Монтажный блок лада гранта: как снять и заменить предохранители

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Действуем в салоне

Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
«Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Предохранитель стартера гранта где находится

Новый автомобиль Лада Гранта (Ваз 2190) вышел в свет в 2011 году на смену трем ВАЗовским авто — 2107, Самара и Калина. Лада Гранта построенна на платформе АвтоВаз Калина и представляет собой бюджетный вариант. Granta представлена в трех комплектациях — Стандарт, Норма и Люкс. В люксовой версии предусмотрен полный электропакет, кондиционер, две подушки безопасности, подогрев зеркал и передних сидений, ABS+BAS.

Блок предохранителей — находится слева от рулевой колонки на панели приборов. Для доступа необходимо снять крышку(на защелках). Блок силовых предохранителей — находится под капотом.

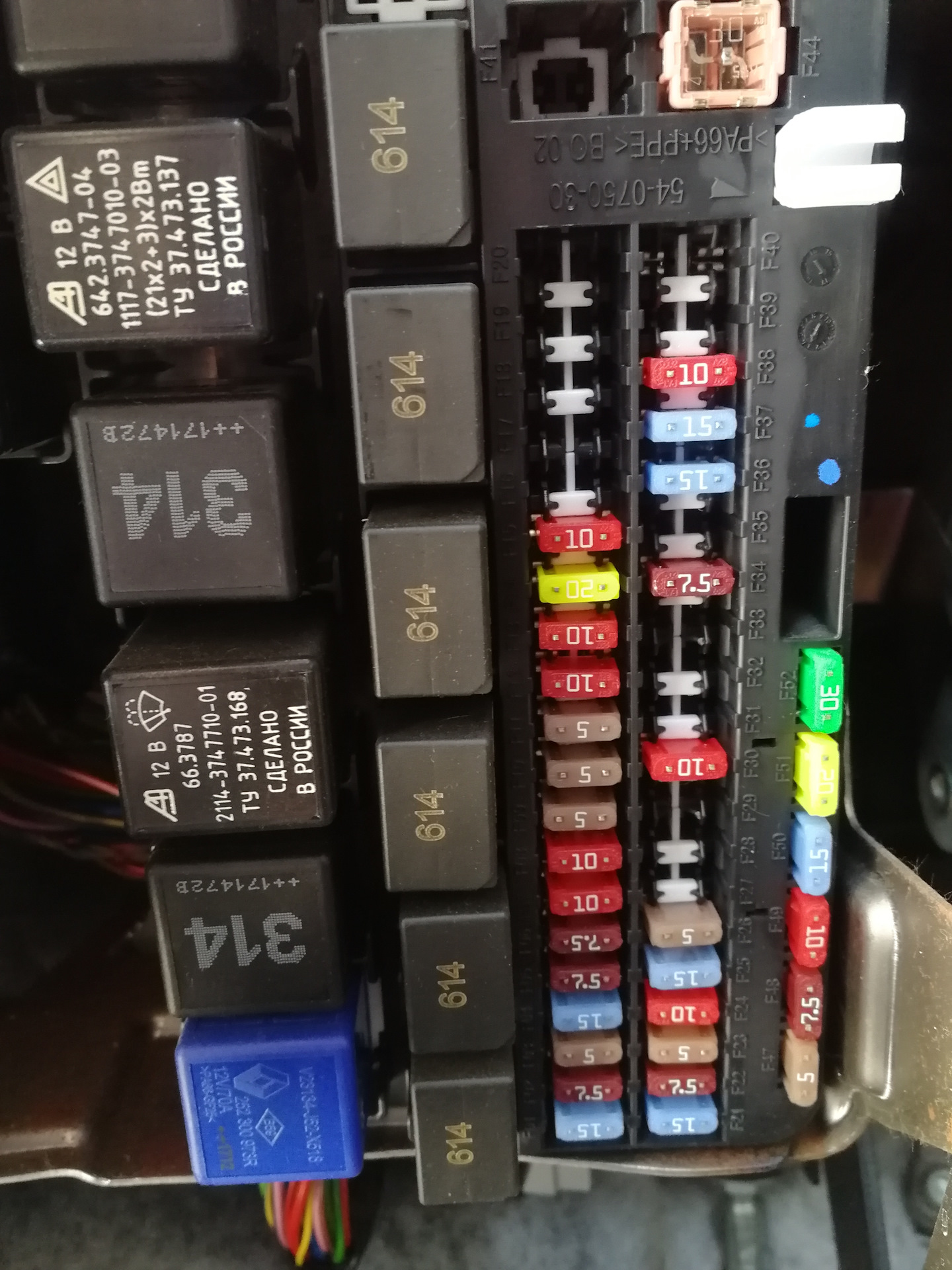

Монтажный блок Ваз 2190

Расположение предохранителей и реле

К1	Реле электровентилятора системы охлаждения двигателя
К2	Реле включения блокировки дверей
К3	Дополнительное реле стартера
К4	Дополнительное реле
К5	Реле – прерывательуказателей поворота и аварийной сигнализации
К6	Реле стеклоочистителя
К7	Реле включения дальнего света фар
К8	Реле звукового сигнала
К9	Реле включения ближнего света фар
К10	Реле включения обогрева заднего стекла
К11	Реле главное
К12	Реле топливного насоса

Таблица предохранителей Лада Гранта и защищаемые цепи

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.

Схема расположения предохранителей и реле в монтажном блоке.

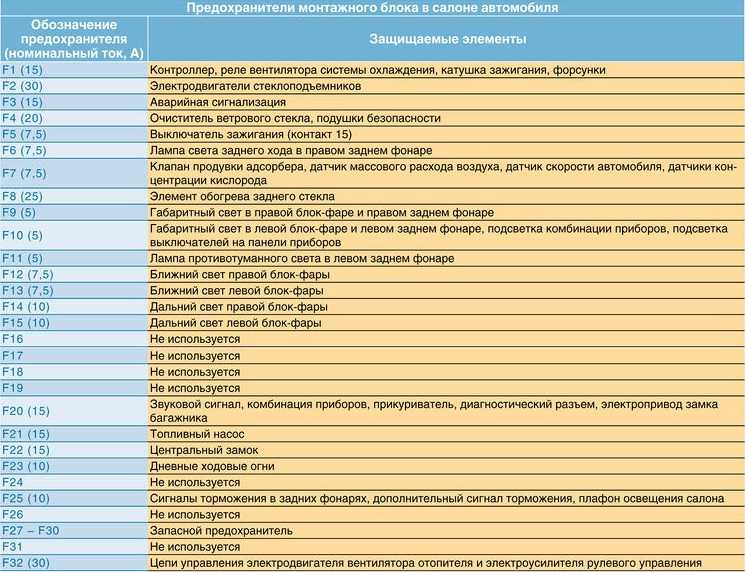

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Схема и расположение блока предохранителей Лада Гранта фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

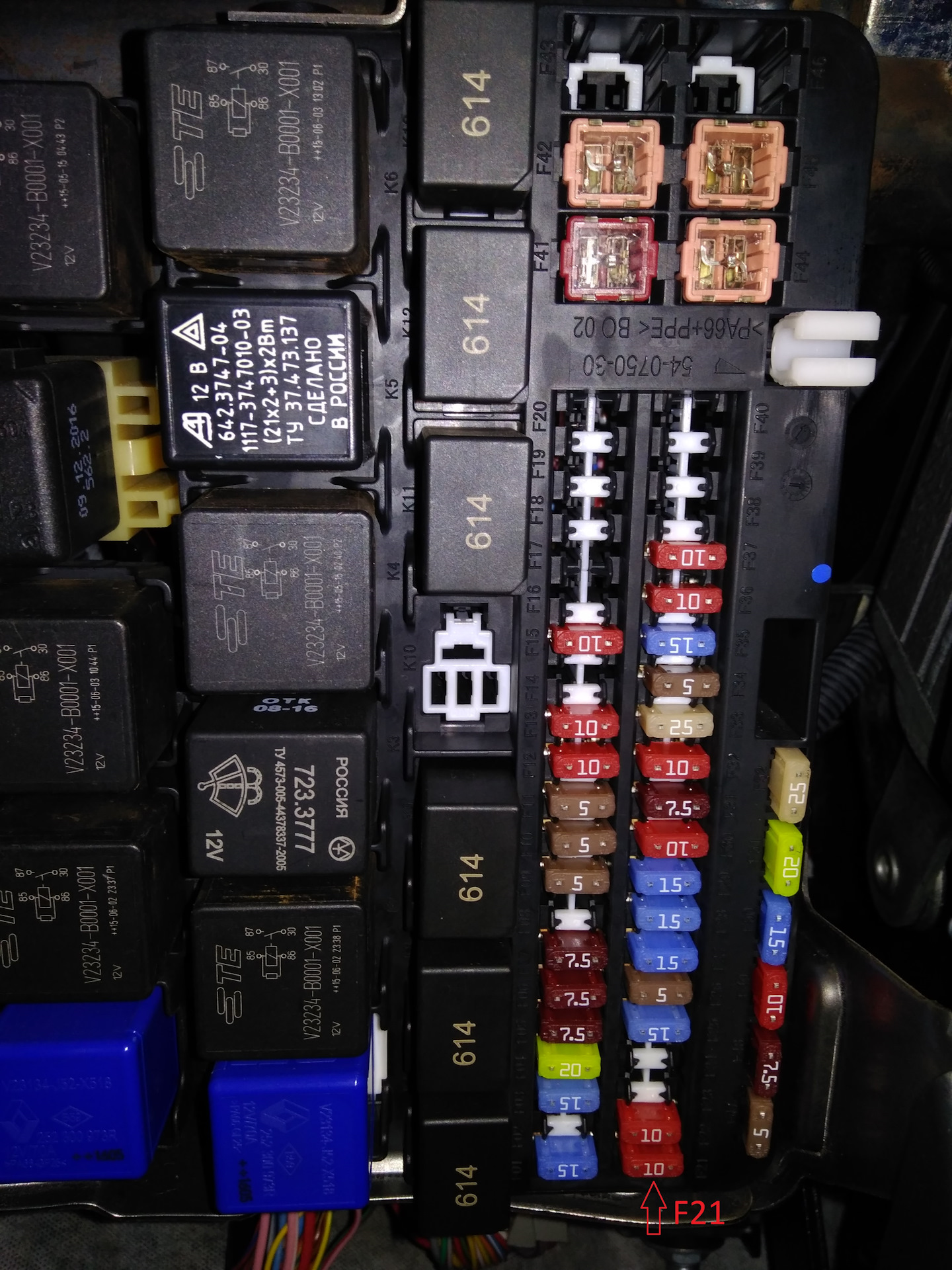

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

Руководство по замене блока предохранителей на Lada Granta, расшифровка

Если вы — обладатель автомобиля Лада Гранта и у вас возникли проблемы с электрооборудованием, то, в первую очередь, вам потребуется провести проверку предохранителей. В большинстве случаев достаточно замены одного из элементов.

Если предохранитель цел, то вполне вероятно потребуется обратиться к услугам специалистов СТО. Или же в целях экономии средств и времени заняться устранением неисправности самостоятельно. Помните — основное в подобных ситуациях не спеша разобраться, в чем заключается проблема.

Электропредохранитель или реле — это небольшой прибор, который предназначен для защиты определенной электроцепи, в которую он установлен. Фактически все потребители Лады Гранта защищаются при помощи плавких предохранителей, не считая цепи зарядки АКБ, генератора и стартера.

Автомобиль Лада Гранта

Любая цепь Лады Гранта, которая защищена при помощи плавкого предохранителя, рассчитана на максимальную силу тока, протекающую по ней. Учитывая этот показатель и ставится предохраняющий элемент. Если возникает ситуация, когда один из элементов цепи выходит из строя и ток превышает расчетную норму для данной цепи, в предохранителе перегорит токопроводящая часть и система будет обесточена. Именно это гарантирует безопасность электропроводки авто и предотвращает ее возгорание.

Где находятся предохранители Лада Гранта?

Основной блок с электропредохранителями и реле в Ладе Гранта разработчики решили расположить слева от руля, рядом с ручками включения света. Это очень удачное решение, элементы располагаются под рукой и нет надобности в снятии каких-то добавочных узлов. Все работы можно выполнить, не вставая с сиденья.

Расположения отсека, находящегося в салоне

Второй блок силовыми предохранителями располагается в подкапотном пространстве рядом с АКБ. На вид — это обычная черная коробочка.

Расположения отсека, находящегося под капотом

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
Если он перегоревший, то на его место ставим новый.
Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Видео «Салонный монтажный блок»

В этом видео показано, как открывается отсек, расположенный в салоне и как правильно производится замена находящихся в нем элементов.
