Замена сальника первичного вала ваз 2110 лада

Причины поломки коробки передач

Все детали транспортного средства подвергаются износу — исключением не стала и коробка передач. У каждой марки и модели авто свой ресурс, в среднем, он составляет 100–120 тыс. км пробега. Но неисправности могут появиться раньше, и необязательно из-за ошибок водителя, к примеру, нерегулярного техобслуживания или езды на непрогретом авто. Езда по пробкам не менее губительна для КПП, чем резкие старты и торможения.

Главные причины поломок:

• Неверный выбор передач при движении
• Резкие ускорения и торможения, агрессивная манера вождения
• Буксование, езда в пробках, высокая температура воздуха на улице, буксировка другого транспортного средства и прочие действия, которые способствуют регулярному перегреву коробки передач
• Езда на непрогретом авто в холодное время года
• Нерегулярное техобслуживание авто
• Механические повреждения

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

Устройство кулисы

На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.

Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.

Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.

Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

• Тугое переключение передач;

• Сильный люфт ручки КПП;

• Включается не та передача, то есть вместо одной включается другая;

• Возможно включить лишь некоторые передачи, остальные не включаются;

• Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Регулировка кулисы ваз 2110

Корректировку предпочтительнее выполнять вдвоем. Мастер с инструментами находится под автомобилем, помощник в салоне, за рулем выполняет необходимые действия.

• Постараться установить, удерживать рычаг на первой передаче.
• Ослабить крепление хомута на тяге привода управления (кулисы).
• Переместить рычаг в крайнее левое положение. Исключить переключения в переднюю, заднюю позиции.
• Затянуть хомут.
• Оценить состояние чехла шарнирного переключателя. Обнаружены повреждения – предусмотреть замену.
• Аккуратно стянуть пыльник по направлению к коробке. Проинспектировать кардан. Замечены отклонения от нормы – запланировать смену. Натянуть защиту обратно.

Устройство КПП

Общий вид коробки передач

Прежде чем приступить непосредственно к процессу замены сальника необходимо рассмотреть устройство одного из основных элементов автомобиля – коробки переключения передач. Итак, из каких деталей состоит агрегат:

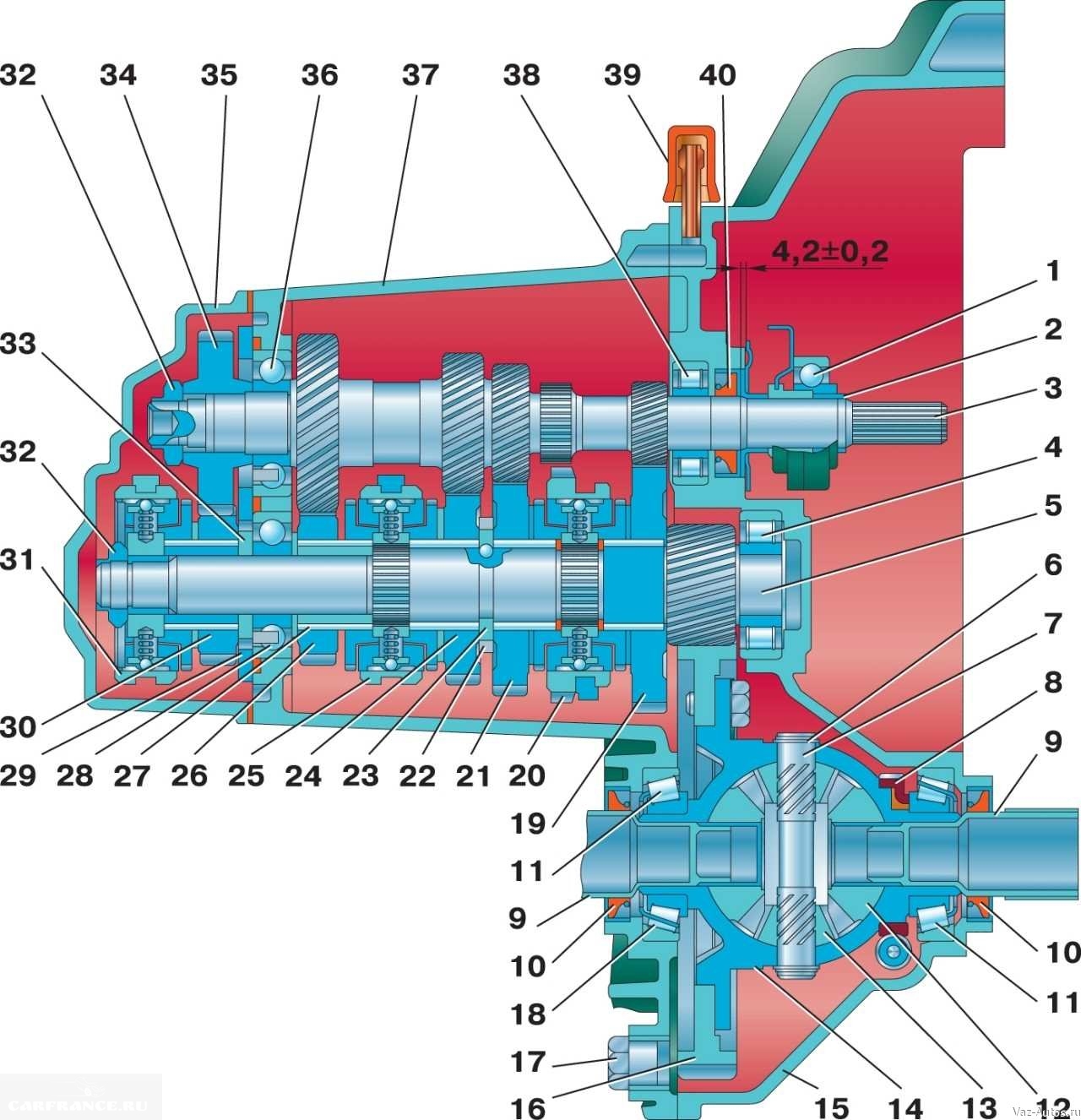

Схема устройства КПП

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Процесс замены сальника

Когда стала понятна конструкция, а также принцип работы коробки передачи, можно перейти к процессу замены сальника привода КПП. Итак. Рассмотрим, пошаговый процесс:

Выбор детали

2108-1703042

– оригинальный каталожный номер сальника выбора передачи производства АвтоВАЗ. Средняя стоимость запасной детали составляет до 50

рублей.

Сальник кулисы разных цен

Стоимость такого изделия не значительно будет отличаться от оригинала. Так само и качество таких изделий приблизительно одинаковое.

Причины выхода из строя

Теперь, когда были рассмотрены вопросы замены и выбора изделия, можно изучить вопрос причин выхода из строя.

Сальник привода коробки и сам привод

Итак, рассмотрим, что же влияет на состояние сальника:

Какой сальник лучше поставить

При замене сальника КПП на «Калине» есть 2 выбора этого изделия: обычное и усиленное.

Обычное уплотнение сделано в два раза тоньше усиленного, поэтому риск выхода его из строя раньше велик. Усиленный же продержится дольше, риск повредить его механическим путем низкий.

Многие умельцы умудряются запрессовать во втулку два усиленных уплотнителя, что дает большую надежность и защиту от появления повторной течи. Но прессовать следует крайне аккуратно, чтобы не повредить втулку, которая сделана из мягкого материала.

Цена на армированную манжету не превышает 200 рублей. Стоимость низкая, но деталь способна уберечь автовладельца от дорогого ремонта. Поэтому при малейшем появлении подтеков в районе коробки передач следует немедленно ее ликвидировать.

Как производится замена сальника коробки передач

В современных авто КПП оснащены сальниками первичного вала, правого и левого ШРУСа. В зависимости от типа привода автомобиля количество элементов может различаться. Сальники нужны для предотвращения потери масла из картера КПП.

Еще одна функция сальника, оказывающая на него дополнительную нагрузку – защита от грязи и пыли, которые могут попасть внутрь коробки передач. На вопрос, сколько стоит замена сальника коробки, сразу ответить сложно. На цену влияет большое количество факторов, одним из которых является тип сальника, который подлежит замене (первичный вал, правый или левый ШРУС). Для проведения качественного ремонта механической коробки передач обычно требуется не более суток (при замене элемента первичного вала), а иногда бывает достаточно 4-5 часов.

Сальник КПП находится в кожухе сцепления во внутренней части коробки. Прежде чем производить его замену, кожух нужно отсоединить. Чтобы заменить элемент, нужна эстакада или смотровая яма.

Прежде чем начать работу, нужно поставить надежные упоры под колеса автомобиля, стоящего на яме или эстакаде, чтобы машина случайно не поехала.

Какие материалы нужны для замены сальника коробки:

• ключи на «10» и на «13»;
• изогнутая шлицевая отвертка или что-то, похожее на вязальный крючок;
• шило;
• пластиковая труба из-под воды.

Самые распространенные причины неработоспособности элемента:

• износ вследствие длительной эксплуатации;
• механические повреждения от удара;
• деформация.

Правильным решением в любой из подобных ситуаций является замена сальника коробки передач. От того, насколько качественно будет сделана работа, будет зависеть срок работы самой КПП. Как мы ранее говорили, замену элемента и ШРУСа часто проводят одновременно.

Прежде всего необходимо провести диагностику КПП. Как правило, ремонтировать ее приходится после 70 тыс км пробега (это зависит от марки автомобиля). На стоимость ремонта и его скорость влияет то, насколько своевременным будет обращение владельца авто к мастеру.

Прежде чем начинать ремонтировать КПП, специалист снимает приводные валы и демонтирует внутренние элементы ШРУСа. Это делается для того, чтобы добраться до сальника. Перед установкой нового элемента его необходимо обработать с помощью консистентной смазки. Монтаж сальника производят с помощью специального инструмента – оправки.

Пошаговая инструкция по замене:

Шаг 1. Поставьте автомобиль на подъёмник.

Шаг 2. Отсоедините провод от клеммы.

Шаг 3. Снимите маховик.

Шаг 4. Демонтируйте задний щиток картера сцепления, направленный на втулки.

Шаг 5. Открутите болты (8 штук).

Шаг 6. Снимите держатель с детали.

Шаг 7. Выбейте его из КПП с помощью шурупа и молотка.

Шаг 8. Возьмите новый элемент и вожмите его в держатель. Наружный диаметр — 99(±0,5) мм.

Шаг 9. Рабочая кромка должна быть внутри, если не так, нужно перевернуть.

Шаг 10. Удалите порванную прокладку. Она будет крепиться на держатель при помощи смазки.

Шаг 11. Кромку смажьте моторным маслом.

Шаг 12. Фланец коленчатого вала также смажьте моторным маслом.

Шаг 13. Рабочую кромку заправьте на фланец.

Шаг 14. Закрутите болты.

Шаг 15. Вставьте обратно картер и втулки.

Шаг 16. Поставьте маховик и сцепление на место.

Хороший хозяин всегда следит за тем, чтобы его авто было в отличном состоянии. Таким образом, все зависит от вас. Смотрите за вашей машиной, проверяйте ее, своевременно отвозите на диагностику в случае возникновения проблем. Не стоит тратить зря большое количество денег на сервисные центры. Но не пытайтесь проводить ремонт самостоятельно, если недостаточно хорошо в этом разбираетесь.

Особенности замены сальника коробки передач:

1. Чтобы заменить сальники внутренних шарниров привода передних колес, нужно слить масло из КПП.
2. Вы можете поменять элементы внутренних шарниров привода передних колес, не снимая при этом КПП с машины.
3. Нельзя отсоединять одновременно оба привода передних колес. Если вы это сделаете, произойдет смещение полуосевых шестерней внутри коробки дифференциала, и провести обратную установку приводов будет невозможно.

Стоимость сальника коробки передач не может быть одинаковой для всех вариантов. Она будет зависеть от того, какой именно это будет элемент: первичного вала, правого или левого ШРУСа. Например, узлы ШРУСов находятся в легкой доступности для специалиста.

Среднее время замены сальника левого или правого ШРУСов составляет около 4 часов. Чтобы заменить элемент первичного вала, может понадобиться больше суток. Это связано с тем, что доступ к нему более сложный, необходимо предварительно снимать коробку, что более трудозатратно. Поэтому цена замены сальников коробки будет выше, чем установленных на ШРУСе.

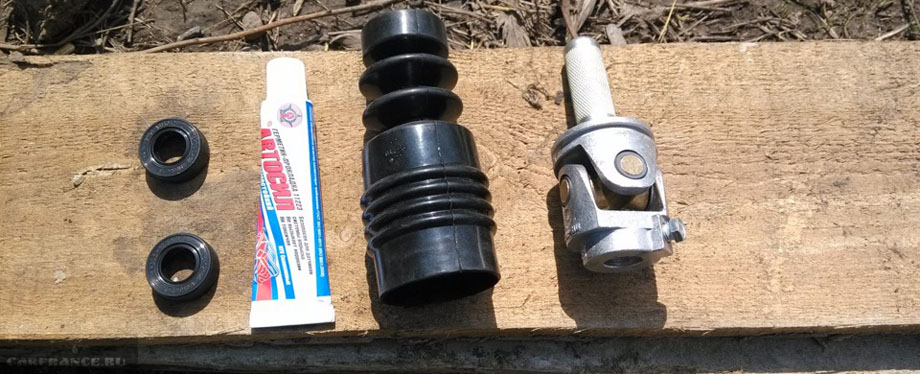

Какие детали выбрать для замены

Вместе с сальником лучше сразу менять и пыльник.

Перед тем, как заняться ремонтными работами, нужно приобрести необходимые детали для замены.

Что касается сальника, то большой популярностью пользуются балаковские изделия. Вам нужен сальник с артикулом 2110–1701043 и 21100-1701043-00 .

Производители предлагают два варианта сальников – простой и усиленный.

Кроме того, рекомендуется сразу же приобрести пыльник карданчика, так как существует высокая вероятность того, что он тоже изношен. Даже если это не так, то он может порваться в процессе ремонта. Поэтому лучше потратить небольшую сумму на пыльник, чем потом опять возиться с разборкой.

В последнее время в продаже появились усиленные сальники, которые так и называются. Если верить заверениям продавцов, их ресурс значительно выше, чем у стандартных изделий.

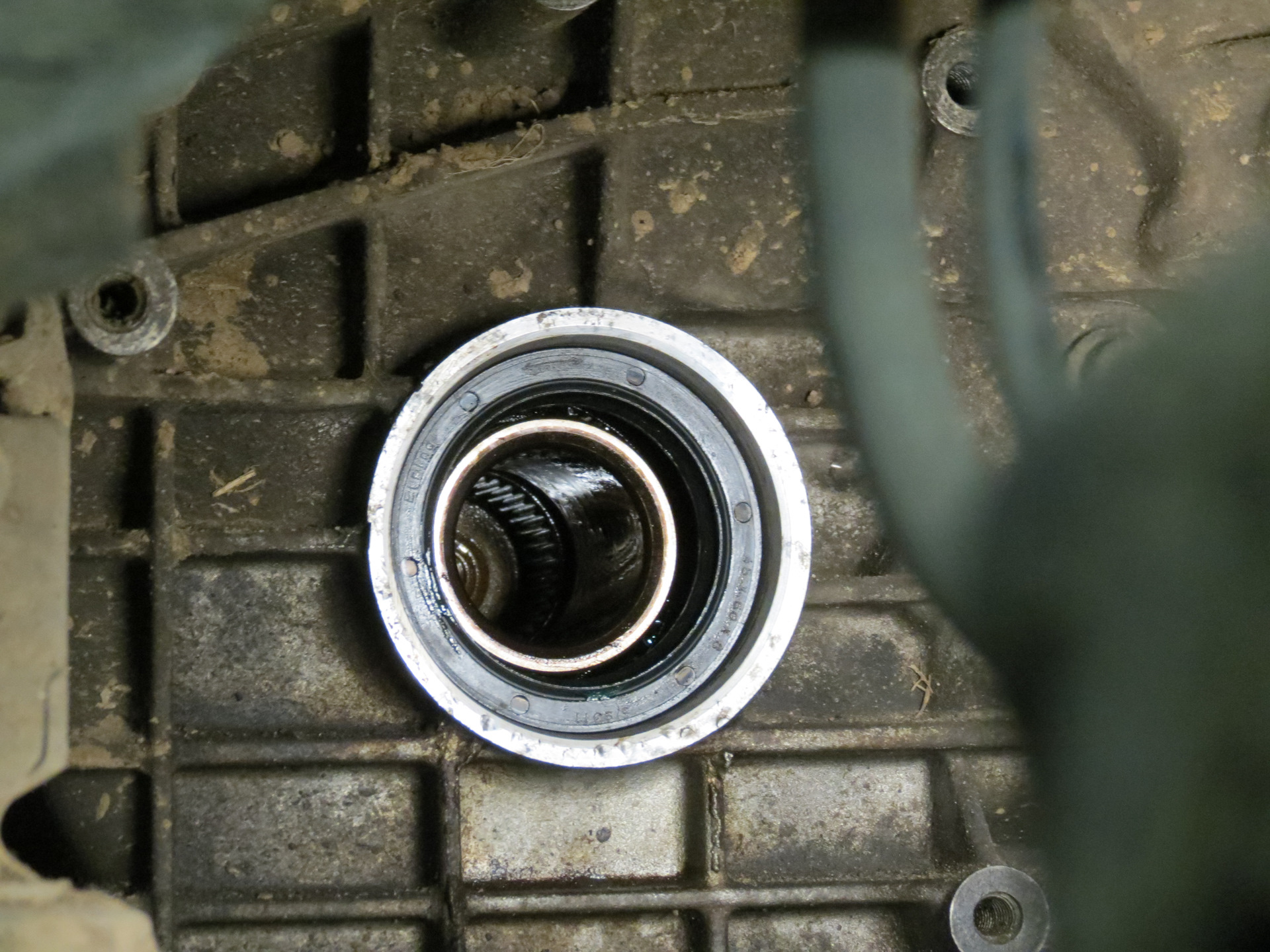

Замена сальника первичного вала

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

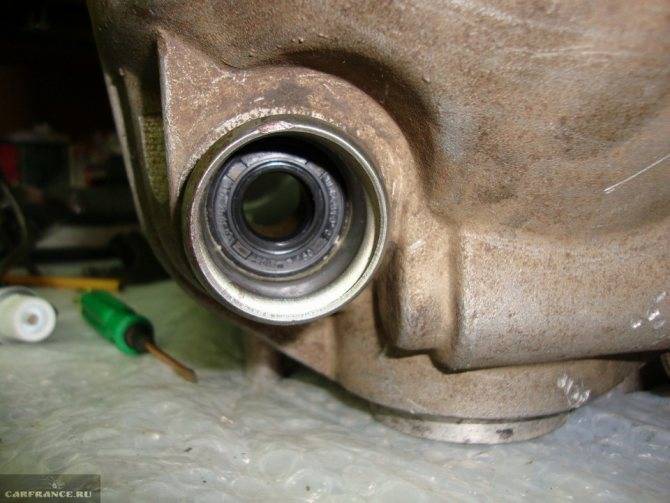

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

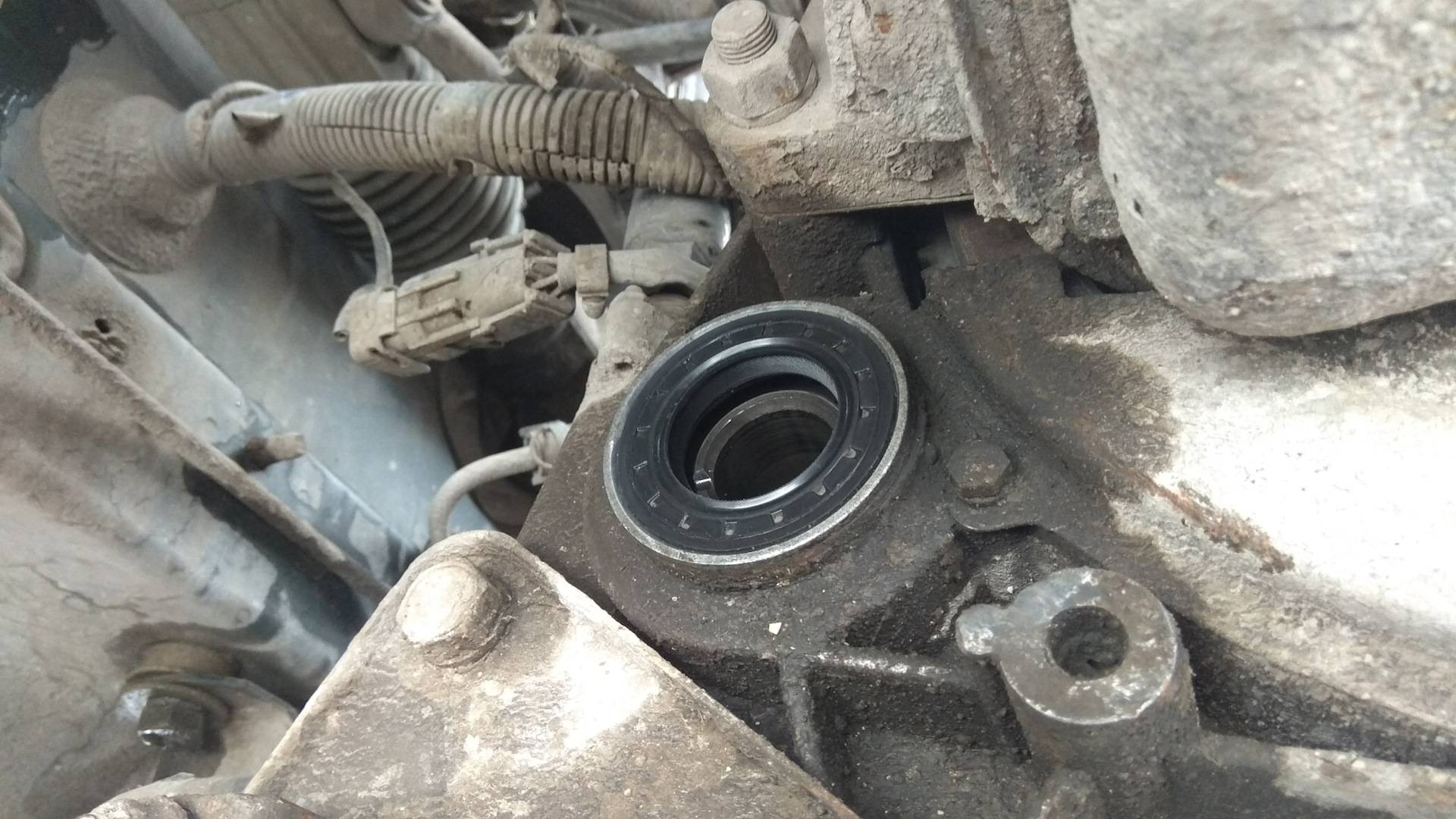

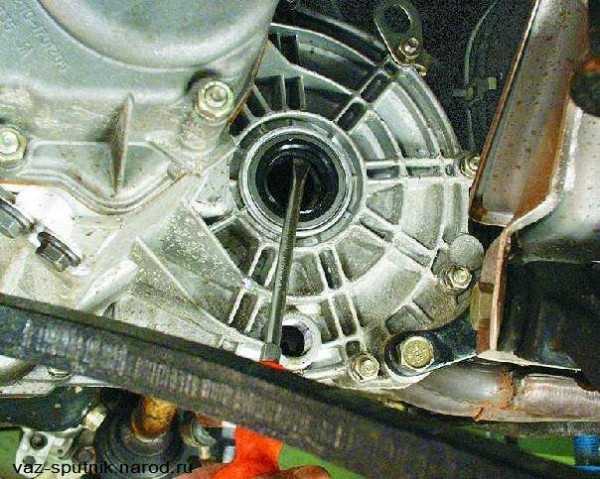

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

Замена сальника штока выбора передач

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

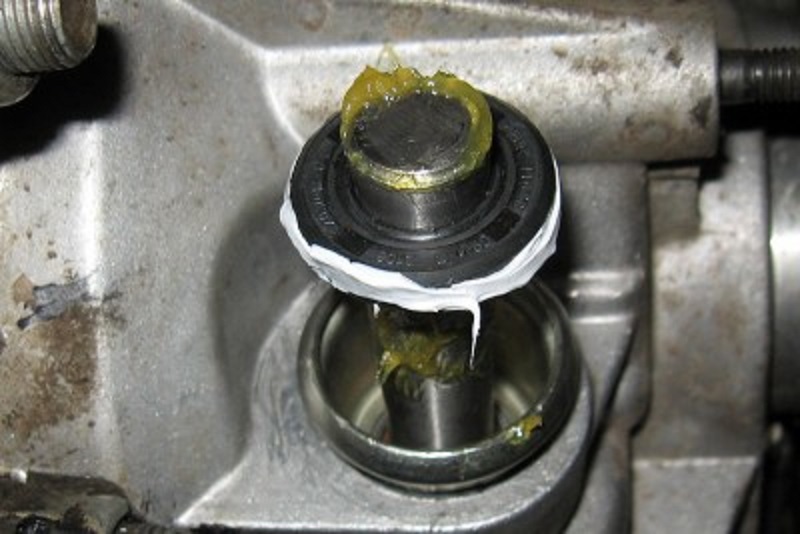

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся.

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Замена сальников КПП привода видео

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

«Механика» — сложный агрегат

Механическая коробка передач, это довольно сложный агрегат. У него, как у агрегата автомобиля есть свои функции, которые заключаются в том, чтобы передавать крутящий момент с двигателя на мост или непосредственно на колеса, если автомобиль переднеприводный.

Как и в случае с мостами, масло в этих типах КПП нужно менять в те же сроки или пробеги, потому что несоблюдение этих рекомендаций ведет к тем же результатам, что и в случае с мостами.

Поэтому я не буду останавливаться на этих типах КПП, а перейду сразу к «автоматам» и «роботам».

Хотя нет, перейду к автоматам. Потому что роботизированные коробки передач это та же механика, но с электронно-механическим переключением

На роботе важно каждые 25 тыс. км

посещать в автосервис и адаптировать сцепление, чтобы продлить срок его службы. А в остальном это та же механическая коробка передач и ухаживать за ней надо так же как и за механикой.

Выводы (видео)

Если вы не уверены в своих силах, можно посмотреть видео, на показан весь процесс замены в подробностях. Самостоятельный ремонт даст гарантию, что всё будет сделано качественно, так как контролировать процесс будет сам владелец ВАЗ-2110.

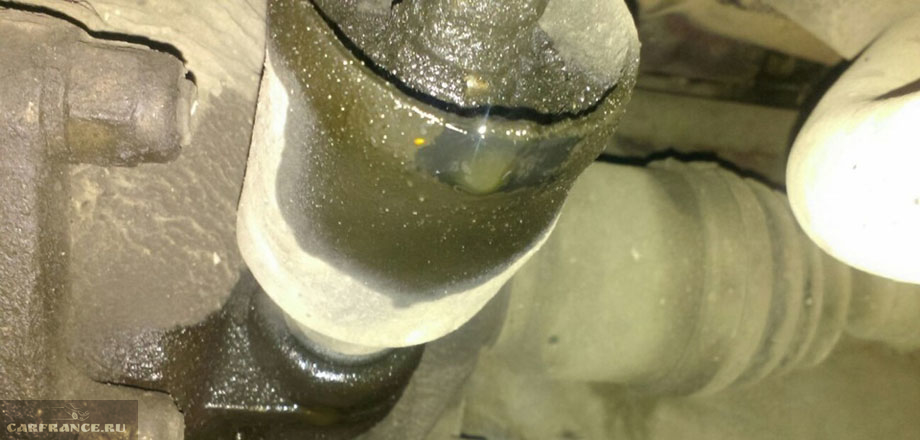

Потек сальник штока переключения передач? Мучают вопросы – Как заменить сальник кулисы? Можно ли, заменить сальник своими силами? Если так, то Вы попали по адресу. Статья по замене сальника штока переключения передач на автомобилях Ваз-2112, Ваз-2115,ваз 2108 будет для Вас полезна. Прочитав ее, Вы без проблем и в короткий срок сможете заменить сальник своими руками. При этом сможете получить удовольствие от выполненной работы и сэкономить N-ую сумму денег ))). Начнем, пожалуй, с выбора способа замены. Их всего два. Первый, которым пользуюсь я и Вам его рекомендую, замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы или эстокады, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов. Так как вкручивать эти саморезы в сальник, вытаскивать его и запрессовывать на место, лежа под автомобилем… Это не для каждого! И ловкость, и гибкость здесь Вам очень пригодятся. Но, давайте все по порядку. От вступления переходим к главному.Начнем с арсенала необходимого инструмента для замены сальника штока переключения передач на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2114, Ваз-2115: два ключа на 13, ключ на 10, вороток или отвертка для выбивания втулки сальника, небольшой молоток, торцовая головка на 22, силиконовый герметик (отлично подойдет Абровский 999). Для тех, кто все таки собирается менять сальник с положения «лежа на земле», список инструмента не много изменяется: два ключа на 13, ключ на 10, небольшой молоток, один или два длинных самореза, обрезок трубы подходящей длинны и диаметра для запрессовки сальника (точные размеры не могу сказать, так как не пользуюсь этим способом).Запчасти. Здесь все просто. Покупаем балаковский сальник штока переключения передач и сразу пыльник карданчика, смотрим фотографию номер 2. Практика показала, что в большинстве случаев этот пыльник или уже порван, или порвется в процессе снятия. Так что, не надеемся на авось, и покупаем пыльник сразу, да и затраты небольшие. А нервы и время можете сэкономить. Да и еще… Недавно на рынке появились новые сальники штока переключения передач, под кодовым названием «Усиленные»! Смотрим сравнительное фото №3, слева. Хвалить и рекомендовать их пока не буду, так как установил пока только один. На проблемный шток, который даже с двумя сальниками подтекал. Как говорится, время покажет, какой он усиленный)))Теперь финальная часть – описание замены сальника штока переключения передач на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2114, Ваз-2115:

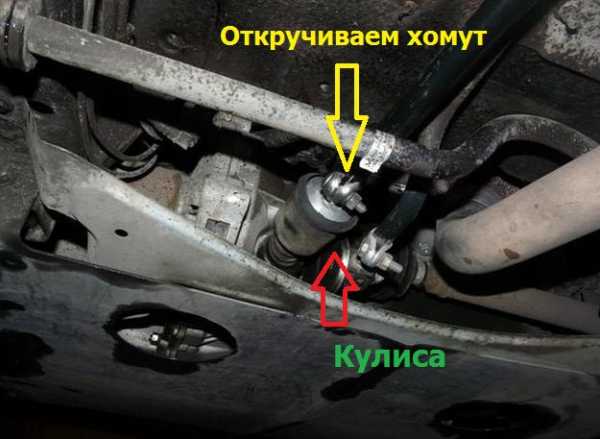

При помощи двух ключей на 13 распускаем хомут тяги управления коробкой передач (предварительно соединение тяги и карданчика можно пометить, чтобы потом не заниматься регулировкой включения передач) и отсоединяем тягу от карданчика (фото 4).Оттягиваем пыльник назад и ключом на 10 откручиваем болт крепления карданчика к штоку переключения передач (фото 5). Снимаем карданчик и пыльник.Отверткой, упирая ее в бортик, выбиваем втулку с коробки передач (фото 6).Той же отверткой выбиваем сальник со втулки и головкой на 22 запрессовываем сальник до упора (фото 7 и 8).Смазываем втулку герметиком и не сильными ударами молотка запрессовываем ее в КПП.Для тех, кто работать будет «с земли» — выполняем 1 и 2 пункт, закручиваем саморезы в сальник, тянем за саморезы и вытягиваем сальник, новый запрессовываем трубкой подходящего диаметра и длинны.Все! Основная часть закончена. Осталось только собрать все в обратной последовательности и любоваться плодами своего труда.(фото из интернета )

Кулиса ваз 2110 и замена сальника

Примечательно, что на ваз 2110 замена сальника кулисы проводиться должна в том случае, когда наблюдается утечка масла из КПП. Замена сальника кулисы ваз 2110 может быть проведена двумя способами, речь о которых и пойдет в этой статье. Один из способов замены манжеты кулисы подразумевает демонтаж КПП. Второй способ не такой громоздкий и проводится прямо на автомобиле, не снимая коробки. Не стоит говорить о том, что способ этот подразумевает знание определенных секретов и навыков.
