Секвентальная коробка передач: что это такое, принцип работы, где используется

Утешение гражданского гонщика

Выходит, что кулачковая коробка абсолютно неприменима для гражданских автомобилей. Это не совсем так. Британские фирмы — главные производители кулачковых коробок — традиционно имеют много запросов среди любителей тюнинга, желающих приобрести их коробки, а в нашей стране на базе кулачковой коробки даже был разработан современный агрегат для «гражданского» использования, который почти лишен недостатков.

Произошло это так. , которая занималась тюнингом и подготовкой для соревнований и без того быстрых автомобилей Mitsubishi Lancer Evolution, освоила установку на этих машинах кулачковой коробки фирмы Gemini. Эффективное использование такого устройства предполагает превосходные навыки водителя. Но поскольку применение кулачковой коробки кардинально изменяет динамические характеристики, инженеры и основатели компании Алексей Чернышев и Павел Рустанович решили адаптировать гоночную коробку для использования обычными водителями при каждодневной езде.

История создания автоматической коробки передач

Итак, важнейшим элементом, благодаря которому стало возможным появление полноценной АКПП, является гидротрансформатор.

Изначально ГДТ появился в судостроении. Причина – вместо низкооборотистых паровых двигателей ближе к концу 19-го века появились более мощные паровые турбины. Такие турбины соединялись с винтом напрямую, что неизбежно привело к возникновению целого ряда технических проблем.

Решением оказалось изобретение Г. Феттингера, который предложил гидравлическую машину, где лопастные колеса гидродинамической передачи, насос, турбина и реактор были объединены в одном корпусе.

ГДТ Феттингера минимизировал потери полезной энергии, КПД устройства оказался высоким. На практике, указанный гидродинамический трансформатор, в среднем, обеспечивал на судах КПД около 90% и даже больше.

Вернемся к коробкам передач на автомобилях. В самом начале 20-го века (1904 год) изобретатели братья Стартевенты из города Бостон, США, представили раннюю версию автоматической коробки.

Следующими автоматическую коробку начали ставить в компании Ford. Легендарная модель Model-T была оснащена планетарной коробкой передач, которая получила две скорости для движения вперед, а также заднюю передачу. Управление КПП было реализовано при помощи педалей.

Далее появилась коробка от компании Reo на моделях General Motors. Такая трансмиссия вполне может считаться первой РКПП, так как это была механическая коробка с автоматизированным сцеплением. Немного позже стала использоваться и планетарная система передач, еще больше приблизив момент появления полноценных гидромеханических автоматов.

Другими словами, речь идет об исполнительных механизмах АКПП (фрикционы, ленточный тормоз). Также в те годы реализовать эффективное управление данными механизмами не составляло труда. Еще необходимость выровнять скорости отдельных элементов АКПП отсутствовала, так как все шестерни планетарной передачи находятся в постоянном зацеплении.

Если сравнить такую схему с попытками автоматизировать работу механической коробки, в то время это было крайне сложной задачей. Основной проблемой являлось то, что в те годы не было эффективных, быстрых и надежных сервомеханизмов (сервоприводов).

Указанные механизмы необходимы для того, чтобы перемещать шестерни или муфты включения для введения в зацепление. Сервомеханизмы также должны обеспечить большое усилие и рабочий ход, особенно если сравнивать усилие для сжатия пакета фрикционов или затяжки ленточного тормоза АКПП.

Качественное решение было найдено только ближе к середине XX века, а массовой роботизированная механика стала только за последние 10-15 лет (например, АМТ или преселективная коробка DSG).

Мифы и легенды

Вроде с технической и финансовой частями попытались разобраться, а теперь давайте пройдёмся по стереотипам, связанным с такими коробками:

«Секвенталка это робот.» А вот и нет! Пусть принципы работы у таких трансмиссий схожи, однако у роботизированной трансмисии сервоприводы электрические, против гидравлических у секвентальной.
«Секвенталка и автомат неразлучны.» — снова не угадали. Если бы не широкое распространение спортивных режимов на современных автоматических трансмиссиях, вы бы и не узнали о секвентальной коробке. Поэтому в гражданских версиях возможна смесь вариантов, а спортивных автомобилей с автоматический трансмиссией я не встречал.
«Только для спорткаров, только для болидов, только вместе с кулачковой КП.» – нет, безусловно если их использовать в паре, ваше преимущество будет космическим, но и на серийных автомобилях такие трансмиссии превосходно существуют не одно десятилетие.

Что такое КПП секвентального типа

Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.

Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.

Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.

Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.

Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.

Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.

Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.

Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.

Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.

Преимущества и недостатки секвентальной коробки

Особенности секвентальной коробки и ее конструкция приводят к очевидным преимуществам:

Удобство переключения и высокая скорость смены передач.

ЭБУ и гидравлика позволяют снизить время переключения до 150 мс, что критически важно для профессиональных гонщиков. Такого результата не может добиться ни одна, даже самая продвинутая, классическая МКПП или АКПП. Помимо скорости, секвентальная коробка исключает «промах» мимо нужной передачи, ведь переход между ними осуществляется строго последовательно

Помимо скорости, секвентальная коробка исключает «промах» мимо нужной передачи, ведь переход между ними осуществляется строго последовательно.

Не теряется скорость машины при переключении.

При работе с «механикой» при смене передач скорость несколько снижается. Актуально это для турбированных моторов, успевающих за то время, пока водитель производит манипуляции с трансмиссией, свалиться в турбояму.

Экономичность авто.
Удобство управления благодаря возможности использования подрулевых лепестков.
Возможность выбора режима – ручное и полностью автоматическое переключение.

Это актуально для секвентальных коробок, умеющих работать в режиме АКПП. Но такой вариант конструкции используется не везде, секвентальная трансмиссия не обязательно комбинируется с автоматической.

Есть и недостатки секвентальной КПП:

Повышенная подверженность износу и нагрузкам.
Агрегаты весьма чувствительны к условиям эксплуатации.
Дороговизна коробки и ее обслуживания.
Детали КПП довольно дороги, и ремонт ее также обойдется во внушительную сумму.

Дальнейшее развитие коробки автомат: эволюция гидромеханической АКПП

Перед тем, как переходить к АКПП, нужно упомянуть коробку передач Уильсона. Водитель выбирал передачу при помощи подрулевого переключателя, а включение производилось посредством нажатия на отдельную педаль.

Такая трансмиссия была прообразом преселективной коробки передач, так как водитель заранее выбирал передачу, при этом ее включение осуществлялось только после нажатия на педаль, которая стояла на месте педали сцепления МКПП.

Данное решение облегчало процесс управления ТС, переключения передач требовали минимум времени по сравнению с МКПП, которые в те годы не имели синхронизаторов. При этом значимая роль коробки Уильсона заключается в том, что это первая КПП с переключателем режимов, которая напоминает современные аналоги (режимы P-R-N-D).

Такая трансмиссия представляла собой гидротрансформатор (гидромуфту) и планетарную коробку передач с автоматическим гидравлическим управлением. Управление было реализовано с учетом скорости движения автомобиля, а также положения дроссельной заслонки.

Коробка Hydra-Matic ставилась как на модели GM, так и на Bentley, Rolls-Royce, Lincoln и т.д. В начале 50-х специалисты Mercedes-Benz взяли данную коробку за основу и разработали собственный аналог, который работал по схожему принципу, однако имел целый ряд отличий в плане конструкции.

В 80-х стала прослеживаться тенденция к постоянному увеличению числа передач. В автоматических коробках сначала появилась четвертая передача, то есть повышенная. Одновременно стала использоваться и функция блокировки гидротрансформатора.

Также четырехступенчатые автоматы стали управляться при помощи ЭБУ, что дало возможность избавиться от многих механических элементов управления, заменив их соленоидами.

Например, первыми внедрение электронной системы управления автоматической коробкой передач реализовали специалисты Toyota в 1983 г. Далее Ford в 1987 году также перешел на использование электроники для управления повышающей передачей и блокировочной муфтой ГДТ.

Для этого увеличивается общее количество передач, скорость переключений стала очень высокой. Сегодня можно встретить АКПП, которые имеют 5, 6 и более «скоростей». Основная задача – успешно конкурировать с преселективными роботизированными коробками типа DSG.

Параллельно происходит и постоянное усовершенствование блоков управления АКПП, а также программного обеспечения. Изначально это были системы, которые только определяли момент переключения передачи и отвечали за качество включений.

Позже появилась и возможность ручного управления АКПП (например, Tiptronic), когда водитель может самостоятельно определять моменты переключения передач подобно механической коробке. Дополнительно коробка автомат получила расширенные возможности в плане самодиагностики, контроля температуры трансмиссионной жидкости и т.д.

Управление автомобилем с АКПП: как пользоваться коробкой – автомат, режимы работы автоматической коробки, правила использования данной трансмиссии, советы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Автоматическая коробка передач (АКПП, АКП) “классического” типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Где используется секвентальная коробка передач

Изначально этот тип трансмиссии разрабатывался для нужд автомобильного спорта – именно здесь очень важно иметь возможность быстро переключать передачи и при этом не терять обороты двигателя. Однако с середины 90-х годов прошлого века такие коробки начали появляться и на серийных автомобилях общего пользования – пионером в этом направлении стал баварский концерн BMW

Однако впервые секвентальные КПП появились вовсе не на автотранспорте – уже более 50 лет они используются на мототехнике. У большинства байков переключение передач происходит именно последовательно: нажатие рычага вперед повышает передачу, а назад – понижает. Причем такой принцип используется на мотоциклах самого разного класса – как на чопперах и турерах, так и на спортбайках и эндуро.

Также сегодня трансмиссии секвентального типа устанавливаются и на различные тяжелые машины:

сельскохозяйственную и строительную технику;
грузовики, коробки которых нередко имеют более десятка скоростей.

Во всех этих случаях принцип последовательного переключения передач существенно облегчает управление техникой – водителю не требуется тратить время на выбор момента для переключения и поиска нужной скорости, что особенно актуально для грузовиков.

Секвентальная коробка передач на «ВАЗ»

Разнообразие коробок переключения передач, устанавливаемых на современные автомобили, некоторых автолюбителей приводит в определенное замешательство, особенно тогда, когда приходится остановить свой выбор на том или ином типе трансмиссии. Именно поэтому, в данной статье мы ответим на вопрос: «Что такое секвентальная коробка передач, принцип работы и основные ее отличия?».

Конструктивное исполнение

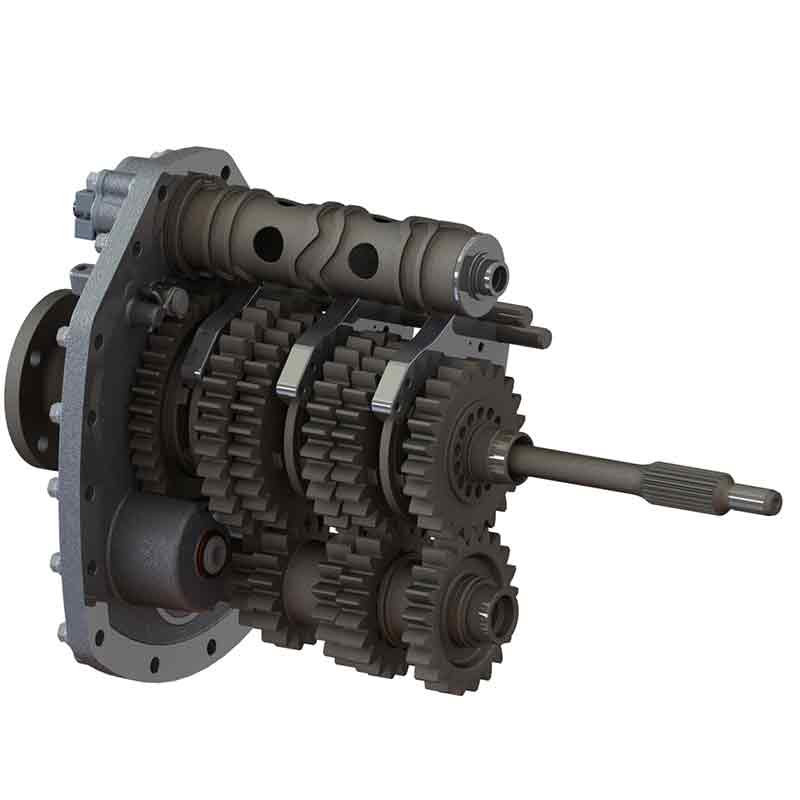

Основой конструкции такой КПП служит секвентальный механизм (см. фото 1), позволяющий переключать передачи исключительно по возрастанию (убыванию).

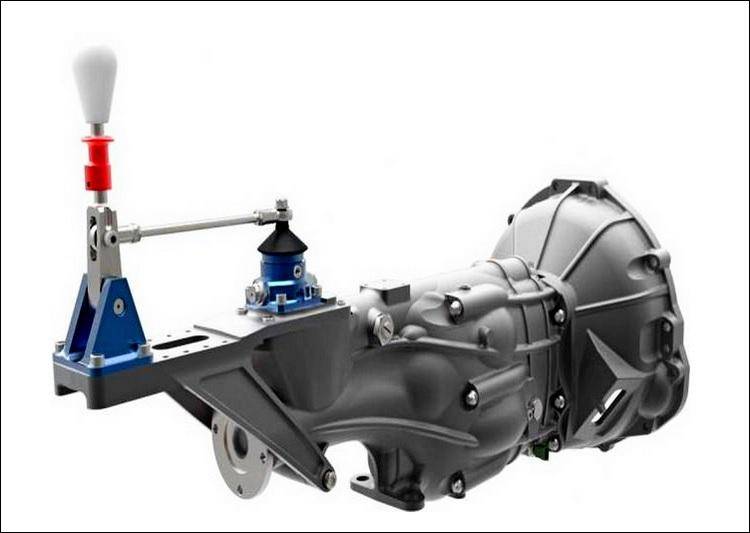

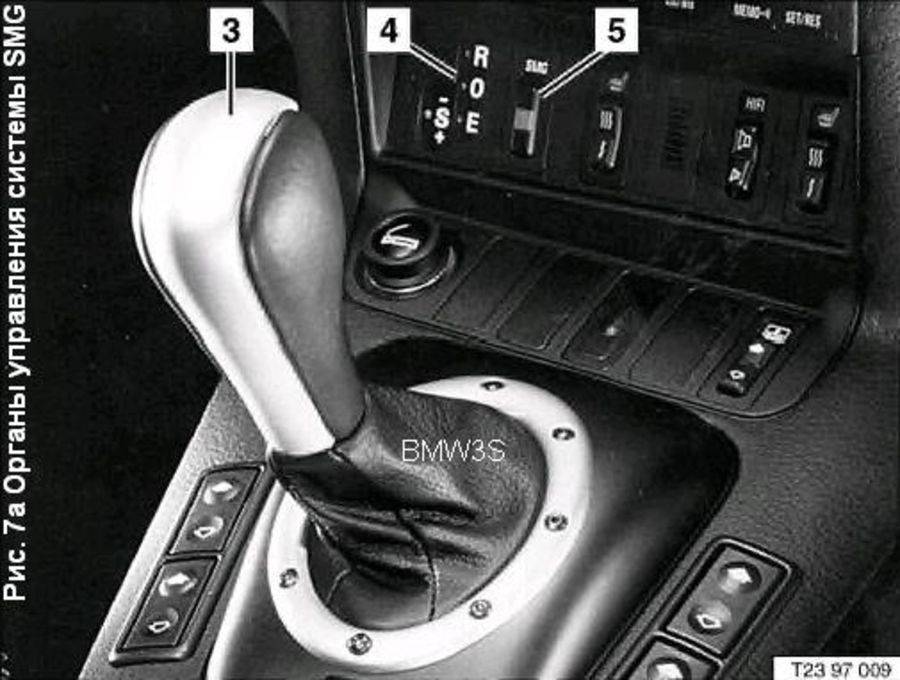

Рычаг секвентальной КПП способен перемещаться только вперед или назад, а номер включенной передачи индицируется на дисплее. Специальный вал, обладающий бороздами волнообразной формы, осуществляет управление вилками переключения, и происходит это следующим образом. При толчке рычаг, вал проворачивается на градус определенной величины и приводит в движение вилки переключения, а их расположение, и, следовательно, включение той или иной передачи, обуславливается фигурной формой борозд.

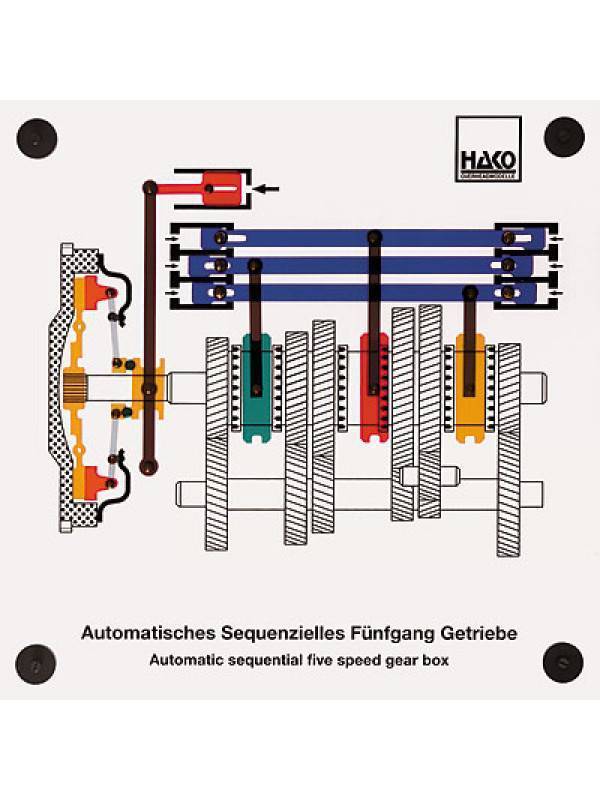

В качестве привода секвентальной коробки передач, как правило, используют пневматические или электрические механизмы, а органы управления (кнопки, переключатели) располагают на рулевом колесе или под ним.

Итак, мы рассмотрели конструктивное исполнение данной КПП, точнее, его основной элемент – секвентальный механизм. Далее – принцип функционирования.

Секвентальная коробка передач, принцип работы

Принцип действия КПП данного типа практически аналогичен принципу функционирования знакомой большинству автолюбителей механической трансмиссии. Тем не менее, отличия существуют, и мы их рассмотрим:

Наличие электронного блока управления, выполняющего функции отсутствующей педали сцепления.
Использование механизма переключения гидравлического типа для переключения передач, что существенно сокращает время данной операции (до 150 миллисекунд).

Именно последняя особенность секвентальных коробок передач предопределила область применения данных механизмов. Ими оснащаются гоночные болиды – участники соревнований класса «Формула-1» и ей подобных. Основной причиной, определившей такую область использования секвентальных КПП, стала их способность минимизировать время включения нужной передачи в режиме сильной вибрации, сопутствующей высоким скоростям. Тем не менее, некоторые автопроизводители успешно используют подобные механизмы для оснащения обычных автомобилей.

Разумеется, секвентальные коробки передач, принцип работы которых мы рассмотрели выше, обладают не только определенными достоинствами, но и некоторыми недостатками.

Плюсы и минусы секвентальных КПП

Функционирование любого механизма под нагрузкой предопределяет наличие у него некоторых (и не только положительных) эксплуатационных особенностей. К числу неоспоримых достоинств секвентальных коробок относят:

Экономичность, обеспеченная минимальным временем переключения.
Простота управления автомобилем (особенно для новичков), обусловленная отсутствием педали сцепления.
Возможность выбора режима переключения передач: автоматический или механический.
Наличие «подрулевых лепестков», позволяющих выполнять переключение, не отрываясь от управления автомобилем (оставляя руки на рулевом колесе).

Минусами КПП данного типа, обусловленные особенностями конструктивного исполнения, специалисты считают:

Низкая степень эксплуатационной надежности гидравлического механизма, вызванная неустойчивостью агрегата к износу.
Высокая стоимость ремонтно-восстановительных работ.

Чего категорически делать нельзя

В процессе эксплуатации машины с коробкой-автомат имеется ряд вещей, которые категорически нельзя делать. В случае с АКПП запрещено:

Ехать при положении ручки в положении «Р».
Спускаться с горки на нейтрали.
Заводить авто с толкача, ведь в таком случае АКПП прослужит вдвое меньше.
Ставить режимы «Р» и «N» при долгом простое.
Активировать задний вход без полной остановки.
Включать Drive при продолжении движения задним ходом.
Переключать ручку в позицию «Р» до срабатывания ручника.
Буксировать другую машину, имеющую больший вес.
Использовать нейтраль при обычном движении.
Ставить режим «P» на пригорке. Лучше использовать ручник, а уже после ставить «Паркинг». Для начала движения тормоз нужно отпустить, снять ручник, а уже после перейти в Drive.

Следование указанным выше советам позволяет продлить срок службы дорогостоящего механизма и избежать необходимости его преждевременного ремонта.
