Изучаем ABS: последний шанс
Всего должно быть в меру — это хорошо знают создатели антиблокировочной системы тормозов (ABS). Ее устройство и принцип работы изучал автор.
Интересующая нас система прижилась на автомобилях еще в конце 1970-х годов, так что проверку временем она прошла. В настоящее время отсутствие ABS в штатной комплектации — большая редкость. Она существенно повышает безопасность на дорогах и отчасти снижает требования к навыкам водителя. Во всяком случае, под контролем ABS даже у неопытного больше шансов избежать аварийной ситуации.
Во власти процентов
Задача ABS — сохранение управляемости при экстренном торможении. Известно, что у блокированного колеса сцепление с покрытием дороги ниже, чем у катящегося, — создаваемые им тормозные силы меньше, а управляющие вовсе отсутствуют. В лучшем случае автомобиль скользит прямо, в худшем — по неконтролируемой траектории с непредсказуемым результатом.
ABS же контролирует работу колеса на границе между максимально возможным (в конкретных условиях) сцеплением и срывом в блокировку, не позволяя ей развиться. Разумеется, сам коэффициент сцепления шин с дорогой от ABS не зависит. На льду он может оказаться раз в десять ниже, чем на сухом асфальте, — значит, и управляемость автомобиля будет разная. Но в обоих случаях ABS обеспечивает максимум возможного.
При достаточно точной настройке она способна действовать даже более эффективно, чем водитель-ас.
Все схемы, таблицы и графики открываются в полный размер по клику мышки.
Работа ABS опирается на коэффициент проскальзывания колес — отношение разности скорости автомобиля и окружной скорости колеса к скорости автомобиля. В различных режимах езды скорость поступательного движения автомобиля и окружная скорость колеса могут не совпадать.
При интенсивном разгоне окружная скорость ведущего колеса выше скорости машины, при замедлении — наоборот. Естественно, 100-процентному проскальзыванию соответствуют два режима — блокировка колеса при торможении или буксование на месте.
Между тем наилучшее сцепление шины с покрытием и, следовательно, максимальная передача тормозных усилий достигаются при степени проскальзывании колес около 20%. Вот ABS и поддерживает эту величину на уровне 15–20%.
АНАТОМИЯ
Гидравлический контур модуля ABS включает электромагнитные клапаны и насос. При обычном торможении клапаны не задействованы, нужное давление контролирует нога водителя. Но при появлении проскальзывания с риском блокировки колесá включается ABS.
Современная ABS четырехканальная: такая компоновка дает возможность управлять давлением в тормозной системе отдельно для каждого колеса. Все контуры системы работают сходным образом в трех режимах — удержания давления, его снижения и повышения. При близости колеса к блокировке система переходит в режим удержания давления. Клапаны отсекают суппорт колеса от главного тормозного цилиндра — теперь давление жидкости на поршни постоянное независимо от силы нажима на педаль.
Принцип работы спидометра на Лада Приора
На Приоре спидометр электронного типа. Вся информация передаётся через датчики по проводам. Поэтому нет смысла искать тросик для осмотра его на наличие изломов или других неисправностей.
Во всей системе слабым элементом является датчик скорости. Он наиболее часто выходит из строя.
Информация с датчика скорости переходит сразу не на панель приборов, а на блок управления двигателем. И уже оттуда на панель приборов переносится в виде цифрового сигнала.
Датчик скорости представляет собой ничто иное, как датчик Холла — к нему подключены 3 провода — серый провод сигнальный, коричневый — это «минус», а розовый с темной полоской отвечает за «плюс». Показания опорного напряжения запросто можно проверить при помощи вольтметра.
Причины поломки
Определить причину поломки спидометра можно самостоятельно.В основном этому подвержены:
- датчик скорости;
- предохранитель;
- панель управления.
Для начала следует обнулить старый километраж. Снимаем массу с аккумуляторной клеммы, а потом возвращаем всё в исходное положение. Эти манипуляции вернут данные к первоначальным настройкам, на спидометре будет ноль. Если неисправность вызвали «мозги», то наверняка спидометр будет работать.
Цепь питания
В случае, если работа спидометра не восстановлена, следует проверить цепь питания. Необходимо тщательно проанализировать блок, где расположены предохранители
Обратите внимание на элемент защиты, который связывает спидометр с центральной сетью электропитания, он промаркирован — «IG/Meter»
Проверка электропроводки спидометра
Если в работоспособности предохранителя сомнений нет, можно приступить к проверке электропроводки, начиная датчиком скорости, и заканчивая приборной панелью.
Машина практически постоянно работает в режиме вибрации и многочисленных ударов, особенно это актуально на отечественных дорогах. Систематические воздействия могут разъединить контакты.
Проверка датчика
Помимо вибраций контакты могут окисляться из-за влияния влаги при мойке или осадках. Именно поэтому не лишней будет проверка самого датчика и его элементов. Если визуальный осмотр не выявил нарушений, чистка с целью профилактики не навредит.
Далее необходимо проверить непосредственно сам датчик на наличие ошибок в работе. Для тестирования понадобится специальное устройство — сканер. Если его нет, то подойдет счетчик пройденной дистанции. Если датчик работает правильно, то даже при неисправном спидометре, будет осуществляться отсчет расстояния.
Видео замены датчика скорости
Приборная панель
Если вышеперечисленные мероприятия желаемых результатов не дали, то скорее всего источником поломки является приборная панель.
Все сигнальные функции устройств, расположенных на панели приборов, находятся в печатной плате. Необходимо её извлечь и просмотреть на наличие следов горения или обрыва. Если ничего обнаружить не удалось — демонтируем плату и отдаем в руки специалисту, он при помощи специального оборудования сможет проверить её на исправность.
Самой легкой проблемой считается нарушение привода стрелки спидометра, но она возникает очень редко. Самые тяжелые «заболевания» скрываются существенно глубже. На работу спидометра часто влияет коробка передач, её неисправности могут воздействовать на датчик, в результате чего работа нарушается.
Спидометр — одна из самых важных частей автомобиля, от которой зависит безопасность на дороге
Поэтому в случае возникновения неисправностей, следует сразу обратить на это внимание, ведь устранить полоску на начальном этапе гораздо проще
Датчик скорости Приора отличается от датчиков отечественных машин, выпущенных ранее, тем, что он является электронным, в то время как подобное оборудование, например, на «десятках», работает на основании эффекта Холла, в результате которого на контроллер передается сигнал определенного импульса и частоты. При этом частота сигнала является прямо пропорциональной скорости движения и в количественном выражении равняется приблизительно 6004 импульса на один километр пути.
Все, что должен знать владелец о датчиках и системе управления двигателем Лады Гранты
Для обеспечения нормальной работы всех узлов транспортного средства в современных авто используется множество различных регуляторов. В этой статье мы более подробно расскажем об отечественных автомобилях Лада. Где находится датчик скорости, охлаждающей жидкости и другие контроллеры на Лада Гранта и какие функции они выполняют — читайте ниже.
Где находится и как найти тот или иной регулятор на Гранте, Приоре, Весте или Ларгусе? По факту расположение устройств на этих моделях авто идентичное. Ниже приведена схема с обозначением всех устройств.
Моторный отсек Гранты с обозначением всех регуляторов
Скорости

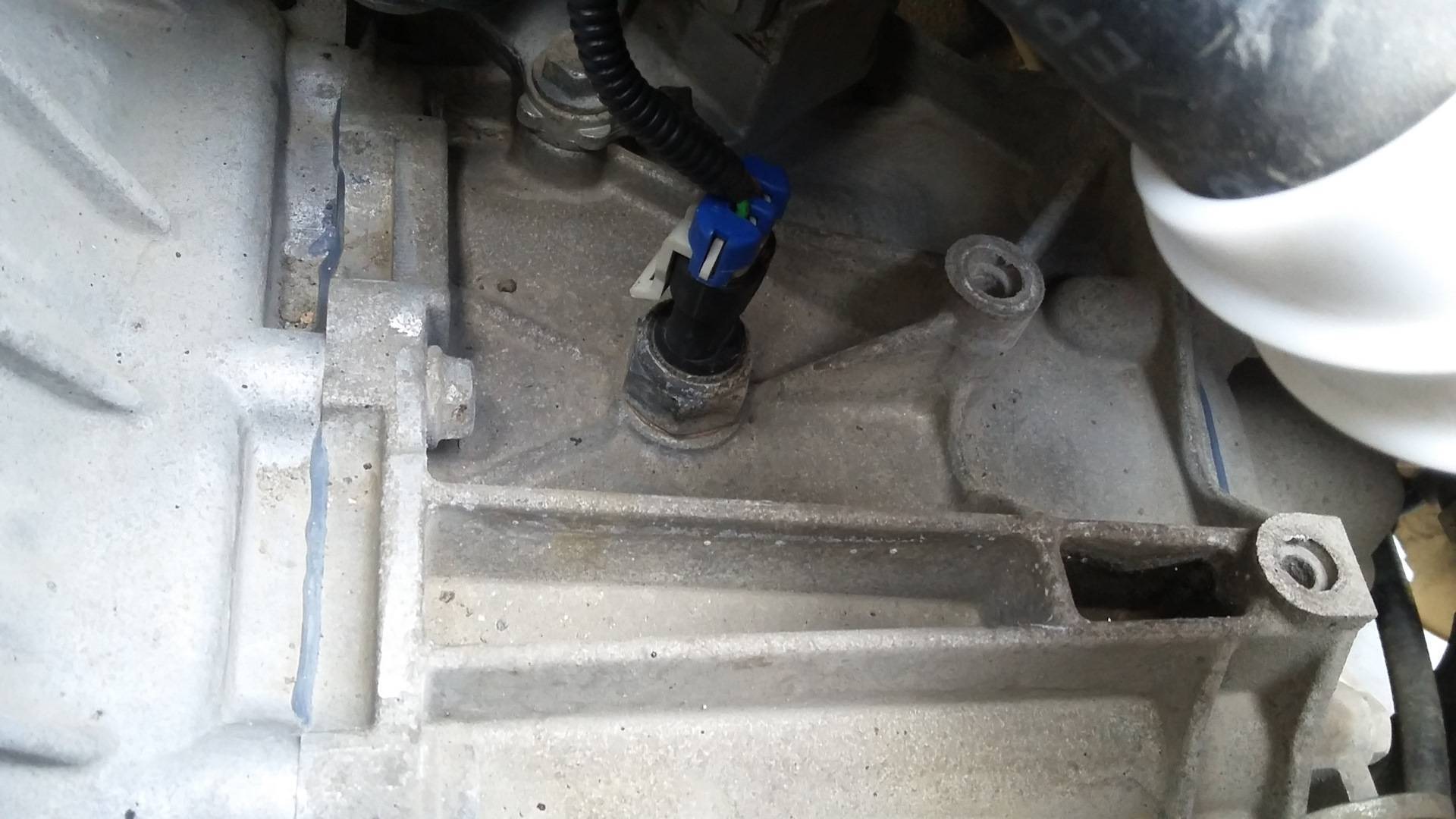

Датчик скорости Лада Гранта расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.

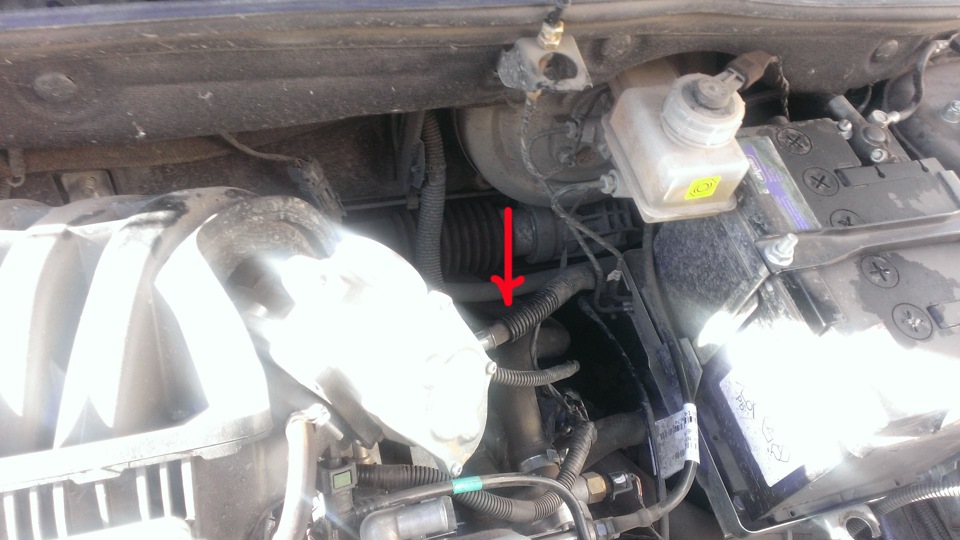

Чтобы найти этот контроллер на Приоре или Гранте, необходимо открыть капот и снять воздухоподающий шланг, который идет от воздушного фильтрующего элемента к дросселю. Сделав это, внизу картера коробки передач можно увидеть контроллер с подведенным к нему проводом. Для замены устройства нужно просто отключить проводку и демонтировать его из места установки, после чего заменить на новое.
ДТОЖ
Демонтаж ДТОЖ с авто
Датчик температуры охлаждающей жидкости необходим для замера температуры антифриза в системе охлаждения. В соответствии с данными от регулятора температуры на Гранту блок управления производит регулировку частоты вращения коленчатого вала, корректирует состав горючей смеси, а также угол опережения зажигания.
Как показывает практика, такое устройство редко выходит из строя, но в некоторых случаях может выдавать неверные показания. Расположенный в моторном отсеке, в частности, в крышке термостата, контроллер имеет свои «болезни». У основания разъема может перетираться проводка, в результате чего потребуется замена ДТОЖ.
ДМРВ

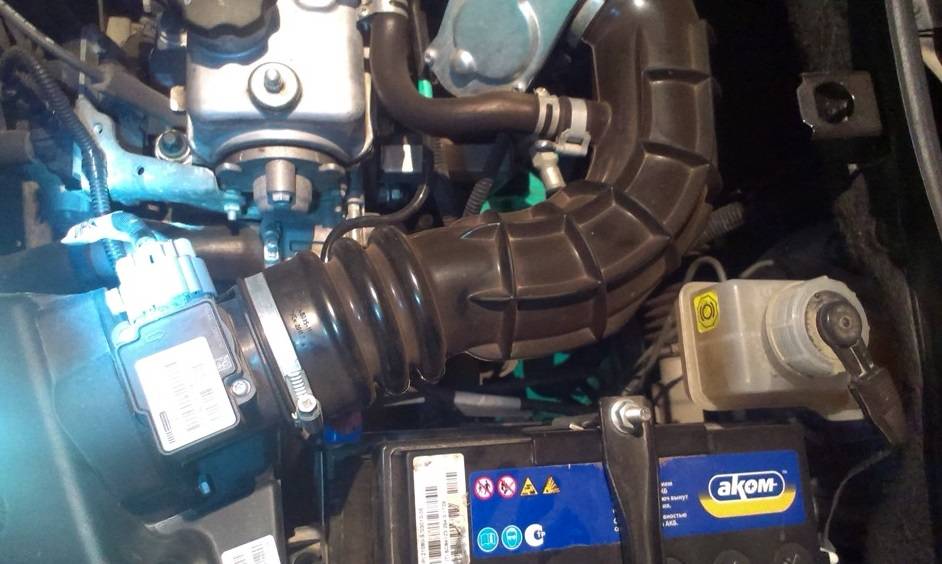

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.
ХХ
Датчик холостого хода является одним из регуляторов, предназначенных для мониторинга и контроля работы силового агрегата. Если устройство ломается, мотор сразу же начинает работать некорректно — он будет троить, снизится мощность. В свою очередь, стрелка на тахометре будет резко прыгать от одного значения к другому. Сам элемент находится на дросселе, в частности, на его нижней части. Чтобы добраться до него, необходимо освободить дроссельную заслонку от патрубков, в общей сложности их четыре.
Чтобы заменить и поставить новый РХХ, нужно будет отключить проводку от самого регулятора, а также контроллера положения дроссельной заслонки. Более подробная инструкция по замене контроллера своими руками приведена на видео ниже (автор ролика — канал В гараже у Сандро).
Света
Что касается датчика света, то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии. К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями. Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.
Сцепления и тормоза
Датчик сцепления позволяет определить положение педали. Когда педаль не выжата, регулятор выключает корректировку нагрузки на силовой агрегат. Устройство расположено в педальном узле, там же, где находится датчик тормоза.
Принцип функционирования последнего довольно простой:
- когда педаль отпущена, шток располагается внутри и зажимает плавающий контакт к верхней части;
- при выжатой педали шток зажимает контакт уже к нижней части группы.
Как показывает практика, одной из основных проблем этого контроллера является низкокачественное выполнение самого контакта. Он может просто зацепиться за пружину, в конечном итоге на блок управления будет поступать импульс о включении тормоза.
Извините, в настоящее время нет доступных опросов.
«Замена ДПКВ на Гранте в домашних условиях»
Подробнее о том, как осуществляется замены регулятора положения коленчатого вала своими руками на Ладе Гранте, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).
Как отключить АБС — можно ли отключать лампочку и всю систему
Антиблокировочная система (ABS) предназначена для сохранения управляемости и устойчивости автомобиля при резком нажатии тормоза. В большинстве случаев она является бесценным помощником водителя, предотвращая риск попадания в ДТП. Однако преимущества АБС проявляются на ровном покрытии, а в снегопад, на заледенелом дорожном полотне или неровном покрытии она может приносить вред, увеличивая тормозной путь. Поэтому некоторые водители стремятся отключить АБС полностью или временно.
Требовалась ли вам когда-нибудь помощь юриста по авто-вопросам?
Обычно отключение работы ABS не предусматривается производителем, хотя на отдельных моделях, особенно спортивного плана, такая функция присутствует. Поэтому водителям приходится идти на ухищрения и разъединять цепь питания, чтобы отключить систему.
Зачем может потребоваться отключение
Большинство водителей отключают ABS в условиях, когда от нее может быть больше вреда, чем пользы: на заснеженном или покрытом песком покрытии, на обледенелой дороге или когда дорожное полотно покрыто ямами и выбоинами. В таких условиях работа ABS ведет к увеличению тормозного пути, что может приводить к опасным ситуациям.
Также отключение ABS может понадобиться, когда некорректно работают ее датчики или блок управления, что приводит к неверной работе ABS и грозит нештатными ситуациями.
ABS не позволяет потренировать управляемый занос автомобиля, так что приходится отключать систему.
Как проверить и заменить датчик

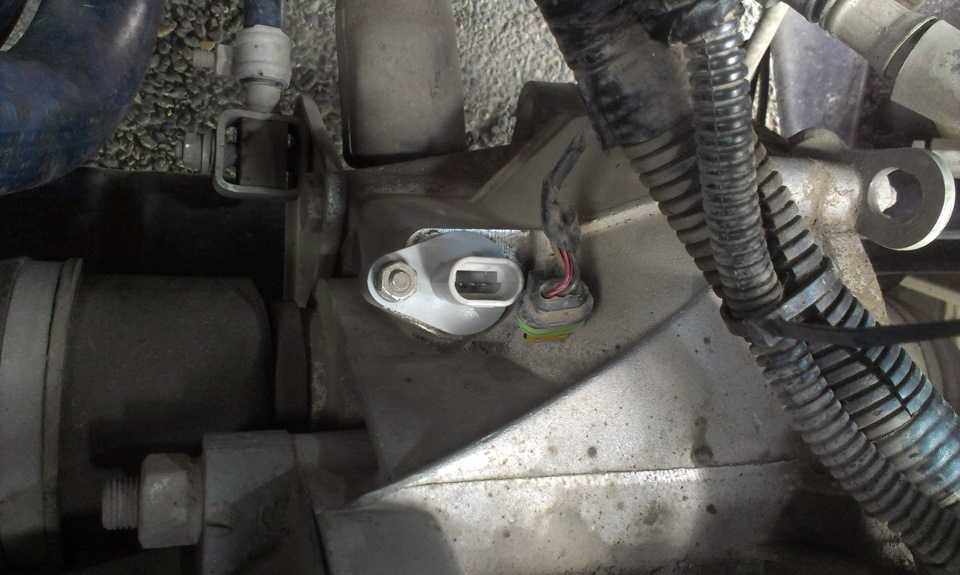

Датчик скорости Лада, устанавливаемый на все автомобили АвтоВАЗа, работает по эффекту Холла, т.е. один полный оборот равен 6 импульсам. Он имеет 3 контакта: заземление, напряжение, импульсный сигнал. Прозваниваем контакты на наличие заземления и напряжения (12 В). Если напряжение отсутствует или меньше 12 В, значит, либо неисправна цепь питания, либо разряжен аккумулятор, либо сломан ЭБУ. Напряжение «вывод-масса» должно быть в пределах 0,5-10 В. Самый простой способ проверить работу прибора — поменять его на точно исправный.
Для снятия ДС вам потребуются: плоская отвертка, ключ на 10 (в идеале — головка с трещоткой). В автомобиле Лада Гранта датчик, отвечающий за скорость, расположен крайне неудобно, поэтому его замена достаточно сложная. Для улучшения доступа сначала отсоедините толстый патрубок, идущий к дросселю от воздушного фильтра. Затем:
- Отсоедините штекер питания от ДС. Отогните пластмассовый фиксатор и сразу же потяните за колодку вверх для извлечения.
- Открутите ключом болт крепления ДС.
- Подденьте корпус ДС, потому что он туго сидит, и извлеките его.
Исправный датчик скорости устанавливаем в обратном порядке и проводим диагностику.
Некоторые после снятия ДС внимательно осмотреть его, просушить и пройтись герметиком по его периметру. После этого снова установить датчик на место. Но лучше, конечно, заменить его на новый.
К сведению автовладельцев машин, оснащенных ABS: на вашей Ладе ДС на коробке передач отключен, а скорость считывается с датчиков антиблокировочной тормозной системы.
На легковой автомобиль Lada Granta (Лада Гранта) устанавливается электронный спидометр, который получает информацию о частоте вращения вторичного вала коробки перемены передач при помощи датчика скорости. Основной причиной отказов спидометра, выполнять свою функцию, становиться именно датчик скорости. В основном, это связано с тем, что на место его расположения, при движении автомобиля в непогоду, попадает грязь, вода и как только нарушается его герметичность, начинаются проблемы с показаниями спидометра.
Кроме спидометра, также перестаёт работать одометр, временами отключается электрический усилитель рулевого управления и начинает «глючить» электронная педаль газа (Е-педаль). Чтобы заставить работать электроусилитель руля и Е-педаль, понадобится на ходу выключить, а затем вновь включить зажигание, что создаёт определённые неудобства при управлении автомобилем. Поэтому тянуть с ремонтом датчика скорости не надо.
Если датчик скорости вышел из строя, то стрелка спидометра ложиться на ноль, а на щитке приборов загорается чек, свидетельствующий о том, что появилась неисправность, определить которую можно при диагностике по коду ошибок. Снимать датчик скорости лучше на эстакаде или на смотровой яме, так как доступ к нему гораздо лучше снизу, чем через подкапотное пространство. После замены датчика скорости необходимо стереть ошибку из памяти ЭСУД. Сделать это можно путём снятия минут на пять минусовой клеммы аккумуляторной батареи.
Когда стрелка спидометра начинает дёргаться, а затем он отключается и через некоторое время вновь включается, то можно сделать предположение, что в штекерной колодке датчика скорости периодически теряется контакт. Если водитель, на эту неисправность не обращает внимания, то через некоторое время эксплуатации автомобиля коррозия разрушит контакт так, что датчик скорости не сможет передавать сигналы на ЭСУД и спидометр прекратит работу. Поэтому при установке нового датчика скорости, загерметизируйте его при помощи герметика и изоленты так, чтобы влага не попадала внутрь него и к контактам колодки.
Электрическую цепь датчика скорости защищает предохранитель F7 (7,5А), расположенные в монтажном блоке слева от рулевой колонки. Он тоже может перегореть в случае короткого замыкания, но если это случится, не будет работать не только спидометр, но и двигатель автомобиля Лада Гранта станет работать неустойчиво. Произойдёт это из-за того, что предохранитель F7, кроме датчика скорости защищает ещё и цепи датчика массового расхода воздуха (ДМРВ), датчика кислорода и клапана адсорбера.
Причины и их устранение
Почему не работает спидометр? Причины могут быть следующие:
- Разрыв троса
- Неисправность самого датчика
Перед тем как приступать к поиску неисправности, необходимо приготовить необходимый инструмент:
- Стандартный домашний набор инструментов
- Силикон (в качестве герметика)
- Пластиковая вилка.
Прежде чем начинать, подумайте о безопасности и проверьте, не поедет ли машина самопроизвольно.
После нужно отсоединить аккумулятор от авто (достаточно снять контакт с минусовой клеммы).
Чтобы починить датчик скорости, никак не обойтись без полного снятия торпеды. А чтобы снять торпеду, нужно демонтировать все существующие накладки, перемычки и снять рулевое колесо и функциональные переключатели возле него. Далее, когда торпеда свободна и ничего не мешает ее снять – сделайте это, предварительно открутив все крепежные болты.
Все контакты и провода от торпеды нужно отключить и обязательно пометить, чтобы не возникло вопросов при обратном подключении. Теперь можно отсоединить от торпеды поломанный датчик, для этого, возможно, вам придется еще открутить несколько крепежных болтов. Могут возникнуть некоторые проблемы в момент отсоединения но, как правило, необходимо немного подогреть в месте соединения и обе детали отделяться.
После этого пройдитесь придирчивым взглядом по тросу. На его поверхности не должно быть никаких явных механических повреждений. Если вы заметили какие-либо повреждения троса (вмятины, разрывы), то это вполне может быть причиной, почему не работает спидометр.
Если трос в нормальном (исправном) состоянии, то нужно проверить ось стрелки. Иногда происходит так, что ось прогибается, таким образом мешает свободному ее передвижению. Вот тут пригодиться подготовленная вилка из пластика.
В подавляющем числе случаев инжекторные ВАЗ-2110 оборудуются электронными спидометрами. И, как правило, они часто тревожат неисправностями, которые могут проявляться по-разному. И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему нужно выяснить степень сложности поломки. Ведь прибор может вообще не работать или работать, но частично и с видимыми сбоями.
Чтобы устранить проблему надо выявить причины ее появления.
Типичные причины поломки спидометра
Не секрет, что на ВАЗ 2110 в работе спидометра не последнее участие принимает . Если взять электросхему от автомобиля, то можно заметить, что электроника питается от монтажного блока с 10 амперным предохранителем.
Когда спидометр ломается первым делом нужно проверить все контакты
. Возможно, сбой в работе произошел по причине окисления одного из контактов.
При нормальном состоянии контактов стоит задуматься о возможных проблемах в датчике скорости
. А точнее, в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой. Поэтому не лишним делом будет немного подергать провода, чтобы стряхнуть возможные загрязнения. А лучше попробовать достать их и очистить более дотошно.
Иногда проверка разъемов не помогает. Тогда . Здесь не надо быть специалистом и иметь в гараже какое-то специальное оборудование. Будет достаточно обычной дрели или шуруповерта. Также для работы понадобится напарник .
Итак, берем шуруповерт, ставим его на режим вращения против часовой стрелки и зажимаем привод датчика. Напарник включает зажигание и следит за спидометром. В этот момент надо включить шуруповерт.
Если спидометр не работает, значит пришло время замены датчика скорости. В случае нормального функционирования нужно искать проблему в приводе, расположенном внутри трансмиссии.
Если уж речь идет о датчике скорости, то резонно будет проверить гнездо вала его привода. Нередко вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.
Кстати, именно это чаще всего выступает виновником постоянного подергивания стрелки спидометра. Поэтому если такая проблема наблюдается, то первым делом надо проверить вал и уж только потом рассматривать другие варианты.
Существует и еще ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступной лишь на СТО
Спидометр на нашем автомобиле располагается на основном приборном щитке. Поэтому если причины неисправностей кроются именно в спидометре, то необходимо менять весь щиток, а не его отдельный элемент. К сожалению, пока запасные части по отдельности для таких приборных панелей не поставляются. Это как раз и усложняет замену спидометра при его поломке.
Почему спидометр ломается
Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.
Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.
Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.
Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.
Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.
Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.
Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.
На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.
Аналогично все работает и у машин с двигателями на 16 клапанов.
Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.
Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.
Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить
Кроме того, внимание также уделяют:
- надежному креплению проводков в клеммах;
- их общему состоянию;
- предохранителям, находящимся в пределах монтажного блока.
В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:
- датчик извлекают из КПП;
- к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
- зажигание включается;
- нажав на кнопку дрели, вращают привод.
В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.
