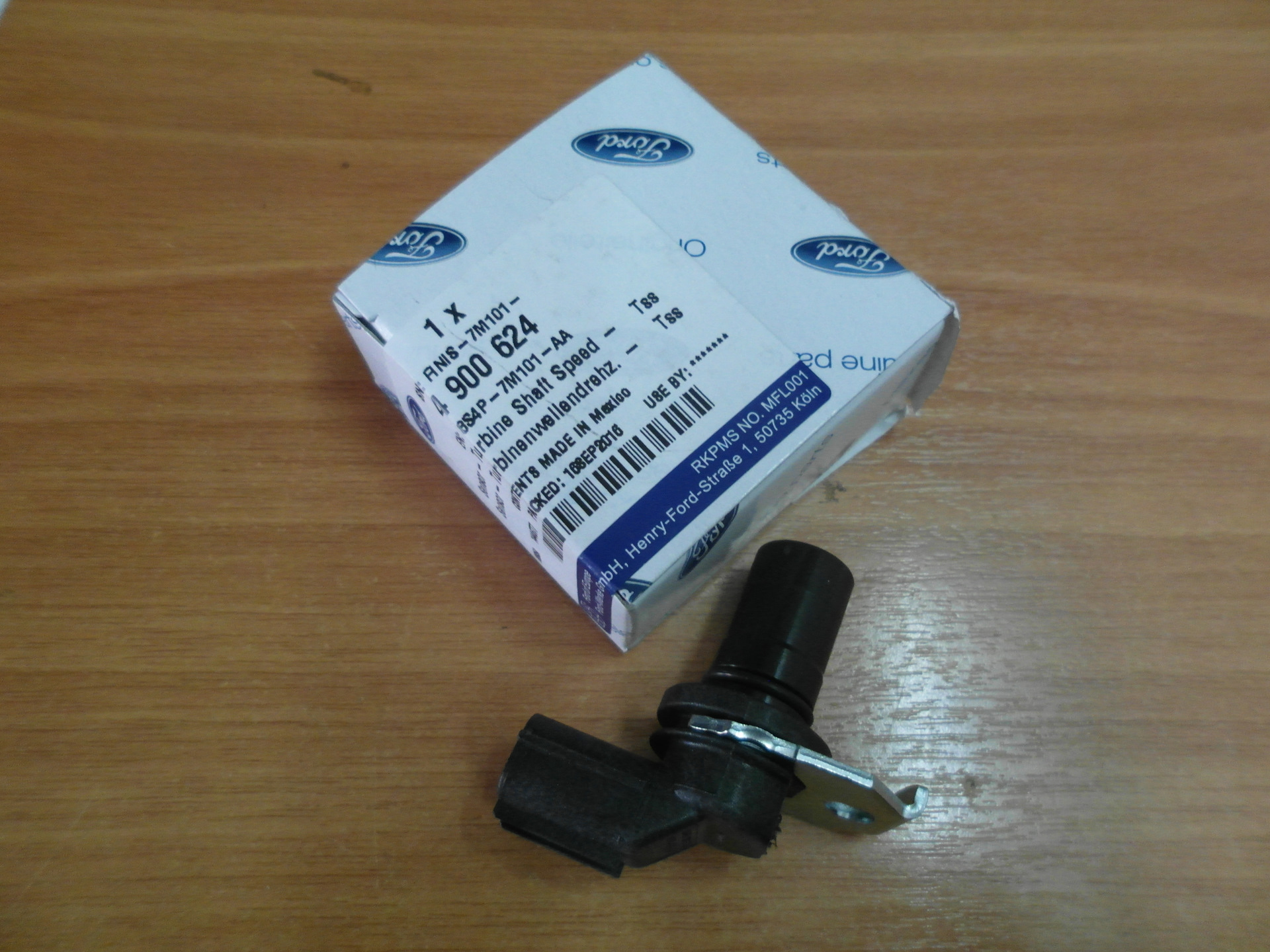

Датчик частоты вращения входного вала акпп: признаки поломки, ремонт, скорости, какие стоят, как проверить, замена

Признаки неисправности датчика скорости

Не работает ДС при появлении следующих симптомов и признаков:

Холостой ход нестабилен.
Спидометр не работает вообще или работает с ошибками.
Расход топлива выше положенного.
Тягучесть двигателя уменьшилась (в гору едет не как раньше, с прицепом тоже тяжело идет).
При наличии бортового компьютера (БК), он может сигналить о том, что не получает данные от датчика скорости автомобиля (ДСА).

Обычно, неполадки с автомобильным датчиком скорости возникают в результате нарушения цепи. Поэтому при обнаружении признаков и симптомов, следует провести диагностику на разрыв цепи.

Сначала отсоединяем питающие провода, затем осматриваем контакты. Если контакты окислены, их нужно зачистить и смазать, например, Литолом 24. Цепь частенько обрывается около штекера.

Если все провода целы, то измеряем сопротивление в цепи заземления. Исправный датчик скорости автомобиля должен показывать сопротивление 1 Ом.

После проведения мелких ремонтных работ своими руками надо проверить, работает ли ДС. В конструкции семейства автомобилей ВАЗ и других популярных машинах ставят датчик скорости, который работает как датчик Холла, то есть передает 6 импульсов за один оборот. Существуют датчики скорости индукционного и язычкового типов.

Необходимость в проверке работоспособности ДСА появляется при обнаружении следующих признаков его неисправности:

нестабильной работы мотора на холостом ходу;
неправильных показаний спидометра, который может вообще прекратить работать;
повышенного потребления горючего;
вывода на экран бортового компьютера ошибки – изменения показаний ДСА до нуля.

Самый распространенный признак того, что вышел из строя датчик скорости, – это проблемы с холостыми оборотами. Если машина глохнет на холостых (при переключении передач или при движении накатом), в числе прочего стоит обязательно проверить датчик скорости.

Чаще всего проблема заключается в обрыве цепи, так что первым делом необходимо визуально осмотреть датчик скорости и его контакты. При наличии следов коррозии или грязи их нужно удалить, контакты зачистить и нанести на них Литол.

Проверку датчика скорости можно выполнить двумя способами: со снятием и без снятия ДСА. В обоих случаях для проверки и диагностики датчика скорости потребуется вольтметр.

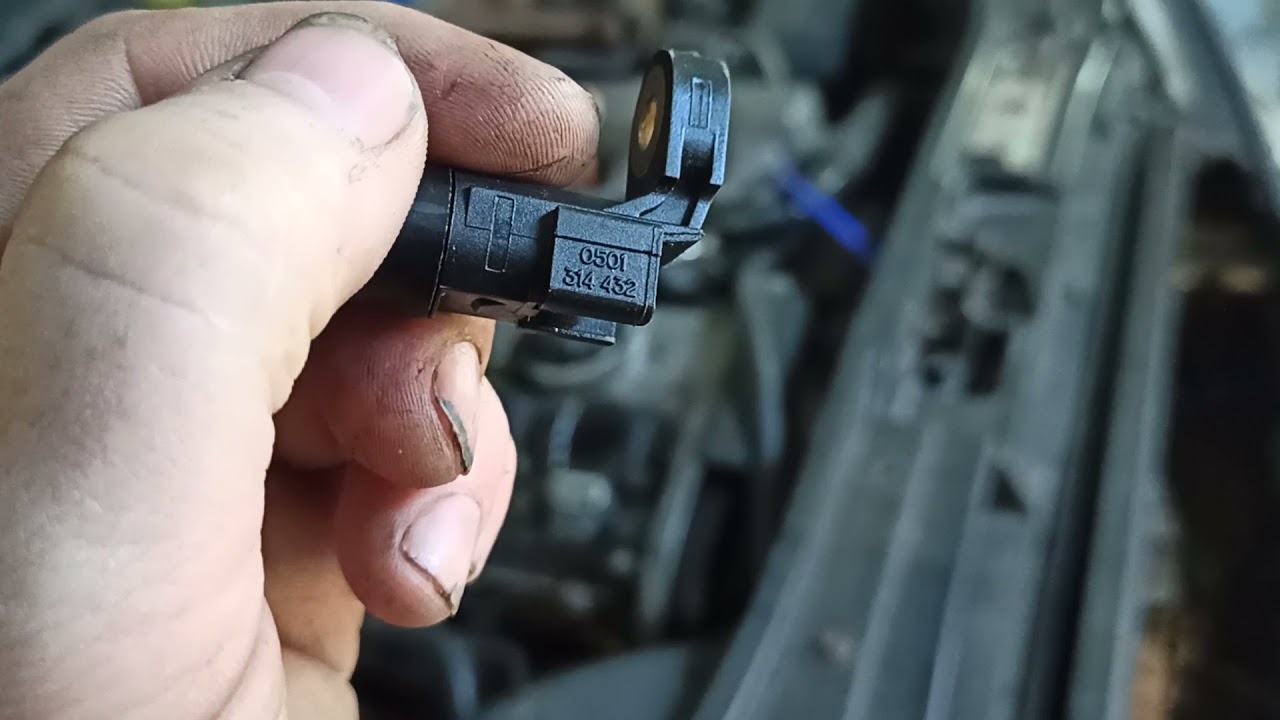

Первый способ проверки датчика скорости:

снять датчик скорости,
определить, какая клемма за что отвечает (всего у датчика три клеммы: заземление, напряжение, импульсный сигнал),
входящий контакт вольтметра подключить к клемме испульсного сигнала, второй контакт вольтметра заземлить на металлическую деталь двигателя или корпуса автомобиля,
при вращении датчика скорости (для этого можно накинуть кусок трубки на ось датчика) напряжение и частота в вольтметре должны увеличиваться.

Второй способ проверки датчика скорости:

поддомкратить автомобиль, чтобы одно колесо не касалось земли,
соединить контакты вольтметра с датчиком так же, как описано выше,
крутить поднятое колесо и следить за изменением напряжения и частоты.

Обратите внимание, что эти способы проверки подходят только для датчика скорости, использующего в работе эффект Холла.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие

Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

расход горючего на 100 км;
объем и качество газов;
возгорание топливовоздушной смеси;
оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Рабочие жидкости

Конечно же, самая банальная причина повышенного расхода – использование некачественного топлива. Если бензин или дизель по своему химическому составу не соответствуют нормативам, то его сгорание происходит нештатно. А это значит, что блок управления двигателем пытается исправить проблему и дает команду обогатить смесь, подав больше топлива. Чтобы не спускать деньги в трубу вместе с не полностью сгоревшим топливом, лучше заливать топливо на заправках известных сетевых компаний.

На расход топлива также может влиять некачественное моторное масло или его несвоевременная замена.

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Существует несколько причин выхода из строя ДС:

Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении. И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Также ДС возможно поверить с помощью вольтметра, для чего:

Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

https://youtube.com/watch?v=9zbNx0doWqs

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Видео замена ДС

Процесс ремонта

Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании. С помощью ключа на «22» откручиваем…

С помощью ключа на «22» откручиваем…

…и демонтируем ДС.

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Датчик скорости: особенности работы, неисправности и замена

Датчик скорости – один из множества автомобильных датчиков, ответственных за выработки сигналов измерительной информации, ее передачу, дальнейшее преобразования и обработку электронным блоком управления и некоторыми другими устройства. Если в автомобиле нет ЭБУ, потребность в датчиках меньше не становится.

Выход даже наименее важного из датчиков сказывается хотя бы на том, насколько комфортно будет эксплуатировать автомобиль. Поскольку датчик скорости является довольно важным, давайте попробуем разобраться в особенностях его устройства, разберем основные неисправности и попытаемся понять, как в случае нужды его может заменить даже неопытный автолюбитель

Поскольку датчик скорости является довольно важным, давайте попробуем разобраться в особенностях его устройства, разберем основные неисправности и попытаемся понять, как в случае нужды его может заменить даже неопытный автолюбитель.

Коротко о работе датчиков скорости

Вообще, автомобильные датчики скорости делятся всего на два типа:

Электронный;
Механический.

Начать стоит с механического, ведь хронологически именно он предшествовал более совершенному электронному устройству. В основе механического датчика лежит группа сцепленных шестеренок и небольшой тросик. Устанавливали такие датчики прямо на механизмах привода спидометра недалеко от КПП. Механические устройства весьма незамысловаты и обладают солидным эксплуатационным ресурсом, однако не дают точных показаний на всем диапазоне скоростей и все-таки зависят от ряда внешних условий. Чего не скажешь об электронных датчиках скорости.

Современные датчики основываются на эффекте Холла. Если сказать, что они не работают на частотно-импульсном сигнале, проще не станет, так что постараемся все разъяснить. Итак, датчик формирует так называемый импульсный сигнал, частота следования импульсов в котором имеет зависимость от скорости вращения вала.

Автомобиль движется быстрее – вал вращается быстрее – датчик производит импульсы большей частоты – на спидометр выводится достоверная информация об изменении скорости в большую сторону. Разумеется, «привычный» для электроники сигнал человек понять не может.

По этой причине в систему вводится контролер, подсчитывающий частоту поступающих от датчика скорости импульсов в единицу времени, а затем переводящий эту величину в человеко-понятные км/ч или миль/ч.

Электронные датчики удалось реализовать двумя способами:

С контактом от вала;
Без контакта.

Первые датчики просто называют контактными. В них используют приводные шестерни и гибкий трос (иногда жесткий вал небольшой длины). Трос или вал служат для передачи крутящего момента от таких автомобильного моста, вала коробки передач или же раздаточной коробки. Угловое вращение переводится в электрические импульсы, которые передаются далее по системе и переводятся в человеко-понятные величины. Именно такие датчики нашли самое широкое применение в автомобильной индустрии. Причин две: они надежные, их можно использовать вместо механического привода спидометра без дорогостоящих доработок последнего.

Все более популярные бесконтактные датчики основываются на том же эффекте Холла, но технически реализуются не так, как контактные. Они используют одно из вспомогательных устройств: ротор или задающий диск. В бесконтактных датчиках эффект Холла используется в полной мере, тем временем как в менее сложных контактных – тот же эффект, магниторезистивный эффект или работа оптронов (оптроэлектронных пар).

Подробнее о контактных и бесконтактных датчиках

Бесконтактные датчики скорости основываются на уже упомянутом эффекте Холла, вследствие чего они не имеют подвижных частей. Суть эффекта Холла в том, что на плоском проводки, через который с противоположных сторон пропускается постоянный ток, при его нахождении в магнитном поле возникает напряжение на паре других противоположных сторон.

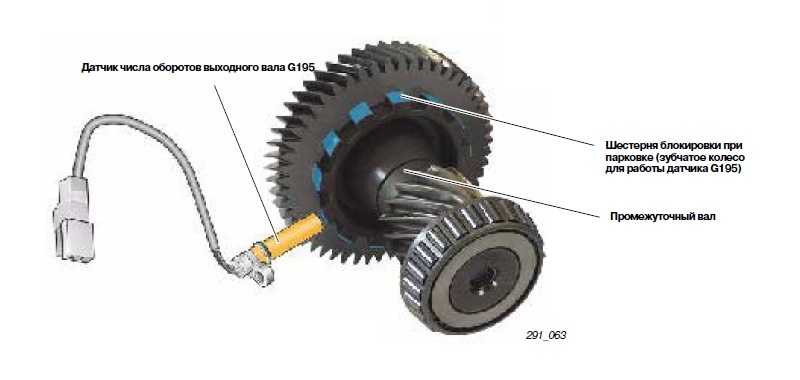

Для работы датчиков нужно разместить на валу агрегата, которым может быть мост, редуктор или же коробка передач, импульсный диск или специальный диск. Данные элементы имеют намагниченные участки. Импульсный сигнал образуется за счет того, что ротор, отдаленный от чувствительной части автомобильного датчика с микросхемой Холла, начинает вращаться.

Далее сигнал поступает к контролеру.

Контактные датчики скорости, использующие эффект Холла, и их одноименная микросхема с магнитом постоянно неподвижны, а магнитное поле изменяется благодаря вращению специального кольца с прорезями, иначе называемым шторкой. Само кольцо подсоединено к валу или гибкому приводному тросику, через которое вращение и передается.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.
