Предохранители и реле под капотом Камри 30

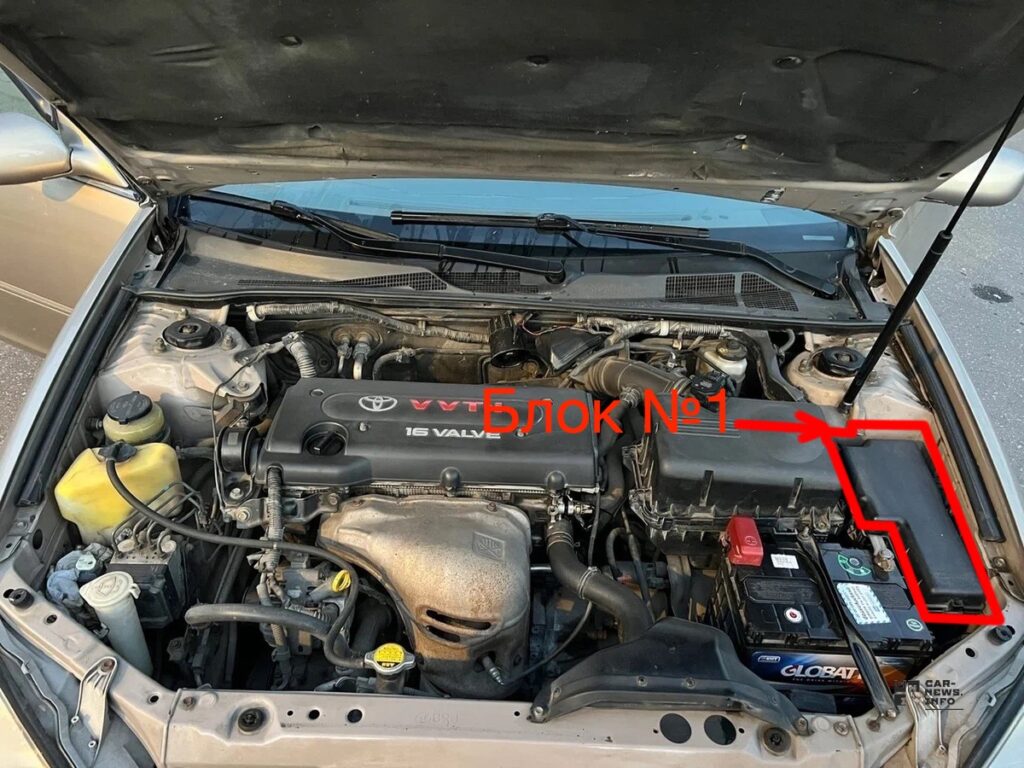

Все предохранители и реле расположены в трёх блоках, один в салоне и два под капотом. Для быстрого поиска нужного предохранителя в таблице пользуйтесь кнопками быстрого выбора системы вверху, нажимаете кнопку и все предохранители и реле в таблицах будут выделены цветом, это быстрее и удобнее

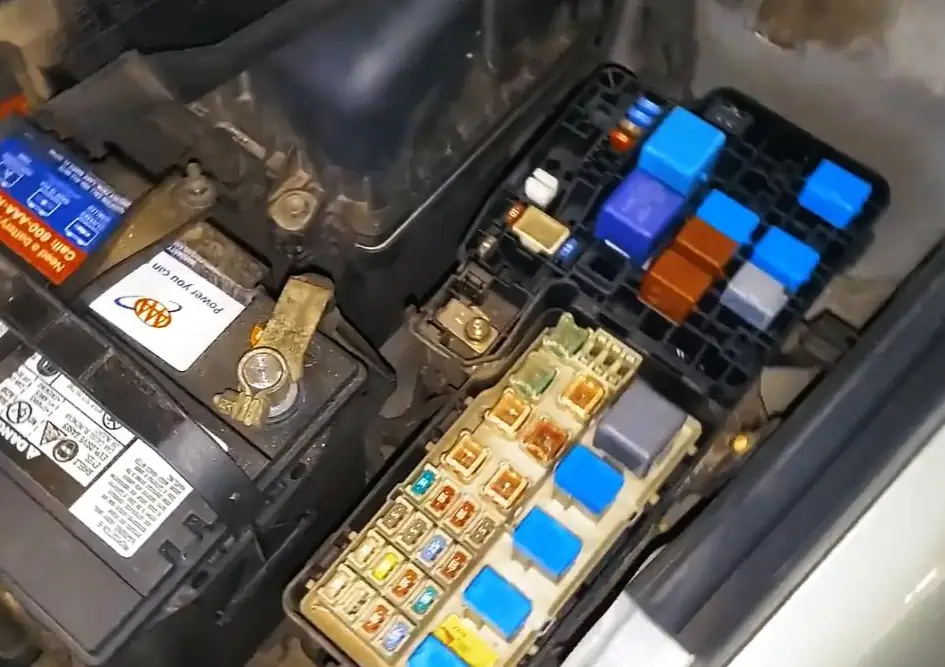

блок расположен в коробке возле аккумуляторной батареи

схема предохранителей в блоке под капотом

№	А	Имя	Назначение
1	100	ALT	2AZ-FE (2002-2003): генератор, силовой предохранитель
120	ALT	1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): генератор, силовой предохранитель
2	60	ABS NO.1	2002-2003: Антиблокировочная тормозная система, ESP, TRC, ABS
50	ABS NO.1	2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15	HEAD LH LWR	Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15	HEAD RH LWR	Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5	DRL	Дневные ходовые огни
6	10	A/C	Кондиционер
7	—	—	Не используется
8	—	—	Не используется
9	—	—	Не используется
10	40	MAIN	Предохранители: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD LH UPR” и «DRL”
11	40	ABS No.2	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30	RDI	Вентилятор системы охлаждения двигателем
13	30	CDS	Вентилятор системы кондиционирования
14	50	HTR	Кондиционер
15	30	ADJ PDL	Электрическая педаль газа
16	30	ABS No.3	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30	AM2	Система запуска, предохранители: «IGN” и «IG2”
18	10	HEAD LH UPR	Дальний левый свет
19	10	HEAD RH UPR	Дальний правый свет
20	5	ST	Комбинация приборов, стартер, зажигание
21	5	TEL	Телефон
22	5	ALT-S	Система зарядки аккумуляторной батареи
23	15	IGN	Система запуска
24	10	IG2	Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25	DOOR1	Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20	EFI	Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10	HORN	Звуковой сигнал
28	30	D.C.C	Предохранители: «ECU-B”, «RAD NO.1” и «DOME”
29	25	A/F	Блок управления двигателем
30	—	—	Не используется
31	10	ETCS	блок управления двигателем, круиз-контроль
32	15	HAZ	Указатели поворота, аварийная сигнализация
Реле
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей может состоять из двух или трех блоков предохранителей, в зависимости от конструкции и комплектации.

Схема блока предохранителей

Распределение предохранителей в моторном отсеке

№	Имя	Сила тока	Описание
1	A / F HTR	25А	Датчик A/F
2	ETCS	10А	Двигатель 2AZ-FE: система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива
3	A / C	10А	Кондиционер
4		10А	Запасной предохранитель
5		15А	Запасной предохранитель
6		30А	Запасной предохранитель
7	ALT-S	5A	Система зарядки
8	HEAD_RH (HI) или HEAD_RH (UPR) или HEAD (RH)	20А	Правая фара (дальний свет)
9	EFI	15A / 20A	Многотопливный впрыск / система последовательного многотопливного впрыска (1MZ-FE: 15A; 2AZ-FE: 20A)
10	Звук рожка	10А	Звук клаксона, противоугонная система
11	Опасность	15А	Аварийные мигалки
12	AM2	30А	Датчики и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива/последовательная система распределенного впрыска топлива, предохранитель IGN и ST
13	TEL	5A	Нет схемы
14	HEAD_LH (HI) или HEAD_LH (UPR) или HEAD (LH)	20А	Левая фара (дальний свет)
15	Радио 1	20А	Аудиосистема
16	Купол	7.5A	Противоугонная система, система дневных ходовых огней, часы, беспроводная система дистанционного запирания, освещение замка зажигания, персональное освещение, освещение багажного отделения, люк с электроприводом, освещение салона, освещение в зеркале заднего вида, освещение дверей, система электрического запирания дверей, внутренняя лампа вежливости
17	BUD-B	10А	Круиз-контроль, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности
18	ДРЛ № 2	5A	Система дневных ходовых огней № 2 5A: Система дневных ходовых огней.
19	H-LP_LH (LWR)	10А	Левая боковая фара (косой луч)
20	H-LP_RH (LWR)	10А	Фара справа (косой луч)
39	CDS	30А	Электрический охлаждающий вентилятор
40	RDI	30А	Электрические вентиляторы охлаждения
41	Основной бизнес	40А	Предохранители “HEAD RH (UPR)” или “HEAD (RH)”, “HEAD LH (UPR)” или “HEAD (LH)”, “H-LP LH (LWR)”, “H-LP RH (LWR)”
42	HTR	50А	Предохранители “AM1” и “A/C”.
43	T-STK	30А	Система управления складной крышей, система управления стеклоподъемниками
47	ALT	100A	Предохранители “RDI” и “CDS
48	FL ABS	60А	Антиблокировочная тормозная система

Что происходит, когда предохранитель АМ2 сгорает?

Предохранители АМ2 используются в автомобилях Toyota для защиты основной электропроводки от перегрузки и короткого замыкания. Когда предохранитель АМ2 сгорает, это указывает на наличие проблемы в электрической системе автомобиля.

Когда происходит перегрузка или короткое замыкание в электрической системе, ток начинает превышать предельное значение, установленное для предохранителя АМ2. Это приводит к нагреванию предохранителя и увеличению его сопротивления. В результате, предохранитель сгорает, обрывая цепь и предотвращая дальнейшее повреждение электрической системы.

Когда предохранитель АМ2 сгорает, возможны следующие последствия:

1. Выход из строя электрических устройств.

При обрыве цепи из-за сгоревшего предохранителя, все электрические устройства, подключенные к данному предохранителю, перестают работать. Это может включать в себя освещение, радио, систему кондиционирования воздуха и другие компоненты, зависящие от предохранителя АМ2.

2. Отказ системы зажигания.

Предохранитель АМ2 также является ключевым элементом в системе зажигания. Если предохранитель сгорает, это может привести к полному отказу системы зажигания автомобиля. Это означает, что двигатель не будет запускаться и автомобиль станет непригодным для использования.

В случае сгоревшего предохранителя АМ2, рекомендуется провести осмотр электропроводки и обнаружить и устранить возможные причины перегрузки или короткого замыкания. Затем необходимо заменить сгоревший предохранитель на новый, соответствующий такому же типу и номиналу.

Важно: При замене предохранителя всегда следует использовать предохранитель с тем же типом и номиналом, чтобы избежать повреждения электрической системы автомобиля и повторения ситуации сгорания

Как заменить предохранитель АМ2 в Toyota?

Шаг 1: Подготовка

Перед заменой предохранителя убедитесь, что автомобиль находится в режиме парковки и выключен. Откройте капот и найдите блок предохранителей, обычно расположенный в близи аккумуляторной батареи.

Шаг 2: Определение неисправного предохранителя

Осмотрите предохранители в блоке. Найдите предохранитель АМ2, обычно помеченный соответствующей надписью или значком. Если предохранитель порван или подгорел, он нуждается в замене.

Шаг 3: Замена предохранителя

С помощью пинцета или специальной пластиковой щипцовки аккуратно выньте неисправный предохранитель из держателя. Установите новый предохранитель точно в тот же самый слот и убедитесь, что он хорошо фиксируется.

Если нет нового предохранителя, вы можете использовать запасной, подходящий по амперажу. Однако помните, что это временное решение, и замену необходимо сделать как можно скорее.

Шаг 4: Проверка работоспособности

Закройте капот и убедитесь, что предохранитель АМ2 был заменен успешно. Включите зажигание и проверьте работу соответствующих систем в автомобиле. Если всё функционирует должным образом, вы успешно заменили предохранитель АМ2 в Toyota.

Рекомендации

1.
Перед заменой предохранителя рекомендуется обратиться к руководству по эксплуатации автомобиля, чтобы убедиться, что вы правильно определили неисправность.

2.
Всегда имейте запасные предохранители подходящего ампеража в автомобиле для ситуаций, когда требуется немедленная замена.

3.
Если предохранитель снова выходит из строя после замены, обратитесь к специалистам в сервисный центр, чтобы провести диагностику и устранить причину неисправности.

Как работает предохранитель АМ2?

Защита от перегрузок

Предохранитель АМ2 предназначен для защиты электрической системы автомобиля от перегрузок. Если ток в цепи превышает номинальное значение, предохранитель автоматически отключается, прерывая электрическую цепь и предотвращая возможные повреждения оборудования.

Предотвращение короткого замыкания

Короткое замыкание может возникнуть, когда положительная и отрицательная провода электрической цепи случайно соприкасаются между собой. Предохранитель АМ2 быстро реагирует на такую ситуацию и разрывает цепь, предотвращая повреждения проводов, элементов электрической системы и возможное возгорание.

В случае срабатывания предохранителя АМ2, он должен быть заменен на новый предохранитель того же номинала

Важно помнить, что замена предохранителя ненадлежащим предохранителем может привести к повреждению электрооборудования автомобиля

Блок предохранителей салона Toyota Camry (2001-2006)

Панель предохранителей находится за крышкой на приборной панели со стороны водителя.

№	(А)		Назначение
1	10		ABS, автоматический кондиционер, автоматическое управление светом, часы, комбинированный счетчик, круиз-контроль, трансмиссия с электронным управлением / индикатор A / T, управление двигателем, система иммобилайзера двигателя, фара, освещение, внутреннее освещение, напоминание о ключе, система автоматического выключения света, Кондиционер с ручным управлением, люк в крыше, мультиплексная система связи (BEAN), навигационная система, аудиосистема, электрические стеклоподъемники, предупреждение о непристегнутом ремне, SRS, система защиты от кражи / управление дверным замком, VSC, беспроводное управление дверным замком
2	7.5		Освещение выключателя зажигания, внутреннее освещение, личное освещение, освещение багажника, освещение туалетного столика, устройство открывания двери гаража, часы, дисплей наружной температуры, многофункциональный информационный дисплей
3	15		Прикуриватель
4	5		Часы, комбинированный счетчик, мультиплексная система связи (BEAN), зеркало с дистанционным управлением
5	10		Навигационная система, Аудиосистема
6	15		Розетки
7	20		Навигационная система, Аудиосистема
8	10		Приборы и счетчики, часы, датчик наружной температуры, многофункциональный информационный дисплей, система блокировки переключения передач, индикаторы напоминания о ремнях безопасности
9	10		ABS, автоматическое управление освещением, фары, внутреннее освещение, напоминание о ключе, система автоматического выключения освещения, люк в крыше, мультиплексная система связи (BEAN), электрические стеклоподъемники, система защиты от кражи / управление дверным замком, VSC
10	25		Стеклоочиститель
11	10		Кондиционер
12	10		Обогреватели наружных зеркал заднего вида
13	5		Стартовая система
14	15		Передние противотуманные фары
15	15		Нет цепи
16	10		Внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, компас, люк с электроприводом, фонари заднего хода, индикаторы автоматической коробки передач, система автоматического управления освещением, система круиз-контроля
17	10		Подсветка перчаточного ящика, часы, дисплей температуры наружного воздуха, многофункциональный информационный дисплей, подсветка комбинации приборов, подсветка приборной панели, индикатор отключения ускоренной передачи
18	10		Задние фонари, габаритные огни, подсветка номерного знака
19	20		Стеклоподъемник заднего пассажира (левая сторона)
20	20		Система блокировки двери переднего пассажира, стеклоподъемник переднего пассажира
21	7.5		Бортовая система диагностики
22	20		Подогрев сидений
23	15		Омыватель ветрового стекла
24	10		Электрические вентиляторы охлаждения
25	15		Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система круиз-контроля
26	5		Нет цепи
27	25		Мультиплексная система связи (система дверных замков с электроприводом, система автоматического запирания дверей, беспроводная система дистанционного управления)
28	25		Нет цепи
29	20		Стеклоподъемник заднего пассажира (правая сторона)
30	30		Сиденья с электроприводом
31	30		Система блокировки двери водителя, электрические стеклоподъемники водителя, люк с электроприводом
32	40		Обогрев заднего стекла
Реле
R1	Противотуманные фары
R2	Задние фонари
R3	Дополнительное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стеклоподъемник

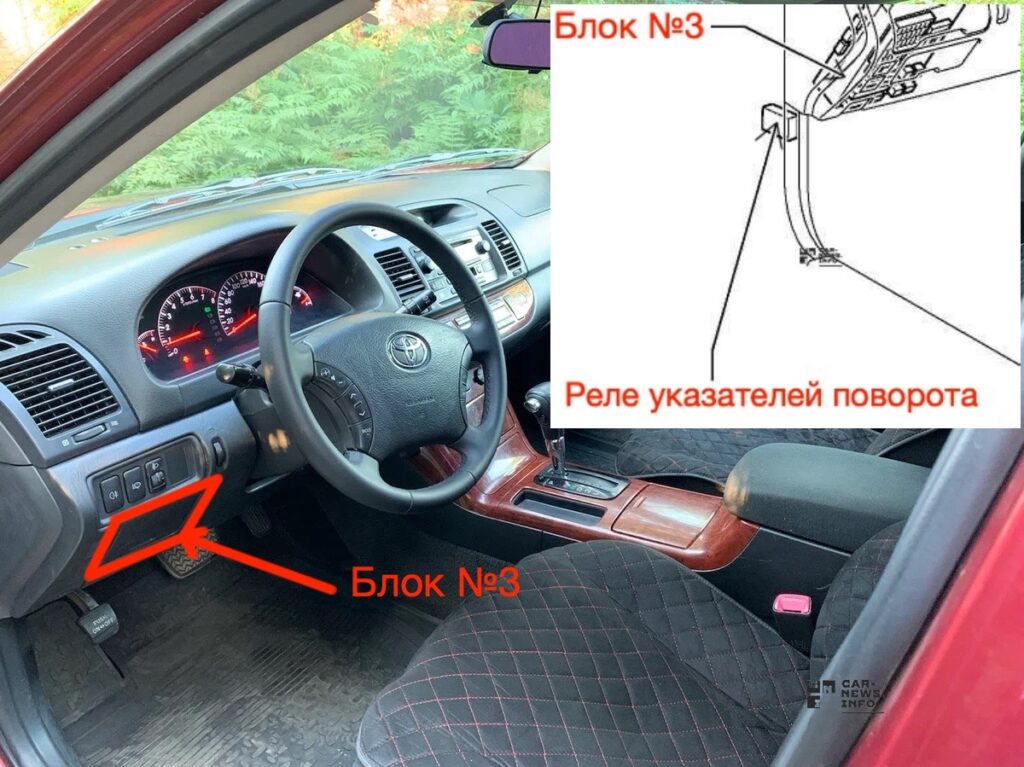

Реле указателя поворота

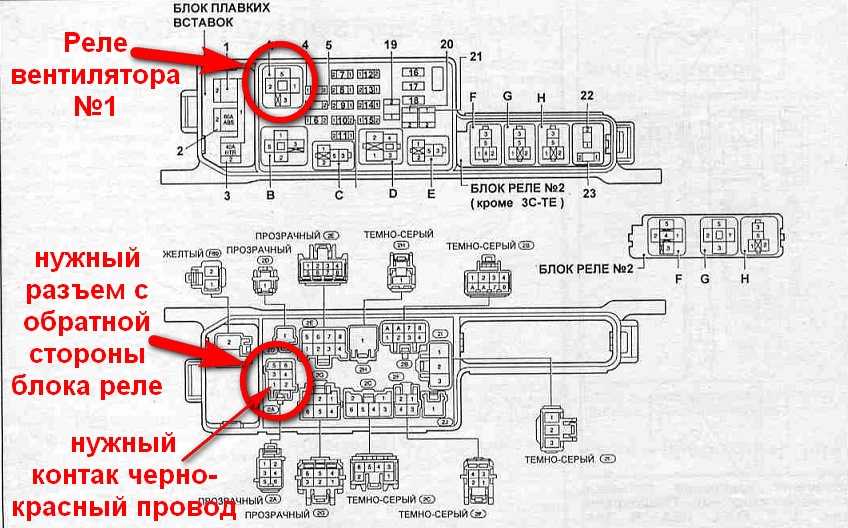

Расположение блоков под капотом Camry XV20 (1996-01)

1. Блок предохранителей
2. Дополнительный блок предохранителей (слева)
3. Дополнительный блок предохранителей (справа)
4. Привод АБС и ЭБУ

Предохранители моторного отсека Camry XV20 (1996-01)

№		(А)	Назначение
1		25	1999-2001: Датчик A/F
2		–	Не используется
3		10	Кондиционер
4		10	Запасной предохранитель
5		15	Запасной предохранитель
6		30	Запасной предохранитель
7		30	Электрические вентиляторы охлаждения
8		30	Электрические вентиляторы охлаждения
9		5	Система зарядки
10		15	1996-1999: Правая фара
	20	2000-2001: Правая фара
11		15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
12		10	Звуковой сигнал, система защиты от кражи
13		10	1996-1999: Аварийная мигалка
	15	2000-2001: Аварийная мигалка
14		30	Датчик и счетчик, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители IGN” и STARTER”
15		5	Нет цепи
16		15	1996-1999: Левая фара
	20	2000-2001: Левая фара
17		20	Аудио система
18		–	Не используется
19		40	1996-1998: предохранители HEAD (RH-HI), HEAD (RH-LO)
1999: предохранители HEAD RH (UPR), HEAD RH, H−LP RH (LWR)
2000-2001: предохранители HEAD RH (UPR), HEAD (RH), H−LP RH (LWR) и HEAD (LH)
20		7.5	Система защиты от кражи, система дневных ходовых огней, часы, запирание с помощью беспроводной системы дистанционного управления, подсветка замка зажигания, личное освещение, освещение багажника, люк с электроприводом, внутреннее освещение, освещение косметического зеркала, освещение дверей, система дверных замков с электроприводом
21		7.5	1996-1997: Система круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS.
	10	1998-2001: Система круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS, преднатяжители ремней безопасности.
22		100	Предохранители RDI” и CDS”
23		–	Не используется
24		50	AM1 и предохранители переменного тока
25		30	Нет цепи
Реле
R1	MG CLT
R2	ЦИР ОПН
R3	Электровентилятор охлаждения (№2)
R4	Электровентилятор охлаждения (№3)
R5	Кондиционер
R6	Главный
R7	ЭФИ
R8	Передняя фара
R9	Стартер
R10	Гудок
R11	Электровентилятор охлаждения (№1)

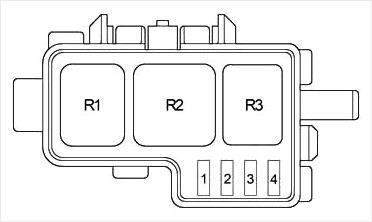

№		(А)	Назначение
1		–	Не используется
2		5	Система дневных ходовых огней
3		10	Левая фара
4		10	Правая фара

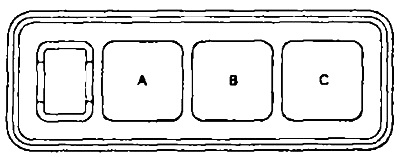

Реле
R1
R2
R3

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

В моторном отсеке этой Тойота Камри есть два или три блока предохранителей, в зависимости от версии и комплектации.

Всем привет! Вообщем сегодня у меня отказала печка, часы и прикуриватель.Ну понятно дело сгорел предохранитель, вопрос какой? В инете нашел описания всех предохранителей.Вопрос к тем кто соображает: где на фотографии этот самый Dome?заранее спасибо за ответ!

DOME — предохранитель постоянного плюса питания мафона и часов. Служит для подпитки штатных часов и работы дежурного режима мафона. Если он сгорит, то мафон и часы не будутработать.

HAZ-HORN — предохранитель клаксона.

FAN 30A — предохранитель вентилятора обдува радиатора. Если поползла стрелка температуры, первым делом смотрят на уровень антифриза, затем на этот предохранитель а потом уж грешат на термостат.

ALT-S — предохранитель регулятора напряжения генератора. Если предохранитель сгорает, то генератор не работает и светится значек батареи на панели приборов.

EFI. F-HTR — предохранитель питания компьютера двигателя. При егонеисправности стартер крутит, но двигатель не заводится. Этим предохранителем сбрасывают показания лампочки диагностики CHECK.

AM1 40А — питание цепей замка зажигания. Пусковое реле стартера тоже запитано через этот предохранитель, то есть, если этот предохранитель сгорит, то стартер работать не будет.

AM2 30А- питание цепей замка зажигания. Питает форсунки, главное реле системы впрыска топлива и узел зажигания. При его неисправности стартер крутит, но двигатель не заводится.

Теперь про панель предохранителей в салоне.

Предохранители спрятаны под крышкой, на крышке есть краткое описание. Все предохранители здесь слаботочные и одного типа корпуса номиналом от 7,5 до 20 Ампер.

Вероятная причина неисправности

( LAND CRUISER 100)

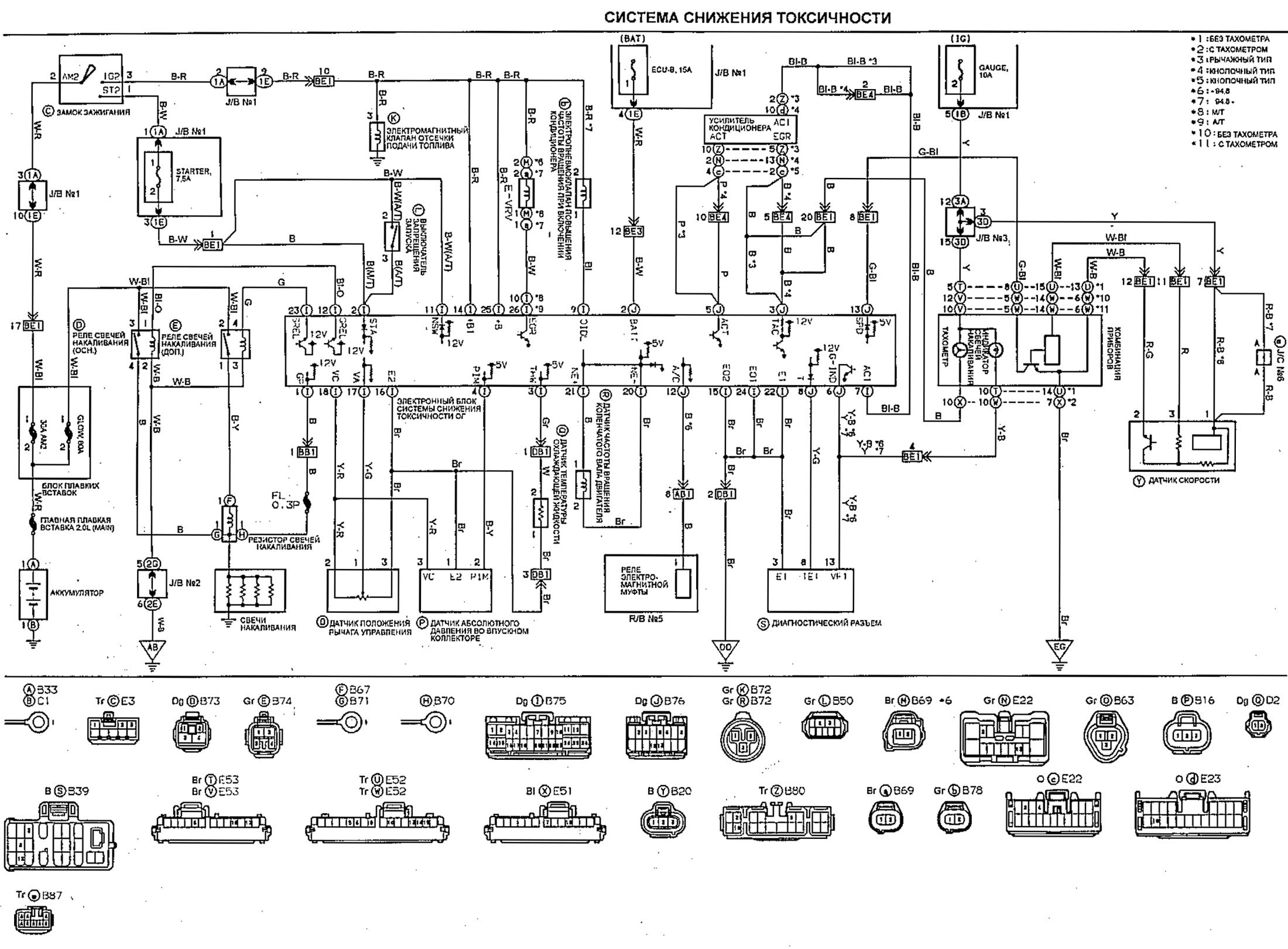

Если вход есть, вход общий, а выход есть только один, то получается, что причину надо искать где-то внутри – непосредственно в самом монтажном блоке. А для общего представления надо посмотреть ещё одну схему и совместить её с предыдущей, фото 04, ниже:

На фото 07: монтажный блок разобран, проверка при помощи контрольки, светодиод не горит, хотя подключен к общему контакту предохранителей АМ2 и EFI , это контакт ввода, а цепь между ними разомкнута. На фото 08: снял контактную пластинку, в которую вставлен предохранитель, подсоеденился к штырьку, который выходит из монтажной панели – горит зелёный светодиод, цепь исправна.

Посмотрим внимательнее,- фото 09.

Причина выяснена. А что сопутствовало? Это тоже интересно. Изучаем, рассматриваем, добираемся до истины…

Итак, наиболее вероятная причина неисправности следущая:

* Контакт со временем потерял свою жёсткость и вставляемый туда предохранитель перегревался и перегрев изменял свойства этой ламельки

Кудрявцев Михаил Евгеньевич

Рассмотрены автомобили седьмого поколения 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Блок предохранителей в моторном отсеке.

Общее расположение блоков моторного отсека.

1 — датчик абсолютного давления во впускном коллекторе,

2 — электронный блок управления ABS и модулятор давления (модели с 08.1998 г.),

• Как отказаться от доставки еды ситимобил водитель



• Ремонт раздатки киа бонго 3



• Где находится кран печки чери фора



• Не работает центральный замок е38



• Дэу ланос схема электрическая

Расположение блоков салона Toyota Camry XV20 (1996-01)

1. Блок предохранителей
2. Реле интеграции
3. Мигалка указателя поворота
4. ЭБУ круиз-контроля
5. Усилитель транспондерного ключа
6. Реле дневных ходовых огней (основное)
7. Усилитель кондиционера (ручной кондиционер)
8. Блок управления системой защиты от кражи
9. ЭБУ АБС (ABS и Traction ECU)
10. Компонентный стереоусилитель
11. Модуль управления двигателем
12. Узел управления кондиционером (автоматический кондиционер)
13. ЭБУ беспроводного дверного замка
14. ЭБУ блокировки переключения передач
15. Центральный узел датчика подушки безопасности

Предохранители салона Camry XV20 (1996-01)

Панель предохранителей расположена за лотком для монет со стороны водителя на приборной панели.

№		(А)	Назначение
1		20	Подогрев сиденья
2		10	Система кондиционирования, обогреватель заднего стекла, система запуска
3		10	Приборы и счетчики, фонари заднего хода, система круиз-контроля, система зарядки, система контроля тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания об обслуживании и предупреждающие зуммеры
4		20	1996-1998: Стеклоочистители и омыватели
25	1999-2001: Стеклоочистители и омыватели
5		10	Обогрев наружных зеркал заднего вида
6		15	Система круиз-контроля, антиблокировочная система тормозов, силовая антенна, система подушек безопасности SRS, преднатяжители ремней безопасности, противоугонная система, система управления блокировкой переключения передач, противобуксовочная система, система дневных ходовых огней, запирание с помощью беспроводной системы дистанционного управления, многоточечная система впрыска топлива /система последовательного многоточечного впрыска топлива
7		5	Приборы и счетчики, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8		15	Стоп-сигналы, система круиз-контроля, высокий стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9		10	Габаритные огни, подсветка номерного знака, задние фонари, передние боковые габаритные огни, система дневных ходовых огней, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10		15	Розетка
11		7.5	Бортовая система диагностики
12		15	Противотуманные фары
13		5	Датчики и счетчики, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
14		25	Система блокировки дверей с электроприводом, система защиты от кражи, система контроля люка топливного бака
15		7.5	Приборная панель и счетчик, аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, управление подсветкой панели приборов, сервисные индикаторы, подсветка панели управления кондиционером, подсветка пепельницы, аварийная сигнализация, система дневных ходовых огней, система управления подогревом сидений, обогрев заднего стекла , система автоматической коробки передач с электронным управлением
16		7.5	Аварийная мигалка
17		7.5	Аудиосистема, силовая антенна
18		15	Прикуриватель, система управления блокировкой переключения передач, электропривод управления зеркалами заднего вида, противоугонная система, электропривод дверных замков, система подушек безопасности SRS, преднатяжители ремней безопасности, обогреватель наружных зеркал заднего вида, система кондиционирования воздуха
19		–	Фильтр шума
20		–	Фильтр шума
21		40	Обогрев заднего стекла
22		30	Система управления стеклоподъемниками, сиденье с электроприводом, люк с электроприводом
23		40	1996-1999: Очиститель фар.
2000-2001: Предохранители POWER-OUTLET”, CIG”, RAD-№2″, TURN”, WIPER”, ECU-IG”, GAUGE” и HEATER”
Реле
R1	Власть
R2	Обогреватель
R3	Задний свет
R4	Реле интеграции

Блок предохранителей и реле №3 в салоне Toyota Camry XV30

Блок №3 находится в передней части автомобиля слева от рулевой колонки в торпедо. Однако доступ к блоку закрывает декоративная пластиковая крышка. В свою очередь открыть ее очень просто, потянув на себя. Например расположение декоративной крышки можно увидеть на фото ниже. Кстати на этом фото есть схема на которой указано расположение реле указателей поворота, которое вынесено из блоков.

Предохранители и реле в блоке №3 в салоне Toyota Camry XV30

Особенностью блока №3 является то, что предохранители и реле расположены с двух сторон блока. В итоге на схеме ниже мы также обозначим эти стороны под номерами. Так например сторона 1 расположена в панели прибором по направлению к водителю, а сторона 2 в сторону моторного щита. Между прочим в этом блоке на стороне 1 расположен предохранитель розетки прикуривателя, по традиции на схеме обозначим его красным цветом.

Таблица с описанием назначения предохранителей и реле блока №3

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	10	ECU−B	Антиблокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электрооборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2	7.5	DOME	Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти-информационный дисплей
3	15	CIG	Прикуриватель
4	5	ECU−ACC	Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5	10	RAD NO.2	Аудиосистема, навигация
6	15	POWER POINT	Розетка
7	20	RAD NO.1	Аудиосистема, навигация
8	10	GAUGE1	Комбинация приборов, часы, датчик наружной температуры, мульти-информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9	10	ECU−IG	Антиблокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электрооборудованием кузова, стеклоподъемники, противоугонная система, центральный замок,
10	25	WIPER	Стеклоочиститель
11	10	HTR	Кондиционер
12	10	MIR HTR	Подогрев зеркал
13	5	AM1	Система запуска
14	15	FOG	Передний противотуманный свет
15	15	SUN−SHADE	Задняя шторка
16	10	GAUGE2	Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17	10	PANEL	Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти-информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18	10	TAIL	Габаритный свет, освещение номерного знака
19	20	PWR NO.4	Задний левый стеклоподъемник
20	20	PWR NO.2	Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21	7.5	OBD	Диагностический разъем
22	20	SEAT HTR	Подогрев сидений
23	15	WASHER	Омыватель лобового стекла
24	10	FAN RLY	Вентилятор системы охлаждения
25	15	STOP	Лампы стоп-сигнала, дополнительный стоп-сигнал, антиблокировочная тормозная система, круиз-контроль
26	5	FUEL OPEN	Лючок бензобака
27	25	DOOR NO.2	Блок управления электрооборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28	25	AMP	Усилитель
29	20	PWR NO.3	Задний правый стеклоподъемник
30	30	PWR SEAT	Сиденья с электроприводом
31	30	PWR NO.1	Стеклоподъемник с водительской стороны, блокировка водительской двери, люк
32	40	DEF	Обогрев заднего стекла
Реле
R1	Противотуманный свет
R2	Габаритный свет
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стеклоподъемники

Блок предохранителей и реле №1 под капотом Toyota Camry XV30

По данным в блоке №1 сосредоточены предохранители отвечающие за системы безопасной эксплуатации автомобиля. Помимо всего он расположен в легкодоступном месте под капотом, вдоль левого переднего крыла. Притом для доступа к самим реле и предохранителям нужно лишь отжать пластиковые фиксаторы на защитной крышке и потянуть её вверх. Далее на фото показано его непосредственное расположение.

Предохранители и реле в блоке №1 под капотом Toyota Camry XV30

Таблица с описанием назначения предохранителей и реле блока №1

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	100	ALT	2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
	120	ALT	1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60	ABS NO.1	2002-2003: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
	50	ABS NO.1	2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15	HEAD LH LWR	Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15	HEAD RH LWR	Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5	DRL	Дневные ходовые огни
6	10	A/C	Кондиционер
7	–	–	Не используется
8	–	–	Не используется
9	–	–	Не используется
10	40	MAIN	Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40	ABS No.2	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30	RDI	Вентилятор системы охлаждения двигателем
13	30	CDS	Вентилятор системы кондиционирования
14	50	HTR	Кондиционер
15	30	ADJ PDL	Электрическая педаль газа
16	30	ABS No.3	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30	AM2	Система запуска, предохранители: “IGN” и “IG2”
18	10	HEAD LH UPR	Дальний левый свет
19	10	HEAD RH UPR	Дальний правый свет
20	5	ST	Комбинация приборов, стартер, зажигание
21	5	TEL	Телефон
22	5	ALT-S	Система зарядки аккумуляторной батареи
23	15	IGN	Система запуска
24	10	IG2	Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25	DOOR1	Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20	EFI	Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10	HORN	Звуковой сигнал
28	30	D.C.C	Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25	A/F	Блок управления двигателем
30	–	–	Не используется
31	10	ETCS	блок управления двигателем, круиз-контроль
32	15	HAZ	Указатели поворота, аварийная сигнализация
Реле
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем
