Проводка датчика кислорода лачетти

Инструкция по подключению датчика кислорода

Данная инструкция носит ознакомительный характер. Настоятельно рекомендуется доверять такую ответственную процедуру специалисту сервисного центра, обладающего соответствующим опытом работы.

Запомнить или записать расположение проводов датчика. Отсоединить штекер от электронной составляющей авто, не повредив и не разомкнув при этом провода самого зонда. Аккуратно вытащить старую лямбду.
Подрезать проводку нового универсального датчика так, чтобы каждый следующий кабель был на 4 см короче предшествующего (начинать можно с какого угодно). Также укоротить кабели от разъема старого зонда.
Поместить на каждый из проводов специальную изоляцию и водозащиту (широким концом водозащита обращена к точке соединения провода).
Снять с каждого провода 8 мм изоляции кусачками, затем надеть контактное соединение и сжать конструкцию так, чтобы соединение было идеальным, а неизолированные провода не выступали. Начинать соединение следует с наиболее короткого провода, так проще.
Передвинуть водозащиту с обоих концов проводки к соединению, полностью прикрыть место соединения изоляционной трубкой. Закрепить конструкцию при помощи горячего фена.
Монтировать непосредственно сам датчик, сняв защитный колпак. Распиновка проводов лямбды поможет проложить новую проводку по цветам точно так, как лежала старая. Подключать и крепить проводку необходимо аккуратно, чтобы она не соприкасалась с нейтрализатором, коллектором или другими частями авто, которые нагреваются до высоких температур.

Своевременная замена лямбда-зонда очень важна. Если ЭБУ автомобиля не будет получать достоверную информацию об уровне кислорода в выхлопе, то станет работать на основе усредненных параметров, таким образом топливно-воздушная смесь не будет оптимальной — это отрицательно повлияет на состояние автомобиля.

Наш автосервис в Санкт-Петербурге специализируется на диагностике и ремонте выхлопных систем самых разных авто, от ВАЗ до иномарок. Гарантируем высокое качество ремонта и короткие сроки. Не рискуйте своей техникой — обращение к профессионалам сбережет много нервов, а в перспективе и денег, ведь самостоятельный ремонт по советам с форумов может привести только к более серьезным неисправностям.

Прежде чем заменить датчик кислорода, нужно удостовериться, что именно он является причиной неправильной работы двигателя: провалы при разгоне, падение мощности, повышенный расход, троение двигателя. Для этого нам нужно проверить датчик кислорода.

Перечень возможных неисправностей лямбда-зонда (датчика кислорода):

неработающий подогрев;
потеря чувствительности — уменьшение быстродействия (как отремонтировать датчик (востановить чувствительность)?).

Как правило, смерть датчика чаще всего на автомобиле не фиксируется, если причина находится в чувствительности датчика. Но если произошел обрыв цепи подогрева датчика, то бортовой компьютер моментально выдаст вам ошибку.

Датчик детонации ВАЗ 2114, проверка, неисправности

Датчик положения распредвала. принцип работы, диагностика

Приветствую вас друзья на сайте ремонт авто своими руками

Автомобиль ВАЗ-2114 состоит не только из крупных узлов (к примеру, двигателя, трансмиссии, моста), но и из мелких элементов, важность которых многие просто недооценивают

Датчик детонации ВАЗ 2114

А ведь от слаженности работы всех элементов во многом зависит эффективность, мощность и общий ресурс силового узла. В данной статье рассмотрим датчик детонации ВАЗ 2114, его назначение, особенности проверки и основные поломки.

Назначение датчика детонации

Упомянутый выше датчик — небольшой прибор, который держит под контролем работу силового узла и реагирует на первые признаки детонации. Кроме этого, умное устройство не только фиксирует проблему, но и определяет ее реальную причину и характер.

С помощью сигнала, полученного от датчика, ЭБУ своевременно дает команду на корректировку основных характеристик и устраняет проблему.

Часто автолюбители не представляют, где находится датчик детонации на ВАЗ 2114. Здесь все просто. Устройство смонтировано на моторном блоке между цилиндрами 2 и 3. Лучше всего видно датчик, если смотреть от радиатора.

Минус такого расположения — неудобство для доступа. С другой стороны, датчик отличается простотой конструкцией, поэтому редко ломается.

Действие устройства построено на пьезоэффекте. При появлении детонации на датчике растет напряжение, которое подается на ЭБУ. Задача «мозга» в этой ситуации скорректировать настройку зажигания путем внесения изменений в систему зажигания.

Причины выхода из строя

На автомобиле ВАЗ 2114 может стоять два типа датчика — широкополосный и резонансный. Второй по своему виду выглядит как небольшая бочка, а второй — имеет форму таблетки. При этом устройства отличаются не только внешне, но и по принципу действия. На практике наиболее слабые — резонансные ДД (они более устаревшие).

Неисправности датчика детонации ВАЗ 2114 возникают по следующим причинам:

Низкое качество заливаемого в бак топлива. Допустим если октановое число меньше, чем должно быть, тем больше будет детонация.
Проблемы с наладкой угла опережения. Чтобы определить проблему, стоит проверить параметры угла зажигания (статистический и максимальный). В противном случае даже незначительная неисправность может привести к более серьезным поломкам (к примеру, появлению ошибок в детонации).
Повышение температуры сгорания топливовоздушной смеси по причине обеднения состава. Признаки неисправности датчика детонации ВАЗ 2114 реально выявить еще на ранней стадии по внешнему виду электродов на свече .
Появление любых дефектов (поломок) приводящих к противодействию в системе. В такой ситуации сгоревшие газы не могут нормально выйти из камеры сгорания, поэтому происходит детонация, а в этом нет ничего хорошего.
Ошибки в эксплуатации силового узла, к примеру, повышение нагрузки, появление нагара на деталях камеры сгорания, жаркий климат и так далее.

Как произвести проверку?

В период эксплуатации датчик детонации может «выдать» непонятные ошибки или же проявляется нестабильность в работе силового узла. В этом случае необходима диагностика или замена датчика детонации ВАЗ 2114.

Конечно же не стоит сразу тратиться на новый узел — некоторые работы можно провести своими руками. Чтобы проверить датчик детонации ВАЗ 2114, запаситесь набором торцевых ключей и вольтметром.

Действуйте в такой последовательности:

Снимайте датчик со своего места (здесь может понадобиться ключ на двадцать или на тринадцать);
выполняйте настройку вольтметра на рабочий режим (предел 200 мВ) и подключите к нему края проводов от ДД;
стучите обратной стороной отвертки по корпусу устройства и наблюдайте за цифрами на табло. Если реакции нет, то датчик неисправен и единственный выход — его замена.

Не отчаивайтесь, если обнаружена неисправность датчика. Приобрести устройство не составляет проблем — это можно сделать в любом магазине и цена его совсем не велика. Удачи на дорогах и конечно же без поломок.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

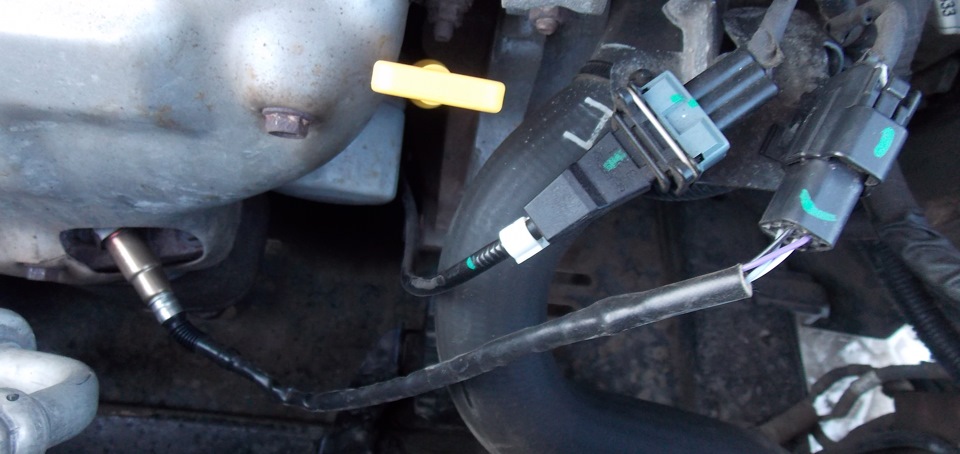

Снимаем управляющий датчик концентрации кислорода для замены, а также при замене выпускного коллектора двигателя. Датчик демонтируем при выключенном зажигании.

Сдвигаем с пластмассового держателя, закрепленного на кронштейне, колодку жгута проводов системы управления двигателем.

Нажав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем от нее колодку жгута проводов датчика. Снимаем теплозащитный экран выпускного коллектора (см. Снятие каталитического нейтрализатора).

Замена опорного подшипника шкода октавия тур
Замена тормозного цилиндра заз сенс
Помпа geely emgrand x7 аналог
Функции киа к 5
Р1293 ошибка шкода октавия тур

Как проверить лямбда зонд

Проверить лямбда зонд не так сложно, как кажется, но важно понимать постоянную дилемму автодиагноста — некорректная работа датчика вызвана его неисправностью или он так реагирует на какие-то некорректные процессы в двигателе или в системе управления двигателем?

Другими словами, если сигнал лямбда зонда указывает на обедненную смесь, то необходимо разобраться, может смесь действительно обеднена или может произошла разгерметизация выпускного тракта перед лямбда зондом, о которой я писал выше. То есть, в таких показаниях виноват сам датчик или он показывает реальную картину происходящего. Это самый сложный и самый ответственный этап, потому что именно он определяет путь дальнейших действий.

А бывают ситуации и более сложные, когда проблема не одна. Допустим, и выпускной коллектор подсасывает и топливный насос не дает достаточного давления. И то, и другое будет влиять на показания лямбда зонда.

Поэтому внимание и некоторая фантазия поможет быстро решить проблему и найти виновника. Многие пытаются проверить лямбда зонд мультиметром

Можно ли его так проверить? Конечно можно, по закону это не запрещено

Многие пытаются проверить лямбда зонд мультиметром. Можно ли его так проверить? Конечно можно, по закону это не запрещено

Вот только полученная информация таким способом мало что нам даст. Да, мы увидим изменяющееся напряжение, по которому можно судить, что датчик работает. А вот как он работает угадать сложно.

Поэтому наиболее лучший и бюджетный вариант проверки — это купить диагностический адаптер для своего автомобиля, который стоит не так уж и дорого. И установить на ноутбук какую-нибудь диагностическую программу.

Лично мой выбор:

Данным способом мы сможем многое сказать не только о состоянии лямбда зонда, но и о многом другом.

Идеальный сигнал лямбда зонда имеет пилообразную форму с нижним значением 0.1 В и с верхним значением 0.9 В, а также с частотой переключения не более 2 секунд

Какие могут быть неисправности у лямбда зонда:

слабая амплитуда переключений
низкая частота переключений
обрыв или полный отказ датчика
отсутствие переключений
немыслимые значения амплитуды

Если не понятно, то сейчас станет всё понятно.

Как определить частоту переключений? Вот я блеснул творчеством и нарисовал. Сетка на графике имеет размер 2 секунды (зеленый цвет). Два соседних верхних значения показаний лямбда зонда укладываются в этот промежуток (2 секунды). Значит датчик в норме

Я подобрал Вам несколько проблемных графиков для наглядных примеров.

Вот пример уставшего датчика, у которого время переключения составляет почти 10 секунд

Решение проблемы: Замена лямбда зонда

Следующий график показывает неисправный лямбда зонд, у которого вообще нет переключений. Просто прямая линия, которая гуляет то вверх, то вниз. Такое я пару раз наблюдал после того, как обрабатывали разъем лямбда зонда WD-40. Поэтому я всегда советую крепко подумать, прежде чем проводить похожие процедуры. К слову сказать, в большинстве случаев через пару недель датчик приходит в норму и начинает практически корректно работать.

Решение проблемы: Осматриваем разъем датчика на наличие конденсата и прочих нежелательных вещей. Если всё в норме, тогда меняем лямбда зонд.

Следующий случай показывает, как уставший лямбда зонд не выдает необходимую амплитуду 0.1-0.9 В. Вместо этого верхний сигнал датчика составляет примерно 660 мВ

А нижний не опускается ниже 330 мВ

Решение проблемы: Отключаем разъем от датчика. Если видим прямую линию 415 мВ, тогда меняем датчик

Если не видим прямую линию 415 мВ, тогда обращаем внимание на ЭБУ

Вот ещё один очень интересный момент, который мне доводилось видеть неоднократно. Лямбда зонд сходит с ума и вместо положенных 0.9 В выдаёт почти 5 В!

Сам датчик не может выработать такой сигнал. Что же происходит? Ответ прост — сигнальная цепь датчика периодически замыкает на цепь нагрева и подтягивает оттуда напряжение

Как видим, бывает и такое. Причем иногда выявить это довольно сложно, так как замыкание носит кратковременный и непостоянный характер. Приходится по несколько дней ездить с ноутбуком, чтобы поймать этот момент.

Решение проблемы: Проверяем наличие замыкания в проводке. Если всё отлично, тогда меняем лямбда зонд

Вот такие основные неисправности лямбда зондов встречаются чаще всего. Поэтому, если Вы наблюдаете что-то похожее на своих графиках, тогда стоит принимать меры.

Но на этом диагностика лямбда зонда не заканчивается. Вернее не диагностика самого лямбда зонда, а диагностика по лямбда зонду.

Технические требования к кабельному соединению

Для правильного функционирования и надежной работы датчика кислорода Лачетти необходимо обеспечить правильное кабельное соединение между датчиком и управляющим устройством. Для этого следует учитывать следующие технические требования:

1. Кабель

Кабель, используемый для соединения датчика кислорода Лачетти, должен

быть экранированным – чтобы предотвратить влияние внешних электромагнитных помех;
иметь достаточное сечение проводников – для обеспечения качественной передачи сигнала;
быть гибким и износостойким – для удобства монтажа и надежной работы на длительном промежутке времени;
соответствовать стандартам безопасности – для обеспечения безопасности обслуживающего персонала.

2. Разъемы

Разъемы, используемые для подключения кабеля датчика кислорода Лачетти, также должны соответствовать определенным требованиям:

Быть надежными и прочными – чтобы исключить возможность случайного обрыва соединения;
Иметь хороший контактный пресс – чтобы обеспечить надежное соединение и минимизировать потери сигнала.

Также следует обращать внимание на информацию от производителя датчика кислорода Лачетти и управляющего устройства, так как у них могут быть специфические требования к кабельному соединению

Важно учесть, что правильное кабельное соединение является одним из ключевых факторов для надежной работы датчика кислорода Лачетти, поэтому необходимо придерживаться указанных технических требований

Чем и как можно проверить лямбду

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Как пользоваться тестовым модулем лямбда-зондов

Дом
Продукты
- NOXEM 129
- NOXEM 130
- NOXEM 402
- Онлайн-диагностика. N43 / N53 серии E и F
- F серия. Диагностика датчика NOx
- MSD80 Ремонтная служба
Блог
- Все о NOx
  - Черновой пробег. Ошибки обрезки. Скрытая причина
  - серии E. Режимы работы N43 / N53.Проверка работоспособности стратифицированного заряда
  - Каталитический нейтрализатор оксида азота 30EA, сульфированный
  - 30E9 катализатор оксида азота, старение
  - Замена датчика NOx
  - Датчик NOx. Проблемы и проверка работоспособности
  - Подробнее…
- Perfect N53
  - Отлично работающий N53 за несколько часов!
  - Черновой ход. Резюме
  - Неравномерный ход. Как действовать
  - Алгоритм обнаружения пропусков зажигания, и он не работает
  - Выпуск программного обеспечения MSD80
  - Обновление программного обеспечения MSD80.Часть 1.
  - Обновление программного обеспечения MSD80. Часть 2.
  - Подробнее…

Особенности датчика кислорода

Принцип работы

Датчик кислорода работает на основе электрохимического принципа. Внутри датчика находятся два электрода, покрытые специальным материалом, обладающим электрохимическими свойствами. Один из электродов соприкасается с отработавшими газами, а другой находится в кислородном окружении.

При наличии разности потенциалов между двумя электродами происходит электрохимическая реакция, что приводит к появлению электрического сигнала. Величина этого сигнала пропорциональна содержанию кислорода в отработавших газах. Датчик передает полученную информацию в электронную систему управления двигателем, где результаты анализируются и используются для корректировки состава топливовоздушной смеси.

Требования к датчику кислорода

Датчик кислорода должен обладать высокой точностью измерения и быстрым откликом. Он также должен быть устойчив к воздействию высоких температур и загрязнений, так как находится вблизи двигателя, где температура может достигать высоких значений, а отработавшие газы могут содержать различные примеси.

Большинство датчиков кислорода имеют нагревательный элемент, который позволяет поддерживать постоянную температуру датчика и тем самым повышать его точность и быстроту отклика. Для защиты от загрязнений, датчики обычно располагаются в местах, где возможно минимальное воздействие посторонних частиц и дыма.

Преимущества датчика кислорода

Преимущество
Описание

Повышение эффективности двигателя
Благодаря работе в системе закрытого цикла, датчик кислорода позволяет оптимизировать смесь топлива и воздуха, что приводит к повышению мощности и экономичности двигателя.

Снижение выбросов вредных веществ
Датчик кислорода помогает контролировать содержание кислорода в отработавших газах и тем самым уменьшает выбросы вредных веществ, таких как окиси азота и углеводороды.

Повышение надежности работы двигателя
Благодаря контролю смеси топлива и воздуха, датчик кислорода помогает предотвращать некорректную работу двигателя и повышает его надежность.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Проверка работоспособности датчика после распиновки

После того, как была проведена распиновка датчика кислорода Лачетти, рекомендуется проверить его работоспособность перед установкой обратно в автомобиль. В этом разделе мы рассмотрим несколько шагов, которые помогут в проведении данной проверки.

Шаг 1: Внешний осмотр

Внимательно осмотрите датчик кислорода на наличие повреждений, трещин, изъянов или других видимых дефектов. Если датчик имеет какие-либо видимые повреждения, замените его, так как это может негативно сказаться на его работе.

Шаг 2: Подключение к диагностическому сканеру

Для проверки работоспособности датчика кислорода рекомендуется подключить автомобильный диагностический сканер. Сканер позволит вам получить доступ к параметрам датчика и проверить его работу в реальном времени.

Просмотрите параметры датчика на сканере, включая значения напряжения, сопротивления и сигнала кислорода. Убедитесь, что значения находятся в нормальном диапазоне и не выходят за пределы указанных спецификаций производителя.

Шаг 3: Проверка сигнала датчика

Для проверки работы датчика кислорода можно использовать мультиметр. Установите мультиметр в режим измерения напряжения в постоянном режиме. Подключите один из проводов мультиметра к сигнальному проводу датчика, а другой провод мультиметра – к заземленной точке автомобиля.

Запустите двигатель автомобиля и наблюдайте показания мультиметра. Убедитесь, что напряжение меняется в соответствии с параметрами на диагностическом сканере. Если напряжение остается постоянным, это может свидетельствовать о неисправности датчика.

Если при выполнении всех проверок датчик кислорода работает нормально, вы можете установить его обратно в автомобиль и убедиться, что система выхлопных газов функционирует правильно.

Где можно приобрести качественный кислородный датчик Лачетти

1. Официальный дилер Шевроле

Официальные дилеры Шевроле предлагают оригинальные запчасти и аксессуары для автомобилей Лачетти. Вы можете обратиться в ближайший дилерский центр и заказать кислородный датчик, который будет соответствовать всем стандартам и требованиям производителя.

Важно: при выборе датчика, убедитесь, что он совместим с вашим автомобилем Лачетти и соответствует всем техническим характеристикам. Установка качественного кислородного датчика Лачетти позволит вам поддерживать оптимальное соотношение топлива и воздуха, что повысит надежность и производительность вашего автомобиля

Установка качественного кислородного датчика Лачетти позволит вам поддерживать оптимальное соотношение топлива и воздуха, что повысит надежность и производительность вашего автомобиля.

Общие правила подключения

Начиная с 1999 года на автомобили, как правило, устанавливаются циркониевые либо титановые кислородные датчики, отвечающие определенным стандартам относительно расцветки проводов. Количество проводов — обычно четыре. Чуть ниже представлены таблицы для тех и других зондов. В подавляющем большинстве случаев для проверки вам потребуется первая таблица — для циркониевых датчиков, но изредка можно встретить и титановые.

Если при сверке выявлено, что сочетание цветов в одной из колонок таблицы соответствует цветам проводов лямбда-зонда вашего автомобиля, то это означает, что зонд конструктивно устроен именно так, и распиновку следует производить в соответствии с этими данными.

Предназначение	Сочетания цветов (циркониевые зонды)
1	2	3	5	6
Сигнал (плюс)	Синий	Черный	Черный	Фиолетовый	Зеленый
Сигнал (минус)	Белый	Серый	Серый	Бежевый	Белый
Нагреватель (плюс)	Черный	Фиолетовый	Белый	Коричневый	Черный
Нагреватель (минус)	Черный	Белый	Белый	Коричневый	Черный

Предназначение	Сочетания цветов (титановые зонды)
1	2
Сигнал (плюс)	Серый	Желтый
Сигнал (минус)	Серый	Черный
Нагреватель (плюс)	Черный	Красный
Нагреватель (минус)	Черный	Белый

Совет по использованию таблицы:

Проверьте провода датчика кислорода в своем авто.
Сравните их цвета с колонками в таблицах.
Если с одной из них цвета полностью совпадают, значит, у вас именно такая конструкция и от нее следует отталкиваться.

Например, ваш лямбда-зонд оснащен четырьмя проводами таких цветов: бежевый, фиолетовый и два коричневых. Такое же сочетание указано в четвертой колонке первой таблицы. Значит, у вас циркониевое устройство с такими же проводами и принципом работы. Далее смотрим первую колонку этой же таблицы и видим, что расположение проводов по схеме следующее: бежевый идет на массу (минус), фиолетовый отвечает за передачу сигнальных данных, а два коричневых нужны для работы нагревателя. Таким образом вы сможете безошибочно определить провода по их оттенкам.

Установка датчика кислорода Лачетти: пошаговая инструкция

Шаг 1: Подготовительные меры

Перед установкой датчика кислорода необходимо расслабиться и обеспечить безопасность работ. Для этого рекомендуется выключить двигатель, отсоединить отрицательный клеммный зажим аккумулятора и оставить его на некоторое время. Также рекомендуется надеть защитные перчатки и очки, чтобы защититься от возможных повреждений.

Шаг 2: Расположение датчика кислорода

Датчик кислорода на Chevrolet Lacetti обычно находится на выхлопной системе автомобиля, неподалеку от выпускного коллектора. Для доступа к нему возможно потребуется поднять заднюю часть автомобиля и убедиться в том, что вокруг датчика достаточно места для работы.

Шаг 3: Снятие старого датчика

При помощи подходящего инструмента (обычно гаечный ключ или специальная головка) отключите проводку датчика и аккуратно снимите его с выхлопной системы. Будьте внимательны и осторожны, чтобы не повредить датчик или окружающие детали.

Шаг 4: Установка нового датчика

Прежде чем устанавливать новый датчик кислорода, убедитесь, что он совместим с вашим Chevrolet Lacetti. Сравните его с размерами и характеристиками старого датчика. При необходимости, проконсультируйтесь с руководством по эксплуатации или обратитесь к специалистам.

Аккуратно установите новый датчик в выхлопную систему и подсоедините проводку согласно инструкции производителя. Убедитесь, что все соединения крепкие и надежные.

Шаг 5: Испытание нового датчика

После установки нового датчика кислорода рекомендуется провести тестирование, чтобы убедиться в его корректной работе. Для этого необходимо включить двигатель и проверить, нет ли у него проблем с разгоном, неравномерным ходом или экономичностью. Если все работает правильно, то установка датчика прошла успешно.

Следуя этой пошаговой инструкции, вы сможете самостоятельно установить новый датчик кислорода на своем Chevrolet Lacetti. Если у вас есть какие-либо сомнения или вопросы, рекомендуется обратиться к специалистам или сертифицированному сервисному центру для получения дополнительной помощи.
