Где находится датчик детонации на 16-ти клапанном ваз-2112?

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

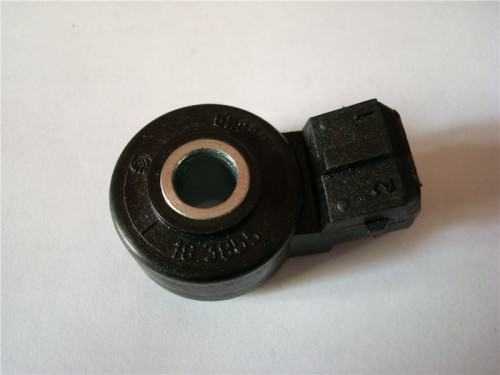

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

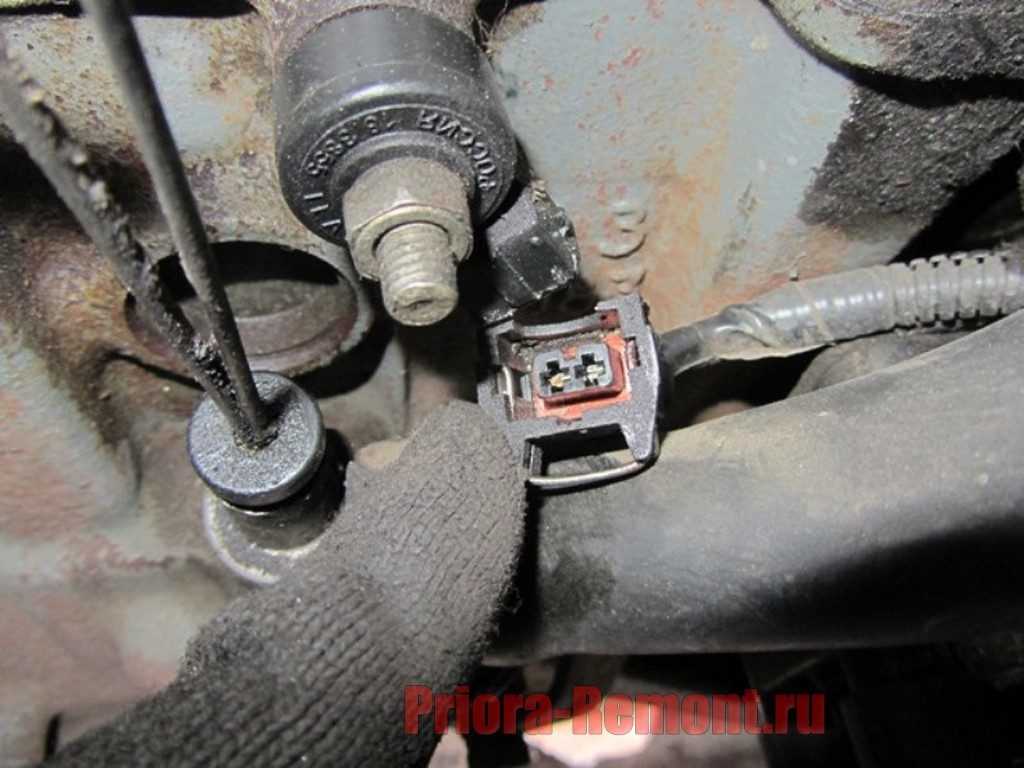

Расположение прибора на Приоре

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Место расположения ДУТ

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Внешний вид ДУТ

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Видео «Как заменить ДУТ на автомобиле Лада Приора»

В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Место расположения ДУТ

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Внешний вид ДУТ

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Видео «Как заменить ДУТ на автомобиле Лада Приора»

В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Датчик детонации ВАЗ 2112

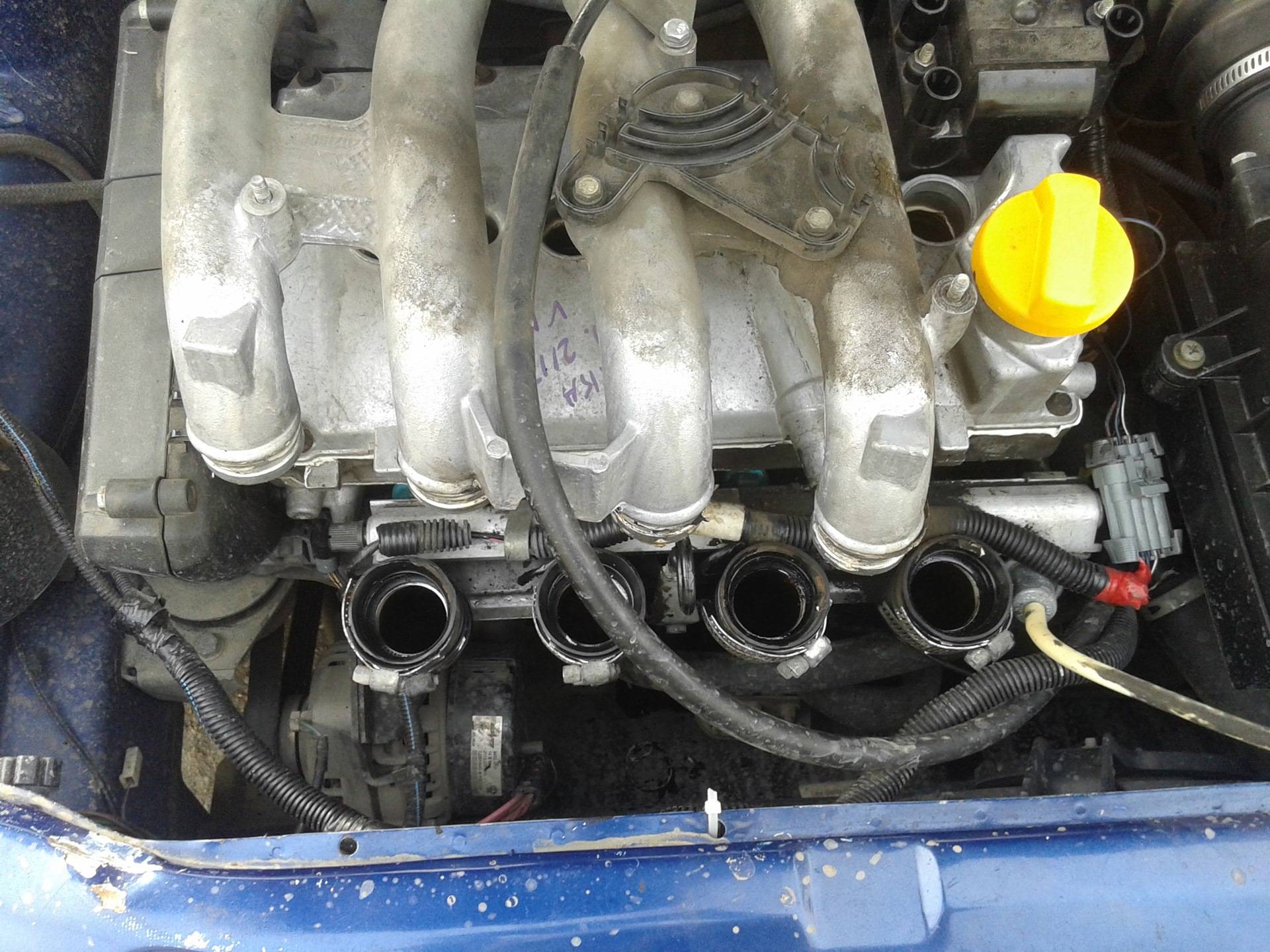

Где находится ДД: на шпильке блока цилиндров, с фронтальной стороны. Для обеспечения доступа с целью профилактики (замены) необходимо предварительно демонтировать металлическую защиту.

Датчик детонации на ВАЗ 2112: расположение, за что отвечает, цена, артикулы

ДД «Авто-Трейд» 170255	От 270
«Омега» 171098	От 270
«AURORA» 104816	От 270
«Авто-Электрика» 160010	От 300
«ГЕОТЕХ» 119378	От 300
«Калуга» оригинал 26650	От 300
«Валекс» 116283 (8 клапанов)	От 250
Fenox (ВАЗ 2112 16 клапанов) 538865	От 250

Частые причины детонации

• Топливная смесь с низким содержанием октанового числа;
• Специфичность конструкции двигателя, объем камеры сгорания, количество цилиндров;
• Нетипичные условия эксплуатации технического средства;
• Обогащенная или обедненная горючая смесь;
• Некорректно выставленный угол опережения зажигания;
• На внутренних стенках большое скопление нагара;
• Увеличенный уровень теплоотдачи.

Принцип работы ДД

Функционал основан на работе пьезоэлемента. Внутри конструкции ДД вмонтирована пьезоэлектрическая пластина. При возникновении детонации на пластине создается напряжение. Величина напряжения не велика, но вполне достаточно для создания колебаний.

Чем больше частота, тем выше напряжение. Когда колебания превышают максимальный диапазон, электронный блок управления автоматически корректирует угол системы зажигания в сторону его уменьшения. Зажигание работает на опережение.

Когда колебательные движения исчезают, угол зажигания восстанавливается в изначальное положение. Таким образом, достигается максимальная эффективность работы силового агрегата в конкретных условиях эксплуатации.

Признаки неисправности ДД

• Электронный блок управления двигателем (ЭБУ) на приборной панели сигнализирует ошибками: Р2647, Р9345, Р1668, Р2477.
• На холостых оборотах мотор работает нестабильно.
• При движении под горку двигатель снижает обороты, требуя переход на пониженный ряд передач. Хотя подъем не затяжной.
• Потребление горючего стремительно возросло без веских на то оснований.
• Затрудненный запуск мотора «на горячую», «на холодную»;
• Беспричинные остановки двигателя.

Как проверить датчик детонации, самостоятельно заменить на ВАЗ 2112

Уведомление о наличии системной ошибки на приборной панели не гарантирует 100% неисправность ДД. Порой достаточно ограничиться профилактикой, продувкой и функциональность оборудования восстановлена.

На практике мало кто из владельцев об этом знает и пользуется. Чаще всего, заменяют новым. Не всегда это рационально с экономической стороны.

Для объективности данных проведите комплексную диагностику с применением цифрового оборудования. В «гаражных условиях» воспользуйтесь таким прибором, как мультиметр. Датчик имеется в наличии у большинства автолюбителей.

В случае отсутствия прибора его можно приобрести в любом автомагазине, авторынке, интернет каталогах.

Пошаговая диагностика

• Устанавливаем машину на смотровой канал. В качестве альтернативы используем гидравлический подъемник;
• Открываем капот для улучшения зоны видимости;
• Из-под днища отвинчиваем шесть винтов – крепежей металлической защиты. Извлекаем ее с посадочного места;
• Под корпусом выпускного коллектора предустановлен ДД. Аккуратно поддеваем колодку с проводами, разъединяем контакт;
• Подводим к концевикам клеммы мультиметра;
• Замеряем фактическое сопротивление, сопоставляем полученные результаты со стандартами, которые указаны в инструкции по эксплуатации;
• На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.

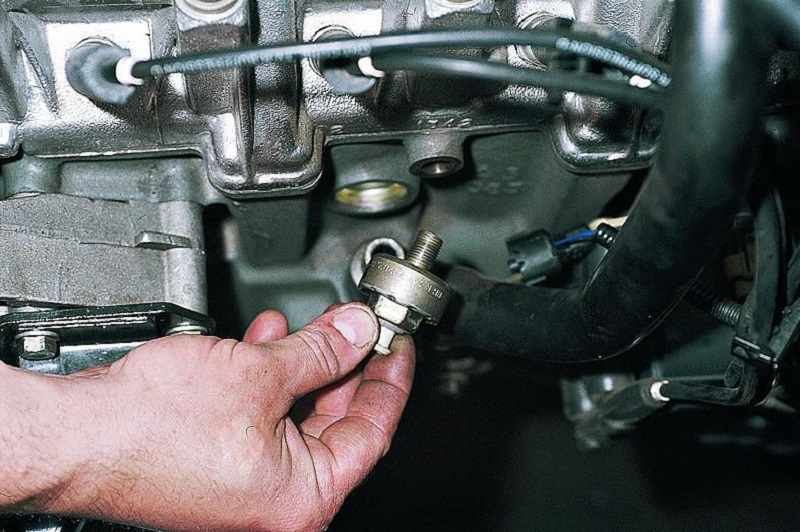

Руководство по замене датчика детонации на ВАЗ 2112

Необходимые материалы, инструменты:

• Рожковой ключ на «14»;
• Вороток, удлинитель воротка;
• Новый ДД;
• Дополнительное освещение по мере необходимости.

Регламент:

• Устанавливаем машину на смотровой канал;
• Отключаем силовые клеммы от аккумулятора;
• Отвинчиваем и снимаем металлическую защиту с поддона картера;

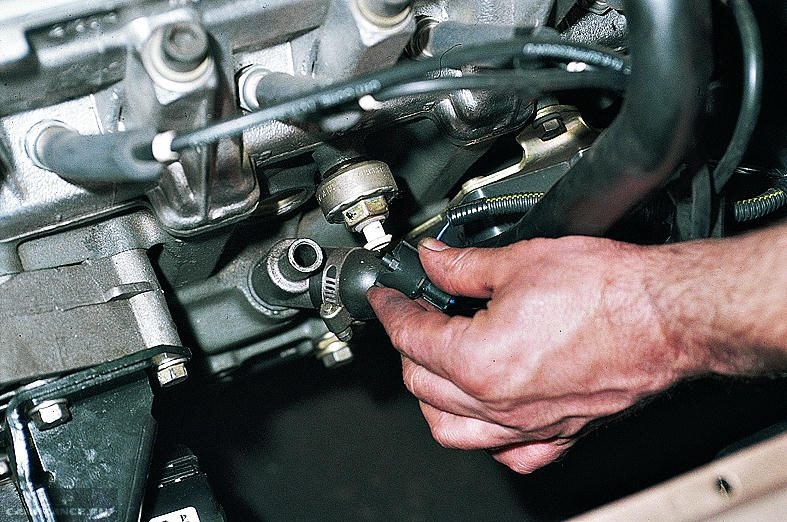

• Отсоединяем колодку с проводами, аккуратно поддев клеммы отверткой с плоским наконечником;
• Ключом выкручиваем гайку – фиксатор, снимаем ДД с посадочного места;
• Заменяем оборудование новым;
• Надеваем колодку с проводами;
• Привинчиваем металлическую защиту.
• Собираем конструкцию в обратной последовательности. Замена завершена.

Средний срок эксплуатации ДД неограниченный, но на практике не более 4 — 5 лет. Длительность ресурса зависит от условий использования, климатических особенностей региона, частоты эксплуатации.

Как заменить датчик самостоятельно?

Большинство автолюбителей предпочитают выполнять замену описанного элемента на ближайшей станции технического обслуживания. Времени данная операция у специалистов занимает минимум – буквально 15–20 минут. При этом их услуги будут стоить дороже стоимости нового механизма.

Далеко не все водители готовы платить за столь незначительный и по большому счету совсем не сложный сервис свои деньги. Им мы расскажем, как произвести замену сигнализатора детонации. Находится он возле воздушного фильтра с левой стороны от автомобильного двигателя, между блоками цилиндров (между вторым и третьим). Подобраться к нему в условиях собственного гаража непросто, но вполне реально.

Определив местоположение датчика, вооружайтесь ключом, который позволит открутить болт на 12, и приступайте к замене вышедшего из строя элемента по такой схеме:

• демонтируем озвученный болт;
• надавливаем на фиксатор (он выполнен в виде обычной скобы), удерживающий штекер питающих проводов, и вытягиваем этот самый штекер;
• устанавливаем новый датчик, убрав старый;
• вставляем штекер назад и закручиваем болт на 12.

Главная →

Обслуживание и Ремонт → Ремонт → Диагностика →

Как проверить

Если
компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко
выраженных симптомов неисправности может и не быть. Если произойдет поломка, она
будет считаться электронной, так как прибор — часть электроники автомобиля.

Проверка датчика детонации мультиметром

Поломка
устройства может возникнуть по самым разным причинам – например, из-за
неисправности самого прибора, замыкания системы или обрыва сигнального провода.
Что провести самостоятельную диагностику, нужно определить, где находится
датчик. В руководстве по эксплуатации авто есть информация об этом.

Далее
начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем
отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните,
что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система
предусматривает определенную защиту в виде компенсаторов, но от сильного
механического воздействия она не спасет. Разбирать датчик не стоит, так как
герметичность корпуса нарушать недопустимо.

Проверять
лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать
прибор с короткими проводами. Щуп минуса подключается к отверстию датчика,
расположенному в центре, а плюсовой — к разъему управления. Если прибор
исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если
устройство неисправно, активности не будет. Можно провести проверку несколькими
устройствами — тогда не останется сомнений, что процедура проведена корректно.
После диагностики проводится замена дефектного сенсора.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

https://carnovato.ru

Назначение датчика детонации

На автомобиле ВАЗ 2110 используется два вида датчиков детонации. До 2003 года устанавливался одноконтактный резонансный ДД. С 2002 года на ВАЗ 2110 с двигателем на 8 клапанов и 16 клапанов начали применять широкополосные датчики детонации. ДД нового и старого образца являются полностью невзаимозаменяемыми, так как имеют разное крепление и принцип работы.

Широкополосный датчик имеет форму круглого тора. По его центру присутствует отверстие, через которое вставляется болт крепления. С боку ДД есть разъем, служащий для подключения цепи, объединяющей с электронным блоком управления.

Резонансный датчик детонации не требует болта для своей фиксации на двигателе. Непосредственно на его корпусе имеется резьба, с помощью которой измеритель можно вкрутить на посадочное место.

Внутри корпуса ДД имеется чувствительный элемент. Он реагирует на вибрации. В случае резонансного измерителя контроль производится в узком диапазоне. Вибрации преобразуются измерителями в электрический сигнал, обладающий определенной амплитудой и частотой.

В электронный блок управления постоянно поступают сигналы ДД. В модуле происходит контроль и анализ амплитуд и частот входящего напряжения. Отклонение за пределы номинального диапазона говорит о появлении детонации. В таком случае ЭБУ по заложенному алгоритму корректирует работу силового агрегата.

Устранение детонации сводит к минимуму паразитные разрушающие нагрузки, которые воздействуют на цилиндропоршневую группу. Поэтому основным назначением ДД можно считать быстрое определение возникновения вибрации и детонации, что является залогом увеличения срока службы мотора ВАЗ 2110. Вот за что отвечает датчик детонации.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Датчик детонации ВАЗ 2110: признаки неисправности и диагностика

В статье вы узнаете о том, как работает датчик детонации ВАЗ 2110, признаки неисправности его рассмотрите внимательно. Автомобиль сейчас не просто средство передвижения или роскошь, в первую очередь он является набором современных технических решений. Причем это можно наблюдать как в элементах строения кузова, так и в системах торможения, охлаждения, а самое главное – электрооборудования.

Именно эта система считается самой сложной и требовательной, без нее не будет нормально функционировать вся машина в целом. Даже за правильную работу двигателя отвечает множество датчиков и исполнительных механизмов, которые управляются электронным блоком. Вот про это и хотелось бы поговорить более подробно.

Общие сведения о датчике детонации

Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления.

Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук.

Обычно это происходит при нарушении пропорции бензина и воздуха.

Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС.

Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется).

Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.

Современные автомобили оснащаются датчиками двух конструкций:

1. Широкополосные.
2. Резонансные.

В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.

При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше.

В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем.

К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.

Поломка датчика детонации

Причин появления стуков может быть великое множество – это и неверно сформированная топливовоздушная смесь, и иной УОЗ, и перегрев двигателя.

И всего этого будет достаточно, чтобы двигатель начал неправильно работать. Очень часто нарушается работа, но сам датчик детонации ВАЗ 2110 функционирует вроде бы.

Неточный сигнал является причиной того, что двигатель подтраивает, появляется стук.

Нередко просто окисляются контакты, значение напряжения на выходе устройства изменяется, ЭБУ производит корректировку не для конкретного режима работы двигателя.

Для диагностики датчика детонации ВАЗ 2110 необходимо снять его, после чего подключить к вольтметру: «-» к корпусу, «+» к единственному проводу.

Желательно, чтобы предел на вольтметре был не более 0,5 Вольт, так как генерация очень слабого по амплитуде сигнала происходит.

Концом отвертки нанесите несколько ударов, различных по силе. Стрелка вольтметра должна отклониться на разное расстояние от нулевого значения. Если не происходит никакого отклонения, то можно говорить о поломке датчика детонации.

Но вполне вероятно, что на выходе устройства сигнал будет присутствовать, однако, работа ДВС окажется нестабильной. В этом случае потребуется полностью диагностировать проводку на предмет разрушения. При наличии неисправности в цепи датчика (или его самого) обязательно загорится контрольная лампа на приборной панели ВАЗ 2110.

  И нужно внимательно осмотреть всю цепь, проверить ее на наличие обрыва и короткого замыкания.
