Датчик кислорода форд фокус 2

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

всё время 0,1 — мало кислорода
всё время 0,9 — много кислорода
Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

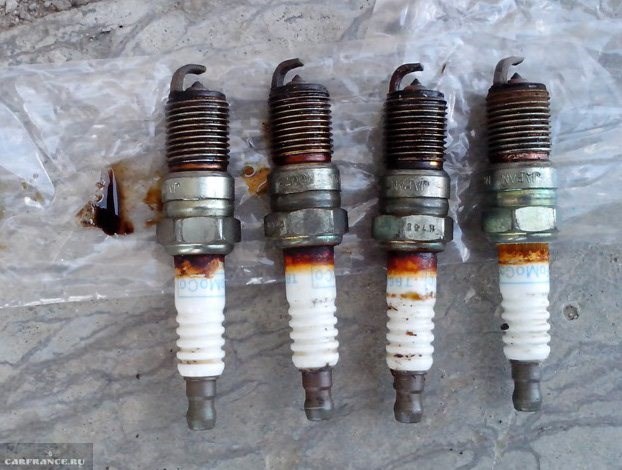

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Назначение датчика кислорода

Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.

В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.

Влияет ли лямбда зонд на запуск — что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

отключить аккумуляторную батарею;
отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30–40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из‐за обрыва сигнального провода, а второй из‐за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно‐фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

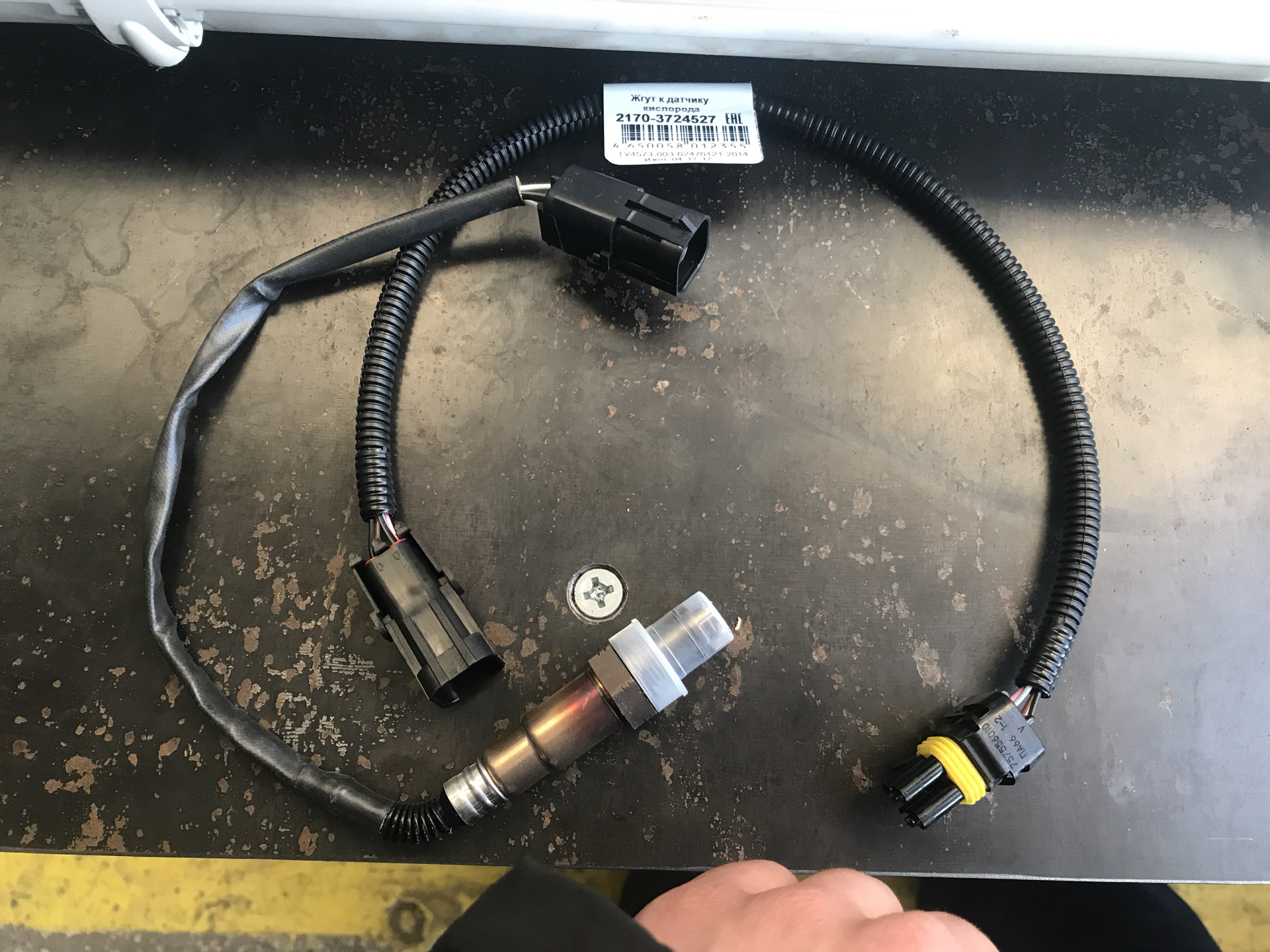

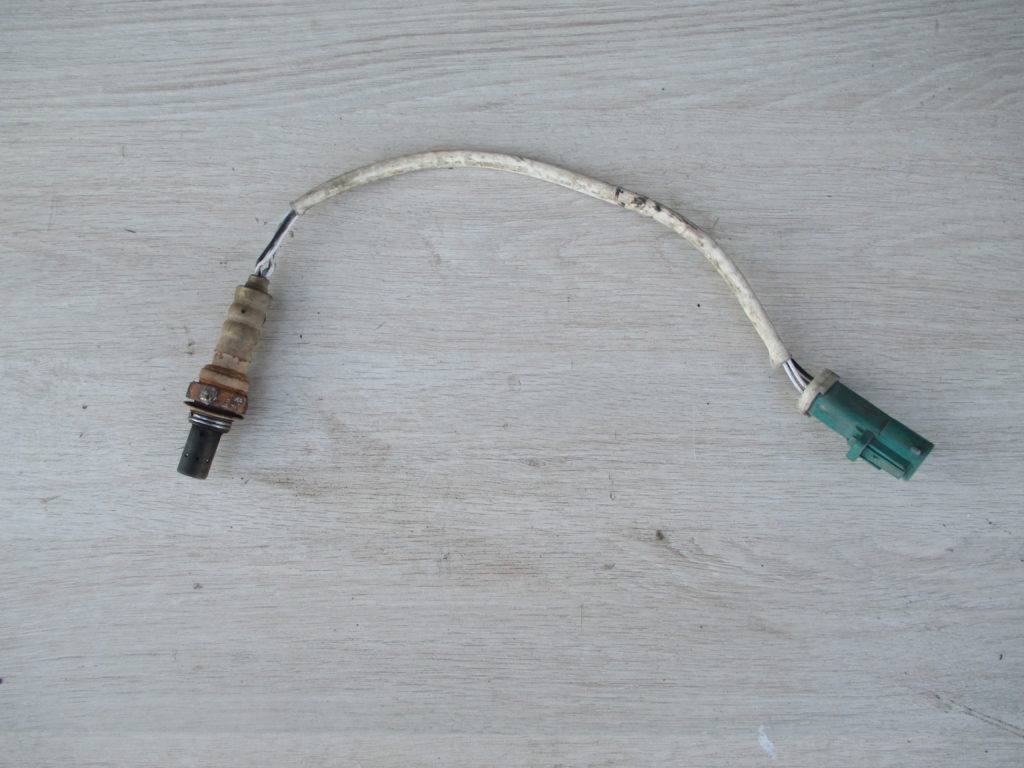

Замена датчика

Прежде чем демонтировать устройство, рекомендуется заглушить автомобиль и снять клеммы с аккумуляторной батареи.

Для того чтобы снять лямбда-зонд, необходимо отсоединить прикрепленные к нему провода, достать датчик из разъема и выкрутить с помощью ключа. Но поскольку он работает при высоких температурах, то снять просто с помощью ключа его будет не возможно. Для того чтобы облегчить задачу, рекомендуется использовать WD-40, либо же использовать баллонный ключ с усилителем.

Не рекомендуется производить сразу же замену, поскольку отсоединенное устройство может быть рабочим. Для начала рекомендуется проверить его на работоспособность. Для этого берется вольтметр и подключается к устройству. Запускаем автомобиль и необходимо немного поднять обороты до 2500 чтобы прогреть двигатель.

После этого оставляем машину работать на холостых оборотах и смотрим на показания вольтметра. На табло должны быть значения больше 0.8. Если показания меньше необходимых значений или держатся на нуле, то придется производить замену. Также необходимо произвести осмотр снятого устройства на наличие свинца или сажи. Если такие элементы присутствуют, то можно без проверки сразу же приступать к замене, поскольку данный признак указывает на несоответствие октанового числа в топливе, которое использовалось.

В старых версиях автомобиля до 2005 года имеется только один датчик кислорода. На новых версиях их используется 2, и они располагаются оп разным сторонам катализатора.

Процесс замены производится аналогичным образом. Но бывает так, что датчики прикипают намертво, поэтому рекомендуется использовать молоток для того чтобы отбить датчик и увеличить возможность его демонтировать. В крайних случаях датчик просверливают с помощью дрели и вставляют прут для того чтобы открутить с помощью него. В стандартных ситуациях используется ключ на 22 в виде балонника или же рожковый.

Какой выбрать датчик: оригинальный или аналог

Приобрести датчик кислорода не составит большого труда. Подобные детали обычно в наличии в большинстве автомобильных магазинов. Но перед водителем всегда встает выбор: оригинал или аналог? Каждый имеет свои достоинства и недостатки.

Оригинальные датчики

Главное преимущество оригинальных деталей – сравнительно большой ресурс. При этом отсутствуют проблемы с установкой. В продаже имеются как изготовленные непосредственно в США компоненты, так и собранные на территории России.

Наименование производителя	Артикул	Стоимость, рублей
Ford США	5L8Z9F472BA 5C5Z9F472AA 5W6Z9G444AA	От 5 900 От 4 700 От 3 270

В продаже представлено несколько различных модификаций. Выбирать определенную следует с учетом установленного мотора. Установка неподходящего датчика может доставить некоторые затруднения. Например, двигатель будет работать неровно, «тупить».

Качественные аналоги

Обычно аналоги обходятся на порядок дешевле оригинальных компонентов – но подобное правило действует далеко не всегда. Желательно заранее ознакомиться со всеми тонкостями. Однако существуют аналоги, которые по своему качеству не уступают представленным на рынке оригиналам.

Наименование	Артикул	Стоимость, рублей
Beru	OPH002	От 7000
Bosch	0 258 986 602	От 3800
Denso	DOX-0150	От 4700

Как убрать ошибку лямбда-зонда, когда горит датчик. Советы мастера

Если на автомобиле предусмотрен лямбда-зонд, то это означает, что без него двигатель не сможет нормально работать. По крайней мере, с «родной» прошивкой (топливной картой), так как в алгоритме заложена корректировка работы мотора по показаниям датчика кислорода.

Горит ошибка лямбда-зонда: причины и диагностика

Если датчик кислорода пришел в негодность, появляются такие симптомы:

При работе двигателя на холостом ходу ощущается «троение», будто один цилиндр не функционирует. Но прежде чем грешить на лямбда-зонд, удостоверьтесь, что система зажигания работает в штатном режиме.
Заметное увеличение расхода бензина — до 12 л/100 км и больше.

Если при ремонте ГБЦ не использовалась паста притирочная для клапанов, то такие симптомы тоже могут выскочить. Ремонт необходимо выполнять максимально качественно.

В случае выхода из строя датчика «CHECK ENGINE» может и не высвечиваться. Все ошибки датчика кислорода представлены в таблице:

При появлении последней (Р1115) ошибки все вышеперечисленные симптомы начинают проявляться. Эта ошибка лямбда-зонда считается самой распространенной на большей части автомобилей.

Устранение неисправностей

При обрыве контактов в цепи нагревателя нужно выявить место и провести спайку. Если нужно, то зачистите контакты наждачной бумагой и WD-40. Если на корпусе лямбда-зонда появился нагар, необходимо провести чистку

Важное условие — нельзя применять наждачную бумагу. Лучше использовать жидкости, разъедающие ржавчину и не оставляющие на поверхности налет

Контроль выхлопных газов лямбда зондом

Кислород необходим и для химических процессов в катализаторе, для полной нейтрализации угарных газов. С целью контроля и регулирования этого показателя, за катализатором встроили второй лямбда – зонд.

Полное сгорание горючего и максимальное КПД мотора соответствует показателю λ = 1 (коэффициент избыточного кислорода). Смесь горючего с воздухом, при таком показателе, называется стехиометрическая. Отклонение в сторону уменьшения (т.е. λ 1) означает уменьшение доли топлива в смеси. Бедная смесь становится причиной перебоев в работе двигателя. Отклонения от нормы происходит постоянно и ЭБУ находится в режиме непрерывного контроля датчика λ-зонда.

На эффективный уровень работы этот датчик переходит после нагревания до высоких температур (порядка 300 градусов). Это обусловлено его строением. Он работает как гальванический элемент, с твердым циркониевым электролитом, упроченного окисью иттрия и покрытого напылением электрода из платины. Так вот, только после нагревания до нужной температуры твердый электролит проявляет токопроводящие свойства, а значит, на выходах датчика формируется напряжение.

По своей конструкции датчики различаются по количеству проводов и присутствию обогревательного элемента. Первоначально такие приборы нагревались исключительно от выхлопных газов. Они имели 1 или 2 провода. В целях повышения эффективности, датчики снабдили собственной нагревательной системой, они имеют 3 или 4 провода. Такая конструкция значительно ускорила процесс выхода прибора на полную мощность, что вполне отвечало экологическим требованиям.

Пока двигатель не прогрет, ЭБУ пользуется данными других датчиков (ДПДЗ, ДМРВ, датчик температуры охлаждающей жидкости) или, сохранившими в памяти, усредненными показателями. Естественно, будут большие отклонения от нормы идеальной смеси. Водитель сможет наблюдать увеличение расхода топлива, нестабильная работа мотора в холостом режиме, ухудшение динамики авто. Иногда ЭБУ настолько ошибается, когда λ-зонда еще не начал передавать показания, что начинает усиленно сигнализировать о подаче горючего. Бензин на глазах буквально исчезает из бензобака, а из выхлопной трубы валит черный дым.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Можно ли чистить лямбду?

Восстановление работы кислородного датчика в гаражных условиях возможно, если речь идет о его загрязнении отложениями из продуктов сгорания топлива. Физически сломанный сенсор чистить бесполезно, его надо менять. Если вы обнаружили просто грязный лямбда-зонд, очистка от нагара позволит вернуть его к жизни. Можно ли почистить лямбда зонд беспокоится не стоит. Так как этот сенсор рассчитан на работу в агрессивной среде горячих газов, он не боится нагрева, мойки и некоторых едких химических средств. Только чтобы выбрать то средство которым можно сделать чистку более безопасно, нужно будет определить тип датчика.

Перед тем как почистить лямбда датчик от нагара определите его тип. Существует два основных типа:

Слева циркониевая, справа титановая

Циркониевые. Датчики гальванического типа, в процессе работы генерирующие напряжение (от 0 до 1 вольта). Эти сенсоры более дешевые, неприхотливые, но отличаются малой точностью.
Титановые. Датчики резистивного типа, в процессе работы меняющие сопротивление измерительного элемента. На этот элемент подается напряжение, которое из-за сопротивления снижается (меняется в пределах 0,1-5 вольт), тем самым сигнализируя о составе смеси. Такие датчики более точные, нежнее и дороже.

Отличить циркониевый лямбда-зонд (кислородный датчик) от титанового можно визуально, по двум признакам:

Размер. Титановые кислородные сенсоры компактнее, резьба на них меньше.
Провода. Датчики отличаются расцветками косы: наличие красной и желтой жил гарантированно указывает на титановый.

Очистка лямбды от загрязнений производится активными химическими веществами, такими как кислоты и органические растворители. Циркониевые сенсоры, как менее чувствительные, можно чистить агрессивными концентрированными кислотами и растворителями, а титановые требуют более нежного обращения. Убрать нагар на лямбде второго типа можно только сильнее разбавленной кислотой или органическим растворителем.

Чем можно почистить лямбда зонд

Выбирая, чем почистить лямбда-зонд от нагара, нужно сразу отбросить потенциально агрессивные вещества, разрушающие сенсор. В зависимости от типа датчика, к таким относятся:

для оксида циркония (ZrO2) – плавиковая кислота (раствор фтороводорода HF), концентрированная серная кислота (более 70% H2SO4) и щелочи;
для оксида титана (TiO2) – серная кислота (H2SO4), перекись водорода (H2O2), аммиак (NH3), также нежелательно подвергать сенсор нагреву в присутствии хлора (например, в соляной кислоте HCl), магния, кальция, натрия, так как титановая керамика способна вступать с ними в реакцию.

Нужно использовать вещества, которые химически активны и агрессивны по отношению к нагару, но нейтральны – по отношению к самому датчику. Есть 3 варианта чем почистить нагар на кислородном датчике:

Ортофосфорная кислота для чистки лямбда-зонда

неорганические кислоты (серная, соляная, ортофосфорная);
органические кислоты (уксусная);
органические растворители (легкие углеводороды, димексид).

А вот очистка лямбды-зонда уксусной кислотой или попытки удалять отложения раствором лимонной кислоты будут полностью бесполезными. О том, как почистить датчик лямбда-зонда разными химическими веществами, читайте ниже.

Датчик кислорода: выводы

Нужно совершенно четко отличать неисправность ЭСУД от неисправности лямбда-зонда.
Проверить зонд можно, контролируя напряжение на его сигнальном выводе сканером или подключив к сигнальному выводу мотортестер.
Искусственно смоделировав обедненную или, наоборот, обогащенную смесь и отследив реакцию зонда, можно сделать достоверный вывод о его исправности.
По крутизне перехода напряжения от состояния «богато» к состоянию «бедно» и наоборот легко сделать вывод о состоянии лямбда-зонда и его остаточном ресурсе.
Наличие ошибки, указывающей на дефект лямбда-зонда, отнюдь не является поводом для его замены.
