Мост спайсер на уаз хантер, патриот

Редуктора, карданы равных угловых скоростей и шкворни

Также, хотелось бы немного рассказать о редукторах. Больше всего понравились редуктора ГАЗ-21 на ГАЗ-69 с Волговским мотором. Автомобиль и бежит легко и мосты получаются очень крепкие.

Пробовали ставить мосты ГАЗ-24 с передаточным числом 4.1, но с ними не все так однозначно. Бежит ГАЗик при показаниях спидометра 80 км/ч, а на самом деле около 100 км/ч. На таком мосту отъездили в районе 30 тыс. км и даже скатались с Семипалатинска до Одессы. Казалось бы, все отлично, но стало идти масло в коренной подшипник, а при шлифовке коленвала, он с нормального еле вышел в 0,5.

Т.е. вал сразу проскочил межремонтный размер 0,05 и первый 0,25. На мой взгляд, это говорит о том, что двигатель находится с таким редуктором в экстремальном состоянии и надо разбивать КПП на 5 или 6 передач, чтобы облегчить работу мотору.

На УАЗ-469 ставили мосты 4,55 и 4,1. Из опыта эксплуатации, понял, что на мостах 4,1 мотору 21-ой Волги очень тяжело и нужна или многоступенчатая КПП или более сильный мотор. Завод, между прочим, так и делает на таких редукторах, он ставит двигатель ЗМЗ-409 и корейскую 5-ти ступенчатую КПП Dymos.

Что касается редуктора 4.55, то могу сказать, что по скоростным критериям, тяге и надежности при езде по асфальту – это хороший вариант. Если же говорить о езде по бездорожью с неполной нагрузкой, то по моим ощущениям, редуктор 4.7 – это лучший выбор.

Конечно, УАЗу на бездорожье нужен тяговитый двигатель, а его все никак не могут подобрать. К слову сказать, 2.9 литровый мотор сам не эксплуатировал.

Коротко скажу и о кардане равных угловых скоростей. О родных я говорил, немного ездил на нем и с одним только вваренным центральным шаром (после того, как на родном 5-ти шаровом кардане, раскатились эти шары и на ходу заклинил левый кулак на юз). По счастливой случайности все обошлось благополучно, если не считать помятых крыльев.

Ездил и на центральном шаре типа УрАЛ-375, но у моего знакомого обламывало один ласт с вилки. Делали раньше с крестовиной кардана, но тоже был не долгоиграющий вариант. Больше всего нравятся шрусы, правда сам их не эксплуатировал.

Что касается шкворней, то старые шкворня до модернизации мостов, были порядочным хламом не дотягивающим без люфтов и до 40 000 км. С усиленными, стало можно нормально ездить. Себе собирался сделать на конических подшипниках, но руки не дошли.

Знакомые также делали на шарах и на подшипниках от крестовины, но так как они чрезвычайно жалели машину и в глушь не совались, то трудно сделать вывод о их надежности. Вот собственно и весь мой опыт по мостам ГАЗ-69 или по современному УАЗ-469Б.

Да, чуть не забыл, ездил на редукторных мостах на машине радиохимической разведки около года. Мосты бесспорно крепкие и на них УАЗ идет по колее ГАЗ-66 легко. Машина была с консервации и я на ней ничего не ремонтировал. Самое удивительное на этой машине, что за счет разгруженных полуосей бортовыми редукторами карданы равных угловых скоростей ходили даже в то время за 150 000 км.

Замена масла в редукторе заднего моста

Желательно заменять смазку после поездки, пока масло теплое

Устанавливаем автомобиль на смотровую канаву или подъемник

Очищаем заливную и сливную пробки редуктора

Подставляем емкость для слива масла из редуктора

Шестигранником на 12 откручиваем пробку сливного отверстия редуктора и сливаем масло в емкость

Чистим пробку от частиц металла и закручиваем ее на место

Шестигранником на 12 откручиваем пробку заливного отверстия

Масляным шприцем заливаем в редуктор свежее трансмиссионное масло до уровня нижней кромки заливного отверстия

Заворачиваем пробку на место и затягиваем ее.

Если отработанное масло темного цвета и в нем заметны частицы металла, перед заливкой свежего масла промываем редуктор, для чего после слива старого масла заливаем в редуктор около 0,5 л смеси трансмиссионного или моторного масла с 20–30 % керосина или дизельного топлива

Завернув пробку, вывешиваем одну сторону автомобиля (до отрыва колес от земли) и включаем передний мост

Пускаем двигатель и включаем первую передачу на 2–3 мин, после чего полностью сливаем промывочное и заливаем в редуктор свежее трансмиссионное масло, до нижней кромки заливного отверстия

Аналогично заменяем масло в колесных редукторах (для автомобилей с колесными редукторами)

Повышенный шум при движении

Увеличенный боковой зазор в зацеплении шестерен главной передачи вследствие:

— Износа зубьев шестерен главной передачи

Заменить изношенные шестерни

Регулировать положение шестерен для компенсации износа не следует, так как требуемый контакт в зацеплении шестерен достигается только при определенном их взаимном положении

— Износа подшипников ведущей шестерни главной передачи

Отрегулировать или заменить изношенные подшипники

— Износа подшипников дифференциала

Заменить изношенные подшипники

— Ослабление болтов крепления ведомой шестерни к дифференциалу

Подтянуть болты крепления ведомой шестерни

— Неправильная регулировка зацепления шестерен главной передачи по контакту

Произвести регулировку зацепления при отсутствии износа зубьев (у ведущих мостов УАЗ-3151)

— Повреждения деталей дифференциала (износ зубьев шестерен, трущихся поверхностей коробки сателлитов и сопряженных с ними других деталей).

В этом случае появляется шум при повороте или буксовании одного из колес

Заменить изношенные детали

— Пониженный уровень масла в картере главной передачи

Долить масло в картер до нижней кромки маслозаливного отверстия

Утечка масла через манжету ведущей шестерни главной передачи

— Износ манжеты или поверхности фланца крепления карданного вала к ведущей шестерне главной передачи

Заменить манжету вместе с фланцем

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
Высокий износ крепежных деталей.
Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
Механические дефекты балки.
Износ элементов. Ситуация решается заменой на новые запчасти.
Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
использование расходных и смазочных материалов неподходящего качества;
отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

На первых стадиях ремонтных работ обеспечьте свободное отворачивание гаек тормозных элементов. Из инструментов потребуется разрезной ключ, тормозная жидкость и смесь WD-40. Проводится демонтаж моста следующим образом:

Как уменьшить расход топлива на газели карбюратор
Подходит ли подшипник передней ступицы от ваз 2108 на калину
2104 расширение арок ваз
Стекло лобовое нива 2121 5206062 бор кмк glass с обогревом шелкография
Тормозная система камаз 5490

Устройство редуктора

469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

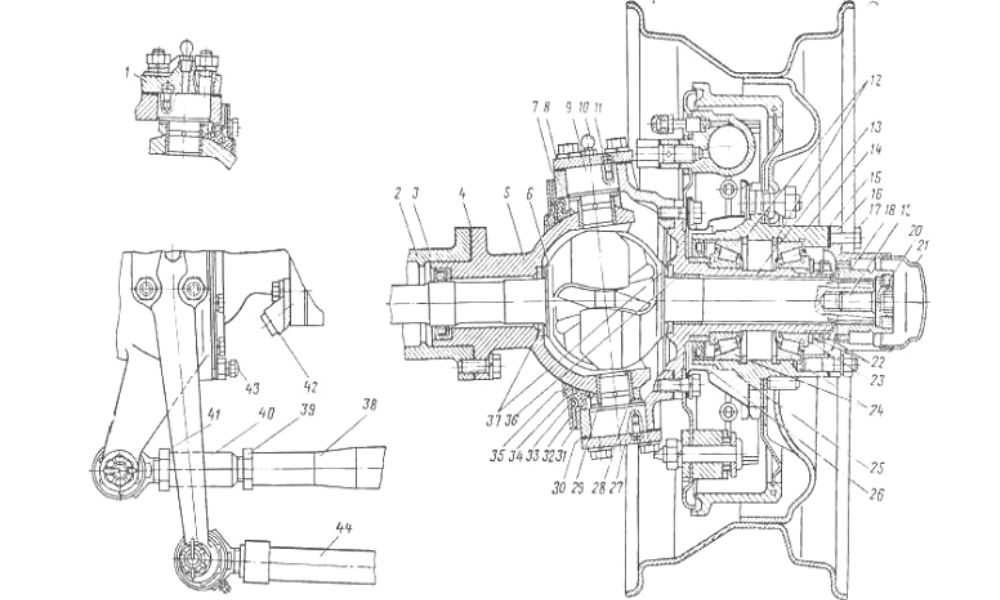

Привод управляемых ведущих колес автомобиля УАЗ-469Б

Рис.5.

1 — рычаг тяги рулевой сошки;
2 — кожух полуоси;
3 — сальник шаровой опоры;
4 и 15 — прокладки;
5 — шаровая опора;
6 — шарнир равной угловой скорости;
7 — корпус поворотной цапфы;
8 — верхняя накладка;
9 — шкворень;
10 — пресс-масленка;
11— штифт:
12 — упорные кольца подшипников;
13 — цапфа;
14 — ступица;
16 — ведущий фланец;
11 — демонтажный болт;
18 — подвижная муфта;
19 — болт подвижной муфты;
20 — фиксатор;
21 — защитный колпак;
22— гайка и контргайка;
23— стопорная шайба;
24 — подшипники;
25 — упорная шайба;
26 — сальник;
27 — нижняя накладка;
28 — опорная шайба;
29 — втулка шкворня;
30 — регулировочные прокладки;
31 — внутренняя обойма;
32 — кольцо-перегородка;
33 —манжет сальника с пружиной в сборе;
34 — наружная обойма;
35 — войлочное кольцо;
36 — втулка цапфы;
37 — упорные шайбы;
38 — тяга рулевой трапеции;
39 и 41 — стопорные гайки;
40 — регулировочный штуцер;
42 — упор-ограничитель поворота колес;
43 — болт-ограничитель поворота колес;
44 — тяга рулевой сошки.

Детали картера, главной передачи и дифференциала, кроме подшипников дифференциала 2 с регулировочными прокладками 5, автомобилей УАЗ-469 и УАЗ-469Б невзаимозаменяемые. Поворотные цапфы автомобиля УАЗ-469Б имеют следующие конструктивные особенности (рис.5).

На шаровой опоре 5 на шкворнях 9 установлен корпус 7 поворотной цапфы, к которому болтами крепится тормозной щит и цапфа 13. Устройство для отключения колес устанавливается на конце вала шарнира постоянной угловой скорости.

Техническое обслуживание мостов УАЗ-469, УАЗ-31512, 31514 заключается в поддержании необходимого уровня масла в картерах мостов и колесных редукторов, своевременной его смене, проверке уплотнений, своевременном обнаружении и устранении осевых люфтов в шестернях главной передачи, в периодической прочистке предохранительного клапана и подтягивании всех крепежных деталей.

Уровень масла в картерах главной передачи редуктора моста УАЗ-469, УАЗ-31512, 31514 должен быть не ниже нижней кромки маслоналивных отверстий. В картерах редукторов мостов допускается понижение уровня масла на 12—15 мм ниже нижней кромки. Если при замене обнаружено, что масло в картере сильно загрязнено, то перед заливкой свежего масла картер следует промыть керосином.

Для промывки необходимо залить в картер керосин, поднять мост домкратом и подставить под него подставки, прокрутить за поднятое колесо в течение 2—3 мин, предварительно поставив рычаг коробки передач в нейтральное положение, слить керосин и залить свежее масло. Осевой люфт ведущей шестерни проверяют за фланец крепления карданного вала.

При обнаружении осевого люфта необходимо подтянуть до отказа гайку крепления фланца. Если осевой люфт при этом не устранится, необходимо уменьшить общую толщину пакета, состоящего из прокладок и регулировочного кольца и после затяжки гайки проверить величину предварительного натяга подшипников.

При техническом обслуживании переднего ведущего моста УАЗ-469, УАЗ-31512, 31514 необходимо дополнительно проверять и при необходимости регулировать затяжку шкворней, схождение колес и максимальные углы поворота колес, промывать и менять смазку в шарнирах равных угловых скоростей, проверять и подтягивать крепление рычага поворотной цапфы.

Первую подтяжку крепления рычага на новом автомобиле УАЗ-469, УАЗ-31512, 31514 или после ремонта необходимо произвести после 500 км пробега и в дальнейшем проверять при каждом ТО-1

При осмотре шарниров равных угловых скоростей необходимо обращать внимание на исправность упоров-ограничителей поворота колес и регулировочных болтов и надежность их стопорения

Устройство переднего моста УАЗ 469

Картер, основная передача и дифференциал соответствуют элементам заднего аналога. В модификации 469Б предусмотрено маслоотражательное кольцо и правая резьба с клеймом «П». К кожуху полуоси крепится шаровая опора. Она фиксируется при помощи пяти болтов. В нее запрессованы втулки и шкворни. Кроме того, на опоре имеется крышка картера редуктора колес и корпус поворотного кулака. К запирающему элементу крепится при помощи шести болтов цапфа и тормозной щит.

Шкворневой придаток поворотного кулачка монтируется с натягом, величина которого регулируется от 0,02 до 0,10 мм. Во избежание проворачивания этого элемента в конструкции предусмотрены стопорные штифты. Регулировка положения производится посредством прокладок, устанавливаемых в верхней части, между рычагом кулака. Кроме того, откорректировать положение можно при помощи установки прокладок в боковой и нижней части детали.

В чем разница между ними?

В военных мостах, между ступицей и полуосью расположен бортовой редуктор, в дополнительном картере.

Плюсы “Вояк”

Стоковый клиренс больше на 6-8 см.;
Нагрузка равномерно распределяется между редуктором и главной парой, что не только повышает проходимость на бездорожье, но и хорошо влияет на надежность. Плюс зубья главной пары больше;
Выдается больший крутящий момент на низких оборотах двигателя;
Возможность взять дополнительный вес или прицеп, без особого снижения проходимости;
Менее придирчивы к маслу в редукторах;
Выдерживает более низкие \ высокие температуры;
Лучше едят в горки.

Минусы

Установка на гражданский УАЗик будет не простым делом;
Регулировать шкворни придется чаще;
Шум при движении будет очень громким, подбор масла лишь частично решит проблему;
Требуют обслуживания, если забить, то на отметке 50.000 км. начнут истекать маслом.

Гибридный мост уаз что это

Всем доброго времени суток! Есть задача, которую я бы охарактеризовал, как «немного освежить древнее хавно мамонта». Постановка задачи: УАЗ-31512, года эдак 87 или 88 (далее по тексту — козёл). Полный сток. Машина ездит исключительно по просёлкам, полям, лесам и говнецам. Никакого асфальта – на асфальте определённые ребята могут попросить покататься и больше не отдать. Мосты – самые что ни на есть колхозные колхозы (в простонародии – «Тимкен»), в которые с завода никто никогда не лазил, и даже не менял в них негрол. Т.е. полный сток. ГП в мостах самая что ни на есть колхозная; в простонародии — 5,125 (41 зуб). И вот всё вроде бы ничего, да вот подогнали нахалву передний мост от буханки, с виду один в один колхозный, но, с дисковыми тормозами. И всё — размеренная жизнь закончилась. Такая халва выпадает раз в жизни – надо ставить! Мост немного повреждён пробита половинка чулка. Предполагалось, что дифу хана, и поэтому к мосту нахалву также прилагается новый дифференциал! Раскинув мост, увидели причину — один из болтов, крепящих ведомую шестерню, обломился, покоцал заднюю часть дифа (рёбра жёсткости и шляпки болтов) и в завершение пробил чулок. Шестерни все в порядке, диф тоже. Что удалось понять при прочтении форума и интернета: Этот халявный мост – это, так называемый, «гибридный»: что-то от «Тимкен», что-то от «Спайсера». Посчитал зубья на ведомой шестерне – их там 37. Что хочу получить: С минимальными вложениями внедрить это всё в УАЗ-31512. Пробитый чулок, если потребуется, заварю. Запасной новый дифференциал планирую поставить в задний мост. А, и ещё: на козле штатные колёса с Я-192. Чую, что дисковые тормоза тут не светят.

В общем, вопросов масса. Буду всем признателен за помощь. Начну с простого:

Если вкорячить это гибридный мост вперёд взамен штатного, «как есть» — то потребуются ли переделки? Какие? Что там будет с колеёй? Передняя колея станет шире задней?

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

Передний гражданский мост Тимкен на автомобили УАЗ 469 и буханка

Задний мост Тимкен (гражданский), на автомобили УАЗ 469 и буханка

Фото редуктора располовиненного гражданского моста

Фото хвостовика гражданского моста Тимкен

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Главная пара для УАЗ, мосты Тимкен, гибридный, 37-8, 4.625

Вес гражданских мостов УАЗ:

передний мост — 132 кг
задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Устройство переднего моста Спайсер Уаз

Передний мост УАЗ Патриот Спайсер конструктивно отличается от заднего. Это связано с тем, что передний мост служит для управления автомобилем. Передняя ось Спайсер состоит из:

Картера;
Редуктора;
Полуосей;
Поворотных рулевых механизмов.

Картер

Картер моста неразъемный. Со стороны колёсных механизмов в него запрессованы кожухи полуосей. Доступ к редуктору осуществляется после демонтажа крышки. Она необходима для обеспечения герметичности картера и крепится к корпусу болтами. Между крышкой и картером устанавливается прокладка.

В передней части картера оборудовано отверстие для вала, передающего крутящий момент от кардана к шестерне главной передачи. Для герметизации картера в отверстие устанавливается сальник. На корпусе кожухов полуосей устанавливаются кронштейны для крепления пружин и амортизаторов. Для снижения давления в картере при нагреве смазочного материала предусмотрен дыхательный клапан тачки

Редуктор

Устройство переднего моста Спайсер включает в себя редуктор. Он состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня конического типа, небольшого размера. Жёстко связана с валом привода переднего моста. Ведомая шестерня большого диаметра.

Внутри ведомой шестерни расположен межколесный дифференциал. Он выполнен в виде четырех конических шестерёнок, установленных на двух осях. Такая конструкция позволяет колёсам одной оси вращаться с разной скоростью. Это необходимо при повороте или развороте автомобиля.

Полуоси

Передача крутящего момента от редуктора к колесному механизму осуществляется при помощи полуосей. Шлицевая часть полуоси сообщается с механизмом межколесного дифференциала. Полуоси оснащены ШРУСом. Это позволяет передавать крутящий момент вне зависимости от угла поворота колёсных механизмов.

Рулевые механизмы

Для управления автомобилем при движении предусмотрены поворотные рулевые механизмы. Для смещения механизмов по отношению оси моста установлен шкворень. Рулевые механизмы правого и левого колеса соединены между собой металлической тягой с шарнирными наконечниками. Для регулировки необходимого угла схождения колес поперечная тяга соединяется с наконечниками резьбовым способом. Отрегулировать угол схождения колес можно поворотом поперечной тяги необходимо направление. Передача усилия от рулевой колонки к колёсным механизмам осуществляется при помощи тяги и рулевой сошки.

Чем отличается Тимкен от Спайсера

В конструкции находится первый отличительный признак. Тимкен состоит из 2 независимых частей, а цельный Спайсер имеет неразъемный картер.

Вес переднего неразрезного агрегата – 152 кг, заднего – 162 кг. Узлы у военных машин имеют массу на переднем участке – 140 кг. Задний боевой мост весит 122 кг.

Несмотря на то, что Тимкены ставят на гражданские машины, их устанавливают на УАЗы, предназначенные для военных автопарков, колхозные мосты устарели, на смену им пришли новые, цельные технологии. Сейчас Спайсеры служат автомобилям промышленным и тем, которые находятся в частном владении.

Установка редукторных (военных) мостов на УАЗ буханку

При смене гражданских мостов на военные стоит учитывать особенности механизма. Из-за продольного расположения тяги потребуется поднять выше поворотный рычаг рессор. Укорачивать его нельзя – нарушится соотношение длины рычагов.

Но при установке новых мостов без вмешательства в рулевую систему не обойтись – резко усложняется управление автомобилем, что может привести к серьёзной аварии.

Поэтому главным этапом в установке военного моста станет исправление рулевой системы под новые требования – необходимо осуществить разгрузку рулевой сошки. Решается этот вопрос установкой блокспортов с гидроцилиндрами – такие действия наиболее оптимальны.

О проблеме расхода и не только глазами автовладельцев

Задний мост 21-ой Волги на ГАЗ-69 и УАЗ-469Б ставили двумя способами. Первый способ

был вообще простой и быстрый:

С моста отрезали подушки рессор и закатывали задний мост на место;
Ложили на мост срезанные рессорные подушки и поднимали хвостовик моста немного вверх от горизонтального положения;
Затягивали стремянки рессор и приваривали их;
Ставили кардан и присоединяли тормозную систему;
Все, по асфальту можно было передвигаться довольно комфортно.

Были при таком способе и недостатки. Задняя колея становилась уже, что имело свои последствия. В серьезную грязь лучше было даже не соваться в виду того, что при разной колее и со стандартным передним мостом 5.125, если приходилось его подключать, то начинали подбуксовывать задние колеса. С подключенным передком ни о каком постоянном движении на приличные расстояния не могло быть и речи.

Также, надо добавить, что на ГАЗик нельзя было поставить резину от УАЗа 8.40-15, т.к. колесо просто упиралось в рессору. Можно было его поставить только на более узком диске, например от 21-ой Волги.

Задний мост ГАЗ-21 (Волга)

История

Тот самый, знаменитый, вечный и легендарный 469 УАЗик появился как наследник ГАЗ 69, задачу разработать новый внедорожник военного назначения, поставила Министерство обороны. Поскольку опыта эксплуатации хватало за глаза, военные четко понимали, что им нужно, и что категорически не нужно. Суть:

Сконструировать машину на новой базе, меньшего веса (для повышения проходимости), динамичный, не уступающий проходимостью ГАЗ 66, чтобы машина могла двигаться на марш бросках с колоннами танков, при этом, легко обслуживаемой в полевых условиях. И как бонус — цена производства должна быть низкой, но с использованием современных на тот момент технологий.

Поскольку для сельского хозяйство также требовало автомобиль повышенной проходимости. Сразу спойлер — УАЗик вышел в 1966 году, в то время как народная Нива в 1975, считайте 10 лет разницы.

Так вот, чтобы сэкономить инженерные и производственные ресурсы, было принято решение, создать два типа мостов, под военные и гражданские задачи. В быту, обычные УАЗовские мосты называли просто и понятно — Колхозными, а военные портальными или редукторами.
