Не работает магнитола ваз 2114

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114 . Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4 . С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Как пользоваться прикуривателем, чтобы он работал долго

Если правильно использовать прикуриватель, то вы надолго сохраните его эксплуатационную пригодность.

В первую очередь не стоит подключать к нему мощных потребителей типа компрессора, которые сейчас многие используют, чтобы подкачивать колеса или обдувать силовой агрегат. Данный прибор правильнее запитывать через аккумуляторную батарею.

Таким способом вы убережете проводку и предохранители от перегрузок, а, следовательно, они не будут греться, перегорать или плавиться. Некоторые умельцы для таких устройств устанавливают в машине отдельную розетку – это очень дальновидно и эффективно.

Также старайтесь не втыкать в гнездо ВАЗ переходники, если выяснится, что они чрезмерно толстые – это быстро разбивает сердечник, который изготавливается из керамики.

Ремонт прикуривателя ВАЗ 2111

Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

Извлечь накладки нижней части тоннеля.
Найти фишку подключения, разъединить разъемы.
Засунуть палец в гнездо устройства.
Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.
Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
После демонтажа к детали паяльником припаиваются провода.
Затем осуществляется сборка в обратном порядке.

Пошаговая инструкция по снятию прикуривателя ВАЗ 2112 без разборки тоннеля показана в видео.

Иногда замена не требуется. В некоторых ситуациях можно провести ремонт своими руками. Внутри самого автоприкуривателя – небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить исправность его работы.

Если потребуется осуществить эту процедуру, то стоит действовать по определенной схеме.

Выключаем зажигание, а затем, снимаем провода с батареи аккумулятора.
Чтобы добраться до лампы, демонтируем пластиковую облицовку внутри салона.
Отсоединяем кожух КПП и стояночного тормоза.
Вынимаем автоприкуриватель вместе с лампой подсветки.
Сжимаем экран, чтобы вынуть металлические усики.
Проворачиваем их на 90 градусов, а затем вынимаем лампу с посадочного места.
Устанавливаем новый элемент, а затем проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Для установки прикуривателя ВАЗ 2110, 2111 или 2112 потребуется немного инструментов – небольшой пинцет, крестовая и плоская отвертка. Но это не значит, что операции просты, поскольку нужно отключать много разъемов. Но мероприятия экономически целесообразны, поскольку в автосервисе вы заплатите не менее 250 рублей (на 7.05.2019 года). Кроме этого вы потратите личное время на дорогу, ожидание и бензин.

Перед демонтажем прикуривателя на ВАЗ 2110, его ремонтом или установкой нового устройства, заменой предохранителя потребуется запастись подходящими приборами. Для работы понадобятся:

крестовая и стандартная отвертка;
защитные перчатки.

Для исправления поломок прикуривателя или предохранителя пригодятся:

мультитестер;
паяльная лампа с припоем;
термоусадочные трубки, изолента;
кусачки;
надфиль.

Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Часто требуется просто обработать окислившиеся контакты или припаять отпавшие провода.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
F3, 15А: электропривод АКП, также питание ЭБУ АКП;
F4, 15А: питание узла подушек безопасности;
F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
F9, 5А: все «габариты» справа;
F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
F11, 5А: задние «противотуманки»;
F12, 10А: лампа ближнего света, электрокорректор правой фары;
F13, 10А: лампа ближнего света, электрокорректор левой фары;
F14, 10А: лампа дальнего света справа;
F15, 10А: лампа дальнего света слева;
F16, 10А: «противотуманка» справа;
F17, 10А: «противотуманка» слева;
F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
F19, 7,5А: питание контроллера ABS;
F20, 15А: сигнал;
F21, 10А: двигатель топливного насоса;
F22, 15А: омыватели лобового и заднего стекла, дворник задний;
F23, 5А: питание диагностического разъема, а также приборной панели;
F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
F25, 7,5А: напряжение на датчике педали тормоза;
F26, 7,5А: приводы клапанов ABS;
F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

FF1, 40A (30А): цепь обогревателя лобового стекла;
FF2, 60A: линия генератор-АКБ;
FF3, 60A: линия генератор-АКБ;
FF4, 40A: вентиляторы радиатора;
FF5, 50A: питание узла ЭУР;
FF6, 40A: питание возвратного насоса ABS.

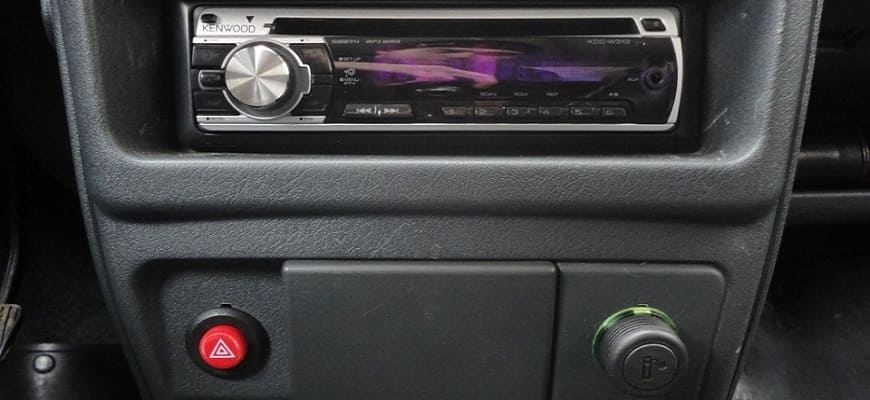

Почему на ВАЗ-2114 (2115) не работает прикуриватель и магнитола

Основные неисправности предохранителя
Плохие контакты
Перебитая проводка
Короткое замыкание
Перегорание лампочки
Ремонт

Некоторые узлы, которые относятся к электросистеме, между собой взаимосвязаны, поэтому у водителей часто появляются жалобы, что в автомобиле ВАЗ-2114 не работает прикуриватель и магнитола одновременно . Нередко причиной неисправности становится подключение приборов, мощность которых превышает разрешенное значение.

Основные неисправности предохранителя

Предохранители в автомобилях выполняют существенную роль, защищая электроприборы от скачков напряжения и коротких замыканий. Они берут на себя воздействие таких факторов и сохраняют рабочее состояние электроприбора, при этом сами перегорают. Но если такое происходит регулярно, необходимо проверить блок предохранителей и определить причину поломки.

Плохие контакты

Одна из часто встречающихся причин ситуации, когда предохранитель не работает, связана с контактной группой. При частых перепадах напряжения у большинства автомобилей ВАЗ происходит прогорание контактов и расплавление пластмассы, что может прервать соприкосновение деталей. Также подобное состояние наблюдается, когда контакты окислились и покрылись налетом.

Перебитая проводка

При эксплуатации автомобиля часто встречаются неисправности типа обрыва проводов. Чтобы определить самому, в каком месте произошла авария, потребуется специальный прибор (мультиметр, тестер), с помощью которого проверяется рабочее состояние контактов. Чтобы найти обрыв, прибор ставят в режим омметра, а выводы — к проверяемой цепи. В том месте, где перебита проводка, наблюдается высокое сопротивление.

Короткое замыкание

Короткое замыкание возникает при сильном окислении и скрещивании контактов в колодке из-за частого использования гнезда прикуривателя. На подобное состояние указывает перегорание предохранителя вскоре после его замены. Чтобы определить зону короткого замыкания, нужно:

Осмотреть весь участок на наличие повреждений.
Отсоединить от основной проводки проверяемый участок.
С помощью мультиметра установить режим прозвонки.

Если на проверяемом участке есть короткое замыкание, прибор подает звуковой сигнал.

Перегорание лампочки

Контакты лампочки находятся в общей электроцепи, поэтому при ее перегорании прикуриватель и магнитола на ВАЗ тоже перестают работать. Причиной их перегорания может стать высокое напряжение, обрывы или замыкания в проводке, вода или плохое крепление.

Ремонт

Найти причину, почему на ВАЗ-2114 отказал прикуриватель и магнитола, не так сложно. Часто проблема скрывается в контактной группе или в блоке предохранителей.

Чтобы устранить поломки, связанные с плохими контактами, следует начать с проверки всех контактных колодок проводов, которые идут от блока предохранителей до прикуривателя и магнитолы. К поломке элементов приводит недостаточный контакт и его окисление.

Перебитую проводку нельзя отремонтировать, ее можно только заменить новой. Некоторые автомобилисты пытаются решить проблему старым и проверенным методом, соединив место повреждения изоляционной лентой. Однако специалисты не советуют ремонтировать проводку таким способом, чтобы в будущем не появились новые неисправности в виде короткого замыкания.

Использование дешевых изделий приводит к возникновению поломки через небольшой промежуток времени.

Чтобы отремонтировать подсветку в салоне, необходимо заменить перегоревший элемент. Если ситуация повторяется часто, рекомендуется устранить причину: покупать подходящие лампочки с учетом напряжения, проверить проводку и гнездо для крепления лампочек.

Разобраться с ситуацией, связанной с блоком предохранителей, не так сложно, автомобилисты способны решить эту проблему самостоятельно. Иногда бывают другие причины, по которым прикуриватель и магнитола на ВАЗ-2114 и 2115 не работают. Если поломка возникает часто, специалисты рекомендуют обратиться в автосервис.

Сгорел предохранитель

Одна из самых частых поломок, из-за которых не работает устройство – перегорание защитного элемента прикуривателя ВАЗ 2114. Автомобильная цепь на данном участке защищена предохранителем F7 номиналом 30 ампер. При превышении максимального значения выгорает и не работает металлическая перемычка. Это защита проводов от оплавления. Если не работает предохранитель, для ремонта потребуется вытащить перегоревший элемент и заменить его новым.

Монтажный блок модели ВАЗ 2114 находится в подкапотном пространстве, с левой стороны по ходу автомобиля. Здесь расположены реле, а на задней стороне крышки изображена схема расположения защитных элементов. Замене подлежит предохранитель с номером F7 (30 А)

После работ важно не нарушать установленных правил, тогда устройство будет работать долго:

не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
не устанавливать элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию в системе и срабатыванию предохранителя.

Почему не работает прикуриватель и магнитола на ВАЗ-2114: причины и методы решения

Некоторые владельцы ВАЗ-2114 сталкивались с таким необъяснимым явлением, когда переставали работать одновременно магнитола и прикуриватель. Конечно связь прямая, хотя и не видна с первого взгляда. Но, как определить характер неисправности, а тем более устранить её своими руками.

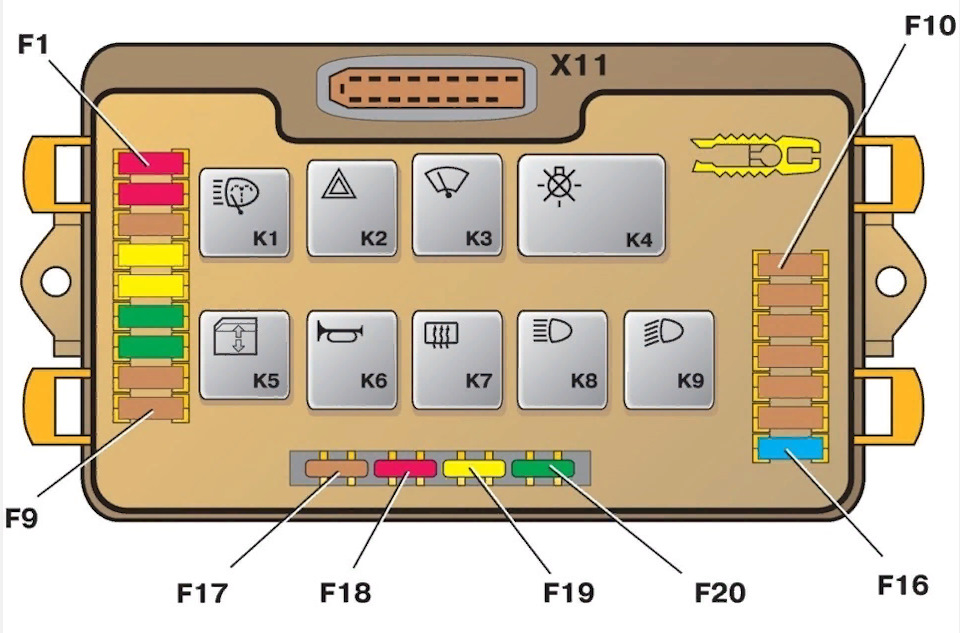

Конструктивные особенности блока предохранителей на ВАЗ-2114

А поскольку это АвтоВАЗ, то здесь нечему удивляться и проблема может возникать достаточно часто.

Связь между магнитолой и прикуривателем в конструкции сама прямая. Так, к одной ветви электрической цепи подключаются сразу несколько электрических приборов и, кроме уже указанных, может привязываться обогрев заднего стекла и отопитель салона.

Почему не работает магнитола и прикуриватель?

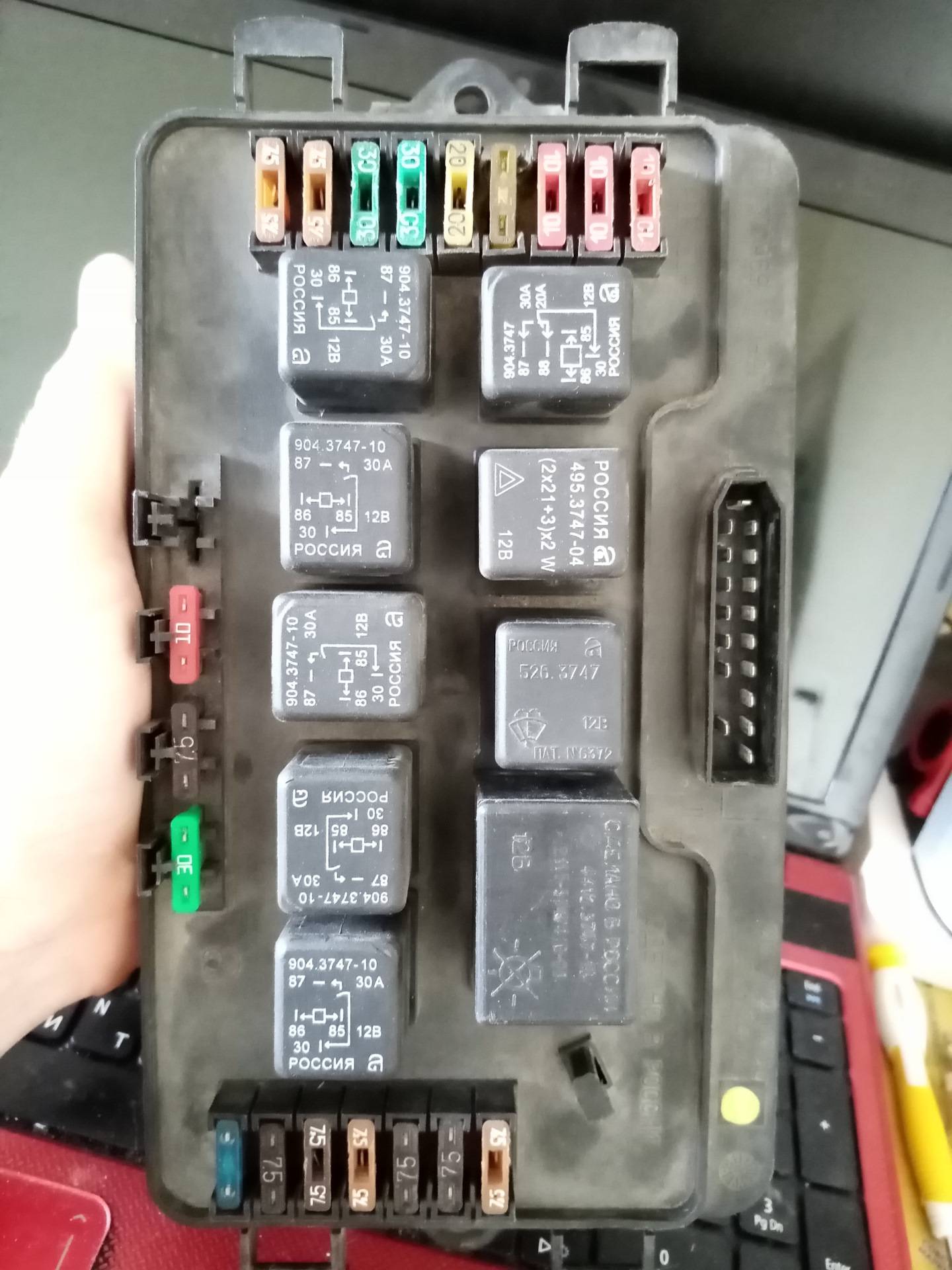

Демонтированный монтажный блок с автомобиля.

Основной причиной неисправности служит предохранитель , который не выдерживает нагрузки, которую вкладывает на него пользователь. Так, подключение дополнительных приборов, может вызвать короткое замыкание, что станет причиной сгорания предохранителя. Но, как показывает практика – это не все проблемы, которые будут связаны с нерабочей магнитолой и прикуривателем.

Итак, рассмотрим, какие еще причины могут возникнуть вследствие эксплуатации:

Соединительные контакты на предохранительную группу.
Окисление контактов.
Обрыв провода.
Короткое замыкание.
Перегорание лампочки подсветки.

Методы решения проблемы

Теперь, когда основные причины разобраны, можно перейти непосредственно к методам устранения.

Итак, рассмотрим, какие существуют способы борьбы с неисправностью.

Предохранитель

Разобранная приборная панель при поиске неисправностей предохранителя и прикуривателя.

Самой распространенной причиной неисправности или неработоспособностью электроцепи отдельных элементов служит пресловутый предохранитель.

Именно здесь необходимо искать причину в первую очередь.

Но, не всегда и он выдерживает положенной на него нагрузки. Так, частое и большое использование дополнительных приборов может привести к частому перегоранию этого элемента. Поэтому, для проверки стоит вынуть и осмотреть сам предохранитель. При необходимости элемент меняется на новых и если все заработало, то причина была найдена. А вот если проблема не ушла, то стоит поискать ее в других местах.

Контакты

Проверка контактной группы предохранителей на неисправность

Контактная группа – еще одна распространенная причина не работающей электроцепи. У большинства ВАЗов соединительные контакты предохранителя с блоком или в цепи колодки проводов окисляются или прогорают, а расплавленная пластмасса, может прервать контакты.

Для устранения неисправности необходимо проверить все контактные колодки проводов , которые идут от магнитолы и прикуривателя к блоку предохранителей. Итак, именно окисление и недостаточный контакт может привести к неработоспособности элементов.

Проводка

Еще одной причиной может стать обрыв проводов питания. Так, для того чтобы найти и устранить неисправность потребуется тестер, которым проводка прозванивается и найдётся перебитый провод . Рекомендуется не скреплять провод старым «дедовским методом» при помощи изоленты, а заменить его на новый. Это займет мало времени, поэтому лучше сделать все так, что получить короткое замыкание и нажить больших проблем.

ВАЗ 2114. Не работает прикуриватель — Лада Мастер • Лада Мастер

Бедный прикуриватель, изобретательный автолюбитель так любит его перегружать, что отказ гнезда случается не от частого курения за рулём, а от использования прикуривателя не по назначению. К сожалению, этой неисправности не смог избежать и ВАЗ 2114, который добросовестно пользуется электрической схемой ещё от старой доброй восьмёрки. Что делать в случае отказа гнезда и как этого избежать, попробуем разобраться вместе.

Что такое прикуриватель и зачем он нужен

Для многих моделей итальянских машин, а также Suzuki, Honda, Opel и ещё некоторых автомобилей, тема этого обзора была бы совершенно неактуальной. Там попросту нет прикуривателя. Как же они живут там без него? Припеваючи. Прикуривают от нормальных зажигалок, а для подключения дополнительных устройств и аксессуаров пользуются 12-вольтовой розеткой, как это и должно быть.

Другое дело, что розетки эти не во всех автомобилях всегда на видном месте. К примеру, только на третьем Форде Фокус бортовая розетка появилась в зоне досягаемости водителя и передних пассажиров. Вообще, если использовать прикуриватель по назначению, никаких проблем с ним не будет, поскольку устроен он чрезвычайно просто.

Устройство прикуривателя

Это обычная силовая розетка, для которой выделена отдельная цепь со своим предохранителем. Непосредственно прикуриватель состоит из нихромовой спирали. Эта спираль при подаче напряжения разогревается и от неё можно прикурить или обжечь палец, а также проставить олимпийские кольца на передней панели.

Но этого лучше не делать. В патроне установлено термореле, которое при достижении определённой температуры отключает спираль, размыкает контакт и активирует механизм выталкивания патрона из розетки. Вся конструкция.

Проблемы с прикуривателем в ВАЗ 2114

Определённые фирменные проблемы наблюдают почти в каждом автомобиле, в том числе и в ВАЗ 2114 Не работает прикуриватель, или сама розетка? Это ж разные вещи. Откровенно говоря, сам по себе прикуриватель, нихромовая спираль, используется крайне редко. Как правило, для подключения дополнительных устройств используют само гнездо. Чаще всего оно страдает от китайских зарядных устройств для телефонов, зарядок для ноутбуков, неоправданно длинных удлинителей и совершенно непонятных разветвителей прикуривателя. Использовать разветвитель — это почти самоубийство и вот почему.

На 2114 цепь прикуривателя рассчитана на нагрузку в 20 А. Именно такой предохранитель установлен в блоке под индексом F4. А теперь прикиньте, если подключить разветвитель, какая нагрузка пойдёт на цепь? Верно, смотря что включать. Но цепь не резиновая и в конце концов может не выдержать не только предохранитель, но и проводка, а это уже прямая угроза возгорания. Если, к примеру, нагрузить цепь компрессором, зарядкой для ноутбука, видеорегистратором, то едва ли она выдержит длительное использование. Проводка задымится и замкнёт и хорошо, если сработает предохранитель.

Как ремонтировать прикуриватель

Для начала выясним, что с ним не так — гнездо не подаёт напряжение, или же не работает сама нагревательная спираль. В последнем случае выход один — покупать устройство в сборе, поскольку отдельно спираль не продаётся. Если напряжение на гнезде отсутствует, причин может быть несколько:

Перегорел предохранитель. Самый простой вариант. Заменить предохранитель — дело пяти минут, главное иметь запасной, но следить, чтобы он был именно на 20 А. В противном случае, он сгорит снова или выгорит проводка, что ещё хуже. Это приведёт к короткому замыканию и возгоранию. Слишком высокая цена за неправильно установленный предохранитель.
Обрыв проводки. Если все электрооборудование в автомобиле работает, кроме гнезда прикуривателя, вероятнее всего, в цепи обрыв. Тогда придётся вооружаться мультиметром или контрольной лампой и искать место обрыва. Это может занять как три минуты, так и три часа, поскольку в ВАЗ 2114 проводка уложена так, чтобы враг не смог к ней подобраться ближе чем на метр.
Неисправности гнезда встречаются довольно редко и их видно сразу. Если в него вставлялись нестандартные разъёмы или некачественные устройства, геометрия гнезда могла повредиться, тогда оно может не давать контакта со штатным оборудованием.
Неисправна лампочка. В этом случае придётся вынимать устройство из гнезда и менять лампу.

Ещё одно — перед тем как менять предохранитель прикуривателя на ВАЗ 2114, обязательно нужно найти причину, по которой он перегорел, иначе второй повторит судьбу погорельца.

Таким образом, разобравшись в неисправности, можно привести прикуриватель в чувства, но впредь лучше не включать туда мощных потребителей. Для этого существует бортовая розетка. Бросайте курить и добрых всем дорог!
