Подключение дворников на автомобиле ваз 2106

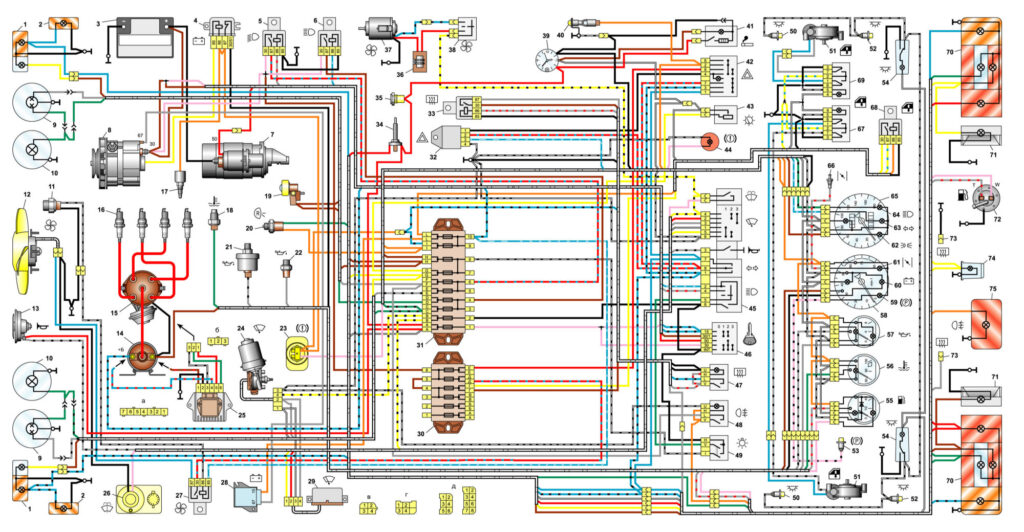

Схема электрооборудования ВАЗ 2106

Схема электрооборудования ВАЗ 2106

1. Фары 2. Передние фонари 3. Боковые указатели поворота 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи 6. Реле включения ближнего света фар 7. Реле включения дальнего света фар 8. Электромагнитный клапан карбюратора 9. Стартер 10. Генератор 11. Звуковые сигналы 12. Электродвигатель вентилятора системы охлаждения двигателя 13. Датчик включения электродвигателя вентилятора 14. Распределитель зажигания 15. Свечи зажигания 16. Датчик уровня тормозной жидкости 17. Подкапотная лампа 18. Датчик указателя температуры охлаждающей жидкости 19. Датчик указателя давления масла 20. Датчик контрольной лампы давления масла 21. Электродвигатель стеклоочистителя 22. катушка зажигания 23. Электродвигатель омывателя ветрового стекла 24. Реле включения звуковых сигналов 25 Реле включения электродвигателя вентилятора 26. Регулятор напряжения 27. Реле-прерыватель стеклоочистителя 28. Дополнительный блок предохранителей 29. Основной блок предохранителей 30. Выключатель света заднего хода 31. Выключатель стоп-сигнала 32. Штепсельная розетка для переносной лампы 33. Реле-прерыватель аварийной сигнализации и указателей поворота 34. Переключатель электродвигателя отопителя 35. Дополнительный резистор 36. Электродвигатель отопителя

37. Лампа освещения вещевого ящика 38. Часы 39. Прикуриватель 40. Выключатель аварийной сигнализации 41. Выключатель-регулятор освещения приборов 42. Переключатель очистителя и омывателя ветрового стекла 43 Переключатель света фар, указателя поворота и звукового сигнала 44 Выключатель зажигания,

45. Выключатель Заднего противотуманного фонаря 46. Выключатель наружного освещения 47.Выключатель фонаря сигнализации открытой передней двери 48. Фонарь сигнализации открытой передней двери 49. Выключатели плафонов, расположенные в стойках передних дверей 50. Выключатели плафонов, расположенные в стойках задних дверей 51.Плафоны освещения салона 52. Выключатель контрольной лампы стояночного тормоза 53. Лампа освещения прибора 54. Указатель уровня топлива с контрольной лампой резерва 55. Указатель температуры охлаждающей жидкости 56. Указатель давления масла с контрольной лампой недостаточного давления 57. Контрольная лампа стояночного тормоза 58. Контрольная лампа заряда аккумумуляторной батареи 59. Контрольная лампа воздушной заслонки карбюратора 60. Тахометр 61. Контрольная лампа габаритного света 62. Контрольная лампа указателей поворота 63. Контрольная лампа дальнего света фар 64. Спидометр 65. Выключатель контрольной лампы воздушной заслонки карбюратора 66. Реле-прерыватель контрольной лампы стояночного тормоза 67. Контрольная лампа недостаточного уровня тормозной жидкости 68. Задние фонари 69. Фонари освещения номерного знака

70. Датчик указателя уровня и резерва топлива 71. Лампа освещения багажника 72. Задний противотуманный фонарь (устанавливается на некоторых автомобилях). А. Условная нумерация штекеров в колодках электродвигателя и реле стеклоочистителя.

Электросхема соединений генератора ВАЗ 2106

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Если стеклоочиститель не работает в прерывистом режиме:

• отсоедините плюсовую клемму от аккумулятора;
• снимаем декоративную панель с левой стороны автомобиля, рядом с ручкой открывания капота. Под панелью находится реле;
• откручиваем два винта крепления реле и отсоединяем разъем;
• устанавливаем новое реле;
• собираем все обратно;

В этом руководстве мы не касались более сложных схем по устранению неисправностей в системе стеклоочистителя. Таких как, замена обмотки и якоря электропривода или переборка редуктора стеклоочистителя, потому что, это более сложная задача, требующая определенных специальных навыков. При современном наличии запчастей, проще поменять узел целиком, чем заниматься его ремонтом.

Важность схемы устройства реле стеклоочистителя ВАЗ 2106

Схема устройства реле стеклоочистителя ВАЗ 2106 играет важную роль в его работе.

Реле стеклоочистителя на автомобиле ВАЗ 2106 является электромеханическим устройством, которое управляет работой стеклоочистителя. Оно осуществляет автоматическое включение и выключение стеклоочистителя в зависимости от положения ручки переключения и скорости движения автомобиля. Реле стеклоочистителя обеспечивает эффективную очистку стекол, улучшает видимость водителя и повышает безопасность дорожного движения.

Схема устройства реле стеклоочистителя ВАЗ 2106 представляет собой набор электрических соединений и компонентов, которые обеспечивают работу реле и его взаимодействие с другими узлами автомобиля. В схеме присутствуют различные элементы, такие как предохранитель, переключатель стеклоочистителя, провода, реле и соединительные разъемы. Каждый элемент выполняет свою функцию и, взаимодействуя с другими элементами схемы, обеспечивает надежную и безотказную работу стеклоочистителя.

Схема устройства реле стеклоочистителя ВАЗ 2106 имеет несколько вариантов, которые могут отличаться в зависимости от модификации автомобиля и комплектации. Но основные принципы работы реле остаются неизменными. Схема устройства реле стеклоочистителя должна быть четкой и понятной, чтобы обеспечить легкую настройку и диагностику системы стеклоочистителя.

Важность схемы устройства реле стеклоочистителя ВАЗ 2106 заключается в следующем:

1. Обеспечение правильной работы стеклоочистителя. Схема устройства реле стеклоочистителя определяет последовательность включения и выключения стеклоочистителя в зависимости от положения переключателя и скорости движения автомобиля. Неправильная схема может привести к нестабильной работе стеклоочистителя или его неработоспособности.
2. Повышение безопасности дорожного движения. Стеклоочиститель играет важную роль в обеспечении хорошей видимости на дороге. Правильная схема устройства реле стеклоочистителя ВАЗ 2106 позволяет эффективно очищать стекла от осадков, что повышает безопасность вождения.
3. Удобство эксплуатации автомобиля. Схема устройства реле стеклоочистителя должна быть понятной и легкой в настройке для водителя. Четкая и понятная схема упрощает настройку системы стеклоочистителя и обеспечивает его удобное использование.
4. Снижение вероятности поломок и неисправностей. Правильная схема устройства реле стеклоочистителя ВАЗ 2106 помогает предотвратить возможные поломки и неисправности этой системы. Понимание схемы позволяет легко диагностировать и устранять неполадки, а также правильно подбирать и заменять компоненты в случае необходимости.

В заключение, схема устройства реле стеклоочистителя ВАЗ 2106 играет важную роль в обеспечении его правильной работы, повышении безопасности дорожного движения, удобстве эксплуатации автомобиля и снижении вероятности поломок. Понимание схемы и ее правильное использование являются ключевыми факторами для эффективной работы системы стеклоочистителя на ВАЗ 2106.

Подключение проводки к автомобилю

Для подключения проводки дворников к автомобилю ВАЗ 2106 необходимо следовать определенной схеме подключения. В этом разделе вы найдете подробную информацию о каждом этапе подключения.

Необходимые инструменты

Перед началом работы убедитесь, что у вас есть все необходимые инструменты:

• Отвертка
• Двухжильный провод
• Разъемы для проводов
• Клеммы
• Изолента
• Ножницы

Шаги подключения проводки

1. Откройте капот автомобиля и найдите клемму аккумулятора. Перед началом работы убедитесь, что зажигание выключено.
2. Подготовьте двухжильный провод, разрезав его на необходимые длины для подключения дворников на переднем и заднем стекле автомобиля.
3. Подключите один конец провода к клемме аккумулятора с помощью клеммы.
4. Прокладывайте провод по моторному отсеку и салону автомобиля, укрепляя его с помощью клемп или скобок.
5. Подключите другой конец провода к дворникам, используя разъемы для проводов. Перед подключением убедитесь, что провода правильно соответствуют дворникам на переднем и заднем стекле.
6. Завершите подключение, надежно закрепив провод с помощью изоленты или клемп.
7. Проверьте работоспособность дворников, включив зажигание и активируя их переключателем.

После завершения всех шагов подключения проводки дворников, убедитесь, что все соединения надежно заизолированы и ничто не мешает работе дворников. В случае возникновения проблем, обратитесь к автомобильному электрику для дополнительной проверки и настройки.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 — основной блок предохранителей; 2 — реле включения электростеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — переключатель стеклоподъемника правой двери; 5 — моторедуктор электростеклоподъемника правой двери; 6 — моторедуктор электрического стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу «30» генератора; Б — к выключателю освещения приборов; В — условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — коммутатор; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — основной блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Открытие капота автомобиля

Для того чтобы подключить дворники на ВАЗ 2106, необходимо сначала открыть капот автомобиля.

Вот пошаговая инструкция:

Шаг 1: Убедитесь, что автомобиль припаркован на ровной поверхности и выключен.

Шаг 2: Расположите рычаг открытия капота слева от водительского сиденья.

Шаг 3: Поднимите рычаг и удерживайте его в поднятом положении.

Шаг 4: Отправьтесь к передней части автомобиля и найдите кнопку регулировки замка капота.

Шаг 5: Нажмите на кнопку и одновременно поддерживайте рычаг открытия капота поднятым.

Шаг 6: Осторожно поднимите капот, пока он не зафиксируется в открытом положении. Теперь вы готовы приступить к подключению дворников на ВАЗ 2106

Убедитесь, что дворники находятся в выключенном положении перед началом работы

Теперь вы готовы приступить к подключению дворников на ВАЗ 2106. Убедитесь, что дворники находятся в выключенном положении перед началом работы.

Обратите внимание, что открытие капота может незначительно отличаться в зависимости от модели автомобиля. Уточните информацию в руководстве по эксплуатации

Левая верхняя часть схемы электропроводки ВАЗ-2106

Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:

• Боковой левый и правый указатель поворота (1);
• Несколько подфарников (2);
• Наружные (3) и внутренние (4) образцы фар;
• Подключенный звуковой сигнал (5).

Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:

• Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
• Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
• 2 типа реле – один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
• Небольшой регулятор напряжений в машине (10);
• Катушки системы зажигания автомобиля (11);
• 2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
• Один из главных датчиков ВАЗ-2106 – он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
• Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).

Завершает эту часть схемы следующее электрооборудование:

1. Комплект свечей зажигания машины (16);
2. Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
3. Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).

Техническая сторона вопроса

Как доработать реле дворников?

Начнем с того, зачем это вообще нужно. При сильном дожде, дворники классики справляются очень хорошо, скорость движения достаточно приличная. Но, когда дождь слегка моросит, тысячи водителей “классики” ругают завод за то, что невозможно подобрать необходимую частоту работы стеклоочистителей. И так, получается, что они длительное время работают по сухому стеклу, что не есть хорошо. Чтобы избежать этого неприятного явления, приходится включать и выключать дворники вручную.

Многие скажут, что там нет ничего сложного – включил\выключил, да, я соглашусь, но если Вы проедете хотя бы километров 100, то мнение изменится.

Схема ВАЗ 2106

1 — боковые указатели поворота;2 — подфарники ваз-2106;3 — наружные фары;4 — внутренние фары;5 — звуковые сигналы;б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106;7 — датчик включения электродвигателя вентилятора ваз 2106;8 — реле включения звуковых сигналов;9 — реле включения электродвигателя вентилятора ваз 2106;10 — регулятор напряжения;11 — катушка зажигания ваз 2106;12 — электродвигатель омывателя ветрового стекла;13 — датчик недостаточного уровня тормозной жидкости;14 — распределитель зажигания;15 — электродвигатель стеклоочистителя;16 — свечи зажигания ваз 2106;17 — датчик контрольной лампы давления масла;18 — датчик указателя давления масла;19 — датчик указателя температуры охлаждающей жидкости;20 — подкапотная лампа;21 — электромагнитный клапан карбюратора ваз 2106;22 — генератор;23 — стартер;24 — аккумуляторная батарея;25 — реле контрольной лампы заряда аккумуляторной батареи;26 — реле включения ближнего света фар;27 — реле включения дальнего света фар;28 — реле стеклоочистителя;29 — дополнительный блок предохранителей;30 — основной блок предохранителей;31 — выключатель света заднего ходы;32 — выключатель контрольной лампы стояночного тормоза;33 — штепсельная розетка переносной лампы;34 — реле-прерыватель указателей поворота и аварийной сигнализации;35 — электродвигатель отопителя;36 — выключатель стоп-сигнала;37 — реле обогрева заднего стекла;38 — резистор электродвигателя отопителя;39 — лампа освещения вещевого ящика;40 — выключатель наружного освещения;41 — выключатель обогрева заднего стекла;42 — выключатель зажигания ваз 2106;43 — переключатель ближнего-дальнего света;44 — переключатель указателей поворота;45 — выключатель звукового сигнала;46 — переключатель стеклоочистителя;47 — выключатель смывателя ветрового стекла;48 — выключатель (регулятор) освещения приборов;49 — выключатель аварийной сигнализации;50 — прикуриватель;51 — переключатель отопителя;52 — контрольная лампа уровня тормозной жидкости;53 — выключатели фонарей сигнализации открытых передних дверей;54 — фонари сигнализации открытых передних дверей;55 — выключатели плафонов, расположенные в стойках передних дверей;56 — указатель уровня топлива с контрольной лампой резерва топлива;57 — указатель температуры охлаждающей жидкости;58 — указатель давления масла с контрольной лампой;59 — тахометр;60 — контрольная лампа стояночного тормоза;61 — контрольная лампа заряда аккумуляторной батареи;62 — контрольная лампа воздушной заслонки карбюратора;63 — спидометр;64 — контрольная лампа наружного освещения;65 — контрольная лампа указателей поворота;66 — контрольная лампа дальнего света фар;67 — реле-прерыватель контрольной лампы стояночного тормоза;68 — выключатель контрольной лампы воздушной заслонки карбюратора;69 — часы;70 — выключатели плафонов, расположенные в стойках задних дверей;71 — плафоны;72 — элемент обогрева заднего стекла;73 — лампа освещения багажника;74 — датчик указателя уровня и резерва топлива;75 — задние фонари;76 — фонари освещения номерного знака.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Дворники ВАЗ 2106

За безопасность ВАЗовской «шестёрки» отвечают разные узлы. Однако не менее важным устройством, обеспечивающим комфортное и безопасное передвижение, является очиститель и омыватель ветрового стекла. Именно на этой части автомобильного электрооборудования, его неисправностях и их устранении, стоит остановиться подробнее.

Назначение

Эксплуатация транспортного средства происходит при разных климатических и дорожных условиях, что приводит к ухудшению видимости для водителя дорожной обстановки. К одним из основных факторов, снижающих обзорность и видимость, относятся загрязнение или увлажнение лобового и других стёкол. С точки зрения безопасности, именно загрязнение ветрового стекла несёт наибольшую опасность. Чтобы лобовое стекло всегда оставалось чистым, в конструкции ВАЗ 2106 предусмотрены стеклоочистители, которые стирают с поверхности стекла грязь и атмосферные осадки.

Принцип работы

Принцип функционирования механизма состоит из следующих шагов:

1. Водитель посредством рычага подрулевого переключателя выбирает нужный режим работы стеклоочистителей.
2. Моторедуктор воздействует на механизм.
3. Дворники начинают двигаться влево-вправо, очищая поверхность стекла.
4. Для подачи на поверхность жидкости, водитель тянет рычаг подрулевого переключателя на себя, включая другой электромотор, установленный в бачке омывателя.
5. Когда работа механизма не требуется, рычаг переключателя устанавливается в исходное положение.

Составляющие

Основными конструктивными элементами системы стеклоочистки являются:

• электродвигатель с редуктором;
• приводные рычаги;
• реле;
• подрулевой переключатель;
• щётки.

Трапеция

Трапеция стеклоочистителя представляет собой систему рычагов, состоящую из тяг и электромотора. Соединение тяг осуществляется посредством шарниров и пальцев. Практически на всех автомобилях трапеции имеют схожую конструкцию. Отличия сводятся к разной форме и размерам крепления элементов, а также способу монтажа механизма. Работает трапеция довольно просто: от электромотора передаётся вращение на систему тяг и далее к дворникам, движущимся синхронно для лучшей очистки стекла.

Моторчик

Электромотор дворников необходим для воздействия на трапецию. Соединяется он с системой рычагов при помощи вала. Управление режимами работы осуществляется посредством подрулевого переключателя, а питание на него подаётся через стандартный разъём ВАЗовской проводки. Моторчик выполнен в виде единого устройства с редуктором для уменьшения количества оборотов. Оба механизма располагаются в корпусе, защищённом от попадания пыли и влаги к электрической части. Конструкция электродвигателя состоит из статора с постоянными магнитами, а также ротора, имеющего удлинённый вал с винтовым концом.

Реле дворников

На ВАЗовской «классике» предусмотрено два режима работы стеклоочистителей — постоянный и прерывистый. При активации первого режима, механизм работает постоянно. Такое положение задействуется в сильный дождь или при необходимости быстро смыть загрязнения с поверхности стекла. При выборе прерывистого режима устройство включается с периодичностью 4–6 секунд, для чего используется реле РС 514.

Прерывистый режим актуален во время мелкого дождя, тумана, т. е. когда нет необходимости в постоянной работе узла. Подключение реле в автомобильную проводку обеспечивается через стандартный разъём с четырьмя контактами. Располагается устройство в салоне возле ног водителя с левой стороны под обшивкой.

Подрулевой переключатель

Основной функций переключателя является коммутация напряжения с подачей его на моторедуктор стеклоочистителей, омыватель, оптику, поворотники и сигнал в нужный момент времени. Состоит деталь из трёх рычагов управления, каждому из которых присуща своя функция. Подключается устройство в проводку посредством колодок.

Щётки

Щётки представляют собой резиновый элемент, удерживаемый специальным гибким креплением с корпусом. Именно эта часть насаживается на поводок стеклоочистителей и обеспечивает очистку стекла. Длина штатных щёток составляет 33,5 см. Установка более длинных элементов будет охватывать большую поверхность стекла при очистке, но на моторедуктор будет высокая нагрузка, что замедлит его работу и может послужить причиной перегрева и выхода из строя.

Как работает реле стеклоочистителя ВАЗ 2106?

Реле стеклоочистителя ВАЗ 2106 — это устройство, которое контролирует работу стеклоочистителей автомобиля. Оно отвечает за включение и выключение двигателя стеклоочистителя и регулирует его скорость.

Главная задача реле стеклоочистителя ВАЗ 2106 состоит в том, чтобы обеспечить работу стеклоочистителей на нужной скорости в зависимости от погодных условий и потребностей водителя.

Схема устройства реле стеклоочистителя ВАЗ 2106 включает следующие основные элементы:

1. Таймер.
2. Электромагнит.
3. Контакты.
4. Регулировочные реле.

Принцип работы реле стеклоочистителя ВАЗ 2106 следующий:

• Когда водитель включает стеклоочистители, срабатывает таймер, который определяет интервалы времени между движениями стеклоочистителей.
• Таймер активирует электромагнит, который в свою очередь открывает или закрывает контакты реле.
• Когда контакты реле закрыты, электрический ток начинает поступать на двигатель стеклоочистителя, и он начинает работать.
• Через определенное время таймер отключает электромагнит, и контакты реле открываются, прекращая подачу электрического тока на двигатель стеклоочистителя.
• Таким образом, стеклоочиститель начинает двигаться возвращающимся движением.
• В результате электромагнит, контакты реле и таймер снова активизируются, и цикл повторяется.

Этот простой принцип работы позволяет реле стеклоочистителя ВАЗ 2106 автоматически управлять движением стеклоочистителей, обеспечивая наилучшую видимость водителю во время дождя или снегопада.

Схема электрооборудования ВАЗ 2106
