Почему могут не работать стеклоподъемники

Немного теории

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто

, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме

, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения?

Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Как устроен стеклоподъемник

Сдвижные стекла в автомобиле предназначены для вентиляции салона, предотвращения парообразования в нем. Чтобы понять, почему перестал работать стеклоподъемник (СП) в авто, разберитесь с его устройством.

Работу привычной опции обеспечивают привод, подъемный механизм, система управления.

Различают два типа приводов: механический (СП приводит в действие физическое усилие на рукоятку) и электрический (механизм срабатывает от электромотора, стоит только нажать соответствующую клавишу).

Стеклоподъемник

Механизмы подъема по конструктивному исполнению делятся на несколько видов:

Тросовый. Главный компонент – барабан. На него намотан гибкий элемент, натянутый далее на нескольких роликов. Когда барабан вращается, один конец троса (цепи, ремня) наматывается на него, другой – разматывается. Так сам элемент получает поступательное движение. Вместе с тросом двигается соединенное с ним пластиной стекло.
Реечный. В таком устройстве ручной или электрический двигатели создают вращательное движение шестерне, которая, в свою очередь, приводит в действие линейную систему реек.
Рычажный (одно- или двухрычажная конструкция). Принцип действия: вращение от привода через систему шестерней передается на рычаги, а они перемещают пластину, на которую крепится стекло.

Система управления – блок, который передает команду от водителя исполнительному механизму. Чаще всего именно «мозг» виновен в том, почему не работает стеклоподъемник в авто. ЭБУ имеет большой функционал: автоматическое открывание и закрывание окон, реверсивное движение, дистанционное управление извне, блокирование включения переключателей.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Не работает правый и левый стеклоподъемник Лада Калина причины

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

Сгорел предохранитель или сломалось реле.

Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

Пробой проводов или фишка отошла.

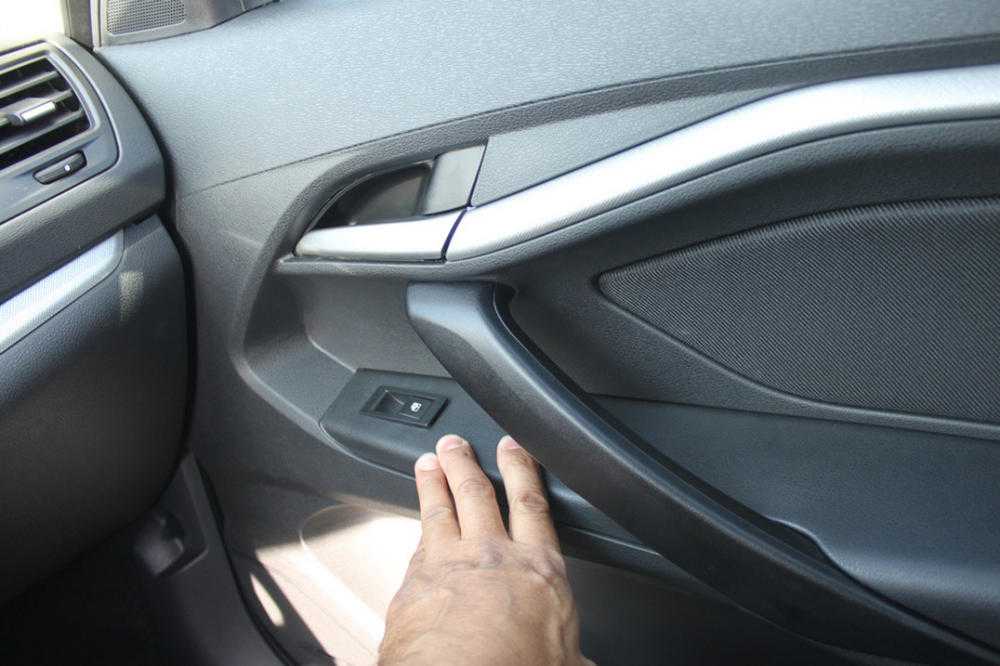

Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

Неполадки с блоком управления стеклоподъемников. Механическая поломка внутри самой детали.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

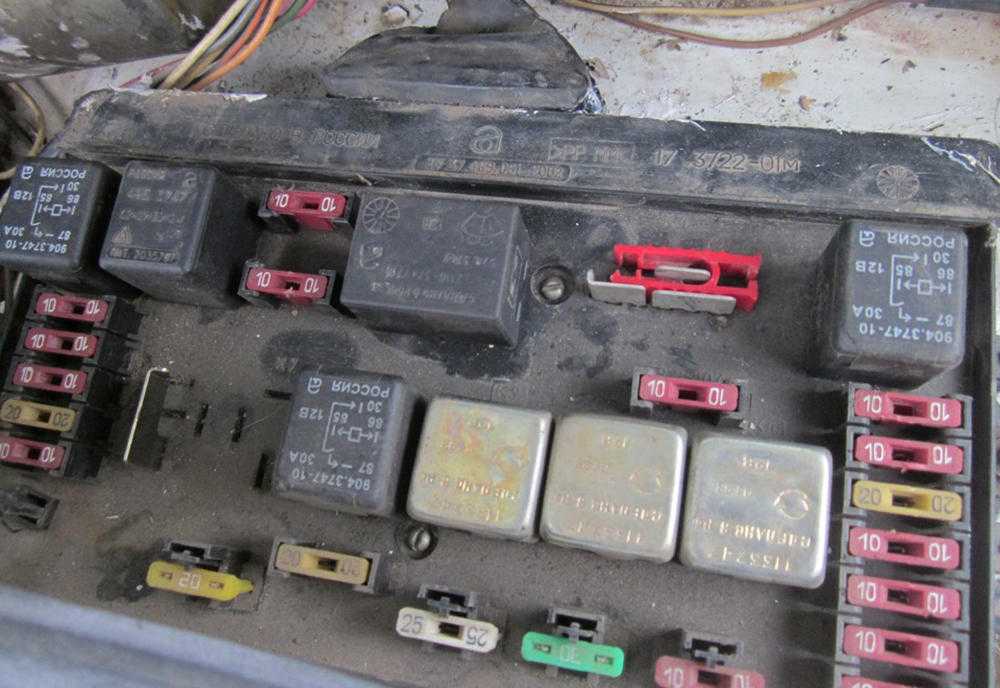

Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5. Необходимо его вынуть и посмотреть

Необходимо его вынуть и посмотреть

Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления

Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

1 — монтажный блок;

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Демонтируем дверную карту.

Дверная карта демонтирована

Откручиваем винты крепления стеклоподъемника и аккуратно, придерживая стекло, вынимаем деталь.

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

7 преимуществ ручного стеклоподъемника перед электрическим

«Техника дойдет до такого совершенства, что человек сможет обойтись без себя»

Станислав Ежи Лец, писатель

Автоматические стеклоподъемники давно стали чем-то обыденным: кнопочки с клавишами почти повсеместно отправили на пенсию некогда привычные рукоятки-крутилки. Но далеко не каждого работника греет перспектива «заслуженного отдыха» — многие хотят и могут работать, несмотря на возраст. Основной аргумент: «Старый конь борозды не испортит!» А в ответ на презрительные усмешки «молодежи» старички начинают выдвигать увесистые аргументы, как правило убедительные. Именно с такой точки зрения несложно обнаружить, что древние крутилки во многом действительно превосходят современную автоматику.

Всех, кто не верит, приглашаем загибать пальцы в пользу «ручного труда».

Функция защиты от защемления стеклами

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

проводку;
реле;
блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Как работает система стеклоподъемников

Принцип работы понять на самом деле проще, чем вы думаете. Двигатель системы получает питание по проводке и регулируется предохранителем. Затем, когда вы нажимаете переключатель стеклоподъемника, двигатель производит вращение. Оттуда регулятор внутри сцепления вашего окна преобразует это вращение в движение вверх и вниз.

В ручных оконных системах механизм почти такой же, и первоначальное вращение производится, когда вы поворачиваете ручку окна внутри автомобиля вручную.

Когда части внутри оконной системы с электроприводом или с ручным управлением начинают изнашиваться, это может привести к неправильному движению окна или его отсутствию вообще.

Причины неисправности

Подробное устройство системы ЭП

Сбои в электрике

проводку;
реле;
блок управления системой.

Механические дефекты механизма

Как поднять стекло, если сломался ЭП, — вариантов несколько:

Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Автомобили среднего класса

Если денег на премиальный седан или кроссовер не хватает, приходится довольствоваться машинами среднего класса. В этой категории тоже найдутся модели с хорошим уровнем комфорта:

Subaru Legacy 7.
Audi A6.
Mercedes-Benz C-Class.
Mazda 6.
Toyota Camry XV70.

Subaru Legacy 7

Как ни удивительно для многих, но лидером этого сегмента стала именно эта модель. И можно сколько угодно твердить, что внешний облик Субару Легаси скучен, а интерьер – консервативен, но это никак не изменит главного: это по-настоящему комфортный автомобиль. Да, ему не достаёт эксклюзивности, но места в салоне более чем достаточно, а регулировок хватает для того, чтобы настроить машину для людей любой комплекции.

Подвеска – независимая спереди и сзади – нивелирует неровности дорожного полотна, а удобные сидения позволяют расслабиться во время длительных поездок. Но, несмотря на явные признаки комфортабельной семейной машины, не стоит ни на минуту забывать, что вы управляете Subaru. Ведь вырвавшись из лабиринта городских улиц на простор асфальтированных или гравийных серпантинов, Legacy ведёт себя как заправский раллийный автомобиль.

Audi A6

Последнее по счёту поколение A6 – воплощение комфорта с точки зрения людей, не мыслящих свою жизнь без современных электронных гаджетов. Поклонники новейших технологий, вне всякого сомнения, оценят и цифровую панель приборов, и продвинутую мультимедийную систему. Но за обилием вспомогательных устройств скрываются технически совершенная начинка и тщательно продуманная эргономика.

Сотни индивидуальных установок позволяют настроить автомобиль под себя. Но всё это – как дополнительная аранжировка в музыке. Но солируют в этом техническом оркестре, как и прежде, мощные двигатели, эффективная трансмиссия, просторный салон и комфортная подвеска.

Mercedes-Benz C-Class

Оказавшись в салоне этого авто, большинство людей не задумываются о том, что за красивой оболочкой скрываются новые технологические и конструктивные решения. По большому счёту, рядовым потребителям и не надо забивать себе этим голову, если машина здорово выглядит, хорошо едет и обеспечивает своего владельца высоким уровнем комфорта.

Даже в базовой комплектации Mercedes-Benz C-Class воспринимается как очень удобный, комфортабельный автомобиль. Все органы управления находятся на своих местах, а сидения адаптируются под анатомию людей большого и малого роста. И в самом скромном варианте исполнения модель впечатляет качеством отделки, слаженной работой двигателя, трансмиссии и подвески.

Mazda 6

Выпускаемая с 2012 года, шестёрка от Мазда пережила уже третий по счёту рестайлинг. И это тот самый случай, когда полученные обновления не просто позволили сохранить динамику продаж, а подняли автомобиль на новый уровень. Кардинальных изменений вроде бы и не произошло. Всё так же надёжны и эффективны двигатели линейки SkyActive-G, всё так же чётко работает автоматическая коробка передач. Однако внутри Mazda 6 преобразилась, став солиднее и удобнее. Улучшились:

Эргономика сидений.
Шумоизоляция салона.
Плавность работы подвески.

Как следствие, по уровню комфорта модель обошла многих конкурентов из Японии и Южной Кореи.

Toyota Camry XV70

Избавившись от недостатков своей предшественницы, выпускавшейся под заводской маркировкой XV50, Тойота Камри последнего поколения стала значительно комфортабельнее. Нет, в данном случае речь идёт не об увеличении пространства салона или дополнительных килограммах шумоизоляции. Изменилось поведение машины на дороге.

Теперь вместительный седан среднего класса лучше откликается на повороты руля, нажатие педалей газа и тормоза. Он стал более понятным и предсказуемым. Отныне водитель Toyota Camry XV70 уверенно чувствует себя не только на прямых участках автомагистралей, но и при движении по изобилующим поворотами горным серпантинам.

Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:

равномерное движение в одном из направлений до конечной точки;
дискретное движение (например, на дюйм) в ту или иную сторону;
замедленная блокировка механизма;
возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).
