Где находится реле на сигнал ваз 2112?

Ремонт звукового сигнала ваз

Возможные причины отсутствия звукового сигнала на ВАЗ 2112

Отсутствие звукового сигнала на ВАЗ 2112 может быть вызвано несколькими причинами. Рассмотрим некоторые из них:

  • Неисправность реле сигнала.
  • Повреждение проводки.
  • Неисправность кнопки сигнала.
  • Проблемы с самим звуковым сигналом.
  • Проблемы с электронными компонентами автомобиля.
  • Неисправности в системе управления автомобилем.

В случае неисправности реле сигнала, звуковой сигнал может не активироваться при нажатии на кнопку сигнала. Реле можно проверить с помощью мультиметра или заменить его на новое.

Повреждение проводки может привести к потере сигнала. Рекомендуется проверить провода на наличие повреждений, обрывов или коррозии. При необходимости проводку нужно заменить или восстановить.

Неисправность кнопки сигнала может привести к тому, что при ее нажатии сигнал не активируется. Необходимо проверить кнопку на наличие неисправностей и при необходимости заменить ее.

Проблемы с самим звуковым сигналом могут быть обусловлены его поломкой или неисправностью. В этом случае следует заменить сигнал на новый.

Проблемы с электронными компонентами автомобиля, такими как предохранители или блоки управления, также могут стать причинами отсутствия сигнала. В этом случае необходимо провести диагностику и заменить неисправные компоненты.

Неисправности в системе управления автомобилем могут вызывать проблемы с звуковым сигналом. При возникновении подобных проблем рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Несколько слов о дополнительном блоке

Кроме основного блока, имеется несколько защитных приборов и реле в дополнительном блоке. Конструкторы расположили его в салоне автомобиля с правой стороны. Чтобы к нему добраться нужно вывинтить два шурупа на боковой облицовке панели приборов.

В этом устройстве установлены три предохранителя, а также три электромагнитных реле:

  • №1 защищает контроллер системы зажигания;
  • №2 относится к датчикам, которые контролирует расход воздуха, кислород, скорость;
  • №3 предназначен для защиты элементов топливной системы, насоса, форсунок, реле;
  • №4 для включения вентилятора;
  • №5 подключение бензонасоса;
  • №6 относится к системе зажигания.

Приборы синего цвета, это значит, что они рассчитаны на ток 15 ампер.

Перед установкой нового прибора, следует тщательно проверить защищаемые цепи на наличие короткого замыкания. Если этого не сделать, последует перегорание установленного прибора. Если попробовать вместо него поставить проволочную перемычку, может возникнуть возгорание электрических проводов или выход из строя радиоэлектронного оборудования.

Замена клаксона

Работы выполняются таким образом:

  • снимите защитную накладку кнопки;
  • отвинтите три болта, фиксирующие подвижную пластину;
  • осмотрите контакты, почистите их и испробуйте;
  • если не помогло, то ключом на 24 мм немного слабьте гайку и потяните баранку на себя;
  • когда она поддастся, окончательно отверните крепеж и демонтируйте руль;
  • осмотрите контактное кольцо.

Далее загляните вглубь – там есть две круглых бронзовых нашлепки. Замкните их – раздался звук, значит, гудок в порядке и проблема именно в кнопке. Если ничего не случилось, то сломался сигнал.

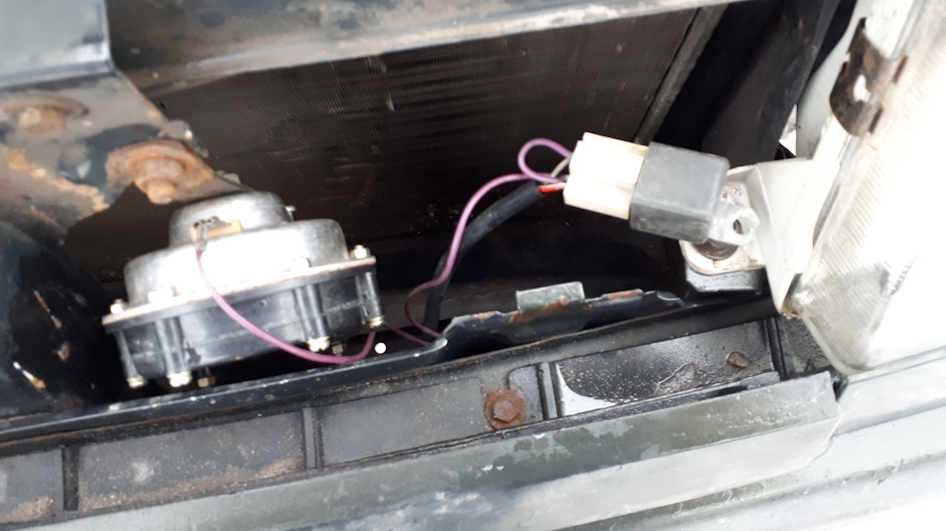

Сам гудок, как ранее отмечалось, спрятан за радиаторной решеткой. Удерживает его на месте одна гайка на 13 мм. Отвинтить ее удобнее рожковым ключом. Далее отключите разъем сигнала и вытащите устройство.

Новый гудок желательно проверить на работоспособность. Если все в порядке, то ставьте деталь на место.

После соберите руль и убедитесь, что узел работает.

Схема установки предохранителей ВАЗ 2112

Инжектор, 16 клапанов

Маркировка / ампераж За что отвечает
F (Ф-1) / 5 Приборная панель, фонари, номерной знак, левая сторона габаритов, багажник
F (Ф-2) / 7,5 Левая сторона БС фар
F (Ф-3) / 10 ДС фар левый борт
F (Ф-4) / 10 Противотуманная фара
F (Ф-5) / 30 Стеклоподъемники
F (Ф-6) / 15 Автомобильная розетка для подключения дополнительного освещения
F (Ф-7) / 20 Сигнал, вентилятор радиатора
F (Ф-8) / 20 Обогрев заднего стекла
F (Ф-9) / 20 Датчик термостата, очиститель фар, лобового стекла
F (Ф-10) / 20 Зарезервирован
F (Ф-11) / 5 Габариты правый борт
F (Ф-12) / 7,5 БС фар правая сторона
F (Ф-13) / 10 ДС фар правый борт
F (Ф-14) / 10 Противотуманная фара
F (Ф-15) / 20 Блокиратор замка зажигания, подогрев передних кресел
F (Ф-16) / 10 Аварийка, поворотники
F (Ф-17) / 7,5 Освещение салона, выключатель зажигания, подсветка, часы
F (Ф-18) / 25 Освещение вещевого отсека, на прикуриватель, на печку, на стартер
F (Ф-19) / 10 Блокиратор дверных замков, габариты, стоп сигнал, приборная панель, индикатор генератора
F (Ф-20) / 7,5 Противотуманные фары (сзади), бензонасос

Цена БП в сборе от 2100 рублей, плавильные элементы от 100 рублей за единицу, комплект от 350 рублей. В зависимости от производителя, отечественный дешевле, импортный дороже, но качественнее.

Также дополнительные модули установлены в правой части центрального канала, за магнитолой. Чтобы их заменить, отверткой с крестообразным наконечником откручиваем винты, снимаем крышку.

Всего в полости установлено шесть модулей, а именно:

  • Зажигания;
  • Регистраторы скоростного режима, потребления воздуха, температуры;
  • Топливные форсунки, реле, насос;
  • Вентилятор печного отопителя.

Почему на ВАЗ 2112 не работает сигнал?

Отсутствие звукового сигнала на ВАЗ 2112 может быть вызвано следующими причинами:

  • Неправильная настройка или поломка автомобильного сигнала;
  • Проблемы с электропроводкой, например, разорванный или обрывистый провод;
  • Выход из строя кнопки сигнала;
  • Поломка предохранителя, отвечающего за работу сигнала;
  • Неполадки в электрической цепи, связанной с сигналом, например, короткое замыкание.

Если звуковой сигнал на ВАЗ 2112 не работает, необходимо провести диагностику и выявить причину поломки. Если у вас нет опыта работы с электропроводкой, рекомендуется обратиться к специалисту автосервиса для проведения ремонта. Попытка самостоятельного ремонта без достаточных знаний может привести к дополнительным поломкам или даже опасным ситуациям на дороге.

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

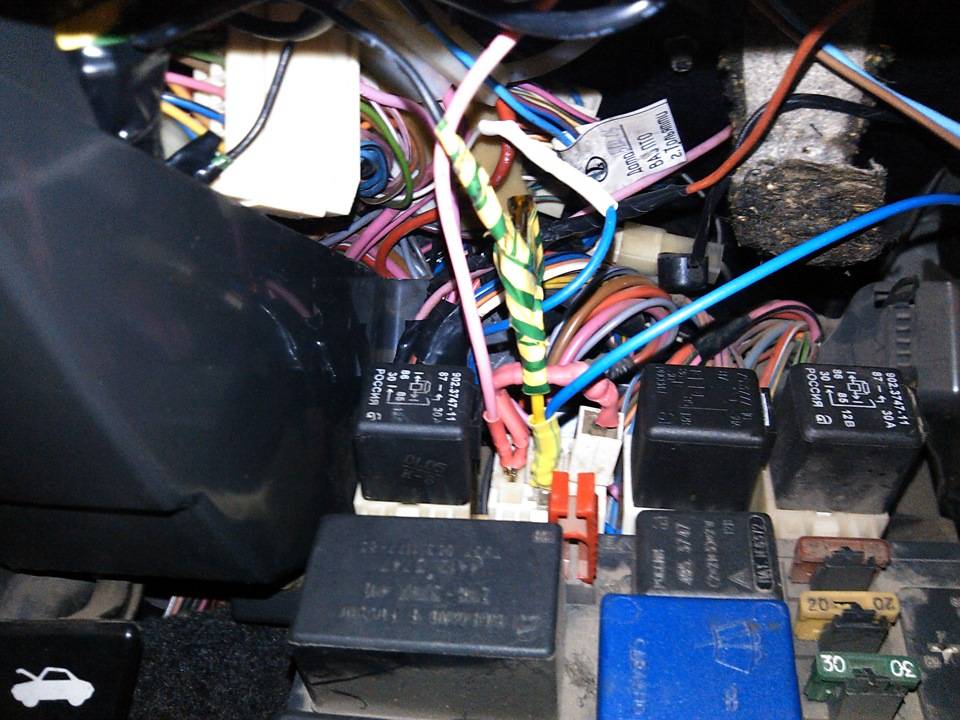

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

  • Основной блок предохранителей. Расположен в удобном месте – слева от руля;
  • Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.

Схема подключения звукового сигнала через релеДанная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобилеУправляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе

ВНИМАНИЕ!

Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

— Истертые контакты. Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

— Изношенное контактное кольцо. Точно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка.

Износ прижимных контактов или контактного кольца имеют коварное свойство: из-за неравномерного износа, контакт может пропадать только при определенных положениях руля. Например, при движении прямо сигнал работает, а в повороте – нет. Подобные симптомы практически всегда однозначно указывают на проблемы в контактной паре «рулевая колонка – руль».

Изношенные контакты и кольцо в руле, как правило, нельзя отремонтировать. Поэтому самый лучший выход замена указанных элементов на новые.

— Окислившиеся контакты внутри руляЕще одна «рулевая» проблема – окисление внутренних контактов. Из-за большого количества окислов, достаточное количество тока не может пройти через контакты внутри руля и звуковой сигнал молчит. Нужно разобрать рулевое колесо и зачистить контакты.

Блок предохранителей Лада Веста

Монтажный блок Схема предохранителей Лада Веста Монтажный блок салона Схематичное расположение предохранителей Кузовной разъем Схема расположений кнопок на руле

Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста.

Зачем нужны предохранители?

Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.

Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.

Интересно!

Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:

Монтажный блок

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:

Схема предохранителей Лада Веста

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.

Таблица цепи предохранителейТаблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:

Таблица с обозначениями реле

Блок предохранителей Лада Веста с описанием (салон)

Этот монтажный блок расположен в привычном для водителей месте – возле левой ноги. Собственно, пространство вокруг кнопки открывания багажника и регулировщика света фар является крышкой монтажного блока.

Для начала вытащите пластиковые фиксаторы (гвоздики), которые крепят крышку к обивке. Один из них расположен со стороны замка зажигания, другой в левой нижней части крышки (может отсутствовать на некоторых авто). Далее поверните 3 пластиковые ручки внизу и потяните крышку, рассоединив все держатели.

Схематическое расположение

В монтажном блоке салона Вы увидите такую картину:

Монтажный блок салона

На заметку!

В нижнем правом углу расположены запасные предохранители Лада Веста.

Схематически блок выглядит так:

Схематичное расположение предохранителейРасшифровывается это следующим образом:Расшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителей Реле, которые присутствуют в салоне:Обозначения рыле в салонеКузовной разъемСхема расположений кнопок на руле

Почему не работает звуковой сигнал на ВАЗ-2112: фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

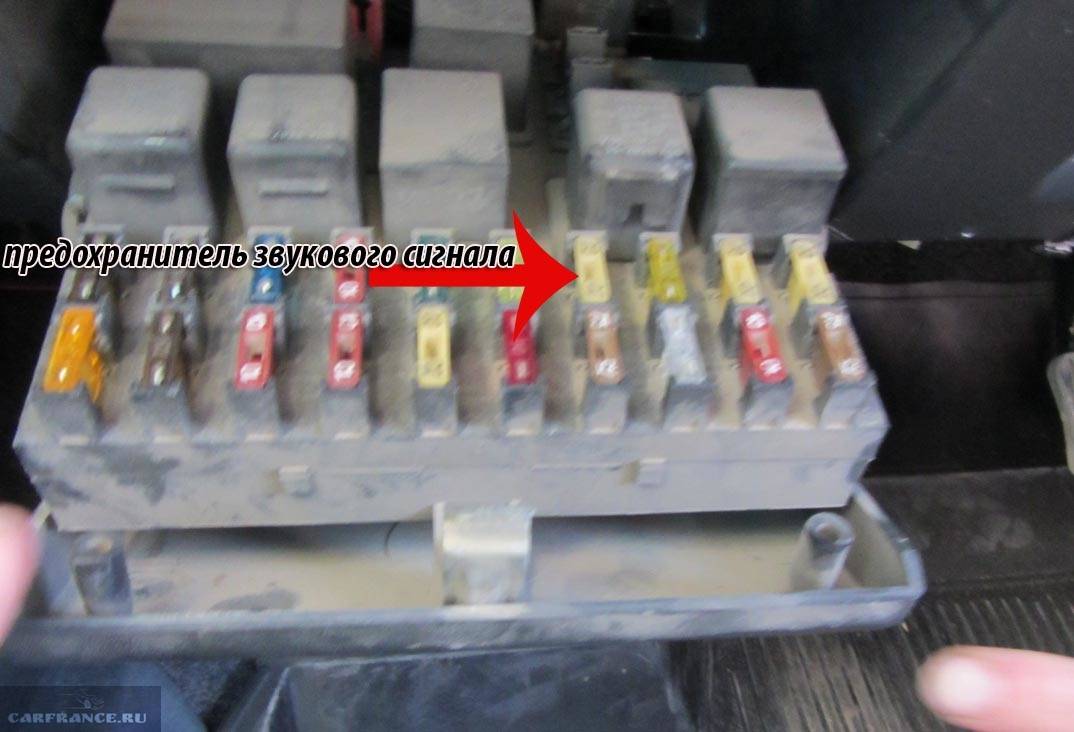

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

  1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
  2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
  3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

  1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя. Саморез крепления решётки радиатора
  2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима. Важный крепёжный элемент – зажим
  3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115

Наиболее вероятной причиной отказа стартера является электрический ущерб.

При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала.

Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия.

Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле

настартер приора и 2110.

Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

  • после успешного запуска двигателя вы можете услышать жужжание стартера
  • Поверните ключ зажигания простым щелчком, стартер не работает
  • попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле.

В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять.

При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Как найти и проверить реле в сигнальной системе ВАЗ 2112: пошаговая инструкция

Сигнальная система ВАЗ 2112 состоит из нескольких реле, которые отвечают за передачу сигнала в различные компоненты системы, такие как звуковая сирена, указатели поворота и аварийная сигнализация. Если вы столкнулись с проблемой отсутствия сигнала в Вашем автомобиле, может быть неисправно реле сигнальной системы. В этой статье мы предоставим пошаговую инструкцию о том, как найти и проверить реле в сигнальной системе ВАЗ 2112.

Для начала работы нам понадобятся некоторые инструменты и материалы:

  • Набор отверток
  • Тестер или мультиметр

Шаг 2: Определение местоположения реле

Первое, что необходимо сделать, это определить местоположение реле в ВАЗ 2112. В большинстве случаев, реле сигнальной системы находится под приборной панелью или в боковых отсеках автомобиля. Проверьте руководство по эксплуатации автомобиля или обратитесь к специалисту, чтобы узнать точное местоположение реле в Вашем автомобиле.

Шаг 3: Проверка реле

Когда Вы нашли местоположение реле, можно приступать к его проверке:

  1. Отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить возможные короткое замыкания.
  2. Используйте отвертку или другой подходящий инструмент, чтобы аккуратно вынуть реле из его гнезда.
  3. Включите тестер или мультиметр в режиме проверки сопротивления (Омметр).
  4. Подключите один контакт тестера к клемме реле, а другой контакт к заземлению (любой металлической части автомобиля).
  5. Проверьте сопротивление между контактами реле. Если сопротивление равно нулю или очень мало, это может указывать на неисправность реле.

Шаг 4: Замена или ремонт реле

Если реле сигнальной системы ВАЗ 2112 окажется неисправным, его необходимо заменить или отремонтировать. Для этого:

  1. Получите новое реле сигнальной системы, совместимое с ВАЗ 2112.
  2. Аккуратно вставьте новое реле в его гнездо.
  3. Подсоедините клемму отрицательного полюса аккумулятора.
  4. Проверьте работу сигнальной системы Вашего автомобиля.

Если замена реле не решает проблему с сигнальной системой, возможно, проблема кроется в другой части системы. В этом случае рекомендуется обратиться к специалисту или автосервису для более глубокой диагностики и ремонта.

Следуйте этой пошаговой инструкции, чтобы найти и проверить реле в сигнальной системе ВАЗ 2112

Не забывайте принимать меры предосторожности при работе с электрическими компонентами автомобиля и при необходимости обращаться к профессионалам

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет
№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Электрическая схема ЭСУД ВАЗ-21104 с контроллером 21124-1411020-30/31/32

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 – катушки зажигания; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики; 9 – колодка жгута системы зажигания к жгуту салонной группы АБС; 10 – контроллер; 11 – электробензонасос; 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 – колодка жгута системы зажигания к жгуту форсунок; 15 – колодка жгута форсунок к жгуту системы зажигания; 16 – колодка жгута системы зажигания к жгуту боковых дверей; 17 – датчик скорости; 18 – регулятор холостого хода; 19 – датчик положения дроссельной заслонки; 20 – датчик температуры охлаждающей жидкости; 21 – датчик массового расхода воздуха; 22 – датчик контрольной лампы давления масла; 23 – датчик фаз; 24 – датчик кислорода; 25 – датчик положения коленчатого вала; 26 – датчик детонации; 27 – электромагнитный клапан продувки адсорбера; 28 – датчик уровня масла; 29 – датчик указателя температуры охлаждающей жидкости; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – реле зажигания; 33 – предохранитель реле зажигания; 34 – предохранитель цепи питания электробензонасоса; 35 – реле электробензонасоса; 36 – реле электровентилятора; 37 – предохранитель цепи питания контроллера; 38 – колодка жгута системы зажигания к соединителю кондиционера; 39 – комбинация приборов; 40 – выключатель зажигания; 41 – электровентилятор системы охлаждения; 42 – блок бортовой системы контроля; 43 – реле стартера; 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 – маршрутный компьютер; 47 – диагностический разъем.

Не работает звуковой сигнал на ВАЗ 2110? — Поиск и устранение «виновника»

Автомобиль: ВАЗ-2112. Спрашивает: Калашников Владимир. Суть вопроса: Где находится реле сигнала на ВАЗ-2112?

Приветствую всех автомобилистов! На моей двенашке перестал работать звуковой сигнал. Ездил я около двух недель, грешил на кнопку, надо было сильно нажимать её, чтобы она сработала. А сегодня впереди стоящая машина на светофоре поехала назад, вернее начала катиться. Пришлось через окно кричать. Небезопасно это.

В общем не работает теперь сигнал вообще. Предохранители нормальные, сигнал проверял напрямую — рабочий. Посоветовали проверить реле сигнала, но не могу разобраться где оно находится.

Подскажите, пожалуйста, где установлено реле и как правильно установить причину поломки?

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110

Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора

Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
