Характеристики свечей зажигания

Основными параметрами являются: диаметр и длинна резьбовой части и калильное число.

Калильное число обозначает величину давления, когда в камерах сгорания возникает калильное зажигание. Все производители в обязательном порядке указывают в аннотации калильное число для данного типа двигателей и тип свечей. Если установить свечи с «не родным» калильным числом, это негативно скажется на их самоочистке и тепловом режиме ДВС.

Калильное число свечей разделяют на три типа:

Холодные (20 и выше);
Средние (17 – 19);
Горячие (11 – 14).

Чем выше, указанно число, тем выше температуру может выдержать свеча зажигания при работе. Свечи с низким числом зачастую быстро выходят из строя, т.к. не выдерживают больших температур.

Неисправности высоковольтных проводов зажигания

Главные признаки неисправности:

проблемы с запуском двигателя;
неустойчивое функционирование мотора на оборотах холостого хода;
увеличение уровня СО в выхлопе;
рост уровня радиопомех.

Возможные неисправности сводятся к двум группам: повышенному сопротивлению и утечкам тока.

Повышенное сопротивление или даже полное отсутствие контакта возникает при окислении взаимодействующих между собой токопроводящих элементов и отключении кабеляот свечи/катушки. Оба этих нежелательных события потенциально происходят на обоих концах провода зажигания, которые подлежат обязательной проверке. Причиной возникновения окисления часто становится чрезмерный нагрев и искрение.

Видео: Высоковольтные провода

Утечка тока. На практике наблюдается заметно большее разнообразие причин ее возникновения. Таковыми становятся загрязнение металлических токопроводящих компонентов высоковольтной части электрооборудования катушки зажигания и ее распределителя на одном конце. На противоположном конце провода опасно загрязнение контактов свечи и металлического наконечника высоковольтного провода, внутренней поверхности защитных колпачков.

Еще одна причина утечек — повреждения изоляции, которые происходят по различным причинам. Они не могут стать причиной короткого замыкания, но если в них набивается грязь, то появляется ток утечки.

Ещё кое-что полезное для Вас:

Вибрация двигателя на холостых оборотах передается на кузов авто: причины и что делать?
Когда может проявиться «дергание» автомобиля и в чем причины этого явления?
Стартер крутит, но не заводится ДВС: причины и что делать?

Разновидности проверок

Контроль исправности высоковольтного провода осуществляется с помощью тестера и визуально.

Для проверки тестером (мультиметром) прибор переключают в режим омметра и подключают щупы к концам отключенного высоковольтного кабеля. Для низкоомного провода мультиметр должен показывать короткое замыкание, при среднем и большом погонном сопротивлении показания составляют единицы и даже десятки кОм, причем могут меняться при изгибе провода.

Повреждение изоляции и утечку лучше выявлять визуально. Для этого в гараже выключают свет, а у автомобиля фары, после чего заводят двигатель. Проскакивающие искры видны в темноте.

Вариантом визуальной проверки является контроль проводом с двумя зачищенными концами. Один конец соединяют с массой, а вторым водят по оболочке провода. В месте повреждения проскакивает искра. Неисправный провод не ремонтируется и заменяется на новый.

Печать

Как проверить высоковольтные провода зажигания

Проверка высоковольтных проводов зажигания на пробой осуществляется одним из трех способов.

Визуальная проверка Визуальный осмотр является наиболее простым способом проверить и обнаружить повреждения изоляционного слоя высоковольтной проводки. В процессе такой проверки нужно убедиться, что на поверхности изоляции отсутствуют трещины, надрезы и заметные потертости.
Определить визуально пробой можно по искрению. Для этого в темное время суток достаточно открыть капот автомобиля, завести мотор и выключить освещение. Пробой изоляции будет заметен невооруженным глазом по пробегающим по проводке искрам.
Проверка «дедовским» способом Зачастую визуально нельзя определить, что высоковольтный провод зажигания неисправен. В таких случаях используется старый испытанный способ, заключающийся в следующих действиях. Запускается двигатель и оставляется работать на холостых оборотах. Далее со свечей поочередно снимаются и затем обратно надеваются контакты. Все операции необходимо выполнять в резиновых перчатках, не касаясь телом кузова автомобиля. Проводник неисправен, если при его отсоединении от свечи работа двигателя не изменится.
Проверка с помощью провода Следующий способ заключается в использовании отрезка провода, зачищенного с обоих концов. Проверка проводится ночью при запущенном двигателе. Отрезок одним концом замыкается на кузов машины («масса»), вторым концом нужно водить по высоковольтной проводке зажигания. Если при проведении по изоляции появляется искра, в данном месте имеется пробой. Таким образом проверяется не только изоляция, но и пластмассовые защитные колпачки.

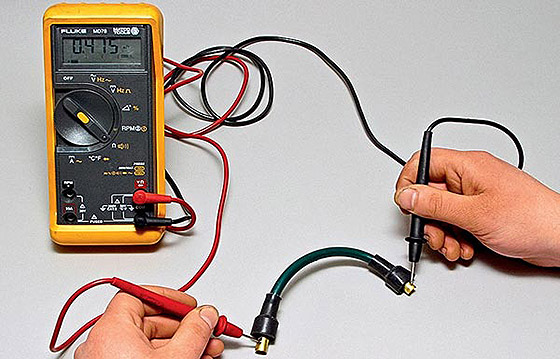

Проверка высоковольтных проводов зажигания мультиметром Мультиметром автовладельцы обычно измеряют напряжение, однако этим же прибором можно определять и сопротивление, что очень полезно при проверках.
Для измерения высоковольтные провода зажигания предварительно отсоединяются либо полностью снимаются. Мультиметр нужно перевести в режим измерения сопротивления, затем щупами прибора необходимо дотронуться до двух концов одного провода. Прибор покажет измеренное значение.

В норме сопротивление свечной проводки должно составлять от 3,5 до 10 кОм. Точные данные обязаны быть указаны на изоляционном слое. Определенное проверкой значение сопротивления будет зависеть от материала жилы, длины провода, используемой изоляции, наличия в ней микроскопических повреждений и т. д.

Если в результате проверки один проводник оказался неисправен, в скором времени выйдут из строя и остальные. Поэтому замена высоковольтной проводки зажигания производится комплектом, а не отдельными проводами. По отдельности эти изделия, скорее всего, вам не продадут.

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Исправные провода зажигания должны иметь показатель сопротивления, который находится в рамках от 3.5 до 10 кОм. Такая разбежность будет зависеть от конкретного типа высоковольтных проводов, установленных на автомобиле. Справочная информация касательно сопротивления тех или иных бронепроводов зажигания обычно наносится сверху на изоляцию.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Доработка свечей зажигания для экономии топлива

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи. Читать далее
Состояние свечей зажигания по внешнему виду

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи. Читать далее
Что такое пропуски зажигания в цилиндрах, а также…

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации. Читать далее
Как проверить искру на инжекторном двигателе

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе. Читать далее
Масло в свечных колодцах: причины возникновения и как…

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками. Читать далее
Как подобрать свечи зажигания по марке автомобиля

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы. Читать далее

Другие показатели, важные для нефтепродуктов

Температура воспламенения нефтепродукта

Эта температура нефтепродуктов всегда выше описанной в первой части статьи. Если для определения значения вспышки появления первого пламени с последующим его затуханием, то для этого показателя необходим такой нагрев, при котором вещество будет гореть постоянно. Разница между этими двумя характеристиками при измерении может составлять от 30-ти до 50-ти градусов.

Температура самовоспламенения

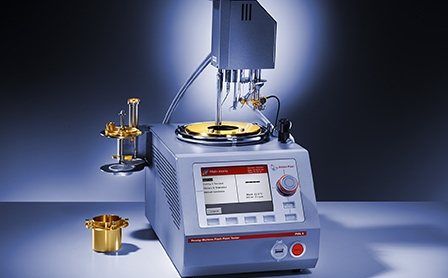

Анализатор температуры вспышки по Пенски-Мартенсу PMA 5
