Блок предохранителей Лада Веста
Монтажный блок Схема предохранителей Лада Веста
Монтажный блок салона Схематичное расположение предохранителей Кузовной разъем Схема расположений кнопок на руле
Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста.
Зачем нужны предохранители?
Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.
Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.
Интересно!
Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.
Блок предохранителей Лада Веста с описанием (моторный отсек
Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.
Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.
Схематическое расположение
Содержимое этого монтажного блока выглядит следующим образом:
Монтажный блок
На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:
Схема предохранителей Лада Веста
К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.
Таблица цепи предохранителейТаблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.
Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:
Таблица с обозначениями реле
Блок предохранителей Лада Веста с описанием (салон)

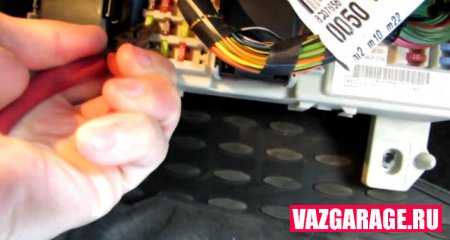

Этот монтажный блок расположен в привычном для водителей месте – возле левой ноги. Собственно, пространство вокруг кнопки открывания багажника и регулировщика света фар является крышкой монтажного блока.
Для начала вытащите пластиковые фиксаторы (гвоздики), которые крепят крышку к обивке. Один из них расположен со стороны замка зажигания, другой в левой нижней части крышки (может отсутствовать на некоторых авто). Далее поверните 3 пластиковые ручки внизу и потяните крышку, рассоединив все держатели.
Схематическое расположение
В монтажном блоке салона Вы увидите такую картину:
Монтажный блок салона
На заметку!
В нижнем правом углу расположены запасные предохранители Лада Веста.
Схематически блок выглядит так:
Схематичное расположение предохранителейРасшифровывается это следующим образом:Расшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителей Реле, которые присутствуют в салоне:Обозначения рыле в салонеКузовной разъемСхема расположений кнопок на руле
Замена предохранителя
Предохранители на прикуривателе ВАЗ 2112 служат для защиты электрической системы автомобиля от короткого замыкания и перегрузок. Если прикуриватель перестал работать, то, возможно, предохранитель сгорел и требуется его замена.
Для замены предохранителя на прикуривателе ВАЗ 2112, выполните следующие шаги:
Шаг 1: Подготовка
Перед заменой предохранителя убедитесь, что автомобиль выключен и ключ вытащен из замка зажигания. Это предотвратит возможность получения удара электрическим током при работе с электрической системой автомобиля.
Шаг 2: Открытие крышки
Найдите прикуриватель в салоне автомобиля. Откройте крышку прикуривателя, с помощью пластикового отвертки или другого плоского инструмента.
Шаг 3: Проверка предохранителя
Внимательно осмотрите предохранитель на прикуривателе. Если проволочка внутри предохранителя оборвана или есть признаки перегорания, значит, предохранитель сгорел и требуется его замена.
Шаг 4: Замена предохранителя
Выберите предохранитель с такими же параметрами (амперажом), как предыдущий. Вставьте новый предохранитель на прикуриватель.
Важно: При замене предохранителя необходимо убедиться, что автомобиль находится в выключенном состоянии и ключ вынут из замка зажигания
Шаг 5: Проверка
Закройте крышку прикуривателя. После замены предохранителя, проверьте работу прикуривателя, вставив в него зарядное устройство или другое устройство с подходящим разъемом. Если прикуриватель заработал, значит, замена предохранителя прошла успешно.
Обратите внимание: Если после замены предохранителя прикуриватель все равно не работает, возможно, причина не только в предохранителе. В этом случае, рекомендуется обратиться к автосервису для диагностики и ремонта электрической системы
Диагностика проблем прикуривателя
При возникновении неисправностей следует провести инспекцию прибора, чтобы выявить причину поломки.
- Включаем вентилятор отопителя. Если он не работает, то сгорел предохранитель прикуривателя ВАЗ 2111, расположенный в монтажном блоке.
- Осматриваем контакты на самом приборе и его гнезде. При наличии окислов или ржавчины убираем их надфилем.
- Визуально осматриваем кабели, приходящие к устройству, на предмет переломов или обрыва. Прозваниваем провода при помощи мультитестера. Включаем его на сопротивление, а затем проверяем каждый из трех кабелей, приходящих к прибору.
После выяснения неисправности можно приступать к ремонту устройства.

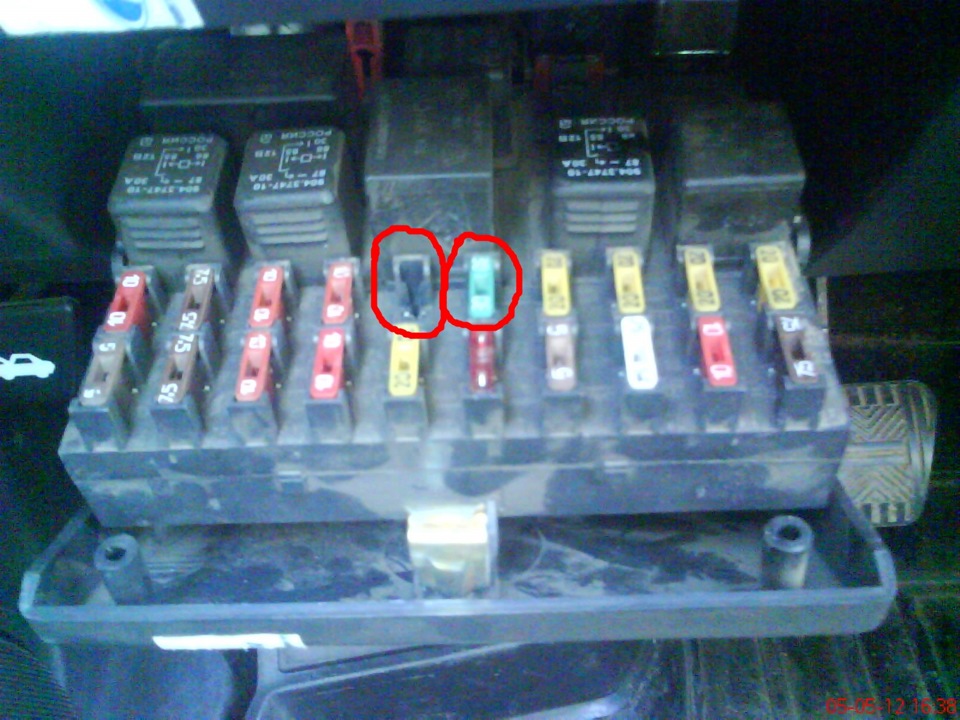

Предохранитель прикуривателя ВАЗ 2110 – какой и где находится
Для моделей ВАЗ 2110 устанавливаются длинные прикуриватели старых образцов. Номинальные пределы исправных предохранителей для них – около 25 Ампер, что позволяет использовать прикуриватели в качестве розетки с мощностью в 12 вольт.

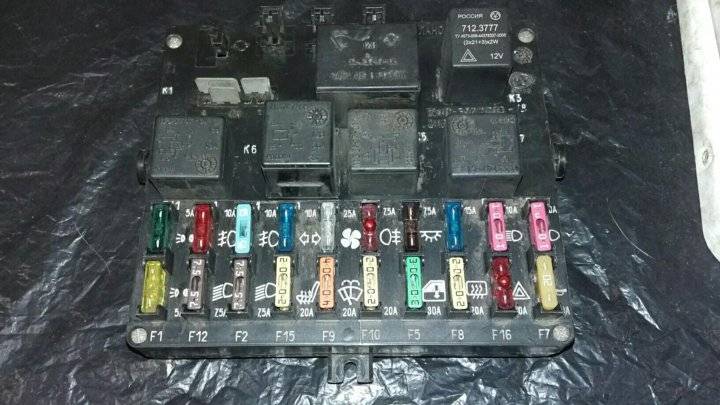

Предохранители с обозначением номера и мощности в Амперах

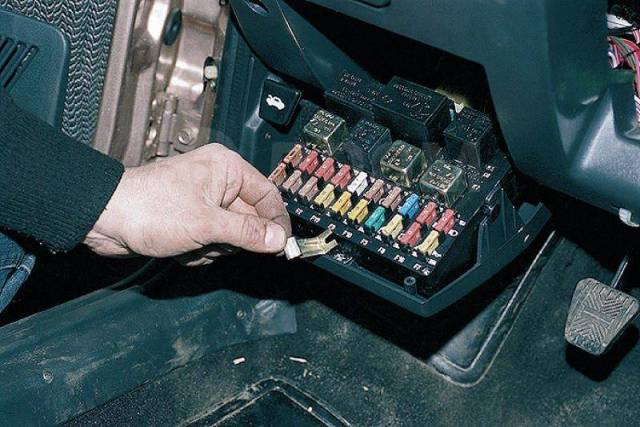

Основной блок всего устройства располагается в панели и закрывается защитными крышками, препятствующими попаданию влаги и мусора. Крышку можно найти внизу приборной панели, слева от передних сидений. Под ней находятся главные предохранители машины и несколько плавких вставок. Благодаря такому расположению основное электрооборудование контролируется с помощью консоли.
При затруднении в поисках нужного блока следует рассмотреть схему, практически идентичную для ВАЗ 2110, 2111 и 2112. В ней обозначены ряды предохранителей с плавкими вставками. Элемент для прикуривателя помечается знаком F18 и располагается в нижней линейке. При взгляде на панель нужный предохранитель окажется третьим справа.

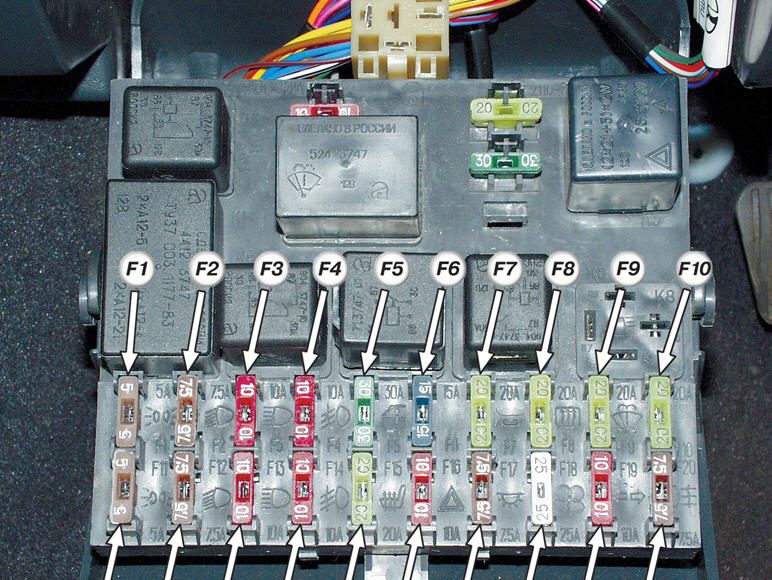

Схема расположения элементов на ВАЗ 2110
Замена прикуривателя ВАЗ-2110
Если вы решили заменить прикуриватель, вам придется произвести вышеописанные действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться в его работоспособности. Для этого просто соедините разъемы проводов питания устройства и лампы подсветки с их контактами, включите зажигание и аккуратно утопите вставку в стакан. Подождите немного, пока нагреется спираль. Если вставка «выпрыгнула», значит, устройство рабочее.
Замена прикуривателя ВАЗ-2110 должна выполняться при отсоединенной минусовой клемме АКБ! Для ее осуществления отключите нерабочее устройство от проводов питания. Далее при помощи отвертки нажмите на защелку гнезда прикуривателя с обратной стороны облицовочной панели и толкните стакан вперед. Монтаж нового прикуривателя выполните в обратной последовательности.
Газ 21 Волга запчасти : купить автозапчасти на волга газ 21 в интернет-магазине Автоклассика
ГАЗ М21 Волга, первый автомобиль, носивший имя Волга, был разработан в начале 1950-х годов.
Волга стилистически соответствовала основным производителям США того периода и включала в себя такие роскошные на тот момент функции, как откидывающееся переднее сиденье, прикуриватель, обогреватель, омыватель ветрового стекла и 3-волновое радио.
Когда в 1959 году 6-цилиндровый ряд автомобилей ГАЗ был снят с производства, «Волга М-21» стала самым большим и роскошным автомобилем, официально продаваемым частным владельцам в СССР в больших количествах, хотя его цена была очень высока и делала его недоступным для большинство покупателей автомобилей.
ГАЗ-21 «Волга» — самый узнаваемый автомобиль не только среди жителей бывшего Советского Союза, но и за его пределами. Она по праву принадлежит к фаворитам советских классических автомобилей.
Все детали делятся на следующие категории:
- Кузов;
- Двигатель;
- Ходовая часть;
- Рулевой механизм;
- Трансмиссия;
- Электрооборудование;
- Внутренние материалы;
Вы можете приобрести как отдельные элементы, так и детали в комплекте.
Выгодные предложения на avtoclassika.com

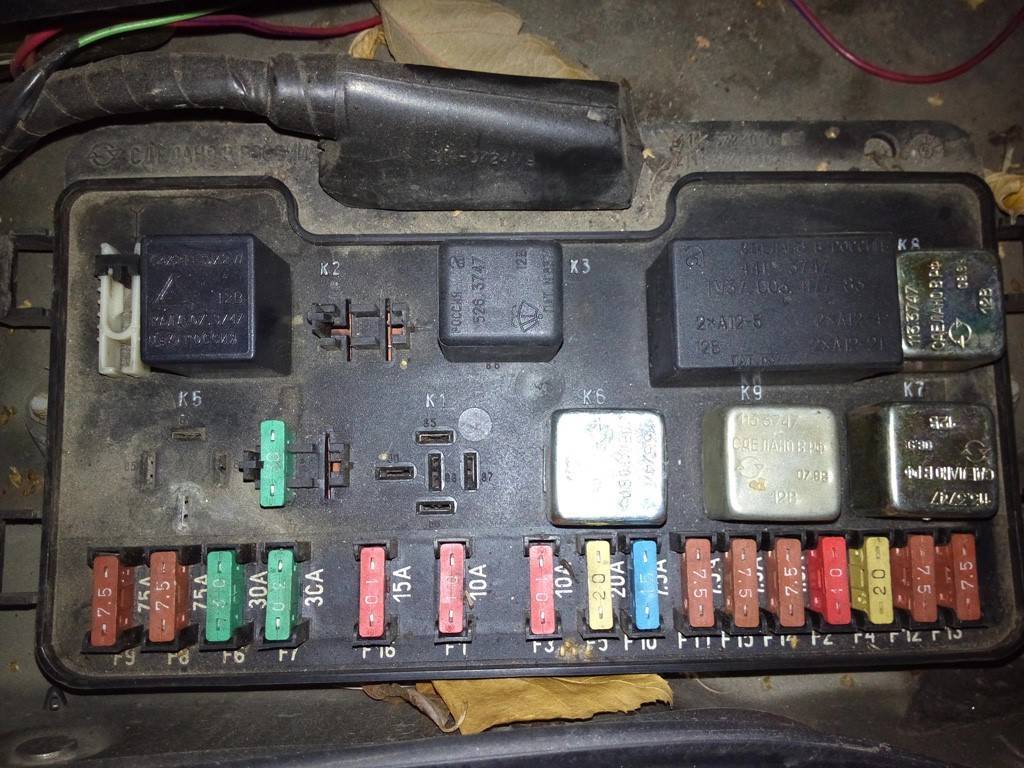

Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

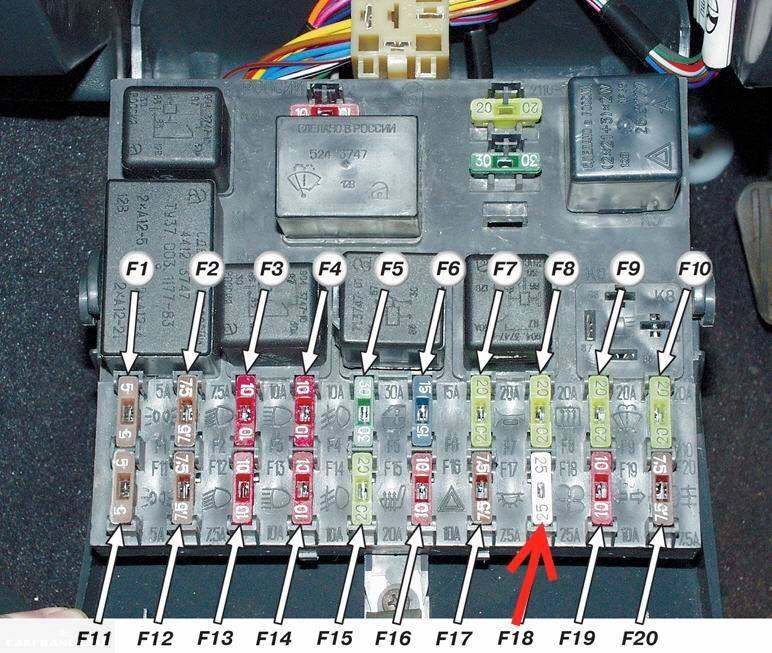

| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |

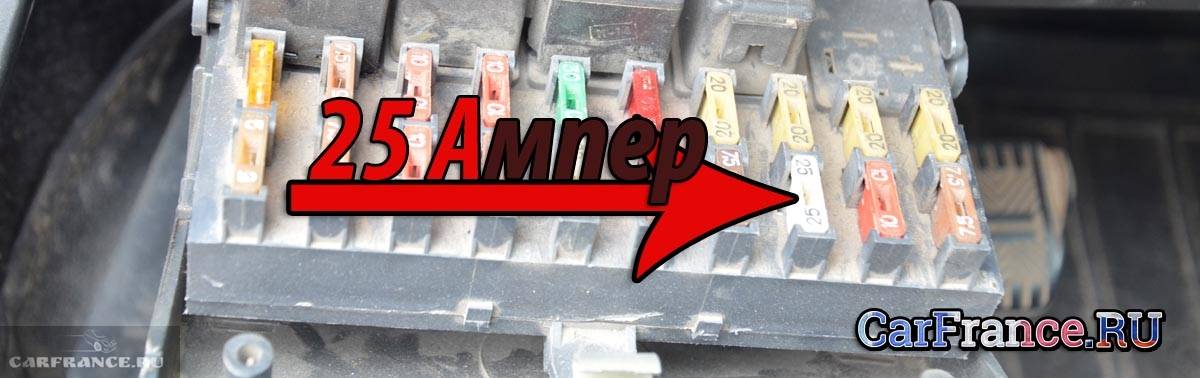

| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса

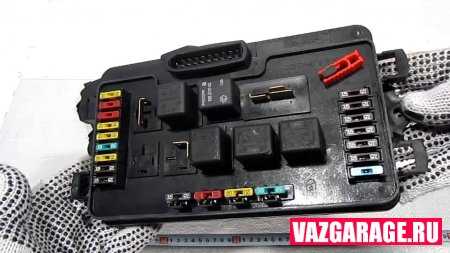

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

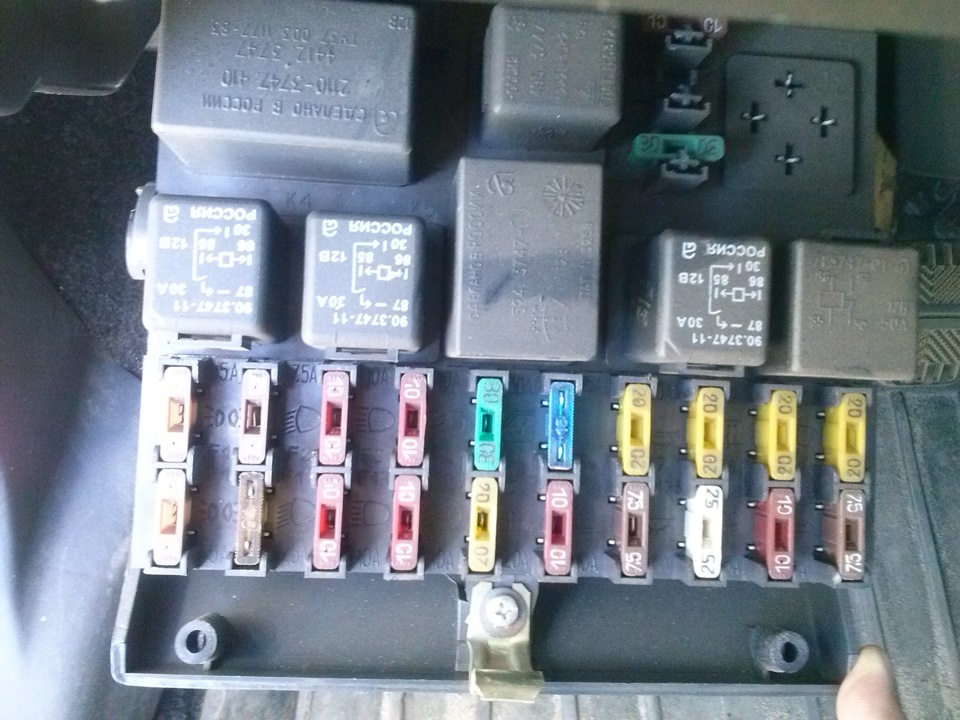

Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Почему не работает прикуриватель ВАЗ-2112 и как починить
Современное авто всегда оснащено рядом дополнительных и совершенно необязательных гаджетов и примочек. Но со временем пользования автомобилями часть из дополнительных атрибутов стала настолько привычна для водителей, что их присутствие кажется чем-то необходимым.
Это весьма распространенная проблема, наряду с поломкой магнитолы, неисправностью приборной панели, и другие неприятностями этого же типа. Все они связаны с электрикой, поэтому корень этой беды немного схож.
Не работает прикуриватель на ВАЗ-2112: причины и ремонт
В независимости от того, какой инжектор – на 8 или 16 клапанов, – способы проверки и починки прикуривателя схожи.
Как им пользоваться – знает каждый, даже не курящий водитель. Но вот как удобно проверить, почему он перестал работать – это вопрос более сложный. Если на ВАЗ-2112 не работает прикуриватель, не нужно сразу бежать на сервис, и заказывать новую проводку. Можно использовать систему обогрева. Если вентилятор работает, значит, проблема не в проводке, а в самом прикуривателе (или предохранителе).
Это простой вариант, и простая поломка. Она быстро проверяется, и легко исправляется. Кроме этого простого случая, неприятность может быть и в проводке.
Как проверить прикуриватель на наличие проблем
В первую очередь нужно визуально осмотреть провода, которые идут к монтажному блоку (через них прикуриватель получает ток от АКБ).
Кроме осмотра, нужно проверить и разъемы соединений – он должны плотно «сидеть»
Бывает так, что они разъединяются.
Отдельное внимание следует обратить и на электрические соединители. Они располагаются приблизительно там же, где находится левая нога пассажира.
Если с проводами есть проблемы, то нужно их заменить (понадобятся новые провода, изолента, канцелярский нож для зачистки изоляции, резиновые перчатки).
Итак, рассмотрены уже две из трех возможных причин поломки. Остается еще одна – сломан сам прикуриватель, а все обеспечивающие его работу системы в порядке (проверять желательно все причины, так как поломок может быть сразу несколько).
- С самого начала следует снять кнопку плоской отверткой (заизолировав изолентой стержень). Там есть специальные «усики», которые ею нужно отогнуть. Кнопка должна после этого хорошо фиксироваться. Если проблема не в кнопке, нужно лезть дальше.
- Снимаем панель возле рычага коробки передач, и получаем доступ к самой панели прикуривателя.
- Берете что-то, чем зацепить ее (в левом верхнем углу), снимаете. Там можно увидеть две вилки, на которые и посажены провода. Их также нужно осмотреть, при необходимости – заменить, все детали прикуривателя также предстоит осмотреть.
- Есть несколько способов для снятия, но лучше использовать тот, который указан в эксплуатационной инструкции. Он надежнее, и, если водитель никогда не чинили подобные неисправности самостоятельно, подойдет лучше.
Разобравшись с тем, почему не работает прикуриватель ВАЗ-2112 и как починить его, можно с уверенностью утверждать, что это не повод обращаться на сервис. Вполне под силу эти операции водителю совершить самому, вооружившись описанием этого процесса.
Как вам статья?
Замена прикуривателя
Замена производится по следующему алгоритму:
- Отсоединить провод от клеммы аккумулятора;
- Затем следует снять облицовку;
- Достать патрон;
Продеваем колодки с проводами сквозь облицовку пола
Сжимаем экран лампы, чтобы лапки вышли из световода
Толкаем гнездо из облицовки
Вынимаем гнездо и продеваем колодки с проводами
Регулируем контакты, если прикуриватель не возвращается в исходное положение за положенное время
Сжимаем защелки и вынимаем световод из облицовки
При обратной установке, выступ световода должен войти в прорезь облицовки
Ремонт прикуривателя не займет у вас много времени.
Причины преждевременного выхода из строя предохранителей
- Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
- Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
- Механическое повреждение, авария, удар, столкновение;
- Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
- Короткое замыкание в цепи электрического питания;
- Воздействие лучей ультрафиолета.
Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.
В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.
Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.
В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже.
Проверяем исправность прикуривателя
В первую очередь исправность механизма определяется путем проверки предохранителя, который расположен в соответствующем блоке. Маркировка элемента – F18. Максимально возможная сила проходящего тока через предохранитель является 25 ампер.
Обе системы работают через один предохранитель. Если вентилятор не работает, пора заменить предохраняющий элемент. В ином случае, скорее всего, где-то в проводке случился обрыв. Обычно это происходит в промежутке между блоком предохранителей и прикуривателем. Но перед началом работ по замене убедитесь, что предохранитель с маркировкой F6 исправен. Это элемент также может оказывать влияние на работу прикуривателя.
Проверяем состояние проводки и контактов
Сняв панель центральной консоли, первым делом необходимо осмотреть контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, накиньте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение. Его отсутствие может свидетельствовать об обрыве в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Сделать это можно путем прозвона проводников.
Обнаружив, что контакты в колодках окислены или подгоревшие, зачистите их при помощи мелкой наждачной шкурки, после чего проверьте работоспособность прикуривателя. Если и с ними все в порядке, осмотрите разъемы на самом устройстве. Оно имеет три контакта: два «плюса» (на лампу и стакан) и один общий «минус». В случае необходимости зачистите контакты наждачкой.
Замена с демонтажем тоннеля
Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.
- Выключаем зажигание, открываем капот, снимаем минусовую клемму.
- Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
- Аккуратно извлекаем колодку проводов.
- Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
- Отщелкиваем защелки чехла рычага КПП и убираем его.
- Выкручиваем винт при помощи крестовой отвертки.
- Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
- Теперь защитная крышка тоннеля должна легко сниматься.
- Демонтируем патрон вместе со светофильтром и предохранителем.
- Извлекаем устройство для того, чтобы его отремонтировать или сменить.
- Установка прибора осуществляется в обратном порядке.

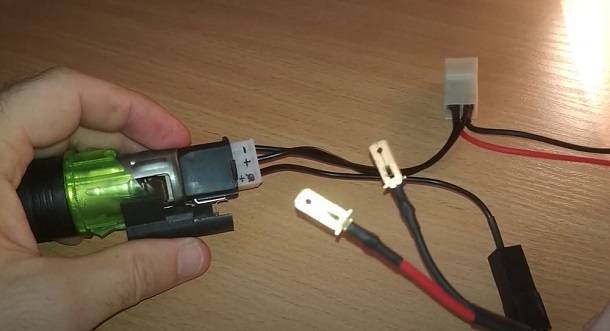

Схема подключения
Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.
Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.
Как снять прикуриватель
Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.
- Отсоединить аккумулятор от машины.
- Демонтировать облицовку прибора и вынуть патрон устройства.
- Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
- Сжать экран светового индикатора до выхода клипс из своих гнезд.
- Следом, отверткой отщелкнуть крепления световода и удалить деталь.
- Следом необходимо извлечь устройство из облицовочного элемента.
- Далее вынимается само посадочное гнездо.
https://youtube.com/watch?v=3T0fInYfXW4
Разбираем центральную консоль
Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.
- Крестовой отверткой выкрутить саморезы из боковых пазов.
- Далее нужно отсоединить клипсы в центральной части.
- Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.
После откручивания детали открывается доступ к контактной группе прикуривателя.
Спираль
Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.
Подключение нового прикуривателя
Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:
- отключить АКБ;
- разобрать центральную консоль приборки;
- отсоединить клеммы контактной группы;
- выполнить процедуру демонтажа, описанную выше;
- установить новую деталь в обратном порядке.
Распиновка
Евро прикуриватель на 2110 имеет всего три контакта.
- Минусовой вывод, подключается к кузову авто.
- Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
- Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.
Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель
Достаточно выполнить не сложную последовательность действий.
- Провести под капотом силовую магистраль к АКБ.
- Надежно подключить линию к клемме аккумулятора.
- Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
- Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
- Конечным этапом является подключение проводки к прибору.
Демонтаж прикуривателя
Здесь возможно несколько вариантов. Можно снять оборудование, прибегая к «быстрому» способу, который требует определенной сноровки и опыта. А можно отсоединять прикуриватель с предварительной разборкой тоннеля: этот способ приводится в руководстве по эксплуатации автомобиля. Второй вариант потребует наличия под рукой крестовой и плоской отверток. Сначала производится снятие верхней части тоннеля.
Последовательность действий будет следующей: удаление покрытия тоннеля с правой и левой сторон, для чего всего лишь удаляются 4 крепления, разъединение колодок подсветки прикуривателя с ним самим, с правой стороны. Затем, воспользовавшись плоской отверткой, следует удалить накладку, расположенную под рычагом ручника.
Далее необходимо снять чехол ручки коробки переключения передач (КПП). Далее, при помощи крестовой отвертки, следует ослабить и отвернуть крепежный винт КПП. Со всех сторон тоннеля отворачивается по винту, сиденья при этой процедуре отодвинуты назад. Снимается верхнее покрытие тоннеля. Далее непосредственно демонтируется сам прибор.
Изымается его корпус, удаляется экран лампы. При помощи плоской отвертки производится нажатие на защелку гнезда прикуривателя, оно изымается из облицовки. Посредством сжатия защелки и проталкивания наружу снимается световод. Далее производится замена прикуривателя на исправный посредством действий, производимых в обратном алгоритму разборки порядке.
Описанная выше схема снятия прибора для его последующей замены достаточно сложна. Существуют автолюбители, которые утверждают, что снятие тоннеля вовсе не обязательно. Они советуют извлечь прибор, зацепив его изнутри пальцем, а снаружи — отверткой. В процессе экран от лампы подсветки должен выйти из прорезей и освободить прикуривателю путь «на свободу».
Где находится реле бензонасоса
Расположение зависит от конкретной марки и модели авто, но обычно эта деталь находится под капотом или рядом с блоком управления КЕ. Установлено целых три, они располагаются в блоке предохранителей. Верхнее является главным, среднее относится к электродвигателю охладительной системы, а нижнее подключено к бензонасосу. В автомобилях ВАЗ его можно найти в районе левой ноги сидящего рядом с водителем пассажира.
Возможные способы диагностики рассмотрены в таблице:
| Способы диагностики реле бензонасоса | |||
| Цель проверки | Используемые инструменты и оборудование | Признаки неисправности | Особенности |
| Определение давления в топливной системе | Манометр с резиновой трубкой | Старт мотора — менее 3 атмосфер, меньше 2,5 на холостом ходу, с пережатой сливной трубкой — менее 7, со снятой трубкой с регулятора давления — менее 3,3. | Проверка осуществляется в 4-х режимах работы. |
| Проверка напряжения силовых и управляющих выводов | Контрольная лампа 12 В | При подключении к контактам и срабатывании зажигания лампочка не загорается или светит тускло. | Подключение осуществляется к выводам 85 и 86. |
| Мультиметр в режиме Омметра и аккумулятор. | Напряжение меньше заявленного в инструкции к реле автомобиля. | Аккумулятор подключают к контактам 85 и 86, а мультиметр к 87 и 30. |
Основные параметры
Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:
- желто-коричневый работает при 5 амперах;
- более темный коричневый – при 7,5;
- красный – при силе тока 10;
- насыщенный синий – при 15;
- ярко-желтый рассчитан на 20;
- бесцветный или прозрачный – на 25;
- зеленый – на 30.
Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.
За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.
Предохранители ВАЗ 2115 (Монтажный блок)
Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.
Где расположены предохранители
Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.
Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.
Какие предохранители располагаются на ВАЗ 2115
Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.
Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:
1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.
Устройство блока предохранителей на ВАЗ 2115
Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.
Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.
Если описывать их сверху вниз, то получится следующее:
1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.
Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.
Ниже, вы можете найти их описание сверху вниз:
1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.
Как определить сгоревший предохранитель и заменить его?
Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.
Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.
Как удостовериться, что предохранитель сгорел?
Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.
Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.
В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.
За что отвечает комплект реле с блоком предохранителей?
Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110
Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:
- К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
- К2 – данное комплектующее связано с работой передней пары дворников;
- K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
- К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
- К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
- К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
- K8 – так же как и К6, является резервным реле.
Совет: если вы заметили основные признаки неисправности датчика кислорода. вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.
