Что такое шрус в автомобиле и как он работает?

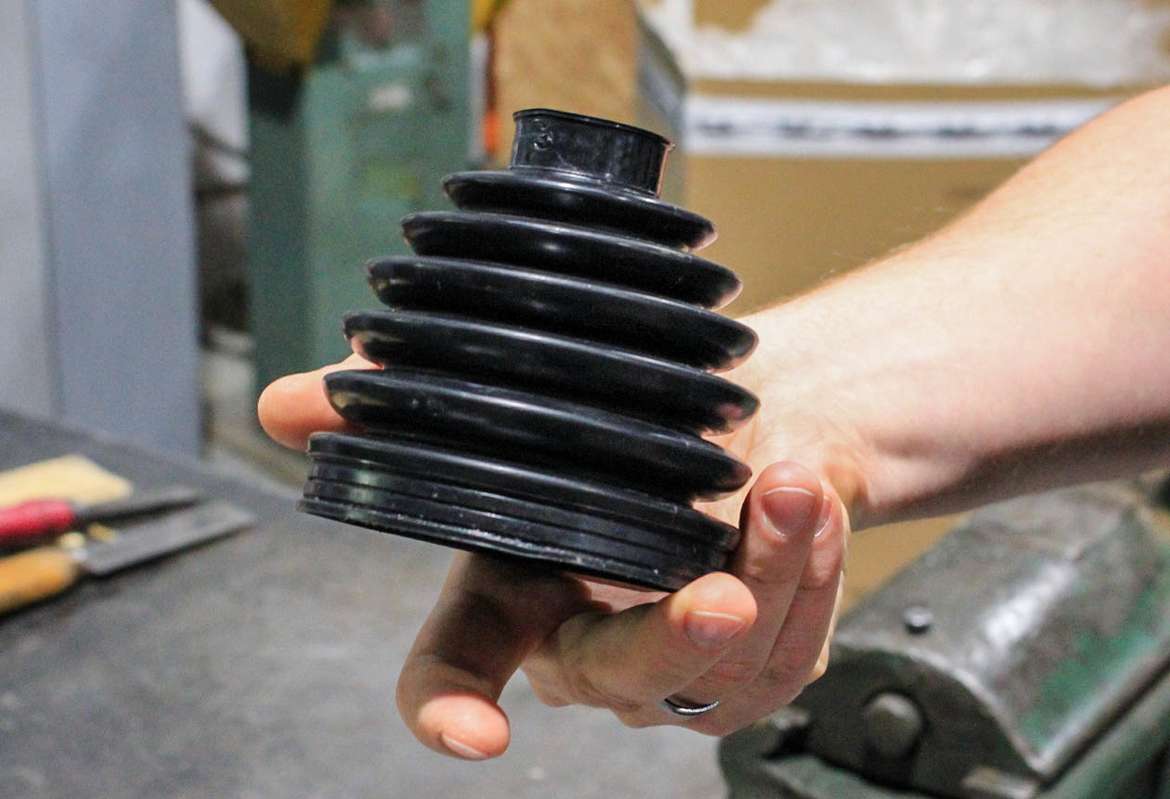

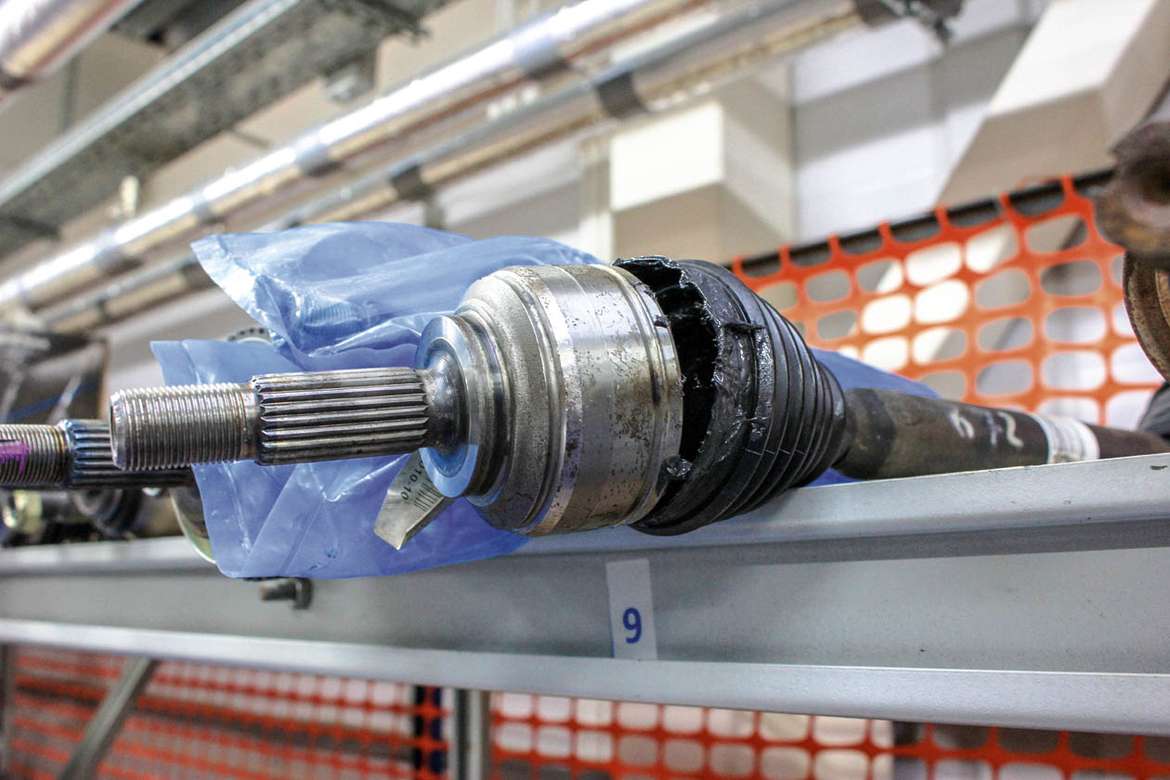

Порванный пыльник

Наверное, самая распространенная неисправность одной из деталей ШРУСа, которая приводит к поломке всего механизма, — это повреждение пыльника. Последний бывает двух видов: резиновый и термопластовый. Резиновый заметно дешевле, так что в сегменте «лоу-кост» в основном используется он. Термопластовые пыльники заметно дороже, зато и гораздо выносливее, а также куда лучше переносят механические повреждения. Некоторые автовладельцы к термопласту относятся с подозрением в силу его жесткости, что является заблуждением.

Три главных врага пыльника ШРУСа — внешнее физическое воздействие, морозы и естественные перетирания.

С морозом все понятно: тут необходим только качественный состав материала пыльника, который дешевым не бывает. Так что если приобрести дешевый компонент, рассчитывать на его физические свойства не стоит.

Внешние повреждения чаще всего происходят у полноприводных автомобилей, которые частенько выезжают на бездорожье. В идеале после каждой такой поездки надо проводить хотя бы визуальный осмотр.

Перетирания чаще всего происходят, когда ШРУС поворачивается и ребра пыльника начинают касаться друг друга. Именно поэтому при замене пыльник нужно обязательно промазывать специальной смазкой изнутри, чтобы он не терся посуху.

Встречаются такие конструктивные особенности самих машин (например, отечественных), когда ШРУС все время находится в изогнутом состоянии и пыльник касается его внутренних металлических деталей. Кроме того, бывает, что пыльник находится вблизи систем сильного нагрева, например выпускного коллектора, в результате чего он потихоньку плавится.

Порванный пыльник сразу поломкой себя не проявит. Если смазка качественная, она будет довольно долго смазывать все трущиеся детали. Так что, если повреждение не выявилось на диагностике, то поломки и гудения ШРУСа иногда можно ждать месяц, а то и больше, поскольку в самом механизме смазка держится достаточно долго, однако в нее попадают абразивные частицы, которые ускоряют износ.

В случае потери смазки начинается перегрев трущихся механизмов, в результате чего проворачивает обойму ШРУСа и переднеприводная машина остается фактически с одним ведущим колесом.

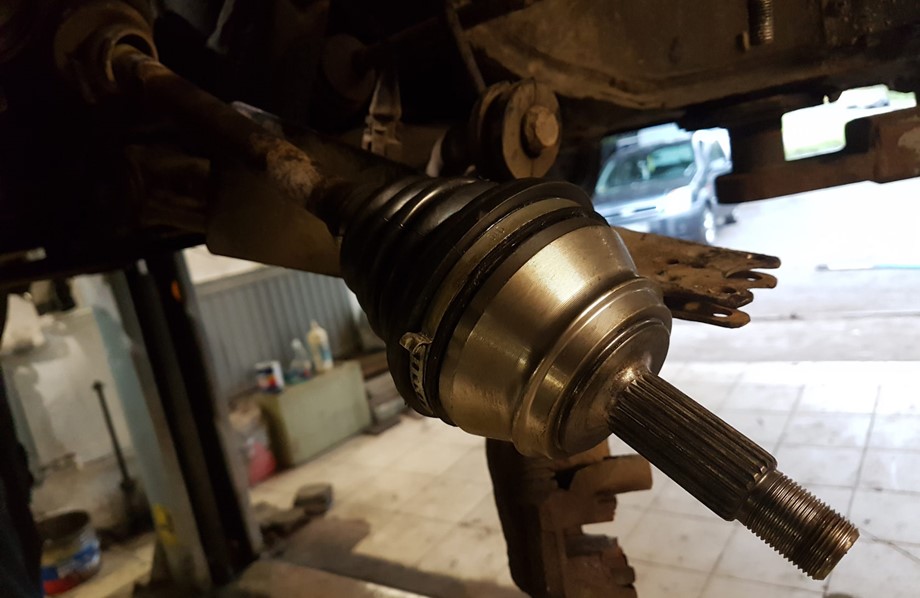

Как заменить внутренний ШРУС, признаки поломки которого проявились

Для замены понадобится приобрести комплект запчастей:

Новый подшипник.
Новый пыльник.
Хомуты.
Смазка для подшипников.

Для выполнения этой работы не потребуется никакого специального инструмента, ее сможет выполнить любой автолюбитель.

поднимите автомобиль, приняв необходимые меры безопасности;
снимите колесо;
открутите ступичную гайку, удерживая автомобиль на тормозе;
отверните болты крепления шаровой опоры;
разъедините шлицевое соединение ступицы и вала, взявшись руками за стойку и потянув ее на себя;
для того чтобы вытащить внутреннюю часть ШРУСа из дифференциала — резко дерните вал на себя, помогая при этом монтажкой;
отверните хомуты;
выверните пыльник;
сбейте подшипник с вала, ударяя по обойме молотком;
снимите пыльник;
установите новый пылезащитный чехол на ось;
запрессуйте новый подшипник на вал, ударяя по нему молотком через проставку;
набейте новую смазку в пылезащитный чехол и затяните хомуты;
сборка производится в обратном порядке;

Важно: при установке внутренней части ШРУСа в дифференциал, необходимо чтобы стопорное кольцо защелкнулось в нем. Своевременная замена внутреннего ШРУСа при появлении признаков поломки, предотвратит износ и повреждения остальных важных частей трансмиссии. Своевременная замена внутреннего ШРУСа при появлении признаков поломки, предотвратит износ и повреждения остальных важных частей трансмиссии

Своевременная замена внутреннего ШРУСа при появлении признаков поломки, предотвратит износ и повреждения остальных важных частей трансмиссии

При выполнении этих работ, рекомендуется произвести осмотр всех составляющих привода и при обнаружении неисправностей или повреждений пылезащитных чехлов, произвести замену всех неудовлетворительных элементов.

При своевременном техническом обслуживании и диагностике составляющих и узлов привода, а также при использовании качественных запасных частей и смазок, срок службы механизме значительно продлевается.

Элементы, защищающие шарниры на переднеприводных автомобилях ВАЗ

Пыльник — это элемент защиты шарниров на переднеприводных автомобилях Жигули, сделанный из специальной резины в форме гофры. Он устанавливается на внутренний и наружный шарниры привода и защищает их от воздействия внешних факторов. Также он удерживает внутри шарнира необходимую для работы смазку.

Самостоятельная замена передних подшипников на автомобилях ВАЗ

Ступицы являются важным элементом передней подвески автомобиля. При неисправности ступичных подшипников, первым появляется гул, а иногда и скрежет в передних колесах автомобиля. Ступица начинает греться, из-за этого могут начаться проблемы с тормозами. Люфт в ступицах передней подвески, приводит к

Все о ШРУСе и о том, как осуществить его демонтаж и монтаж

Перед тем как начинать говорить о какой-либо поломке, необходимо дать конкретное определение той или иной детали, которая в дальнейшем будет ремонтироваться. Эта относится и к починке ШРУСа. Данная деталь является одной из составляющих трансмиссии. Вообще ШРУС – это аббревиатура, которая

Как самостоятельно заменить пыльники шруса на машине ВАЗ 2109.

Пыльники шруса — узел переднего привода, который в народе называют «граната». Причины, которые приводят к их повреждению, могут быть разные: старение материала, наезд на препятствие, а так же небрежная эксплуатация автомобиля.

Защитные чехлы ШРУСа: признаки выхода из строя и принципы установки нового пыльника

Граната (ШРУС) является важным элементом привода автомобиля – с его помощью на ведущие колеса передается крутящий момент от КПП.

Как поменять пыльники шарнира приводного вала на переднеприводных автомобилях ВАЗ

Пыльники шарниров приводного вала — важные элементы, защищающие подшипник от попадания в него пыли и грязи. Необходимо регулярно проверять их целостность.

Автомобили с передним приводом очень любимы автомобилистами всего мира. Зачастую в конструкции таких машин применяют системы подвески типа «Макферсон». Это очень простая и надежная конструкция, которая может работать очень много лет без единой серьезной поломки. Но есть в автомобилях с передним приводом достаточно уязвимые узлы. Один из них – шарнир равных угловых скоростей, а если проще, то просто ШРУС, или «граната». На производстве этих деталей используются самые современные и довольно прочные сплавы. Рабочая часть обработана специальным напылением, смазка должна обеспечить детали долгую работу. Но практика показывает, что нет ничего вечного. ШРУСы выходят из строя, причем даже на новых авто. Как диагностировать поломку в этой узле, почему хрустит ШРУС, какие последствия и как менять эту важную деталь – попробуем разобраться в этом.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

кулачковый;
трипоидный;
шариковый;
карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

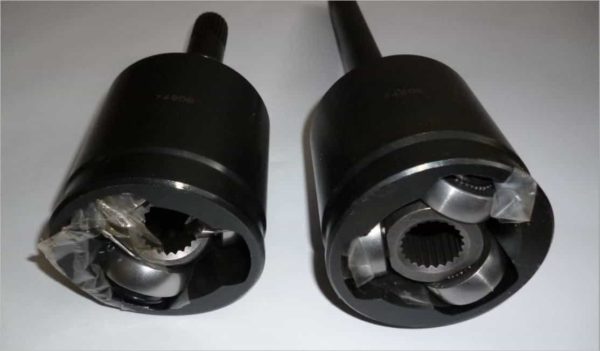

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

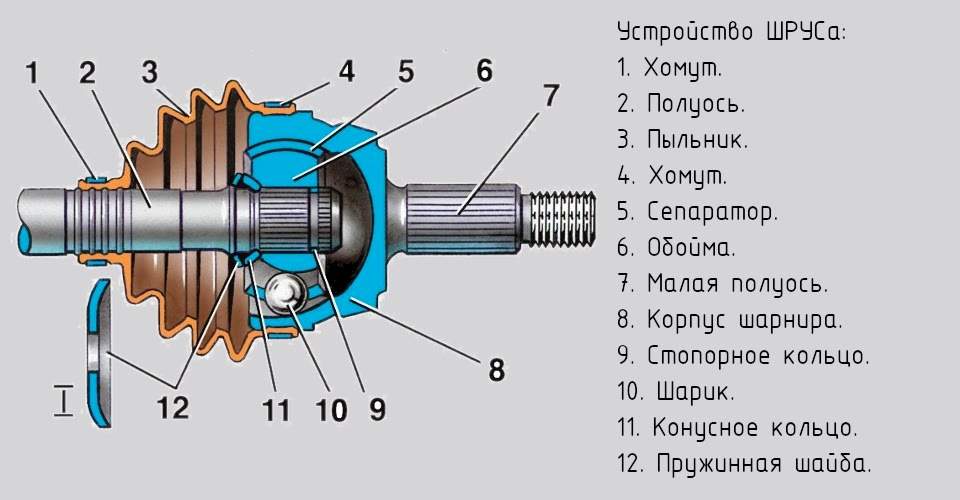

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

корпус;
сепаратор;
шары;
цапфа со шлицами и резьбой;
сальник с хомутами;
пыльники;
стопорные кольца;
ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

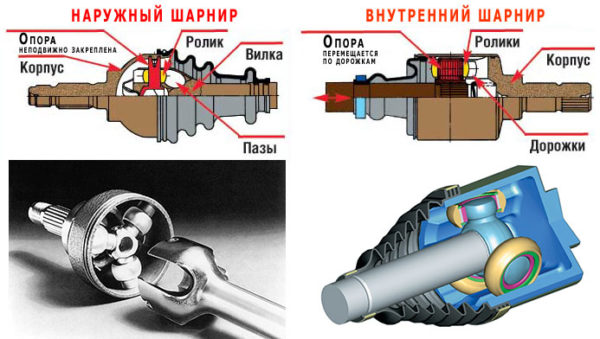

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Для чего необходим ШРУС?

Необходимость в разработке ШРУСа появилась после того, как производители стали выпускать переднеприводные автомобили. Для передачи крутящего момента от коробки передач к передним колесам (которые при движении автомобиля должны поворачиваться и одновременно перемещаться в вертикальном положении) необходим специальный механизм который бы не изменял частоту вращения выходного вала коробки и передавал ее на колеса. Но при этом имел не жесткую конструкцию позволяющую перемещаться колесу при вращении или при изменении уровня дорожного покрытия.

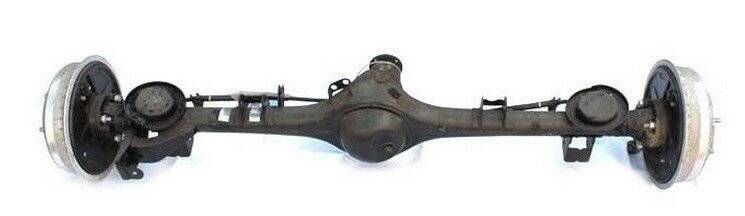

В заднеприводных автомобилях данную функцию выполнял задний мост с карданным валом, но задние колеса не поворачивались, поэтому использовать задний мост в передней части автомобиля не получалось. Выходом из такой ситуации был единственный – необходимо был специальный механизм, который имел больше степеней свободы, нежели задний мост с карданным валом и инженеры разработали его, назвав шарниром равных угловых скоростей.

Шарнир – потому как механизм позволял изменять положение входящего вала в любой плоскости, при неизменном положении выходящего вала.Равных угловых скоростей – потому, что в отличии от редуктора расположенного на балке заднего моста, частота вращения последнего не изменяется от положения колеса.

https://youtube.com/watch?v=y659u8diyfk

Однако, после проработки компоновочного решения моторного отсека, инженеры столкнулись со второй проблемой – из-за отсутствия свободного места в моторном отсеке, не удавалось ограничиться использованием одного ШРУСа, который не обеспечивал необходимую «свободу» движения колеса, поэтому было принято решение использовать два ШРУСа: внутренний и наружный.

Внутренний ШРУС – предназначен для передачи крутящего момента непосредственно от коробки передач (будь-то АКПП или механическая коробка) к валу. По габаритам – он более массивный.

Внешний (наружный) ШРУС – соединяет вал непосредственно с ведущим колесом, для которого предусмотрены посадочные места. По габаритам он меньше чем внутренний.
Теперь даже блондинка сможет понять для чего необходим ШРУС и почему граната в автомобиле не взрывается.

Определение и история появления

Всего несколько десятков лет назад большинство автомобилистов не представляло о наличие данного узла. И это легко объяснить, так как практически все автомобили были заднеприводными и крутящий момент от редуктора к ведущим колесам всегда передавался под одним и тем же углом, так как задние колеса на большинстве транспортных средств не являлись управляемыми. И многие из Вас помнят неотъемлемую часть заднеприводного авто – неразрезной мост.

Но время заднеприводных автомобилей, по крайней мере в массовом сегменте, давно и безвозвратно прошло и переднеприводные автомобили, в силу их ряда преимуществ «захватили» рынок.

У переднеприводных авто передние колеса являются одновременно и ведущими и управляемыми и при таком положении вещей крутящий момент от двигателя на ведущие колеса передается под постоянно изменяющимися углами.

Чтобы обеспечить кинематически правильную передачу момента в конструкцию внедрили ШРУС. Этот узел был разработан и запатентован достаточно давно – в середине 20‑х годов прошлого века, но широкое распространение получил лишь в конце 50‑х с появлением первых переднеприводных авто.

Многие «профессиональные» автомобилисты ШРУС называют гранатой, лично я не сторонник таких жаргонизмов, так как при описании узлов и агрегатов, должны применяться технические термины, а не гаражный сленг.

Признаки неисправности ШРУСа: как определить?

Изготавливается данный элемент автомобиля, как правило, из высокопрочных материалов. Именно поэтому в большинстве своем этот элемент выходит из строя не так часто. Однако в некоторых случаях признаки неисправности элемента могут возникать даже на автомобилях с небольшим пробегом. Точно сказать почему происходит так довольно сложно, однако есть несколько моментов, которые могут поспособствовать такому неприятному явлению. Самыми распространенными причинами выхода из строя ШРУСа могут стать:

Быстрое передвижение по дорогам;
Наличие дефектов в пыльнике, благодаря которым грязь и пыль будут попадать в устройство;
Быстрый износ элемента ввиду его низкого качества или заводского брака;
Недостаточное количество смазки в элементе.

Поскольку автомобильный ШРУС, как и любая другая деталь автомобиля имеет свои особые свойства, то при их изменении можно будет с уверенностью говорить о неисправности элемента. В большинстве случаев проблемы возникают по вине недостаточной его смазки, из-за чего элемент собственно и начинает раньше положенного срока выходить из строя. Для того, чтобы транспортное средство поехало, шарниру необходимо передать соответствующее усилие на колеса. При этом в обязательном порядке будет изменяться угол между полуосями. Со временем зазор между трущимися деталями становится больше, соответственно это приводит к образованию люфта и появлению дополнительного шума. Именно поэтому одним из наиболее характерных признаков неисправности ШРУСа считается наличие характерного хруста, которые издают шарики, в тот момент, когда они проходят по его канавкам. Отчетливо этот неприятный звук слышен в процессе кручения рулевого колеса или прирезком наборе скорости.

Виды ШРУСов

Различные типы автомобилей вынуждали конструкторов создавать новые вариации ШРУСов. В зависимости от назначения транспортного средства подбирались идеально подходящие конструкции, обеспечивавшие возможность без проблем преодолевать препятствия и комфортно управлять машиной. На данный момент известны такие типы ШРУСов:

шариковые;
триподные;
кулачковые;
спаренные карданные.

Каждый из них имеет свою особую конструкцию и назначение. Наиболее распространенным является шариковый шарнир. Кроме того, существуют внутренний и внешний (или наружный) ШРУСы.

Внешние и внутренние ШРУСы

Чтобы обеспечить комфортное движение, передний привод оснащен двумя парами ШРУСов – по одному внешнему и внутреннему на левую и правую сторону. Начинающему автомобилисту следует знать отличия и назначение каждого из них.

Внешний шарнир соединяется непосредственно с колесом через ступицу, для которой оснащен шлицами. Имеет меньший размер. Его неисправность проще определить – доступ к нему постоянно открыт. Это же является его минусом – он подвержен большим нагрузкам, грязь, вода, пыль попадают именно на внешний шарнир.

Внутренний ШРУС обеспечивает соединение КПП с внешним ШРУСом. Имеет больший размер. Нагрузка на них меньше: поломка внутреннего шарнира – явление редкое, но очень жесткое.

Шариковые

Шариковый шарнир имеет наиболее широкое распространение. Его работу обеспечивают шесть маленьких шариков, потерю которых предотвращает сепаратор. Имеет компактные размеры. Нагрузка, распределенная на шесть шариков, обеспечивает качественную передачу крутящего момента.

Существует вариация шарикового ШРУСа с двумя шарами вместо шести. Считается более дешевой версией ШРУСа с шестью шариками – сбор конструкции проще, требует меньше затрат. Основной недостаток – два шарика не выдерживают слишком больших нагрузок и сдаются уже на 32 тысячах километров.

Триподные

Трипоидный ШРУС (трипоид) имеет отличную от шариковой гранаты конструкцию. В его основе – ролики с игольчатыми подшипниками и вилка с тремя зубьями (отсюда и название — трипод). Данный тип ШРУСа имеет ряд преимуществ: высокое противодействие нагрузкам, качественное продольное смещение, меньше деталей, простота ремонта. Несмотря на прочность, трипоид более чувствителен к грязи и пыли. Если пыльник триподного ШРУСа поврежден, требуется незамедлительная замена.

Кулачковые

Представляет собой промежуточное звено между спаренным карданом и современным ШРУСом. Основа его конструкции – две закругленные вилки, между которыми «кулаки» фасонных дисков. Конструкция имеет меньший размер и более высокий крутящий момент, по сравнению со спаренным карданом. Имеет «продвинутую» версию, которую применяют в грузовиках – кулаки получили диск с подшипниками. Это не убрало недостатки гранаты (большой размер, низкое КПД), но сделало ШРУС выносливее и надежнее.

Спаренные карданные

Характеристика данного вида – старый и примитивный. Спаренный кардан имеет очень сложную конструкцию – внутри он занимает очень много места. Несмотря на это ему нашлось качественное применение – благодаря высокой стойкости к нагрузкам, он устанавливается на тяжелых грузовиках. Также ему отдают предпочтение любители экстремальной езды по бездорожью – нередко родной шариковый ШРУС внедорожника заменяют именно спаренным карданом.

Типы ШРУСов, их конструкция и принцип работы

Устройство ШРУС: 1. Привод правого переднего колеса; 2. Коробка передач; 3. Привод левого переднего колеса; 4. Корпус наружного шарнира; 5. Стопорное кольцо обоймы шарнира; 6. 18. Обойма шарнира; 7. 19. Сепаратор шарнира; 8. 17. Шарик шарнира; 9. Наружный хомут чехла; 10. 15. Защитный чехол шарнира; 11. Упорное кольцо; 12. 14. Вал привода левого колеса; 13. Внутренний хомут чехла; 14. Фиксатор внутреннего шарнира; 15. 20. Стопорное кольцо обоймы внутреннего шарнира; 16. 21. Буфер вала; 17. 22. Корпус внутреннего шарнира; 18. 23. Стопорное кольцо полуосевой шестерни.

Существует несколько типов ШРУСов, но на легковых автомобилях распространение получил только два:

Шариковые.
Трипоидные.

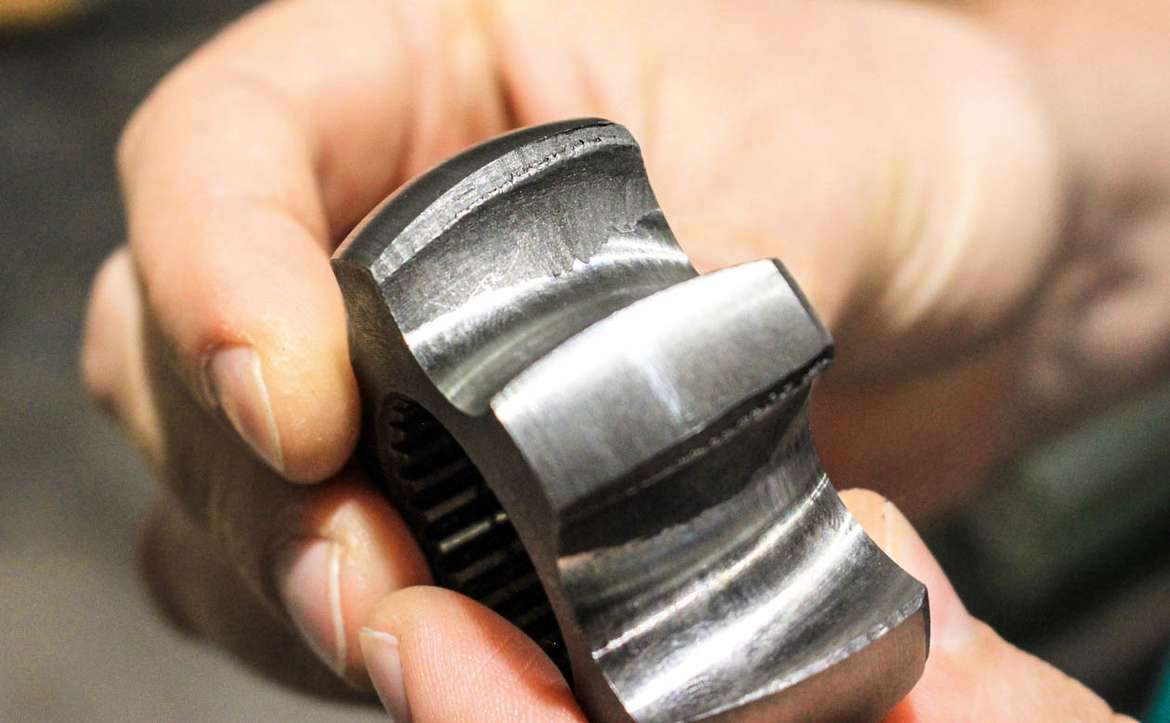

Конструкция шарикового ШРУСа включает в себя две обоймы – внутренняя, в виде сферического кулака (насаживается на вал), и внешняя (выполненная заодно с концевиком вала, который вставляется в ступицу или КПП). Между ними помещены в специальных канавках шарики, которые от выпадения из шарнира удерживает сепаратор. Именно шарики и канавки, по которым они перемещаются, являются основными рабочими элементами ШРУСа, поскольку они передают вращение и позволяют изменять угол положения одной обоймы относительно другой.

Чтобы внутренняя обойма не слезала с вала, она фиксируется стопорным пружинным кольцом, расположенным в специальной канавке на валу. Фиксирующее кольцо используется также ни на концевиках валов внешней обоймы внутреннего шарнира.

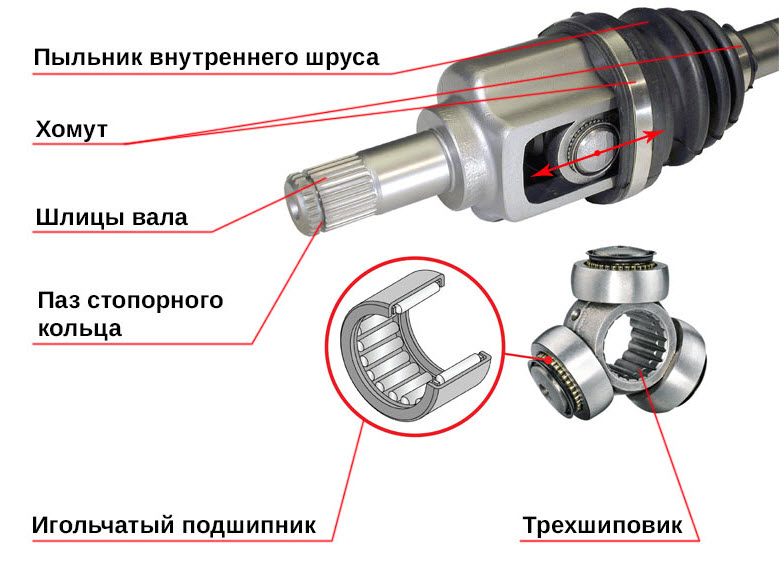

У трипоидного шарнира внутренней обоймы нет, вместо нее используется трехшипная вилка, посаженная на вал. На каждом шипе этой вилки установлены сферические ролики на игольчатых подшипниках. Благодаря этим роликам передается вращение, вал с вилкой может менять угол относительно обоймы, а также перемещаться продольно относительно внешней обоймы (входить в нее), что дает возможность изменять длину привода.

Соединение вилки с валом – шлицевое, но при этом она садиться на вал достаточно плотно. Дополнительно вилка от соскакивания фиксируется стопорным кольцом.

Примечательно, что трипоидные ШРУСы используются только со стороны КПП, а вот со стороны ступицы его не используют.

Шаровые же шарниры могут располагаться с обеих сторон. То есть, можно встретить на авто приводные валы с двумя шаровыми, внутренними трипоидным и внешними шаровыми шарнирами, но никогда – с двумя трипоидными ШРУСами. Обусловлено это особенностями работы каждого из указанных видов шарниров.

Интересно, что на некоторых авто (к примеру, Volkswagen Golf 2) используется внутренний шаровой шарнир интересной конструкции – внешняя обойма с концевиком вала выполнена не заодно, а соединены они между собой болтами. В дальнейшем мы немного коснемся их.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Трехшиповой шарнир. ШРУС Трипод

Трипод (в народе он имеет еще названия Трипоид или Тришип) – это, в отличие от шарикового ШРУСа, относительно современный узел. Он был изобретен в 1963 году французским инженером Мишелем Орэном, и изначально широко использовался именно в автомобилях французских марок.

Считается, что трипод – это еще одно производное от классического шарикового шарнира Рцеппа, однако конструктивно он ушел от предшественника очень далеко. Принцип работы трипода основан на работе роликов (а не шариков), которые вращаются в игольчатых подшипниках на трехлучевой опоре и катаются по направляющим.

Триподы делятся на жесткие и универсальные. Жесткие обеспечивают большой угол поворота (до 43 градусов), но при этом не позволяют деталям перемещаться вдоль оси – они применяются в качестве внешних ШРУСов. Универсальные способны передавать момент под меньшим углом (до 25 градусов), зато позволяют осевые перемещения – их используют в качестве внутренних ШРУСов.

Конструкции жесткого и универсального трипода сильно отличаются. В жестком ШРУСе опора с роликами неподвижно закреплена в чашке-корпусе на ведущем валу. В эту конструкцию вставляется сферическая вилка, соединенная с ведомым валом. Собственно, ролики катаются вдоль пазов этой вилки.

Триподы — слева жесткий, справа универсальный.
Где: 1 — ведущий вал, 2 — корпус, 3 — ролики, 4 — крестовина, 5 — ведомый вал, 6 — вилка

В универсальном триподе всё наоборот. Трехлучевая (трехшиповая) опора с роликами размещается на вилке ведомого вала, которая вставляется в чашку-корпус ведущего вала. Ролики катаются вдоль сферических канавок, вырезанных в стенках чашки. Универсальный трипод, допускающий осевые перемещения, называют еще уникарданом.

Основное достоинство трипода – меньшая сложность изготовления и, как следствие, более низкая стоимость. На современных автомобилях триподы ставят в основном в качестве внутренних ШРУСов – жесткие триподы встречаются редко.

См. так же:Передний мост автомобилей УАЗ (Спайсер)Мосты «Спайсер». Описание, конструкция, обслуживание, ремонт (формат PDF)Установка ШРУС компании MetalPart на УАЗ Хантер

Признаки поломки ШРУС

Хруст. Начнём с самого плохого. Хруст в «гранате», это почти 100% -й признак того, что поздно пить “Боржоми” и придётся менять весь узел в сборе. На подъёмнике пред взором, скорее всего, предстанет печальная картина давно разорванного пыльника, свидетельствующая об ушедшей смазке, а значит критическом износе шарнира. Хруст сначала возникает при вывернутых колёсах, а когда он слышен при прямолинейном движении, то привод колеса может заклинить в любой момент. Остаётся прямолинейно двигать до ближайшего СТО, а разумнее воспользоваться эвакуатором.
Щелчки. Ещё один акустический признак смерти ШРУСа в автомобиле. Зависающие в изношенных обоймах шарики издают единичные или множественные звуки, входящие в “гармоничную” симфонию с хрустом. На высокой скорости шумовые эффекты исчезают, что отнюдь не свидетельствует о самоизлечении, а является лишь дополнительным диагностическим признаком. Вердикт такой же — менять «гранату» или полуось в сборе.
Свист. Насвистывания характерны для многих механических неполадок, вот и шарнир не является исключением.
Рывки и вибрации при движении. Во время трогания с места, при неисправном ШРУСе, можно ощутить едва заметные толчки — машина будто движется рывками. Рывки нередко наблюдаются при сильном износе канавок внешних ШРУСов. Вибрации говорят о поломке внутреннего, трипоидного ШРУСа.

Диагностика поломки не составляет труда (слишком уж характерны, исчезающие на скорости звуки). А вот определить с какой стороны находится проблема — достаточно просто. Если звук слышен при движении с вывернутыми направо колёсами — это правая внешняя «граната», если с вывернутыми влево — левая.

Профилактика. Сама по себе «граната» — конструкция прочная и надёжная, а заводской брак шарнира в машине встречается крайне редко. Уязвимым местом находится в резиновом пыльнике, подверженном суровым испытаниям. Именно разрывы пыльника запускают порочный круг поломки, поэтому за его состоянием желательно пристально следить.

Лечение. К сожалению, очень редко помогает замена пыльника и смазки, но в подавляющем большинстве случаев приходится менять весь узел.

Здоровья вам и вашей машине и удачи на дорогах.

Устранение неисправности ШРУСа

ШРУС устроен достаточно просто. По сути, это набор подшипников или шариков, двигающихся в своих каналах, но выполнить ремонт его несколько сложнее. В любом случае машина должна ездить, поэтому и гранату нужно ремонтировать:

Если порван пыльник, то для его замены нужно отсоединить передаточный механизм от КПП или ступицы колеса.
Разобрать гранату и при помощи съемного устройства стянуть обойму со шлицов оси привода.
Снять пыльник и установить новый.

Аналогично выполняются работы по замене шариков или всего ШРУСа целиком

Важно при сборке плотно надеть пыльник на свое место и хорошо затянуть винты на фланце при его закреплении

Что будет если не менять ШРУС привода

Если в ходовой части авто проявляются признаки неисправности в виде хруста или имеются поврежденные пыльники на гранате, то не стоит оставлять эту проблему на лучшее время. Устранить дефект следует оперативно, пока не возникли еще более серьезные поломки в виде клина ходовой или иных проблем. Стоимость гранаты намного больше, чем цена работ по замене пыльника и смазки в механизме.

Видео, что может быть, если вовремя не поменять пыльник шруса

Вовремя реагируйте на признаки неисправности ШРУСа, и тогда вам не придется тратить много денег на непредвиденные ремонты ходовой части авто. Видео вам расскажет обо всех возможных проблемах, которые могут быть у владельцев переднеприводных автомобилей. Также мастер расскажет о том, как производится ремонт данного элемента машины. Для последнего потребуются специальные приспособления и съемник для снятия механизма с вала привода.

Как продлить срок службы внешних и внутренних гранат

Любой шарнир угловых скоростей, внутренний или внешний, нуждается в периодическом обслуживании. Оно заключается в своевременном определении повреждения пыльника и его замене. Новая смазка и защита от грязи гарантирует долгую работу без сбоев. Также не забывайте о том, что ШРУС критичен к сильным амплитудам колебаний и при быстрой езде по неровной дороге может и вовсе разрушится. Чем больше изгиб и выше скорость вращения, тем больше его детали находятся под нагрузкой, стремящейся выломать его, вырвать шарниры из каналов. Также езда по песчаной дороге тоже даст о себе знать. Если вы планируете такую поездку, то предварительное изучите состояние пыльников и замените порванный. Или сразу после поездки, так как дальнейшая езда без защиты от пыли приведет к поломке ШРУСа, а новый стоит дорого. Например, механизм марки ASVA стоит 3180 руб., а комплект Metelli обойдется в 4100 руб. Многие мастера советуют менять штатные хомуты на стальные с винтовыми зажимами.
