Не включается вентилятор охлаждения ваз 2114: поиск неисправностей и ремонт

Почему он не работает

Есть несколько причин, из-за которых пропеллер может не включаться, когда ситуация с температурными показателями того требует:

Вышел из строя электромотор вентилятора, то есть привод;
Произошла поломка предохранителя, который сгорел;
Отказало реле;
Оборвалась проводка;
Разъемы датчика потеряли контакты;
Вышел из строя датчик.

Находим неисправность

Зона поиска проблемы	Пояснение
Проверка пропеллера	Отключается разъем на пропеллере и подключается напрямую к аккумуляторной батарее. Если вентилятор заработал, с приводом все хорошо. Если же пропеллер все равно не закрутился, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, нужно обязательно проверить состояние проводки и удостовериться в исправности контактов датчика
Предохранитель	Отыскать эти два элемента можно в подкапотном пространстве слева ближе к водителю внутри монтажного блока. На вентилятор идет предохранитель с обозначением F4 с номинальным током 20А. Проверку можно выполнить путем нажатия на кнопку звукового сигнала. Почему? Да потому что он также подключен к этому предохранителю. Либо проведите проверку тестером
	Располагается там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Чтобы проверить датчик, отключите от него питание. Если он работает, пропеллер начнет работу в аварийном режиме, то есть будет дуть постоянно. Отключите разъем и включите зажигание. Если пропеллер закрутит, тогда датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем оказался сам вентилятор, менять его не обязательно, поскольку в некоторых случаях его вполне можно отремонтировать. Поломки зачастую связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше выполнить замену всего привода.

Если ездить на машине, у которой не работает пропеллер охлаждения, это приведет к перегреву ОЖ и разрушению патрубков, резиновых элементов, прокладки главного блока цилиндров и крышки клапанов. Не далеко и до разрушения компонентов поршневой группы.

Эксплуатация автомобиля со сломанным вентилятором категорически запрещается.

Цена вопроса

Прежде чем приступить к решению проблемы с не работающим пропеллером радиатора, многим важно узнать о стоимости компонентов и работы. Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше

Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет

Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет

Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет.

Метод диагностики вентилятора

Специалисты утверждают, что инжекторные автомобили считаются наиболее практичными. Их можно диагностировать гораздо быстрее, чем все остальные. Желательно воспользоваться компьютерной диагностикой, чтобы тщательно исследовать причину возникновения всех неисправностей. Некоторые модели при ошибках, сразу же показывают постоянно крутящийся вентилятор. Это способствует защите от перегрева. Чтобы произвести сброс ошибок, необходимо снять клемму с аккумулятора в течение нескольких секунд. После того как произойдет очистка системы, соответственно, все нормализуется.

Перед тем, как рассказать о поиске неисправностей, следует сказать несколько слов о самом вентиляторе охлаждения. Он служит для создания потока воздуха, направленного на радиатор и служащего для охлаждения последнего. Включение вентилятора происходит в автоматическом режиме при срабатывании температурного датчика, расположенного под радиатором.

При достижении охлаждающей жидкостью температуры 100-105 С, датчик замыкается и запускает вращение вентилятора, который производит обдув радиатора и охлаждает его. Как можно из этого видеть, нормальное включение вентилятора возможно лишь при полностью прогретом двигателе, и его запуск при холодном моторе говорит о явных неполадках в системе.

Работа системы охлаждения ваз 2114

Сброс ошибок

Иногда после проведённого ремонта коды ошибок по-прежнему остаются в памяти электронного блока управления. Они могут мешать нормальной работе вентилятора, а также высвечиваться на бортовом компьютере. Для того, чтобы восстановить работоспособность элемента, нужно удалить их. Это можно сделать двумя способами.

1 способ. Для этого понадобится OBD сканер и ноутбук или смартфон с соответствующим приложением. Сброс ошибок выполняется в такой последовательности:

Подключить сканер к диагностическому разъёму автомобиля и ноутбуку или иному гаджету.
Включить зажигание.
В программе нажать клавишу READ и нажать ERASE. Иногда для стирания ошибок в приложении нужно выбрать YES или CLEAR.

2 способ.

Включить зажигание, не запуская мотор.
Открыть капот и ослабить крепление минусовой клеммы АКБ.
Подождать примерно 1 минуту.
Поставить клемму на место, надёжно зафиксировав.
Закрыть капот и выключить зажигание.

После удаления кодов неисправностей, нужно включить зажигание и проверить отсутствие ошибок. Также нужно удостовериться в нормальном функционировании вентилятора. Если сброс не помог решить проблему, возможно, поломка была выявлена неправильно.

Ездить с постоянно работающим вентилятором можно, но при условии, что температура антифриза находится в норме. Если она повышенная, то необходимо остановиться и не пользоваться машиной до устранения проблем с системой охлаждения.

Как заменить датчик включения вентилятора?

В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99%!вышел из строя датчик. Его замена осуществляется следующим образом:

Снимаем клеммы аккумулятора
Сливаем охлаждающую жидкость с системы
Отключаем питание датчика
Выкручиваем его из корпуса за счет приложения небольших усилий
В обратной последовательности устанавливаем новый экземпляр

Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!

Рекомендуем: Как отличить восстановленные шины от новых

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, подключен к компьютеру. Его надо отключить — остальные оставить как есть.

ДТОЖ на двигатель 11183

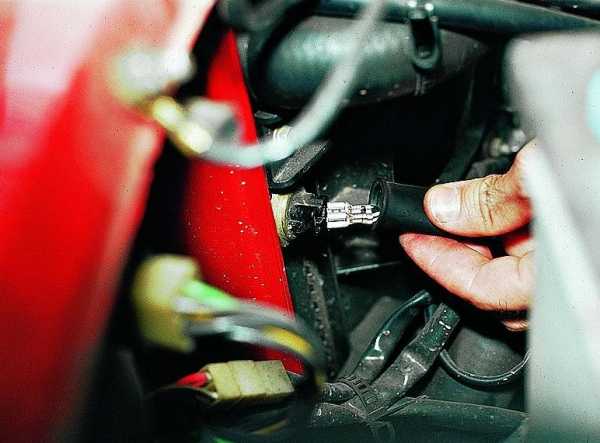

Отсоединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1 и так далее

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок установлен под капотом, а дополнительный расположен на левой ноге переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится внизу. И тогда варианты такие:

Реле вентилятора установлено посередине;
Это реле также может быть установлено сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

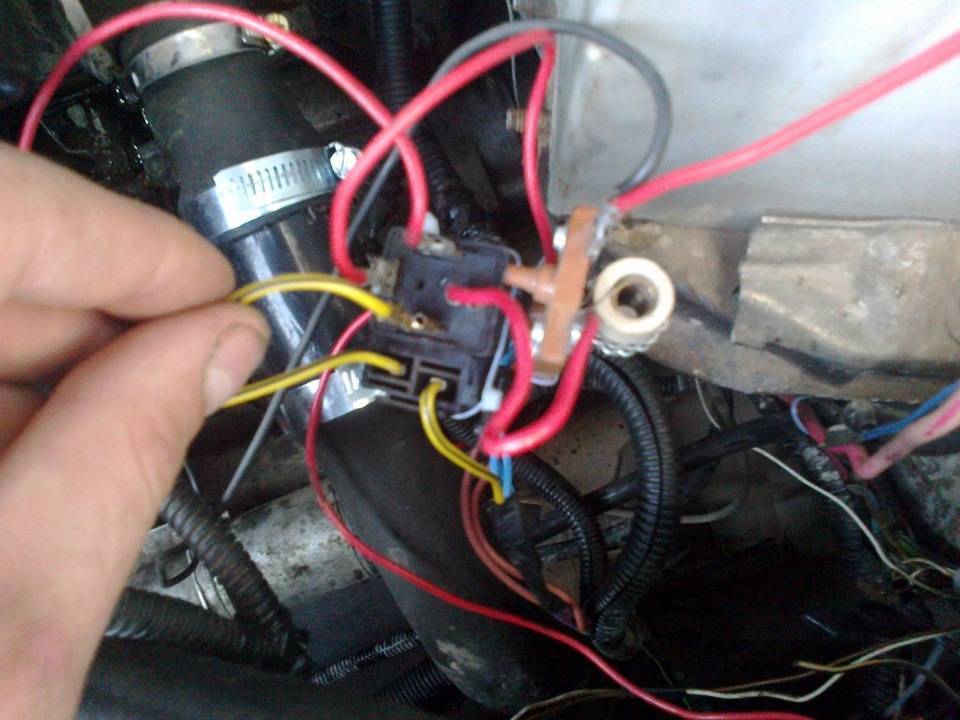

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

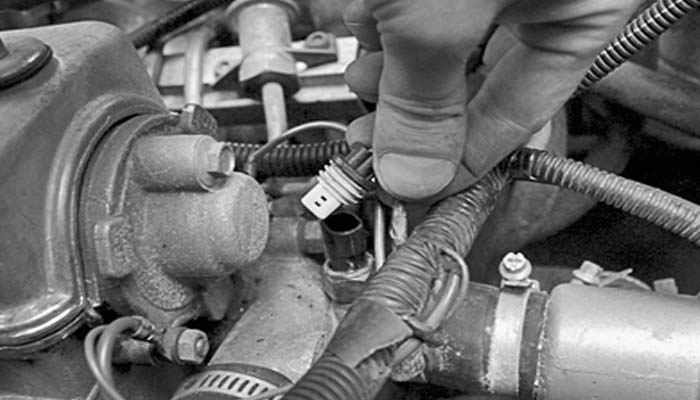

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
Открываем капот и обесточиваем минусовую клемму
Корпус воздушного фильтра следует открутить ключом на десять
Ослабляют хомуты у воздуховода
Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
Снимают колодку мотора

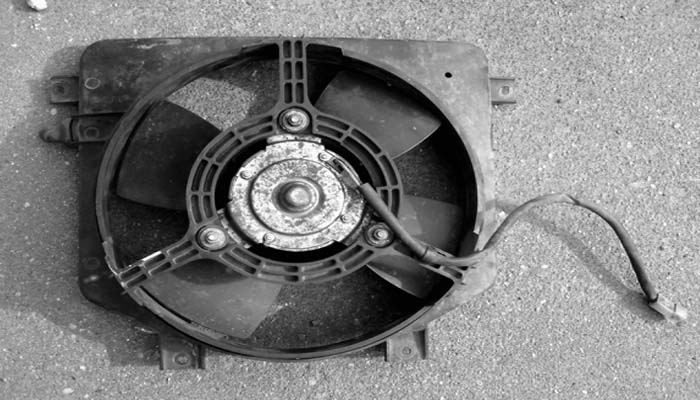

Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

«Салонные» проверки

Начнем с того, что можно обследовать, не выходя из машины.

Со вторым предохранителемтак просто разобраться не удастся. Для его проверки придется демонтировать обшивку торпеды с пассажирской стороны. Под ней прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен тот, что средний. Он вытаскивается и проверяется на целостность. Если перегорел, перед установкой нового опять же нужно будет отыскать причину поломки. Кстати, хорошо будет в данном случае, если у вас будет припасен запасной (и для проверки, и на замену сгоревшей детали).

При работоспособности и этого предохранителя проверяем соседствующее с ним реле. Без омметра определить, живое оно или нет, невозможно; можем предложить лишь заменить его на новое (тогда и его нужно возить с собою в запасе) и проверить, заработает ли вентилятор. В любом случае стоит проконтролировать состояние контактов на реле и при необходимости их зачистить.

Если внутри машины поломок не обнаружено, придется из нее вылезти и искать причины, открывая капот.

Симптомы неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения можно по быстрому увеличению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающие сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его охлаждения, после чего можно аккуратно продолжать движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как существует риск повреждения головки блока цилиндров, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт. Выявить подобные поломки можно также путем визуального осмотра радиатора и вентилятора. Если при существенном увеличении температуры охлаждающей жидкости не происходит включение вентилятора, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько:

Поломка датчика температуры.
Пропал контакт у разъёма температурного датчика.
Обрыв электропроводки.
Проблемы реле.
Перегорел предохранитель.
Неисправность привода электродвигателя вентилятора.

Некоторые способы устранения неполадок

Если вы считаете, что охлаждающий вентилятор не работает и при этом ваш датчик температуры показывает перегрев, откройте капот, запустите двигатель и дайте ему поработать на холостом ходу в течение 15–20 минут. Если он включается, возможно, у вас неисправный датчик температуры.2.Переключатель температуры охлаждающего вентилятора (или датчик в некоторых автомобилях) также может застрять, что может привести к тому что он постоянно работает в любое время, когда вы включаете ключ зажигания или запускаете двигатель. Устранить неисправность коммутатора.
3. Не включается вентилятор радиатора причина тому то, что на некоторых современных транспортных средствах датчик температуры окружающего воздуха, датчик скорости транспортного средства и другие датчики могут обеспечивать ввод данных в автомобильный компьютер для определения работы вентилятора радиатора. Обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить необходимые датчики и переключатели.

Предупреждение

На прогретом двигателе вентилятор может включиться, даже если двигатель не работает. При работе с горячим двигателем или работающим двигателем держите руки и инструменты подальше от лопастей и движущихся компонентов.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем перейти непосредственно к оценке температуры, при которой включается вентилятор охлаждения, стоит разобраться в самом принципе работы. Так охлаждающая жидкость циркулирует по системе и отводит тепло от двигателя к радиатору. Этот элемент в свою очередь естественным образом охлаждает жидкость набегающим потоком воздуха.

Прежде чем рассматривать все факторы и температуру, при которой включается вентилятор, стоит разобраться в устройстве системы охлаждения и циркуляции теплоносителя:

1 — элемент в виде пробки расширительного бачка; 2 — расширительный бачок; 3 — шланг для слива жидкости из патрубка; 4 — шланг, который идет между радиатором и расширительным бачком; 5 — шланг отводящий от радиатора; 6 — бачок слева от радиатора; 7 — алюминиевая труба; 8 — пробковые системы; 9 — бачок справа от радиатора; 10 — сливная пробка; 11 — центр радиатора; 12 — корпус электровентилятора; 13 — пластиковые крылья электровентилятора; 14 — электродвигатель; 15 — шкив шестеренчатого насоса; 16 — рабочее колесо; 17 — ремень привода распределительного вала; 18 — блок двигателя; 19 — патрубок насоса; 20 — шланг радиатора с функцией подачи; 21 — шланг к радиатору отопителю с функцией отвода; 22 — шланг, подающий охлаждающую жидкость к газовой трубе; 23 — выпускной патрубок; 24 — шланг для заливки; 25 — шланг радиатора отопителя с функцией подачи; 26 — термостат; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, на которой собрались 92 представителя автомобильной промышленности, было принято решение установить единый стандарт рабочей температуры двигателя.

Цепь вентилятора охлаждения

Однако, учитывая рабочий диапазон и температуру окружающей среды, эта температура имеет тенденцию к повышению. Именно для этого автопроизводители придумали вентилятор системы охлаждения, выполняющий дополнительное охлаждение жидкости в системе. Он приводится в действие с помощью датчика температуры, который регистрирует его в двигателе и размещается непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Поэтому для нормальной работы двигателя температура системы не должна подниматься выше 105 градусов. Именно этот показатель является отправной точкой для включения вентилятора охлаждения. Эти данные заносятся в электронный блок управления, который регулирует работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, далее датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура в системе достигает 93-99 градусов Цельсия.

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор включается при разной температуре и на разные периоды. Летом чаще будет включаться принудительное охлаждение, так как радиатор охлаждается теплым воздухом. Зимой вентилятор почти не включается, либо работа ограничивается коротким периодом, так как естественного охлаждения достаточно. Поэтому основные поломки радиатора происходят в теплое время года.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

В первую очередь, нужно снять датчик. Он расположен возле патрубка рубашки охлаждения. Чтобы было удобнее выполнять демонтаж, вначале снимите воздушный фильтр. Не забудьте отключить минусовую клемму аккумулятора и слить тосол их системы охлаждения. В противном случае, тосол или антифриз польет ручьем прямо из отверстия рубашки охлаждения. Перед демонтажем отключите фишку датчика.

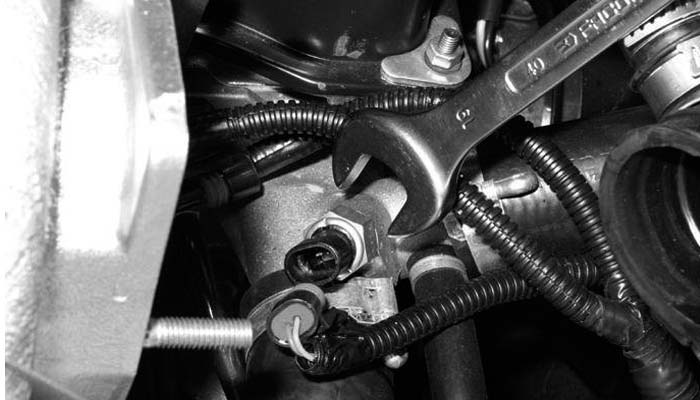

При помощи ключа на 19 или 21 выкрутите ДТОЖ из рубашки. Теперь самое интересное. Наберите в небольшую емкость немного антифриза, а к концам датчика присоедините омметр или мультитестер с режимом замера сопротивления. Теперь установите эту емкость на газовую плиту и начинайте медленно нагревать антифриз. Для точности измерений установите в емкость термометр.

Итак, исправный датчик должен выдавать следующие показания при определенных температурах:

3520 Ом при 20 градусах Цельсия
667 Ом при 60 градусах Цельсия
177 Ом при 100 Градусах Цельсия

При любых несоответствиях или расхождениях в полученных значениях можно сразу же делать выводы о том, что датчик нерабочий и нуждается в замене. Иначе вы рискуете наткнуться на капитальный ремонт двигателя, который обойдется вам намного дороже нового датчика. Сразу стоит отметить, что такой датчик является неремонтопригодным. Если же показания правильные, а проблема осталась, то ищите ее в другом месте, например в программном обеспечении контроллера или термостате.

Вот и все. Как видите, проверка датчика своими руками – несложное занятие, которое потребует от вас минимум приспособлений и умений.
