Диагностика и распространенные причины неполадок системы охлаждения
Замыкание контактов
Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.
Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.
Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.
Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.
Малое количество антифриза
Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.
Термостат и его датчики
На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.
Окисление контактов
Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.
Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.
Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):
Неполадки в системе кондиционирования
На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.
Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.
Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.
Новые статьи
- Почему загорается чек неисправностей двигателя в машине? Основные причины
- Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя
Предыдущие статьи
- Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
- Причины вибрации в салоне автомобиля на холостом ходу
ВАЗ-2115, включается вентилятор при минус 10
30 декабря 2010, 19:48 #1
включается вентилятор радиатора при минус 10 при температуре 70 градусов, поменял дтож , вторую зиму уже, летом нормально. И жрет 15 литров зимой, пробег 39 тыс, помогите.
Hyundai Solaris Comfort
30 декабря 2010, 21:04 #2
пристрели ее и не мучасйся
Hyundai Solaris Comfort
30 декабря 2010, 21:11 #3
vova-family, 30 декабря 2010, 19:48
включается вентилятор радиатора при минус 10 при температуре 70 градусов, поменял дтож , вторую зиму уже, летом нормально. И жрет 15 литров зимой, пробег 39 тыс, помогите.
вова ты в своем вопросе ответил на свою же проблему. давай хоть маленько включай голову
Mazda CX-7Mazda 6 Максималка
30 декабря 2010, 21:13 #4
Mazda CX-7Mazda 6 Максималка
30 декабря 2010, 21:15 #5
vova-family, 30 декабря 2010, 19:48
включается вентилятор радиатора при минус 10 при температуре 70 градусов, поменял дтож , вторую зиму уже, летом нормально. И жрет 15 литров зимой, пробег 39 тыс, помогите.
Ты топливный фильтр менял?, как термостат поживает проверь
4 января 2011, 14:38 #6
sitek, 30 декабря 2010, 21:11
вова ты в своем вопросе ответил на свою же проблему. давай хоть маленько включай голову
я не знаю на что я сам себе ответил, если бы знал сюда бы с помощью не обратился.виноват,забыл сказать что проблема с включением вентилятора осталась даже после замены дтож.вчера включился при минус 4,открыл капот,открыл расширительный бачок,тосол еле теплый.
4 января 2011, 14:43 #7
Vaiper, 30 декабря 2010, 21:15
Ты топливный фильтр менял?, как термостат поживает проверь
двигатель не перегревается , я так понял есл. с термостатом не все в порядке то это сказывается только летом? А фильтр топливный менял 9 тыс назад, а причем сдесь фильтр?
Лада Гранта Седан 1Лада Х-Рей люкс престиж 122л.с., мкпп
4 января 2011, 14:47 #8
Включение вентилятором радиатора управляет ЭБУ, как и расходом топлива. Мой совет — проверь контролер двигателя или переставь исправный с другой машины для проверки.
Лада Гранта Седан 1Лада Х-Рей люкс престиж 122л.с., мкпп
4 января 2011, 14:48 #9
Термостат в этом случае ни причем.
4 января 2011, 14:52 #10
mars851, 4 января 2011, 14:47
Включение вентилятором радиатора управляет ЭБУ, как и расходом топлива. Мой совет — проверь контролер двигателя или переставь исправный с другой машины для проверки.
как мне проверить контролер двигателя, пошел на компютер, взяли 200 гривен, проверили ничего не видим говорят.
4 января 2011, 14:55 #11
и вообще сколько расход при морозе, при прогреве, городской цыкл, при второй третьей передаче на 2115 1.5
Лада Гранта Седан 1Лада Х-Рей люкс престиж 122л.с., мкпп
4 января 2011, 14:58 #12
Лучший вариант в твоём случае-попроси у кого нибудь заведомо нормальный комп. А за проверку ЭБУ с тебя содрали слишком много, у нас в Тольятти за перепрошивку и то дешевле берут
Лада Гранта Седан 1Лада Х-Рей люкс престиж 122л.с., мкпп
4 января 2011, 15:02 #13
vova-family, 4 января 2011, 14:55
и вообще сколько расход при морозе, при прогреве, городской цыкл, при второй третьей передаче на 2115 1.5
Расход в городе на твоей машине должен составлять где-то 8-9 литров, не более. Правда отстиля езды сильно зависит.
Сейчас на форуме:
Популярное на сайте
Сейчас комментируют:
Всем привет! Совсем недавно заказывал круиз контроль для модели _ вот здесь — https://xn-f
Зачем мне ретро? Ретро мне не надо.
Видимо на сам тосол идёт замыкание от нагревательного элемента.
Доступ к люку должен быть закрыть — от каблуков люку хана. Вообще, лучше снимай с телки об
А вообще, бобра тебе, Феликс и не кидайся на меня в бессильной злобе.
Феликс, сколькими словами пользовалась Эллочка-людоедка? Потом прочтёшь. А пока. нет,
А у тебя, а ты,а вот если хочешь, детский лепет. Смахивает на Эллочку — людоедку.
Кто бы сомневался в этом.
Автомобильный сайт Wroom.ru
Свидетельство о регистрации СМИ №ФС 77-76203 16+
голоса
Рейтинг статьи
Не работает вентилятор охлаждения ВАЗ-2114 инжектор: не включается
На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще… Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ. Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель. И если вентилятор начнёт крутиться, проблему надо искать в датчике.
Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.
Диагностика вентилятора охлаждения — пытаемся найти неисправность

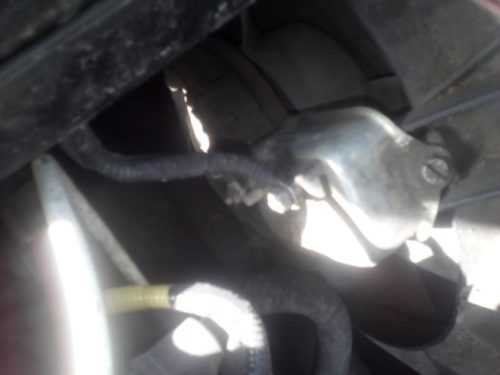

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.
ДТОЖ на двигателе 11183
Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.
Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

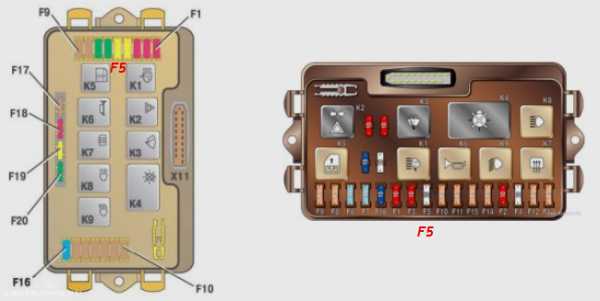

Монтажный блок 2114-3722010-60 и 2114-3722010-10
Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

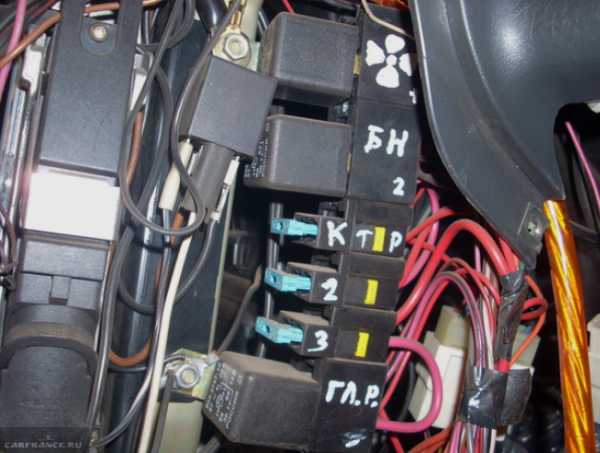

Дополнительный монтажный блок (вариант 1)
В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:
- Реле вентилятора установлено посередине;
- Также это реле могут установить вверху.
Ниже показан второй вариант.
Дополнительный монтажный блок (вариант 2)
Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.
Выходы блока ЭБУ
Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».
Если будет выключено главное реле, то реле вентилятора сработать не сможет.
Не работает вентилятор — меняем его сами
Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.
Разъём питания вентилятора
Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.
Демонтаж, все шаги
Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).
Стопорный кронштейн над кожухом
По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».
Одна из четырёх гаек
Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.
Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.
Артикулы
- 2108-1309010 – кожух;
- 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
- 2103-1308010-10 – крыльчатка;
- 12605571 – шайба стопорная;
- 16102311 – гайка M8.
Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)
Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:
- Исправен и предохранитель F5, и добавочный предохранитель;
- Реле вентилятора срабатывает, как надо;
- Исправен датчик ДТОЖ;
- Моторчик можно включить только подачей потенциала «0 Вольт».
Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.
Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.
https://youtube.com/watch?v=4WNCgwYYPo8
Диагностика и распространенные причины неполадок системы охлаждения
Замыкание контактов
Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.
Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.
Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.
Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.
Малое количество антифриза
Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.
Термостат и его датчики
На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.
Окисление контактов
Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.
Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.
Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):
Неполадки в системе кондиционирования
На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.
Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.
Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.
Новые статьи
- Почему загорается чек неисправностей двигателя в машине? Основные причины
- Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя
Предыдущие статьи
- Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
- Причины вибрации в салоне автомобиля на холостом ходу
При какой температуре двигателя должен срабатывать вентилятор охлаждения
Ну ничего, пришивать человека, Новый год вроде закончился. При какой температуре должны сработать термодатчики радиатора (вентилятор включен)?
Резо как всегда прав. При 92 градусах должен замкнуться контакт на датчике радиатора, и соответственно должен включиться вентилятор. При снижении температуры до 87 размыкается контакт на датчике и вентилятор выключается. Так написано в руководстве по ремонту.
У меня был отечественный датчик 92/87 21061. Мотор как будто перегревался в пробках. В какой-то момент поменял датчик на Вернет с теми же температурами 92/87. Двигатель перегревался, как и у отечественного. Так ездил, мучался, регулировал зажигание, карбюратор, ничего не помогло.
В какой-то момент Vernet умер, стал включаться при 60-70 градусах, вентилятор крутился без остановки. Поменял датчик обратно на отечественный. Мне показалось, что на нем было написано 82/87. Вентилятор начал включаться при более низкой температуре. Раньше стрелка температуры в жаркую погоду в пробке оставалась посередине между 90 градусами и красной зоной. После замены стрелка стала стабилизироваться на 1мм вправо от 90 градусов. Вот в чем дело, я решился и начал бегать по магазинам в поисках домашних датчиков 82/87. Именно такие датчики и нужны для классики, решил я. Продавцы посмотрели на меня как на идиота и объяснили, что датчиков 82/87 нет. Короче, я пересмотрел много термометров для классики. Все они имели клеймо 92/87 (или 87/92? не помню). Но часто были такие, где цифра «9» была напечатана, чтобы она выглядела как «8». Может на моем радиаторе тоже 9, похоже на 8. Сейчас плохо видно.
А то, что после замены датчика температурный режим стал немного ровнее, видимо, объясняется разбросом изменения температур. Может у меня температура воспламенения не 92, а, скажем, 90.
Мораль такова: если для кого-то критична температура воспламенения (подозреваю, что это важно для многих классиков летом), то можно попробовать выбрать конкретный экземпляр из имеющихся в магазине. Но можно попробовать сделать то, что у меня не получилось: найти датчик 82/87
Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115
Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.
Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.
Причины неисправностей
Вентилятор может не включаться по следующим причинам:
- неисправен привод (электродвигатель) вентилятора;
- перегорел предохранитель;
- вышло из строя реле;
- обрыв электропроводки;
- отсутствие контакта в разъеме датчика температуры;
- неисправен датчик температуры.
Поиск причин
Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.
Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.
Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).
Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.
Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.
Когда необходимо менять вентилятор
Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.
Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.
Сколько стоит вентилятор охлаждения на ВАЗ 2114
Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.
Замена
Инструменты:
- торцевой ключ на 10;
- торцевой ключ на 8;
- отвертка с крестовой битой.
Порядок выполнения
- Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
- Открываем капот, отключаем минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
- Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
- Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
- Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
- Отключаем колодку проводов на разъеме вентилятора.
- Аккуратно извлекаем кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
- Ставим на его место новый.
- Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
- Дальнейший монтаж производим в обратном порядке.
Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.
Как изменить температуру включения вентилятора ВАЗ-2110
Поддержание нормальной рабочей температуры двигателя очень важно для сохранения его работоспособности. Мультяшная стрелка на щитке приборов, понятное дело, показывает температуру совсем не точно и выдаёт, скорее, ориентировочные показатели
Система же электронного управления двигателем ВАЗ-2110 с любым инжекторным мотором использует совсем другие данные, более точные. Они и влияют на рабочую температуру и на периодичность включения вентилятора охлаждения.

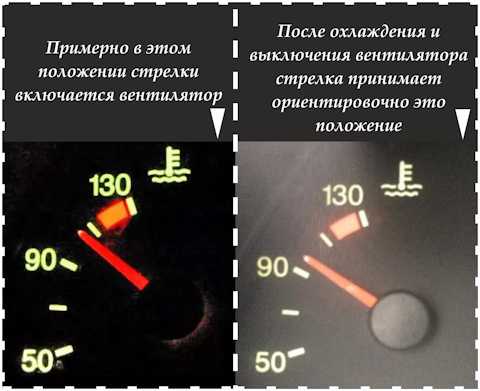

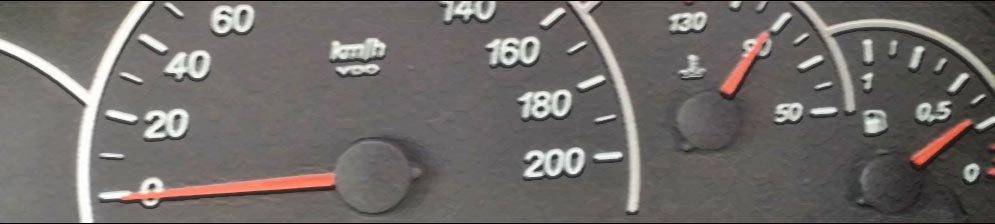

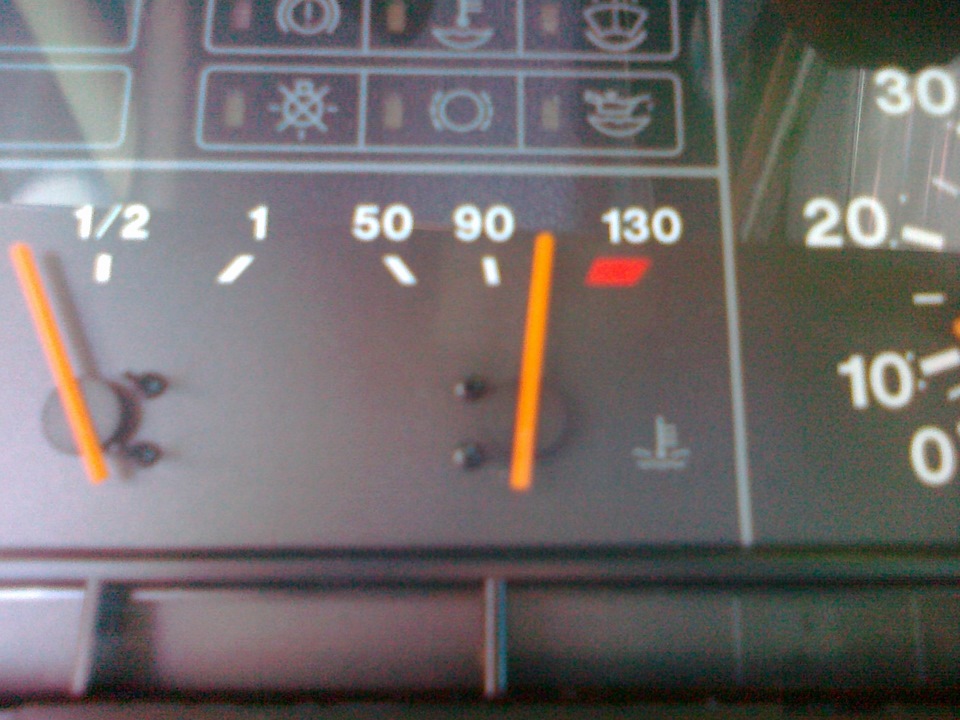

Когда включается вентилятор радиатора на ВАЗ-2110
Чтобы толком разобраться в том, как изменить температуру включения вентилятора на ВАЗ-2110 инжектор, необходимо точно знать заводские расчётные параметры и сам принцип включения вентилятора.
В карбюраторных двигателях вентилятор включался примерно на 100 градусах.
На карбюраторных моторах 2110 старого образца вентилятор включался при помощи термобиметаллического датчика. Он был установлен непосредственно в банке радиатора и настроен на определённую температуру. Поскольку нормальная рабочая температура антифриза 80-90 градусов, то и биметаллическая пластина замыкала контакты примерно при 100-105 градусах.
В инжекторных десятках вентилятор запускается совсем по-другому. Возле термостата установлены два датчика температуры — один с одним проводом, второй с двумя. Первый отвечает только за стрелку указателя температуры, поэтому и спрос с него небольшой. Второй датчик с двумя проводами — рабочий. Именно он подаёт импульс на электронный блок управления двигателем, а тот уже подаёт питание на сеть электродвигателя вентилятора.
Схема.
Особенности датчика температуры
Однако надо понимать, что датчик температуры — это обычный преобразователь тепловой энергии в электрический изменяемый импульс. А точнее, при изменении температуры антифриза, меняется сопротивление датчика примерно в таком режиме:
| 100 | 123 |
| 80 | 215 |
| 60 | 667 |
| 40 | 1459 |
| 20 | 3520 |
| 9420 | |
| -20 | 28680 |
| -40 | 100700 |
Теперь становится понятным принцип работы системы включения вентилятора — ЭБУ получает определённый электрический импульс, когда температура достигает 110 °С (133 Ом), и подаёт питание на двигатель вентилятора.
Как только сопротивление элемента датчика поднимается до 187 Ом (что соответствует 97 °С), питание с вентилятора снимается, двигатель остывает.
Как изменить температуру?
Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя. И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.
Это приводит к перегрузке бортовой сети по току.

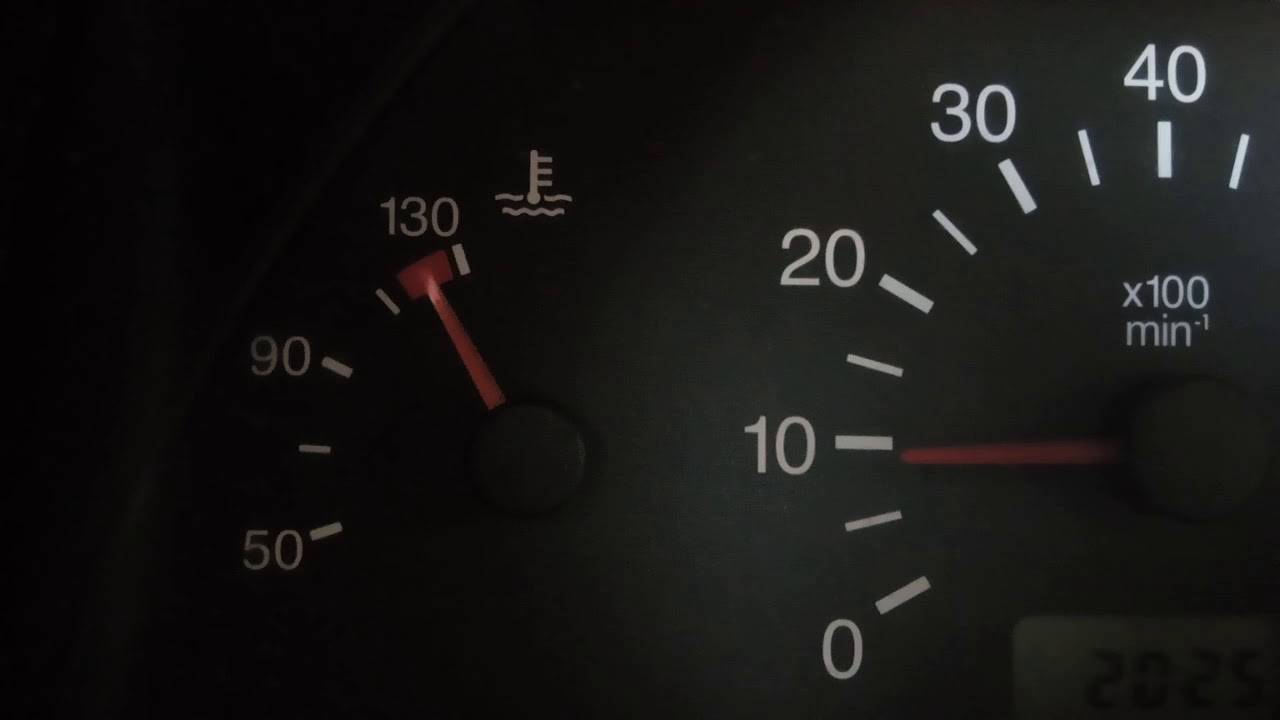

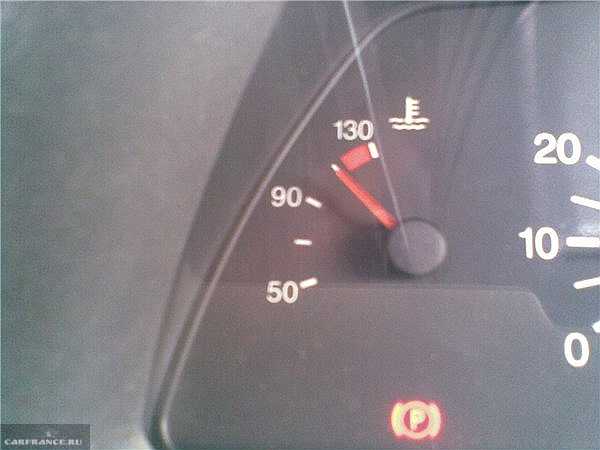

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается. К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.
Основные способы

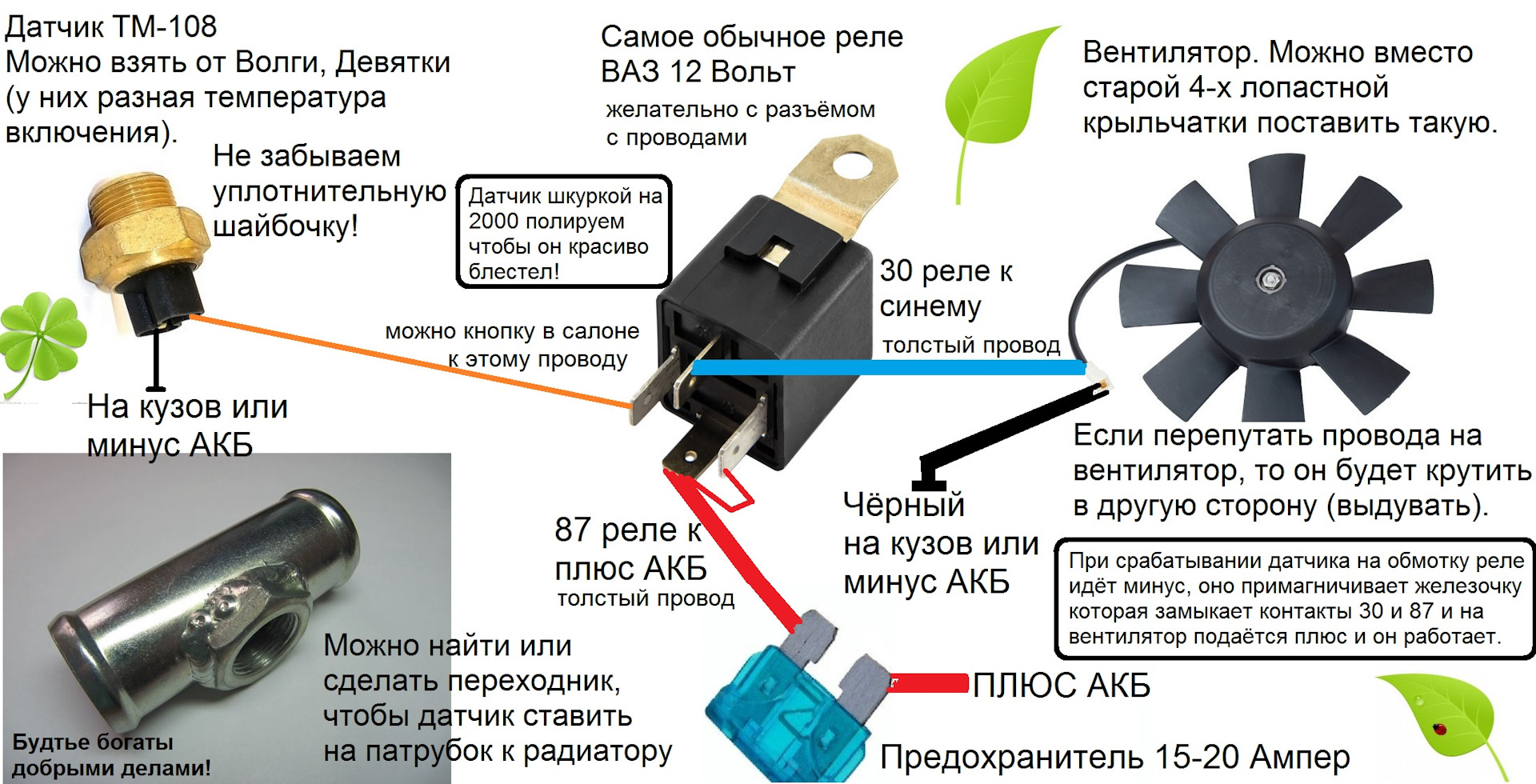

Схема включения дополнительного датчика вентилятора.
С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С, чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.
Таким образом, у модернизированного вентилятора будет несколько преимуществ:
- Температура включения вентилятора ниже штатной.
- Два режима работы — ½ и полная мощность.
- Менее шумная работа вентилятора.
- Меньше стартовая нагрузка на бортовую сеть.
- Более гибкий температурный режим работы двигателя.
- Сохраняется штатный режим включения вентилятора.
Таким образом можно доработать систему управления электровентилятором радиатора охлаждения ВАЗ-2110. Стабильной всем температуры и добрых дорог!
