Неисправность клапана egr (егр): причина, признаки, ремонт и затраты

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

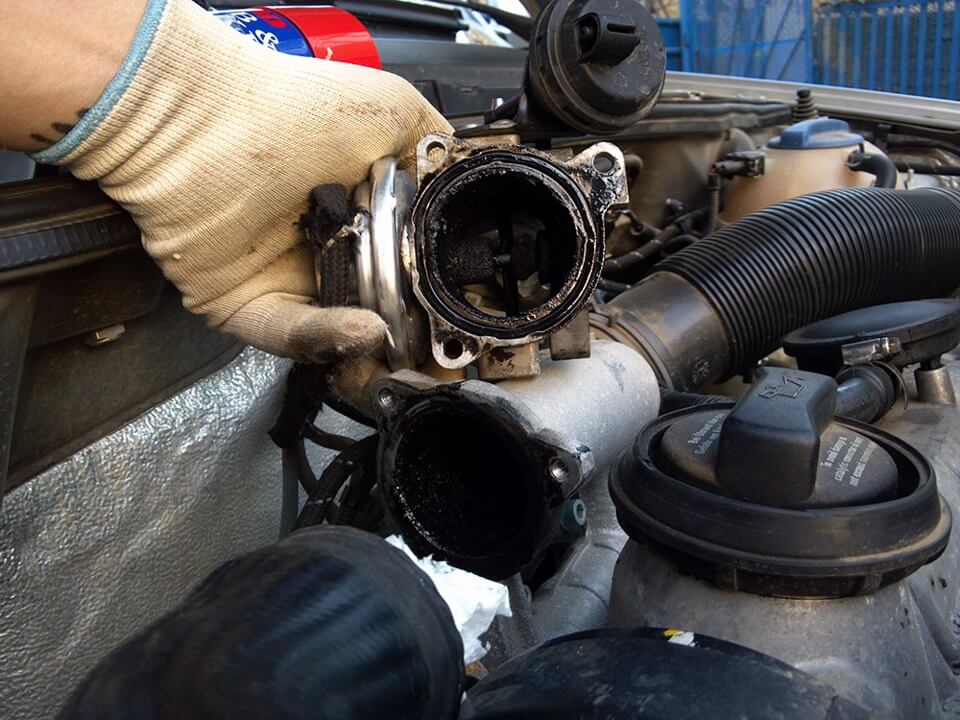

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР	*от 5000 руб
Установка физических заглушек	*от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Какая польза от ЕГР

Главная заслуга этой системы – это снижение граничной зоны детонации. Детонация – это самый главный враг двигателей внутреннего сгорания, поэтому система управления двигателем пристально следит за этим явлением при помощи датчика детонации. И в случае её обнаружения ЭБУ мгновенно вносит корректировки в угол опережения зажигания и в состав топливо-воздушной смеси. Эти корректировки призваны избежать детонации в ущерб динамике авто и экономичности.

Вы замечали, что авто лучше едет в прохладную погоду, а в жару тупеет? Думаю, да.

Это вызвано двумя причинами. Во-первых, холодный воздух более плотный и, соответственно, больше смеси можно вогнать в цилиндры. Во-вторых, эта смесь более холодная, нежели в жаркую погоду и поэтому можно увеличить угол опережения зажигания без возникновения детонации, так как детонация появляется в перегретой камере сгорания. То есть, чем выше температура в камере сгорания, тем больше шансов на детонацию. А система ЕГР, как мы поняли, как раз и нужна для понижения температуры горения.

Известно, что система ЕГР включается в работу в режиме частичных нагрузок, понижает температуру горения, что уменьшает порог детонации, а это, в свою очередь, даёт возможность использовать более раннее зажигание.

Я много анализировал графики диагностики разных машин. И выявил две закономерности:

Автомобили, у которых отсутствовала система ЕГР с завода (и отключена программно) работают с более поздним УОЗ в целом
При открытии клапана ЕГР – УОЗ возрастает. Или наоборот – при возрастании УОЗ – открывается клапан ЕГР.

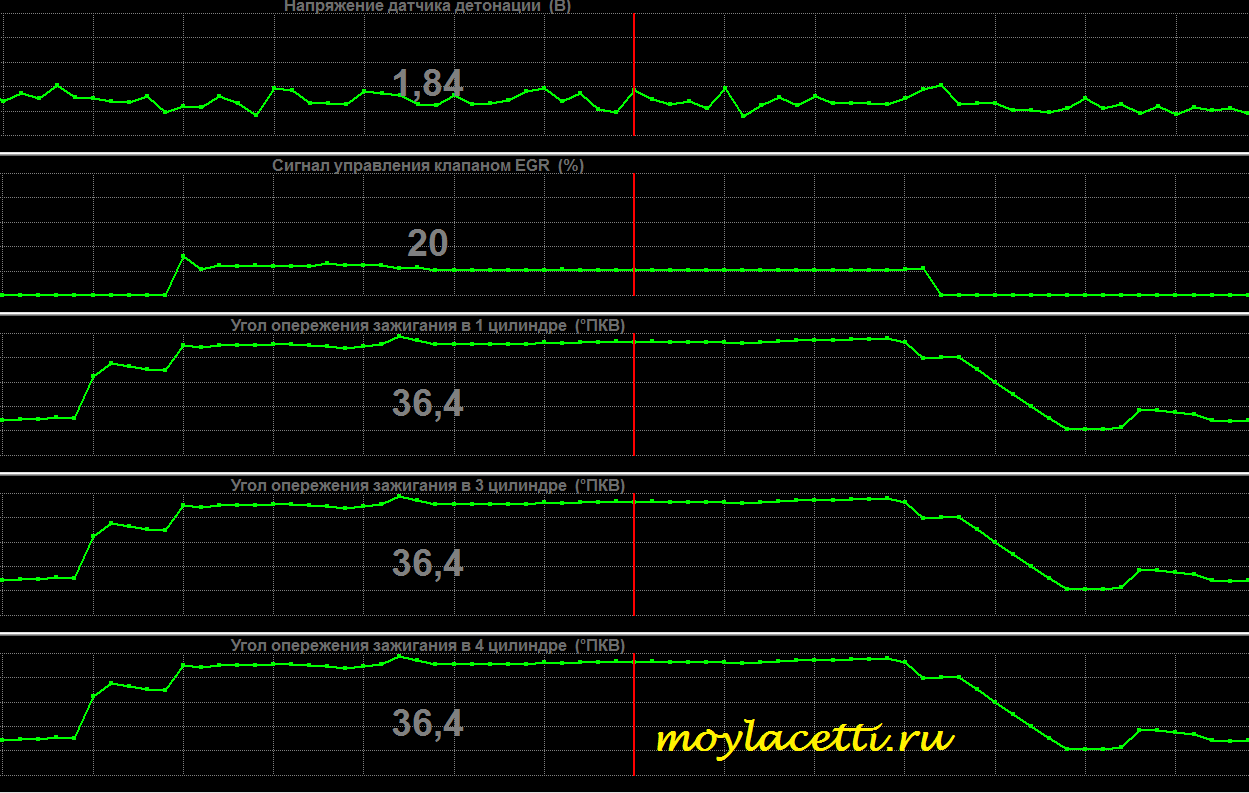

Вот пример. График открытия клапана ЕГР визуально постоянно повторяет график угла опережения зажигания. УОЗ вверх и сигнал управления клапаном ЕГР тоже вверх, УОЗ вниз и сигнал ЕГР тоже вниз. А напряжение датчика детонации при этом практически остаётся прежним.

Приведу пример из жизни.

Как известно, система ЕГР была придумана не сегодня и не вчера. Она была запатентована в далёком 1932 году в Германии, когда об экологии ещё не особо беспокоились. О чём это говорит? О том, что не единой экологией живёт эта система.

Так вот, очень давно была у моего друга наша отечественная “Нива” – Ваз 21213. И на ней стояла система рециркуляции отработанных газов. В то время ещё больше недооценивали эту систему и, с вопросом:”Зачем она нужна?” – благополучно от неё избавились.

После этого и начались проблемы. “Почему-то” детонация стала прослушиваться почти на всех режимах работы двигателя. От неё пытались избавиться путём установки более позднего УОЗ, но данный шаг неизбежно приводил к потере динамики, “тупости” авто и перерасходу топлива.

Так продолжалось, пока я не поставил хозяина “Нивы” на путь истинный и не предложил вернуть систему рециркуляции на своё законное место.

Так то была простенькая машинка с морально устаревшим двигателем и без программной системы управления.

А что произойдёт с Вашим авто после заглушки ЕГР? Далее мы это рассмотрим.

Также система ЕГР снижает расход топлива, повышает эффективность работы бензинового двигателя, уменьшает “резкость” работы дизельного двигателя и предупреждает перегрев ГБЦ и прогар клапанов.

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

разгоняясь, машина движется рывками;
на холостых оборотах присутствует вибрация;
двигатель теряет мощность;
горит значок аварийного софта управления мотором «Check Engine»;
выхлопные газы имеют повышенный уровень содержания оксидов азота;
выхлоп окрашен в чёрный цвет;
имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

несвоевременная замена воздушного фильтра;
залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Что делать при выходе из строя ЕГР

Если клапан EGR сломался и не выполняет свои задачи, можно решить данную проблему несколькими путями.

Замена клапана

Первое, что приходит в голову при выходе из строя любой детали автомобиля, особенно неремонтопригодной, это ее замена. Клапана ЕГР при желании можно заменить в специализированных сервисных центрах, но подобная услуга встанет в немалые средства. Сама стоимость механизма весьма велика, как в оригинальном варианте, так и в «китайском исполнении».

Преимущества установки нового клапана EGR очевидно – автомобиль продолжит выпускать в окружающую среду меньшее количество оксида азота, нежели если данная система не будет работать.

Обратите внимание: Если клапан EGR вышел из строя значительно раньше, чем 100-200 тысяч километров пробега, это говорит, скорее всего, о том, что имеются проблемы в двигателе. Соответственно, при установке нового клапана нужно провести полную диагностику мотора, чтобы определить причину, побудившую к выходу клапана из строя

Механическое и программное отключение клапана ЕГР

Самый распространенный и дешевый способ, к которому прибегают при выходе системы EGR из строя – это ее полное отключение.

Первый шаг подобных работ подразумевает механическое закрытие клапана. Для этого используются специальные заглушки, выполненные из качественной стали. Толщина подобной заглушки около 3 мм.

Важно: Нужно с вниманием относиться к подбору материала для изготовления заглушки. Если поставить деталь низкого качества, она «прогорит» довольно быстро

Второй шаг – это программное устранение ошибок, которые могут быть связаны с системой EGR. Для электронного блока управления автомобиля отсутствие системы ЕГР является стрессовой ситуацией. В задачу программиста входит нахождение всех упоминаний EGR в прошивке автомобиля и их удаление.

Важно: Работы по программному удалению системы EGR из автомобиля нужно выполнять в качественных сервисных центрах, где работают профессионалы. Опасность обращения к дилетантам в том, что они могут удалить все программы в прошивке, в которых присутствует обозначение EGR, а зачастую это программы диагностики, которые после будут некорректно работать

Стоит отметить, что на некоторых автомобилях также требуется в прошивки провести калибровку карты по воздуху.

Глушение клапана ЕГР программным способом

Данный метод стоит использовать в ситуации, когда механически закрыть клапан крайне сложно. Он состоит в том, что программно подается команда на закрытие клапана, и данное действие сохраняется в прошивке.

Минусы подобного метода очевидны. Если клапан заклинил, поданная команда не сработает. Кроме того, поскольку нет возможности физически увидеть процесс закрытия клапана, нельзя с полной уверенностью сказать, что он закрыт полностью и частицы сажи, а также другие вредные элементы не будут попадать в цилиндры.

Стоит ли заглушить ЕГР?

Не, ну понятно, что сомнительная чистота в коллекторе будет греть душу. А если ещё и вентиляцию картерных газов отключить, тогда вообще блестеть всё будет в коллекторе. Причём, будет блестеть даже больше, чем у тех, кто только один ЕГР отключил.

Ну то ладно.

В общем, суть всей этой писанины можно вместить в несколько предложений. Глушить систему ЕГР можно. В этом нет ничего криминального и судить Вас за это никто не будет. Но не стоит на каждом углу рассказывать, что система ЕГР виновна во всех автомобильных грехах и все проблемы от ЕГР. Кроме нагара эта система не приносит никакого вреда. А если у Вас автомобиль чудесным образом излечился от кучи проблем после глушения этой системы, то причина была не в ЕГР, а в неисправности ЕГР! Потому что систему никто и никогда не обслуживал и она, естественно, устала. А устает в автомобиле всё и всё требует регулярного обслуживания.

А если всё же решили заглушить, тогда глушите не только физически, но и програмно, чтобы не было неудобных ситуаций.

Ну и напоследок представим ситуацию. Заглушили Вы систему ЕГР и прочие “экологические примочки” и поехали по трассе на море оздоровить детей. А за Вами еду я со своей семьей и детьми, тоже их оздоровить. Включаю кондиционер и вентилятор засасывает в салон все то, что вылетает из выхлопной трубы Вашего автомобиля.

Плюну я на это дело и тоже заглушу ЕГР. Вот только на обратной дороге вполне возможно, что не я за Вами ехать буду, а Вы за мной…

Довольно часто люди приезжают ко мне даже не зная заглушен клапан ЕГР на их авто или нет.

Приезжают и жалуются на высокий расход топлива и дергания при переключении. А потом добавляют: Я в интернете прочитал, что это из-за ЕГР. Ты можешь его заглушить?

И очень часто после вскрытия обнаруживается заглушка, хотя сам владелец о ней и не знал… Приехал глушить заглушенный клапан…

Вот такие ситуации бывают…

Фанатов глушения ЕГР, конечно, больше, но люди с таким же мнением, как у меня, надеюсь, тоже найдутся

Загрузка …

В чем суть работы ЕГР

Независимо от конструкции возврат ОГ связан с режимами, в которых работает двигатель. Чем большую мощность развивает движок, тем меньше просвет, через который возвращаются отработавшие газы. Процент закрытия клапана пропорционален росту оборотов. Когда просвет уменьшается, отдача двигателя увеличивается.

Наоборот, если движок работает вхолостую, доступ максимально открыт. Это снижает содержание кислорода в топливно-воздушной смеси почти вдвое.

В любом положении задвижки функционирование исправного клапана практически не заметно. Пользу от ЕГР не отмечают, за исключением более чистого выхлопа, в котором оксида азота стало меньше.

Задача EGR – обеспечить стабильность работы движка. Клапан корректирует содержание кислорода в топливе на разных режимах функционирования двигателя:

первый запуск;
прогрев;
частичная/малая нагрузка;
стабильные обороты;
повышенное/пониженное атмосферное давление.

Двигатель, оборудованный рециркуляционной системой, отличается более поздним впрыском солярки. Поэтому ДВС не перегревается, работает экономно и равномерно. Кроме того попадание горячего выхлопа в цилиндрах способствуют быстрому нагреву двигателя.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

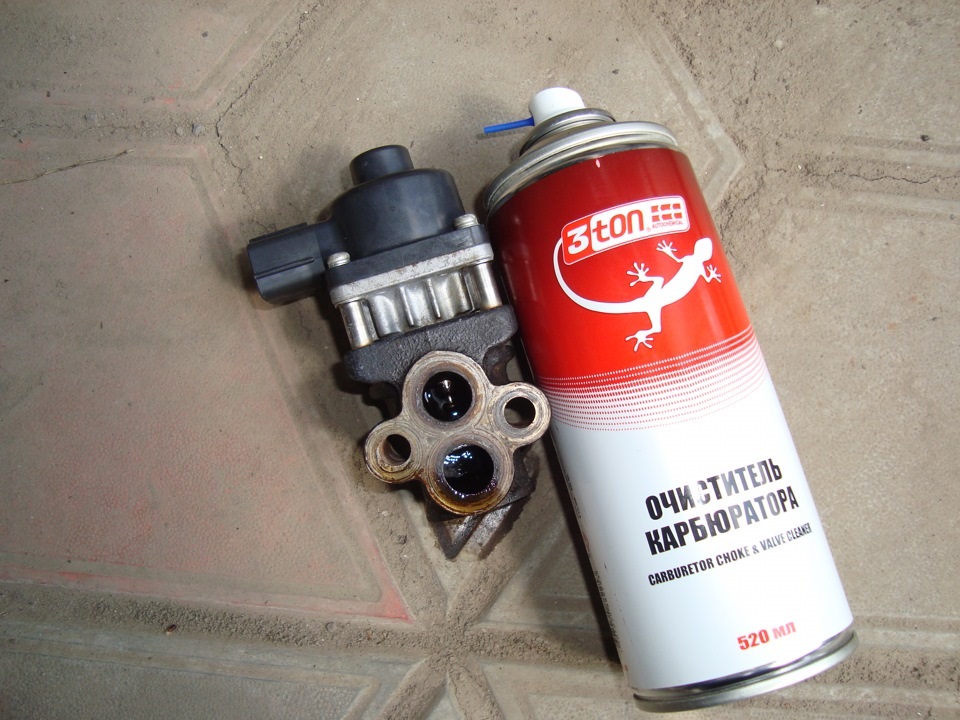

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Клапан EGR с электромотором и обратной связью

Самый совершенный и удобный привод клапана EGR – электромагнитом или электромотором при наличии датчика положения самого клапана. Непосредственно шток клапана приводится через редуктор.

Распознать такой клапан EGR можно по его электрическому разъему: в нем 5 пинов. 2 пина на питание электромотора/электромагнита, 2 пина на питание датчика, 1 пин на сигнал с датчика положения.

Питание электромотора приходит по двум проводам большего сечения. Расположение пинов в разъемах во многих случаях разное.

Выбрать и купить клапан ЕГР, а также радиатор системы ЕГР и трубки системы ЕГР вы можете в нашем каталоге контрактных запчастей.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Что будет, если заглушить клапан EGR на дизеле

В сети интернет есть информация, что если заглушить клапан EGR на дизеле, мотор будет не просто выдавать в атмосферу более вредный выхлоп, но еще при этом перегреваться. О теории спорить можно долго, но практика показывает, что никаких особых проблем с двигателем автовладельцы после отключения клапана ЕГР не испытывают, наоборот, дизель даже лучше работает:

пропадают провалы при нажатии на педаль газа;
улучшается динамика автомобиля;
исчезает дым, который присутствует при засоренной системе рециркуляции.

Безусловно, токсичность выпускных газов с отключенной рециркуляцией будет несколько выше, чем с исправным клапаном EGR

Но если в СРВГ есть сажевые отложения (а при неважном качестве дизтоплива они накапливаются быстро), то с включенной рециркуляцией вредных примесей в выпуске еще больше. СРВГ может нормально работать на автомобилях, которые эксплуатируются в Европе на хорошей солярке. В России клапан EGR наносит больше вреда двигателю, чем пользы, причем, неважно, какой это авто – Тойота Корона или Фольксваген Пассат, без разницы

В России клапан EGR наносит больше вреда двигателю, чем пользы, причем, неважно, какой это авто – Тойота Корона или Фольксваген Пассат, без разницы
