Адсорбер и как проверить клапан адсорбера

Клапан абсорбера: для чего нужен и на что влияет

Клапана в абсорбере — это технически простое устройство, которое работает по-разному, в зависимости от того, заведен мотор или нет. Как и все клапаны, должен открываться и закрываться.

Когда полость абсорбера забита или появилась другая какая-либо неисправность, то клапан работает со сбоями. С неисправным адсорберным клапаном могут произойти серьезные поломки автомобиля, потому что не стравливается давления из топливного бака и не происходит продувка полости.

Признаки неисправностей клапана абсорбера

Есть несколько признаков, симптомов, по которым можно выявить техническое состояние клапана:

1. Датчика топлива показывает то полный бак, то пустой.
2. После запуска двигателя, через мину 5-10 начинают плавать обороты.
3. На холостых оборотах при нажатии на педаль, автомобиль начинает глохнуть.
4. Двигатель не набирает обороты при движении. Долго разгоняется.
5. При открытии крышки бензобака чувствуется вакуум, слышен свист.
6. Повышен расход топлива.
7. На холодную (когда мотор заведен, но еще не нагрелся) слышны стуки абсорбера, как будто стучат клапана.

Клапан стоит очень дешево. Поэтому есть возможность менять при обнаружении признаков не правильной работы двигателя. Можно также фильтрующий элемент адсорбера заменить своими руками: разобрать, старый уголь высыпать, насыпать новый уголь крупными гранулами.

Как понять неисправность абсорбера

Говоря про клапан адсорбера, признаки неисправности будут достаточно стандартизированы, что дает возможность получить достаточно детальное описание. Итак, признаки неисправности клапана адсорбера:

– Постоянный запах бензина в салоне.

Этот факт вызван неправильной циркуляцией газов, которые могут иметь определенную утечку. Благодаря близости системы к воздушному фильтру, запахи свободно проникают в салон.

– Стук клапана.

В признаки неисправности клапана продувки адсорбера на гранте можно отнести этот, знакомый всем владельцам Гранты звук.

(для устранения можно затянуть гайку, а можно приобрести новый, благо Лада Гранта клапан адсорбера, цена которого является низкой, доступен к приобретению)

– Увеличение расхода топлива.

Недействующий клапан вентиляции адсорбера не способен контролировать правильный путь газов, что не позволяет осуществлять их переработку, в виде сжигания.

– Увеличивается количество вредных веществ, выпускаемых через систему.

Говоря о том, как работает клапан продувки адсорбера и зачем, не стоит забывать, что повышение показателей экологичности авто – первостепенная задача, которая может быть нарушена, если электромагнитный клапан продувки адсорбера функционирует не верно.

– Звуки, похожие на некое шипение.

Сильное шипение в шланге адсорбера, причина которого – скопление газов, не является редкостью. Поскольку современные требования, предъявляемые к авто, не позволяют осуществлять выбросы газов во время стоянки, определенное скопление допустимо.

– Характерные звуки, доносящиеся из бензобака.

Говоря про адсорбер Лада Гранта, для неисправности которого всегда характерны посторонние звуки, доносящиеся из бензобака, необходимо сказать, что они являются наиболее типичным признаком поломки. Датчик адсорбера при этом может не выдавать каких-либо показателей неисправности, следовательно, так же подлежит замене.

Таким образом, признаки неисправности клапана продувки адсорбера Лада Гранта, выявить достаточно просто. Кроме того, они выявляются при простой заправке машины, которая в обязательном порядке требует открытия крышки бензобака.

Устройство адсорбера

В современных устройствах, использующих принцип адсорбции, в качестве поглощающего вещества используются самые разные материалы, от активированного угля до природных минералов. В автоадсорбере на эту роль претендует именно активированный уголь – разновидность углеводородов с пористой внутренней структурой. Собственно говоря, поглотитель представляет собой пластиковую цилиндрическую ёмкость, которая располагается в моторном отсеке недалеко от силового агрегата. В некоторых моделях найти адсорбер можно возле топливного бака, но некоторые его части всё равно располагаются в подкапотном пространстве. Схематически поглотитель топливных паров состоит из следующих элементов:

• гравитационного датчика;
• сепаратора с аварийным клапаном;
• собственно фильтра (как правило, это измельчённый активированный уголь);
• электромагнитного продувочного клапана;
• соединительных трубопроводов.

Сепаратор представляет собой конструкцию, предназначенную для сбора конденсированного бензина с целью его отправки обратно в топливный бак. Задача гравитационного датчика – отслеживать давление бензиновых паров внутри бака, и при необходимости сбрасывать его, чтобы уменьшить вероятность получения повреждений. Фильтровальный элемент – это достаточно большая ёмкость, нижняя часто которой содержит адсорбирующее вещество, функции которого – поглощать пары бензина/солярки с целью их конденсации и последующей сепарации. Отдельно следует упомянуть об аварийном клапане. В обычных ситуациях он бездействует, но в экстренных случаях, когда существует риск разлива горючего (например, при ДТП, если машина перевернулась), срабатывает, полностью блокируя топливную магистраль. Роль соединительных трубок вполне очевидна – связать воедино все узлы адсорбера. Что же касается электромагнитного клапана, то его назначение – управление режимами работы сепаратора, о том, как он работает, мы расскажем чуть позже.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

• поменять пробку бензобака на негерметичную;
• заглушить подающие и отводящие патрубки;
• зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Причины неполадок адсорбера на ВАЗ

Но в случае с ВАЗ 2114, у которого мотор инжекторный, все сложнее. Однако снимать абсорбер смысла нет. Плюсы, которые имеет абсорбер ВАЗ, в снижении вредных выбросов в атмосферу, на этом они и заканчиваются. А высокая стоимость и то, что он может мешать более важным деталям в подкапотном пространстве, становятся в основном поводом для удаления прибора. Зачем некоторые водители идут на это непростое решение?

В основном прибор им просто не нравится, но это не довод. Опытные автолюбители снимают его при возникновении неисправностей, чтобы не тратиться на новый. Убирается он просто. На шланг от сепаратора надевают фильтр тонкой очистки (обычно от карбюратора ВАЗ 2108), в таком случае пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, чтобы ЭБУ не включал Check Engine.

В крышке бака лучше просверлить отверстие в 2 мм, чтобы сделать вентиляцию, как на карбюраторном моторе. В противном случае бак может не выдержать либо внешнего, либо внутреннего давления. Чаще всего в баке возникает разрежение и его сминает, как пустую жестяную банку. Многие автолюбители рассказывают об этом в назидание начинающим. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоединяем колодку вместе с проводами, а также шланг для подачи бензина в узел дросселя. Продувной клапан удаляем, шланг выхода паров топлива снимаем от сепаратора. Кронштейн адсорбера установлен на 3 болта, которые необходимо открутить, а кронштейн аккуратно снять. Новый прибор устанавливают на то же специальное крепление, а шланг подачи паров топлива соединяют с клапаном продувки. Запомните: меняя адсорбер, надо менять все патрубки от него.

Не забудьте и то, что инспектор ДПС и персонал станции техосмотра могут уличить вас во вмешательстве в конструкцию машины, тогда технический контроль пройти не удастся. Прислушайтесь к советам опытных автолюбителей, следите за своим автомобилем, будьте вежливы на дороге, тогда любая поездка принесет только хорошее настроение.

Назначение и принцип работы клапана продувки адсорбера

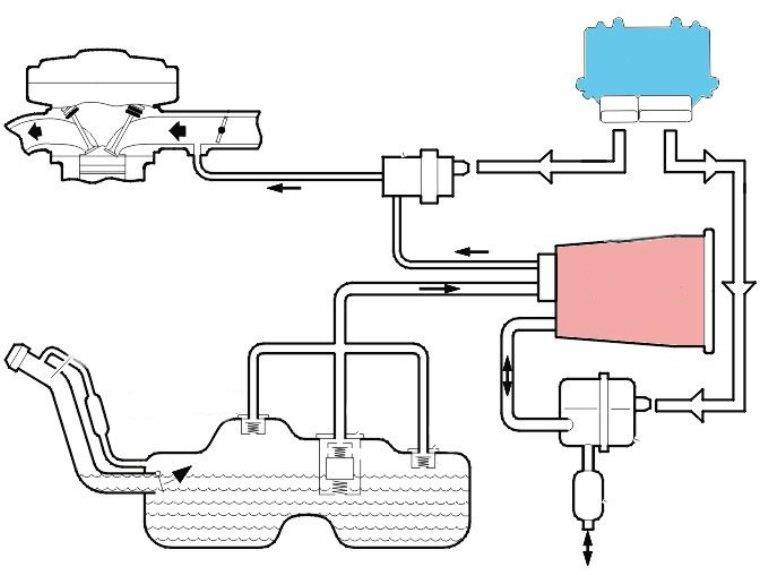

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

• Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
• Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
• Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.

На что влияет топливный адсорбер – основное назначение системы

Адсорбер в первую очередь создавался именно по экологическим соображениям, поскольку в настоящее время выброс токсичных веществ, образующихся при работе двигателя и сгорании топлива, является недопустимым. Также данное устройство предотвращает попадание запаха горючего вещества в салон машины, что не только довольно неприятно, но и опасно для здоровья.

Мало кто знает, что от адсорбера зависит исправная работа важных составных частей автомобиля

Когда транспортное средство работает без проблем, многие водители даже не подозревают о том, что это за запчасть и для чего она предназначена, а также важность ее бесперебойной деятельности. Когда происходит поломка адсорбера, могут начаться проблемы и с двигателем, что ведет к серьезным неисправностям и довольно крупным расходам на ремонт

Чтобы этого не произошло, необходимо уделять должное внимание данному устройству и своевременно проводить обслуживание

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

• Поднять капот машины и найти нужный клапан.
• Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
• Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Рекомендуем: Автомасла и все, что нужно знать о моторных маслах для Лады Весты

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

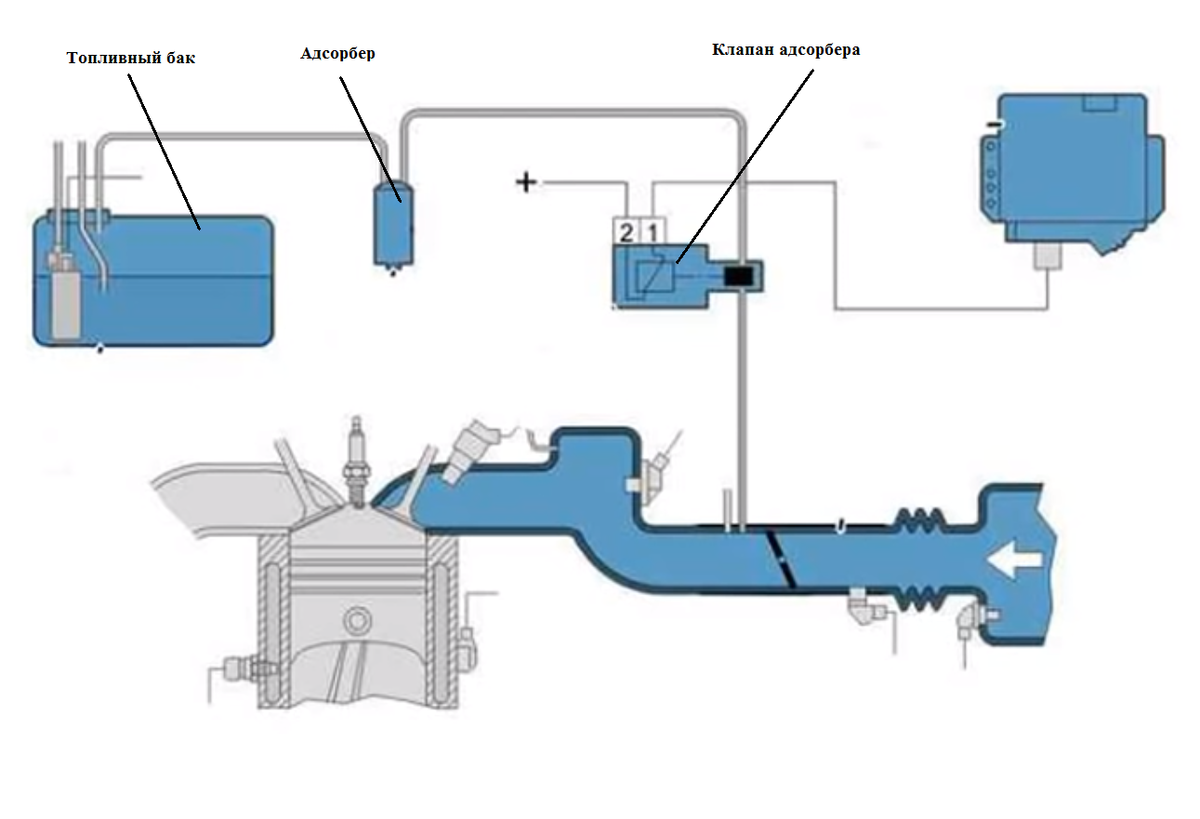

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются

Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

Клапан – как важнейшее составляющее устройства

Говоря о том, как работает клапан адсорбера, необходимо представить само устройство. Оно представляет собой, грубо говоря, банку с углем, которая оснащена клапаном, позволяющим конденсировать и направлять пары. Клапан продувки адсорбера контролируется ЭБУ, который и подает сигнал о его открытии/закрытии.

Важно!!! Электромагнитный клапан адсорбера может создавать определенные неприятности для водителя. В холодное время года, при запуске непрогретого двигателя, может слышаться определенный звук, похожий на щелчки

Этот звук является нормой, так как «на холодную» клапан может работать некорректно.

Чтобы не спутать этот звук с возможными поломками, необходимо применить прогазовку. При отсутствии изменений, можно смело списывать щелчки на абсорбер.

Признаки неисправности адсорбера

Так как работа адсорбера связана с топливной системой, то и его неполадки отражаются на функционировании подачи бензина в цилиндры. Первый симптом, который может свидетельствовать о поломке системы нейтрализации паров бензина, это хлопки, доносящиеся из топливного бака.

Работоспособный электроклапан будет издавать несильные щелчки, которые слышны только на холостых оборотах ДВС. Но при его некорректной работе эти звуки могут либо полностью исчезнуть, либо наоборот – быть слишком громкими. Во втором случае может помочь регулировка при помощи специального болта. Здесь стоит упомянуть, что подобные звуки могут доноситься из газораспределительного механизма. Чтобы убедиться, что неполадка именно в клапане, поможет резкое нажатие на педаль газа. В случае неполадок с ГРМ в этот момент звуки изменятся.

Когда откручивается пробка заливного отверстия, может слышаться шипение. Это происходит из-за того, что в резервуаре скопилось большое количество паров, но они не были удалены через угольный фильтр.

С технической стороны неисправность системы EVAP проявляется плавающими оборотами силового агрегата в процессе его прогрева. Конечно, этот симптом является следствием и других неполадок, например, ошибок в блоке управления, в системе зажигания и т.д. Еще один косвенный признак вышедшей из строя EVAP – увеличенный расход топлива, провалы оборотов в динамичном режиме. Нередко датчик уровня бензина выдает некорректные показания – на приборной панели уровень может отображаться низким, а спустя момент – высоким и обратно.

Иногда проблемы с адсорбером сказываются на работоспособности топливного насоса, и он выходит из строя. Вышедшая из строя обмотка электроклапана проявляется тем, что этот элемент перестает стучать, то есть магистраль для продувки системы не открывается.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

1. Открыть капот и найти цилиндрическое устройство – адсорбер.
2. С аккумуляторной батареи снять минусовую клемму.
3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
4. Ослабить крепление клапана.
5. Штуцеры под защёлкой убрать и отсоединить шланги.
6. Извлечь клапан вместе с кронштейном из адсорбера.
7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику

Что такое адсорбер, какую задачу выполняет, какие могут быть проблемы, об этом и о многом другом поговорим в сегодняшней статье.

Многие автовладельцы даже понятия не имеют, не то что об устройстве системы, а порой даже о её существовании. Поэтому задача данной статьи «разложить всё по полочкам», в том числе узнать, как работает устройство, а также, где оно находится.

Зачем нужен адсорбер?

Изначально создавался, как дань экологическим нормам, точней под ЕВРО2. По большому счёту, мотор можно настроить так, что он обойдётся и без него. Но, с учётом современных норм, недопустимы утечки паров. Плюс, адсорбер не позволяет парам топлива попадать в салон, что как вы понимаете тоже малоприятно. Если на старых автомобилях, ещё карбюраторного типа, такой системы в принципе не было, на всех современных инжекторах, она обязательна.

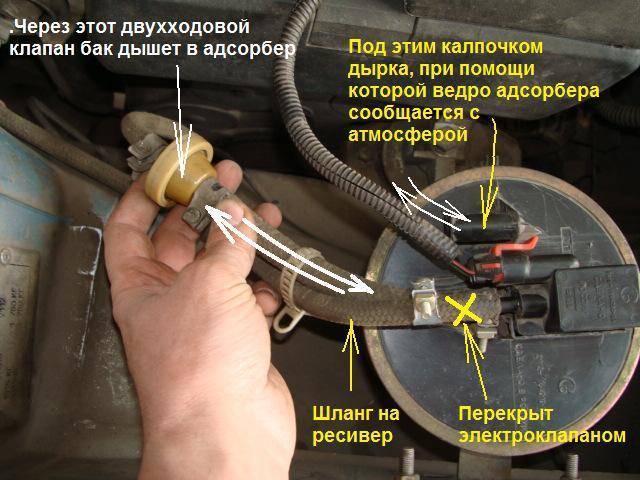

Устройство адсорбера и где он находится?

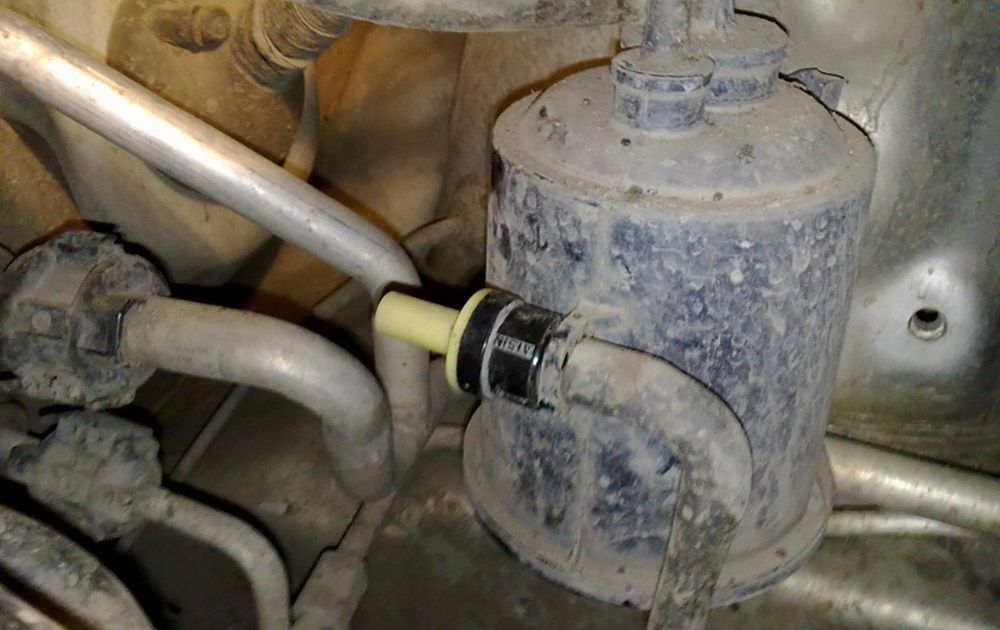

Адсорбер конструктивно представляет собой цилиндр, причем пустотелый, внутри которого находится, так называемый фильтрующий компонент. Также адсорбер состоит из ряда дополнительных модулей, к примеру:

• Первое — это емкость, в которую помещается фильтр.

• Фильтрующий элемент, зачастую — это простой гранулированный активированный уголь.

• Сепаратор, устройство принимающие и отправляющие обратно в бак задержанные пары топлива.

• Магнитный клапан, отвечающий за смену режимов работы.

• Гравитационный клапан предотвращает перелив топлива, в случае опрокидывания автомобиля.

• Различные соединительные шланги и трубки.

Пожалуй, одним из основных элементов всей адсорбирующей системы является магнитный клапан. Именно от него зависит режим работы, смена режимов. То есть, он отвечает за своевременное переключения режима накопления, когда пары скапливаются в емкости, на режим передачи паров обратно в бак.

В зависимости от автомобиля и даже моделей одного производителя, месторасположение может меняться. Здесь нужно узнавать конкретно по моделям и даже году выпуска. Отличный пример, Audi A4 B5, где в разные годы системы располагали под передним, задним подкрылком, под запаской, непосредственно на баке. Поэтому изучите инструкцию по эксплуатации, там, как правило, указывается, где может находиться адсорбер. На отечественных Lada практически на всех моделях, адсорбер находится в правом углу, если смотреть по ходу движения автомобиля, рядом с фарой.

Принцип действия адсорбера

Чтобы понять, где он расположен и как ремонтироваться аппарат продувки, нужно знать принцип работы устройства и всей системы. Само устройство абсорбер заполнено активированным углем, который поглощает вредные вещества.

EVAP ловит газы от сгоревшего горючего следующим образом:

1. Пары топлива попадают в сепаратор. Происходит конденсация. Образовавшиеся капли стекают в бак.
2. Те пары, которые не превратились в конденсат, перетекают в абсорбер. Здесь вредные вещества, которые они содержат, поглощаются активированным углем.
3. Происходит накопление газов. А когда запускается двигатель, то они подаются во впускной коллектор.
4. Поглощение происходит при не работающем моторе.
5. Когда же двигатель заводится, то в действие вступает этот самый клапан. Он обеспечивается приток воздуха снаружи.
6. Вместе со струей воздуха, накопленные газы в адсорбере, поступают снова в двигатель.
7. Здесь они проходят еще одно сжигание.
8. Теперь эти пары поступают в выхлопную систему.

Таким образом, аппарат продувки абсорбера создает вентиляцию механизма. Правильная работа прибора бесшумна. В холодное время года на некоторых машинах водитель может слышать стрекотание. Это так работает устройство.

При любой неисправности автолюбитель будет слышать стуки, скрежет, цокот и винить во всем неисправный двигатель. На самом деле проблема может быть в аппарате продувки. Бывает выходит из строя датчик продувки.

Внимание! Чтобы собственноручно не нарушить работу системы вентиляции эксперты не рекомендуют заправлять автомобиль по горлышко бензобака. А также рекомендуется вовремя вынимать пистоле из бензобака на заправках

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Промывка инжектора своими руками

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

• Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
• Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
• Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
• «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Это интересно: Как снять передний бампер на Приоре 1

Абсорбер бампера

Этот элемент в принципе отличается от вышеописанных. Его задача – поглощать (сорбировать) кинетическую силу удара в случае столкновения автомобиля. Он скрывается под облицовкой бампера и при ударе сминается, поглощая часть энергии удара. Может быть выполнен из пенопласта расчетной плотности, монолитного пластика или пластиковых шариков.

Сегодня такие элементы стоят далеко не на всех авто, хотя по желанию их могут установить в автосервисе. Но скорее всего, в недалеком будущем это будет обязательный элемент пассивной защиты на всех автомобилях. При этом будут проводиться краш-тесты для испытания эффективности конструкции и материалов, элемент будет совершенствоваться и становиться эффективнее. В итоге это реально поможет повысить безопасность движения.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

• Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
• Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
• Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

• На холостом ходу появляются так называемые провалы.
• Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
• При запущенном двигателе не слышны звуки работающего клапана.
• Заметно повышается расход топлива.
• Во время открытия крышки бензобака раздается шипение и свист.
• Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.
