Как самостоятельно отремонтировать втягивающее реле стартера

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

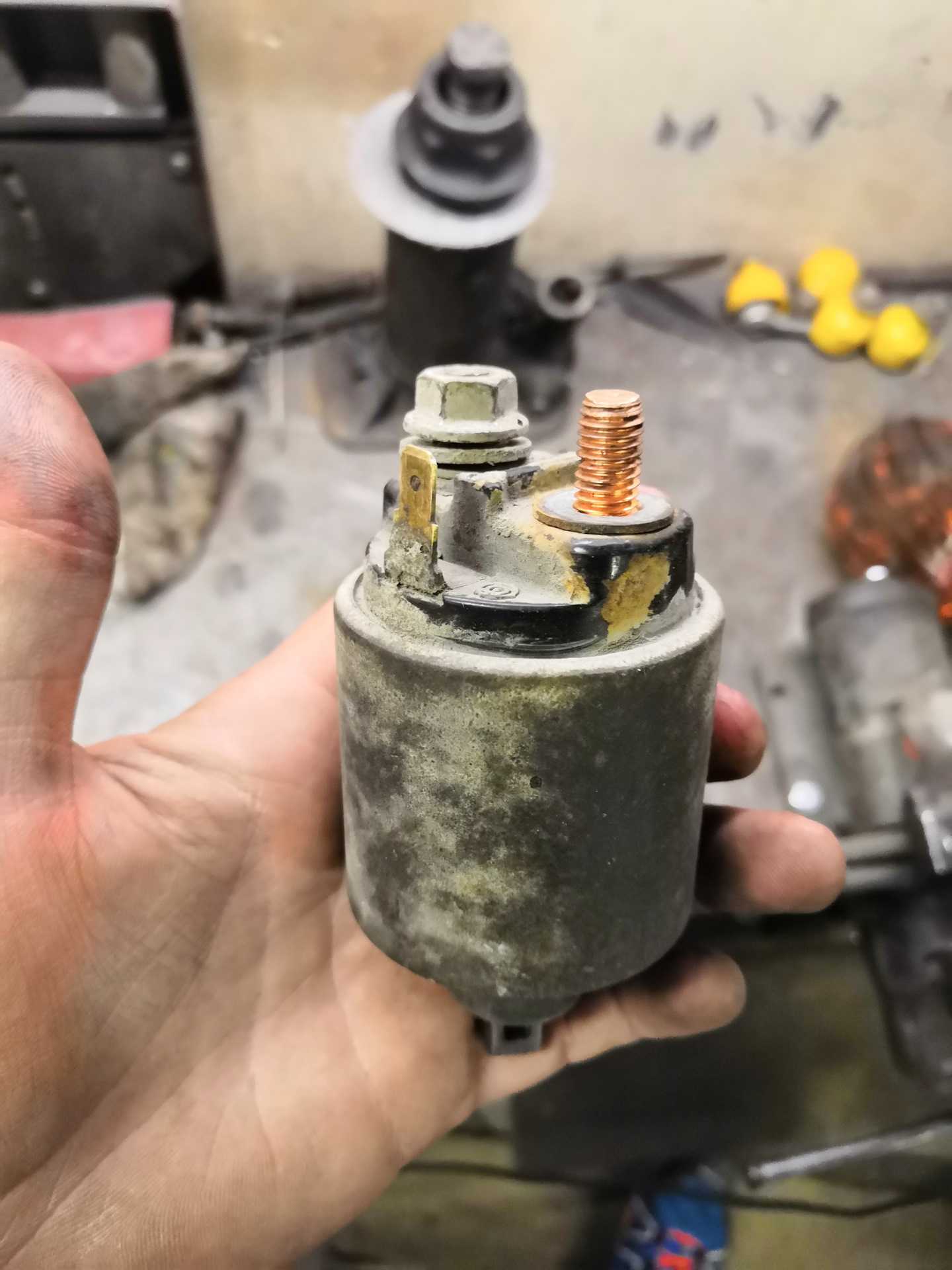

Ремонт втягивающего реле стартера

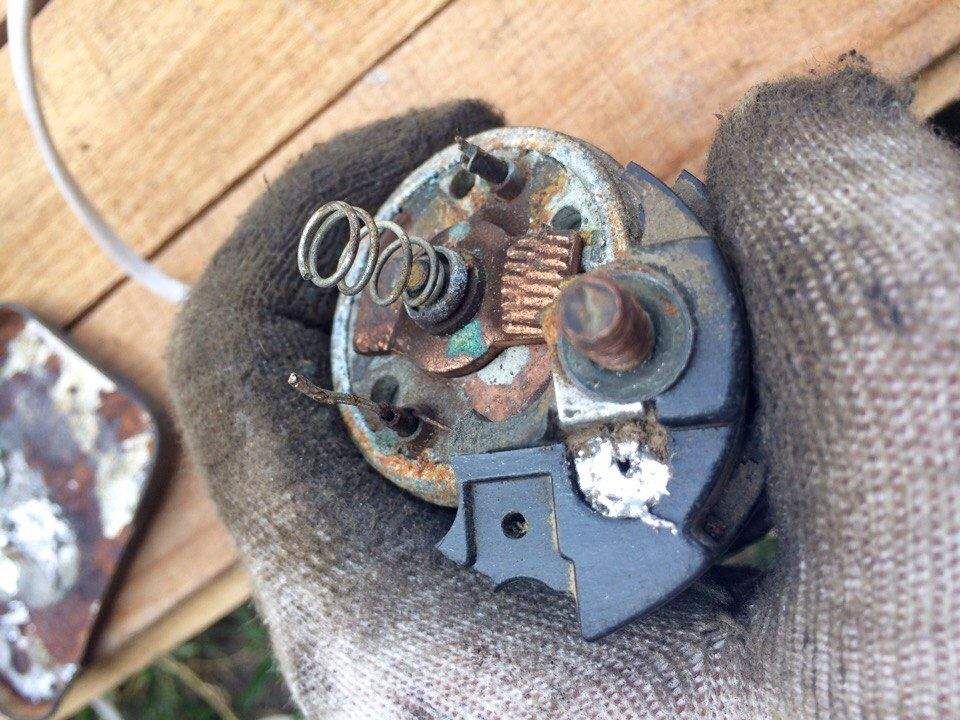

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

В процессе демонтажа пометьте клеммы, чтобы в при установке не перепутать их. Также рекомендуется зачистить и обезжирить контакты реле и стартера.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

Осуществить проверку идущей к реле проводки на наличие обрыва.
Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

неисправность обмотки втягивающего реле (обрыв);
износ щеток электродвигателя стартера;
поломка ламелей коллектора;
обрыв обмотки якоря;
отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
обрыв либо обгорание обмотки;
искривление возвратной пружины либо её ослабление;
короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Почти каждый водитель, хоть раз в своей жизни сталкивался с проблемой связанной с пуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумуляторной батареи или зачисткой контактных соединений. Намного хуже ситуация, когда причина отказа двигателя скрывается в неисправности втягивающего реле или самом стартере.

Перед автомобилистом возникает новая проблема – как проверить втягивающее реле стартера, выявить неисправность и по возможности отремонтировать в домашних условиях, собственными руками.

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы?
Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой

Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Иногда бывает, что автомобиль не хочет заводиться. Такая ситуация знакома многим автовладельцам. И, к сожалению, зачастую это происходит в самый неудобный и неподходящий момент. Безусловно, с этим необходимо что-то делать. Если электросеть автомобиля в порядке, а аккумуляторная батарея заряжена, значит проблема может заключаться в стартере. Вполне возможно, что неисправно втягивающее реле стартера. В таком случае без ремонта не обойтись. Об этом далее в статье.

Тяговое реле стартера расположено над стартером и прочно соединено с ним.

Основные части реле:

Контакты.
Возвратная пружина.
Магнит с обмотками: удерживающей и втягивающей.
Якорь.
Корпус.

Проверка цепи реле втягивающего освещения

Последнее обновление: среда, 16 декабря 2020 г. | Руководство по эксплуатации Toyota Celica

Отсоедините разъем от реле и осмотрите разъем со стороны жгута проводов, как показано на схеме.

Чек на	Подключение тестера	Состояние	Заданное значение
Непрерывность	а-1 — земля	Положение переключателя передних противотуманных фар	ВЫКЛ	Отсутствие непрерывности
ПО	Непрерывность
А-3 — Земля	Положение переключателя управления освещением	ВЫКЛ или УДЕРЖИВАТЬ	Отсутствие непрерывности
ХВОСТ или ГОЛОВА	Непрерывность
А-5- Заземление	Положение выключателя предупреждения об уровне тормозов	ВЫКЛ	Отсутствие непрерывности
ПО	Непрерывность
А-7- Заземление	Положение переключателя стояночного тормоза	ВЫКЛ	Отсутствие непрерывности
НА 9руунндж	Положение переключателя управления освещением	ВЫКЛ или ГОЛОВКА	Отсутствие непрерывности
УДЕРЖАНИЕ или ХВОСТ	Непрерывность
0-12 — Земля	Константа	Непрерывность
Напряжение	А-2 — Земля	Константа	Напряжение батареи
А-4 — Земля	Положение замка зажигания	ЗАМОК или ACC	Нет напряжения
на	Напряжение батареи
a e заземление	Постоянное напряжение батареи
А-9 — Земля	Двигатель	Стоп	Нет напряжения
Работа	Напряжение батареи
Б-3 — Земля	Константа	Напряжение батареи
Б 8 — Заземление	Положение переключателя управления освещением: ВЫКЛ. , УДЕРЖАНИЕ или ЗАДНИЙ
	Положение переключателя регулятора света фар	Ближний или дальний свет	Напряжение батареи
Флэш-память	Нет напряжения
Положение переключателя управления освещением: HEAD	Нет напряжения

Продолжить чтение здесь: Снятие радиатора

Была ли эта статья полезной?

Типичные неисправности стартера и способы их диагностики

Для стартера на КАМАЗе характерны следующие неисправности:

при включении зажигания стартер не срабатывает;
не включается тяговое реле;
при включении стартер издает повторяющиеся щелчки реле, шестерня привода задевает венец маховика;
при работе стартера слышен шум шестерен;
якорь стартера совершает вращения, но при этом не проворачивает коленчатый вал.

При возникновении ситуации номер 1 следует проверить втягивающую обмотку тягового реле: возможен обрыв цепи или короткое замыкание. В случае необходимости замените втягивающие реле. Также причиной неисправности, указанной в пункте 1, может быть отсутствие контакта между коллектором и щетками. В таком случае необходимо заменить щетки или их пружины.

Если после всех этих процедур стартер всё еще не работает, тогда попробуйте заменить реле РС530, возможно, оно вышло из строя.

В случае, если не включается тяговое реле (пункт 2), необходимо:

— проверить обмотку реле РС530, если нужно — перемотать её; — проверить исправность выключателя стартера; — убедиться, что втягивающая обмотка на тяговом реле цела (возможен обрыв). В противном случае придется заменить всё реле.

Если при работе стартера КАМАЗа слышны щелчки и удары (пункт 3), необходимо:

— проверить надежность контакта цепи тягового реле стартера. Если есть неисправности — устранить их; — убедиться, что исправна обмотка и контактные соединения реле РС530. При необходимости заменить реле РС530 или перемотать обмотку.

Причины неисправности, указанной в пункте №4, могут быть следующими:

— неправильно отрегулирован момент замыкания контактов тягового реле. Для устранения неисправности необходимо отрегулировать зазор между упорной шайбой и шестерней; — забитые торцы зубьев шестерни венца маховика или привода стартера. Есть несколько способов устранения данной неисправности. Первый — заменить шестерню привода или венец маховика. Второй — восстановить зубья путём наплавки. Третий — зачистить неровности на зубьях.

Если стартер на КАМАЗе проворачивает якорь, но никак не взаимодействует с коленчатым валом (пункт №5), необходимо:

— проверить правильность регулировки стартера; — убедиться в целостности зубьев венца маховика и шестерен привода.

Стартер КАМАЗа — это довольно сложное устройство, ремонт которого необходимо проводить на специальном стенде. Если у Вас нет нужного оборудования и достаточного опыта, тогда лучше довериться специализированным СТО.

Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.

Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Напомним

Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».

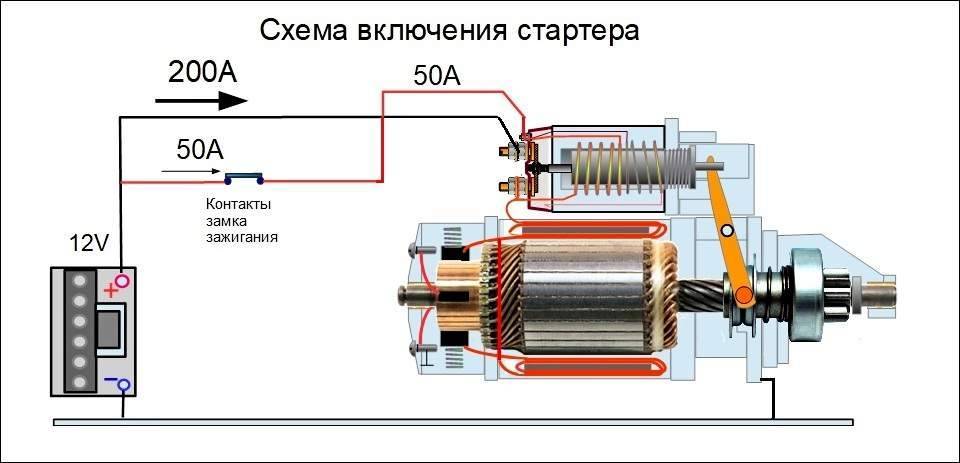

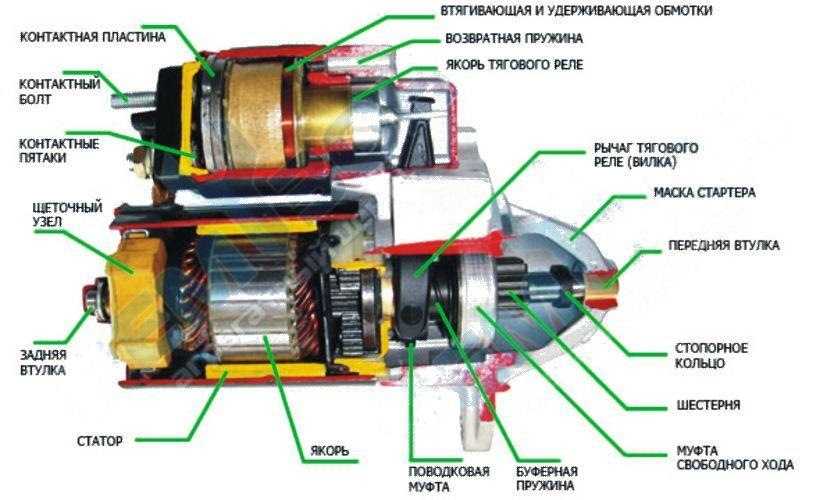

Устройство автомобильного стартера

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.

На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.

В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.

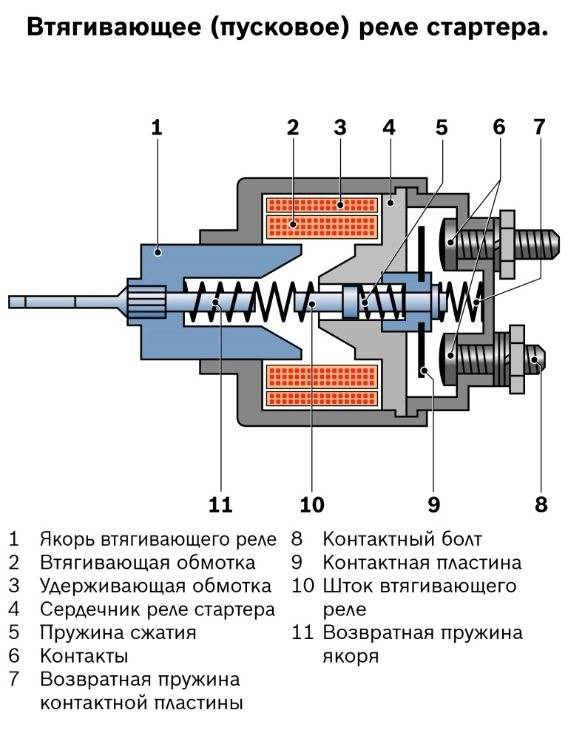

Устройство реле

Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.

На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.

https://youtube.com/watch?v=rZDqlBNse5A

https://youtube.com/watch?v=wKSy0p67YnE

Типичные неисправности втягивающего реле и их признаки

Обрыв или замыкание в управляющей цепи. Могут случиться на любом отрезке — от замка зажигания, до клеммы на корпусе ВР. Эта категория включает: износ контактной группы самого замка, перегоревший предохранитель, замкнувшее реле блокировки, КЗ в жгутах проводки, окисление клемм в колодках. Поломка проявляется по‐разному. Чаще — полным отсутствием реакции устройства на попытки запуска. Иногда — стартер щелкает только вначале, пока не сядет батарея.

Подгорание контактной группы внутри устройства, из-за которого большой ток – не поступает на щетки электромотора, и он не крутится. Потеря проводимости из-за нагара, окисления «пятаков», сломанной, или съехавшей со своего места пластины — вторая по распространенности проблема реле стартера. При подобных неисправностях пусковое иногда щелкает, но не крутит шестерню.

Подгоревшие провода и окисленные контакты втягивающего реле

Обрыв удерживающей обмотки в месте ее крепления к корпусу – из-за которого, вместо одного срабатывания, слышен целый «каскад» бесполезных щелчков. Бендикс не успевает входить в зацепление с зубьями маховика – его тут же отбрасывает назад. Автомобиль при этом выдает четкую картину коротких «холостых» срабатываний муфты со стуком, воем, треском или жужжанием. Случай не совсем подходит под определение: «щелкает реле, а стартер не крутит», но относится чисто к поломке втягивающего реле.

Замыкание ВО – при этой поломке стартер щелкает, но не может полностью вытолкнуть бендикс и подать питание на нижний силовой болт (к щеткам). Неисправность выявляется только при снятии с авто и поочередной «прозвонке» катушек.

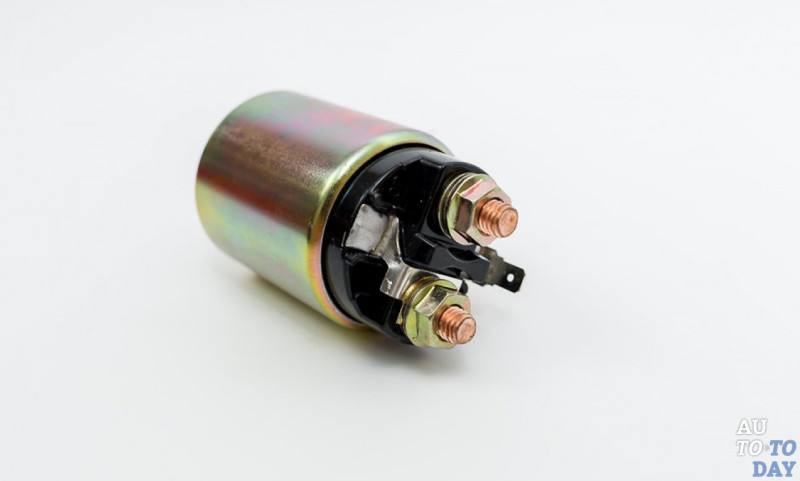

Что такое втягивающее реле ВАЗ

Во всех автомобилях Волжского автозавода используется классическая система пуска двигателя, построенная на основе электрического стартера. Как известно, стартер — это компактный электродвигатель, который с помощью муфты (бендикса) на короткое время подключается к маховику двигателя, приводя его во вращение. Однако все это лишь на первый взгляд кажется простым, на деле же обеспечить нормальную работу стартера — дело очень непростое, и причин тому две.

Во-первых, стартер хоть и имеет небольшие габариты, но во время работы через него проходит ток в десятки, а то и в сотни ампер, что создает проблемы с его безопасным подключением. Если цепь стартера замыкать непосредственно в замке зажигания, то никакой замок и другие компоненты, входящие в эту цепь, не выдержат возникающих при пуске стартера токов — они просто сгорят. Поэтому подключать стартер к аккумулятору нужно дистанционно, с помощью реле с контактами, рассчитанными на большие токи.

Во-вторых, стартер должен работать всего несколько секунд, а после успешного запуска двигателя отключаться от маховика. То есть стартер должен оснащаться механизмом, который производил бы подключение к маховику, удерживал бы стартер при прокручивании маховика, и производил бы отключение стартера от маховика сразу после пуска мотора.

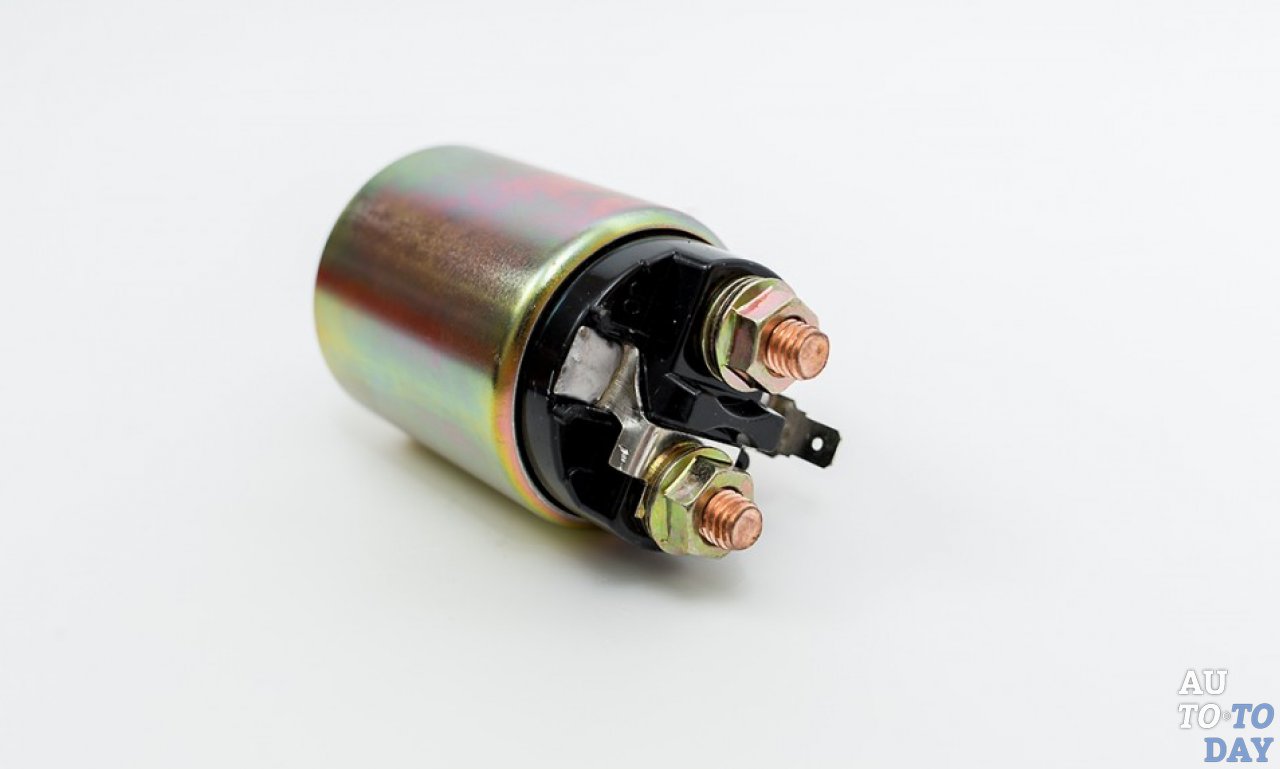

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:
