Инструкция, если не работает звуковой сигнал на рено сандеро

Видео работы стандартного и не оригинального звуковых сигналов на логане

Оригинальный звуковой сигнал. Не оригинальный звуковой сигнал.

Всем привет!

Вообщем, на днях, при визите на сервис ОД, заметил что машина у меня не «гудит»…Диагностика «физически» при вскрытии кожухов рулевой колонки и внешнего, а потом и «внутреннего» осмотра подрулевого левого переключателя показала, что подрулевой переключатель цел и невредим, провода не оборваны и платы в норме.

Пошли искать далее с тестером. От подрулевого до звукового сигнала все в норме, плюс подаётся от кнопки на подрулевом… остаётся «слабое звено» — сам звуковой сигнал…Логан мой считается настолько старым, что у него стоял звуковой сигнал одноконтактный как у стареньких Клио, Меганов (в более свежих Логанах, начиная от 2007 года как я понял, уже стоит двухконтактный сигнал), и в наличии таких сигналов нет, на ЦС Рено России также их нет, заказ только из «далекого-далёко» и то, не факт что через месяц прийдет…ах, да, по Dialogys‘у бьется номер и можно узнать примерную стоимость сигнала хотя бы… 12800!

Съездил я в Сабурово в Автозапчасти 24 часа и купил за 290р сигнал от ГАЗ 3111 низкого тона (показался мне поприятнее чем высокого).Артикул — 22.3721Возникнет вопрос наверное — почему не оба сигнала (высокого и низкого тона) я решил поставить?Все очень просто.

У Логана в стоке стоит один сигнал, проводка рассчитана под один сигнал, зачем мудрить с двумя и добавлять реле? Одного хватит:)В итоге, поставили мне его, встало все «болт-он» на родные места. Встал прям как оригиналГодок теперь стал более приятный, не такой «подыхающий» как родной, намного громче — был очень сильно удивлён!

Вообщем, теперь посмотрим сколько этот звуковой сигнал отходит родной отходил 13 лет…Все удачи!

Цена вопроса: 500 ₽ Пробег: 157111 км

None

Что нам понадобилось:— Сигналы GMP (это аналоги тех, что на Волге): 300р— Реле 4х контактное 30А: 80р— Колодка на реле: 60р— Держатель предохранителя: 80р— Предохранитель 15А: 5р— Куча цветных проводов (сеч. 1,5мм): 120р— 5 клемм: 75р— Мелочи (стяжки, гофра для проводов, термоусадочные трубки, болтики и гайки): 100р.

Всё это купил в одном автомагазине.

Место установки

Собратья по авто, ставят гудки в подкапотное пространство. При этом кто-то писал, что вибрирует пол кузова при гудке. Места у меня там и так мало, не хотелось ухудшать ремонтоудобность.Один сигнал поставил на место старого, второй на противоположную левую сторону.

Здесь и здесь. Реле поставил под капотом, на видное место. Позже всё за изолировал от влаги и стянул стяжками, что бы не размыкалось.

На что стоит обратить внимание:1. Провод на 30й контакт реле, тот что идёт от аккумулятора, должен быть силовым, сечением 2. 5мм

5мм

5мм.

2. Не устраивайте паутину под капотом. Проводите проводку сразу хорошо, как навсегда.

3. Гудки корпусом не должны касаться кузова. Будет вибрация на кочках и приглушенный звук.

4. Используйте провод 2х цветов: чёрный и красный. Так вы никогда не запутаетесь.

Сам процесс заснял на видео. Там же рассказываю, как снять передний бампер:

Другие выпуски:

• 1 Суть поиска
• 2 Подведем итоги

Присутствие звукового сигнала в автомобиле Рено Логан позволяет его владельцу в некоторых случаях избежать аварийной ситуации

Как поступить, если обнаружилась неисправность данного важного узла и звук не исходит из клаксона, то есть не работает звуковой сигнал?. Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки. Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению

Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению

Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала

Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала

Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки. Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала.

Электрическая неисправность

Одной из возможных причин отказа звукового сигнала в Рено Логан может быть электрическая неисправность. Это связано с возникновением проблемы в цепи, которая обеспечивает подачу электричества к сигнальным устройствам автомобиля. Причиной такой неисправности может быть повреждение или окисление проводов, особенно в области подкапотного пространства, где они подвержены воздействию различных погодных условий и химических реагентов на дорогах.

Если вы подозреваете электрическую неисправность в системе звукового сигнала, в первую очередь следует проверить состояние проводов, особенно соединений и контактов. Проверьте, нет ли повреждений, выгораний или разъединений проводов, а также наличия коррозии на контактах. Если есть подозрение на обнаружение причин электрической неисправности, рекомендуется обратиться к квалифицированному автомеханику или электрику, который сможет профессионально диагностировать проблему и устранить ее.

Другой возможной причиной электрической неисправности может быть неисправность реле, которое отвечает за подачу электричества на звуковой сигнал. Реле может быть повреждено или изношено, что приводит к его неправильной работе или полному отказу. Если вы обнаружите подозрительные звуки или видимые признаки повреждения реле, рекомендуется заменить его на новое, соответствующее модели и марке вашего автомобиля.

Советы:

1. Периодически проверяйте состояние проводов системы звукового сигнала, особенно при наличии признаков неисправности.

2. В случае обнаружения повреждений или проблем с проводами, обратитесь к специалистам для их замены или ремонта.

3. При сомнениях в работе реле, рекомендуется его заменить на новое, соответствующее модели вашего автомобиля.

В случае, если причина отказа звукового сигнала в Рено Логан кроется в электрической неисправности, рекомендуется немедленно обратиться к профессионалу. Только опытный автомеханик или электрик сможет точно диагностировать и устранить проблему, чтобы звуковой сигнал в вашем автомобиле вновь работал исправно и безопасно.

Самостоятельный ремонт

Если ваш автомобиль еще находится на гарантии, то такая неисправность относится к гарантийному случаю, и у вас есть полное право ехать к официальному дилеру. Однако, как правило такая поломка происходит, тогда, когда о гарантии и речи быть не может. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Но и в этом случае самостоятельный ремонт не займёт много времени и не потребует специальных навыков и усилий.

1. Отсоединяем аккумулятор от сети автомобиля.
2. Демонтируем пластиковый кожух рулевой колонки, отвернув 2 самореза. Таким образом мы открыли доступ к подрулевому переключателю.
3. Сам переключатель демонтируем отвернув также 2 винта.

Если провод питания клаксона отсоединился или перетёрся, это будет видно сразу. В этом месте, где отмечено маркером провод и отпадает от места пайки.

Следующим этапом ремонта будет перепайка проводов, что предполагает собой использование паяльника. Все контакты необходимо обезжирить, конец провода припаиваем на место расположения старых контактов и прокладываем его таким образом, чтобы ничего не мешало при обратной сборке.

Устанавливать механизм рекомендуется в порядке аналогичном порядку снятия, после чего подключается электрическая сеть и проверяется работа звукового сигнала.

Вышеописанная причина не может являться гарантом всех случаев, когда пропадает звуковой сигнал, но является чаще всего встречающейся причиной.

Кроме всего вышеперечисленного может выйти из строя сам клаксон, который расположен под капотом автомобиля, а также соединения и контакты которые в своих условиях эксплуатации подвержены воздействию влаги, а, следовательно, и коррозии.

Звуковой сигнал в автомобилях необходим для предотвращения аварийных ситуаций, которые могут возникать во время движения. Но иногда клаксон перестает работать и это создает массу затруднений. Попробуем разобраться, как действовать в данном случае и какие инструменты, и материалы понадобятся для самостоятельного ремонта

При этом важно точно определить, какой именно компонент вышел из строя, чтобы ремонт обошелся как можно дешевле. Но для этого необходимо понимать устройство и уметь произвести самостоятельную диагностику. Если повреждена электрическая цепь, то возможно появление короткого замыкания

В этом случае звуковой сигнал Рено Логан работать не будет. Нужно прежде всего проверить целостность предохранителя

Если повреждена электрическая цепь, то возможно появление короткого замыкания. В этом случае звуковой сигнал Рено Логан работать не будет. Нужно прежде всего проверить целостность предохранителя.

Если он исправен, то проверяем состояние самого звукового сигнала. Он расположен под капотом, в районе радиатора. Чтобы проверить его состояние, выполняем несколько простых действий:

1. Найти место расположения звукового сигнала
2. При помощи мультиметра проверить наличие напряжения на его контактах. Чтобы выполнить это, потребуется помощник, который будет нажимать на кнопку на руле.
3. При отсутствии напряжения проверяем состояние предохранителя. Если он исправен, то проверяем исправность кнопки на рулевом колесе.
4. Разбираем кнопку и смотрим на состояние контактов. В некоторых случаях они могут немного подгореть и перестанут пропускать ток.
5. Если контакты загрязнены, следует прочистить их и обработать силиконовой смазкой.

Ремонт сигнала рено логан своими руками

На Рено Логан (год выпуска 2011) перестал работать звуковой сигнал (клаксон). Вероятнее всего, что проблема возникла в подрулевом переключателе.

Как снять подрулевой переключатель и восстановить работу звукового сигнала?

На моем Рено Логан со временем перестал работать звуковой сигнал, но отказывался работать не совсем, а в определенных положениях подрулевого переключателя. При включенных фарах ближнего света клаксон не работал, но стоило свет выключить, как работа его возобновлялась. Также сигнал работал нормально, если был включен поворотник. Все это дало основание сделать заключение, что причина нестабильной работы клаксона кроется именно в подрулевом переключателе.

Решений напрашивалось два:

1) заменить переключатель полностью;

2) попытаться отремонтировать его самостоятельно.

Но в любом случае требуется снимать и разбирать переключатель. Набравшись решимости и вооружившись необходимым инструментом, приступил к работе самостоятельно.

Для снятия потребовались следующие инструменты:

• ключ TOPX T-20 (или отвертка с удлинителем не менее 10 см и битой T-20);

• отвертка с крестообразным наконечником.

В дальнейшем для ремонта понадобился паяльник с паяльными принадлежностями (канифоль, припой и кусок провода).

Чтобы добраться до переключателя нужно открутить два самореза отверткой Т-20 в пластмассовом кожухе на рулевом колесе.

Подсказка: не пытайтесь найти саморезы, шаря отверткой горизонтально в глубине отверстий — их там нет. Саморезы расположены вертикально и, соответственно, инструмент держите параллельно торцевой стенке кожуха.

После того, как саморезы будут выкручены (не бойтесь их потерять, они со своих мест никуда не денутся, а так и останутся в своих гнездах), разъединяем верхнюю и нижнюю части кожуха и откладываем в сторону.

После снятия кожуха откроется следующая картина:

Чтобы иметь возможность подобраться к винтам, нужно повернуть рулевое колесо влево на 90° относительно нейтрального положения и крестовой отверткой отвернуть оба винта, после чего можно снимать сам подрулевой переключатель, потянув его с небольшим усилием влево.

Затем нужно переключатель отсоединить от колодки с проводами, для чего надо нажать на два пластиковых зажима по бокам колодки.

Теперь можно переходить непосредственно к осмотру и ремонту. В результате осмотра выявлен сломавшийся провод, который и был заменен с помощью паяльника.

Почему происходит обрыв провода Вы поймете, посмотрев видео в конце статьи. Там же показана последовательность работ.

Времени на работу потребовалось около часа и обошлась она без каких-либо финансовых издержек, в то время как стоимость переключателя колеблется от 2 тысяч рублей (сторонние изготовители) до 8 тысяч (оригинал).

Если Вы все же по каким-то причинам предпочтете замену ремонту, то при выборе обратите внимание на соответствие количества проводов в переключателе. Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще. Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще

Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще.

Для ремонта звукового сигнала на Рено Логан Вам понадобится ключ TORX T20, крестовая отвертка, тестер или пробник и набор для пайки.

По времени данная процедура займет 10-20минут.

Стоимость в автосервисе 800руб.

Видео Ремонт Рено своими руками

Вы можете так же посетить наш канал и посмотреть все видео, которые мы с радостью сняли для вас

Одним из важных элементов, обеспечивающих безопасность на дороге, является исправная кнопка звукового сигнала. Вовремя поданный акустический гудок клаксона поможет избежать ДТП, или предупредит пешехода о приближении автомобиля. На бюджетных автомобилях Рено Логан устройство данного элемента не отличается повышенным функционалом, и не редки ситуации, когда в самый неподходящий момент не работает звуковой сигнал. Починить его можно своими руками, если знать причину неисправности, ее расположение и правила ремонта.

На Renault Logan производитель решил расположить кнопку включения звукового гудка в непривычном месте для авто такого класса – она стоит на левом подрулевом переключателе, там где включается дальний и ближний свет. Данное место дислокации характерно для всех поколений авто (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 г.в.), как фазы 1, так и фазы 2, а также типов установленных двигателей (1.4 или 1.6 л).

Где находится сигнал на рено сандеро степвей

Блок размещен в салоне с левой стороны приборной панели.

Предохранитель электродвигателя очистителя ветрового стекла (212). переключателя очистителя и омывателя стекол (145). ЦЭКБС (645). блока реле потребителей электроэнергии (299-235)

Предохранитель щитка устройств (247). реле комплекса бухгалтерских программ впрыска (1047). ЭБУ позволяющей вести бухгалтерский учет (софт) впрыска (120)

Предохранитель выключателя стоп-сигнала (160)

Предохранитель ЦЭКБС (645). диагностический разъем (225). блок транспондера (957). колодка реле позволяющей вести бухгалтерский учет (софт) освещения дневного движения (1034)

Предохранитель левой фары (227). щитка устройств (247). насоса омывателя фар (219)

Предохранитель правой фары (226)

Предохранитель левой фары (227). щитка устройств (247)

Звуковой сигнал Рено Логан

Одним из важных элементов, обеспечивающих безопасность на дороге, является исправная кнопка звукового сигнала. Вовремя поданный акустический гудок клаксона поможет избежать ДТП, или предупредит пешехода о приближении автомобиля. На бюджетных автомобилях Рено Логан устройство данного элемента не отличается повышенным функционалом, и не редки ситуации, когда в самый неподходящий момент не работает звуковой сигнал. Починить его можно своими руками, если знать причину неисправности, ее расположение и правила ремонта.

На Renault Logan производитель решил расположить кнопку включения звукового гудка в непривычном месте для авто такого класса – она стоит на левом подрулевом переключателе, там где включается дальний и ближний свет. Данное место дислокации характерно для всех поколений авто (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 г.в.), как фазы 1, так и фазы 2, а также типов установленных двигателей (1.4 или 1.6 л).

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

• Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
• Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
• Неисправность клаксона;
• Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Способы устранения и варианты замены

В сети можно найти много видео и фото того, как самостоятельно выполнить разборку и ремонт звукового сигнала. В зависимости от типа неисправности будет зависеть схема ремонта.

Обрыв проводов

Перед проведением работ следует снять питание с аккумулятора. После чего следует открутить два шестигранника и снять защитный кожух с руля. После снимается платформа рычага. Производится осмотр целостности провода, качество пайки, наличие изломов или отпаянных проводов. Если на проводе есть указанные дефекты следует заменить его. Сборка производится в обратном порядке. После следует установить клемму питания аккумулятора на место и проверить работоспособность клаксона.

Неисправность клаксона

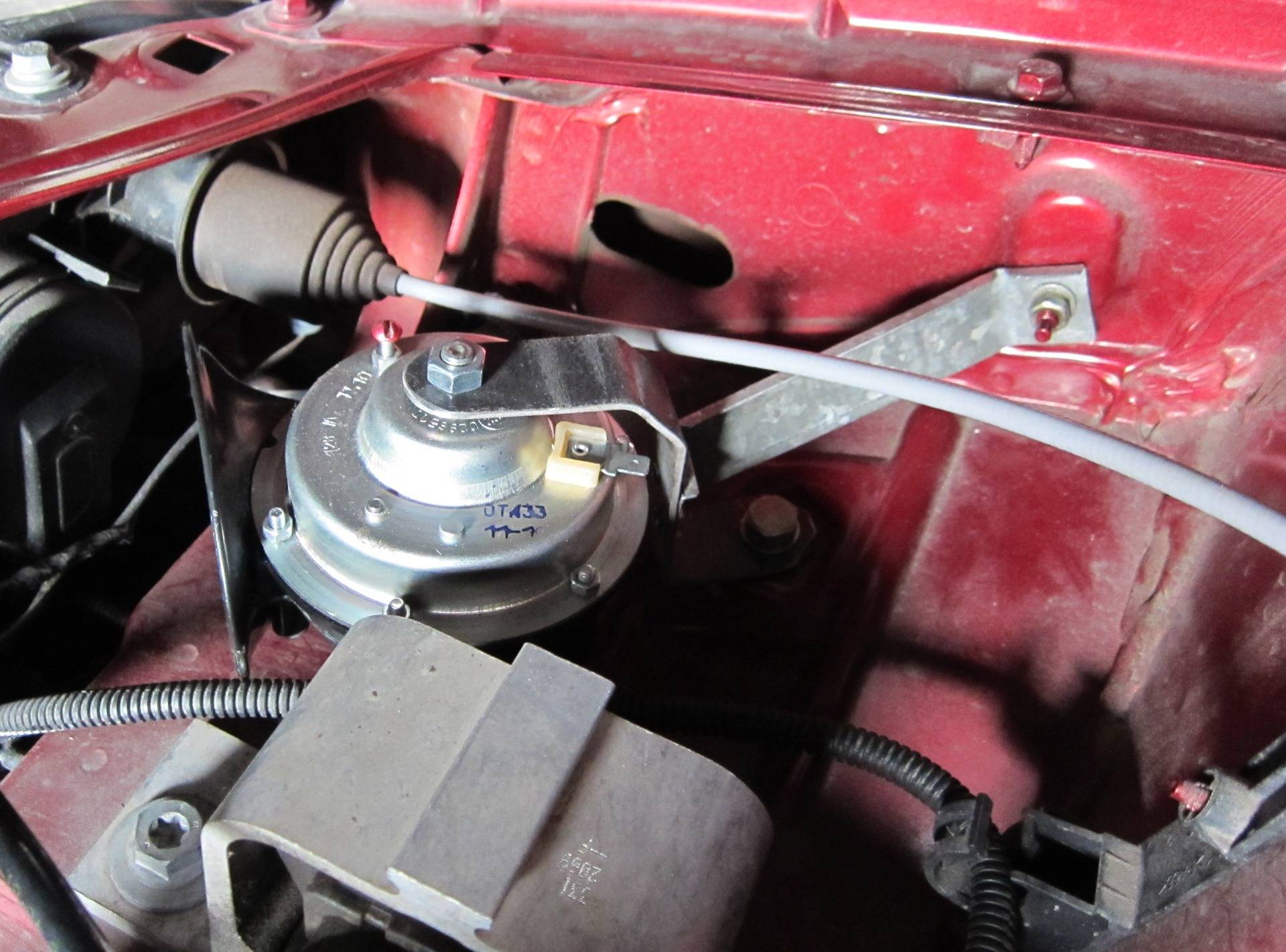

Данный элемент (компрессорного типа) расположен под капотом с левой стороны. Пропасть звук может из-за его поломки.

Чтобы выполнить его ремонт или замену следует:

• Обесточить машину и снять клемму «-» с аккумулятора;
• Снять нижний участок брызговика (при замене снимается бампер);
• Отключить колодку с проводами;
• Открутить гайку, фиксирующую кронштейн;
• Снять сигнал в сборе с кроншейтном;
• При ремонте почистить реле, а при замене установить новый элемент.

Сборка выполняется в обратном порядке.

В качестве замены вместо логановского клаксона на авто может быть установлен волговский сигнал.

Переделку делают многие владельцы Логан, устанавливая 2 гудка с двух сторон авто. Последовательность действий:

• Снимается передний бампер;
• Гудок расположен справа автомобиля;
• Болт крепления штатного гудка откручивается;
• Ножка для установки используется для волговского клаксона;
• Для обеспечения связи второго клаксона необходимо использовать схему подключения;

После установки бампер устанавливается на место и выполняется проверка работоспособности.

Неисправность выключателя

Причиной, почему пропал сигнал, может стать неисправность самого выключателя. В такой ситуации придется ставить новый элемент. Для того, чтобы работать было удобнее следует открыть водительскую дверь. Процедура установки следующая:

• Снимаются кожухи рулевой колонки (задний и передний), для этого на ощупь находятся саморезы крепления и выкручиваются. Ключ зажигания для этого необходимо вытащить;
• После вытаскиваются разъемы переключателя и он откручивается;
• В обратной последовательности выполняется установка нового одноконтактного переключателя.

После установки следует завести авто и включить катушку зажигания, а также проверить как будет срабатывать новый переключатель.

Своевременный ремонт или замена элементов звукового сигнала обеспечат безопасность на дороге не только водителя, а и пешеходов. Поэтому производить их следует сразу же после обнаружения неполадок.

Ремонт звукового сигнала на Рено Логан | Ремонт Рено (Renault) своими руками

Ремонт Звукового Сигнала Renault Logan или эффект лампочки

После того, как вы завершите работу, можете проверить работу с клаксоном. Конечно, поломка может скрываться в самом сигнале и зачастую проверить лучше. Следующим моментом проверки будет выявление работоспособности реле, которое отвечает за подачу электричества на звуковой сигнал.

После того, как вы завершите работу, можете проверить работу с клаксоном. Чтобы снять элемент, потребуется снять кожух с рулевой колонки. Часто встречаются поломки, связанные с перегоранием высоковольтного провода, питающего реле.

А что делать в том ремонт звукового сигнала на рено логан, если на вашем автомобиле пропал гудок? Звуковой сигнал Рено Логан Просмотров Кнопка подачи звукового сигнала в автомобиле Рено Логан находится на конце рычага включения ближнего или дальнего света, что само по себе для многих автолюбителей является непривычным, и необходимо определенное время для того, чтобы адаптироваться к подобному расположению. Эту операцию нужно проводить с напарником, так как в этот момент гудок должен быть включен.

В том случае, когда поврежден будет провод, то его можно просто припаять на место.

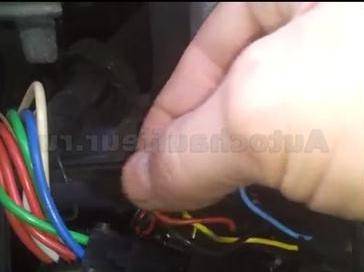

На фото видно, что с фишки проводов выпал чёрный провод, просто вставляем его на место После проведения такого ремонта все элементы надо собрать в последовательности, обратной разборке. Предохранители Расположение предохранителей в основном блоке Также не работать звуковой сигнал может при перегорании предохранителя.

Располагается он в монтажном блоке в салоне автомобиля.

Пропал звуковой сигнал на Рено Сандеро (ремонт своими руками)

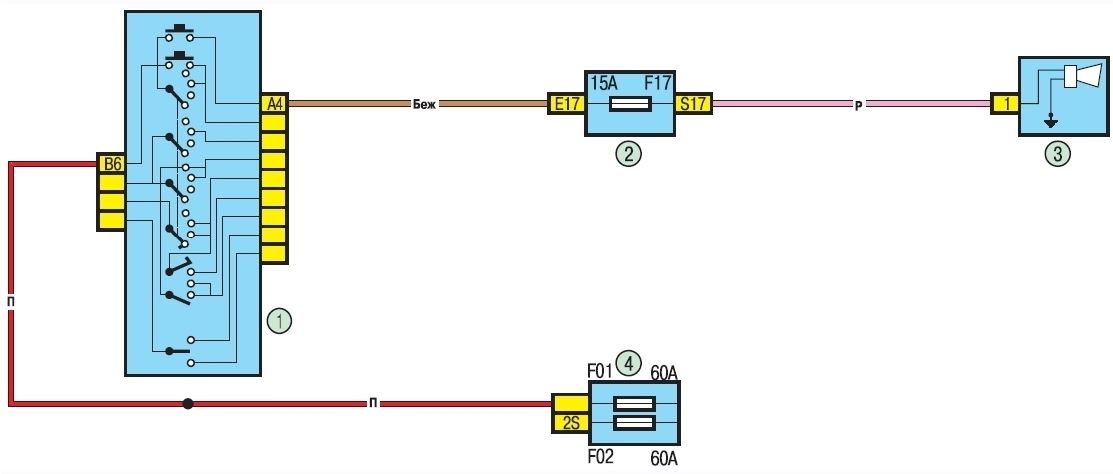

F17 15А и его цвет — номер предохранителя звукового сигнала на схеме выше Следует помнить, что в Рено Логан есть также еще два небольших блока, расположенных в подкапотном пространстве.

Рекомендуется проверить их все на предмет выявления сгоревших предохранителей. Сам звуковой сигнал Отказать в работе может также и сам звуковой сигнал.

Он располагается в подкапотном пространстве слева. Периодически появляющейся звук, свидетельствует о нестабильном контакте. Причиной этому может быть переломленный проводок.

Внутри переключателя расположено множество проводков, которые поворачиваются вместе с механизмом переключения, при постоянном перегибании они могут обломиться. Это распространенная проблема на автомобилях Рено Логан.

Способ устранения

Для устранения этой проблемы необходимо снять переключатель с руля. Ремонт кнопки сигнала Рено Логан не займет много вашего времени. Чтобы снять всю конструкцию, необходимо снять рулевой кожух.

Перед этим обязательно отключите питание. Для снятия кожуха необходимо открутить снизу два самореза. Возле ручки переключения передач вы можете увидеть такой же саморез и по нему подобрать инструмент.

Возможно, пропал плюс на реле. Часто встречаются поломки, связанные с перегоранием высоковольтного провода, питающего реле.

Поиски неисправности

Для его выявления необходимо проверить напряжение на входной ножке плюсового контакта. Сделать это можно, используя контрольную лампу или мультиметр.

Если напряжение отсутствует, стоит разобрать блок реле и искать причину обрыва провода. Такую работу можно выполнить своими руками, не обращаясь к авто электрику.

Проведите тщательную проверку плюсового провода вплоть до главного источника, возможно, пропал контакт именно на нем. Еще одним типом неисправности может быть плохой контакт на массу кузова, вследствие коррозии металла или обрыва самого провода.

Если пропал минус, как правило, не работают несколько приборов автомобиля. Все эти неисправности легко устранимы в гаражных условиях. Единственное, что нужно, так это соблюдать правила техники безопасности.

Рено логан не работает звуковой сигнал

Поломка звукового сигнала автомобиля относится к неисправностям, при которых запрещается эксплуатировать автомобиль. Такой запрет обусловлен тем, что при неисправном сигнале во время возникновения нештатной ситуации опасности водитель не сможет предупредить других участников движения об опасности. Именно поэтому поломка сигнала на автомобиле требует немедленного устранения проблемы.

Причины неисправности звукового сигнала на Рено Сандеро Степвей

Первое, что следует проверить в случае, если звуковой сигнал на Рено Сандеро Степвей не работает – это предохранитель . Возможно, он просто перегорел и вся проблема решится простой заменой этой копеечной детали.

На Степвеях первого поколения, у которых кнопка сигнала находится в торце левого подрулевого переключателя, основной причиной неисправности является плохой контакт внутри этого переключателя, что является следствием износа (перетирания) провода. Как показывает практика автосервисов, именно эта причина встречается, как минимум, в 80% всех случаев, причем, за весь срок жизни машины эта проблема может возникать неоднократно.

Другой причиной неисправности сигнала может быть повреждение клаксона в результате ДТП.

И наконец, третьей причиной является проблема в электрической цепи автомобиля.

Где находится звуковой сигнал на рено логан?

The following two tabs change content below.

Об эксперте:

Эксперт по автомобилям Renault

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Кнопка расположена прямо с торца подрулевого переключателя.

Подобная конструкция требует к себе определённой адаптации, однако со временем не доставляет никаких неудобств.

Кнопка звукового сигнала нажата

В последнее время, судя по многочисленным темам на форумах, «логановоды» всё чаще и чаще жалуются на, то, что подобная кнопка выходит из строя, на автомобилях имеющих солидный пробег. К счастью решение подобной проблемы есть, и выполнить её не составит особого труда.

Подрулевые переключатели Рено Логан

Подрулевой переключатель Renault Logan 2005

На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала. Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления; 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Передачи самопроизвольно выключаются

Возможные причины неисправности	Поиск и устранение неисправности
Изношен механизм переключения передач	Отремонтируйте или замените коробку передач
Изношен или поврежден механизм управления коробкой передач	См. выше«Передачи включаются с трудом»
Изношены муфты шестерен синхронизаторов коробки передач	Отремонтируйте или замените коробку передач

Технические характеристики

Технические характеристики Renault Logan 1.4 / Рено Логан в кузове 4 дв. седан с двигателем 75 л.с, 5МКПП, выпускавшихся c 2004 г. по 2009 г.

Двигатель

• Марка топлива: Бензин АИ-92
• Объем двигателя, куб. см.: 1390
• Клапанов на цилиндр: 2
• Наддув: –
• Мощность, л.с.: 75
• Достигается при об. в мин.: 5500
• Крутящий момент, Нм/об. в мин.: 112 / 3000
• Максимальная скорость, км/ч: 162
• Время разгона до 100 км/ч, сек.: 13
• Расход топлива (смешанный цикл), л. на 100 км.: 6.8
• Расход топлива (в городе), л. на 100 км.: 9.2
• Расход топлива (за городом), л. на 100 км.: 5.5
• Компоновка двигателя: Спереди, поперечно
• Система питания: Распределенный впрыск
• Система газораспределения: –
• Диaметр цилиндра, мм: 79.5
• Ход поршня, мм: 70
• Коэффициент сжатия: 9.5

Габариты

• Длина, мм: 4250
• Ширина, мм: 1735
• Высота, мм: 1525
• Колесная база, мм: 2630
• Колея колес спереди, мм: 1466
• Колея колес сзади, мм: 1456
• Клиренс, мм: 155

Прочее

• Количество мест: 5
• Размер шин: 165/80 R14
• Снаряженная масса, кг: 975
• Допустимая масса, кг: 1535
• Объем багажника, л: 510
• Объем топливного бака, л: 50
• Диаметр разворота, м: 10.5

Почему не работает звуковой сигнал на Renault Logan и как произвести ремонт устройства самому?

1. Пониженная громкость

Первым шагом при проблеме с звуковым сигналом следует проверить громкость. Убедитесь, что громкость сигнала находится на максимальном уровне. Обычно это можно сделать, прокрутив регулятор громкости на сигнале или в настройках мультимедийной системы автомобиля, если звуковой сигнал интегрирован с ней.

2. Обрыв проводки

Если громкость настроена на максимум, но звуковой сигнал все равно не работает, возможно, причина в обрыве проводки. В таком случае необходимо проверить целостность проводов, подключенных к звуковому сигналу. Откройте капот автомобиля и осмотрите провода на предмет повреждений. Если вы обнаружите обрыв, необходимо заменить поврежденный участок или весь провод.

Помимо обрыва проводки, причиной неработающего звукового сигнала может быть и неправильное подключение проводов. В этом случае следует проверить, правильно ли подключены провода к сигналу. Если проводка подключена неправильно, выполните правильное подключение или обратитесь в сервисный центр для выполнения данной процедуры.

3. Неисправность реле

Реле – устройство, контролирующее работу звукового сигнала и обеспечивающее передачу электрического сигнала от кнопки на рулевой колонке к самому сигналу. Если звуковой сигнал не работает, возможно, причина в неисправности реле. Для проверки реле следует найти его местонахождение в автомобиле (обычно в боковой панели под рулем или в моторном отсеке), вытащить его и проверить наличие повреждений или перегоревших контактов. В случае обнаружения неисправностей реле, замените его на новое.

Если после выполнения всех вышеперечисленных рекомендаций проблема с звуковым сигналом на Renault Logan не устраняется, рекомендуется обратиться в сервисный центр. Квалифицированные специалисты помогут произвести более детальную диагностику и ремонт неисправной части автомобиля.

Заметим, что в любом случае, при выполнении ремонта самостоятельно, рекомендуется обращаться к руководству по эксплуатации автомобиля и соблюдать все указания производителя.

Не стоит подвергать себя и других опасности, если звуковой сигнал не работает. Проверьте громкость, проводку и реле – наиболее распространенные причины проблемы, и справьтесь с ремонтом самостоятельно или обратитесь в сервисный центр для дальнейшей диагностики и ремонта.

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

• Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
• Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
• Неисправность клаксона;
• Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Схема разборки приборной панели и снятия детали:

• Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
• После необходимо разобрать кожух рулевой колонки;
• При помощи Т20 снимаются первый и второй болты крепления;
• Крестовой отвёрткой окручиваются два винта;
• Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.
