Постоянно работает вентилятор охлаждения на ваз 2114: причины и их устранение

Сброс ошибок

Иногда после проведённого ремонта коды ошибок по-прежнему остаются в памяти электронного блока управления. Они могут мешать нормальной работе вентилятора, а также высвечиваться на бортовом компьютере. Для того, чтобы восстановить работоспособность элемента, нужно удалить их. Это можно сделать двумя способами.

1 способ. Для этого понадобится OBD сканер и ноутбук или смартфон с соответствующим приложением. Сброс ошибок выполняется в такой последовательности:

Подключить сканер к диагностическому разъёму автомобиля и ноутбуку или иному гаджету.
Включить зажигание.
В программе нажать клавишу READ и нажать ERASE. Иногда для стирания ошибок в приложении нужно выбрать YES или CLEAR.

2 способ.

Включить зажигание, не запуская мотор.
Открыть капот и ослабить крепление минусовой клеммы АКБ.
Подождать примерно 1 минуту.
Поставить клемму на место, надёжно зафиксировав.
Закрыть капот и выключить зажигание.

После удаления кодов неисправностей, нужно включить зажигание и проверить отсутствие ошибок. Также нужно удостовериться в нормальном функционировании вентилятора. Если сброс не помог решить проблему, возможно, поломка была выявлена неправильно.

Ездить с постоянно работающим вентилятором можно, но при условии, что температура антифриза находится в норме. Если она повышенная, то необходимо остановиться и не пользоваться машиной до устранения проблем с системой охлаждения.

Новенький

Вопрос таков: стоял 2114-3722010-18 (2114-3722010ТУ), поставил 2115-3722010-18 (2111-3722010ТУ). Перестал работать вентилятор радиатора ДВС, прочитал темы и вот:

«Замена монтажного блока ВАЗ 2108 на 2115-3722.010-40 У меня ВАЗ 2108 1990 г.в. Решил заменить свой старый монтажный блок на новый. Нашел на форумах о замене на блок ВАЗ 2114. Но такого блока не нашел. В наличии оказался 2115-3700.010-40, 367.3722М. Поставляется в комплекте с европредохранителями и реле, за исключением: отсутствуют реле включения вентилятора охлаждения двигателя и реле сигнала, вместо них установлены железные перемычки. По окончании работ выяснилось, что постоянно работает сигнал и вентилятор охлаждения. Проблема с сигналом решилась установкой реле сигнала со старого блока вместо перемычек, а с вентилятором, как и обсуждалось на форумах, проделыванием несложных манипуляций с проводами: Черный провод от вентилятора охлаждения и черно-белый от датчика температуры отключить и заизолировать. Освободившиеся контакты соединить проводом между собой. Вот и все. P.S. Вентилятор охлаждения работает и при выключенном зажигании (не пугайтесь, когда нужно ему работать). Всем удачи.»

Решить проблему можно только так? Или может кто ещё чего подскажет, ну кроме принудилова конечно. Всё таки стоит отдельное реле. Хотелось бы через него, всё по цевилу. Кто нибудь схему может подгонит. sos::sos::sos:

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Устройство вентилятора на ВАЗ-2114

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

Замыкание проводки.
Реле.
Датчик температуры (см. «Замена датчика температуры охлаждающей жидкости (ДТОЖ)«.
ЭБУ.

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Сплавка двух проводов

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем. Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель. Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут. Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

ДТОЖ

Вентилятор радиатора ВАЗ 2114 может не отключаться из-за неисправности датчика температуры охлаждающей жидкости. Это устройство передаёт на ЭБУ информацию о температуре антифриза. Если она превышает 101 градус, включается вентилятор, который должен остудить её. При поломке ДТОЖ электроника получает неверный сигнал. Поэтому элемент может работать постоянно.Датчик установлен в головке блока цилиндров на впускном патрубке.

Для проверки необязательно прозванивать ДТОЖ. Можно на время одолжить заведомо исправную деталь и оценить работу системы. Если всё заработает, как положено, датчик следует поменять. Иногда повреждения элемента можно заметить визуально.

При проверке этой детали нелишним будет осмотреть провода и их соединения. Иногда причина неисправности кроется в плохом контакте или обрыве проводки. В этом случае выполняется очистка соединений от загрязнений и восстановление целостности проводов.

Если диагностика всех остальных элементов не помогла, значит, причиной поломки являются сбои в работе электронного блока управления. Но такое случается нечасто. Определить эту неисправность своими силами удаётся не всегда. Поэтому, если самостоятельная проверка не дала положительных результатов, следует обратиться в автосервис.

При выходе из строя ЭБУ проводится его перепрошивка с удалением всех имеющихся ошибок или замена блока. Эти процедуры должен выполнять автоэлектрик. При отсутствии опыта делать такую работу нежелательно. Устройство это недешёвое, но, к счастью, меняют его довольно редко. Также есть ещё несколько очень редких причин, по которым может не выключаться вентилятор охлаждения. В отличие от описанных выше неисправностей, выявить и устранить их обычно можно только на СТО.

Электроцепь

Итак, вы убедились, что сам пропеллер крутится, то есть двигатель, подключенный напрямую, работает. В этом случае необходимо заняться проводкой, осмотреть все соединительные колодки и выводы на предмет плохого контакта.

Первое на, что следует обратить внимание – это предохранитель. На рассматриваемый в настоящей статье ВАЗ инжектор ставится защитное устройство на 20 ампер. Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4

Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь

Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4. Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь.

Помпа системы охлаждения

Иногда причиной того, что вентилятор охлаждения постоянно работает и не выключается, является водяной насос. Температура охлаждающей жидкости в радиаторе растет, потому что скорость ее движения замедлена. Когда жидкость попадает в радиатор охлаждения, антифриз просто не успевает охладиться до нужных температур и проходит на следующий круг. При этом жидкость еще больше разогревается.

Когда насос кое-как работает, то о неполадках может сообщить вентилятор. Если помпа окончательно сломалась, тогда двигатель моментально закипит – с этого обычно начинаются серьезные проблемы и дорогостоящий ремонт.

Какие меры принимать при неполадках

Самостоятельный ремонт возможен только при наличии навыков работы с инструментами, знаний конструкции вашей модели. Своими руками можно:

Поменять дверной уплотнитель. Тип детали указывается в технической документации. Починка происходит строго по инструкции изготовителя.
Установить терморегулятор и датчик температуры. Схема предварительно прозванивается мультиметром. Комплектующие подбираются только под определенную модель холодильника.
Заменить компрессор. Ремонт возможен только в случае полного понимания пользователем устройства деталей и наличия у него опыта.
Дозаправить хладагент, но только при наличии специального оборудования и профессиональных навыков.
Отдать рефрижератор в ремонт по гарантии — вы сэкономите деньги или почините технику бесплатно.
Вызвать специалистов из сервисного центра бренда, которые профессионально устранят простые и сложные неисправности.

Посмотрите видео почему не выключается компрессор на холодильнике

Поиск возможных причин неисправности вентилятора

Поиск возможных причин, почему не работает вентилятор на ВАЗ-2114, в первую очередь необходимо начинать с него самого. Для этого следует отключить разъем вентилятора и подключить его непосредственно к клеммам аккумуляторной батареи, сохраняя при этом полярность. Если вентилятор заработает, значит, он полностью исправен и причина кроется в чем-то другом.

Но в том случае, если вентилятор после проделанных манипуляций так и не включился, следует проверить, в каком состоянии находятся контакты датчика, а также цела ли проводка. Если и в этом случае все оказалось исправно – самое время провести проверку реле вентилятора и предохранителя. Обе эти детали располагаются под капотом автомобиля, ближе к водительской стороне в специальном монтажном блоке.

Следует отметить, что предохранители 20А и F4, отвечающие за вентилятор и звуковой сигнал, на ВАЗ-2114 сдвоенные. Поэтому если причина неработающего вентилятора кроется именно в предохранителе, то и звуковой сигнал работать не будет. Проверить работоспособность предохранителя можно при помощи самого обычного автомобильного тестера.

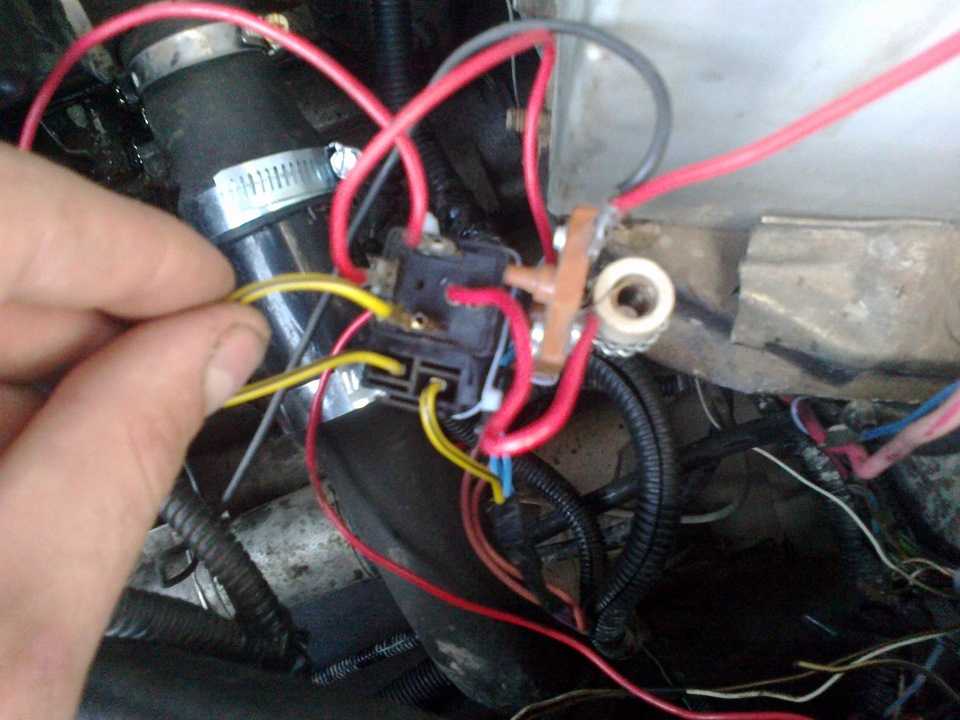

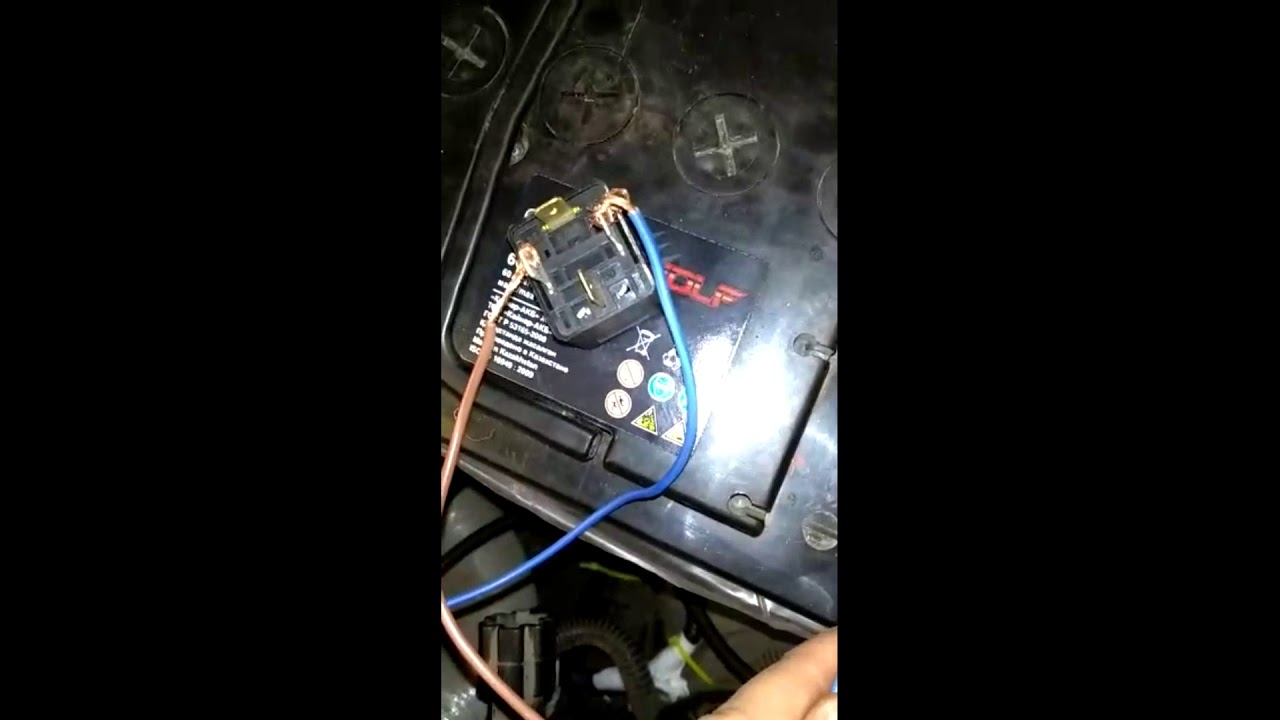

Для того чтобы подтвердить либо исключить проблему реле, следует обзавестись аналогичным проверенным работоспособностью девайсом. Его нужно временно установить на место старого и проверить, начал ли работать вентилятор. Если и в этом случае чуда не произошло, переходим к осмотру датчика.

Обесточив датчик, вентилятор должен заработать в аварийном режиме и обеспечить постоянный обдув. Для этого отключаем датчик от разъема и включаем зажигание автомобиля. Если вентилятор, наконец-то, заработал, это свидетельствует о неисправности датчика. Последний, кстати, ремонту не поддается, а значит, его можно только заменить.

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

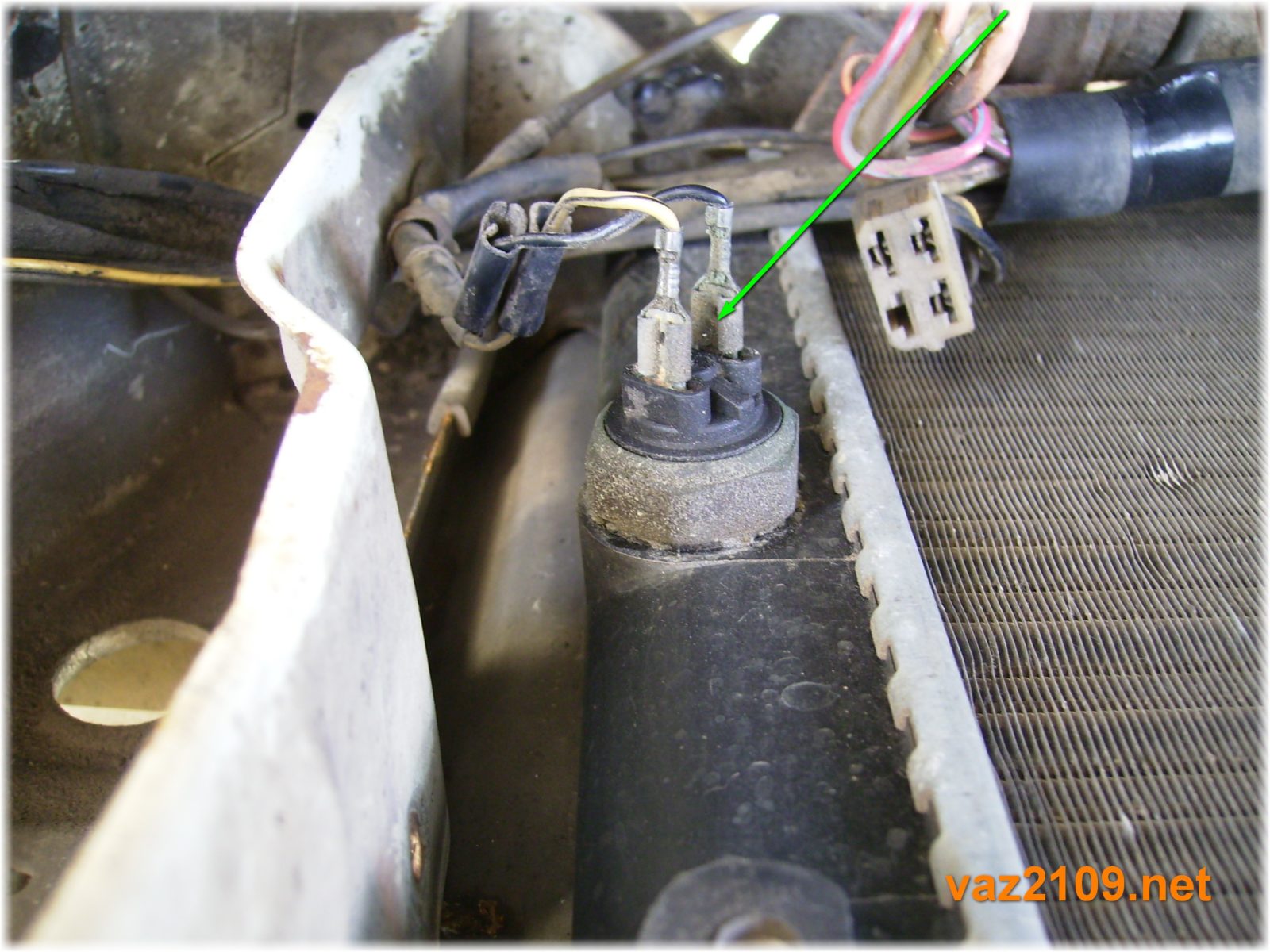

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

Почему загорается чек неисправностей двигателя в машине? Основные причины
Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
Причины вибрации в салоне автомобиля на холостом ходу

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

неисправен привод (электродвигатель) вентилятора;
перегорел предохранитель;
вышло из строя реле;
обрыв электропроводки;
отсутствие контакта в разъеме датчика температуры;
неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

Инструменты:

торцевой ключ на 10;
торцевой ключ на 8;
отвертка с крестовой битой.

Порядок выполнения

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.
