Меняем радиатор охлаждения на лада приора без кондиционера (+артикулы)

Как заменить радиатор охлаждения на ВАЗ 2170-ВАЗ 2172?

Примечание! Заново посмотрите на фото 1 выше, там стрелкой указан верхний шланг, в отличие от патрубков он крепится не червячным хомутом, а ленточным, ленточные хомуты не удобные и после первого откручивания шланг уже тяжело при помощи них закрепить, чтобы он точно так же жёстко держался, поэтому данный хомут (Если именно ленточный у Вас стоит), заменяйте червячным, он гораздо удобней и его можно затянуть при помощи гаечного ключа или же отвертки!

Установка: Перед установкой нового радиатора или повторно старого (Если Вы его запаяете), проверьте наличие двух подушек, на которых радиатор стоит (см. фото 1) они бывает ещё остаются в установочных штифтах, поэтому везде гляньте, порванные или потерявшие упругость подушки, замените на новые, а так же снять и проверить будет нужно резинометаллические втулки, при необходимости они тоже меняются на новые.

Примечание! Если решили всё же старый радиатор ставить (Возможно Вы его просто снимали, для того, чтобы получить доступ к другим деталям), то перед его установкой, промойте его снаружи струёй воды и хорошенько просушите и кстати, перед тем как подсоединить патрубки к радиатору обратно, смажьте герметиком их, небольшим слоем, а иначе возможно патрубки протекать начнут, что доставит Вам очень много неудобств и проблем с постоянной покупкой ОЖ!

Дополнительный видео-ролик: Изучите ролик который размещён ниже, на примере автомобиля ВАЗ 2111 в нём показывается то, как правильно нужно снимать радиатор с автомобиля.

Радиатор охлаждения на Приоре — это её больное место . Кто долго владеет этим автомобилем знает, что он часто начинает течь в месте ближе к патрубкам.

Видны следы подтёков по бокам.

Также частой причиной замены является поломка штуцера пароотводящего шланга.

Устройство и особенности

Система охлаждения ДВС Приоры имеет стандартный набор основных узлов:

• радиатор;
• термостат;
• электровентилятор;
• водяной насос;
• отопитель;
• рубашка двигателя;
• соединительные шланги;
• расширительный бачок.

Циркулируя по большому и малому контуру, охлаждающая жидкость не дает двигателю перегреваться, поддерживая нужную температуру. Конструктивно система охлаждения у Приоры простая и ничем не отличается от других ДВС с инжектором, за исключением мелких деталей.

Радиатор и вентилятор принудительного охлаждения

Они главным образом служат для доведения рабочей жидкости до оптимальной для функционирования мотора температуры (рабочая температура двигателя Приора 16 клапанов составляет 90–95 градусов). На предшественнице Приоры ВАЗ 2110 нередко устанавливался охладитель из медных сплавов, но из-за удешевления конструкторы перешли на алюминиевые аналоги.

Работа вентилятора зависит от блока управления двигателем.

На него поступает информация с ДТОЖ (это датчик, считывающий показания температуры), находящемся в водяной рубашке силового агрегата. При превышении допустимых значений температуры блок управления подключает для улучшения эффективности охлаждения электровентилятор. Неисправный вентилятор или забитый радиатор могут приводить к постоянному повышению оптимальных температур мотора, что сокращает срок эксплуатации и может стать причиной дорогостоящего ремонта.

Термостат

Его задача – после выхода двигателя на оптимальную температуру своевременно открыть доступ ОЖ к большому кругу СОД (система охлаждения двигателя). Говоря простым языком, термостат позволяет быстро прогреть мотор и обеспечивает регулировку работы всей системы. Во время прогревания клапан термостата в закрытом положении, антифриз не проходит по большому контуру (радиатор не задействуется). По мере прогрева клапан приоткрывается под воздействием повышения температуры, и антифриз начинает двигаться через радиатор по большему контуру.

Неисправность термостата опасна перегревом силовой установки (если клапан заклинил закрытый) или, наоборот, рабочая температура поднимается очень медленно (когда клапан заклинил в открытом положении). Перегрев гораздо опаснее. Новички могут определить эту неисправность, если всё время греется двигатель и постоянно работает вентилятор на Приоре.

Помпа (водяной насос) и отопитель

Без первой детали схема циркуляции охлаждающей жидкости в системе невозможна. Если водяной насос неисправен, в лучшем случае будет наблюдаться утечка ОЖ из системы. В худшем случае помпа может заклинить, что повлечёт за собой обрыв ремня ГРМ и последующие проблемы, решение которых выльется в дорогостоящий ремонт.

Отопитель, или попросту печка, состоит из радиатора, патрубков и вентилятора. Может дополнительно охлаждать антифриз в системе. Незаменимый агрегат в зимнее время. Обеспечивает салон теплым воздухом.

Соединительные элементы и расширительный бачок

Он служит приёмным отделением, куда сбрасываются газы и пары при нагреве ОЖ. Также расширительный бачок является уровнем для всей системы охлаждения. Один из главных элементов в бачке – это крышка-клапан, через которую вытесняется воздух. Есть антифриз, он начинает закипать при критическом повышении температуры двигателя.

Также в конструкцию системы охлаждения входит датчик температуры двигателя на Приоре и рубашка двигателя. Датчик постоянно считывает информацию о текущей температуре антифриза и передает её ЭБУ. Расположение рубашки силовой установки конструктивно предполагается в корпусе блока цилиндров, она служит для отведения тепла через ОЖ.

Снятие, замена, установка радиатора системы охлаждения

05.01.2013 в 03:01

Симптомы: двигатель плохо охлаждается, следы охлаждающей жидкости на радиаторе системы охлаждения, чрезмерно быстро убывает ОЖ из системы.

Возможная причина: поврежден радиатор системы охлаждения.

Инструменты: набор головок, набор гаечных ключей, крестообразная отвертка, компрессор.

Примечание. При обнаружении дефектов радиатор следует заменить, так как его ремонт возможен исключительно в условиях специализированной мастерской.

1. Слейте охлаждающую жидкость из системы.

2. Отсоедините минусовой провод от АКБ.

4. Отсоедините фишку жгута проводов от электровентилятора.

5. Открутите и выньте два болта, крепящие кожух электровентилятора слева, а затем открутите две гайки, крепящие кожух вентилятора сверху.

6. Открутите нижнюю крепежную гайку кожуха вентилятора.

7. Извлеките электровентилятор в сборе с его кожухом.

9. Открутите и извлеките по три нижних винта, крепящие передний бампер к левому и правому кожухам защиты передних крыльев.

10. Открутите четыре винта крепления переднего бампера к верхней поперечине передка кузова, после чего открутите два винта крепления правого и левого кожухов фар к бамперу.

11. Открутите и выньте по два крепежных винта бампера к передним крыльям слева и справа со стороны колесных ниш, а также открутите по одному крепежному винту к левому и правому подкрылков передних крыльев.

12. Демонтируйте бампер, сместив его вперед.

13. Открутите и извлеките три крепежных болта балки бампера к нижней кузовной поперечине.

14. Демонтируйте балку.

15. Снимите колодку жгута проводов со звукового сигнала.

16. Открутите крепежную гайку, а затем демонтируйте кронштейн вместе со звуковым сигналом.

17. Ослабьте крепежный хомут подводящего шланга к радиатору.

18. Отсоедините подводящий шланг от патрубка радиатора.

19. Аналогичным образом снимите отводящий шланг с патрубка, расположенного на радиаторе.

20. Открутите две гайки крепления радиатора к кузову автомобиля.

21. Извлеките держатель пароотводящего шланга из прорези в верхней поперечине моторного отсека.

22. Сместите радиатор в сторону двигателя, а затем ослабьте ленточный хомут пароотводящего шланга.

23. Отсоедините шланг от штуцера, расположенного на радиаторе.

Примечание. Рекомендуется при сборке заменить снятые ленточные хомуты червячными.

24. Извлеките радиатор, потянув его вверх.

25. Отсоедините от радиатора две нижние крепежные подушечки (если они остались на установочных штифтах радиатора) или выньте их из отверстий в поперечине (если они остались на кузове). При установке замените порванные или неупругие подушки.

26. Выньте из кронштейнов радиатора резинометаллические втулки. Порванные или неупругие втулки замените новыми.

27. Промойте радиатор под струей воды, а затем просушите.

28. Осмотрите пластмассовые бачки радиатора на наличие трещин. Если трещины присутствуют, радиатор следует заменить.

29. Проверьте радиатор на предмет герметичности, для чего заглушите его патрубки и поместите в емкость с водой. Подведите к нему воздух под давлением 0,1 МПа. Не менее тридцати секунд из радиатора не должны появляться пузырьки газа.

30. Установите новый радиатор в обратной снятию последовательности, предварительно установив на его штифты нижние крепежные подушки и вмонтировав в кронштейны верхние крепежные втулки.

Примечание. Прежде чем подсоединять к радиатору шланги, нанесите на его патрубки тонкий слой герметизирующего средства.

31. Произведите установку вентилятора и других демонтированных деталей в обратной снятию последовательности.

32. Заправьте систему охлаждения.

Павел Куракин Автолюбитель

Снятие радиатора Лада Приора

Снимаем радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении.

Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Отсоединяем кронштейн крепления звукового сигнала от охранной сигнализации верхней поперечины рамки радиатора (см. «Снятие звукового сигнала охранной сигнализации») и отводим звуковой сигнал от радиатора.

Головкой «на 8» ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем подводящий шланг с патрубка радиатора.

Головкой «на 8» с удлинителем ослаб ляем хомут крепления отводящего шланга радиатора.

Снимаем отводящий шланг с патрубка радиатора.

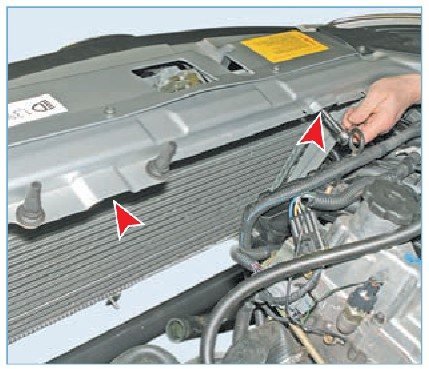

Головкой «на 10» отворачиваем две гайки крепления радиатора к верхней поперечине рамки радиатора.

Точки крепления радиатора к верхней поперечине рамки радиатора (для наглядности показано со снятым двигателем).

Наклонив радиатор к двигателю…

…отверткой ослабляем ленточный хомут крепления пароотводящего шланга… Снимаем пароотводящий шланг с патрубка радиатора.

Вынимаем радиатор, выводя штыри его нижнего крепления из резиновых подушек. При необходимости замены резиновых втулок верхнего крепления радиатора…

…вынимаем металлическую распорную втулку…

…и резиновую втулку из кронштейна радиатора. Устанавливаем радиатор в обратной последовательности.

Если резиновые подушки вышли вместе с радиатором, то при его установке сначала вставляем подушки в отверстия нижней поперечины рамки радиатора. Порванные или потерявшие упругость подушки следует заменить новыми. Ленточный хомут пароотводящего шланга заменяем червячным.

Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см.

«Замена охлаждающей жидкости»).

Видео по теме «Lada Priora. Снятие радиатора»

Замена радиатора приора замена радиатора ПРИОРА КАК СНЯТЬ РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ НА ПРИОРЕ ЛЮКС HALLA

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор ваз 2170 можно проверить и отремонтировать. Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 2. Снимите электровентилятор радиатора лада приора (см. «Снятие и установка электровентилятора радиатора с кожухом»). 3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга.

5. . и снимите шланг с патрубка радиатора ваз 2172.

6. Аналогично отсоедините от радиатора отводящий шланг.

7. Отверните две гайки крепления радиатора к кузову ваз 2171.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. . и снимите шланг со штуцера радиатора ваз 2170.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове ваз 2171. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки. 14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор lada priora. 15. Проверьте герметичность радиатора лада приора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон. 16. Установите радиатор priora в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору ваз 2172 шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию. 18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости приора»).

Замена радиатора охлаждения двигателя

Основной радиатор на автомобиле Приора приходится менять в исключительных случаях. Если с системой охлаждения не возникало проблем, то есть — давление было постоянно нормальным, то течь радиатора практически исключается достаточно долгое время. Вполне реально, что машины с пробегом более 200 000 км. и возрастом более 10 лет могут еще спокойно ездить на родном радиаторе.

Но бывают случаи, при которых замена радиатора просто необходима:

• повреждение внутренних трубок при неаккуратном ремонте автомобиля (так как он находится в непосредственной близости к двигателю и его навесным агрегатам)
• повреждений радиатора в результате ДТП — достаточно даже небольшого фронтального удара, чтобы пробить трубки и получить течь антифриза
• появление течи в результате повышенного давления в системе охлаждения (бывает из-за неисправного клапана в пробке расширительного бачка)

Устройство и функции радиатора Лады Приора

Главная задача этого агрегата заключается в охлаждении в поддержании рабочей температуры охлаждающей жидкости. Во время запуска холодного двигателя радиатор никоим образом не влияет на систему охлаждения. Более того, до прогрева мотора он вовсе не включен в работу, т. к. используется только при открытии большого круга системы охлаждения.

После достижения определенной температуры (на Ладе Приоре это 85–90 градусов) открывается термостат, и антифриз начинает циркулировать через радиатор, где охлаждается. При работе двигателя на высоких оборотах (особенно по движении на малой скорости) устройство не справляется с охлаждением, и температура двигателя снова начинает расти. В таком случае на помощь включается вентилятор принудительного охлаждения антифриза, циркулирующего через радиатор.

Конструктивно представляет собой бачок вверху и внизу, среднюю часть и элементы крепления.

Штатный радиатор охлаждения на Ладе Приора изготавливается из латунных деталей. А это материал с отличными характеристиками теплопроводности. Средняя часть, или сердцевина, представляет собой пластинчатую конструкцию, через которую проведены трубки, соединённые с пластинами пайкой. Проходя через сердцевину, охлаждающая жидкость распределяется на ряд отдельных потоков. Это позволяет охлаждать антифриз более эффективно за счёт значительного увеличения площади соприкосновения антифриза и металлических стенок вертикальных трубок.

С системой охлаждения бачки радиатора соединены при помощи резиновых патрубков. На нижнем бачке используется специальный краник, облегчающий слив охлаждающей жидкости. Дополнительный кран есть и на блоке цилиндров. С его помощью можно легко слить жидкость из водяной рубашки двигателя. В целом простейшая, но эффективная конструкцию теплообменника.

Замена радиатора

Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.

С кондиционером

1. В первую очередь нам нужно снять резиновый уплотнитель ветровой накладки, чтобы получить доступ к деталям;
2. Переходим к шумоизоляции моторного щита. Нам необходимо демонтировать ее среднюю часть, заранее сняв шланги с креплений. Снизу шумоизоляция крепится 3 винтами, 2 гайками и шайбой, сверху – 3 саморезами. Рекомендуется использовать удлинитель для инструментов, так как до некоторых креплений будет сложно добраться;
3. После демонтажа защиты вы увидите уплотнитель из поролона, который закрывает радиатор отопителя;
4. Чтобы снять крышку, нам необходимо выкрутить 3 самореза – 1 вы найдете по средине, а 2 других – по краям;
5. Мы добрались до патрубков. Чтобы их снять, нам необходимо ослабить хомуты и поднять патрубки вверх. Аккуратно, не наклоняйте шланги вниз;
6. Тяните радиатор отопителя на себя, пока он не выйдет из креплений.

Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!

Без кондиционера

1. Начинается работа с отключения минусовой клеммы аккумуляторной батареи. Снимаем накладку ветрового стекла вместе с рычагами стеклоочистителя, так как эти элементы будут мешать работе;
2. Следующий шаг – это снятие трубок подачи охлаждающей жидкости на форсунки двигателя;
3. Накладку ветрового стекла держат семь винтов. Выкрутите ее, чтобы полностью снять элемент;
4. Теперь переходим к уплотнителю капота, в его центре вы найдете стягивающий винт – откручиваем его;
5. Шумоизоляция двигателя закрывает проход к системе отопителя – подденьте заглушки плоской отверткой и выверните заглушки;
6. Выкручиваем винты и демонтируем шумоизоляцию. Снимаем обе накладки;
7. Переходим к патрубкам радиатора. Ослабляем хомуты и демонтируем их, заранее подготовив емкость для антифриза. Заглушите патрубки, чтобы не сливать весь тосол;
8. Вам необходимо снять всю проводку, которая идет к печке;
9. Далее снимаем держатель проводов и отводим его в сторону, теперь переходим в салон Приоры;
10. Вооружившись ключом на 13, откручиваем крепления кронштейна вместе с тормозной педалью. Смещаем детали в сторону;
11. Откручиваем 3 винта и получаем доступ к радиатору;
12. Замена выполняется в обратной последовательности.

Видеоинструкция по замене потекшей печки:

Замена радиатора охлаждения мотора на Лада Приора

Нормальная работа автомобильной печки обеспечивает водителю и пассажирам комфортную езду в холодное время года. Но иногда отопление автомобиля дает сбой, например, может потечь радиатор печки, и мерзнущий водитель дольше реагирует на резкие изменения дорожной обстановки.

На примере Лады Приоры рассмотрим способ самостоятельного решения такой проблемы. Подобный ремонт можно сделать в гараже самостоятельно, хотя поначалу он может отпугнуть не очень опытных автолюбителей.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

• радиатор (теплообменник) отопителя, в нем жидкость нагревается;
• вентилятор – он разгоняет по салону нагретый от радиатора воздух;
• регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Альтернативный вариант

Существует альтернативный вариант снять радиатор печки, некоторые предпочитают его. Снимается вакуумный усилитель (тормозов), вместе с ним педаль тормоза. Это позволит добраться к отопителю (левой его части) и к радиатору печки на Приоре.

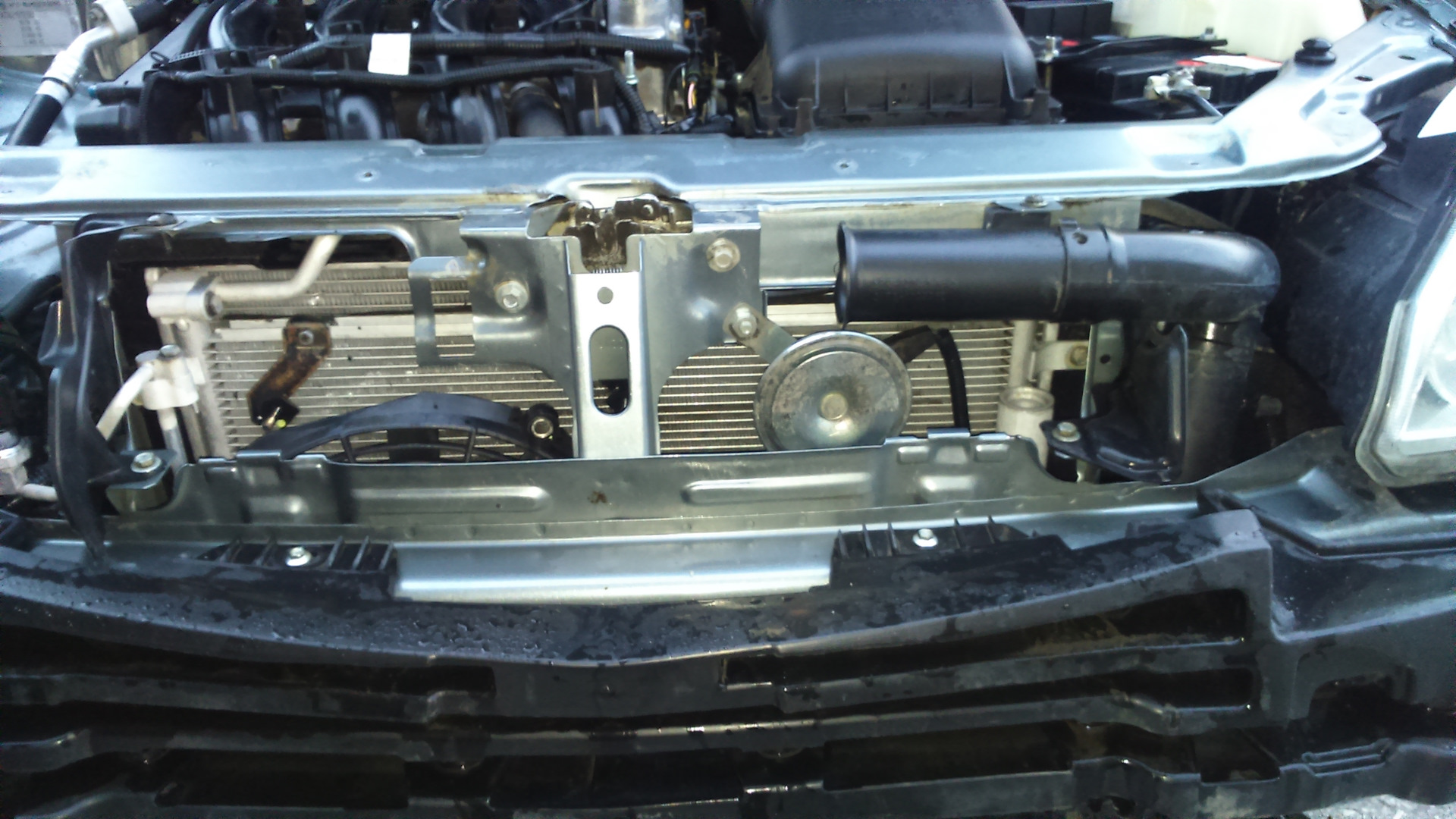

Замена радиатора охлаждения Приоры с кондиционером

Через определенный промежуток времени после выпуска Лады Приоры изготовитель начал их комплектовать климатическими установками (кондиционерами) Panasonic и HALLA. Новый отопитель стал конструктивно отличаться от старого, и добраться до него стало значительно легче. Для замены радиатора теперь не требуется снимать жабо (накладку лобового стекла), ВУК, держатели дворников или отопитель.

Принцип действия кондиционера

В герметичной системе кондиционирования непрерывно циркулирует хладагент — фреон, который смешан с особой смазкой, устойчивой к замерзанию. За перемещение фреона по системе отвечает компрессор, который нагнетает давление в тепловых трубках. После включения кондиционера фреон оказывается в теплообменнике, находящемся под приборной панелью машины. Внутренняя структура этого устройства напоминает соты. Оказавшись там, хладагент начинает забирать тепло из раскалённого салона. Сам он при этом быстро нагревается, и из жидкости превращается в пар. Поскольку компрессор непрерывно нагнетает давление в системе, пар уходит в обдуваемый радиатор, где и остывает, вновь становясь жидкостью, которая опять оказывается в теплообменнике.

Возможна ли установка кондиционера на «Приору»?

В «Приоре» изначально предусмотрена конструктивная возможность установки кондиционера. Автовладельцу, решившему поставить на свою машину это устройство, не придётся заниматься никакими доработками. Все необходимые отверстия и кнопки на приборной панели уже есть, место для прокладки тепловых трубок и электропроводки тоже предусмотрено. Таким образом, установка кондиционера на «Ладу Приору» полностью законна, и у представителей власти не возникнет никаких вопросов к водителю.

Как заменить радиатор охлаждения на ВАЗ 2170-ВАЗ 2172?

Снятие: 1) Прежде чем приступить к работе, слейте из радиатора всю охлаждающую жидкость (Как слить жидкость, читайте «здесь») и переходите к снятию электро-вентилятора (Если его не снять, радиатор Вы просто не вытащите), для этого скиньте сперва минусовую клемму с АКБ ослабив для этого болт который её крепит, затем снимите корпус воздухофильтра потому что он мешаться очень сильно будет (Читайте «здесь», как это сделать), ну и можете приступать к снятию электро-вентилятора, в начале проводку разъедините между собой, проводка у электро-вентилятора идёт в боковой части в виде разъёма и колодки (см. фото 1), затем отверните (Удобней всего воротком пользоваться) два болта которые крепят электро-вентилятор за кожух слева и четыре гайки, две из которых располагаются на верху и две внизу (см. фото 2 и 3 ниже) и потом снимите электро-вентилятор, вытащив на верх его и отложите в сторонку.

2) Далее снимите звуковой сигнал, потому что он не даст снять радиатор (О том как это сделать, читайте в статье: «Замена сигнала на Ладе Приоре») и после чего ослабьте всех хомуты, которые все подводящие патрубки крепят к радиатору (см

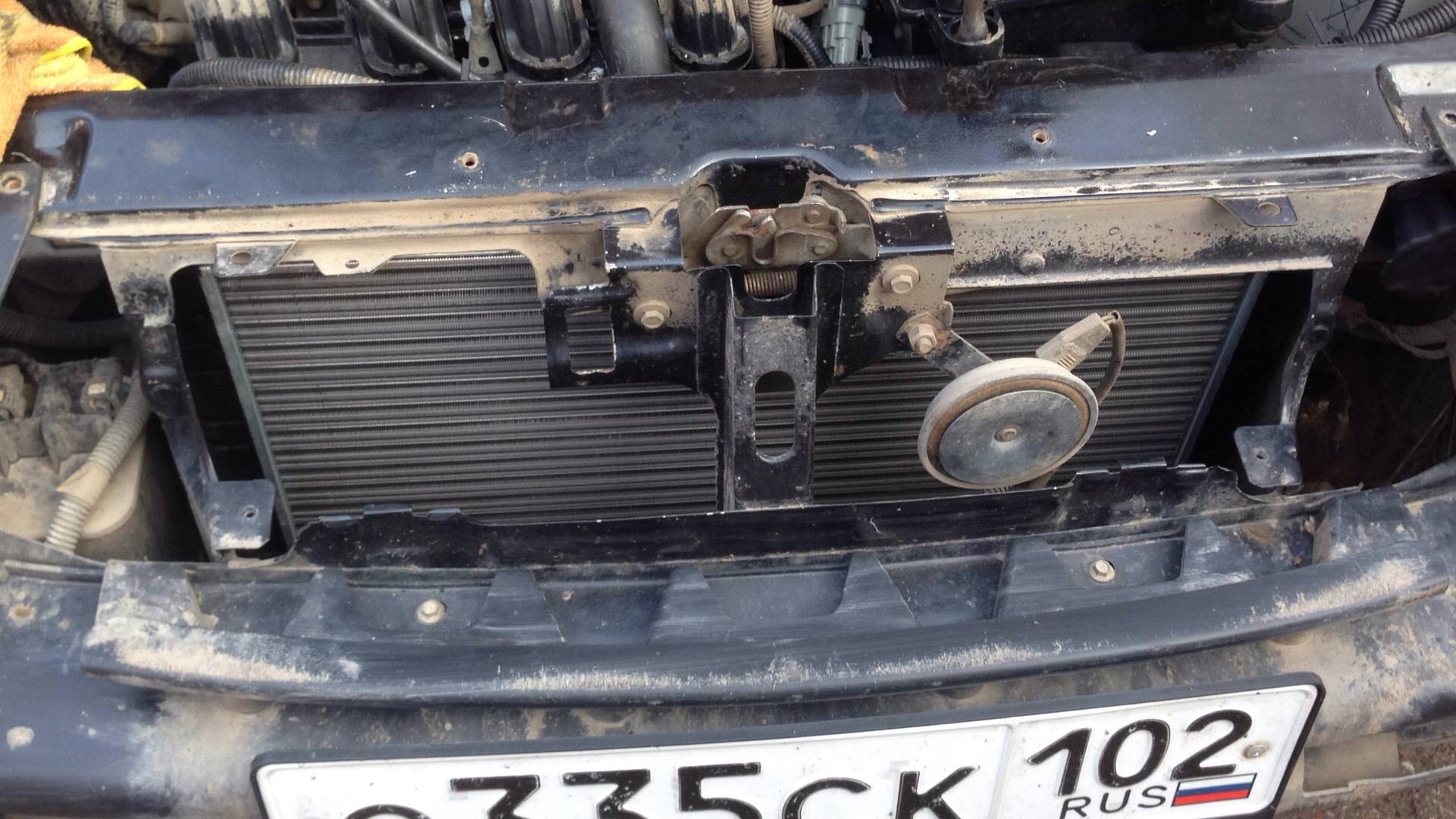

фото 1 и 2, обратите своё внимание на фото 1, на нём стрелкой указан ещё один патрубок, поэтому не пропустите его) и отсоедините их, сразу же после чего выверните две гайки которые радиатор к кузову крепят (см. фото 3) и выньте затем держатель, который шланг удерживает от того, чтобы он не болтался из отверстия в поперечине моторного отсека (см

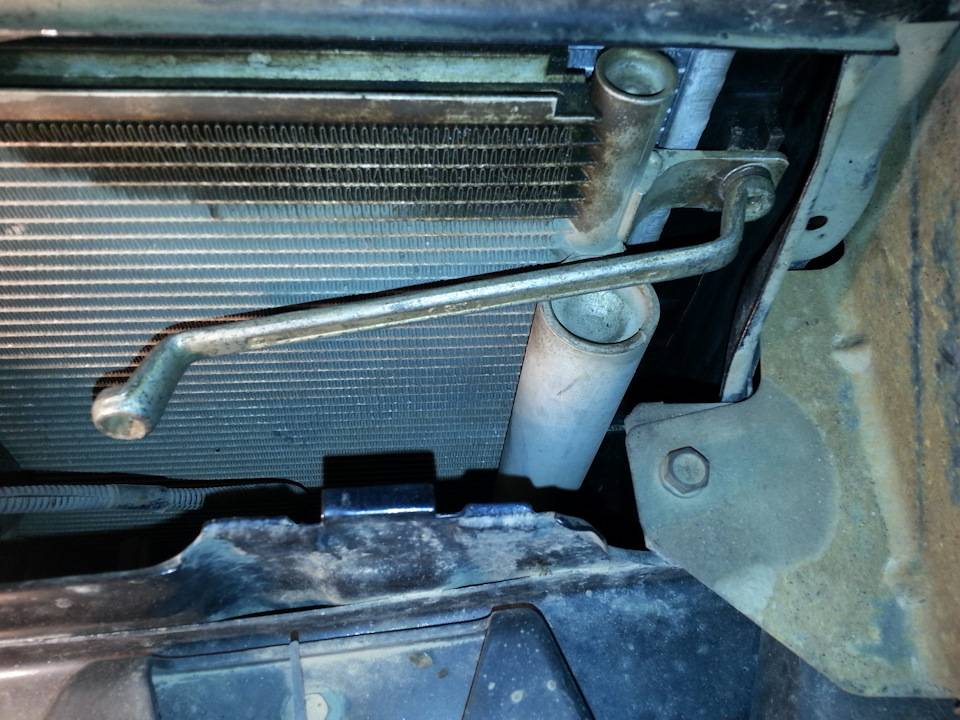

фото 4), ну и всё, можете смело после этого наклонять радиатор к двигателю автомобиля и вытаскивать его после чего из подкапотного пространства.

Примечание! Заново посмотрите на фото 1 выше, там стрелкой указан верхний шланг, в отличие от патрубков он крепится не червячным хомутом, а ленточным, ленточные хомуты не удобные и после первого откручивания шланг уже тяжело при помощи них закрепить, чтобы он точно так же жёстко держался, поэтому данный хомут (Если именно ленточный у Вас стоит), заменяйте червячным, он гораздо удобней и его можно затянуть при помощи гаечного ключа или же отвертки!

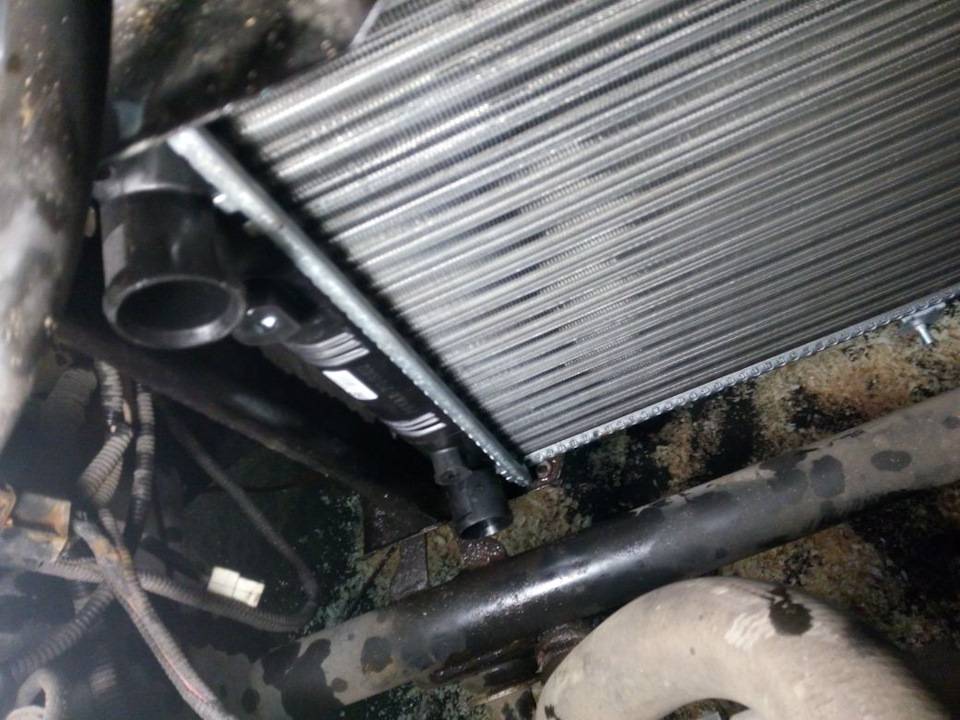

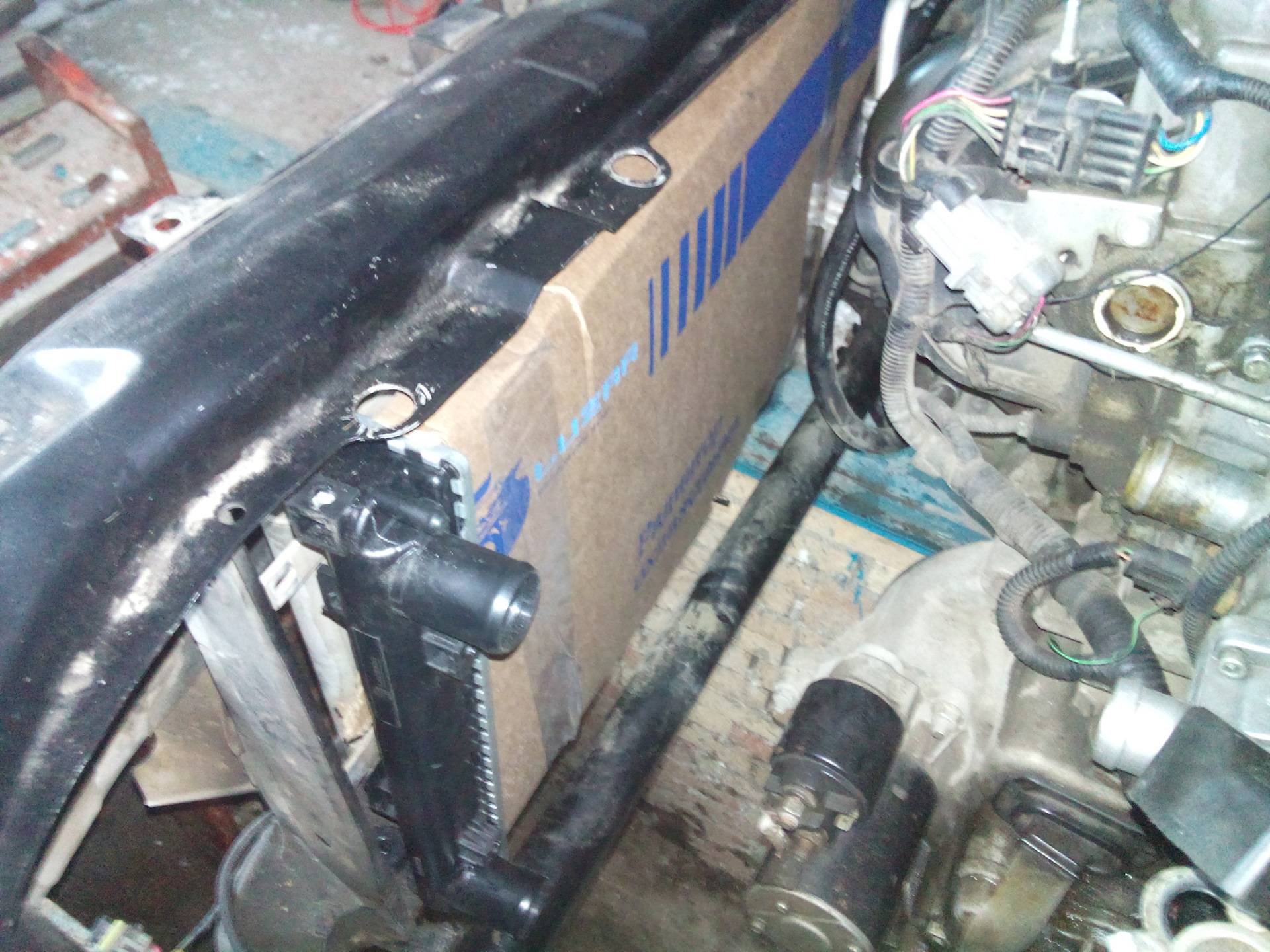

Установка: Перед установкой нового радиатора или повторно старого (Если Вы его запаяете), проверьте наличие двух подушек, на которых радиатор стоит (см. фото 1) они бывает ещё остаются в установочных штифтах, поэтому везде гляньте, порванные или потерявшие упругость подушки, замените на новые, а так же снять и проверить будет нужно резинометаллические втулки, при необходимости они тоже меняются на новые.

Примечание! Если решили всё же старый радиатор ставить (Возможно Вы его просто снимали, для того, чтобы получить доступ к другим деталям), то перед его установкой, промойте его снаружи струёй воды и хорошенько просушите и кстати, перед тем как подсоединить патрубки к радиатору обратно, смажьте герметиком их, небольшим слоем, а иначе возможно патрубки протекать начнут, что доставит Вам очень много неудобств и проблем с постоянной покупкой ОЖ!

Дополнительный видео-ролик: Изучите ролик который размещён ниже, на примере автомобиля ВАЗ 2111 в нём показывается то, как правильно нужно снимать радиатор с автомобиля.

Снятие радиатора Лада Приора

Снимаем радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении.

Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Отсоединяем кронштейн крепления звукового сигнала от охранной сигнализации верхней поперечины рамки радиатора (см. «Снятие звукового сигнала охранной сигнализации») и отводим звуковой сигнал от радиатора.

Головкой «на 8» ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем подводящий шланг с патрубка радиатора.

Головкой «на 8» с удлинителем ослаб ляем хомут крепления отводящего шланга радиатора.

Снимаем отводящий шланг с патрубка радиатора.

Головкой «на 10» отворачиваем две гайки крепления радиатора к верхней поперечине рамки радиатора.

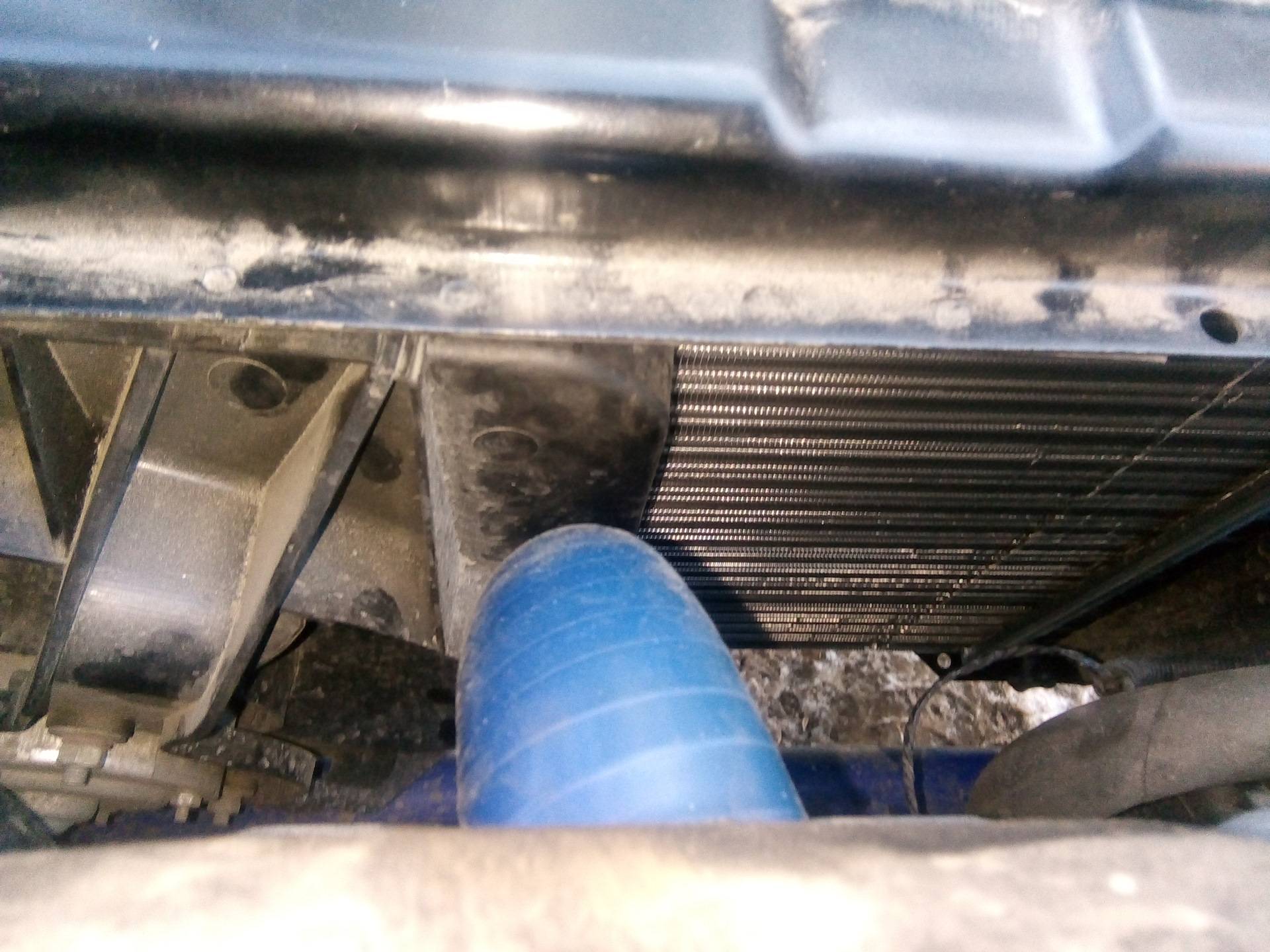

Точки крепления радиатора к верхней поперечине рамки радиатора (для наглядности показано со снятым двигателем).

Наклонив радиатор к двигателю…

…отверткой ослабляем ленточный хомут крепления пароотводящего шланга… Снимаем пароотводящий шланг с патрубка радиатора.

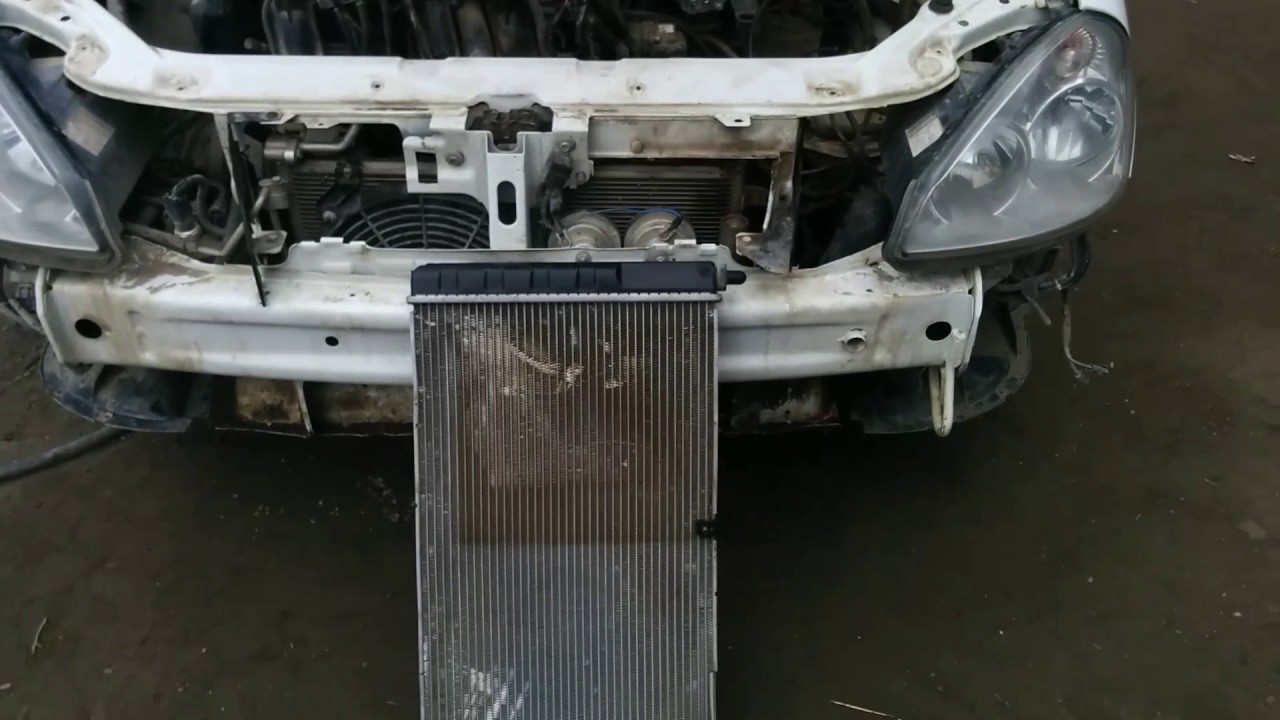

Вынимаем радиатор, выводя штыри его нижнего крепления из резиновых подушек. При необходимости замены резиновых втулок верхнего крепления радиатора…

…вынимаем металлическую распорную втулку…

…и резиновую втулку из кронштейна радиатора. Устанавливаем радиатор в обратной последовательности.

Если резиновые подушки вышли вместе с радиатором, то при его установке сначала вставляем подушки в отверстия нижней поперечины рамки радиатора. Порванные или потерявшие упругость подушки следует заменить новыми. Ленточный хомут пароотводящего шланга заменяем червячным.

Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см.

«Замена охлаждающей жидкости»).

Видео по теме «Lada Priora. Снятие радиатора»

Замена радиатора приора замена радиатора ПРИОРА КАК СНЯТЬ РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ НА ПРИОРЕ ЛЮКС HALLA

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор ваз 2170 можно проверить и отремонтировать. Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 2. Снимите электровентилятор радиатора лада приора (см. «Снятие и установка электровентилятора радиатора с кожухом»). 3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга.

5. . и снимите шланг с патрубка радиатора ваз 2172.

6. Аналогично отсоедините от радиатора отводящий шланг.

7. Отверните две гайки крепления радиатора к кузову ваз 2171.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. . и снимите шланг со штуцера радиатора ваз 2170.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове ваз 2171. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки. 14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор lada priora. 15. Проверьте герметичность радиатора лада приора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон. 16. Установите радиатор priora в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору ваз 2172 шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию. 18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости приора»).

Замена радиатора печки Приоры без кондиционера

Как бы ни была хороша машина время от времени детали её выходят из строя. Это касается и радиатора (теплообменника) печки «Приоры». Что делать в таком случае? На первых моделях автомобилей эти детали делались из меди и бронзы. В случае протекания или другой поломки их паяли. Теперь они сделаны из пластика и алюминия. Так что ремонтировать их нет смысла и возможности. Их можно только заменять.

Ну а для радиатора стандартной печки «Приоры» может самостоятельно провести замену и сам владелец, умеющий грамотно пользоваться инструментами. Только нужно внимательно прочесть представленную статью.
