Все реле Киа Пиканто

Реле – это электромеханическое устройство, которое управляет потоком электрического тока в электрической цепи автомобиля. Они играют важную роль в работе различных систем и узлов автомобиля Киа Пиканто. В данной статье мы рассмотрим все реле, которые присутствуют в модели Киа Пиканто.

1. Реле главного света – отвечает за включение и отключение главного и дальнего света фар автомобиля. Это одно из самых важных реле, которое обеспечивает безопасность вождения в условиях недостаточной освещенности.

2. Реле габаритных огней – отвечает за включение и отключение габаритных огней, которые необходимы для увеличения видимости автомобиля на дороге.

3. Реле стоп-сигналов – отвечает за работу стоп-сигналов автомобиля, которые сигнализируют о том, что автомобиль замедляется или останавливается.

4. Реле поворотников – отвечает за работу поворотников автомобиля, которые позволяют указать направление движения водителя.

5. Реле стеклоочистителей – отвечает за работу передних и задних стеклоочистителей автомобиля. Оно управляет их скоростью и временем работы.

6. Реле вентилятора радиатора – отвечает за включение и отключение вентиляторов радиатора, чтобы поддерживать оптимальную температуру двигателя.

7. Реле стартера – отвечает за запуск двигателя автомобиля. Оно включается при повороте ключа зажигания в положение «Запуск».

8. Реле форсунок инжектора – отвечает за подачу топлива в форсунки инжектора при работе двигателя.

9. Реле сцепления – отвечает за правильную работу сцепления автомобиля, позволяя плавно сменить передачу.

10. Реле генератора – отвечает за подачу тока на аккумулятор и зарядку его во время работы двигателя.

Контроль работоспособности реле Киа Пиканто можно осуществить с помощью мультиметра. При помощи мультиметра можно измерить сопротивление реле и проверить, функционирует ли оно правильно.

Важно помнить, что если найдены неисправности в работе реле, их следует заменить незамедлительно. Неработающие или поврежденные реле могут привести к неполадкам в работе различных систем автомобиля

Реле Киа Пиканто можно приобрести в автозапчастях или сервисных центрах, а замену реле лучше доверить специалистам.

Частые неисправности поворотников и аварийки, и как их устранить

Если поворотные огни перестали работать, нужно провести диагностику и попытаться устранить выявленные неисправности. Когда сделать это своими руками не получается, стоит обратиться в автосервис.

Чтобы выявить такую поломку, проверяют работоспособность контактов при нахождении переключателя в разных положениях. Осматривают пластиковые или металлические элементы. При этом возможны оплавление или появление нагара. Тогда реле щелкает, однако ни правый, ни левый поворотный механизм не работают.

Для устранения поломки переключатель снимают, разбирают. После очистки контактов деталь собирают в обратной последовательности. Сделанное заранее фото облегчит работу.

Неисправный элемент требует незамедлительного ремонта. Деталь стоит недорого, поэтому про запас покупают 2 шт. Реле расположено в установочном блоке предохранителей в моторном отсеке или внутри салона. Определить местоположение искомой детали помогает инструкция по эксплуатации. В монтажном блоке имеется изображение, описывающее назначение переключателей и реле.

Неисправность проводки ламелей ламп

Поиск места обрыва проводки затрудняется тем, что поворотники соединяются с задними габаритными огнями. Кабели пролегают через весь салон, лампы устанавливаются на двери багажного отсека.

Чаще всего электропроводка повреждается в следующих местах:

под порогами в области переднего пассажирского и водительского сидений;
в переходнике, подводящем проводку к крышке багажника;
в разъемах фар.

Если неисправен левый или правый поворотник, следует проверить контакты лампочек мультиметром. Если напряжение присутствует, поджимают ламели гнезда, куда вводится цоколь. Современные производители снабжают автомобили светодиодными элементами.

Невзирая на длительный срок работы по отдельности, при сборке в линейку они часто перегорают. Проблема решается заменой компонента конструкции.

Как известно, в процессе эксплуатации автомобиля могут возникать различные неполадки. При этом кроме проблем по механике, многие поломки могут быть связаны с электрической частью. Одной из таких неисправностей, которая может значительно усложнить эксплуатацию ТС, является отказ указателей поворота (поворотников).

Более того, водителя с неисправными повротниками могут оштрафовать сотрудники ГИБДД. Далее мы рассмотрим, что делать, если не работают поворотники, как определить причину неисправности, а также каким образом можно устранить данную неисправность.

Руководства по ремонту и обслуживанию Kia Picanto (47 PDF-файлов

У нас 47 Kia Руководства Picanto покрывая в общей сложности 14 лет производства. В таблице ниже вы можете увидеть 0 Руководства по ремонту Picanto, 0 Руководства пользователя Picanto и 19 разное Kia Picanto загружает.

Наше самое популярное руководство — это Kia — Авто — kia-picanto-2012-manual-del-propietario-99112 , Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Kia Picanto Руководство по ремонту (на любой год)

Эти руководства Picanto предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Kia Picanto на последующие годы; 2004, 2005, 2006, 2007, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2015, 2016, 2016, 2017 и 2018.

Просмотрите 47 различных PDF-файлов, представленных ниже, например этот.Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’ . Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Киа Пиканто Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 9441 страницы контента, посвященного вашему Киа Пиканто .Вот неполный список о том, что покрыто;

Kia Picanto руководство по ремонту придорожного ремонта
Kia Picanto руководство по еженедельным проверкам
Kia Picanto руководство по ремонту, посвященное смазочным материалам, жидкостям и давлению в шинах
Kia Picanto служебные PDF-файлы по текущему ремонту и обслуживанию
Детальный Двигатель Kia Picanto и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
Kia Picanto Данные трансмиссии Сервисное руководство PDF
Kia Picanto Тормоза и подвеска PDF
Kia Picanto Электрические схемы

В поисках бесплатного Kia Picanto Haynes / Инструкции по эксплуатации Kia Picanto Chilton?

Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатную Kia Picanto Хейнс руководство.Вам нужно знать две вещи; во-первых, это незаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего двигатель Kia Picanto , чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.

Как подключить магнитолу soundmax
Схема системы охлаждения mazda cx 7
Установить биксенон в фары
С выхлопными газами и выбросами промышленных предприятий в атмосферу попадают
Магнитола jvc kw av61btee инструкция

Плавкие предохранители

Предохранитель ножевого типа

Предохранитель патронного типа

Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители.

Данный автомобиль имеет две панели предохранителей. Одна располагается под панелью со стороны водителя, остальные – в отсеке двигателя, возле аккумуляторной батареи. Если в вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с официальным дилером компании KIA.

Используются два типа плавких предохранителей: лепестковые плавкие предохранители для слабых токов и патронные плавкие предохранители для сильных токов.

Замена предохранителя, установленного на внутренней панели

1. Переведите ключ зажигания и все другие выключатели в положение «Выключено».

2. Откройте крышку панели предохранителей.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Электросхема автомобиля KIA PICANTO — полный сборник на русском языке. Всем посетителям сайта предоставляется возможность бесплатно ознакомится со схемой электрооборудования KIA PICANTO. Продолжение схем КИА смотрите здесь.

Антиблокировочная система торможения KIA PICANTO

Магнитола и аудиосистема в Kia Picanto

Схема детализации линии связи авто

Предохранители в салоне KIA PICANTO

Стеклоомыватель лобового и заднего стекла автомобиля КИА

Звуковой сигнал KIA PICANTO

Электросхема индикаторов и датчиков

Освещение и парктроник KIA PICANTO

Устройство стеклоочистителя Kia Picanto

Схема ламп освещения номерного знака, стояночные фонари на Kia Picanto

Передние и задние противотуманки на Kia Picanto 2011

Распределение заземления в схеме

Распределение энергии питания Киа Пиканто

Kia Picanto 1 — предохранители и реле

Что касается других проблем, кроме реле можно выделить: перегорание ламп, причем как основных, так и повторителей поворотов, неисправность светодиодных «лент», неисправность переключателя поворотов на рулевой колонке, неисправность индикаторных ламп на панели приборов, проблемы с выключателем аварийной сигнализации, выход из строя управляющих блоков и т.д.

Основные симптомы, позволяющие локализовать неисправность:

Если же рассматривать лампочки и проводку, могут возникнуть сложности с тем, что данная система на многих авто также отвечает за габаритные огни. Это значит, что проводка проложена по салону, а лампы стоят на крышке багажника.

Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов. Если же на авто стоят диоды, лучше их сразу менять.

Также добавим, что отдельного внимания может требовать и выключатель аварийной сигнализации. Часто бывает так, что при включении левого или правого поворота, мигают все лампы сразу. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки.

Также в списке неполадок, при возникновении которых не горят поворотники, отмечают выход из строя блока управления. Такой блок устанавливается на современные авто отдельных марок.

Еще можно выделить перегорание предохранителей системы поворотников и аварийной сигнализации. В этом случае может показаться, что достаточно заменить предохранитель. На самом деле, предохранители редко перегорают без причины, то есть все равно необходима углубленная диагностика. В противном случае поворотники могут снова отказать в самый неподходящий момент.

Блок предохранителей и реле kia rio с 2005 по 2010

Kia Rio II оборудован двумя блоками плавких предохранителей, один из которых находится в отсеке со стороны водителя, а другой – в моторном отсеке около аккумуляторной батареи.

Заменяйте предохранители предохранителем того-же класса. В случае выхода из строя запасного предохранителя это указывает на проблемы с элекросистемой. Избегайте использования соответствующей системы и проконсультируйтесь с Авторизованным Дилером Киа.

• Никогда не устанавливайте предохранитель большего, чем предусмотрено номинала (рассчитанный на больший ток). • Не устанавливайте провод вместо предохранителя – даже временно. Это может нанести большой вред проводке и даже привести к пожару. • Не используйте отвертку или иные металлические предметы для извлечения предохранителей.

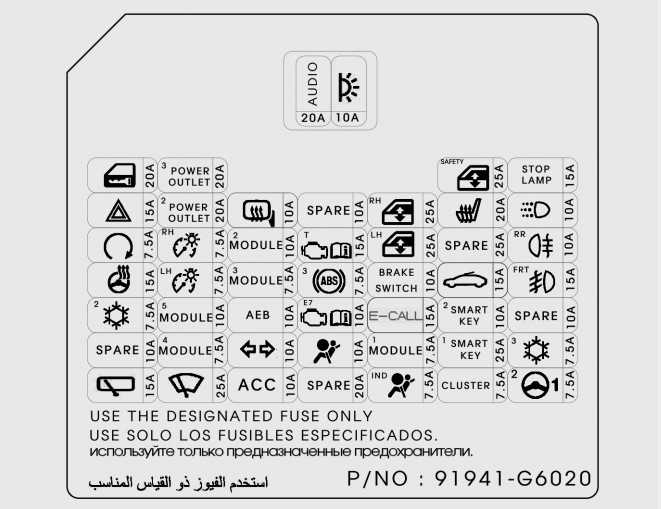

Блок предохранителей со стороны водителя

Выключите зажигания и все другие включатели.
Откройте крышку.
Вытяните подозрительный предохранитель. Воспользуйтесь съемником, предусмотренным на панели предохранителей.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.

Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.

Ваш автомобиль оснащен предохранителем “Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев. Воспользуйтесь следующими методами перед постановкой на длительную стоянку. 1. Выключите мотор. 2. Выключите фары и задние фонари. 3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10A / AUDIO 15A”.

✽ ВНИМАНИЕ • В случае извлечения предохранителя памяти из панели предохранителей, предупредительный зуммер, аудиосистема, часы, плафоны в салоне автомобиля и т.п. не будут работать

Некоторые устройства должны быть ресетированы после замены. • Извлечение предохранителя “Memory” не предотвращает разряд аккумулятора, вызванный работой фар и других электрических приборов при неработающем двигателе.

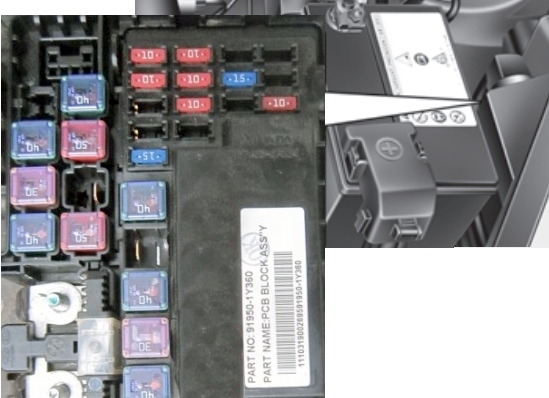

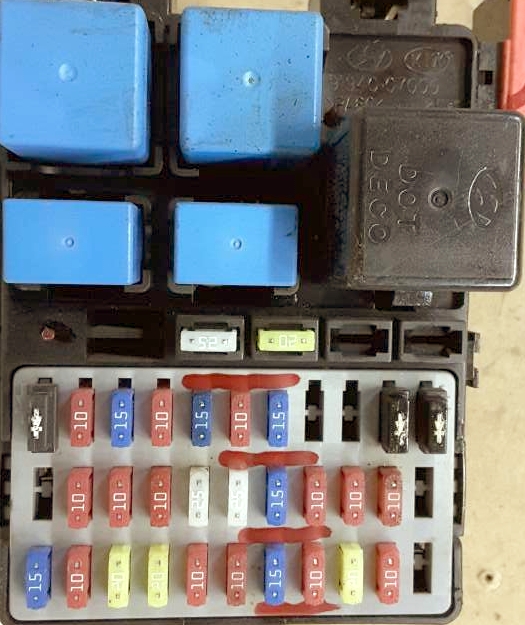

Блок предохранителей в моторном отсеке

Выключите зажигания и все другие включатели.
Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.

! После проверки коробки для предохранителей под капотом надежно установите крышку коробки предохранителей. В обратном случае возможно просачивание воды.

* Дизельный мотор

Отсоедините от аккумулятора минусовую клемму.
Отстраните шурупы как показано на рисунке вверху.
Замените предохранитель новым такого же класса.
Верните части на свои места в обратном порядке.

Предохранители и реле в салоне и в моторном отсеке

Рекомендации Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

. Схема расположения реле и предохранителей и их назначение

Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите ).

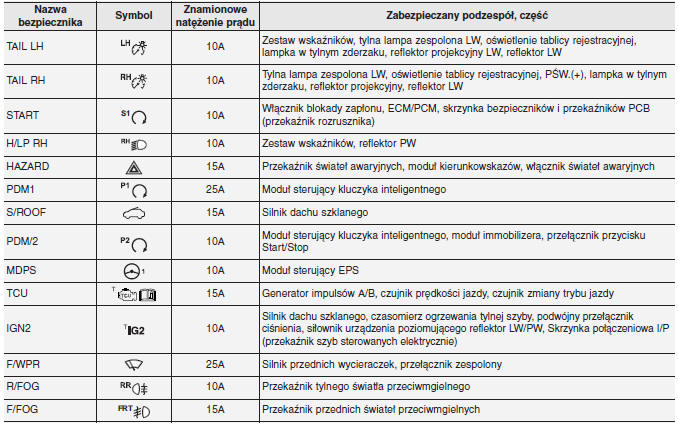

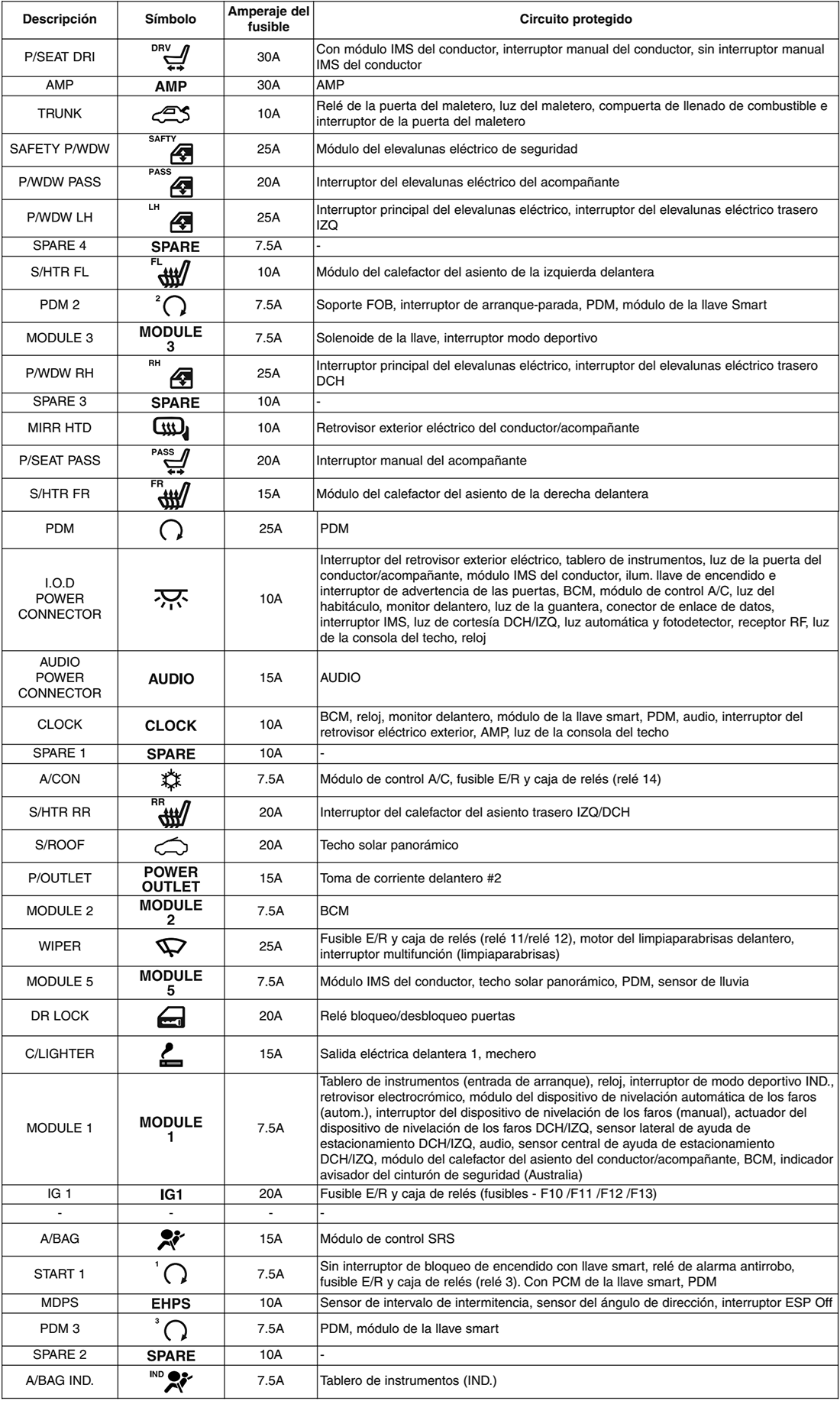

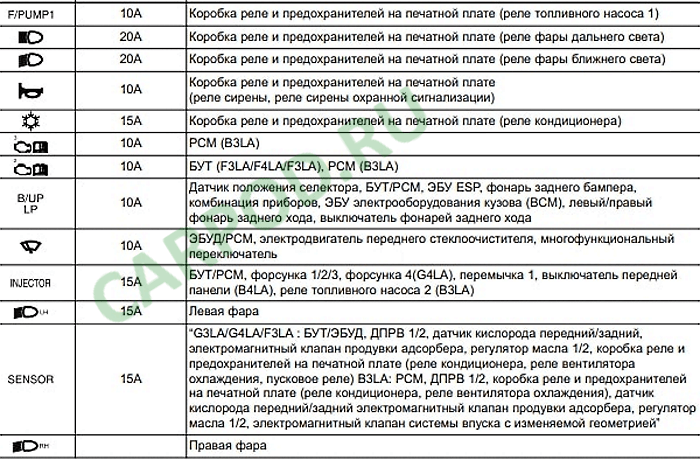

Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке

Номер на крышке монтажного блока (см. рис. 10.1)	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер (30 А)
12	Электрокорректор свэта фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподъёмники правых дверей (25 А)
18	Электростеклоподъёмники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта {10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электрообогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной (15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)

Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподъёмники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Тоже самое на картинке

ЗАМЕТКА Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Сила тока. А	Цвет корпуса
Плавкие вставки
20	Голубой
30	Розовый
Предохранители
30	Зеленый
25	Серый
20	Желтый
15	Голубой
10	Красный
7.5	Коричневый
5	Бежевый

. Монтажный блок предохранителей, расположенный в салоне

Часть предохранителей расположена в монтажном блоке салона () под панелью приборов справа.

Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите «Монтаж левой нижней облицовки приборной панели»).

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне

Номер предохранителя на рис. 10.2	Номинальная сила тока. А	Защищаемые цепи
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ
