Как понять и разобраться в электрической схеме kia sportage 3

Passenger compartment

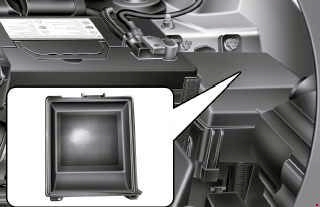

Located under the dashboard on the driver’s side. Remove the protective cover for access.

Example of a diagram from the box cover

Diagram

Assignment

1	20A Audio / video and navigation unit, ISG converter, audio system
2	7.5A RF receiver (radio antenna)
3	20A Safe control unit glass lifter on the driver’s side
4	20A El. driver’s seat drive.
5	10A Multipurpose test connector, siren control box, data link connector, parking buzzer with rear view camera, outside mirror power switch, tilt unit
6	15A sunroof control switch
7	25A Power steering
8	7,5А Automatic transmission selector lever
9	10A Turning lamps
10	15A Heated driver’s seat.
11	25A Glass lifters right side doors
12	25A Glass lifters left side doors
13	10A Interior lamps and lighting switches
14	10A Control unit for door locks and ignition, key fob holder, start and stop button
15	15A Tailgate lock
16	15A Alarm
17	10A Rear fog lamps
18	25A Side door locks and ignition switch (lock)
19	10A Starter
20	10A Brake light, electric power steering, automatic transmission selector illumination, parking aid, four-wheel drive system control, headlight range control, IPS control unit
21	20A Engine compartment fuse box
22	10A Airbag warning lamp
23	10A Control unit for door locks and ignition switch (lock)
24	25A Windshield wiper
25	15A Right front electrical outlet
26	10A Control unit for door locks and ignition switch (lock), ВМС
27	10A ISG converter, audio system, amplifier, electric drive of outside rearview mirrors, sunroof control, audio / video and navigation unit
28	10A Instrument cluster, generator, climate control unit, audio / video and navigation unit, parking aid switch, driver and passenger seat heating switch, BMC, tire pressure monitoring module, RAV and SBR lamp
29	10A Door lock and ignition control unit, IPS control unit, BMC, ICM unit relay (headlight wiper relay)
30	15A Windshield wiper of a window of a door of a back
31	10A Climate control unit, ionizer, rain sensor, sunroof control, electric drive of rear-view mirrors, diesel unit (relay 2, 3 – heater relay), engine compartment mounting block (relay 1 – fan relay)
32	20A Left front electrical outlet, rear electrical outlet, left front cigarette lighter
33	15A Passive Restraint System (SRS) control unit
34	15A Driver / Passenger Seat Heating Switch
35	15A Left / right rear seat heating switch
36	7.5A Air conditioner control unit
37	7.5A Outside mirror with electric drive. Air conditioner control unit.

There are several relay elements on the back of the box.

Diagram

Appointment

1. Trunk lid relay
2. Burglar alarm relay
3. Door lock / unlock relay
4. Power window relay

Подробности и схемы электрической системы Kia Sportage 3

Электрическая система Kia Sportage 3 состоит из различных компонентов, которые обеспечивают работу и функциональность автомобиля. В этой статье мы рассмотрим подробности и представим схемы электрической системы Kia Sportage 3.

Аккумулятор

Аккумулятор является источником энергии для всей электрической системы автомобиля. Он обеспечивает запуск двигателя, питание систем зажигания, освещение и другие электрические устройства. В Kia Sportage 3 используется аккумулятор с определенной емкостью и напряжением, которые указаны в технической документации и на самом аккумуляторе.

Генератор

Генератор является устройством, которое заряжает аккумулятор и обеспечивает электрическую мощность для работы всех устройств в автомобиле. Он преобразует механическую энергию, полученную от двигателя, в электрическую энергию. В Kia Sportage 3 генератор находится на двигателе и имеет определенные характеристики, которые также указаны в технической документации.

Электрические провода и разъемы

Электрические провода и разъемы соединяют различные компоненты и устройства в электрической системе Kia Sportage 3. Они обеспечивают передачу электрического тока и сигналов между устройствами. Провода обычно цветной оболочкой, которая помогает идентифицировать их функциональное назначение. Разъемы обеспечивают надежное соединение проводов и устройств в системе.

Предохранители и реле

Предохранители и реле служат для защиты электрической системы от перегрузок и короткого замыкания. Предохранители расположены в специальных блоках в салоне автомобиля и под капотом. Реле управляют работой различных систем и устройств, включая стартер, фары, стеклоочистители и другие.

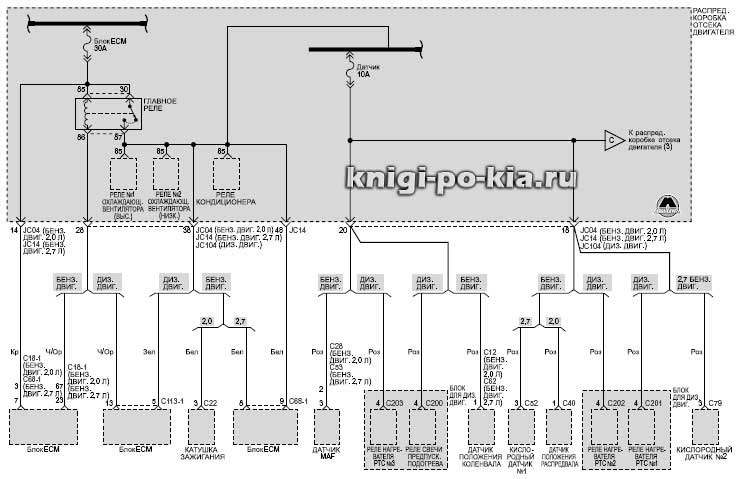

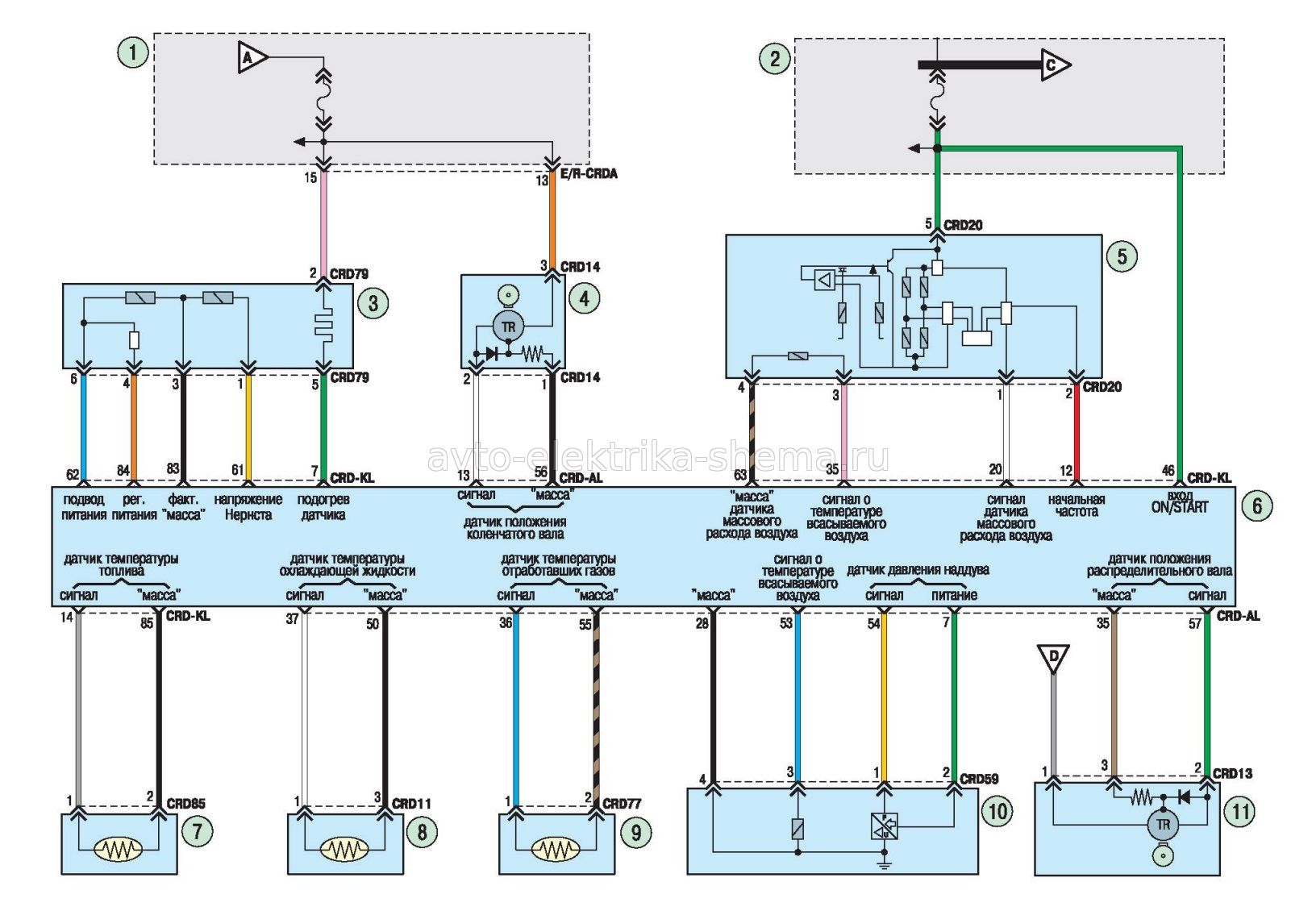

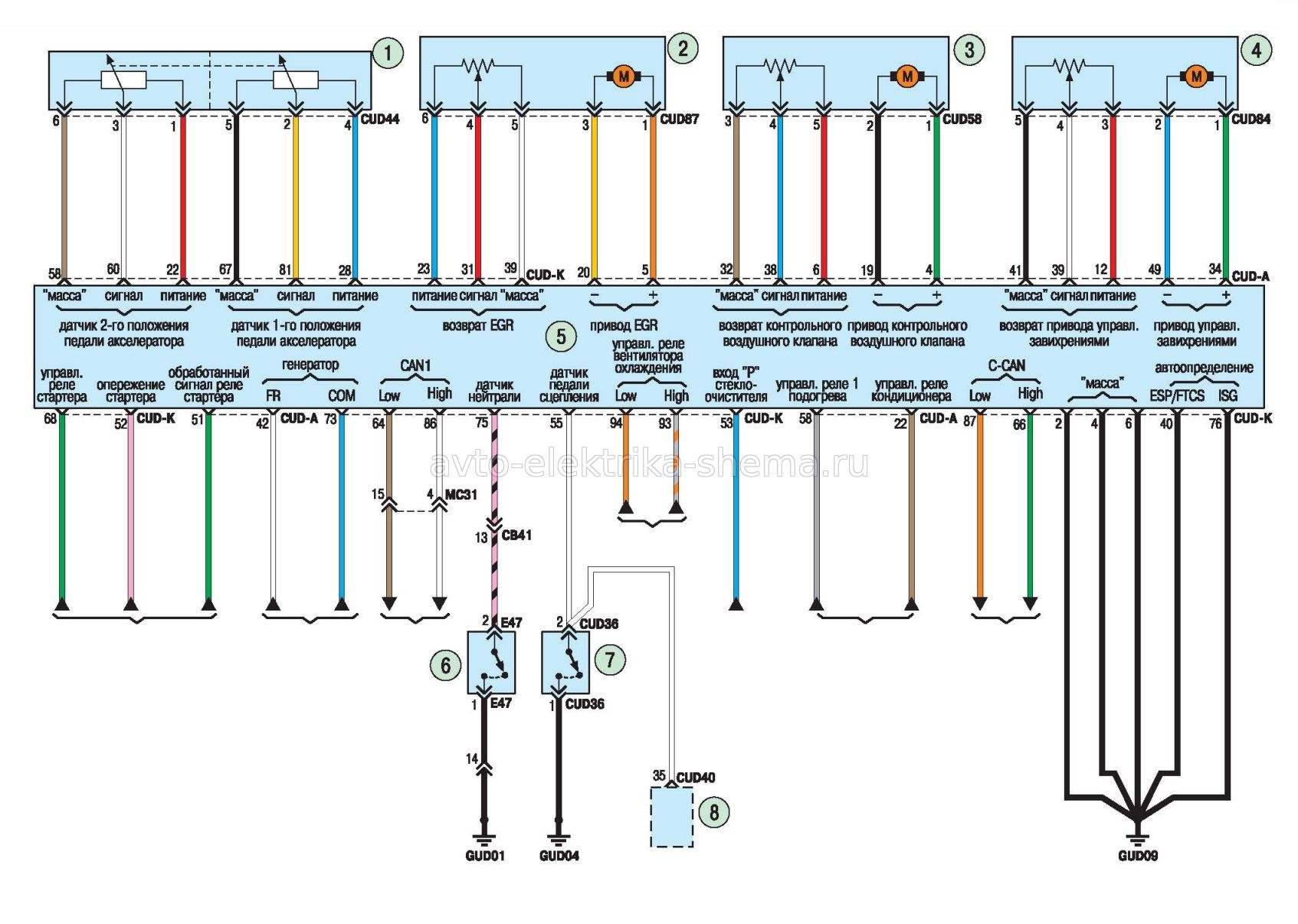

Схемы электрической системы

Схемы электрической системы Kia Sportage 3 представлены в технической документации и позволяют понять взаимосвязь и работу различных компонентов. Они показывают расположение устройств, проводов и разъемов, а также предохранителей и реле. Схемы помогают в диагностике и ремонте электрических дефектов и неисправностей.

Важно помнить, что электрическая система Kia Sportage 3 является сложным механизмом, который требует осторожного обращения и регулярного обслуживания. При возникновении проблем или неисправностей всегда лучше обратиться к специалистам, которые смогут профессионально диагностировать и устранить проблемы в электрической системе

Схема электрической системы стартера Kia Sportage 3

Система стартера в автомобиле Kia Sportage 3 отвечает за запуск двигателя. Она состоит из нескольких компонентов, которые работают вместе, чтобы обеспечить надежный запуск двигателя.

Схема электрической системы стартера включает в себя следующие элементы:

1. Аккумулятор — источник электрической энергии для запуска двигателя.
2. Замок зажигания — позволяет включить электрическую систему автомобиля и передать энергию на стартер.
3. Стартер — механизм, который вращает коленчатый вал двигателя, чтобы запустить его.
4. Пусковое реле — устройство, которое активирует стартер при повороте ключа зажигания.
5. Кабельная система — провода, которые соединяют аккумулятор, стартер и пусковое реле.

При запуске двигателя водитель поворачивает ключ зажигания, что активирует пусковое реле. Пусковое реле передает электрический ток от аккумулятора к стартеру через кабельную систему. Стартер начинает вращать коленчатый вал двигателя, что запускает его работу.

Схема электрической системы стартера Kia Sportage 3 является важной частью автомобиля, которая обеспечивает надежный старт двигателя. Регулярная проверка и обслуживание этой системы помогут предотвратить возможные проблемы и обеспечить надежную работу автомобиля

Электросхемы

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Блоки под капотом

Основной блок

Он расположен в левой части моторного отсека за аккумуляторной батареей.

Схемы с крышки

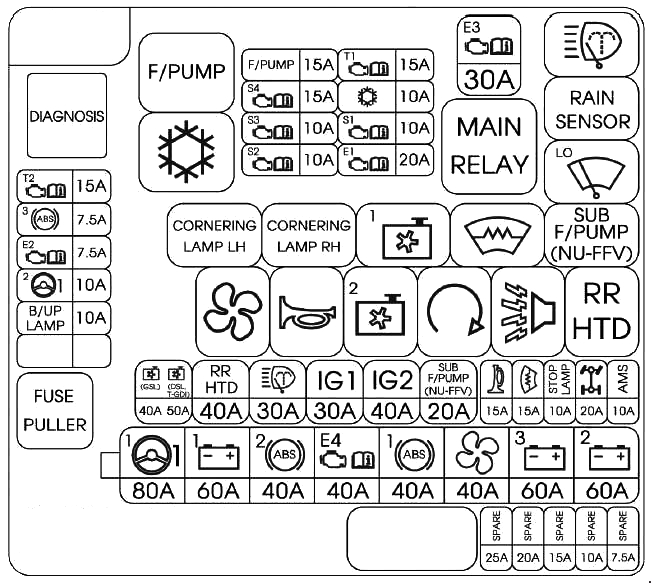

Фото – схема

Обозначение

FL1	80А Электро усилитель руля
FL2	60А Распределительная коробка панели приборов
FL3	40А Блок управления системами ESP и ABS
FL4	40А Коробка EMS
FL5	40А Блок управления системами ESP и ABS
FL6	40А Реле вентилятора печки
FL7	60А Распределительная коробка панели приборов
FL8	60А Распределительная коробка панели приборов
FL9	40А Электро вентилятор системы охлаждения
FL10	40А Обогрев стекла двери задка
FL11	30А Омыватель фар
FL12	40А Выключатель (замок) зажигания
FL.13	40А Пусковое реле, замок зажигания
F14	15А Реле сирены охранной сигнализации
F15	15А Обогрев ветрового стекла
F16	10А Стоп-сигнал
F17	20А Блок управления системой полного привода
F18	20А Катушки зажигания, конденсатор
F19	7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функ­циональный переключатель
F20	7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра
F21	7,5А Переключатель селектора АКП
F22	15А Топливный насос
F23	15А Датчик концентрации кислорода, вентилятор системы охлаждения*. Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления***
F24	10А Кондиционер, форсунки*. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер***
F25	10А Выключатель стоп-сигнала***
F26	15А РСМ* TCM***
F27	10А Кондиционер
F28	10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*. Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пуска­тель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя***
F29	20А Катушки зажигания*, ЕСМ**, ЕСМ***
FL30	30А Реле управления двигателем
R1	Реле топливного насоса
R2	Реле кондиционера
R3	Реле управления двигателем (главное реле)
R4	Реле системы предупреждения об экстренном торможении / Реле омывателя фар
R5	Реле стеклоочистителя (датчик дождя)
R6	Реле стеклоочистителя (медленный режим)
R7	Реле вентилятора
R8	Реле включения звукового сигнала
R9	Реле – высокая скорость электро вентилятора системы охлаждения
R10	Реле обогрева ветрового стекла
R11	Реле управления двигателем
R12	Электро вентилятор климатической системы
R13	Реле включения звукового сигнала
R14	Реле вентилятора охлаждения (низк.)
R15	Реле стартера
R16	Реле звуковой охранной сигнализации
R17	Реле обогрева заднего стекла

* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.

Устанавливается на модели с дизельным двигателем.

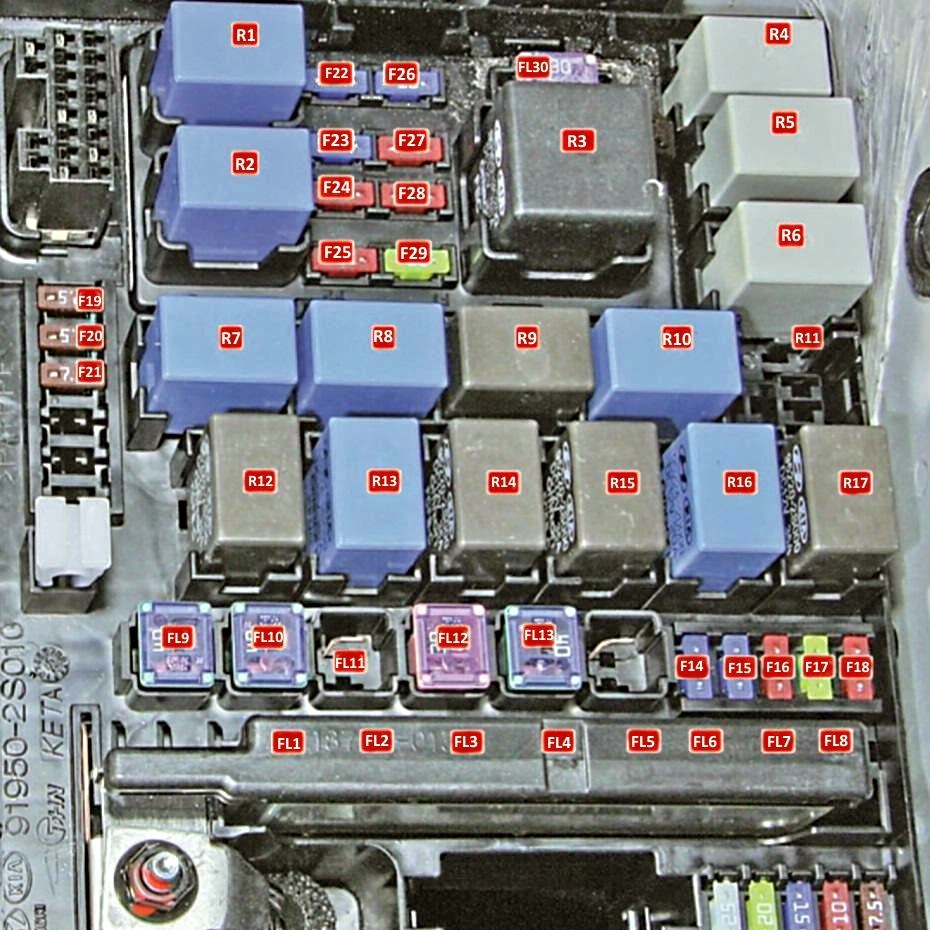

Фото – пример

Схема

Расшифровка

Главный предохранитель

На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

Схема

У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Немного истории автомобиля

Расшифровка абревиатур дана ниже.
Двигатель делали на выбор, — как бензин два двигателя так и дизель был также в двух вариантах.
Для скачивания фотографий на компьютер, — для начала кликните по фото для её увеличения и потом сохраняйте. Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. Немного истории автомобиля Автомобиль прославился у корейцев как первый внедорожник средних размеров.
После 10 лет эксплуатации автомобиля особых проблем не обнаружено. Кто-то делал, но дорого и функция не первой необходимости. Скачай бесплатно для ремонта машины первого поколения.
Про АКБ — да, нет такого а я себе сделал! Подогрев руля штука хорошая, надо будет сделать. Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Если необходимо заменить ремень ГРМ на любом из типов двигателей, то цепочкой меняйте ролики.

Про АКБ — да, нет такого а я себе сделал! Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки. Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Для длинных людей проблем также нет. Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара. Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки. KIA Sportage: краш-тесты Этот автомобиль производили с несколькими кузовами: универсал 5 дверей общей длинной мм; 3х-дверный с короткой базой мм; 3х-дверный с немного удлинённой базой мм.

Из достоинств можно отметить долговечность. Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Объёмы также предоставлялись покупателям, правда только один дизель был 2,2 литра 6,5 л.
Знакомство с Kia Sportage 1 128 л.с. + владелец и эстакада.

Проблемы при оплате банковскими картами

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Kia Sportage, предохранители Kia Sportage, электросхема двигателя Kia Sportage, цветная электросхема Kia Sportage

1. Как пользоваться схемами

Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

(2) Виды разъемов:

В этом разделе представлена следующая информация.

• Изображение разъема, вид спереди (со стороны жгута, не со стороны детали).
• Цвет разъема.
• Номер вывода.
• Цвет провода.
• Назначение вывода.

Каждый вывод на разъеме пронумерован в соответствии с пунктом (3) Вид разъема и порядок нумерации выводов.

Выводы без подключения отмечены тире (-).

(3) Вид разъема и порядок нумерации выводов:

Гнездовая часть разъема	Штыревая часть разъема	Примечание
		Тип части разъема не зависит от формы его корпуса, а от наличия или отсутствия штыревой части соответственно для штыревой или гнездовой частей разъема («папа» и «мама»). Для той или иной части разъема порядок нумерации выводов будет отличаться, как указано слева.
		Для гнездовой части разъема («мама») порядок нумерации – справа налево / сверху вниз. Для штыревой части разъема («папа») порядок нумерации – слева направо / сверху вниз.

Примечание: В любом другом случае вид на все разъемы со стороны выводов.

(4) Расположение компонента:

Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.

(5) Обозначение цвета провода:

Обозначение	Цвет провода
В	черный
Br	коричневый
G	зеленый
Gr	серый
L	синий
Lg	светло-зеленый
T	желтовато-коричневый
O	оранжевый
P	розовый
R	красный
W	белый
Y	желтый
Pp	фиолетовый
LI	светло-синий
X/Y	«X» цвет провода, «Y» цвет полосы на проводе (двухцветный провод)

Примечание: Цифры в обозначении провода означают его диаметр.

(6) Классификация провода:

Жгуты проводов классифицируются по месту расположения в автомобиле.

Символ	Наименование жгута проводов	Расположение
E	Жгут проводов передней части и аккумуляторной батареи	Моторный отсек, передний бампер
M	Главный жгут проводов	Пассажирский салон
F	Напольный жгут проводов	Пол
C	Жгут проводов управления электроотопителем	Моторный отсек, пассажирский салон
R	Жгут проводов двери багажного отделения, потолка, задних датчиков парктроника	Потолок, дверь багажного отделения, бампер
S	Жгуты проводов сидений	Сиденья
D	Дверные жгуты проводов	Двери

Примечание: Обозначение жгута проводов также присутствует на самом жгуте в автомобиле.

(7) Номер разъема:

Обозначение разъема состоит из буквы – обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.

Например:

1. Номер, относящийся к вспомогательному разъему (порядковый номер)

2. Номер, относящийся к главному разъему (порядковый номер)

3. Буква, указывающая на расположение жгута проводов (жгут проводов двигателя)

Примечание: Разъем, служащий для соединения разных жгутов проводов, имеет следующее обозначение.

1. Номер, относящийся к главному разъему (порядковый номер)

2. Задний (Rear) жгут проводов

3. Главный (Main) жгут проводов.

Распределительные блоки также имеют свое обозначение, которое состоит из обозначения жгута проводов, соответствующее его месторасположению, и номера разъема в распределительном блоке.

Например:

1. Обозначение разъема.

2. Сокращение, означающее «Распределительный блок пассажирского салона»

Примечание: Кроме того, на электросхемах можно встретить следующие аббревиатуры: ECM – электронный блок управления двигателем. РCM – электронный блок управления двигателем. TCM – электронный блок управления трансмиссией. BCM – электронный блок управления кузовом автомобиля. SRS – дополнительная система пассивной безопасности (SRS). ESP – электроусилитель рулевого управления. EMS – система управления двигателем. ABS – антиблокировочная система тормозов. Т.к. бензиновые двигатели объемом 2,0 л и 2,4 л конструктивно не отличаются, схемы приведены на примере двигателя объемом 2,0 л (G4KD).

ПОДБОР И УСТАНОВКА АВТОСИГНАЛИЗАЦИИ С АВТОЗАПУСКОМ НА KIA SPORTAGE

Дистанционный запуск двигателя Kia Sportage очень востребованная функция на сегодняшний день.

Не секрет, что в зимний период очень комфортно садиться за руль прогретого автомобиля с теплым салоном.

Именно поэтому автозапуск двигателя автомобиля находится в тренде последних холодных Российских зим.

На сегодняшний день подобрать, купить, а затем установить дистанционный запуск двигателя на Киа Cпортейдж не составляет труда, достаточно обратиться в специализированный сервисный центр Аларм Про и квалифицированный персонал поможет с выбором сигнализации с автозапуском, которая идеально подходит для Вашей машины.

Схема электрической системы освещения Kia Sportage 3

Электрическая система освещения в автомобиле Kia Sportage 3 представляет собой важный компонент, обеспечивающий безопасность и комфорт во время движения в темное время суток. Система освещения включает в себя различные источники света, такие как фары, габаритные огни, стоп-сигналы, поворотники и подсветку салона автомобиля.

Основные компоненты электрической системы освещения Kia Sportage 3:

1. Фары

• Передние фары – предназначены для освещения дороги впереди автомобиля. Включают ближний и дальний свет.
• Противотуманные фары – помогают улучшить видимость в тумане или дожде.
• Дневные ходовые огни – автоматически включаются при включении зажигания и улучшают видимость автомобиля днем.

2. Габаритные огни

• Передние габаритные огни – помогают другим водителям определить ширину автомобиля и его положение на дороге.
• Задние габаритные огни – помогают другим водителям определить ширину автомобиля и его положение на дороге.

3. Тормозные огни

• Тормозные огни – включаются при нажатии на педаль тормоза и предупреждают других водителей о том, что автомобиль замедляется или останавливается.
• Стоп-сигналы – при включении указателя поворота, правые или левые стоп-сигналы мигают.

4. Поворотники

• Передние поворотники – указывают направление поворота автомобиля на дороге.
• Задние поворотники – указывают направление поворота автомобиля на дороге.

5. Подсветка салона

• Внутренние потолочные светильники – освещают салон автомобиля для удобства пассажиров.
• Подсветка приборной панели – обеспечивает освещение основных показателей на приборной панели в темное время суток.
• Подсветка ног – предназначена для создания атмосферной освещенности в салоне автомобиля.

Каждый из компонентов электрической системы освещения подключен к соответствующим предохранителям, реле и выключателям, которые обеспечивают надежную и безопасную работу системы

Правильное функционирование всей системы освещения важно для обеспечения безопасности водителя и других участников дорожного движения

Автозапуск на KIA Sportage

Бесключевой запуск KIA Sportage возможно реализовать с помощью ряда сигнализаций StarLine и Pandora. При чем данный функционал доступен даже на некоторых бюджетных моделях охранных устройств, таких как StarLine A93 2CAN+2LIN

Вы получаете дополнительные возможности по управлению автомобилем без ухудшения защитных возможностей. При этом, организация автозапуска не требует использования запасного ключа или внешнего обходчика штатного иммобилазера.

При использовании сигнализаций, не поддерживающих бесключевой обход штатного иммобилайзера «из коробки», специалисты Автостудио предложат вам сторонний обходчик iDatalink Start Can, наиболее подходящий для работы с системой защиты Спортейджа.

Получить консультацию по выбору охранных устройств вы можете совершенно бесплатно по любому телефону, указанному на сайте Автостудио. Также вы можете записаться на установку сигнализации, выбрав удобное для вас место и время проведения работ. А если у вас есть вопрос, вы можете его задать прямо сейчас в онлайн-чате

Механическая защита Kia Sportage

Комплексная защита КИА подразумевает установку надежной сигнализации с двухсторонней связью и возможностью идентификации владельца по метке, с одновременным отключением личинки замка и установкой кожуха на разъем двери.

Электромеханический замок капота защитит подкапотное пространство, сирену и ЭБУ автомобиля, а заблокированный диагностический разъем не позволит преступникам прописать свои ключи и обойти штатный иммобилайзер. Кроме того, мы можем установить на него специальный защитный кожух.

Кожух может быть установлен также на блок сертификации ключей, отвечающий за распознавание ключа-метки, а также на ЭБУ Спортейджа.

Отключение штатного радиоканала – рекомендуемая нами мера защиты на автомобилях с системой Keyless Go. Это позволит защитить его от использования «удочки»-ретранслятора.

Установка замка-блокиратора рулевого вала Гарант, защита остекления с помощью специальной пленки и нанесения противоугонной маркировки на них, автономного радиомаяка являются дополнительными способами усиления защиты вашего автомобиля.

В любом случае, специалисты Автостудио предложат вам наиболее подходящий комплекс мер и механизмов для организации защиты от угона автомобиля.
