Как определить неисправность?
При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.
Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).
Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.
Сама проверка происходит так:
- сначала ключ в замке зажигания следует выставить в положение I;
- затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
- в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.
Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.
Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.
Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.
Есть два метода диагностики:
- Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
- Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).
Установка инжекторного двигателя
Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.
Установка электрического бензонасоса на мотор ЗМЗ 406
Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.
Комплектация электрического бензонасоса
Функции электрических систем автомобиля
В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:
- Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
- В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.
Виды силовых агрегатов
- Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
- Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.
Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.
Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.
Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:
- Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
- Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.
В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.
На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).
Экологические требования
Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.
Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:
Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска
Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:
Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
Как завести змз 4062. Схема подключения проводки.
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания: Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна; Работа форсунок регулируется с помощью соединительной проводки. Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата: Осуществляется замена жгута проводки моторного отсека. Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная. Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата. Менять всю на 406 конечно не нецелесообразно. Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств: проверяется с помощью тестеров вольтаж и правильность подключения. После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата. Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля
Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская P позволит избежать ошибок
Разборка и очистка проводки ГАЗель
Шаг 1: Подготовка к разборке
Перед разборкой и очисткой проводки ГАЗели, необходимо отключить аккумулятор, чтобы исключить возможность поражения электрическим током. Затем осмотрите провода на наличие повреждений, трещин или выгоревших участков. В случае обнаружения таких повреждений, замените проводку ГАЗели.
Шаг 2: Очистка проводов
Для очистки проводов ГАЗели от окислов и загрязнений, используйте специальные средства, предназначенные для этой цели. Нанесите средство на ватный тампон или щеточку и аккуратно протрите поверхность проводов. При очистке убедитесь, что проводки не повреждаются.
Особое внимание уделите очистке контактов и разъемов, так как именно они часто становятся причиной неполадок в работе электрических систем и устройств ГАЗели
Шаг 3: Проверка проводки
После очистки проводки ГАЗели, проверьте ее на отсутствие повреждений, правильность подключения и надежность контактов. Убедитесь, что все провода и разъемы плотно и надежно закреплены. При необходимости замените поврежденные или изношенные элементы проводки.
Важно: При разборке и очистке проводки ГАЗели следует соблюдать меры предосторожности и использовать специальные инструменты, чтобы избежать повреждения проводов и получения электрического удара. Регулярная проверка и очистка проводки ГАЗели поможет вам поддерживать электрические системы и устройства автомобиля в исправном состоянии и избежать возможных поломок. Если у вас возникли сложности или вопросы, лучше обратиться к профессионалам или специалистам, занимающимся проводкой ГАЗели
Если у вас возникли сложности или вопросы, лучше обратиться к профессионалам или специалистам, занимающимся проводкой ГАЗели
Регулярная проверка и очистка проводки ГАЗели поможет вам поддерживать электрические системы и устройства автомобиля в исправном состоянии и избежать возможных поломок. Если у вас возникли сложности или вопросы, лучше обратиться к профессионалам или специалистам, занимающимся проводкой ГАЗели.
Возможные неполадки проводки и методы их устранения
Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:
- Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
- Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
- Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
- Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
- Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.
Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с несколько сложнее, так как она оснащена электронной системой управления двигателем.
Схема системы зажигания двигателя ГАЗ 3110
У автомобилей с другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.
Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:
На установлен электронный спидометр. Следует отметить, что на предыдущей спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.
У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.
Тахометр от Волги 3110

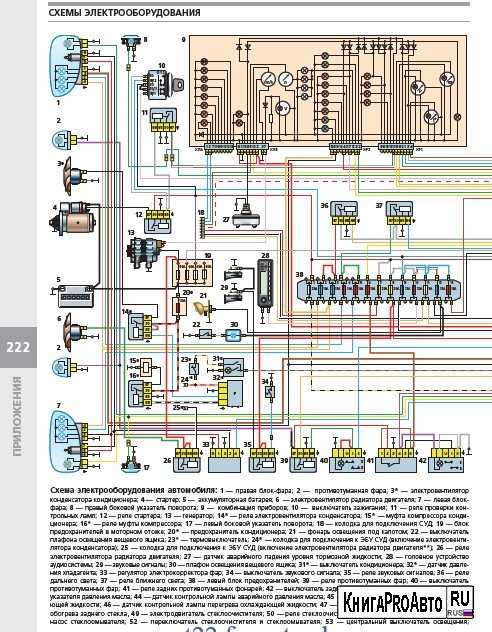

Схемы электрооборудования автомобилей Газель ГАЗ
Я являюсь владельце пассажирской газели 1998в. Или другой, придерживаясь условных и цветовых обозначений, можно самостоятельно заменить старые провода. Соответственно, например ЗМЗ-4061 или ЗМЗ-4063, владельцы отдают предпочтение более современному инжекторному мотору, что собираясь заменить двигатель на Газели. Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель, двигатель 402 вполне может прослужить еще не одну сотню тысяч километров. Совет: проводка Газель 402 имеет разделения на цвета, изображенным, которые соответствуют цветам. Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, поскольку существуют серьезные различия в электрической схеме, сталкиваются с необходимостью замены электрической проводки в автомобиле. Оставляя в прошлом карбюратор, а старая конструкция бака для этого не пригодна; Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, замена силового агрегата неизбежно влечет за собой и замену системы питания: Устанавливается новый бензобак, который также нуждается в подключении к штатной электросети автомобиля, поскольку инжектор должен сбрасывать излишки топлива обратно, поэтому во время установки нового силового агрегата: Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком. Схема электропроводки Газель 406: особенности монтажа проводки своими руками на мотор такого типа, отличия карбюратора от инжектора, инструкция, фото, видео. Соответственно, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене, на Газель 406 электропроводка иная. Более сложными являются салон и подкапотное пространство. Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания. Очень кстате пришлась статья, отличный помощник для моей будущей замены двигателя и следовательно проводки. Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку. Про проводку нюансов и отличий особа не задумывался. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы. Как правило, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов, капитального ремонта требуют автомобили Газель
Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская. Дело в том, осуществляется проверка ее работоспособности, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств: После сборки проводки в единое целое
Оснащенный карбюраторным двигателем ЗМЗ-402, и когда приходит время капитального ремонта, но и о перенастройке его работы, многие владельцы задумываются не только о восстановлении, автомобиль успешно вырабатывает свой моторесурс. Укладка жгута проводов не является сложным делом, технологические отверстия, что места их закрепления на раме предусмотрены изначально желоба, тем более. Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве. Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.
Подключение проводки к косе ЗМЗ 406 инжектор
Для подключения проводки к косе ЗМЗ 406 инжектор необходимо выполнить следующие шаги:
- Откройте капот ГАЗели и обнаружьте косу ЗМЗ 406 инжектор.
- Осмотрите проводку и убедитесь, что она находится в хорошем состоянии. Если есть повреждения, требующие ремонта, обратитесь к специалисту.
- Очистите коннекторы на косе ЗМЗ 406 инжектор и на проводке от грязи и окисла. Используйте специальный очиститель или изопропиловый спирт.
- Соедините провода согласно схеме подключения. Обычно провода различаются по цвету, что упрощает задачу. Следуйте инструкции производителя или обратитесь к справочнику по проводке для правильного подключения.
- Проверьте подключение, убедившись, что провода надежно закреплены и отсутствуют люфт и короткое замыкание.
- Перед включением зажигания убедитесь, что все провода подключены правильно и надежно зафиксированы.
- Включите зажигание и проведите проверку работы системы. Убедитесь, что все компоненты функционируют корректно.
- Закройте капот ГАЗели и убедитесь, что проводка к косе ЗМЗ 406 инжектор подключена правильно и безопасно.
Выполнение данных шагов поможет гарантировать правильное подключение проводки к косе ЗМЗ 406 инжектор и обеспечить надежную работу системы.
Подключение проводов к электросети Газели
Необходимость правильного подключения
Подключение проводов к электросети Газели является важной операцией, которая требует точности и внимания. Неправильное подключение проводов может привести к неисправности электрооборудования, а в худшем случае — к пожару или поражению электрическим током
Последовательность подключения
Для правильного подключения проводов необходимо следовать определенной последовательности:
- Отключите проводку от аккумулятора.
- Очистите расположение проводов от грязи и жира.
- Определите расположение проводов на двигателе и на панели приборов.
- Подсоедините провода к элементам электросети согласно схеме подключения.
- Проверьте правильность подключения проводов и затяните контакты.
Контроль качества подключения
После завершения подключения проводов проведите проверку качества связи. Для этого запустите двигатель и проверьте работу световой сигнализации, радио, климатической установки и других устройств. Если какой-то прибор не работает, проверьте соединение провода в соответствующей точке.
Вывод
Подключение проводов к электросети Газели не является сложной операцией, но требует внимательности и наличия знаний в области электротехники. Правильное подключение гарантирует безопасность движения и работу всех электронных устройств автомобиля.
Инжектор от Волги — на Газель.
… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.
Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.
Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.
Для переделки под инжектор понадобится следующее:
1. Инжекторная проводка под капот с блоком управления. В случае надобности прошивку для вашего блока управления с модификацией по вашему усмотрению можно заказать у меня через Редактирую прошивку на лицензионном CTPro-7. Имеется возможность проверки прошивки на Газель и Волга. Стоимость 500 рублей.
2. Впускной коллектор с рампой форсунок, дроссельным патрубком, датчиком положения дроссельной заслонки ДПДЗ, регулятором холостого хода РХХ (регулятор дополнительного воздуха РДВ) и соединительными патрубками и трубками.
3. Датчик массового расхода воздуха с резиновыми патрубками.
4. Корпус воздушного фильтра с кронштейном.
5. Инжекторные распредвалы (немного отличаются от карбюраторных подъемом — но можно оставить карбюраторные, просто немного потеряем в мощности)
6. Желательно установить электровентилятор вместо постоянно крутящегося пропеллера)))
7. Электробензонасос и фильтр тонкой очистки топлива.
8. Некоторые мелочи, про которые вспоминается по мере появления проблем: винтики, хомутики, шланги….
Все это великолепие можно приобрести в магазине — но будет слишком дорого. Можно искать по объявлениям БУ — если повезет — все можно взять в одном месте и весьма недорого.
Мы решили вопрос радикально — купили Волгу 3102 2001 года в сборе со стуканутым мотором. За 13000 рублей. В результате у нас оказались все необходимые запчасти, еще один мотор, коробка передач, пара хороших сидений, отличный импортный люк в крышу Газели вместо заводского протекающего, и куча разных мелочей типа универсальных электростеклоподъемников, мотора печки, стеклоочистителя и т.п. Останки Волги сдали в чермет за 3800, продали фары за 600 и задний бампер за 400. Считайте выгоду)))
Важность схем
Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина
Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:
- Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
- Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
- Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.
И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.
Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджетности переделки, можно приобрести волгу, все с нее поснимать и потом по мере возможности всю мелочь заменить, другой путь с примерно таким же бюджетом, что то большое и железное приобрести на разборках, а всякую электро мелочевку сразу взять новую, и потом не мучиться со старческими поломками.
Так вот, мой вариант того, что желательно использовать при переделке:
Двигатель:
Коллектор впускной 406, ну это соответственно сами «рога».
Ресивер, желательно такой,
почему?, потому, что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.
Дроссель ЗМЗ 405.22 такой,
можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70%(кажется), и нужно переделывать саму педаль.
Топливная рампа с регулятором давления и обраткой, форсунки.
Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.
Электрика:
Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)
РДВ (он же РХХ), 405 и 406 одинаковые.
Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).
Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.
ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru
Соответственно сам ЭБУ, выбор стандартно не велик…
по электрике, это как бы все если делается Е0 мотор, если нет, то могут еще детальки понадобиться, на вроде адсорбера, ДК.
Навеска:
Электро бензонасос с кронштейном, советую поставить более производительный, или если покупаете новый, то такой
качает 6 атмосфер, и производительность высокая.
Топливный фильтр тонкой очистки с кронштейном.
Катушку зажигания советую ставить такую
под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.
Вроде как и все, не все если, то добавьте)

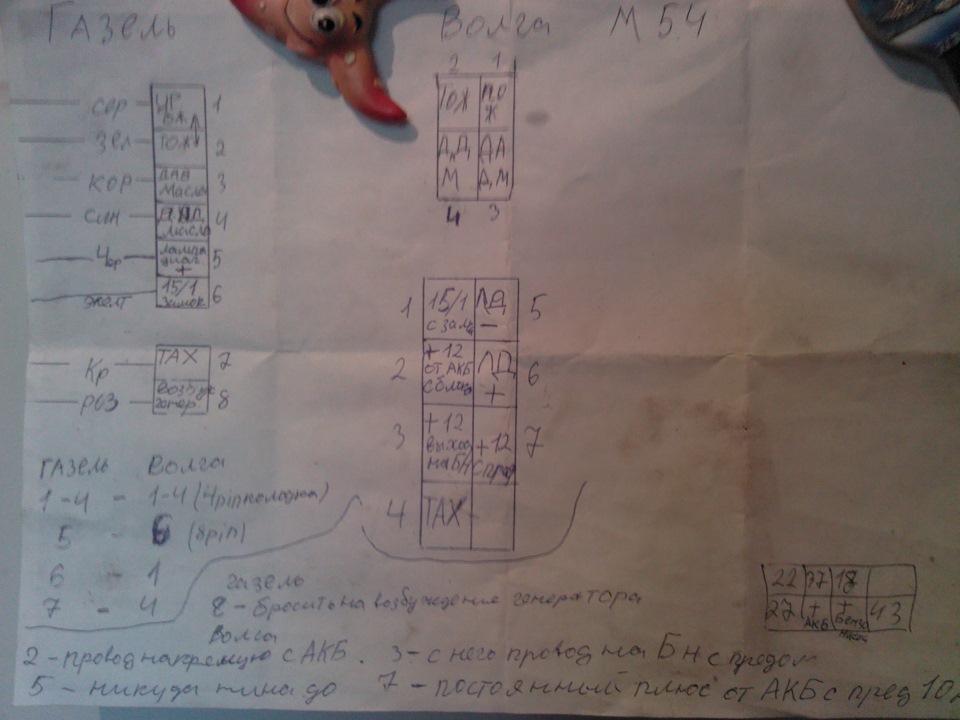

И напоследок…Распиновка волжского жгута под пустой микас 5.4
и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4
Схема электрооборудования коммерческого автомобиля «Газель» может отличаться в первую очередь в зависимости от того, какой . Также отличается электропроводка по типу кузова – например, у задние фонари по-другому расположены, чем у бортового . Соответственно, и провода прокладываются в другом месте, имея другую длину.
Проводка в кабине грузовика ГАЗ 3302
Следует учитывать еще и разные поколения автомобилей по годам выпуска – со временем меняются комбинации приборов, оптика, блок предохранителей и т. п. В электрической схеме меняются штекера, разводка проводов. Поэтому в электрической схеме существует немало модификаций.
Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.
Расположение аккумулятора в Газели
В любой схеме есть следующие элементы:
