Как самостоятельно провести диагностику калины и приоры: сам себе автодоктор

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Где находится OBD 2?

Описание видов разъемов

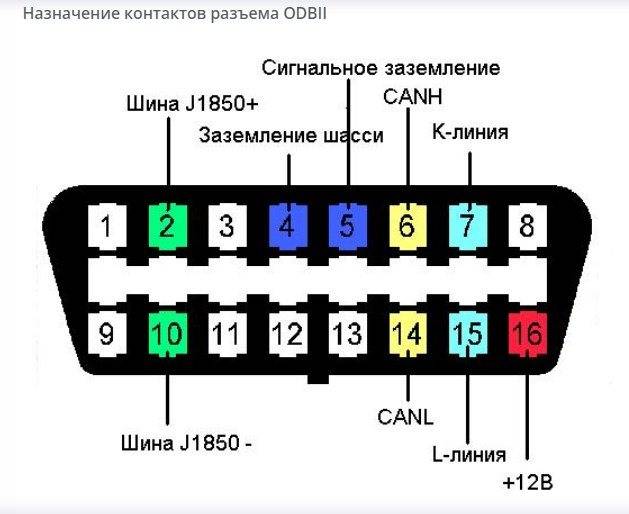

Распиновка OBD 2

Комментарии и Отзывы

Что делать, чтобы ELM327 соединился с ЭБУ?

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Для начала надо выполнить диагностику целостности контактов и произвести очистку разъема, после чего попробовать осуществить подключение по беспроводной связи. При необходимости нужно воспользоваться специальным переходником. Место расположения диагностического разъема рекомендуется уточнить в сервисном руководстве. Если устройство успешно подключится к OBD, надо произвести запуск силового агрегата. После старта мотора блок управления либо определит адаптер, либо нет. Затем надо произвести синхронизацию адаптера со смартфоном или компьютером. Мобильное устройство должно функционировать на платформе Андроид, поскольку с другими операционными системами прибор не работает. Синхронизация осуществляется с использованием беспроводного канала связи Блютуз. Для этого надо войти в настройки канала и включить его, выполнив поиск доступных устройств. После того, как телефон выявит устройство, к нему надо будет подключиться, используя определенный код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789. Если соединение было выполнено успешно, нужно запустить на мобильном устройстве программу для диагностики. Настройка утилиты осуществляется с учетом особенностей и технических параметров автомобиля

На этом этапе важно следовать данным, указанным в инструкции. Если все действия выполнены правильно, то утилита начинает процедуру диагностики

Программа выдаст информацию касательно работы силового агрегата и основных систем, расположенных в автомобиле, включая все контроллеры и регуляторы. В случае, если синхронизация не была успешной и ELM327 не подключается к ЭБУ, необходимо добавить строки инициализации. Последние строго индивидуальны и могут применяться на определенных моделях транспортных средств, их нужно добавляться вручную

Все строки инициализации указываются в сервисном руководстве или в Сети.

В случае, если синхронизация не была успешной и ELM327 не подключается к ЭБУ, необходимо добавить строки инициализации. Последние строго индивидуальны и могут применяться на определенных моделях транспортных средств, их нужно добавляться вручную. Все строки инициализации указываются в сервисном руководстве или в Сети.

Что делать, если подключиться не удается?

Действия по устранению проблемы:

1. В машине включается зажигание, если системы была отключена. Запускать двигатель на данном этапе не нужно.

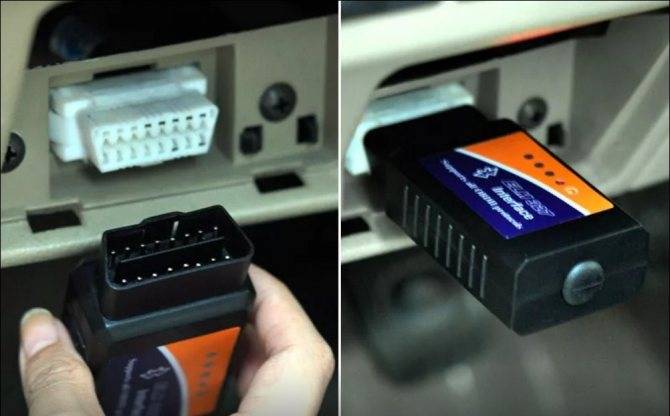

2. Диагностическое устройство вставляется максимально плотно в разъем ОБД2. Надо учитывать, что контактные элементы питания на оборудовании более длинные по сравнению с остальными, поэтому светодиодная лампочка может гореть и при отключенных сигнальных пинах.
3. Затем нужно перебрать все протоколы, поддерживаемые диагностическим устройством. Для этого необходимо войти в подменю Опции/Коммуникации (Подключения) и изменить значение поля Протокол. Некоторые утилиты не могут работать с последовательными выходами КОМ16 или КОМ8. Поэтому пользователь может переназначить номер последовательного элемента в «Диспетчере устройств».
4. Если после всех действий, проблему устранить не получилось, то вероятнее всего, она заключается в самом оборудовании.

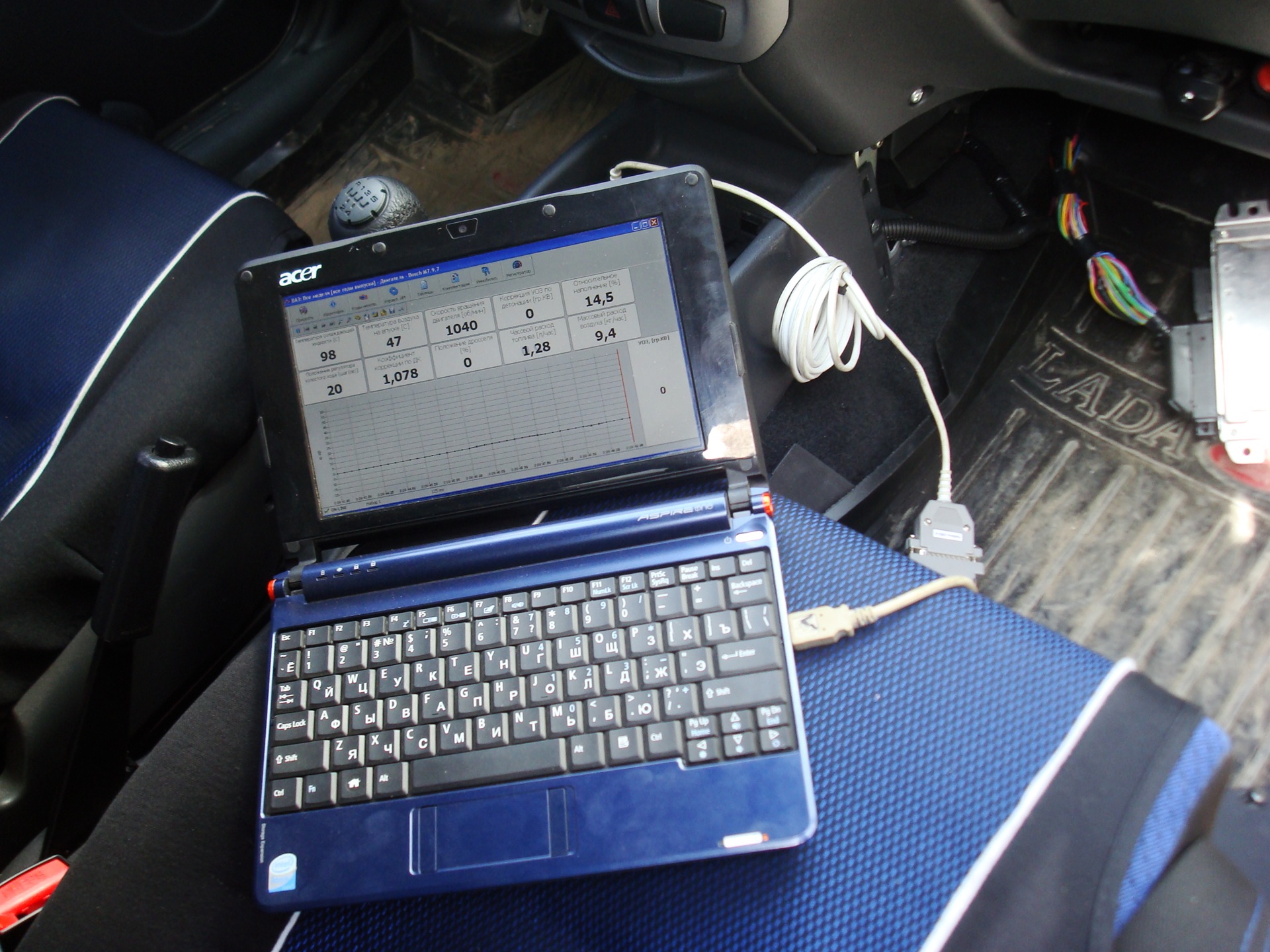

Процесс диагностики с помощью ноутбука

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

1. Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
2. Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
3. Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
4. После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
5. Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
6. Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
7. Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
8. После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

Видео «Как можно произвести диагностику Калины без ноутбука?»

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

На автомобиле Калина диагностический разъем выполняет важные функции. Почти все современные автомобили оборудованы электронным блоком управления и системой самодиагностики. Это мини-компьютер, запрограммированный на выполнение определенных функций. Ужесточение правил при прохождении ТО повлекло за собой появление особых устройств. Оснащенная электронными системами Лада Калина диагностический разъем тоже получила.

Показатели диагностики

1. Напряжение на клеммах аккумулятора. Для проверки этого показания необходимо немедленно задействовать все токоприемники, имеющиеся в автомобиле Lada Kalina. Типичный уровень напряжения составляет 14-15,5 В. Если параметр ниже этого значения, необходимо тщательно проверить цепи.
2. Общий расход воздуха, всасываемый двигателем. Эта процедура проверки требует высоких оборотов двигателя (до 5 тыс. об/мин). Если при этих частотах вращения коленчатого вала показания достигают 220-250 км/ч, это означает, что измеритель массового расхода воздуха работает правильно.
3. Длительность импульса впрыска. Необходимо проверить расхождение с помощью складного правила при работе двигателя в различных режимах. Обороты холостого хода подвержены определенным колебаниям в пределах от 3 до 5 единиц, а при скоростях, приближающихся к максимальным параметрам, от 15 до 20. Поэтому, если эти пределы не соблюдаются, возникает проблема.
4. Содержание кислорода (ALAM1). Он составляет 0,7 вольт и выражается в виде электрического эквивалента, производимого соответствующим зондом (Lambda). Когда это значение достигнуто, это означает, что между устройством и датчиком существует постоянная обратная связь.
5. Количество шагов, генерируемых регулятором холостого хода (FSM) автомобиля Lada Kalina 2. Это значение достигает 40-60 импульсов на холостом ходу, 150-180 при увеличении скорости.
6. Расчет расхода топлива. Значение включает в себя ряд параметров, для считывания которых требуется специальное оборудование и специализированный диагност. Владелец автомобиля может самостоятельно фиксировать только одну величину — расход в единицу времени. На холостом ходу это значение находится в диапазоне 0,6-0,9 л/ч.

Особый привет хочется отдать конструктору АвтоВАЗа, который придумал такой дизайн этого блока. На мой взгляд, это худшее место, о котором можно подумать. Убедитесь в этом сами.

Блок управления расположен под перчаточным ящиком пассажира и скрыт под обивкой. Накладка крепится к кузову с правой стороны с помощью самореза.

• Если радиатор в кабине протекает, антифриз попадает прямо в блок управления и повреждает его почти на 100%. И это несмотря на то, что на Lada Granta установлен качественный импортный радиатор Visteon.
• Как вы правильно заметили, под капот может просочиться вода. Резиновые заглушки автомобиля Lada Granta не отличаются хорошим качеством. Если они высохнут, вода попадет в блок управления. Чтобы избежать этого, проверьте состояние резиновой заглушки.
• Если дренажное отверстие (как показано на видео ниже) заблокировано, вода может попасть в салон.

Как видите, расположение блока управления на Granta не самое удачное! Поэтому нам остается только смириться с этим.

Зачем нужна диагностика?

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:

1. Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
2. На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
3. При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
4. Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Приложение

Такие программы можно условно разделить на универсальные, которые подходят для любых современных машин, и специальные, предназначенные для конкретных марок автомобилей. Данные приложения предназначаются для смартфонов, использующих операционные системы Android и iOS.

Их можно подключить с помощью беспроводного адаптера. Программы второй группы позволяют сделать более точную глубокую диагностику транспортного средства. Поэтому их чаще применяют в крупных сервисах и мастерских. Их цена начинается от 36000 рублей.

OBD Авто Доктор

Сначала рекомендуется установить Bluetooth OBD-переходник. С другой стороны, данное приложение предусматривает GPS-режим, который работает при отсутствии подключения к адаптеру, установленному на OBD. В этом случае считываются данные бортового компьютера и передаются для обработки на смартфон.

С помощью данного ПО можно:

• контролировать расход топлива;
• получать информацию об ошибках;
• отслеживать работу мотора в реальном времени по графикам изменения рабочих параметров;
• вести журнал сервиса, заправок, покупок, сбрасывать ошибки.

Также здесь имеется режим для ручной настройки адаптера. Подходит для устройств с Android .

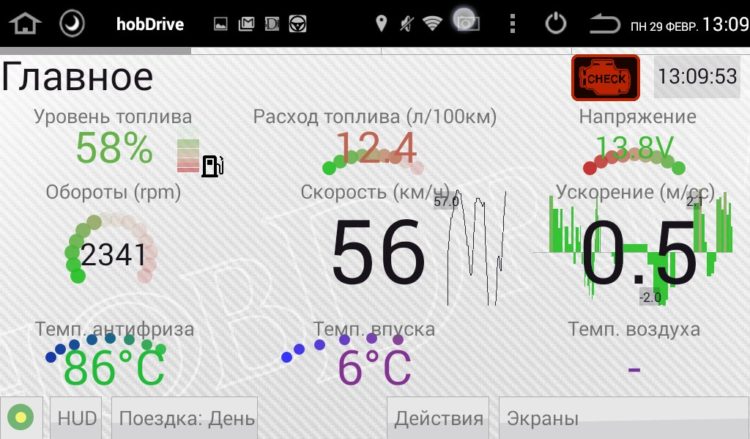

HobDrive

Это ОП использует переходник ELM327, а также систему GPS-датчиков для получения комплексной информации для обработки бортовым компьютером. Это приложение подходит для устройств на базе Android и iOS.

• производит диагностику силового агрегата;
• анализирует показания датчиков транспортного средства;
• планирует оптимальный маршрут, расход топлива.

При этом его полная версия производит непрерывное отслеживание ошибок при работе транспортного средства.

Check Engine

Считается, что данное операционное приложение под андроид использует для своей работы самую полную базу, которая дает возможность работать без подключения к интернету, а также использовать русский язык для описания расшифровок ошибок, полученных с помощью сканера. Кроме того, здесь реализуется возможность делиться расшифровками через социальные сети интернета.

Виды диагностики

Существует несколько способов и средств диагностики Лады Калины.

• С помощью приборной панели,
• На заправочной станции,
• с помощью прибора ELM-327,

Диагностика на приборной панели

Этот тип диагностики довольно распространен, но имеет много недостатков. При таком виде диагностики невозможно определить причину повреждения автомобиля. Приборная панель выводит только комбинацию цифр, предположительно с кодом неисправности, но обычно такие виды диагностики имеют большую погрешность и часто ошибаются.

Диагностика на сто

Этот вид диагностики является одним из самых правильных. При диагностике на станции к вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет неисправность в вашем автомобиле. Большим недостатком этого метода является стоимость: мастера берут за свою работу более 1000 рублей за одно устройство, подключаемое к автомобилю.

Диагностика с помощью елм-327

Китайским мастерам удалось создать устройство размером чуть больше спичечного коробка, которое практически не уступает более дорогим профессиональным сканерам. Поскольку разъем OBD-2 широко используется, сканер ELM-327 подходит ко многим автомобилям.

Стоимость сканера на сайте AlieXpress составляет от $5 до $10, что эквивалентно разовой диагностике на месте.

Устройство выпускается в двух версиях — 1.5 и 2.1. Для работы с отечественными автомобилями необходимо приобрести версию ELM-327 v1.5. Версия 2.1 дешевле, но отказывается работать с отечественными блоками управления двигателем.

При покупке необходимо знать, с какой операционной системой работает ваш смартфон, так как этот сканер будет работать с вашим смартфоном. Если у вас iPhone, вам следует приобрести сканер с Wi-Fi, если у вас смартфон на базе Android, вам следует приобрести сканер с Bluetooth.

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В. Подключите устройство к ПК, должен зажечься индикатор питания 5В. Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер https://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике

Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства

В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.. Адаптер ВМ9213 работает на ПК так же с программой KWP

Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

• просмотр и изучение кодов;
• выяснение рабочих характеристик системы управления;
• чистка диагностических результатов;
• анализ датчиков с показателем кислорода;
• запросы на результат диагностирования во время движения автомобиля;
• управление исполнительными механизмами;
• просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

• масса или заземление с гнездом четыре и пять;
• постоянное 12 Вольт – 16;
• гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии

В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

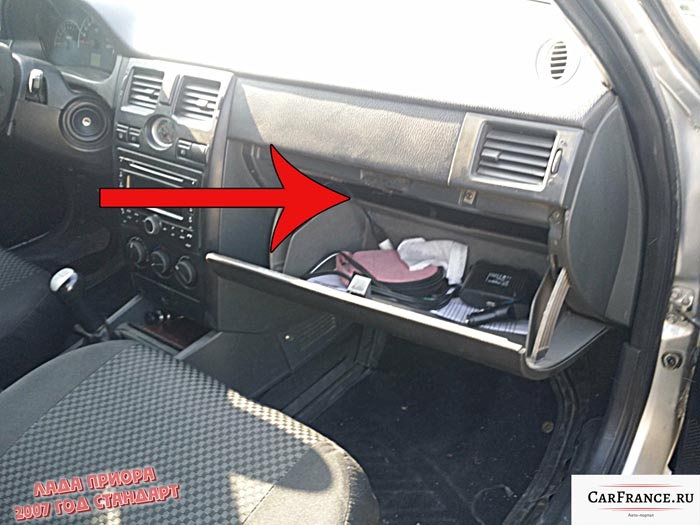

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

1. Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
2. Бардачок должен висеть на пластмассовых направляющих с каждого бока.
3. Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
4. Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.

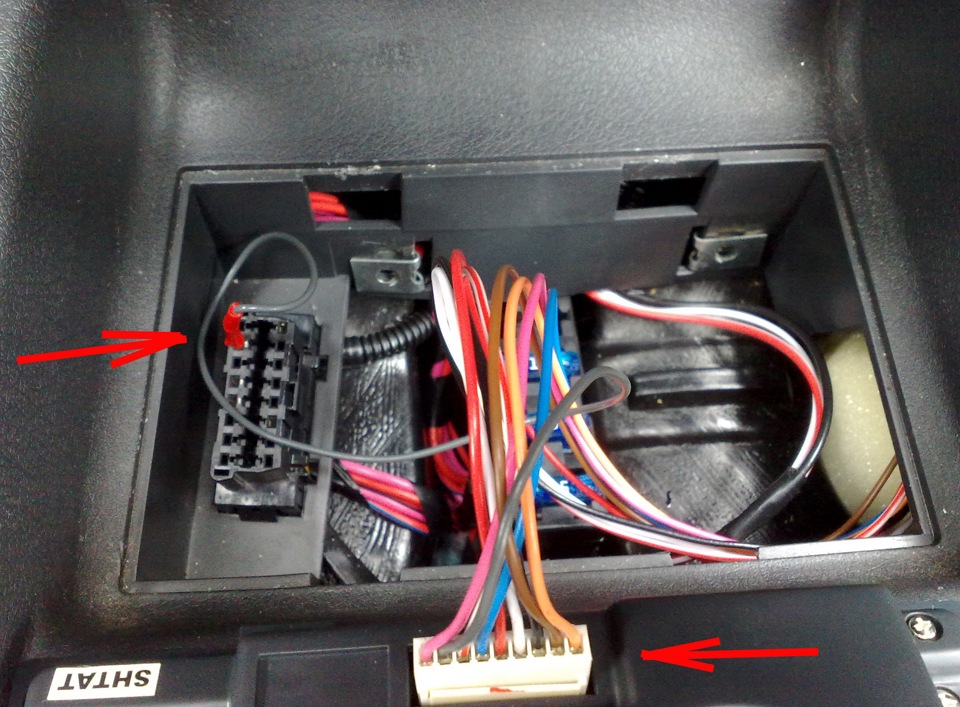

5. Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

• регулировка топливной подачи;
• поиск поломок в трансмиссии и соседних структурах;
• определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Что такое диагностический разъем по стандарту OBD2

Замена верхней опоры двигателя Приора гитара

p, blockquote 5,0,0,0,0 —>

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

p, blockquote 6,0,0,0,0 —>

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

p, blockquote 8,0,0,0,0 —>

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

p, blockquote 9,0,0,0,0 —>

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

p, blockquote 10,0,0,0,0 —>

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

p, blockquote 11,0,0,0,0 —>

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

p, blockquote 12,0,0,0,0 —>

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

p, blockquote 13,0,1,0,0 —>

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

p, blockquote 15,0,0,0,0 —>

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

p, blockquote 16,0,0,0,0 —>

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

p, blockquote 17,0,0,0,0 —>

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Необходимые инструменты, материалы и программы

Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней. Для обеспечения правильного диагностирования вам потребуются следующие устройства:

1. Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
2. Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
3. K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Что Вы от этого получите.

Большинство автомобилей с начала 1980-х годов имеют бортовые компьютеры, которые снабжены бортовым диагностическим разъемом (OBD). Начиная с 1996 года во многих автомашинах стали появляться новые дополнительные разъемы с современным стандартом подключения OBD-II, которые стали совместимы с любыми персональными компьютерами. Стоит отметить, что в те еще времена с данными блока управления автомобилем или двигателем мало что можно было бы серьезного предпринять (сделать), тем-более с помощью тех обычных ПК. Для того, чтобы сделать в то время анализ данных с электронных систем автомобиля, необходимо было иметь дорогостоящее профессиональное оборудование. Но к нашему счастью мы сегодня все живем уже в будущем по отношению к прошедшему (тому) времени.

Благодаря тем же данным, которые постоянно генерирует компьютер современного автомобиля, можно отслеживать с помощью установленных специальных приложений на смартфоне все что угодно. Эти программы помогут сделать Ваше управление автомашиной более лучшим и позволят вам сэкономить даже деньги.

Вот пример некоторых данных, которые можно получить на смартфон:

Отслеживание эффективности вождения для экономии топлива: -многие из нас (вас) во время вождения слишком резко тормозят, или слишком быстро разгоняются, или часто ездят на повышенных оборотах двигателя. Подобная манера управления машиной повышает потребление топлива. Такие программы для смартфонов как «Dash» и «Automatic» помогут и подскажут Вам, что вы должны изменить в своей манере вождения, чтобы добиться в дальнейшем существенной экономии топлива. Так же эти приложения помогут Вам (водителям) высчитать свои расходы на топливо при поездках на определенное установленное расстояние.

Также, помогут узнать, где припаркован Ваш автомобиль: -Такие программы как «Dash» и «Automatic» предназначенные для смартфонов или планшетов помогут узнать, где Вы припарковали свой автомобиль (если вы вдруг забыли). В интеграции с картами «Google» Вы сможете не просто узнать, где стоит Ваш автомобиль, но и даже уточнить а далее проложить короткий путь к машине. На первый взгляд такая возможность программы покажется абсурдной. Но не спешите так думать, по статистике 30% автомобилистов при посещении крупных торговых центров как правило, просто забывают о том, где припарковали свой автомобиль. Такая вот друзья статистика.

Узнать причину появления значка двигателя (символа) «Check»: -Появление символа на приборной панели «Чек» двигателя может быть связана с сотней различных причин. Не смотря на то, что большинство серьезных поломок автомобиля, которые становятся причиной появления «Check» двигателя требуется квалицированная помощь автомеханика, то с помощью смартфона и специальной программы Вы сможете некоторые некритичные и не представляющие опасности ошибки приведшие к появлению значка мотора на приборной панели, просто сбросить. Подключившись таким образом к OBD разъему компьютера автомобиля Вы для себя сможете узнать, что пошло не так и что привело к появлению значка «ошибки двигателя», а далее сможете предпринять все необходимое, чтобы убрать эту ошибку.

Вот несколько конкретных шагов, что необходимо сделать для того, чтобы сделать диагностику своему автомобилю самостоятельно и узнать о нем всю информацию, которая скрыта от Ваших глаз и хранится в компьютере.
