Где находится диагностический разъем лада гранта

Месторасположение диагностического разъёма в моей Гранте (фото)

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем:  Почему пропадает давление моторного масла в двигателе?

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Где находится диагностический разъем лада гранта

Повторимся, для выполнения диагностической процедуры в автомобиле Лада Калина вам понадобится набор следующих средств:

• ноутбук или иное сканирующее устройство;
• адаптер (в качестве модной сегодня альтернативы владельцы используют «Bluetooth» — соединение);
• диагностирующий программный продукт.

Теперь можно отыскать диагностический разъем автомобиля. В Лада Калина его расположение в весьма подходящем месте, поблизости к рычагу трансмиссии. Сама розетка закрыта крышкой из пластика, у которой присутствуют защелки. Во втором поколении Калина имеет диагностический разъем, которого расположение со своей крышкой, то есть сразу подсоединился и сканируешь.

Найдя разъем диагностики, соединяем его с адаптером. Эту манипуляцию осуществляем на выключенном зажигании. Когда владелец Лада Калина применяет проводной адаптер, то второй его край, оснащенный «USB» — разъемом, подключаем к соответствующему гнезду в ноутбуке.

Запускаем диагностирующий софт на устройстве. Программа потребует драйверов. Как правило, они продаются вместе с программным средством в комплекте (на диске). Переходим в режим «установить соединение». Убедившись в успешной коммутации, включаем зажигание и наблюдаем. Программа начинает процесс диагностирования.

При самостоятельной диагностике владельцу Лада Калина следует знать, что присутствуют стандартные пределы параметров и показателей, считываемых с электронных систем авто. На регламентные значения рекомендуем ориентироваться, дабы заиметь понимание в корректности функционирования узлов, подвергаемых процессу диагностики. Во время сканирующей процедуры мотор должен находиться в режиме холостого хода. Теперь каждый из полученных параметров сравниваем с заявленными характеристиками, подразумевающими штатное функционирование систем автомобиля. Если наблюдаются расхождения со стандартными значениями более чем на 20%, то все узлы или компоненты, которые сигнализируют о таких сбоях, подлежат ремонту, а при его невозможности, замене.

При обнаружении блоком управления ошибки на приборной панели засвечивается символ «check engine». Такое явление должно заставить владельца выполнить диагностирующее действие. Каждой ошибке свойственен собственный код, расшифровку которого возможно отыскать на специализированном сайте в сети. Сам софт обладает соответствующим разделом, где данные ошибки можно просматривать. Иногда случаются моменты, при которых программный комплекс не способен распознать факт присутствия ошибок и сигнализировать владельцу посредством указанного индикатора. Также данную проблему может не идентифицировать и диагностирующее устройство. Поэтому при осуществлении проверки рекомендуем с особой внимательностью отслеживать отклонения от нормы, появляющиеся в функционировании системы.

Когда менять ремень ГРМ на Лада Гранта 8 клапанная

Лада Гранта замена ремня ГРМ

Замена ремня ГРМ Лада Гранта 8 клапанов

Разъем диагностики обеспечивает процессу обслуживания Лада Калина 2 большее удобство. По завершении сканирующих действий можно выключить зажигание. После этого в меню софта выбираем кнопку «разорвать соединение» и отсоединяем адаптер. Теперь диагностирующая процедура считается завершенной.

Расположение диагностического разъема у Лады Гранты

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

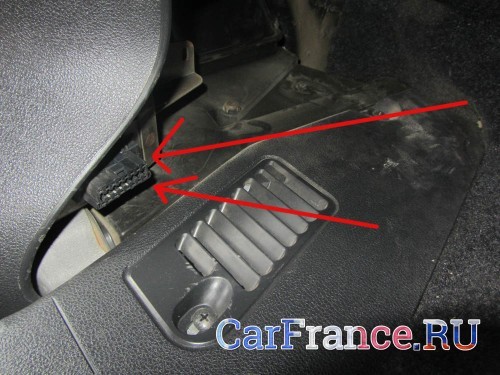

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Как самостоятельно провести диагностику Гранты?

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер). Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line. Более того, она требует наличия определенных знаний и опыта. Иными словами, надо уметь сопоставить показания прибора с реальной ситуацией.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой. В процессе работы программа для диагностики соберет и предоставит пользователю информацию о параметрах двигателя за 1-2 минуты.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %. Если отклонение больше — следует искать неисправность. К наиболее важным значениям относятся UACC (напряжение на аккумуляторе), THR (положение дроссельной заслонки), частота вращения коленвала, массовый расход воздуха, температура охлаждающей жидкости.

Диагностический комплект Сканматик-2

Комплект для диагностики «Сканматик-2»

В свободной продаже есть и диагностический комплект «Сканматик-2», вполне подходящий для схемы разъема Гранты (требуется наличие ноутбука). Программа для диагностики также входит в состав комплекта. На официальном сайте производителя цена на комплект — 13 700 руб. Эту систему автолюбители называют лучшей для отечественных авто. Предположим, нужно выполнить диагностику своими руками. Для начала загружаем ноутбук, устанавливаем нужную программу. Далее к компьютеру подключается шнур USB. Заходим в диспетчер устройств Windows. Там должен появиться новый COM-порт.

Диагностика и проверка электронной педали газа

ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.

Удаление ошибок тут не поможет, необходимо устранять причину поломки и только потом стирать ошибки. Если ошибки отсоветуют, а педаль работает не стабильно, следует отрегулировать чувствительность самой педали газа, она должна стать более отзывчивее.

Что можно предпринять для сохранности разъема?

Все же расположение разъема не представляется совершенным

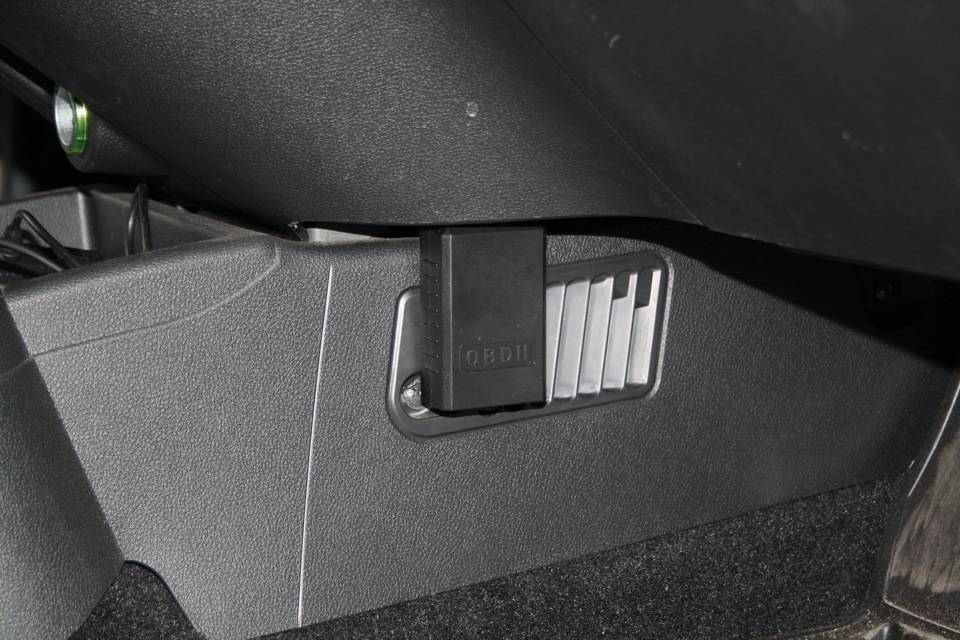

Если заглушка снята, и к разъему подключен адаптер, любое неосторожное движение ногой в исполнении сидящего пассажира может привести его в негодность. Ведь сидя на пассажирском сиденье, возможно, ударить довольно сильно (и при этом абсолютно случайно) по открытому разъему, что приведет к поломке и его, и подключенного адаптера. Так что лучше, включая его, не допускать, чтобы кто-то занимал пассажирское сиденье справа от водителя

Если уж присутствия пассажира избежать нельзя, не стоит его высаживать. Просто ехать ему придется сзади. Или, если он настаивает на своем нахождении на переднем сиденье, пусть не слишком активно двигает ногами. Средство хоть и эффективное, но далеко не всегда помогающее. Так что многие автолюбители придерживаются точки зрения, что лучше заплатить мастерам в автосервисе, зато они смогут перенести диагностический разъем в другое место, менее доступное для неосторожных движений пассажиров и водителя. Хотя данная операция, скорее всего, влетит хозяину транспортного средства в копеечку. Но тут уже стоит согласиться с не зря придуманной в свое время поговоркой про скупого, который платит дважды

Так что лучше, включая его, не допускать, чтобы кто-то занимал пассажирское сиденье справа от водителя. Если уж присутствия пассажира избежать нельзя, не стоит его высаживать. Просто ехать ему придется сзади. Или, если он настаивает на своем нахождении на переднем сиденье, пусть не слишком активно двигает ногами. Средство хоть и эффективное, но далеко не всегда помогающее. Так что многие автолюбители придерживаются точки зрения, что лучше заплатить мастерам в автосервисе, зато они смогут перенести диагностический разъем в другое место, менее доступное для неосторожных движений пассажиров и водителя. Хотя данная операция, скорее всего, влетит хозяину транспортного средства в копеечку. Но тут уже стоит согласиться с не зря придуманной в свое время поговоркой про скупого, который платит дважды.

Где находится разъем для диагностики Лада Гранта фото и видео

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен «со стороны переднего пассажира в районе центральной консоли«. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

https://youtube.com/watch?v=95ognGQ4zIY

Месторасположение диагностического разъёма в моей Гранте (фото)

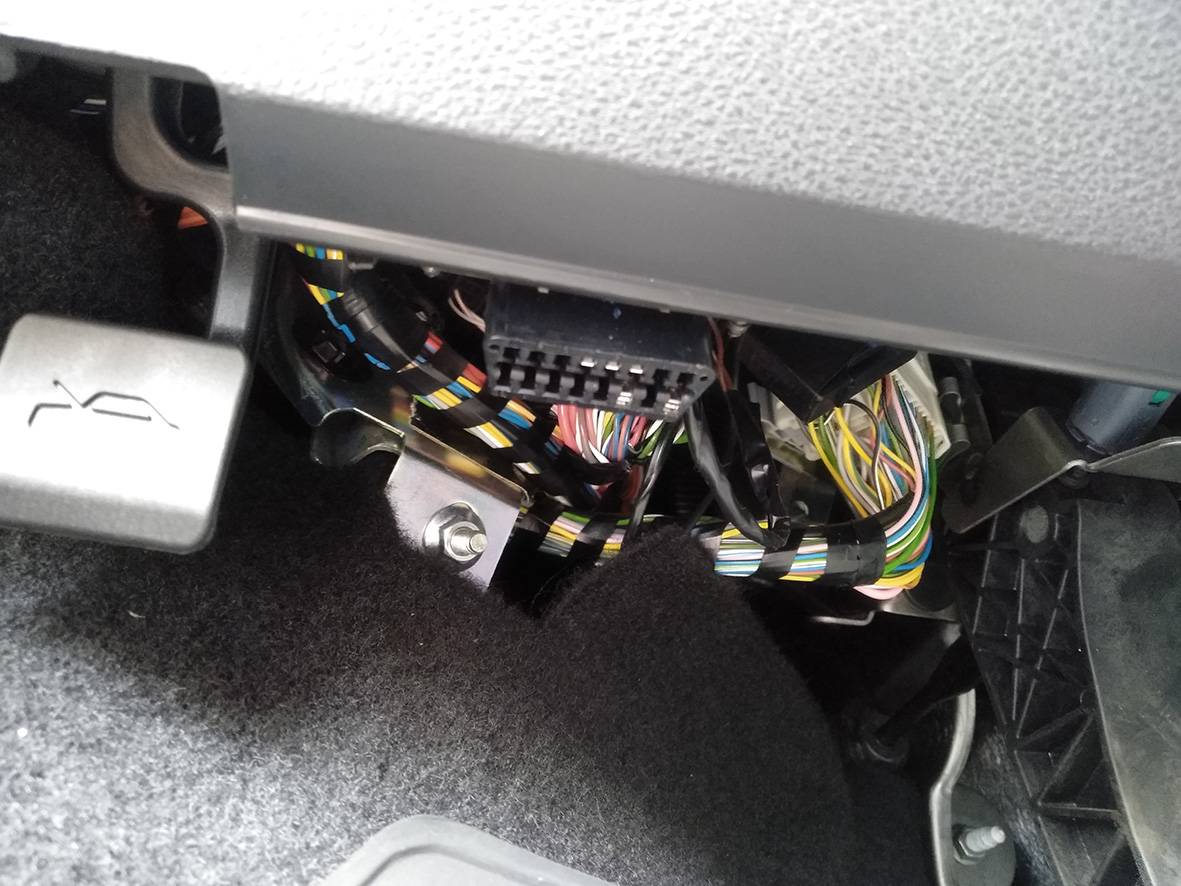

Фотография из под бардачка

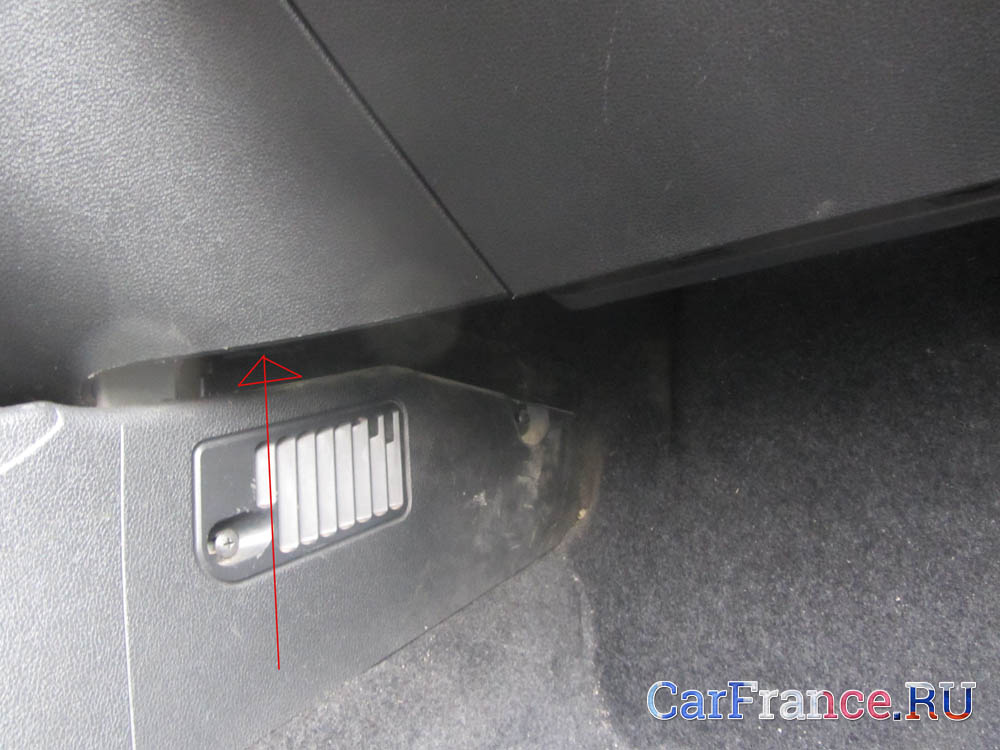

Фотография разъёме от водительской двери

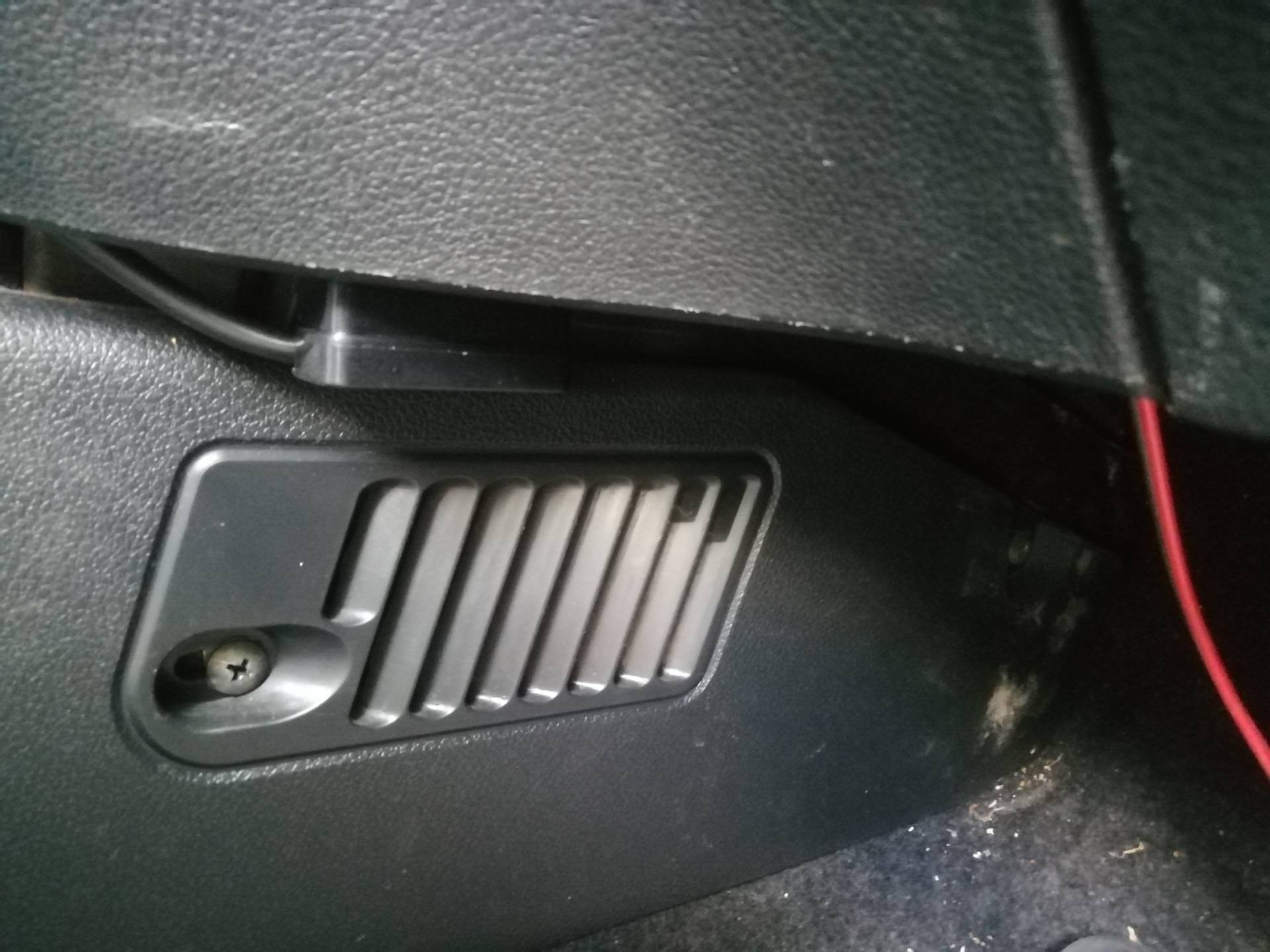

Фотография разъёма со средней дистанции

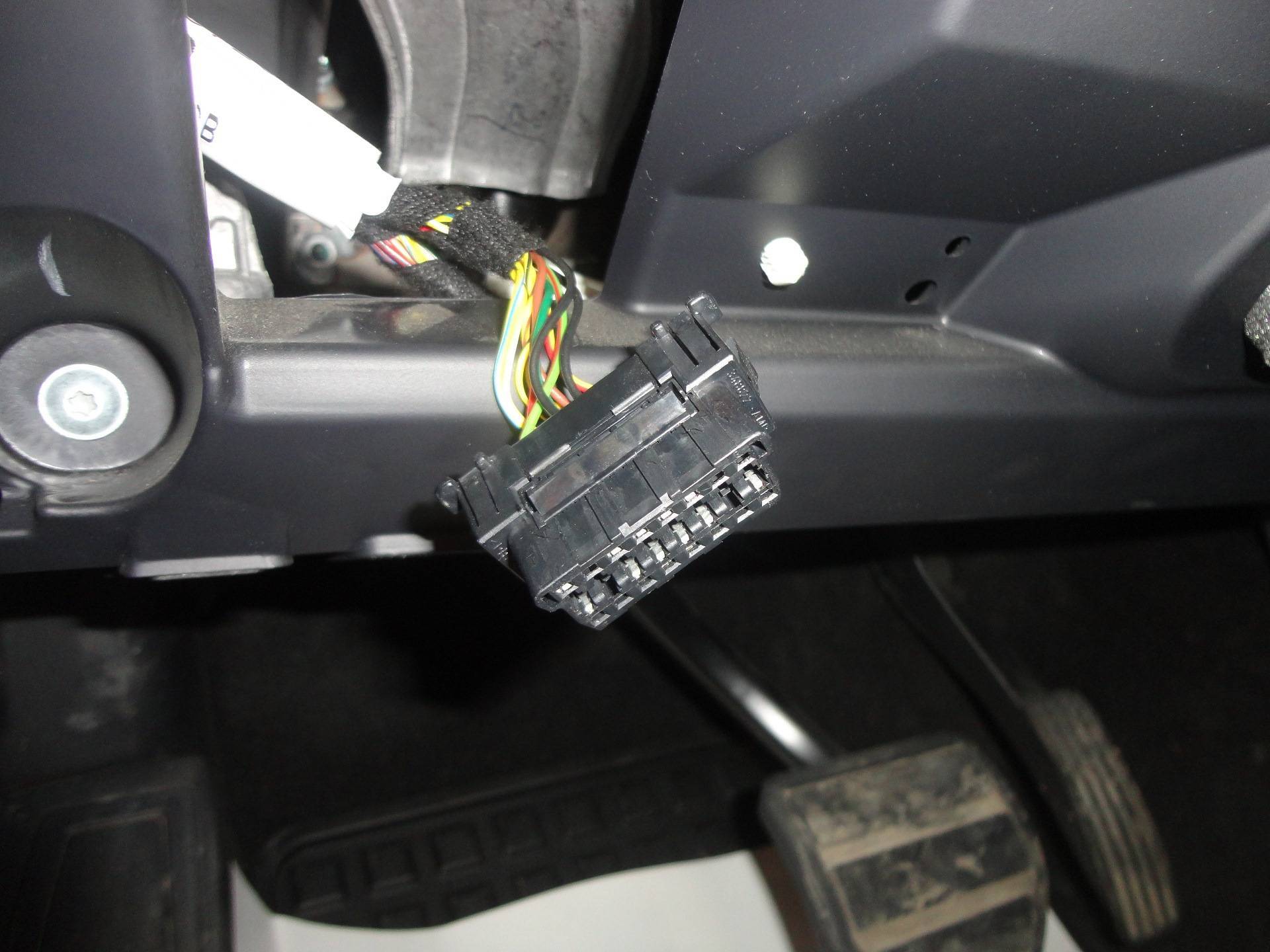

Фотография разъёма вблизи

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он,  в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как можно использовать диагностический разъём

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

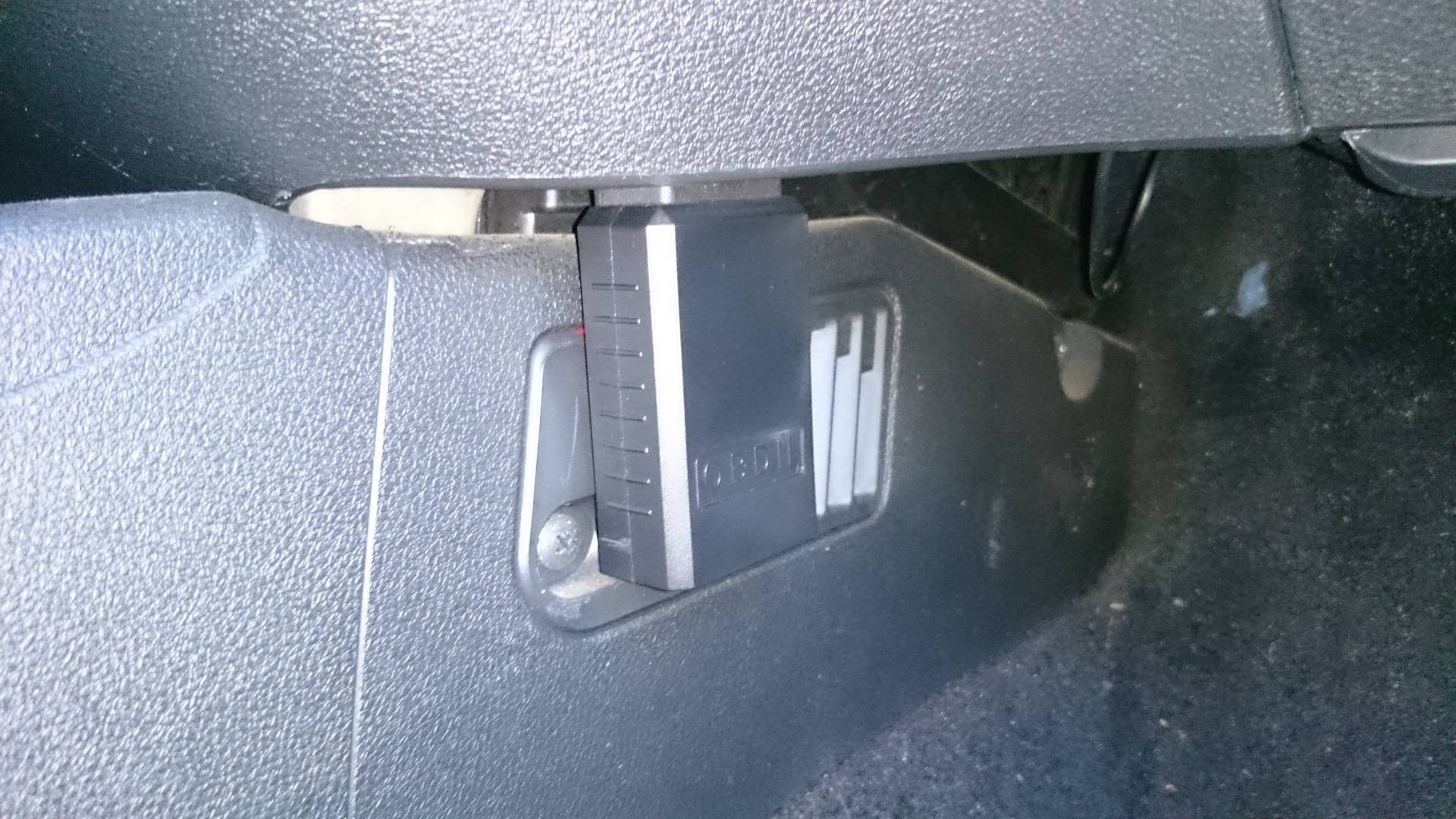

   Даигностический разъём с подключенным адаптером ELM327

3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Как самостоятельно и корректно диагностировать бортовую сеть Гранты?

Чтобы диагностика была полноценной, не будет достаточной мерой применение адаптера формата «K-Line», поскольку ЭБУ наделен другим конструктивом, отличающимся от прочих представителей модельного семейства «ВАЗ». В имеющем место случае требуется использование иного адаптера. В роли такового средства может выступить диагностический прибор «ELM-327», в пару к которому требуется применить платный или бесплатный специализированный софт (к примеру, «Scan Master» или «Torque»).

Изображение «ELM-327» без труда можно отыскать на сетевых просторах или в справочнике. Мастерами официальных представительств в качестве средства диагностирования применяется так называемый «дилерский сканер» «ДСТ-14».

Данным способом диагностика выполняется самостоятельно не просто, поскольку процедура сопряжена с определенными сложностями, связанными с присутствием не только программной, но и «железной» части. А это уже не обычное подключение, как по «K-Line». Данная ситуация предполагает обладание выполняющим диагностирование лицом определенным опытом и соответствующими знаниями. Здесь главная роль отводится умению сопоставить данные прибора и реальную ситуацию.

Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Двигатель авто Lada Granta изначально наделен конкретными характеристиками, величины которых допускают незначительные отклонения. В отображенной на дисплее таблице, показывающей результаты диагностирования, сначала проверяется присутствие ошибок (имеет обозначение как «DTC»). Если строчная информация отображена в виде символов: «ошибка 505», то потребуется отыскать толкование расшифровки на соответствующем сайте или форуме. При неудачном поиске рекомендуем обратиться к профессионалу.

Многие варианты софта наделены расшифровками достаточного перечня возможных ошибок. Иногда ЭБУ просто не генерирует ошибки, что отнюдь не свидетельствует об их отсутствии. Допустимым нормативом отклонения показателя конкретного параметра является отличие в пределах 20% от регламентированного значения. Если данное отклонение превышает разрешенный лимит, то следует заняться поиском неисправности.

Наибольшей важностью обладают параметры:

• «UACC» (напряжение на выводах АКБ);
• «THR» (положение заслонки в дроссельном узле);
• частоты, с которой вращается коленчатый вал;
• массовой доли потребляемой порции воздуха;
• температурного параметра в контуре охлаждения мотора Lada Granta.

Обобщение

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Где находится диагностический разъем на Ладе Гранта

Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

https://la-granta.ru/diagnosticheskij-razem-lada-granta-raspolozhenie-tip-odb-ii-sxema.htmlhttps://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/obd2-granta.htmlhttps://ladaautos.ru/lada-granta/gde-naxoditsya-diagnosticheskij-razem-v-avtomobile-lada-granta.htmlhttps://carfrance.ru/gde-naxoditsya-diagnosticheskij-razyom-na-lada-granta/https://ladaprofi.ru/lada-granta/gde-nahoditsya-diagnosticheskij-razem-na-lade-granta.html

Расшифровка комбинаций

Что же, теперь пришло время рассказать вам о расшифровке комбинаций неисправностей.

Диагностический разъем для подключения к бортовому компьютеру

Расшифровка кодов после диагностики со сканером

Как сказано выше, если измеренные характеристики не отличаются от стандартных больше, чем на 20%, то с авто все в порядке. Каковы же стандартные параметры?

Параметр
Значение
UACC
Показывает напряжение АКБ. Чтобы понять, есть ли ошибка в этом случае, необходимо активировать все устройства, наиболее потребляющие напряжение. Допустимое напряжение – от 13.9 до 14.5В. Если оно меньше – то необходимо проверять отдельные цепи сети.
THR
Параметр положения дроссельной заслонки. Как правило, если он неисправен, то водитель узнает об этом и без диагностики, так как авто будет идти рывками, а мощность двигателя будет постоянно падать. Нажмите на педаль газа, при этом не запуская двигатель, но включив зажигание. Показания ДПДЗ должны плавно вырасти до 90% (или чуть меньше). Если все так, то датчик исправен, если нет – его нужно заменить.
FREQ
Параметр частоты вращения коленчатого шкива. Частота вращения составляет до 840 оборотов. Если этот датчик выходит из строя, то работа мотора будет невозможной.
AIR
Параметр массового расхода воздуха. Он не должен превышать 12 кг/час. Запустите мотор и зажмите педаль газа, чтобы количество оборотов выросло до 5 тысяч в минуту. В этом случае параметр должен увеличиться примерно до 250 кг/час. Естественно, если устройство исправное, то показатель будет таким.
UOZ
Представляет собой угол опережения зажигания. Он должен изменять в диапазоне от 6 до 15 градусов.
INJ
Этот параметр бк представляет собой длительность импульса впрыска (время, которое необходимо для открытия каждой форсунки, чтобы бензин попал в цилиндр). В идеале этот параметр должен составляет от 3 до 5 миллисекунд при движении на нейтральной скорости. В том случае, если полученные в ходе диагностики показания гораздо выше, то, по всей видимости, форсунки уже забиты и их необходимо прочистить. Или же это свидетельствует о слабом давлении бензина в результате засоренного бензинового фильтра или насоса. Зажмите резко педаль газа. Время впрыска должно увеличиться до 20 мс. В идеале точная диагностика форсунок возможна только при помощи стенда.
FSM
Показатель работы датчика холостого хода. В идеале этот параметр не должен превышать 50-60. Если вы резко нажимаете на педаль газа, то он может увеличиться до 160-180.
ALAM 1
Показывает уровень напряжения, который зафиксирован на устройстве контроля уровня кислорода. Когда мотор машины прогрет, этот показатель должен увеличиться от 0.007 до 0.7 В. Если данный показатель различается, то с цепью что-то не в порядке.
LUMS_W
Этот коэффициент говорит о вращении коленчатого шкива. В идеале он должен варьироваться в районе 4 оборотов в секунде. Если он чуть больше, то это уже свидетельствует о пропуске зажигания в цилиндрах мотора

Это значит, что следует уделить внимание проверку свечей зажигания (исправны ли они, залиты или нет), а также состоянию высоковольтных проводов.
QT
Коэффициент расхода бензина. При включенном двигателе на холостом ходу он не должен превышать 0.9 литров в час.

Где находится диагностический разъем Лада Гранта: схема

Благодаря диагностическому разъему можно определить многие параметры и вывести их на экран бортового компьютера. Помимо бортового компьютера, с помощью Bluetooth-адаптера обмениваться данными можно и со смартфоном. Специальное приложение позволит также просматривать некоторую информацию.

Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.

Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.
