Замена ремня грм нива шевроле своими руками

Проблемы ремня ГРМ: как понять, что время замены?

Признаки износа ремня ГРМ:

Существует несколько признаков, которые могут указывать на то, что время замены ремня ГРМ на Ниве Шевроле пришло:

• Шум при работе двигателя: если вы замечаете появление стуков или иных необычных звуков во время работы двигателя, это может свидетельствовать о износе ремня ГРМ.
• Потеря мощности: если автомобиль стал менее отзывчивым на нажатие педали газа или произошло снижение мощности двигателя, это также может быть связано с износом ремня ГРМ.
• Неравномерная работа двигателя: нестабильная работа двигателя, пропуски зажигания или рывки могут быть следствием проблем с ремнем ГРМ.
• Увеличение расхода топлива: если потребление топлива необъяснимо увеличилось, стоит проверить состояние ремня ГРМ.

Рекомендации по замене ремня ГРМ:

Производители автомобилей рекомендуют менять ремень ГРМ через определенные промежутки времени или пробега автомобиля. Однако, каждая модель и производитель может иметь свои рекомендации.

Рекомендуется обратиться к руководству по эксплуатации автомобиля или дилерскому центру, чтобы узнать рекомендации по замене ремня ГРМ для вашей Нивы Шевроле. Обычно период замены составляет от 60 000 до 100 000 километров пробега или от 4 до 6 лет эксплуатации, в зависимости от условий эксплуатации и качества ремня.

Признаки износа ремня ГРМ	Период замены
Шум при работе двигателя	60 000 — 100 000 км пробега или 4 — 6 лет эксплуатации
Потеря мощности	60 000 — 100 000 км пробега или 4 — 6 лет эксплуатации
Неравномерная работа двигателя	60 000 — 100 000 км пробега или 4 — 6 лет эксплуатации
Увеличение расхода топлива	60 000 — 100 000 км пробега или 4 — 6 лет эксплуатации

Установка новых деталей

Производится замена старого сальника коленчатого вала на новый. Для этого предварительно подготавливается для него место, путем зачистки. Перед установкой нового сальника, его следует смазать маслом и поставить на подготовленное место с помощью оправки.
С помощью молотка, устанавливается болт крепления на башмаке. Движения молотком должны мыть легкими, чтобы не повредить детали. После того как башмак установлен, необходимо провести проверку, чтобы не было подвижности башмака на оси, и завинтить болт на место.

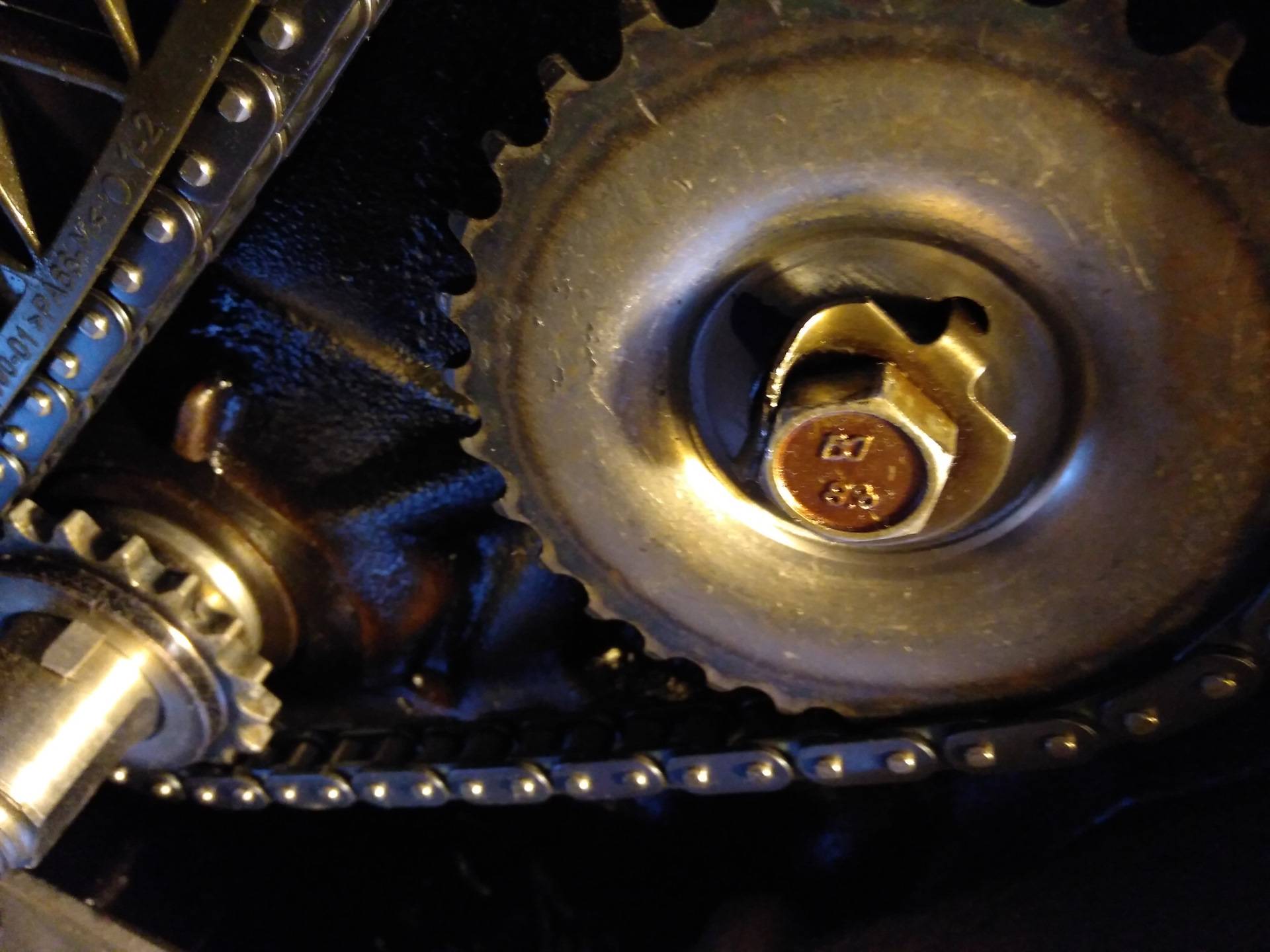

Установка новых шестерней должна строго совпадать с метками. Установите фиксатор, если он не садится на место, можно слегка поработать напильником. Но не переусердствуйте, фиксатор должен заходить в паз плотно и загибаться под прямым углом.

Цепь необходимо смазать моторным маслом и надевать на шестерни в следующей последовательности, натягивая ее от звездочки к звездочке:

• Шестерня коленчатого вала;
• Маслонасоса;
• Распределительного вала.

Следует также соблюдать расположение валов . Устанавливается натяжитель на место и проверяется повторно, совпадают ли метки с натяжением цепи. Проверку завершите завинчиванием болтов на шестернях. Установленную прокладку на крышке ГРМ дополнительно рекомендуется смазать герметиком и установить ее на свое место. Теперь переходим к установке шкива и затягиванию болтов, фиксирующих крышку.

Устанавливаются оба ролика ремня на место и затягиваются ключом. Помпа ставится на место, предварительно смазывая ее герметиком.
Включается четвертая передача, и до упора затягивается гайка шкива. Теперь возвращаются все патрубки, шланги, разъемы на место и устанавливается радиатор и вентилятор. В расширительный бачок заливается тосол до уровня и производится запуск двигателя авто. Проверяем звук работы двигателя в течение двух минут. Убеждаемся, что Нива работает, возвращаем на место пыльник и защиту.

Сделав замену цепи ГРМ и износившихся деталей механизма, можно с уверенностью сказать, что сложного ничего нет, необходимо лишь соблюдать последовательность выполнения ремонта.

Пошаговая самостоятельная замена цепи ГРМ Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.

Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

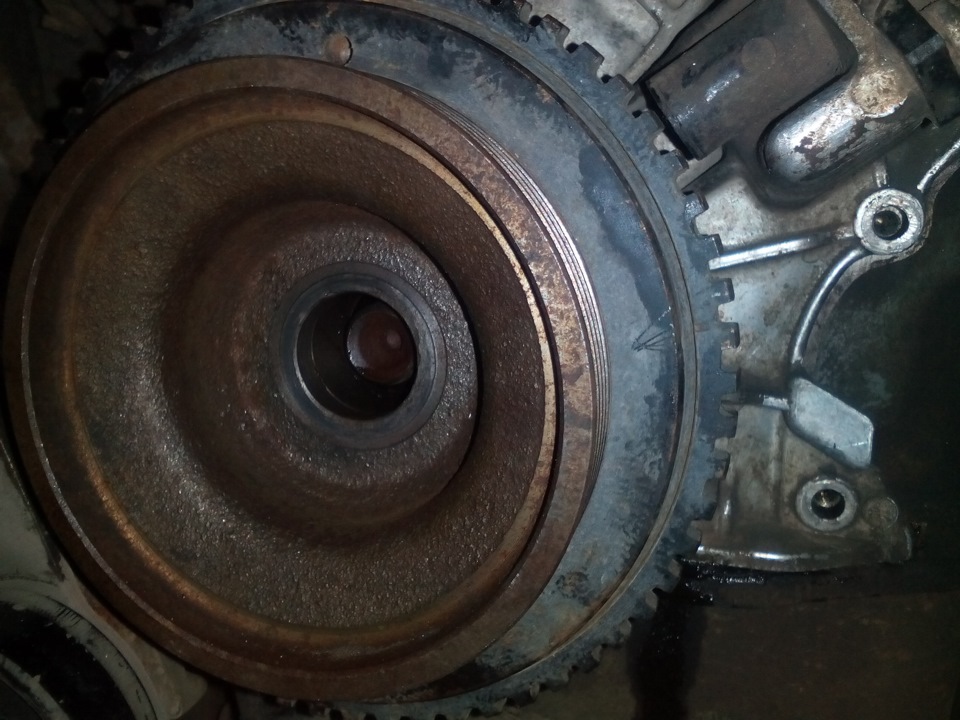

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка коленвала.

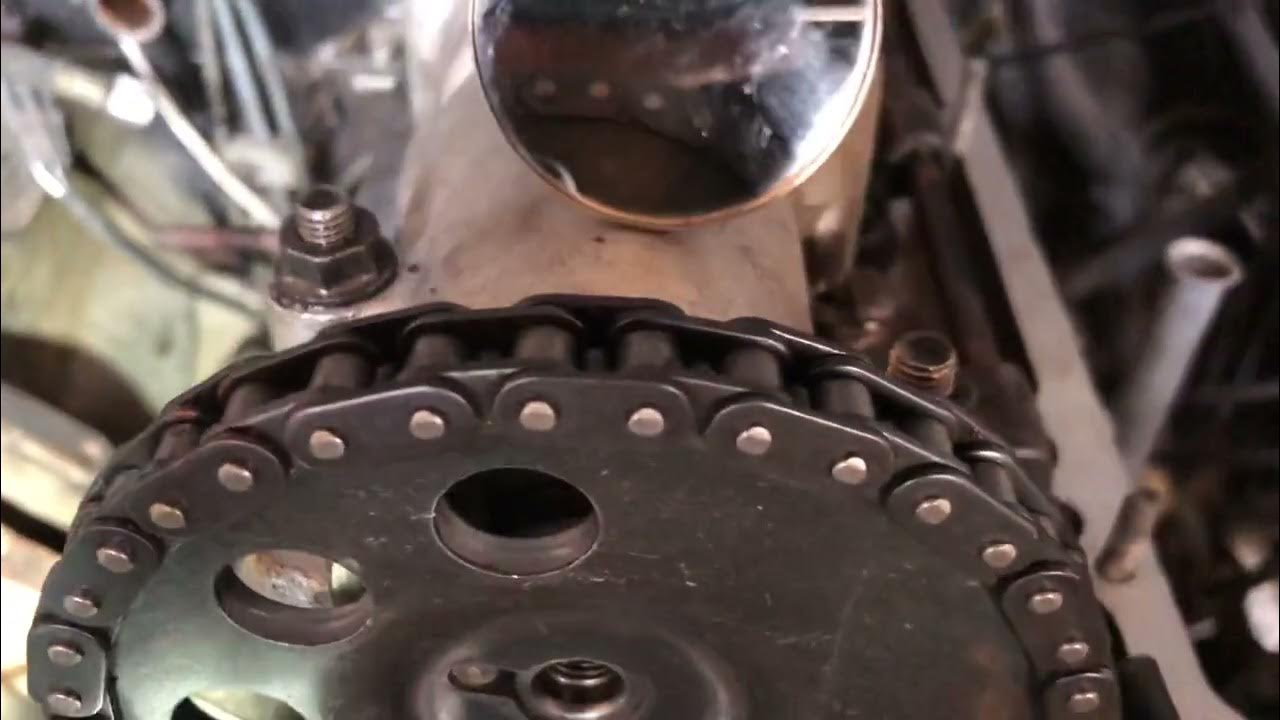

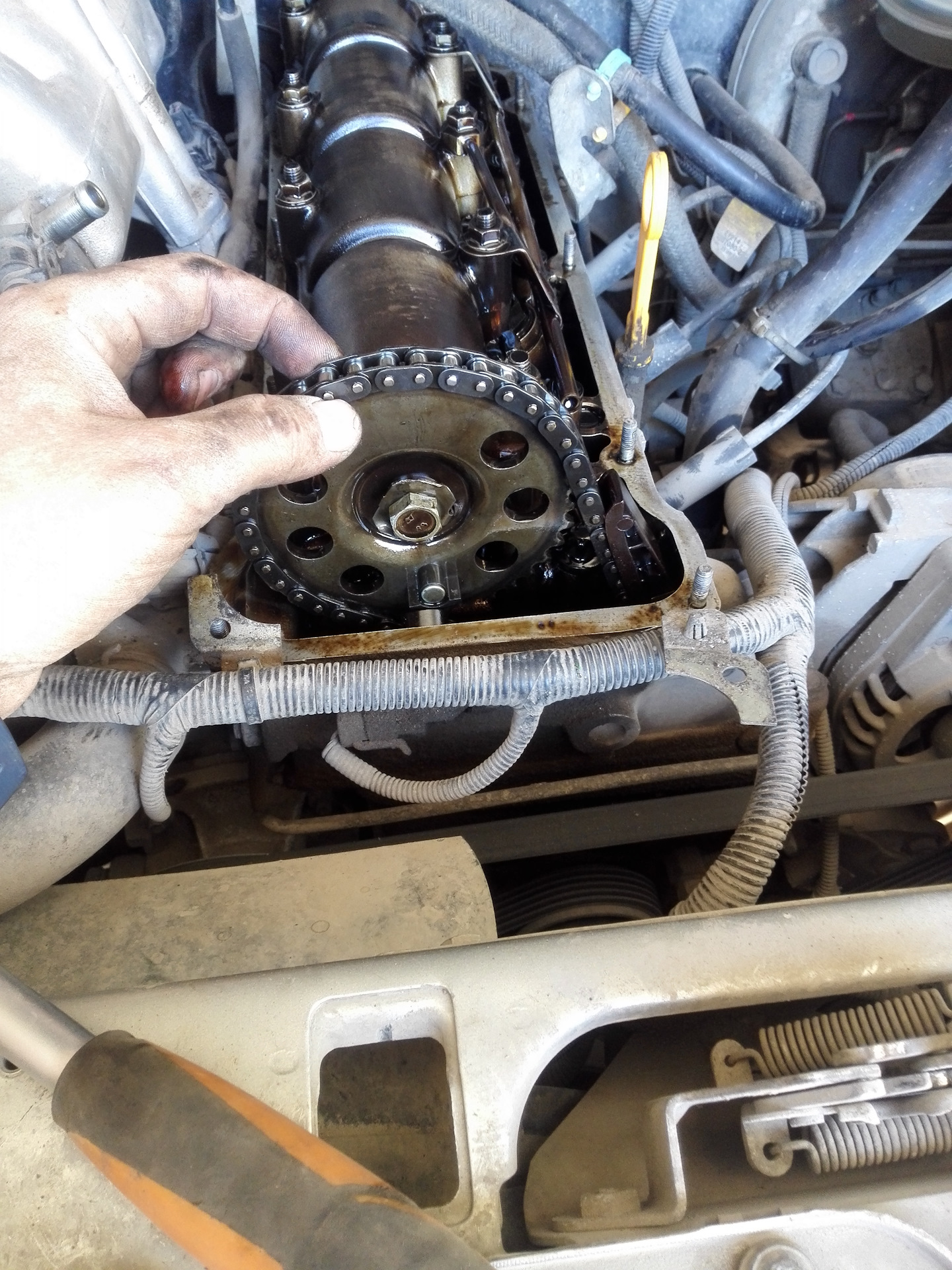

Метка на звездочки распредвала на против отлива корпуса распредвала.

Метка распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление натяжителя.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Башмак натяжителя.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

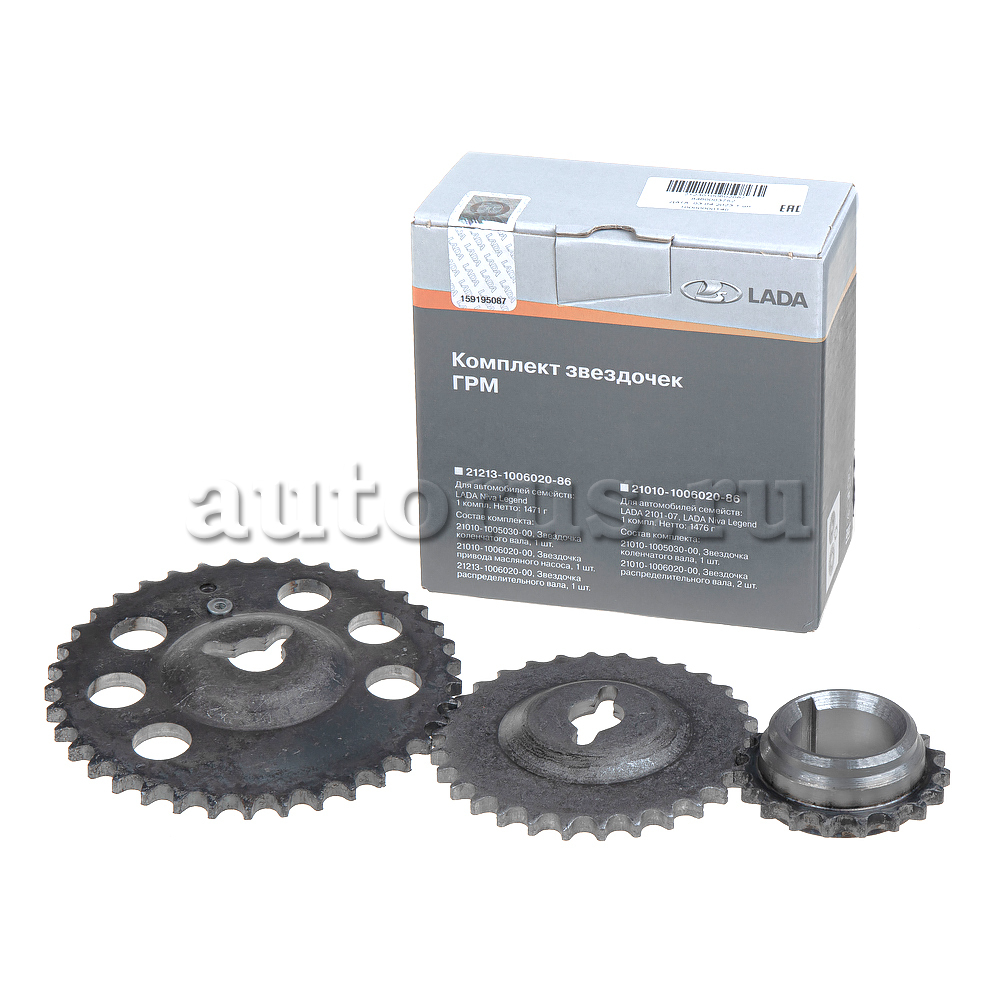

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Метка на шкиве.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Удачи на дорогах. Ни гвоздя, ни жезла.

Четких рекомендаций относительно того, при каком пробеге следует задуматься о замене цепи газораспределительного механизма, нет, вместе с тем если пробег составляет более 100 тысяч километров, то, скорее всего, цепь уже изношена. Для замены цепи ГРМ Шевроле Нива необходима разборка двигателя, только в таком случае можно определить ее состояние и сделать вывод о необходимости подобных действий.

Рекомендуем: Как своими руками заменить масло в МКПП на Митсубиси Лансер 9?

Впрочем, есть и признаки, по которым удастся определить, что цепь ГРМ растянулась. Например, об этом может свидетельствовать звук, напоминающий звонкий шелест при работе дизельного двигателя, раздающийся из-под капота. Именно этот характерный шум должен насторожить автовладельца и дать ему понять, что предстоит замена.

Подготовительные работы

Для того чтобы создать необходимое пространство для выполнения работ, придется выполнить ряд действий.

Снимаем воздушный фильтр и заглушкой закрываем горловину карбюратора. Отсоединяем тросик воздушной заслонки, электропровод, шланги. Сдвигаем их в сторону. Снимаем вентилятор, шкив помпы и ремень генератора. Убираем защиту поддона и пыльник двигателя, очищаем переднюю крышку мотора. Теперь нужно поставить Шевроле Нива на стояночный тормоз и подложить под колеса противооткатные упоры. Затем включите четвертую передачу. Теперь приступаем к разбору. Ослабьте гайку храповика, резко ударяя молотком по ключу. Снимите клапанную крышку, отогните стопорную шайбу болта шестерни распредвала, ослабив ее при помощи удара молотком по ключу. Выключить передачу. Проверните шкив коленвала, совместите метки на нем и передней крышке двигателя, а затем – метку шестерни распредвала и корпуса подшипников.

Демонтаж детали

Гайку храповика отверните, после чего снимите шкив коленвала. Снимите переднюю крышку двигателя, открутите и выньте успокоитель, отогните стопорную шайбу болта звездочки маслонасоса и ослабьте болт. Демонтируйте гидронатяжитель цепи: снимите масляную магистраль, поменяйте аварийный датчик давления масла, отверните гайки натяжителя цепи Нива Шевроле. Снимите натяжитель и башмак. Отверните болт на шестерне распредвала, а также ограничительный палец (у меньшей звездочки)

Снимите шестерню и вытащите ее, ослабьте цепь и демонтируйте меньшую шестерню

Не меняя положения, осторожно снимите шестерню привода маслонасоса вместе с цепью. Разборка механизма закончена

Когда менять ремень привода генератора

А теперь поговорим о том, как производится замена ремня на «Ниве Шевроле». Регламентов каких-либо нет в отношении приводного ремня генератора, но производитель все же указывает срок, когда нужно проводить осмотр элемента. Так, проверка состояния должна проводиться примерно каждые 15000 км пробега. Его можно считать нормальным, если на поверхности не наблюдается трещин, следов масла или антифриза, чрезмерного износа.

Если появился свист при включении нагрузки – это первый признак того, что нужно производить замену устройства. Конечно, сначала стоит попробовать подтянуть его, чтобы избавиться от такой неприятности.

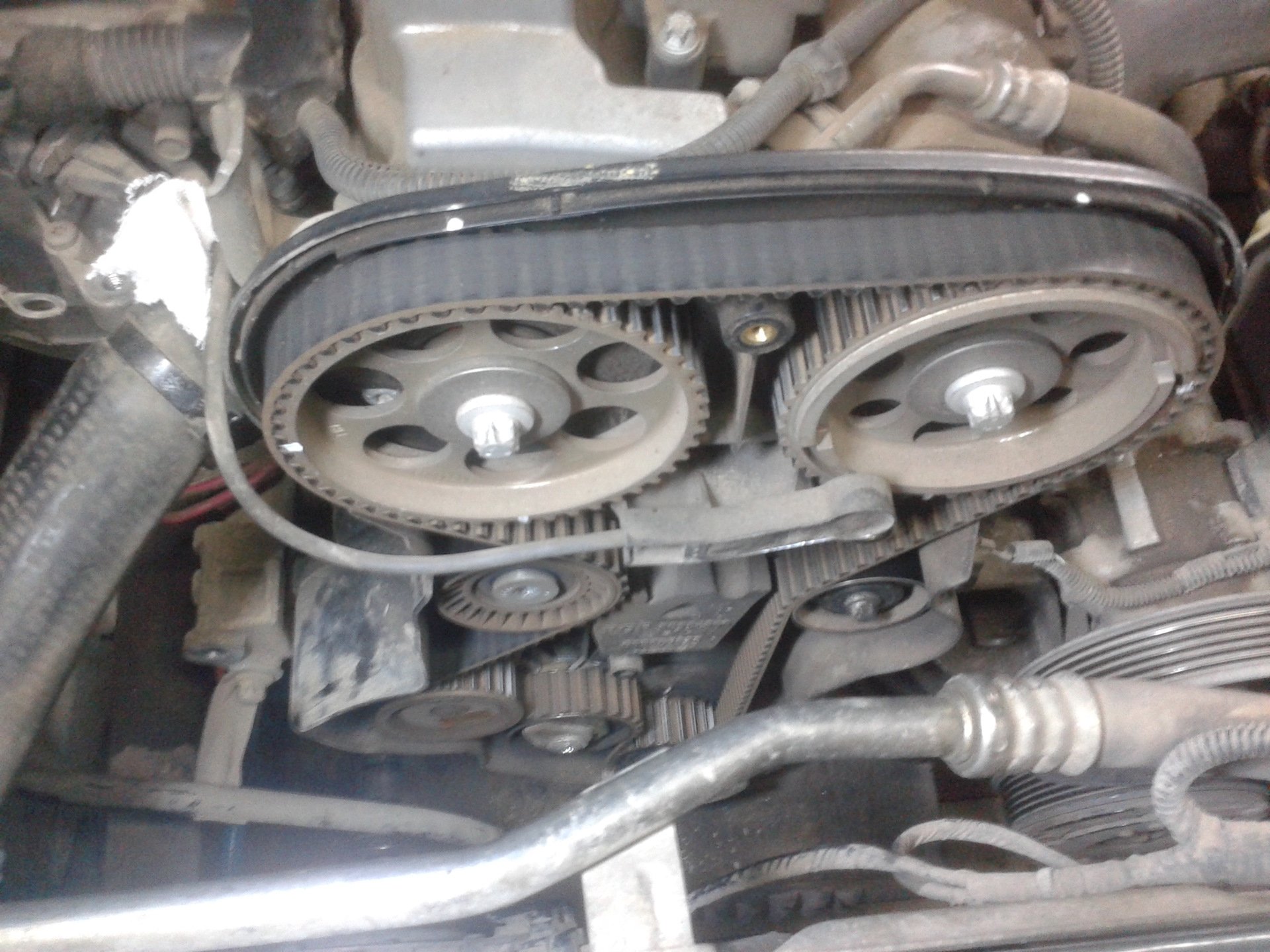

Замена ремня ГРМ

Ремень газораспределительного механизма – это деталь, обеспечивающая синхронизацию работы коленчатого и распределительного валов. На автомобилях Opel и Chevrolet, независимо от их модели – Aveo, Astra, т. д., устанавливается ГРМ, который обеспечивает своевременное наполнение топливной смесью цилиндров и выведение из них отработанного газа путем открытия и закрытия в определенный момент впускных и выпускных клапанов. Они и распределительный вал – это основные элементы газораспределительного механизма. Чтобы вал работал, ему нужно вовремя сообщать вращающий момент, передаваемый от коленчатого вала, который состоит из шкивов, соединенных между собой ремнем ГРМ.

Ремень ГРМ Chevrolet и Opel внешне напоминает замкнутый обод, на внутренней стороне которого находятся зубья. Для каждой модели автомобиля он свой, универсальной детали, которая бы подходила на Chevrolet Lacetti, Aveo, Opel, не существует. Ремень ГРМ изготавливается из высокопрочного стекловолокна и специальных полимеров, отличающихся повышенной термостойкостью и износостойкостью.

Признаки износа детали

Замена ремня ГРМ на Chevrolet и Opel должна проводиться сразу же, если при визуальном осмотре на поверхности детали выявлены трещины, разрывы, другие всевозможные повреждения. Изношенный ремень очень часто начинает «лохматиться». Следы износа практически всегда видны с внутренней стороны, где расположены зубья.

Еще один косвенный признак, указывающий на то, что пора заехать в автосервис, чтобы провести замену ремня ГРМ – чрезмерный износ приводного ремня. Как показывает практика, он имеет примерно такой же срок службы, поэтому если приводной ремень поврежден, значит и ремень ГРМ находится в плачевном состоянии.

Периодичность замены ремня ГРМ

Рабочий ресурс ремня газораспределительного механизма на Chevrolet и Opel в среднем составляет 60 – 80 тысяч км. Но в последние годы производители стали выпускать деталь, которая способна проходить 100 – 150 тысяч км. Чтобы предотвратить деформирование клапанов цилиндра мотора и другие негативные последствия, замену ремня ГРМ следует проводить как минимум через каждые 80 тысяч км и при проведении соответствующего периодичности технического обслуживания. Перед тем как выполнить процедуру, лучше всего заехать в авто сервис. Там специалисты точно определят степень износа детали и при необходимости ее быстро поменяют.

Как проводится замена ремня ГРМ? Порядок работ:

1. Отсоединяется клемма аккумулятора.
2. Снимаются: колеса, крышка двигателя, защита, ремень генератора (может потребоваться снятие бачка жидкости ГУР или воздухозаборника – в зависимости от марки автомобиля).
3. Снимается защитный кожух ремня и шестерен.

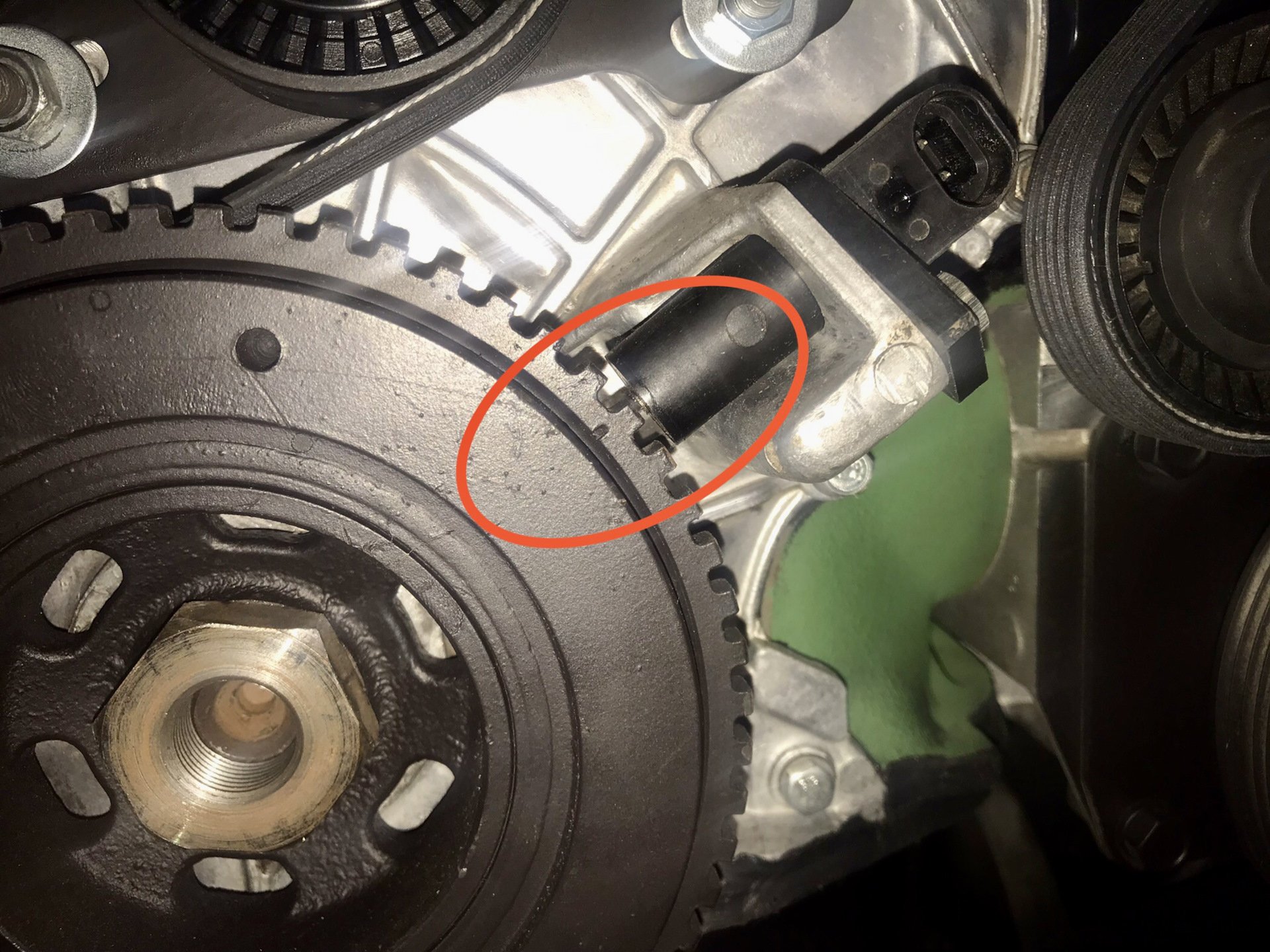

4. Отсоединяется разъем от датчика положения коленвала.
5. Снимаются ролик натяжителя ремня ГРМ и опорный ролик (при наличии).
6. Извлекается старый ремень.
7. Проверяется положение меток на зубчатых шестернях распредвала, при несовпадении метки выставляются в нужном положении.
8. Устанавливается опорный ролик (при наличии).
9. Надевается новый ремень, если метки сбились, их положение выставляется.
10. Устанавливается натяжной ролик.
11. Проверяется ровность накладки ремня, выполняется его натяжка.
12. Устанавливаются все демонтированные элементы.

Почему замену ремня ГРМ лучше всего доверить специалистам?

Замена детали на газораспределительном механизме – это очень сложный и кропотливый процесс, требующий высокого уровня профессиональных знаний и специальных инструментов. Если в ходе работ допустить хоть малейшую ошибку, таких последствий не избежать:

• чрезмерный расход топлива;
• быстрый износ деталей двигателя, коленчатого и распределительного валов;
• нестабильная работа мотора, наличие посторонних шумов и вибрация;
• снижение мощности и ухудшение динамики автомобиля.

Как и где получить услуги сервиса?

Официальный сервис «АВТОРУСЬ» предоставляет услугу замены ремня ГРМ на качественном уровне. У нас работают мастера с опытом работы более 10 лет, точно знающие все тонкости процесса. В ходе предоставления услуги они используют специальное оборудование, которое позволяет провести демонтаж и установку детали строго с регламентом компании-производителя автомобиля. Цена работ по замене ГРМ во многом зависит от марки и модели автомобиля, подлежащего ремонту, стоимости оригинальной детали, сложности случая. В любом случае, в нашем салоне замена ремня ГРМ обойдется вам дешевле, чем у большинства других сервисов. При этом на работы мы предоставляем гарантию.

Чтоб записаться в наш салон или узнать более детальную информацию о замене ремня ГРМ, звоните по указанному на сайте номеру телефона или заполняйте форму обратной связи.

Какое влияние может оказать изношенный ремень ГРМ на Ниве Шевроле?

Изношенный ремень ГРМ может оказать серьезное влияние на работу Нивы Шевроле. Во-первых, износ ремня может привести к его слабению и растяжению, что может вызвать нарушение синхронизации работы системы газораспределения. Это может вызвать плохое сгорание топлива, потерю мощности двигателя и увеличение расхода топлива.

Во-вторых, изношенный ремень ГРМ может привести к его поломке, что может привести к серьезным повреждениям двигателя. Например, если ремень обрывается в момент работы двигателя, то поршни могут столкнуться с открытыми клапанами, что приведет к серьезным повреждениям головки блока цилиндров и клапанов.

Признаки изношенного ремня ГРМ:

Признак	Влияние
Треск и шум в районе ГРМ	Увеличение шума и возможные повреждения ремня
Потеря мощности двигателя	Ухудшение производительности и увеличение расхода топлива
Заметное увеличение расхода масла	Возможные утечки масла и повреждения механизма ГРМ
Неустойчивая работа двигателя на холостом ходу	Проблемы с синхронизацией работы двигателя
Повышенный износ ремня и вспомогательных элементов	Снижение срока службы ремня и других элементов ГРМ

Регулярная замена ремня ГРМ

Чтобы избежать проблем, связанных с изношенным ремнем ГРМ, рекомендуется регулярно осуществлять его замену в соответствии с рекомендациями производителя автомобиля. Это позволит поддерживать надлежащую работу ГРМ и предотвратить серьезные повреждения двигателя.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Шевроле	Помпа, Генератор, ГУР	Поликлиновый	1888	5PK1888	2123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень генератора Нива 2121 (карбюратор)

Ремень в такой ниве немного длиннее, чем в ниве с инжектором и ГУРом из-за того, что привод от ремня еще и вращает вентилятор охлаждения с помпой. В инжекторной Ниве вентилятор охлаждения запускается автоматически.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
2121	Помпа, Генератор	Клиновой	10х940	2101-1308020	2101-1308020

Ремень генератора Нива 21213 (Инжектор, ГУР)

В данном автомобиле привод генератора еще и вращает насос гидроусилителя руля.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
21213/21214	Помпа, Генератор, ГУР	Клиновой	10х838	—	21214-3407042-01

Ремень генератора Нивы Урбан

Нива Урбан более современная модификация Нивы с пластиковыми бамперами. В качестве привода генератора здесь применяется поликлиновый ремень.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Урбан	Помпа, Генератор, ГУР, кондиционер	Поликлиновый	1125	5PK1125	21218-1041020

Размер ремня нива шевроле без кондиционера

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Замена гидронатяжителя ГРМ в Шевроле Нива

Натяжитель ГРМ находится на двигателе под патрубками системы охлаждения с пассажирской стороны автомобиля. Данный элемент нужно заменить, если наблюдается слишком большое растяжение цепи.

Операции по замене гидронатяжителя начинаются с разборки, которая выполняется в следующем порядке:

• Ключом 10 мм откручивается трубка, по которой в натяжитель поступает жидкость.
• Натяжитель отсоединяется от ДВС Шевроле Нива путем откручивания двух соответствующих гаек тем же ключом.
• Механизм извлекается вместе с прокладкой, которая меняется на новую.

Отремонтировать подержанный гидронатяжитель цепного привода в Шевроле Ника нельзя. Поэтому его замена — единственный возможный вариант.

Обратный монтаж производится следующим образом:

• Новый гидронатяжитель Шевроле Нива ставится на свое место.
• С помощью двух крепежных болтов механизм прикручивается к мотору.
• Наконец, к устройству подсоединяется трубка, подающая жидкость.

Как только пробег автомобиля приблизится к 100 тысячам км, натяжитель потребуется проверить на наличие повреждений и растяжений, даже при отсутствии посторонних звуков в ДВС.

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неминуем момент, когда она проскочит по зубцам приводных шестерен на одно или несколько звеньев. При этом нарушаются фазы газораспределения и минимальным последствием будет внезапная остановка двигателя. Если цепь проскочит на несколько звеньев, то тарелки клапанов встретятся с днищем поршня. При этом мотор получает сильные повреждения, которые исправляются только путем его переборки. Для ременного привода ситуация более опасная, поскольку ремень просто рвется и происходит встреча клапанов и поршней. В двигателях Опель в каждом цилиндре установлены по 4 клапана, поэтому ремонт такого мотора будет еще более дорогостоящим. Для предотвращения такой проблемы необходимо четко соблюдать регламент замены привода ГРМ.

В статье мы поговорим про замену ремней на «Ниве Шевроле». Всего их три — газораспределительного механизма, кондиционера и генератора. Стоит заметить что привод ГРМ только на двигателях производства «Опель» имеет ременную передачу. На остальных моторах она цепная. Поэтому в нашей статье мы рассмотрим только проведение ремонта на «опелевских» силовых агрегатах. Также стоит отметить, что ремень привода генератора еще вращает шкив помпы, гидроусилителя руля. Проще всего менять ремень кондиционера, с него и начнем.

Установка

После снятие всех элементов системы, нужно произвести правильную установку и настройку, для этого нужно проделать следующее:

1. Устанавливаем болт крепления на башмаке.
2. Производим проверку, чтобы башмак не двигался на оси, затягиваем болт
3. Устанавливаем новые шестерни, они должны четко совпадать с имеющимися метками
4. Устанавливаем фиксатор, если он не будет садиться на свое место, его можно подпилить немного напильником

Перед тем как устанавливать цепь берем моторное масло и смазываем ее, после чего одеваем ее на новые элементы следующим образом:

1. Одеваем на шестерню коленвала
2. Затем на маслонасос
3. После чего на распредвал

После замены на место устанавливается натяжитель, метки которого должны совпадать с натяжением цепи, после проверки затягиваем все болты. Смазываем прокладку герметиком которая находится на крышке ГРМ и устанавливаем ее на место. Устанавливаем на место шкив, два ролика ремня и затягиваем болты, которые их фиксируют. Включаем 4 передачу и затягиваем гайку шкива. Все имеющиеся патрубки, шланги, радиатор, вентилятор устанавливаем на свое место, и заливаем тосол. Заводим двигатель на пару минут и проверяем, как он работает, если все работает исправно, на место устанавливаем защиту с пыльником.

Что происходит при поломке ремня ГРМ

Отсутствие синхронизации работы клапанов и поршней

Главная задача ремня ГРМ – правильное открытие и закрытие клапанов двигателя в нужный момент, чтобы не допустить их столкновения с поршнями. Если ремень сломан или выпрыгнул с зубчатых шестерен, клапаны начинают работать несинхронно. Это может привести к различным поломкам, таким как повреждение головки блока цилиндров, гнутые клапаны или даже полное задвигание поршней в клапанные картеры.

Остановка двигателя

Если ремень ГРМ полностью оборвался во время работы двигателя, коленчатый вал и распределительный вал перестают быть связанными. Если двигатель находится на ходу на высоких оборотах, коленчатый вал может продолжать вращаться под воздействием кинетической энергии. Такая ситуация может привести к серьезным повреждениям двигателя, и в итоге, двигатель может остановиться.

Обратите внимание:

При любых признаках поломки ремня ГРМ необходимо немедленно останавливать двигатель и не допускать его повторного запуска. Попытка продолжить движение или продолжить работу двигателя с разорванным ремнем может привести к серьезным поломкам, требующим капитального ремонта двигателя.

Поэтому регулярная проверка состояния ремня ГРМ и его замена вовремя – это залог безопасной и надежной работы двигателя Вашего автомобиля.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Как заменить своими руками?

Замена цепи ГРМ Нива Шевроле является трудоемкой процедурой, которую своими руками может выполнить только достаточно опытный владелец. Для людей, мало знакомых с конструкцией автомобиля и технологиями ремонта двигателей, такая работа может стать неподъемной. Перед началом самостоятельной работы необходимо подготовить инструменты, купить запасные части и найти помещение для проведения работ.

Некоторые владельцы для ускорения процесса замены просто ставят новую цепь без снятия передней крышки, но такая смена недопустима. Необходимо менять шестерни привода, поскольку зубья на них уже имеют износ и будут плохо взаимодействовать с новой цепью. Также должны меняться устройства для натяжения цепи.

Инструменты и материалы

Для проведения ремонта потребуется следующее:

• ключ специальный или головка, для гайки шкива (38 мм). Ряд владельцев делают такую головку самостоятельно, используя в качестве заготовки баллонный ключ для колес грузовиков (32 на 38 мм);
• ключи или головки размеров 8, 10, 13, 17, 22 мм;
• ключ для тормозных трубок;
• свечной ключ;
• пассатижи;
• молоток;
• отвертка с плоским жалом;
• ветошь для протирки;
• чистая тряпка для накрывания головки двигателя.

Для замены цепи ГРМ на Chevrolet Niva 2006 года выпуска понадобятся новые детали:

• цепь и три шестерни для привода валов (на основной вал, на распределительный и на вал масляного насоса);
• натяжитель и успокоитель цепи;
• лобовой сальник на коленчатый вал;
• прокладки крышки привода механизма ГРМ и помпы.

Алгоритм действий при смене цепи

Необходимо предпринять следующие действия:

На фото продемонстрированы некоторые моменты при замене цепи на Шевроле Нива.

Сняты гайки и шкив Лобовая крышка демонтирована Снятая крышка с сальником Новый датчик давления масла Разница в длине цепей Установлен новый сальник Фиксатор гайки вставлен в отверстия шестерни Замена ГРМ завершена

При установке шкива необходимо проверить правильность установки зажигания, которое может выставляться по венцу на шкиве. На зубчатом венце шкива имеется участок без одного зуба. При нахождении поршня первого цилиндра в ВМТ этот участок находится в нижнем положении. При этом двадцатый зуб при отсчете против часовой стрелки должен находиться напротив датчика положения коленчатого вала.

Взаимное положение меток на шкиве

Алгоритм действий при смене ремня

Замена ремня процедура более сложная, поэтому понадобится следующий инструмент:

• полный набор гаечных ключей и головок;
• отвертки с плоским и крестообразным жалом;
• стопор для распределительных валов, хотя эта деталь необязательна. При желании можно приобрести набор фиксаторов валов JTC-4186.

Для мотора Опель нужны свои запчасти:

• оригинальный (или аналог) комплект ГРМ на мотор Z18XE (ремень и три 3 ролика);
• оригинальная (или аналогичная) помпа охлаждающей жидкости.

Сам процесс замены ремня на автомобиле, оснащенном мотором Опель с ГУРом (гидравлический усилитель руля) следующий:

На фото показаны этапы замены ремня привода ГРМ на Шеви Ниве с мотором Опель.

Подготовка к началу работы — радиатор снят Место установки помпы Новая и старая помпы Смонтированные новые детали Новая помпа на моторе Все готово к установке радиаторов на место

На видеоролике от автора Александр Дизер показан полный процесс замены ремня на Ниве с двигателем Опель.

Видео с выполнением замены ремня генератора на Шевроле Нива с кондиционером

У новых гидроопор немецкой фирмы INA — гладкий корпус. Он вставлен в отверстие стальной промежуточной втулки, ввинчиваемой в резьбовое отверстие головки цилиндров. При таком решении момент затяжки втулки и качество резьбы значительно меньше сказываются на деформации корпуса гидроопоры.

Новые гидроопоры будут применяться как в двигателе 2123 «Шевроле-Нива», так и в двигателе 21214 автомобиля «Лада 4×4» («Нива» ВАЗ-21214).

Не следует пренебрегать требованиями руководства по эксплуатации вашего автомобиля! Двигатель ВАЗ-21124 рассчитан на нормальную работу при использовании бензина с октановым числом не менее 95. Только такой бензин обеспечивает требуемую безотказность всех выпускаемых двигателей ВАЗ-21124 — вне зависимости от стечения производственных допусков по степени сжатия, фазам ГРМ, датчикам ЭСУД, во всем диапазоне эксплуатационных режимов и климатических условий, предусмотренных для автомобиля.

При обрыве ремня ГРМ двигателей 21126 (16-клапанный двигатель 1,6 л — с облегченной шатунно-поршневой группой для «Приоры») и 11194 (16-клапанный двигатель 1,4 л — с облегченной шатунно-поршневой группой для «Калины») клапаны действительно могут войти в контакт с поршнями. Это вынужденная плата за снижение выброса токсичных компонентов с отработавшими газами — необходимое условие выполнения современных норм токсичности. Для обеспечения требуемой безотказности привода ГРМ в конструкции двигателей нашли применение три изделия фирмы Gates (Германия), с ресурсом 200 тыс. км. Это ремень, изготовленный с применением резиновой смеси, способной работать при температуре до минус 40°С без образования микротрещин. Не менее долговечен и опорный ролик. А фирменный полуавтомат натяжения позволяет правильно натягивать ремень без каких-либо приборов, сглаживать пульсации, обеспечивать стабильность работы во всем диапазоне изменения температур двигателя.
