Блоки реле и предохранителей ваз 2112: описание и расшифровка

Реле стартера ВАЗ 2110

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Распространённые ошибки

Пользоваться нашей инструкцией можно в одном случае: когда не работает бензонасос, а другие системы исправны. Иногда мотор не заводится по нескольким причинам сразу. И тогда снижать давление надо так: ждут 5-6 часов, при этом зажигание не включают. Будьте внимательны!

Вообще-то, рампа находится под давлением

Узнать о наличии давления можно стандартным способом:

Открывают капот; На топливной рампе находится штуцер, закрытый пластиковым колпачком. Его отворачивают (фото 1); Колпачком от ниппеля (фото 2) можно будет выкрутить заглушку штуцера

Это действие выполняют осторожно: остаточное давление никуда не исчезло. Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу

Пусть давление немного понизится

Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу. Пусть давление немного понизится.

Диагностический штуцер и заглушка

Пытаться чинить бензонасос – это похвально. Можно будет поменять его сеточку. Но причиной неполадок может быть и засорённый фильтр тонкой очистки .

Сменный фильтр («банка» 2112-1117010) выходит из строя постепенно. На всех инжекторных авто, в том числе на ВАЗ-2112, бензонасос не перестанет работать даже при полностью засорённом фильтре. Топливо не прокачивается, но моторчик от этого не сгорает.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2112. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после . Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110 :

Дополнительные предохранители: 1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей :

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов :

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера) :

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).

Лада 2112 «Ниагара» › Бортжурнал › предохранители и реле на автомобиле ВАЗ-2110-2112

Всем привет!Давно не писал и вот решил выложить полезную статейку.Чистя комп от всякого не нужного добра набрёл на заметки сделанные в этот момент

Основные предохранители и реле на автомобиле ВАЗ-2110-2112Они расположены с левой стороны от руля, чуть ниже(я думаю всем извесно). На фото представлены обозначения на монтажном блоке предохранителей

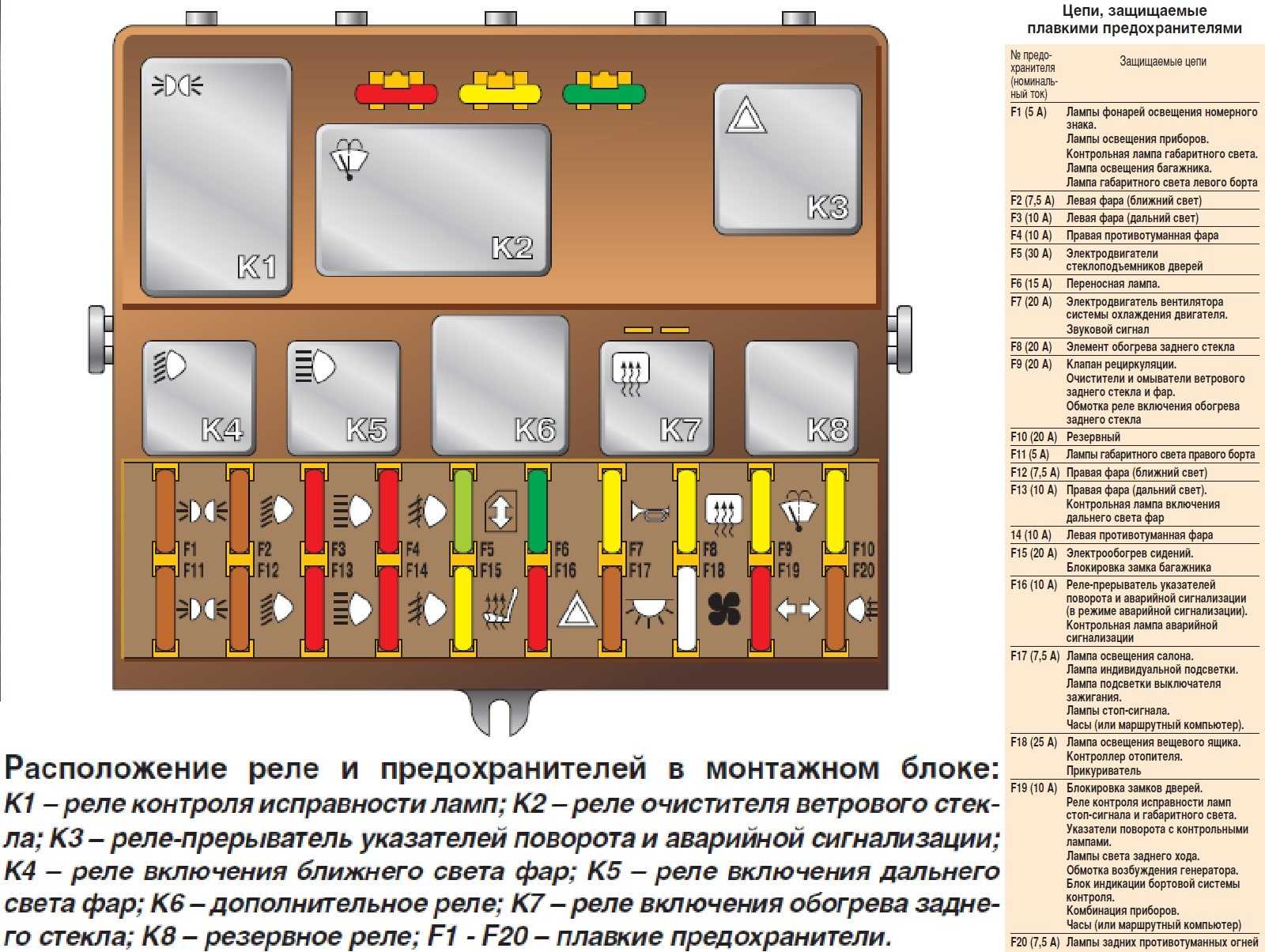

Расположение реле и предохранителей в монтажном блоке

Описание реле:К1 – реле контроля исправности ламп;К2 – реле очистителя ветрового стекла;K3 – реле-прерыватель указателей поворота и аварийной сигнализации;К4 – реле включения ближнего света фар;К5– реле включения дальнего света фар;К6 – дополнительное реле;К7 – реле включения обогрева заднего стекла;K8 – резервное реле ;F1–F20 – плавкие предохранители

Дополнительные предохранители и реле (система впрыска топлива)Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

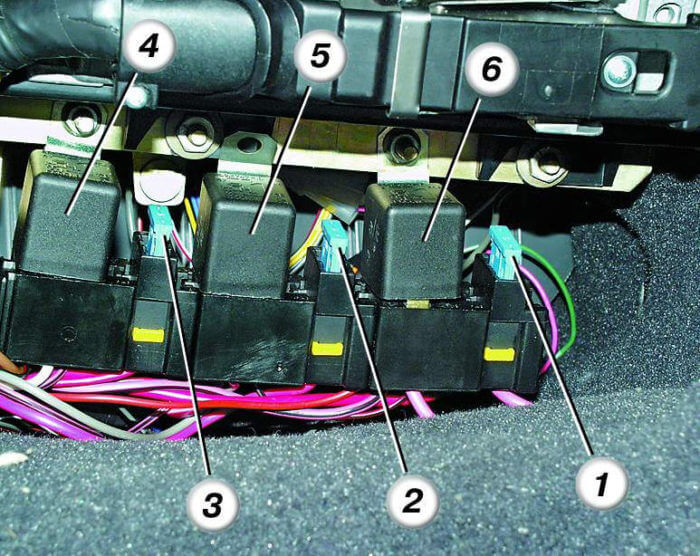

Дополнительные предохранители и реле

• 1 – модуль зажигания, контроллер;• 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;• 3 – реле топливного насоса, топливный насос, форсунки.Дополнительные реле:• 4 – реле электровентилятора;• 5 – реле электробензонасоса;• 6 – главное реле (реле зажигания).Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов:

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);К2 – реле очистителя ветрового стекла;К3 – реле-прерыватель указателей поворота и аварийной сигнализации;К4 – реле включения ближнего света фар;К5 – реле включения дальнего света фар;К6 – дополнительное реле;К7 – реле включения обогрева заднего стекла;К8 – резервное реле;

Нравится 22 Подписаться

Реле бензонасоса калина где находится видео

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Признаки износа бензонасоса

Неисправный бензонасос либо работает с перебоями, то есть неправильно, либо не функционирует совсем. Неполадки могут возникнуть по причине сильного износа или выхода из строя других элементов системы.

Признаками неисправности топливного насоса, требующими проверки его работоспособности, являются:

• отказ двигателя заводиться;
• неравномерная работа силового агрегата, он троит, теряет мощность;
• посторонние шумы в работе бензонасоса или их полное отсутствие.

Без диагностики определить характер неисправности не получится, и двигаться в ходе проверки нужно всегда от самого простого к сложному.

За что отвечает комплект реле с блоком предохранителей?

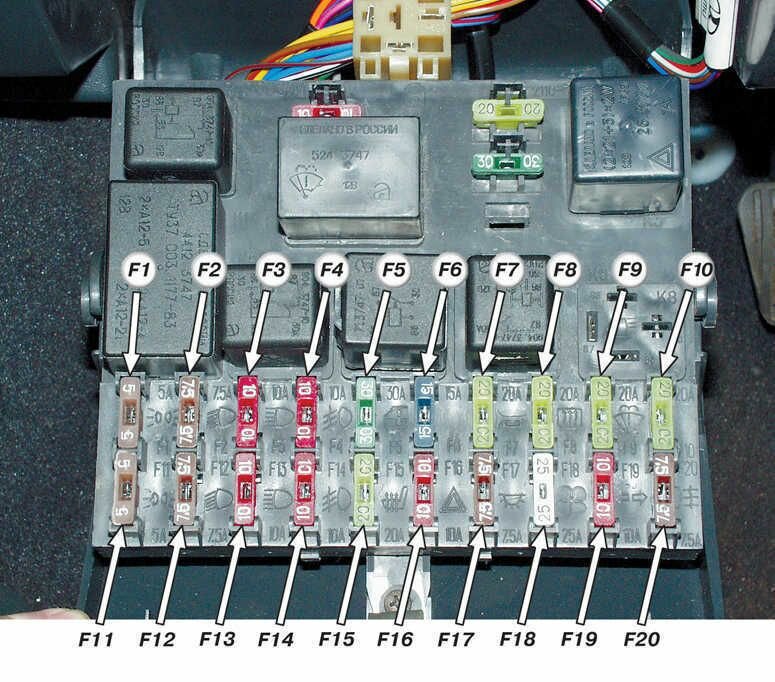

Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110

Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:

• К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
• К2 – данное комплектующее связано с работой передней пары дворников;
• K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
• К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
• К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
• К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
• K8 – так же как и К6, является резервным реле.

Совет: если вы заметили основные признаки неисправности датчика кислорода. вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

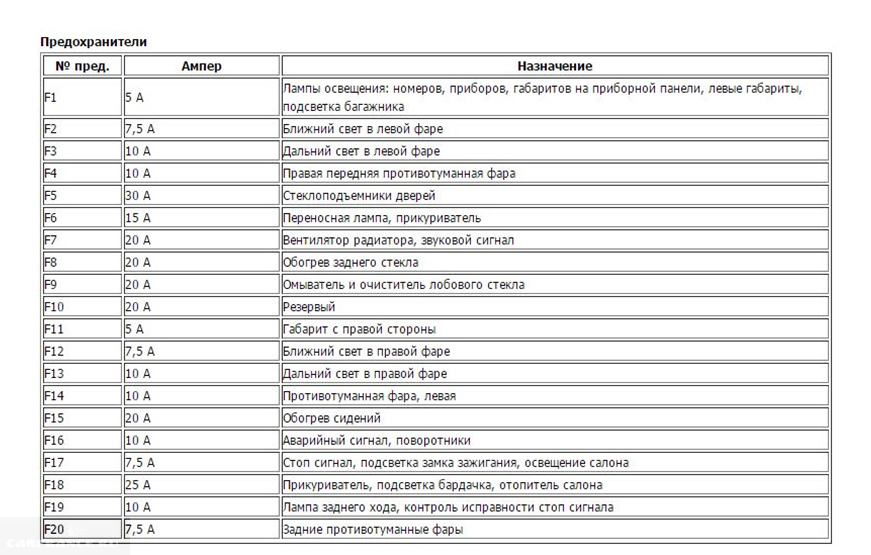

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле-прерыватель указателей поворота и аварийной сигнализации ВАЗ 2110, 2111, 2112 типа 2108-3747010-02 (492.3747) предназначено для создания режима мигания светильников поворотов и аварийной сигнализации

Устройство электромагнитно-теплового реле-прерывателя указателей поворота и аварийной сигнализации модели 2108-3747010-02 (492.3747) не простая, в ней применяется схема включения поворотов через релюшку электромагнитного типа. Оно выполняется в виде цилиндрического сердечника, а в обмотки применяется тонкий медный провод. Сверху сердечника размещается 2 группы клемм, а с каждой стороны смонтированы металлические якоря. Первая группа клемм закорачивает цепь, где находится контрольная лампа, размещенная на панели приборов. С помощью других клемм происходит замыкание линии с лампочками в указателях поворотов. Вот они и осуществляют мигающий режим.

К якорю главной группы клемм монтируется тонкая нихромовая струна. Она отводит якорь от клеммы, которая размещена на сердечнике. В результате цепь окажется разомкнутой, что для нее является нормальным состояние. Сам сердечник смонтирован на специальной изолированной площадке, где также выполняется монтаж противоположного конца струны. В процессе работы через струну протекает электрический ток, поскольку она вместе с резистором располагается в цепи выключателя. Все элементы устройства располагаются в цилиндрическом металлическом кожухе.

Принцип работы электромагнитно-теплового реле указателей поворота 2110, 2111, 2112 и аварийной сигнализации типа 2108-3747010-02 (492.3747) не очень сложный. При включении сигнала поворота, выполняется замыкание цепи. Под воздействием тока нихромовая струна нагревается и ее длина становится больше. Якорек, который ранее был отведен, примагничивается сердечником, выпрямляется и в течение малого промежутка времени исполняет замыкание контактов. Из-за этого лампочки поворотов начинают светиться в полный накал. Ток проходит мимо струны, из-за этого она остывает и вновь уменьшается. Из-за этого оттягивается якорь от сердечника и размыкаются контакты. Лампочки перестают светиться. После этого весь процесс возобновляется. Нихромовая струна нагревается и остывает очень быстро, выполняя мигание лампочек со средней частотой 60-120 раз в минуту.

Мигание лампы, размещенной на панели приборов, также связано с функционированием основной группы контактов. Поэтому она мигает синхронно с сигнальными лампочками. Звуковые мини-сигналы в виде характерных щелчков возникают, когда якорек и контакты смыкаются и размыкаются, ударяясь один об другого.

Внутренняя электрическая схема реле-прерывателя указателей поворота и аварийной сигнализации 2108-3747010-02 (492.3747) сформирована на трех транзисторах и различных дополнительных радиодеталях..

Монтажная плата реле-прерывателя указателей поворота и аварийной сигнализации ВАЗ 2110, 2111, 2112 представлена внизу на рисунке.

Для подключения данное реле имеет 3 клеммы, расположенных на его корпусе. Клемма 31 через разъем 4 подсоединяется к массе автомобиля. Контакт 49 через клемму 14 подключается к включателю аварийки. Клемма 49а подсоединяется через разъем 2 к контакту 11 кнопки аварийной сигнализации.

Где: К3 — реле-прерыватель указателей поворота и аварийной сигнализации.

Распиновка контактов реле-прерывателя указателей поворота и аварийной сигнализации следующая:

• Клемма 31 (черный провод) — масса;
• Клемма 49 (коричневый провод) — + 12 В;
• Клемма 49а (сине-красный провод) — к контакту 2 подрулевого переключателя.

Реле бензонасоса на ВАЗ 2110

Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи. Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.

Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.
