Всем привет, еду вчера и замечаю, что дворники до неприличия медленно работают, заехал в Балткам, купил литиевой смазки в баллоне, облил шарниры трапеции, лучше стало, но всё равно медленновато.

В итоге вечером спросил у Яндекса и Гугла, получил ответ про то, что надо всё это к чертям снимать и смазывать всё и со всех ракурсов, а также перебирать редуктор дворников.

Пока в раздумьях — заставить этим заняться по гарантии дилера или самому исправить этот косяк.

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются. Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем. Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки. В моем случае одна сторона (водительский дворник) ходила нормально, а вот вторая — с таким усилием, что я даже удивился, как вообще моторчик был способен стронуть с места этот рычаг. Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

• Плоскогубцы
• Проникающая смазка
• Смазка литол или аналогичная
• Молоток
• Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

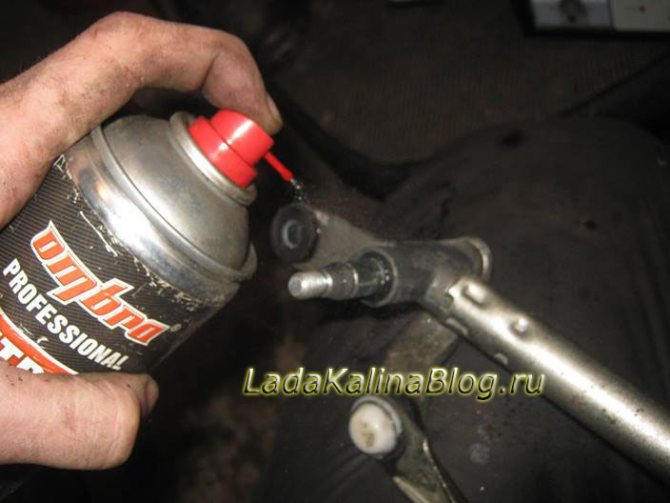

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

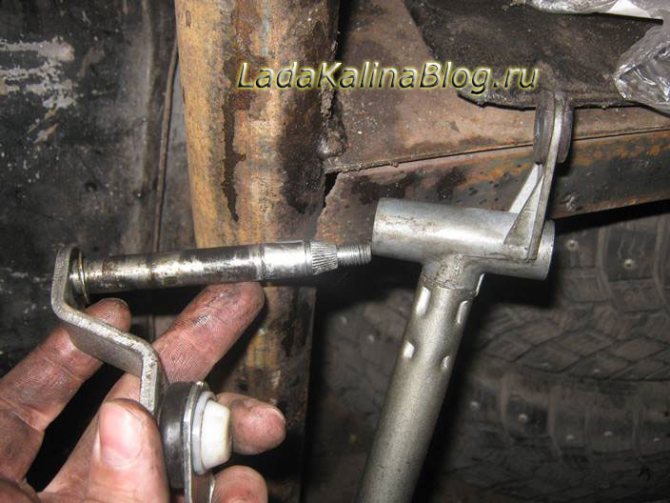

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

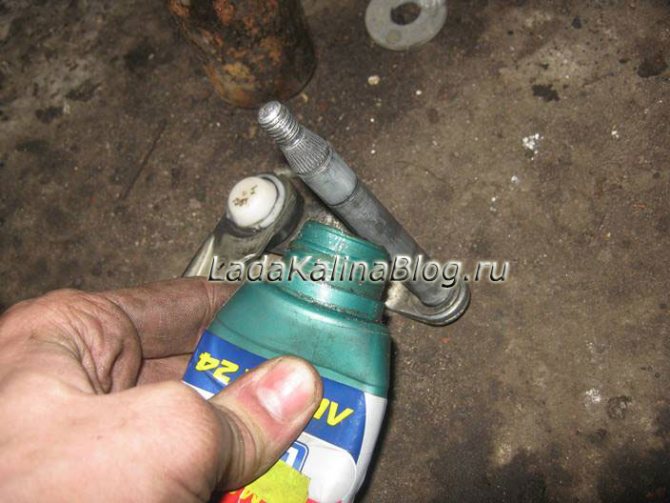

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

Почему не работают дворники на Лада Приора и что делать

На автомобилях Лада Приора установлены два передних дворника и один задний. Каждый автолюбитель знает, что их основной задачей является очистка стекла от дождя осенью и от снега зимой. Однако устройства выполняют свою функцию далеко не всегда. Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях. Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

Советы для автомобилистов

Хотя Lada Granta (Лада Гранта) и относится к легковым автомобилям последнего поколения автозавода ВАЗ, но комплектуется она самыми дешёвыми резиновыми щётками стеклоочистителя. Поэтому первые проблемы, с которыми сталкиваются владельцы этих автомобилей, становится режущий ухо звук, который издают щётки при движении по лобовому стеклу, в момент их включения совместно с омывателем.

Происходит это из-за того, что резинки щёток затвердевают (особенно при морозе) и начинают двигаться по сухому стеклу раньше, чем начнёт поступать на него «незамерзайка» или вода. Устранить эту проблему можно путём установки вместо штатных щёток эконом класса Bosch ECO, размерностью 600 и 400 миллиметров, более дорогих щёток Champion Aerovantage или Bosch Aero Twin. Тогда в салоне Лада Гранта (ВАЗ-2190) станет значительно тише, при работе стеклоочистителя. Да и менять щётки нужно хотя бы раз в год, перед началом осенней эксплуатации автомобиля.

Вторая проблема, с которой сталкиваются владельцы автомобилей Лада Гранта, неправильная установка поводков щёток, в результате чего, при их включении левая щётка ударяет в левую стойку кузова автомобиля, а правая, при выключении стеклоочистителя, слегка не доходит до места парковки и при включении дворников вначале идёт вниз и только затем поднимается вверх. Устранить эту неисправность можно путём снятия рычагов дворников с последующей переустановкой их, путём поворота, на небольшой угол против часовой стрелки.

Если дворники не включаются ни в одном из режимов работы, то поиск неисправности начинают с проверки предохранителя F4 (20А). Найти его можно открыв крышку монтажного блока, который стоит в передней панели, слева от рулевой колонки. Если этот предохранитель не перегорел, тогда, там же, нужно будет проверить работоспособность реле К6 (левый ряд, верхнее большое), через которое поступает питание к мотор-редуктору дворников. Проверку реле осуществляем методом замены его на такое же, но заведомо исправное. Кроме этого, возможна и механическая неисправность, связанная с откручиванием гайки на выходном валу редуктора при помощи которой крепится кривошип привода трапеции.

При отказе дворников работать только в одном прерывистом режиме, то при поиске неисправности можно сделать предположение, что вышла из строя микросхема, находящаяся внутри реле К6, при помощи которой, щётки стеклоочистителя делают паузу в работе. А отказ дворников работать на первой или второй скорости, может быть связан с зависанием одной из трёх щёток коллектора электродвигателя мотор-редуктора.

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно.

Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения.

Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам.

Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

Перегорел предохранитель:

• снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
• на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;

Неисправность реле:

Если не работают дворники на Ладе Калина

в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

• проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
• зачищаем ее и место крепления;
• устанавливаем на место;

ВАЗ 1117 Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.

При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Для Lada Granta, Kalina, Priora

За количество взмахов отвечает резистор, который указан на фото. Наша задача заменить (используя паяльник) его на резистор с меньшим сопротивлением. Чтобы получить два взмаха дворников после омывания ветрового стекла достаточно впаять резистор сопротивлением от 47 до 68 кОм (0,25 Вт). Чтобы сделать три взмаха – от 70 кОм. Результат модернизации на видео:

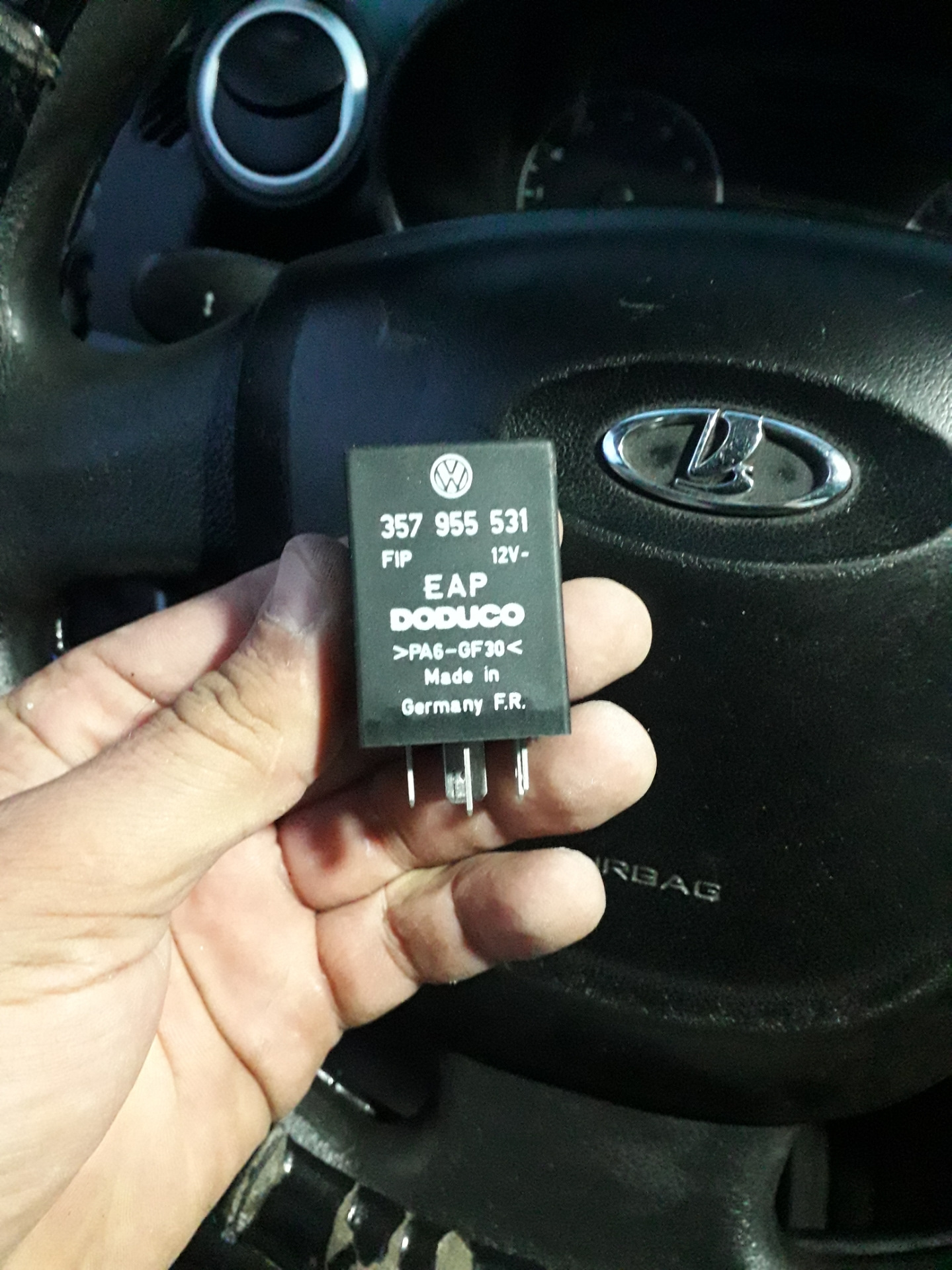

Стоит отметить, что в продаже можно найти реле стеклоочистителя с расширенными возможностями:

• Есть регулировка паузы, то есть можно установить любое время между взмахами дворников;
• Три взмаха после омывателя, вместо четырех (нет проблемы скрипа дворников по стеклу);
• После омывателя первый взмах с задержкой.

Однако, самостоятельная замена резистора в реле обойдется всего в 5 рублей, а функциональное реле будет в 70-100 раз дороже.

https://youtube.com/watch?v=mH5QbOERYt8

Быстрое сравнение

Предлагаю краткие рекомендации дворников. Выбирайте, что вам важнее, и покупайте. Подробное описание, видео установки и сравнение цен — ниже.

Модель	Особенности	Рейтинг	Ссылка
Bosch Aerotwin	Бескаркасные. Сделаны в Бельгии. Оптимальное соотношение цены и качества.	★★★★★	Купить комплект: в Мире дворников или на Яндекс Маркет
Denso Hybrid	Гибридные. Всесезонные. Лучшие щётки на рынке.	★★★★★	Водительская: в Мире дворников или на Яндекс Маркет Пассажирская: в Мире дворников или на Яндекс Маркет
Bosch Twin Spoiler	Качественные и надёжные каркасные дворники со спойлером.	★★★★✩	Купить комплект: в Мире дворников или на Яндекс Маркет
Bosch Eco	Самый бюджетный вариант. Но это всё ещё Бош.	★★★✩✩	Водительская: в Мире дворников или на Яндекс Маркет Пассажирская: в Мире дворников или на Яндекс Маркет

Советы для автомобилистов

Хотя Lada Granta (Лада Гранта) и относится к легковым автомобилям последнего поколения автозавода ВАЗ, но комплектуется она самыми дешёвыми резиновыми щётками стеклоочистителя. Поэтому первые проблемы, с которыми сталкиваются владельцы этих автомобилей, становится режущий ухо звук, который издают щётки при движении по лобовому стеклу, в момент их включения совместно с омывателем.

Происходит это из-за того, что резинки щёток затвердевают (особенно при морозе) и начинают двигаться по сухому стеклу раньше, чем начнёт поступать на него «незамерзайка» или вода. Устранить эту проблему можно путём установки вместо штатных щёток эконом класса Bosch ECO, размерностью 600 и 400 миллиметров, более дорогих щёток Champion Aerovantage или Bosch Aero Twin. Тогда в салоне Лада Гранта (ВАЗ-2190) станет значительно тише, при работе стеклоочистителя. Да и менять щётки нужно хотя бы раз в год, перед началом осенней эксплуатации автомобиля.

Вторая проблема, с которой сталкиваются владельцы автомобилей Лада Гранта, неправильная установка поводков щёток, в результате чего, при их включении левая щётка ударяет в левую стойку кузова автомобиля, а правая, при выключении стеклоочистителя, слегка не доходит до места парковки и при включении дворников вначале идёт вниз и только затем поднимается вверх. Устранить эту неисправность можно путём снятия рычагов дворников с последующей переустановкой их, путём поворота, на небольшой угол против часовой стрелки.

Если дворники не включаются ни в одном из режимов работы, то поиск неисправности начинают с проверки предохранителя F4 (20А). Найти его можно открыв крышку монтажного блока, который стоит в передней панели, слева от рулевой колонки. Если этот предохранитель не перегорел, тогда, там же, нужно будет проверить работоспособность реле К6 (левый ряд, верхнее большое), через которое поступает питание к мотор-редуктору дворников. Проверку реле осуществляем методом замены его на такое же, но заведомо исправное. Кроме этого, возможна и механическая неисправность, связанная с откручиванием гайки на выходном валу редуктора при помощи которой крепится кривошип привода трапеции.

При отказе дворников работать только в одном прерывистом режиме, то при поиске неисправности можно сделать предположение, что вышла из строя микросхема, находящаяся внутри реле К6, при помощи которой, щётки стеклоочистителя делают паузу в работе. А отказ дворников работать на первой или второй скорости, может быть связан с зависанием одной из трёх щёток коллектора электродвигателя мотор-редуктора.

Не верная работа дворников входит в список пяти неисправностей при которых запрещена любая эксплуатация автомобиля, даже движение до места ремонта. Поэтому следует со всей серьёзностью относиться к вопросам ремонта и диагностики механизма дворников.

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

• ось рычага;
• электромотор (прибор, приводящий стеклоочиститель в работу);
• рычаг щёток;
• щётки;
• щёткодержатель;
• монтажный блок;
• корпус;
• моторедуктор.

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия

Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро

В таком случае следует обратить внимание на моторчик

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

• Медленный режим.
• Прерывистый режим работы.
• Быстрая работа.

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.

Для Lada Granta FL

На Lada Granta FL (обновленном семействе) установлено реле 66.3787, отличающееся от предыдущих тем, что в нём впаяны SMD-резисторы. Они очень маленькие, поэтому перепаять их своими руками будет не так легко. Для замены потребуется SMD-резистор номер 183 (18 кОм), а перепаять смогут в сервисе по ремонту телефонов за 50 рублей. Нужно заменить резистор 3922 (39 кОм) на 183-й. После доработки будет 2 взмаха дворников, а не 4. Автор Станислав Иванов

Напомним, улучшить очистку лобового стекла можно при помощи замены штатных жиклеров (форсунок омывателя) на веерные.

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

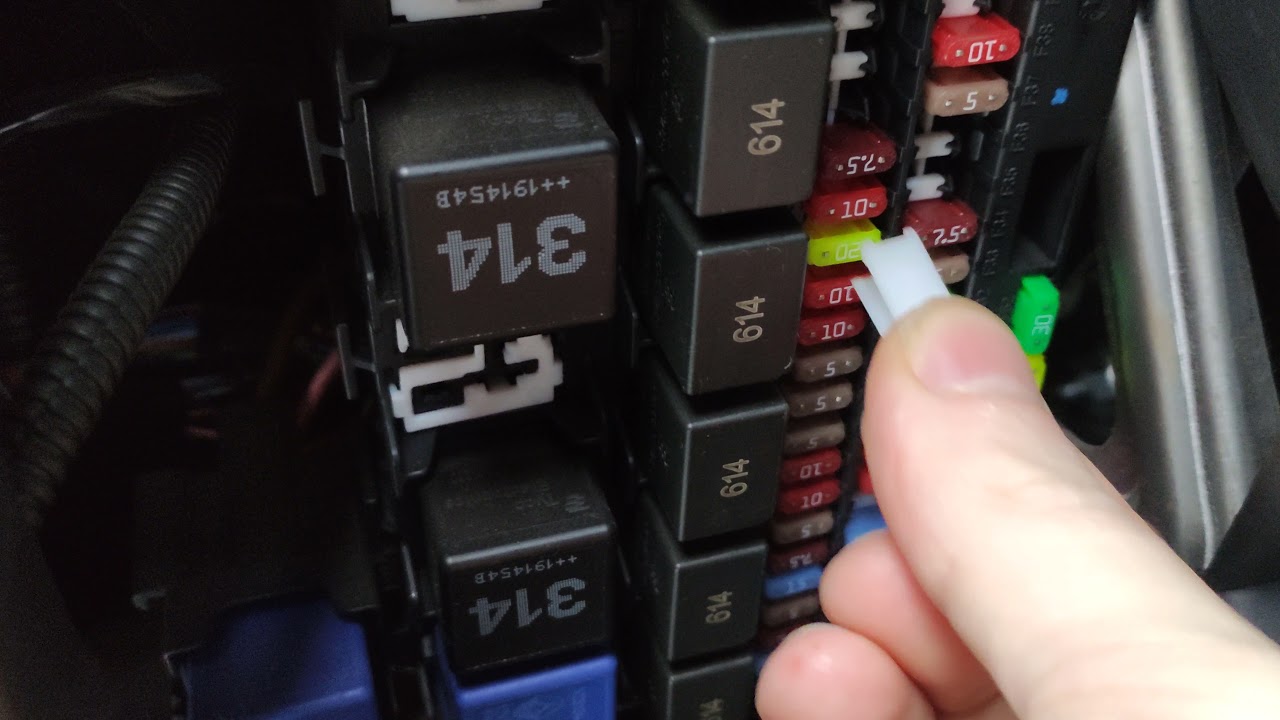

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние пре­дохранителя можно при помощи омметра или контрольной лампы.

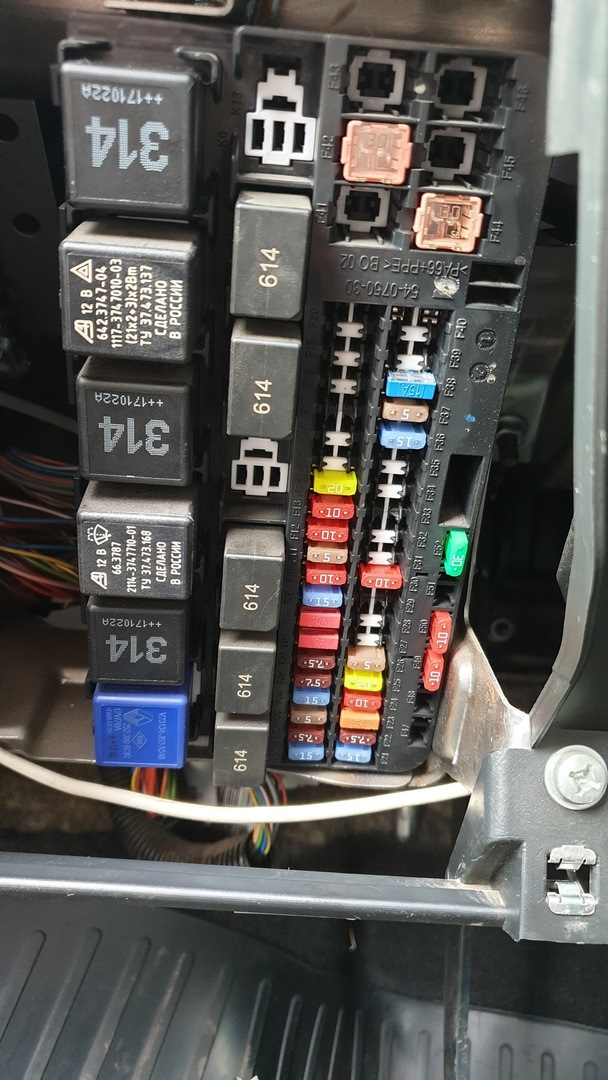

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Мне 2 раза! по гарантии меняли моторчик с трапецией за год владения машиной. Говорили — клинил мотор. Так вот теперь проблема — не всегда работает прерывистый режим. То работает то нет, 4 тое положение(самое быстрое) включается всегда. Проблема чаще всего проявляется после стоянки на улице. Менял реле — не помогает. Что с дворниками на грантах? Или одному мне так везет. Задолбали! Думаю, может подрулевой переключатель надо менять?

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

При включении зажигания срабатывают дворники

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

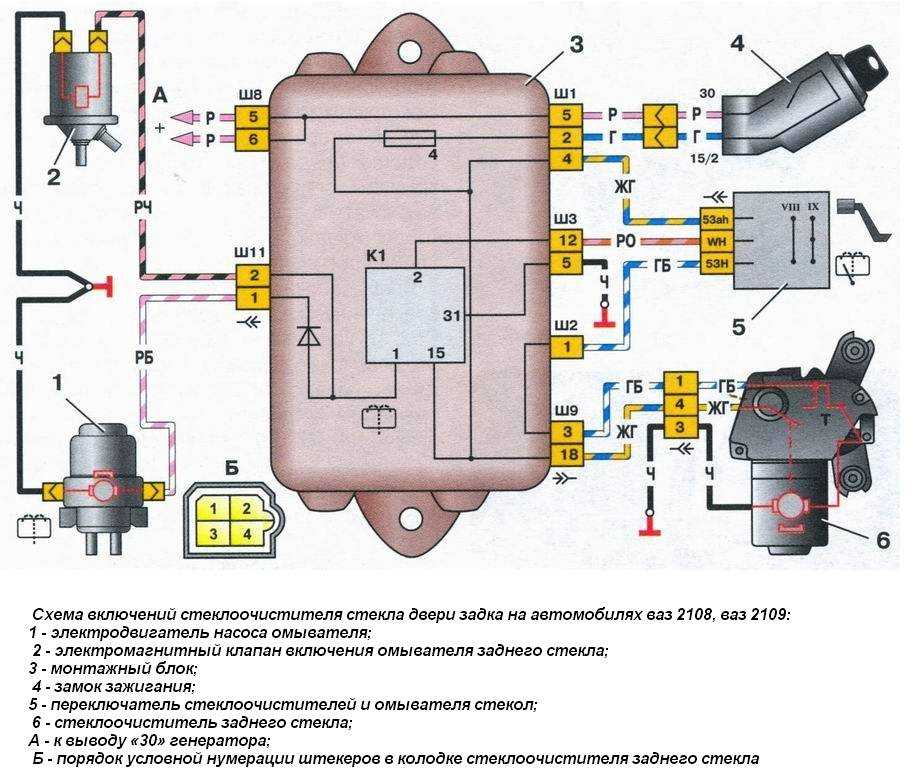

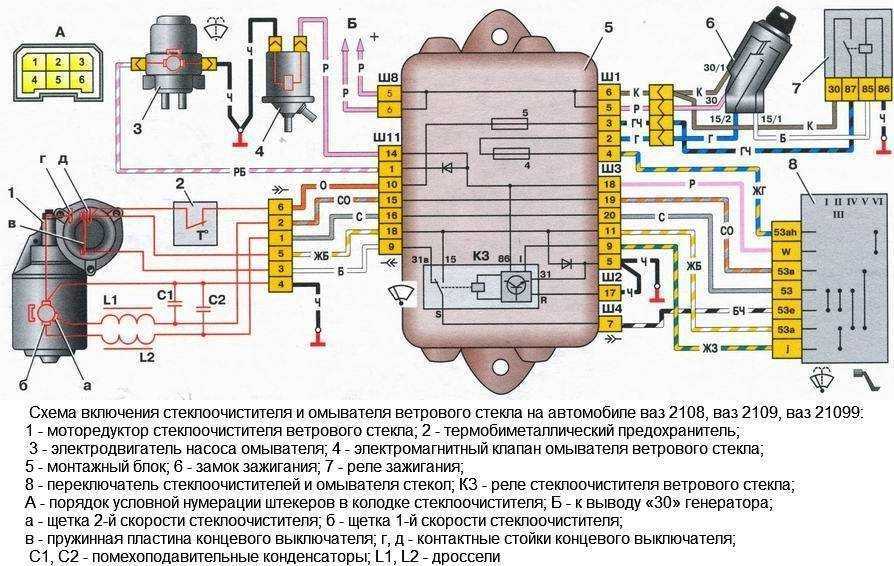

Схема передних дворников Схема заднего дворника

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

Разрыв проводки мотора стеклоочистителя

Одной из причин неисправности мотора стеклоочистителя на автомобиле Лада Гранта может быть разрыв проводки. Эта проблема может возникнуть из-за нескольких причин:

• Механические повреждения проводки: Проводка мотора стеклоочистителя находится в защищенном положении под капотом автомобиля, однако, при небрежном обращении или в результате столкновения могут возникнуть повреждения проводов. Например, провод может разорваться из-за обрыва или перелома.
• Коррозия: Длительный период эксплуатации автомобиля может привести к образованию коррозии на проводах стеклоочистителя. Коррозия может вызвать разрыв проводки и преградить путь электрическому току.
• Плохое качество проводки: Sнеисправный мотор стеклоочистителя может быть вызван некачественным выполнением проводки. Недостаточно надежное или плохое качество проводов может привести к их разрыву и проблемам с функцией стеклоочистителя.

Для устранения неисправности связанной с разрывом проводки мотора стеклоочистителя Лада Гранта рекомендуется следующие действия:

1. Визуальный осмотр: Проверьте проводку стеклоочистителя на наличие механических повреждений, коррозии или плохого качества исполнения. При обнаружении разрывов или проблем, проведите детальную проверку и замените поврежденные провода при необходимости.
2. Чистка проводов: Если проблема связана с коррозией на проводах стеклоочистителя, рекомендуется провести их очистку. Для этого используйте мягкую щетку и специальные средства для удаления коррозии. После чистки убедитесь, что провода полностью просушены, прежде чем повторно подключать стеклоочиститель.
3. Замена проводки: Если разрыв проводки обусловлен их плохим качеством или невозможностью восстановления, рекомендуется заменить провода стеклоочистителя. При этом следует установить провода соответствующего качества, чтобы избежать повторных неисправностей в дальнейшем.

В случае, если самостоятельное устранение неисправности оказалось неудачным или представляет собой сложную задачу, рекомендуется обратиться к специалистам автосервиса для профессионального решения проблемы.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

• cгорел предохранитель F5;
• окислились или обгорели клеммы соединительных колодок;
• вышли из строя провода;
• сломалось реле К5 524.3747;
• приказал «долго жить» подрулевой переключатель;
• ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
• открутились гайки крепления рычагов к валам трапеции;
• щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

• окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
• зависание щеток в моторедукторе;
• обгорание/загрязнение коллектора;
• обрыв в обмотке якоря;
• выкрашивание зубьев шестерен в редукторе.

Всем привет. Месяц назад перестал работать прерывистый режим дворников. Только сегодня дошли руки сделать.А именно симптомы такие:в прерывистом режиме не работает вообщев быстром и медленном режиме работают, но при выключении не возвращаются на свое место

Первое, что сделал — почитал в нете. Причин несколько:1. Реле2. Подрулевой переключатель3. Мотор4. Предохранитель F-1

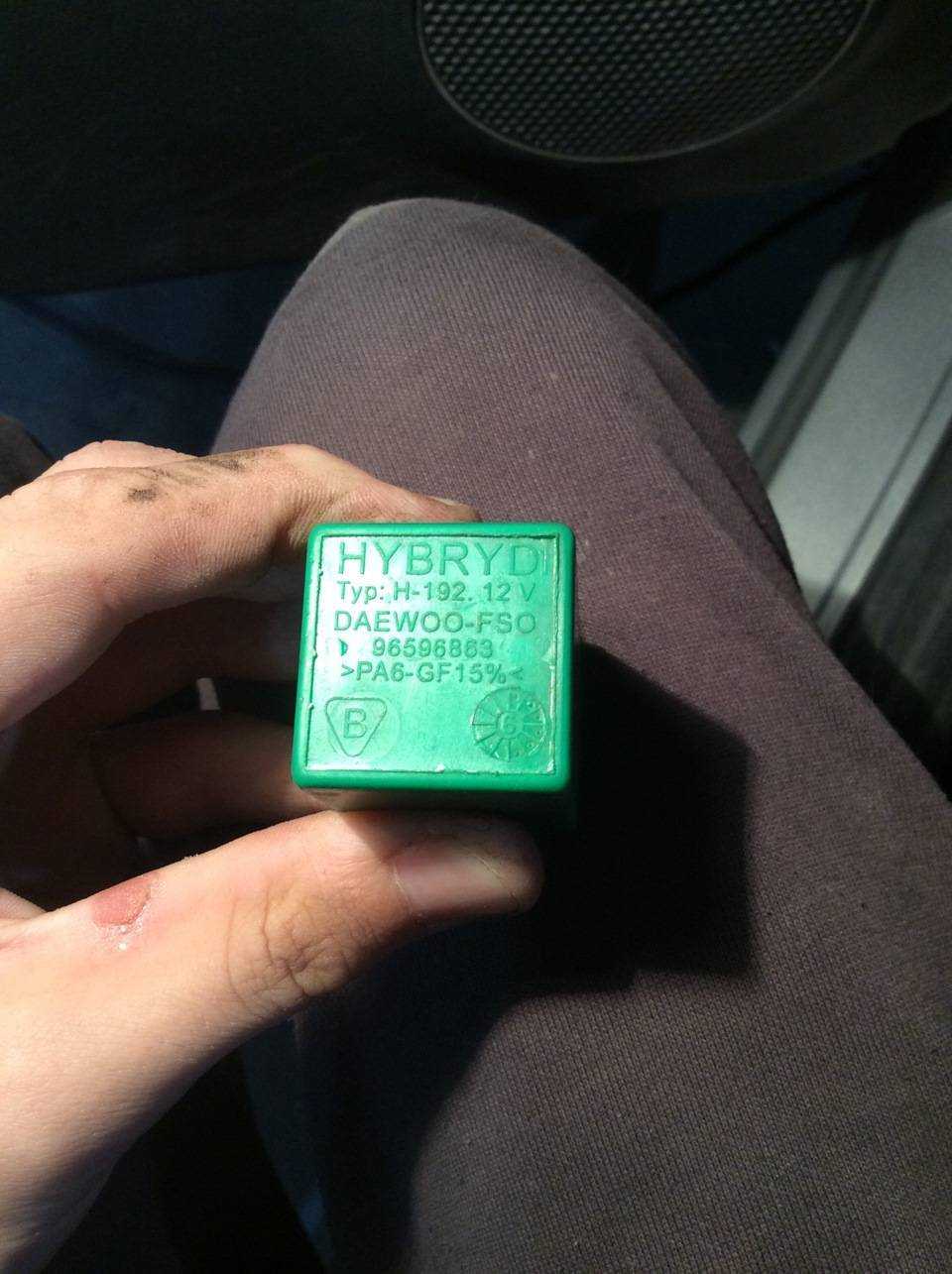

Долго мучился, не мог найти реле дворников. Везде писали, что оно зеленго цвета, а у меня слева от руля только два черных и синий большой:Черный (4 контакта) — 4-й режим вентилятораЧерный (3 контакта) — реле аварийки и поворотовСинее большое — ближний свет и габариты

Нашел все это методом исключения. Но где же реле дворников?Как оказалось позже, оно просто выскочило из “лотка”, и тупо висело под рулевой колонкой.Прошло часа два, пока не нашел его. :))Поехали дальше. Вынимаю реле, меряю напряжение на контактах. На одном из контактов должно быть 12В при включении прерывистого режима. Есть такое дело. Значит переключатель уже можно откинуть из вариантов поломок.Так как под рукой было реле, продолжил им. Только вынул его из разъема, как услышал, что внутри болтается сама плата. Уже дальше можно не копать.Мое предположение: реле выпало из своего лотка, долгое время висело в воздухе и внутри что-то отпало.Разобрал реле, а там оно состоит из двух плат: одна которая втыкается в разъем, а вторая, которая за все отвечает + ко всему микроконтроллер Attiny13 на борту.

Первое, что заметил, так это на плате с микроконтроллером отвалились дорожки, которые должны быть припаяны к разъемам. Думаю, это в результате многомесячной тряски.И тут понеслась. С паяльником дружу очень даже неплохо, решил восстановить дорожки.Опыт удался, прерывистый режим заработал, а также мотор стал нормально останавливать дворники.Теперь дворники работают исправно.

Думаю то, что происходит с противотуманками, связано с самим реле.Цена вопроса:

4 часа времени и немного припоя)))

Может кто объяснит, как задние противотуманки коммутируются через реле?Может потому, что кнопка задних ПТФ без фиксации?Я бы тогда вывел куда-нибудь тумблер или кнопку с фиксацией и через предохранитель подключил задние ПТФ напрямую.

Прерывистый режим –первый режим работы дворников. Далее идет 1-я скорость и 2-я скорость. Прерывистый режим – работа дворников с паузой 2-3 секунды.

Если не работает прерывистый режим, то в данном случае могут быть всего лишь 2 возможные причины неисправности:

1. Мертвое реле «К3». Рекомендуется заменить реле на заведомо рабочее, т.к. в магазинах много подделок и пустышек. Если вы не знаете где находится данное реле, то вам нужно в Предохранители.
2. Вторая возможная причина неисправности – нерабочий подрулевой переключатель дворников. Как заменить переключатель?

Если вы столкнулись с данной проблемой, первым делом рекомендуется заменить реле, сняв его с другой машины, затем уже идти в магазин или менять подрулевой переключатель.
