Предохранители ваз 2110 2111 2112 и реле с назначением и схемами. инжектор

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

Заведите автомобиль, повернув ключ в замке зажигания;
Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
Подождите около 20 секунд;
Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
Перед вами теперь открылся монтажный блок.
Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Реле задних противотуманных огней 2110, 2111, 2112

Реле задних противотуманных огней 2114-3747610 (23.3777) предназначено для подключения и выключения задних противотуманных светильников авто в соответствии с алгоритмом по правилу 048 ЕЭК ООН.

Подключение задних противотуманных светильников выполняется путем однократным нажатием на замыкающую клавишу без фиксации, подключенную между клеммами 3 («Общий») и 5 («Вкл/откл») при присуствии напряжения электропитания на клеммах 2 («Противотуманные фары») и/или 6 («Ближний свет/дальний свет») разъема Х1 (т.е. когда подключены фары ближнего или дальнего освещения и/или противотуманные).
Отключение задних противотуманных светильников выполняется одним нажатием на ту же клавишу или при снятии напряжения электропитания с клемм 2 и 6, причем в случае вторичного поступления напряжения на клеммы 2 и/или 6 задние противотуманные светильники не включаются.

Распиновка контактов реле задних противотуманных огней 2110, 2111, 2112 выглядит следующим образом:

Постоянный «+»;
Пустой;
Постоянный «-«;
Приходящий плюс;
Минус от кнопки;
Плюс от габаритов.

Принципиальная внутренняя электрическая схема реле очень сложная. В нее входит много разных радиодеталей.

Реле задних противотуманных огней ВАЗ 2110, 2111, 2112 типа 2114-3747610 (23.3777) подключается с помощью 6 контактов, расположенных у него на корпусе. Контакт 1 соединяется с клеммой 30 замка зажигания. Контакт 2 соединяется с плюсом противотуманных светильников. Контакт 3 соединен с корпусом автомобиля. Контакт 4 подключается к клеммам «+» задних противотуманных фонарей. Контакт 5 подключен к кнопке включения противотуманных фонарей. Контакт 6 соединен с переключателем фар.

Реле задних противотуманных огней ВАЗ 2110, 2111, 2112 «3» модели 2114-3747610 (23.3777) установлено на кронштейне, расположенном в моторном отделении, прикрепленного к перегородке с правой стороны под лобовым стеклом

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого поколения и выше находится слева от рулевой колонки, под переключателем фар. Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается вниз и все элементы доступны для замены. Если приходится работать на морозе в непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому лучше снять блок целиком. Для этого:

Фигурной крестовой отверткой выкрутите защелку у переднего края панели.
Переверните плату.
Отсоедините фишки контактов.
Извлеките блок наружу.

Расположение блока предохранителей Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно когда требуется перепаивание схемы предохранителей или замена многочисленных плавких элементов. Чтобы заменить только один защитный модуль или реле, монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и расшатывающими движениями тяните вверх.

В основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение одинаково для всего “семейства”. Реле могут немного отличаться по разбросанности на панели. На некоторых моделях отдельные ячейки могут пустовать. Это связано с комплектацией и установленным/отсутствующим оборудованием.

Каждый предохранитель отвечает за отдельное электрооборудование, оптику. Для этого в нем точно подобран критический ток по силе (А), чтобы защитить последующую цепь от повреждения при скачках напряжения, коротком замыкании. Без них автомобили загорались бы гораздо чаще.

Всем владельцам ВАЗ следует сохранить себе схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в “родственных” моделях скрывают за собой дополнительный предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом коробе.

Блок реле ВАЗ 2110 и смежных модификаций расположен на одной плате с предохранителями. Реле отвечают за цикличные действия отдельного оборудования.

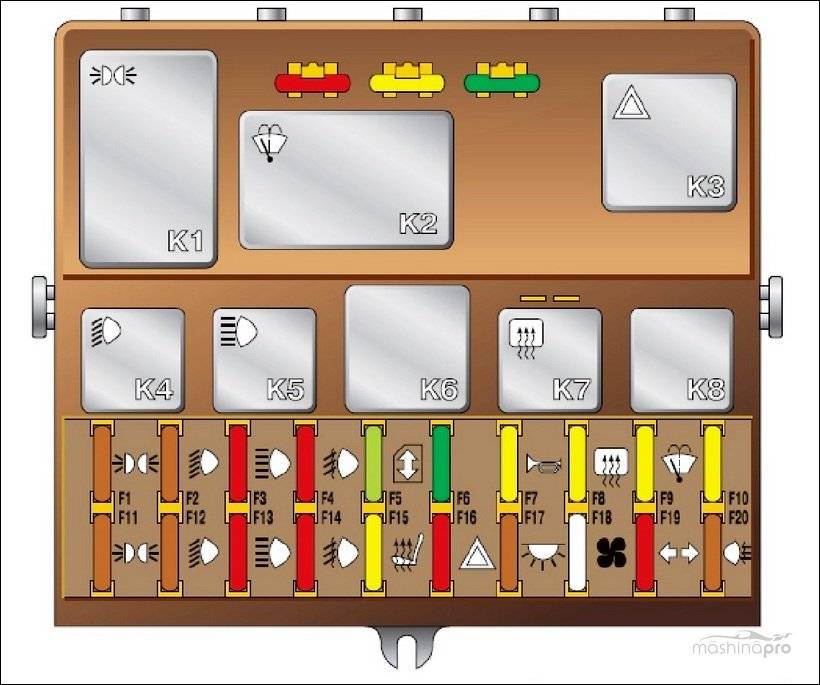

Нумерация элементов в основном блоке предохранителей Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать, сперва проверяют реле. Когда мультиметра нет под рукой, чтобы “прозвонить” элемент, просто вынимают другое реле с аналогичными характеристиками по току и вставляют на место проверяемого. Если оборудование заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки, окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным. Это место можно использовать для подключения другого, циклично работающего электрооборудования.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

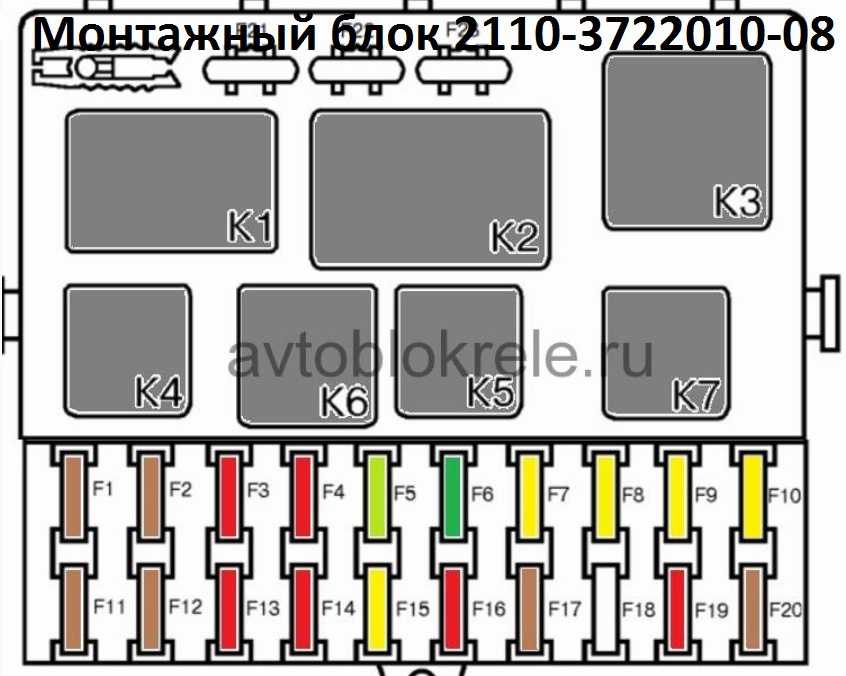

Схема монтажного блока.

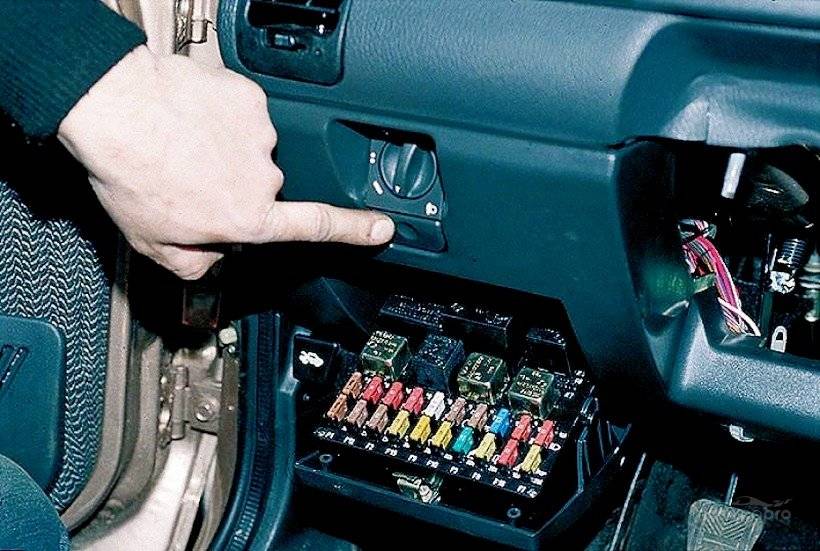

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

К1 — реле включения передней оптики;
К2 — реле стеклоочистителей;
К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
К4 — реле ламп ближнего света;
К5 — реле ламп дальнего света;
К6 — резервное реле;
К7 — реле включения нити подогрева заднего стекла.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель модуля зажигания и электронного блока управления двигателем.
Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
Реле электродвигателя вентилятора.
Реле включения электродвигателя топливного насоса.
Реле системы зажигания.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

Работу контроллера системы зажигания.
Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
Правильную подачу топлива в насос, реле и форсунки.
Работу вентилятора при охлаждении мотора.
Работу бензонасоса.
Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс. в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

Возможные неисправности и способы их устранения

Теперь предлагаем ознакомиться с причинами основных неисправностей, которые могут произойти в работе СП. При неполадках стеклоподъемники либо вовсе откажутся работать, либо будут функционировать некорректно или шумно.

Основные причины неполадок:

Неисправности в работе электроцепи, то есть проводки. При повреждении проводки на моторчик управления СП перестанет поступать сигнал о необходимости поднятия и опускания, соответственно, работа СП будет невозможной. Проводка может быть повреждена, в некоторых случаях причина кроется в нарушении изоляции или окислении контактов. Поврежденные участки электроцепи подлежат замене, окисленные контакты необходимо очистить или заменить.
Неработоспособность моторчика редуктора. Поломка электродвигателя обычно происходит спустя несколько лет интенсивной эксплуатации. При выходе из строя агрегата нормальная работа СП будет невозможной, привод подлежит ремонту или замене, здесь нужно учитывать особенность поломки.
Поломка управляющего модуля с клавишами. Если не работают сразу все электростеклоподъемники, то скорей всего причина заключается в неработоспособности блока управления. Возможно, нарушен контакт с электросетью авто или произошел выход из строя самой платы. Сама плата подлежит замене. Если же не функционирует только один или несколько подъемников, то причина может крыться в плохом контакте кнопки управления с сетью. Опять же, нужно избавиться от окисления и переподключить кнопку.
Механический износ шестеренки. Такая неполадка обычно обусловлена длительной и интенсивной эксплуатацией СП, зубья шестеренки могут повредиться в результате износа. Ремонт нецелесообразен, шестерня подлежит замене.
Перегорание предохранителя, отвечающего за работу СП. Предохранительный элемент может находиться в монтажном блоке со всеми остальными предохранителями и реле. Но если вы ставили СП самостоятельно, то предохранитель может располагаться рядом с аккумуляторной батареей. Вышедшее из строя устройство подлежит замене (автор видео — канал В Деревне Life).

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Реле стеклоподъемников ВАЗ 2110

Схема блока предохранителей

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

реле дальнего света фар (К5);
реле ближнего света фар (К4);
реле контроля и проверки исправности ламп (К1);
пинцет для извлечения предохранителей;
реле включения стеклоподъемников дверей;
реле включения указателей поворота и аварийной сигнализации (К3);
реле включения стартера;
запасные предохранители;
место установки реле противотуманных фар;
реле включения стеклоочистителей и стекпоомывателей (К2);
реле включения обогрева заднего стекла (К7);
дополнительное реле (К6);
верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования.

Предохранители и защищаемые цепи:

F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электропривод стеклоподъемников дверей
F6 15А Розетка переносной лампы Прикуриватель
F7 20А Электровентилятор системы охлаждения Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 20А Резервный
F11 5А Лампы габаритного света левого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет)
F14 10А Левая противотуманная фара
F15 20А Электрообогрев сидений Блокировка замка багажника
F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
Лампы сигнала торможения. Часы (или маршрутный компьютер).
F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
F20 7,5А Лампы задних противотуманных фонарей

Полезные контакты (+12В) в блоке предохранителей

Обогрев заднего стекла — Ш5-2.
Габаритные огни — Ш2-6 (напрямую от кнопки габаритов), Ш2-8 (через пред F1), колодка часов 2-й пин (белый провод).
+12В при вкл. зажигания — Ш2-16 (напрямую от замка), Ш1-4 и Ш4-17 (через пред F19), Ш5-3 (через контакт реле К6 и пред F18), Ш5-5 (через контакт реле К6 и пред F9) — два последних сильноточные. Колодка часов 3-й пин (оранжевый провод).
Обогрев сидений и кнопка багажника — Ш1-2.
+12В после включения ближнего света — Ш3-1 и Ш3-3.
Постоянные +12В — колодка часов 4-й пин (бело-красный).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Определяете ли Вы причину перегорания предохранителя перед его заменой?

Не работает кнопка стеклоподъемника ВАЗ-2110

October 31, 2013

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенной рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для диагностики неисправности. Поэтому первым делом необходимо сузить круг поиска. Для этого следует провести небольшой тест и проверить работу всех четырех кнопок. На основании результатов такой диагностики и будут выбираться способы устранения неисправности.

Если не работают все стеклоподъемники ВАЗ-2110

Начинать следует с самого простого. В монтажном блоке, который расположен под рулем автомобиля, необходимо найти плавкий предохранитель под номером F5, находящийся в верхнем ряду пятым по счету слева. Он отвечает за работу двигателей электростеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, что установлен требуемый предохранитель и что он целый. Если это не так, то его необходимо заменить. После этого можно проверить работу стеклоподъемников.
Если предохранитель в порядке, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок стеклоподъемников. Для этого следует прозвонить все кабели.
Следующий вариант отказа в работе всех электростеклоподъемников автомобиля может заключаться в выходе из строя всех кнопок. Хоть это и маловероятно, но лучше всего это проверить, заменив весь блок кнопок на заведомо исправный.
Последний вариант, каким бы банальным ни казался, но проверить его также можно. Необходимо вспомнить, что двигатели электростеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключе замка зажигания.

Если не работает одна кнопка стеклоподъемника

Начинать опять же следует с самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждой из них и запомнить те, которые функционируют в штатном режиме. Это нужно для того, чтобы провести тест. Следующим шагом необходимо извлечь колодку проводов из нерабочего и любого рабочего механизмов. Провода от рабочей кнопки необходимо подключить к тестируемой. После этого проверяем её работу нажатием. Если стекло никак не реагирует на манипуляции, то кнопка стеклоподъемника неисправна. Её следует заменить.
Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом можно проверить электропроводку. Для этого потребуется автомобильный тестер-пробник. При помощи него необходимо проверить все кабели, после чего визуально оценить их состояние. Также следует осмотреть все контакты и соединения на целостность, наличие грязи, окислений или других повреждений.
Если ни один из двух вышеперечисленных способов не помог, то это означает только одно – не работает двигатель электростеклоподъемника. В этом случае его следует заменить.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Вы тут: Главная > ВАЗ > 2110 > Почему не работают стеклоподъемники ваз 2110

Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112 и работа ЭСП без зажигания и реле

Работа ЭСП без зажигания и реле для ВАЗ 2110, 2111, 2112

Как все мы знаем, в интернете полно информации о том, как намотать проволоку и заставить электро-стеклоподъемники работать без ключа зажигания, но мне кажется это полной ерундой. Давайте разберемся в этом.

Предложенный способ в интернете такой: первым делом, мы должны открыть наш монтажный блок с предохранителями и найти там реле отвечающий за электро-стеклоподъемники.

Убедившись опытным путем, а именно включив зажигание и выдернув реле, мы понимаем работают или нет стекло подъемники. Если это то, что нам нужно вынимаем реле.

Потом начинаем делать некоторые манипуляции с реле наматывая на нее проволоку.

Я не знаю, как у Вас, а у меня возникает вопрос, а на кой нам это нужно?

Не работает прикуриватель на автомобиле ВАЗ-2110 что делать?

Отказ предохранитель прикуривателья на автомобиле обычно связан с тем, что в гнездо прикуривателя устанавливаются потребители с большим током потребления. А так же из-за неисправности самой розетки прикуривателя. В первую очередь проверяется исправность предохранителя F18(25A), но на некоторых автомобиля задействован предохранитель F6(15A). Если при установке предохранитель он сразу сгорает, то требуется устранить короткое замыкание в электропроводке автомобиля.

Видео как заменить блок предохранителей ваз-2110

Материал взят с “Делай Авто”

Что делать, если перестал работать стеклоподъемник на ВАЗ-2110

Электрические стеклоподъемники относительно недавно устанавливаются на автомобили отечественного производства.

Почему перестал работать стеклоподъемник

Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Как устранить любые поломки стеклоподъемника

Кроме того, возможны разнообразные мелкие неприятности, связанные с обрывом проводов или исчезновением контакта на тех участках цепи, где он необходим.

Устранение всех подобных неисправностей даже для новичка покажется относительно легким делом. Практически все перечисленные выше детали не подлежат ремонту. Поэтому если одна из них вышла из строя, ее требуется заменять на новую. Сделать это несложно, однако придется разбирать весь механизм. Выполняется демонтаж в несколько основных этапов:

для начала потребуется обесточить аккумулятор, чтобы исключить замыкание;
выкручиваем саморезы и поднимаем фиксирующие защелки, чтобы разобрать карман двери;
осуществляем демонтаж ручки стеклоподъемника вместе с фиксатором, удерживающем ее;
снимаем обивку двери, добираясь тем самым до механизма стеклоподъемника.

После этого уже можно осуществлять диагностику отдельных деталей и замену тех из них, которые не справляются со своими функциями. По этой схеме можно добираться как до передних, так и до задних стеклоподъемников на автомобиле ВАЗ-2110.

Все описанные выше операции лучше выполнять при наличии опыта, а также специальных инструментов, помогающих исключить повреждение отдельных деталей или обивки двери.
