Самостоятельная замена прокладки гбц ваз 2112 16 кл: инструкции с фото

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

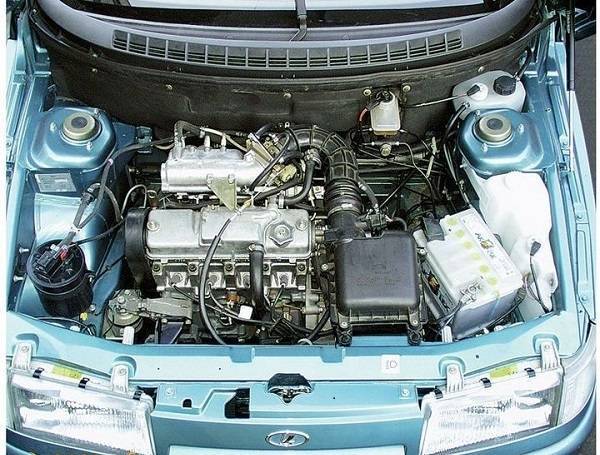

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.

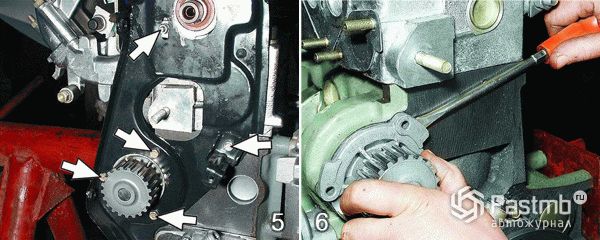

10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.

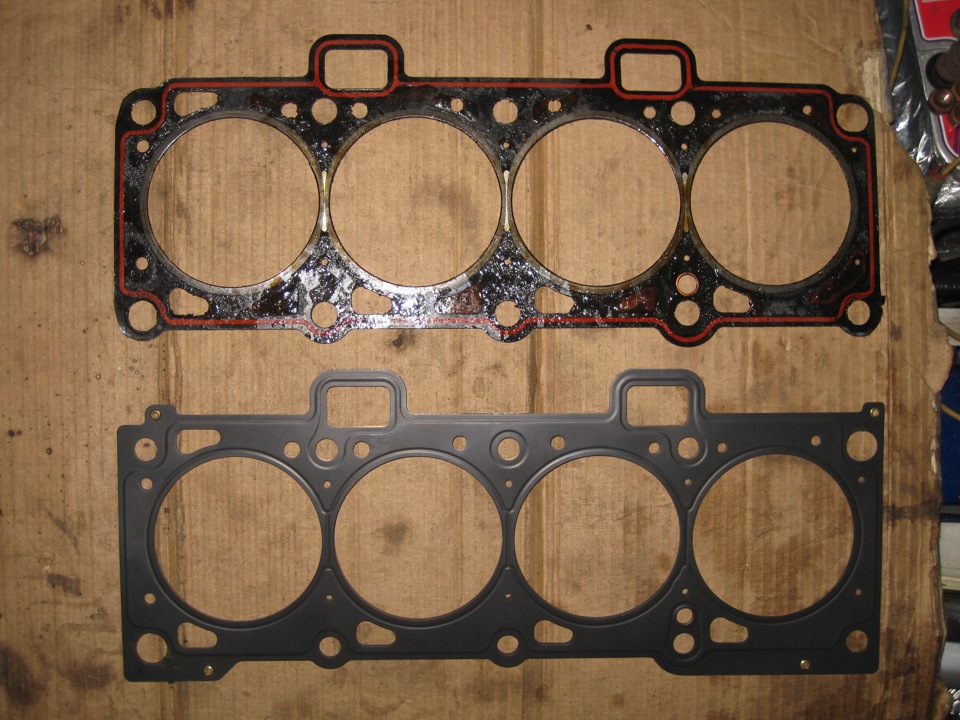

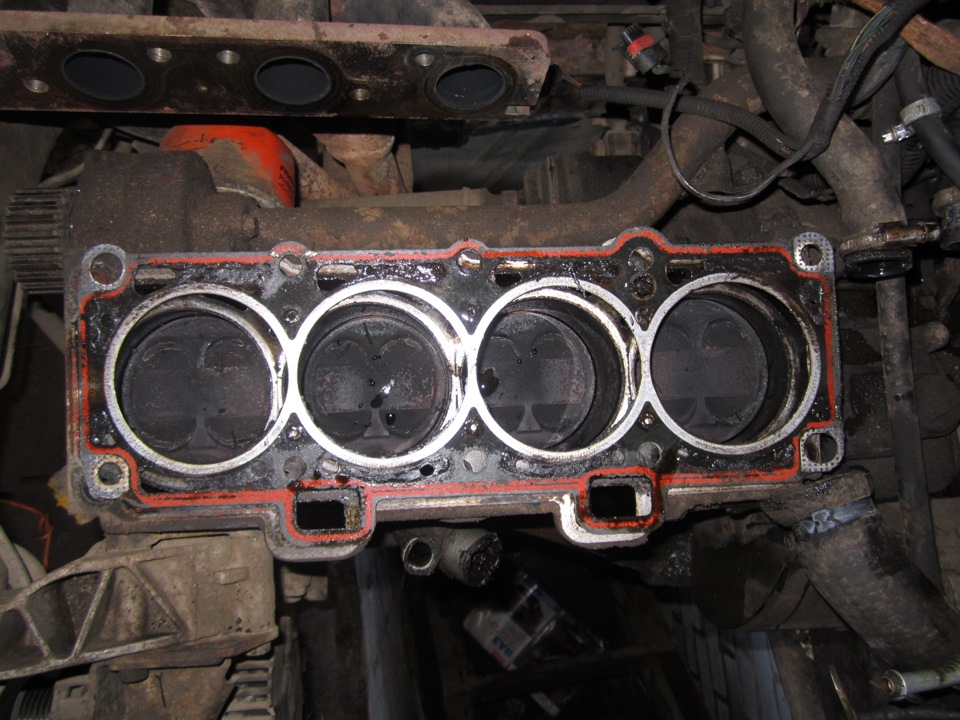

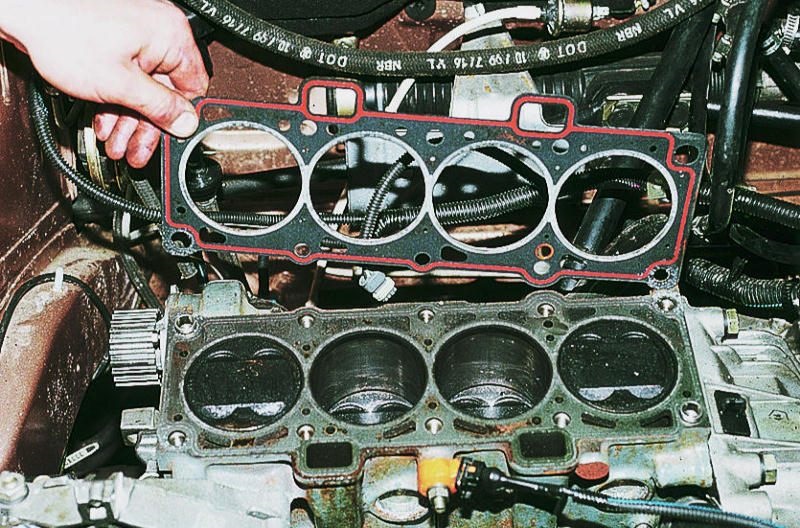

15. Вместе с ГБЦ снимается старая прокладка. Демонтируем ГБЦ вместе с прокладкой
16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.

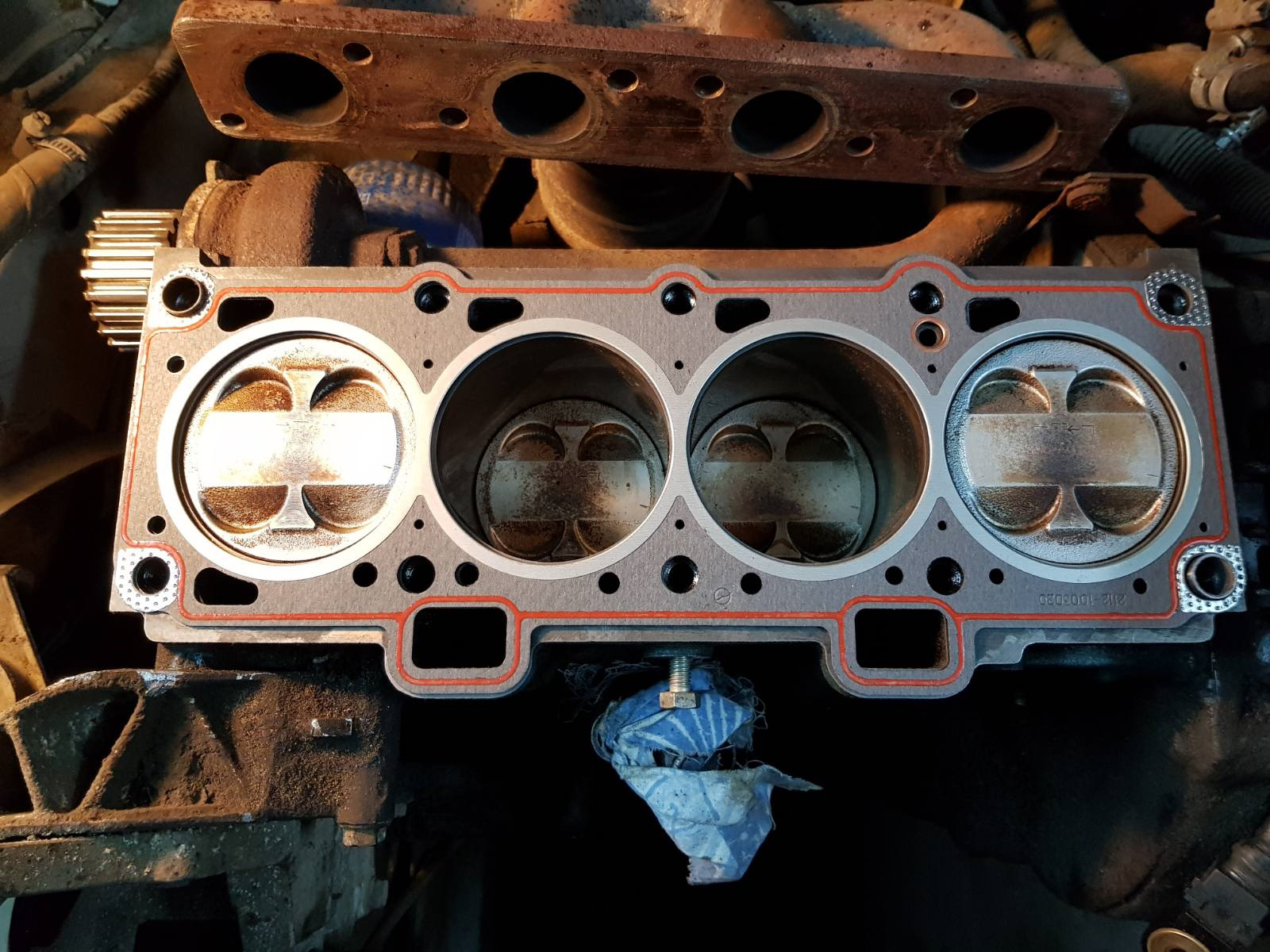

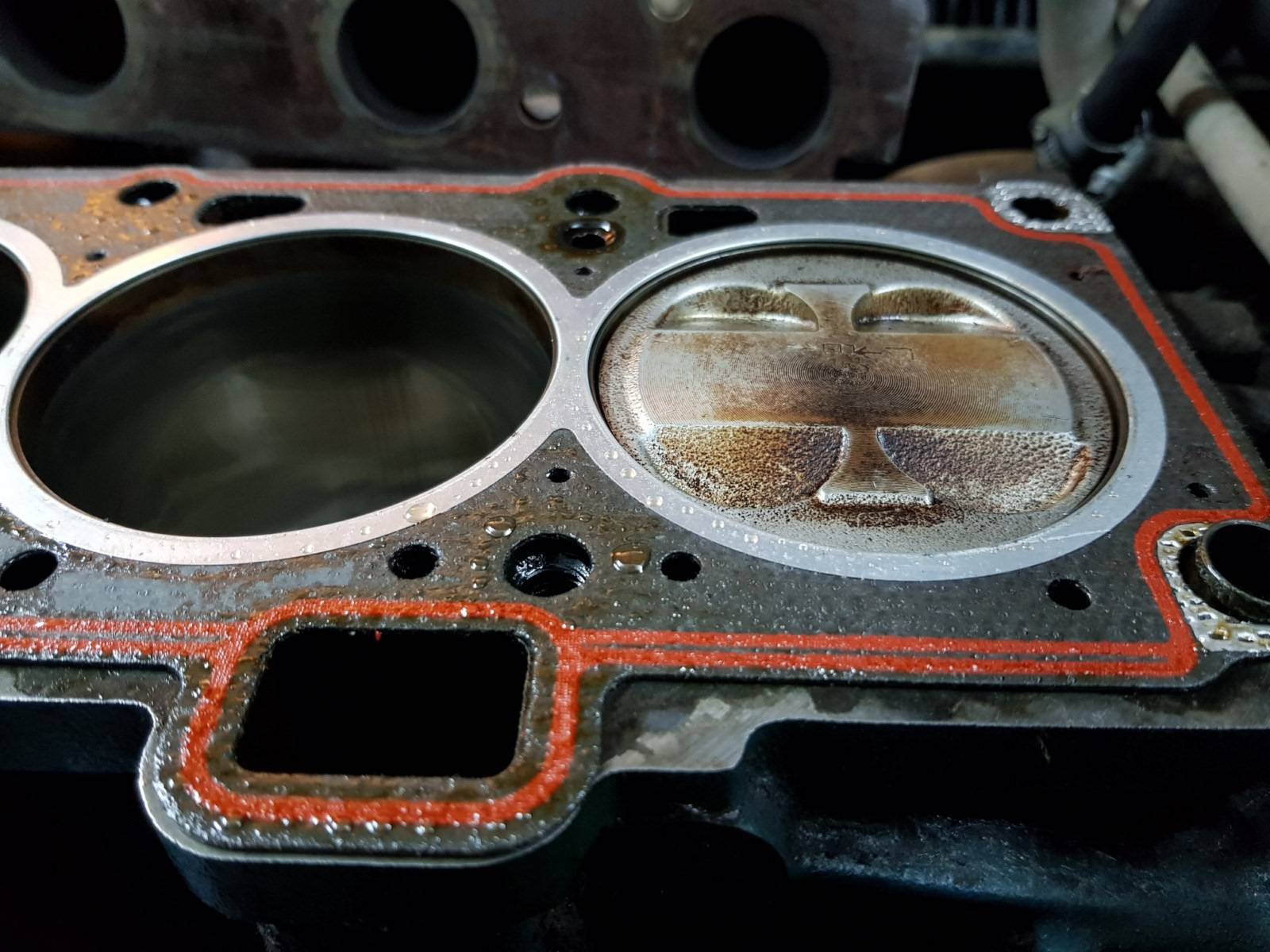

18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото. Отверстие с медной оконтовкой
19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112. Схема закручивания крепежных болтов
21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали

Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

• Набор ключей различного диаметра «10», «13», «17», «21».
• Отвертку.
• Плоскогубцы.
• Новая охлаждающая жидкость.
• Тара под ОЖ.
• Чистую ветошь.
• Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
• Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе

1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

По очереди отключаем каждый провод от свечи.

Обратите внимание на количество следов коррозии

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Доставайте трос согласно обозначением стрелок.

Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

При помощи двух ключей отворачиваем топливопровод

Уберите открученные болты в надёжное место

Осмотрите патрубок на наличие повреждений и при необходимости замените

Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

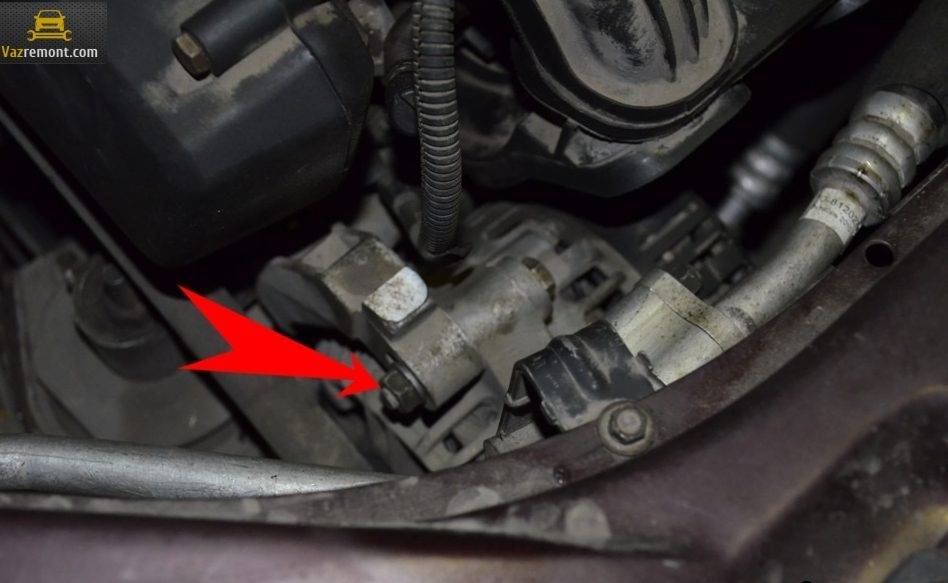

Расположение болтов указано маркером.

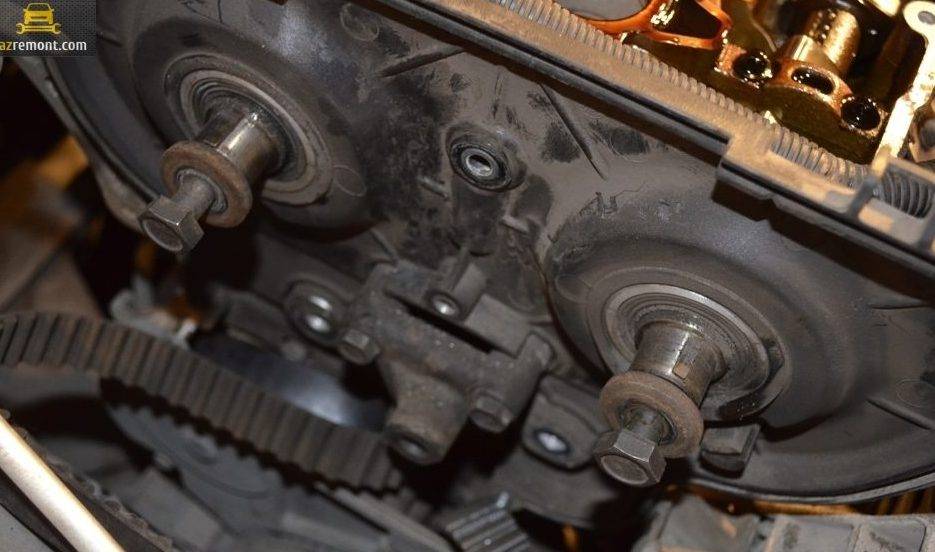

1. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).

Демонтированные шкивы, аккуратно убираем в сторону.

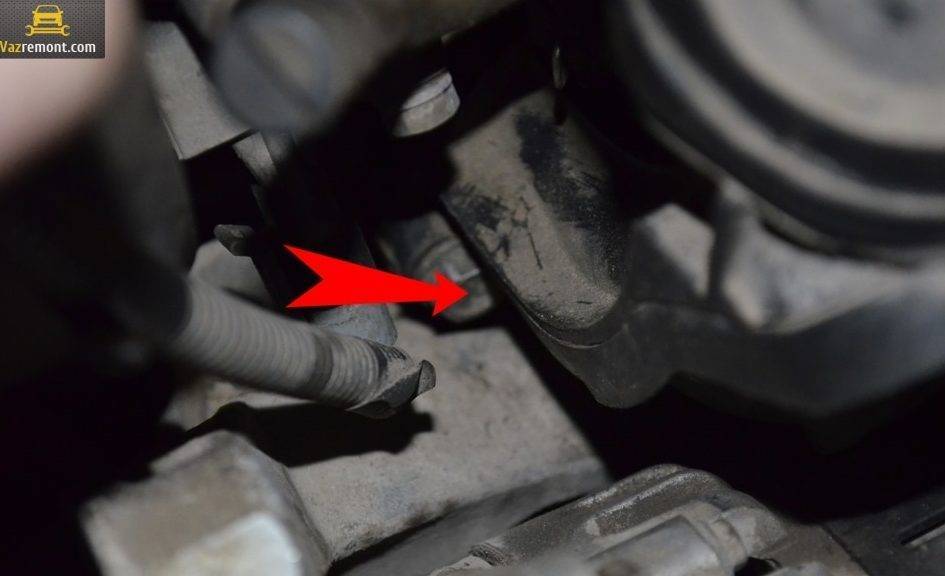

Болты отмечены красным маркером.

Откручиваем так, как указано стрелками.

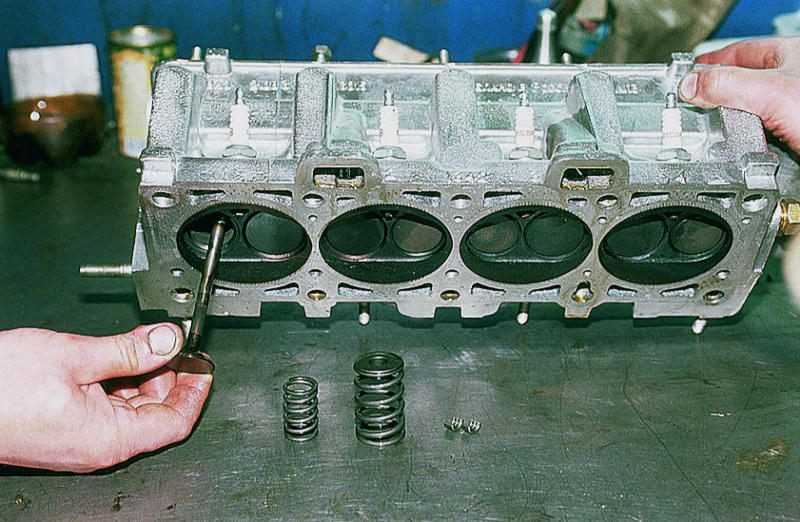

ГБЦ снята и очищена.

Замена прокладки ГБЦ на ВАЗ 2112 16-клапанов своими руками видео инструкция

Настоящая забота об автомобиле заключается не только в поддержании его чистоты, но и в постоянном контроле технического состояния транспорта и, конечно, своевременном обнаружении поломок

Важно как можно быстрее заменить вышедшие из строя узлы, при этом можно это сделать и самостоятельно. Только исправный автотранспорт сможет нормально функционировать, а человек, передвигающийся в нем, будет в абсолютной безопасности

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.

В каких случаях необходим ремонт?

Своевременная диагностика ГБЦ на ВАЗ 2112 необходима для нормальной работы двигателя особенно с 16-ю клапанами. При эксплуатации автомобиля следует исключать перегрева устройство, так как головку может повести. Для регулировки клапанов и замены маслосъемных колпачков нет необходимости в демонтаже ГБЦ. Снятие головки необходимо при крупном ремонте:

• когда меняются направляющие втулки;
• если нужна притирка и замена направляющих клапанов;
• удалении нагара с деталей;
• замене прокладки;
• замене распредвала и его постелей;
• механической обработке соприкасающихся плоскостей.

При комплексном ремонте меняются мелкие детали и при необходимости осуществляется притирка, снятие, доработка и регулировка клапанов.

Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

1. Первый проход – усилие составляет 20 Н*м;
2. Каждый винт доворачивают на 90 градусов вправо;
3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Всем привет. Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе.Что нам понадобится:1) Герметик анаэробный “Locktite” 20 мл — 150р2) Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара3) Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара4) Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект5) Фильтр “Knecht” KL23of — 150р6) Очиститель карбюратора — 150р7) Прокладки впускного коллектора и дросселя — 150р комплект БРТ8) Уплотнитель масляного щупа (кат номер 21120-1009078-00) — 30р9) Динамометрический ключ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

Снимаем крышку декоративную

Все провода, шланги вентиляции, дроссель убираем. Рессивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

У меня авто с кондиционером, Трубки мешаются. Возле гены находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки.Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал. Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

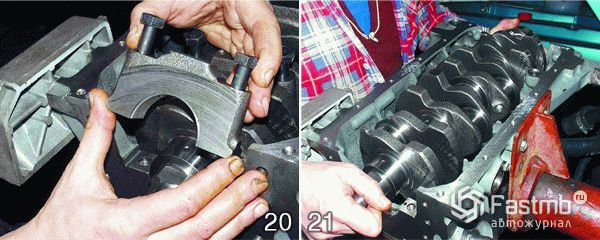

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют некоторые признаки по которым всё же придётся произвести её демонтаж.

• Наличие следов механического вида на ГБЦ.
• Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
• Если из выхлопной трубы идёт белый пар , это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
• Пена-эмульсия на крышке расширительного бачка , свидетельствует о попадании отработанных газов в систему охлаждения.
• В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
• На масляном щупе двигателя наблюдается белый налёт , говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров.  Существует несколько ее видов:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

• протечка моторного в области соединения;
• белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
• наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

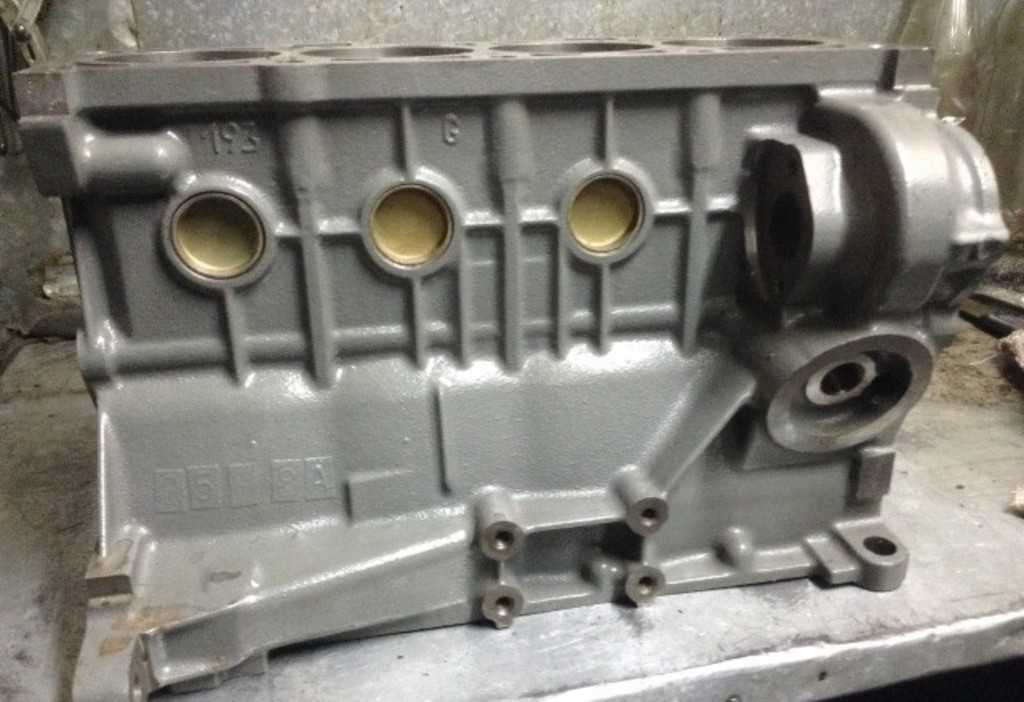

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

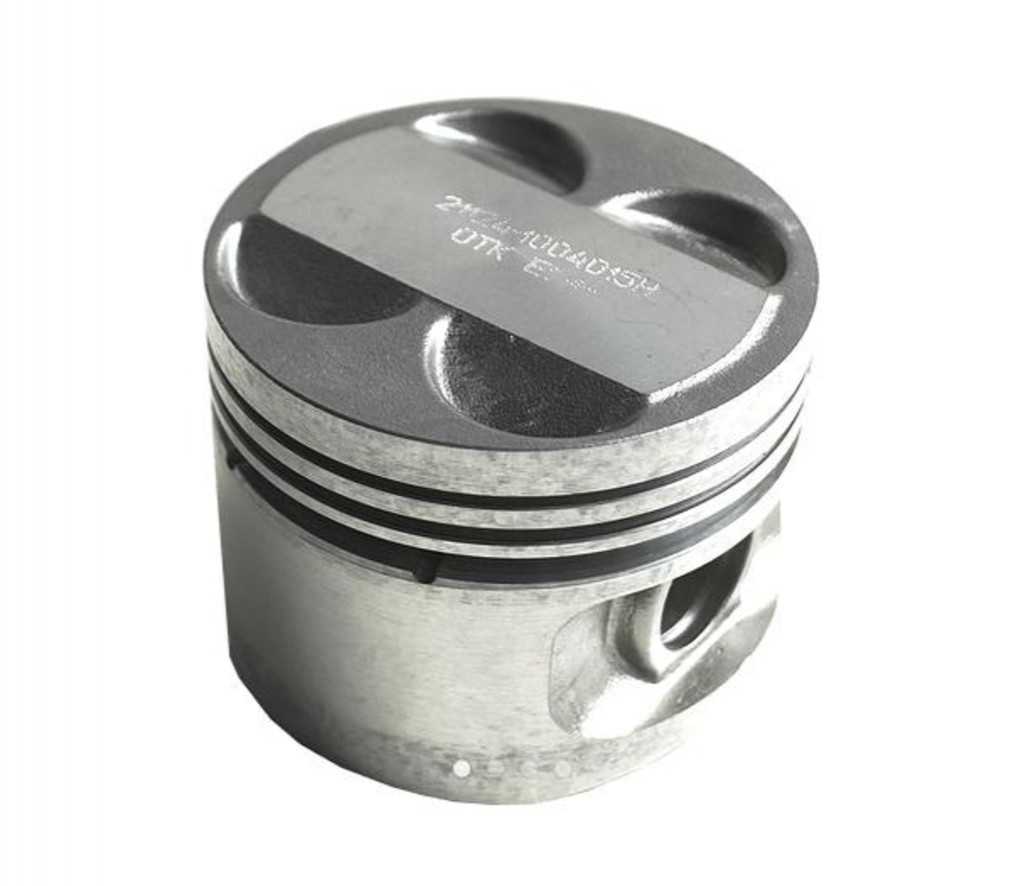

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров

Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым». Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников

Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.
