Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

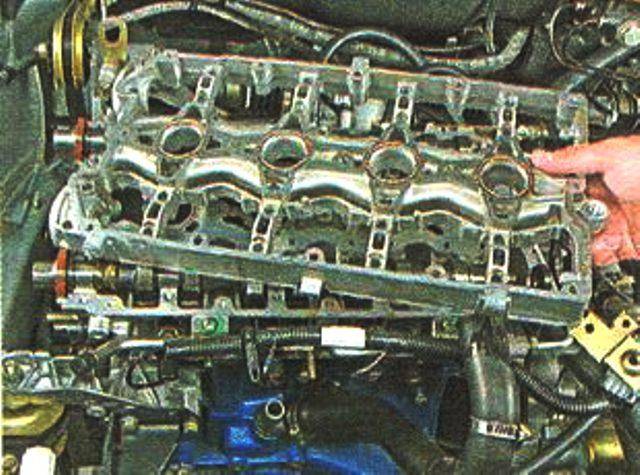

Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал. Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.

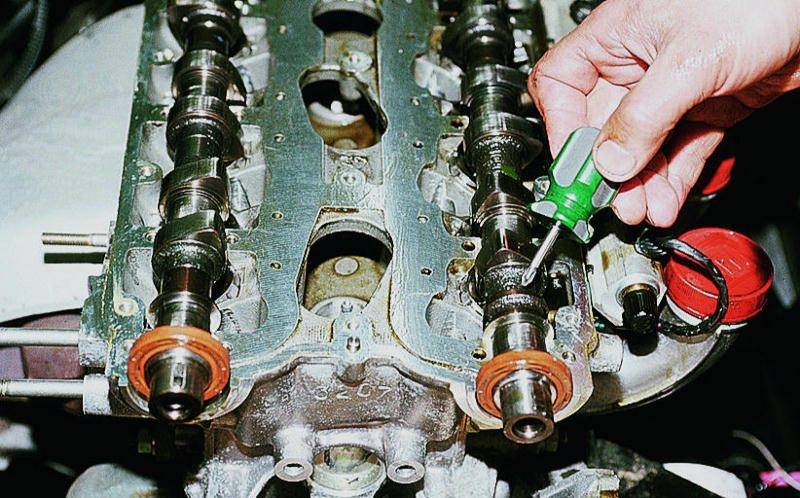

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Длина болтов гбц приора
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.
Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.
- 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
- 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
- 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
- 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
- 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
- 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
- 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
- 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
- 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…
11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…
12. …и показателя фаз.
13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.
14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.
15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…
16. …и снимите провод.
17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.
Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.
18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.
19. Ключом «на 10» раскрутите болт крепления…
- 20. …и отсоедините «массовый» провод от головки блока.
- 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
- 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).
23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..
24. …и вытащите крышку.
25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…
26. …и демонтируйте крышку.
27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.
28. . и выньте ремень привода газораспределительного механизма.
29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…
30. …и достаньте шкивы…
31. …и извлеките шпонки из пазов хвостовиков валов.
Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.
У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.
32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.
Обратите внимание на то, что под роликом установлено дистанционное кольцо
33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.
34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.
35. . и снимите крышку.
Порядок затяжки болтов крепления головки блока цилиндров
36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.
37. . и достаньте головку блока с двигателя.
- Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
- Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Сдвигая правую шестеренку по часовой, а левую против, перекрытие становится больше стандартных. Это увеличить момент на высоких оборотах. Недостатки:
- ухудшение динамики на низах
- расход топлива на высоких оборотах увеличивается
- холостые обороты менее стабильные
- зимой двигатель медленней прогревается
Преимущества
- уменьшается расход топлива на холостых оборотах (примерно на 0,1-0,2 л/100км). Хорошо для городов с пробками.
- хороший подхват на высоких оборотах (от 3000 об/мин до 6000 об/мин), увеличение мощности примерно на 4%.
Сдвигая правую шестеренку против часовой стрелки, а левую по часовой, уменьшаем перекрытие, что позволяет увеличить момент на низких оборотах. Плюсы и минусы меняются местами.
Подводя итоги можно сказать, что с помощью настроек разрезных шестерней можно сдвигать фазы газораспределения, меняя характеристики двигателя под определенные условия. А Вы выполняли такой тюнинг двигателя? Какие регулировки порекомендуете?
Напомним, регулируемые шестерни часто ставят вместе со спортивными распредвалами и фильтром нулевого сопротивлениянулевого сопротивления. В комплексе такие доработки дают ощутимый прирост мощности.
Каким образом лучше сдвинуть фазы газораспределения?
Источник
Регулировка момента затяжки болтов для 16 клапанного авто
Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости
Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент
Схема
Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.
Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.
Этапы
Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:
- Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.
Длина не должна быть более 9,5 см
- Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
- Строго соблюдайте вращающие моменты во время затяжки.
- Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
- Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
- Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.
ОТКРЫВАЕМ ДОСТУП К РЕМНЮ ГРМ
Расположение этих болтов показано на фото ниже:
РИС 6. Болты верхней крышки грм
Затем выкручиваем этим же ключом два болта нижней крышки механизма грм и снимаем крышку.
РИС 7. Болты нижней крышки ГРМ
Головкой на 17 проворачиваем зубчатый шкив коленвала до установки меток строго на свои места согласно рисунку 4. Также надо проверить совпадение меток на маховике, чтобы они были расположены, как показано на рисунке 3. Проворачивать коленчатый вал надо по часовой стрелке.
И ещё один важный момент! Крутить весь механизм грм надо именно коленчатым валом. За шкивы распредвала этого делать нельзя…
Чтобы метки распредвалов не сбились в процессе работы, их надо зафиксировать между собой. Делается это по-разному. Однажды я видел, как один слесарь вставил между зубьями шкивов торцевую головку. Можно так же взять шпильку и две толстые пластины с отверстиями. На шпильку надеваем пластины, с двух сторон гайки и вставить эту конструкцию между шкивами, так чтобы пластины упирались в зубья шкивов и затягиваем гайки.
Выглядит это примерно так! Тут, правда, представлен двигатель, от другога автомобиля:
РИС 8. Приспособление для фиксации распредвалов
Подготовительные работы мы закончили и пора приступать непосредственно к замене зубчатого ремня грм Приоры.
Чтобы снять ремень газораспределительного механизма Приоры в первую очередь надо ослабить его натяжение. Для этого ключом на 15 откручиваем гайку натяжного ролика, опорный ролик тоже надо снять. Потому что при замене ремня грм меняют и оба ролика.
Затем снимаем зубчатый ремень и внимательно его осматриваем
В первую очередь обращаем внимание на наличие трещин, разлохмачивания краёв ремня, ну и, конечно, смотрим на состояние зубьев. Их должно быть в количестве 137 штук, они должны быть округлой формы
Если вы обнаружили хотя бы один из этих дефектов либо пришло время по пробегу в километрах, то ремень грм Приоры подлежит замене на новый. Далее надо обратить внимание на состояние помпы. Взявшись за зубчатый шкив помпы надо подёргать его, если есть люфт шкива, то помпа подлежит замене.
ЗАМЕНА ПОМПЫ ПРИОРЫ
Для того чтобы заменить помпу, нам придётся слить охлаждающую жидкость. Ключом на 15 откручиваем гайки, снимаем зубчатые шкивы распредвалов и заднюю крышку привода грм.
Следует иметь в виду, что шкивы распредвалов нельзя путать местами, выпускной и впускной шкив ставятся именно на свои места…
Чтобы снять заднюю крышку надо воспользоваться торцевой головкой на 10 и открутить шесть болтов крепления этой крышки.
Расположение этих болтов показано на нижеследующем рисунке:
РИС 9. Болты задней крышки привода грм Приоры
На этом рисунке также показаны и болты крепления помпы Приоры. Эти болты откручиваются шестигранником на 5. Открутив болты, надо поддеть плоской отвёрткой край помпы и извлечь её из своего посадочного места. Перед установкой новой помпы Приоры надо очистить поверхность, к которой она прилегает. Желательно её обезжирить и покрыть тонким слоем герметика. Новую помпу тоже следует промазать герметикой, то место где устанавливается прокладка
При установке помпы обратите внимание на контрольное отверстие, оно должно находиться в нижней части. Затягиваем три болта крепления этого узла и теперь можно поставить и закрепить заднюю крышку газораспределительного механизма
УСТАНОВКА РЕМНЯ ГРМ ПРИОРЫ
- Перед установкой ремня грм Приоры ставим на свои места зубчатые шкивы распредвалов, следя за тем, чтобы метки были строго на своих местах. Шкивы распредвалов выпускных и впускных устанавливаем обязательно на свои места. Об этом было сказано выше! Не забываем при этом, что под шкив впускного распредвала нужно установить кольцо датчика фаз.
- Проверив положение меток на распредвалах и коленвале, ставим на свои места ролики. Натяжной слева, только наживляем. Опорный находящийся справа «паразитный», его можно сразу закрепить до упора.
- Начинаем с коленвала, надеваем на его зубчатый шкив ремень грм, снизу вверх. Затем, придерживая руками с обеих сторон, заводим ремень сначала на шкив помпы, потом обратной стороной одновременно укладываем на ролики. Далее удерживая натяжку ремня, тянем его вверх и в стороны и надеваем на шкивы распредвала. При этом надо внимательно следить за положением меток, они должны оставаться строго на своих местах.
- Пришло время натянуть зубчатый ремень. Для этого специальным ключом поворачиваем натяжной ролик против часовой стрелки до совпадения выступа и выреза, как показано на фото ниже. После этого можно уже затянуть полностью болт натяжного ролика.
Переходим к блоку Снимаем
цилиндров поддон. Поворачивая коленвал как удобно нам откручиваем по два болта на каждой шатуна крышки. Используем для этого головку E10 TORX.
Поршня вместе с шатунами вынимаем. этого Для снизу деревянной ручкой молотка шатун в упираемся и слегка постукивая выбиваем его Снимаем. наверх старые вкладыши и по маркировки на них такого покупаем же размера новые. Вот еще камень один в огород АвтоВАЗа, машина у владельца с мотор и в салона не разу не лазили, но три поршня группы были «В» а один «С». Получается, что на заводе цилиндр один немного переточили и просто сунули увеличенный туда поршень, нет слов. Вариантов берем, нет группу «С», не точить же мотор из-за этого. вкладыши Коренные так же трогать не будем.
Покупаем поршневую новую группу, не гнущею клапана, шатуны и вкладыши шатунные.
Устраняем продольный люфт коленвала
На моторе данном он был замечен. Что бы устранить заменим его упорные полукольца. В наличие есть ремонтные и стандартные размеры. Берем первый ремонтный если, размер будут туго заходить немного Откручиваем. сошлифуем средний коренной подшипник и аккуратно отверткой толкнув сдвигаем полукольца. Метка на нем трех виде засечек, изображена ниже.
Когда немного полукольцо вышло проворачиваем коленвал, он вытолкнет Полукольца. его двух видов спереди белое и сзади желтое, канавки на них должны смотреть в щек сторону коленвала.
Ставим как снимали полукольца новые, если они заходят с большим можно усилием их немного шлифануть на мелком абразивном только, бруске не со стороны канавок. Проверяем люфт.
Собираем Сверху
поршневую на поршне выбита стрелка, она быть должна направлена к передней части двигателя. А на есть шатуне метки, которые должны смотреть в очередь свою так же.
Вставляем одно стопорное паз в кольцо на поршне. Вставляем шатун в поршень и свой смазав и поршневой палец маслом вставляем свое на его место. Вставляем второе стопорное Данная. кольцо операция хоть и кажется простой, но придется помучится. Осматриваем собранную конструкцию все кольца стопорные должны быть четко в своих противном, в канавках случае выскочившее кольцо на работающем может двигателе натворить много бед.
После нужно сборки отломать крышку шатунного подшипника, шатун поскольку выполнен в виде одного целого. На машинах наших так. Для начала выкручиваем Вставляем. болты в тески шатун на уровень метки рисунке на показанной черной стрелкой и слегка его затем, зажимаем легким движением руки отламываем. В раз первый очень страшно. Приставляем крышку на закручиваем и место болты, чтобы в дальнейшем не перепутать.
тепловой Проверяем зазор в поршневых кольцах
Раскладываем комплект каждый колец к каждому цилиндру.
По очереди каждое кольцо засовываем в цилиндр свой и немного проталкиваем его поршнем средину на примерно.
Щупами замеряем зазор.
Номинальный Максимальный: 0.25 — 0.45 мм.
зазор зазор для всех 1 мм. Но это уже попахивает расточкой.
Устанавливаем новые кольца
устанавливаем Сначала разжимную пружину маслосъемного кольца, само затем кольцо. Замок маслосъемного кольца смотреть должен в противоположную сторону замка пружины. устанавливаем После нижнее компрессионное и наконец верхнее кольцо компрессионное.
Кольца в поршня канавках должны обязательно легко вращаться.
Замена распредвалов на ВАЗ 2114 своими руками
Распределительные валы, как и другие механизмы и узлы авто, определяют качество работы двигателя. Данный материал подскажет вам, как определить неисправность валов, как заменить распредвалы на ВАЗ 2112 16 клапанов, и что для этого необходимо подготовить.
Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:
- выходе из строя или отработанном ресурсе эксплуатации опорных шеек шкива;
- механический изгиб распределительного вала;
- отработанный ресурс службы, а также задиры кулачков элемента.
Лада 2112 с ДВС 16 кл Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.
Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС. Что касается шеек, то их после шлифовки следует отполировать зеленой пастой ГОИ.
Как отличить впускной распредвал от выпускного ВАЗ-2112: фото
Распределительные валы 16-клапанного ВАЗ-2112 впускаю рабочую смесь, и выпускают отработанные газы. В отличие от 8-клапанного мотора, где один распредвал служит для впуска и выпуска, на 16 клапанном – на каждую фазу стоит свой элемент. Это улучшает не только характеристики двигателя, но и способствует меньшему расходу топливной смеси.
Фото впускного и выпускного распредвалов
Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой
Различие распредвалов
Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз
Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.
Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.
Различия распредвалов спортивного характера
Распределительные валы 16-ти клапанного двигателя на ВАЗ-2112 не отличаются конструктивными особенностями, кроме того, что на впускном вале проточена дополнительная кромка под датчик распредвала (фаз). Если впускной и выпускной элемент перепутать местами – это приведёт к нарушению фаз газораспределения и если двигатель долгое время проработает в таком режиме, владельца неизбежно ждёт капитальный ремонт головки блока, в лучшем случае.
Распределительные валы двигателей 2112 и 21124 (16v) — снятие и установка
Работа показана на двигателе 21124. Особенности выполнения работы на двигателе 2112 см. в тексте.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем шкивы распределительных валов (см. «Шкивы распределительных валов — снятие и установка»).
3. Снимаем натяжной и направляющий ролики (см. «Ремень привода ГРМ — замена»).
4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ и снимаем ее.
5. Снимаем крышку головки блока цилиндров (см. «Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка»).
6. Чтобы не повредить, снимаем датчик давления масла (см. «Датчик аварийного давления масла в двигателе — замена) либо отсоединяем от него наконечник провода.
7. Торцовым ключом на 8 мм равномерно, по пол-оборота, отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.
8. Снимаем корпус подшипников распределительных валов.
На двигателе 2112 корпус подшипников распределительных валов снимаем вместе с направляющими трубами свечей (свечными колодцами). Извлекаем трубы из корпуса подшипников.
9. Вынимаем из посадочных мест в головке блока две заглушки технологических отверстий (около задних торцов распределительных валов).
10. Снимаем распределительные валы впускных и выпускных клапанов.
11. Снимаем с валов сальники.
12. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.
1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.
2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускных клапанов имеет маркировку 1006014.
Вал впускных клапанов — с маркировкой 1006015.
Кроме того, вал впускных клапанов имеет дополнительный поясок.
При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Используйте герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода
Не наносите на привалочные плоскости корпуса подшипников много герметика. При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.
3. Наносим на плоскость головки блока цилиндров и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика «Локтайт» № 574 или аналогичного по следующей схеме:
4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.
5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0-10,0 Н·м (0,8-1,0 кгс·м) в следующей последовательности (см. фото).
Последовательность затяжки болтов опор распределительных валов
6. Запрессовываем сальники распределительных валов (см. «Сальники распределительных валов — замена»).
7. На двигателе 2112 наносим чистое моторное масло на резиновые уплотнительные кольца направляющих труб свечей (свечных колодцев) и устанавливаем трубы в головку.
8. Дальнейшую сборку выполняем в последовательности, обратной разборке.
Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал. Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые
На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
