Какой двигатель на рено логан лучше выбрать: 8 или 16 клапанный

Двигатель Рено Логан, характеристики двигателей Renault Logan

Двигатель Рено Логан сегодня определяет не только общую цену бюджетного автомобиля, но и расход топлива, динамику бюджетного седана. Сейчас подробно расскажем о двигателях Logan первого и второго поколения автомобиля

Особе внимание обратим на двигатели для российского рынка, а так же немного поговорим и о версиях силовых агрегатов, которые предлагаются на других рынках

Итак, первое поколение Renault Logan появилось в нашей стране в 2005 году с двумя бензиновыми двигателями имеющими 8-клапанный механизм газораспределения и ремень в приводе ГРМ. Это двигатели 1.4 MPi и 1.6 MPi. Сами двигатели являлись ближайшими родственниками, поскольку конструктивно были схожи, разница была лишь в рабочем объеме.

Система питания, это распределенный впрыск топлива (нормы токсичности Евро-2). Мощность мотора объемом 1.4 литра составляла 75 л.с., двигатель 1.6 при Евро-2 выдавал до 87 л.с. Однако при увеличении экологического стандарта до Евро-4 мощность снизилась до 82-83 лошадиных сил. Двигатель 1.4 MPi имел заводской индекс K7J более мощная модель двигателя Логана 1.6 литра получила индекс K7M.

• Комплектация
• Технические характеристики

Технические характеристики

Кузов
Тип кузова	седан
Количество мест	5
Количество дверей	4
Трансмиссия
Привод	передний
Коробка передач	механическая
Количество передач	5
Двигатель
Объем	1,6 (1598 см 3 )
Тип двигателя	бензиновый
Расположение двигателя	спереди поперечно
Тип впрыска	распределенный впрыск
Количество цилиндров	4
Клапанов на цилиндр	2
Номинальная мощность	62 кВт / 84 л.с. (при 5500 об./мин.)
Макс. крутящий момент	124 Нм (при 3000 об./мин. )
Газораспределительный механизм	DOHC
Расположение цилиндров	рядный
Диаметр цилиндра	79 мм
Ход поршня	80 мм
Степень сжатия	9.5
Колеса
Передняя шина	185 / 65 / R15
Задняя шина	185 / 65 / R15
Запасное колесо	полноразмерное
Передние диски	15″
Задние диски	15″
Габариты
Высота (мм)	1534
Длина (мм)	4288
Ширина (мм)	1740
Клиренс (мм)	155
Колесная база (мм)	2630
Колея передних колес (мм)	1481
Колея задних колес (мм)	1470
Диаметр разворота (метров)	10,5
Объем багажника минимальный (литров)	510
Объем багажника максимальный (литров)	510
Масса
Снаряженная маса (кг)	980
Полная разрешенная масса (кг)	1540
Динамические характеристики
Коэффициент аэродинамического сопротивления	0,36
Максимальная скорость	175
Время разгона до 100 км/ч	11,5
Расход топлива
Городский цикл (л/100 км)	10
Загородный цикл	5,9
Смешаный цикл	7,3
Вместимость топливного бака	50
Рекомендуемый тип топлива	Аи-95
Цена	402 000 руб.

Цены, указанные на данную комплектацию, предоставлены официальными источниками и являются рекомендованными розничными ценами. Данные цены не учитывают специальные предложения непосредственно продавцов (льготы по оплате, страховке и т. п.).

Сейчас читают: Электросхемы — Renault Logan / Рено Логан

Базовая комплектация может отличаться от предлагаемых дилером по наличию дополнительных опций и цене.

Производитель / модель	Цена, руб.
Lifan Breez Sedan 1.3 MPI (65 кВт/89 л.с.) 4×2 МКПП BX	334 900
Renault Logan 1.4 (55 кВт/75 л.с.) МКПП Authentique	349 000
FAW V5 1.5 (75 кВт/102 л.с.) МКПП Comfort	412 000
Citroen C-Elysee 1.2 VTi (53 кВт/72 л.с.) МКПП Dynamique	455 900
Peugeot 301 1.2 VTi (53 кВт/72 л.с.) МКПП Access	455 900

При поиске аналогов используется схожесть следующих параметров:

• тип кузова,
• тип привода,
• тип коробки передач,
• объём двигателя,
• мощность двигателя,
• габариты автомобиля,
• вес автомобиля.

Данный агрегат имеет заводской индекс K7J, является бензиновым и первым в линейке Рено Логан. Остальные силовые агрегаты объемом 1.6 литра являются лишь дальнейшим усовершенствованием конструкции этого двигателя с помощью увеличения хода поршня и объема двигателя. Этот агрегат производится в Румынии на заводе Dacia и является логическим продолжением, по своему устройству, линейки моторов французского производителя 80-х годов. По своей конструкции он является классическим двигателем для своего сегмента:

• силовой агрегат имеет 4 цилиндра и 8 клапанов, то есть по 2 клапана на цилиндр, расположение цилиндров вертикальное, рядное;
• привод ГРМ осуществляется от зубчатого ремня.

Заявленный ресурс агрегата составляет 200 000 километров, однако многим автолюбителям с легкостью удавалось преодолеть данную отметку. Известны случаи достижения пробега в 400 000 километров без проведения капитального ремонта.

Всему виной крутящий момент мощностью всего в 115 ньютон-метров, ввиду достаточно архаичного устройства агрегата 1.4. Однако невысокая динамика компенсируется умеренным расходом топлива для данной модификации и своих лет выпуска и хорошими показателями надежности и ресурса двигателя.

Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Как к этому шли много лет

Десятки лет государство вкладывало в развитие автомобильной отрасли огромные деньги, прилагало серьезные усилия для привлечения в страну крупнейших мировых производителей. И производство автомобилей было одним из главных приоритетов экономической политики. Программы льготного кредитования и утилизации стоили огромных денег. Да, результаты были не такими плохими. Но вот пришел 2022 год и на первый взгляд на авторынке «можно поставить крест».

Допустимо со многими оговорками сказать, что все это обрушилось в один момент. Разумеется, автомобили будут и производить и продавать, просто финансовые и экономические, технологические и «имиджевые» потери, в том числе будущие, которые получила Россия, просто не поддаются оценке. Это триллионы рублей, ни один эксперт в российских СМИ даже не решается на такую оценку.

Тюнинг К4М

Автовладельцы научились снимать с этого двигателя больше мощности, чем в стоке. Возможные варианты тюнинга двигателя К4М 16V:

Двигатель хорошо поддается прошивке, этим можно добиться улучшения динамических и силовых показателей мотора, особенно если модифицировать параллельно выхлоп на безкатовый.

Установка компрессора на К4М

Мотор пригоден к установке наддува, например, компрессора ПК-23, это позволит форсировать агрегат до примерно 145 сил. Чтобы осуществить это, понадобится также заменить форсунки, поставить прямоточный выхлоп, новые валы под соответствующую нагрузку, и установить блок управления.

Более продвинутый вариант тюнинга. Операция аналогична установке компрессора, но вместо него на двигатель ставится турбина, например, TD-04. Из двигателя можно выжать более 150 сил.

Где находится номер двигателя

При необходимости найти место, где находится номер мотора, иногда встречаются затруднения. Устраняем этот пробел – номер располагается на блоке цилиндров под коллектором ближе к КПП.

Несмотря на то, что семейство силовых агрегатов Рено К7М считается морально устаревшим, двигатель до сих пор устанавливается на современные автомобили. Высокая надежность, долговечность и ремонтопригодность компенсируют скромные характеристики мотора.

Renault Logan – бюджетный субкомпактный автомобиль класса B, разработанный специально для рынка развивающихся стран. Авто продается под марками Dacia, Renault и Nissan. Выпуск машины налажен во многих странах, в том числе и в России. Приподнятое авто с характеристиками псевдокроссовера получило название Logan Stepway. Машины комплектуются моторами небольшой мощности, но все же уверенно показывают себя в городском потоке и на трассе.

Описание

В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.

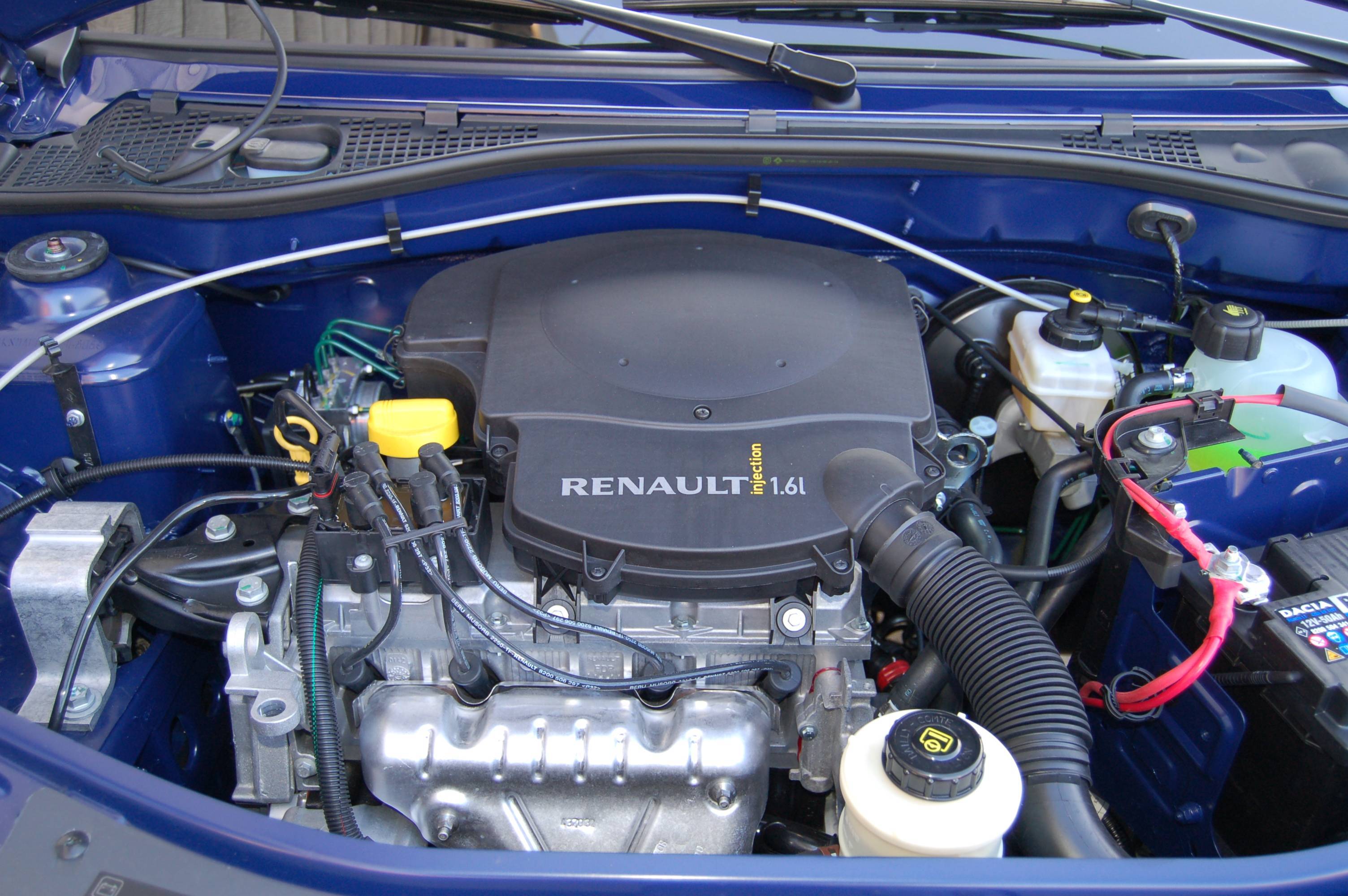

Под капотом K4M

Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.

Двигатель устанавливался на автомобили разных модификаций Renault:

• Clio (1999-2013);
• Laguna (1999-2010);
• Scenic (1999-2016);
• Megane (1999-2014);
• Kangoo (2001-2014);
• Symbol (2002-2013);
• Twingo (2008-2013);
• Sandero (2009-2014);
• Logan (2009-н/вр);
• Wind (2010-2013).

На автомобили Dacia:

• Logan I (2005-2013);
• Sandero (2010-2012);
• Duster I (2010-2018).

На автомобили Nissan:

• Almera G15 (2012-2019);
• Terrano D10 (2014-2016).

На автомобили Лада:

• Ларгус универсал (2012-2017);
• Ларгус Кросс (2014-2017);
• Ларгус фургон (2015-2017).

Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.

Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.

Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.

Привод ГРМ – зубчатый ремень.

ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).

Система вентиляции картера закрытого типа.

Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.

Система питания топливом включает традиционные элементы:

• электрический топливный насос;
• дроссельный узел;
• фильтры грубой и тонкой очистки;
• регулятор давления топлива;
• топливные форсунки;
• топливопровод.

К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.

Вид K4M со стороны привода ГРМ

Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.

Микропроцессорная система зажигания состоит из катушек и свечей зажигания.

Технические характеристики

Производитель	Renault Group
Объем двигателя, см³	1598
Мощность, л.с	82-90 (75)*
Степень сжатия	9,5 (9,0)*
Крутящий момент ,Нм	124-137 (130)*
Блок цилиндров	чугун
ГБЦ	алюминий 8v
Диаметр цилиндра, мм	79,5
Ход поршня, мм	80,5
Количество клапанов на цилиндр	2 (SOHC)
Гидрокомпенсаторы	нет
Турбонаддув	нет
Регулятор фаз газораспределения	нет
Система питания топливом	инжектор, многоточечный впрыск
Топливо	бензин АИ-95
Порядок работы цилиндров	1-3-4-2
Экологические нормы	Euro 3-5
Ресурс работы, тыс. км	400
Расположение	поперечное

*в скобках значения для дефорсированной модификации двигателя

Технические особенности К4М

Монолитный блок цилиндров двигателя Рено К4М изготовлен из чугуна. Имеет рядное расположение четырех цилиндров. Поршневая группа усилена стальными вставками в области установки компрессионных колец. Фиксирующие поршневые пальцы с натягом запрессовываются в верхние головки шатунов, а в бобышках поршней устанавливаются с зазором. Вес поршня составляет 450 грамм, при диаметре 79.465 – 79.475 и компрессионной высоте 31.7 мм. В ДВС используются стальные кованые шатуны со следующими размерами (мм):

• 128 – длина
• 47.612 – 47.627 – диаметр отверстия нижней головки
• 19.945 – 19.958 – диаметр отверстия верхней головки.

Головка блока цилиндров выполнена из алюминия. В качестве привода газораспределительного механизма используется ремень. Мотор оснащен шестнадцатью клапанами и двумя стальными облегченными распределительными валами. На них напрессованы кулачки.

Тарелки впускного и выпускного клапана изготавливаются с диаметром 32.5 и 28 мм соответственно. Длина стержней в миллиметрах равна:

• 109.32 – впускного
• 107.64 – выпускного клапана.

При этом диаметр стержней одинаковый и равняется 5.5 мм.

Выдержка установленных критериев по экологическим нормам обеспечивается за счет применения фазорегулятора.

Свап двигателей

Высокая надежность двигателей Renault Logan привела к их популярности для свапа. Моторы часто переставляют на отечественные машины. Популярен свап и на иномарки, которые соответствуют классу Renault Logan. Нередко двигатели монтируют на коммерческий транспорт.

Свап двигателей на Renault Logan встречается не столь часто. Автовладельцы предпочитают обычно ремонтировать родной мотор, а не менять его на чужой. К свапу склоняются только, если появились большие трещины на блоке цилиндров или он изменил геометрию. Все же контрактные двигатели чаще покупаются в качестве доноров, а не для свапа.

Подкапотное пространство Renault Logan не столь велико. Поэтому там сложно разместить крупный ДВС. С возрастанием мощности не справятся другие системы машины

Так, например, тормоза могут перегреваться, если форсировать мотор, не уделив внимание дискам и колодкам

Особое внимание при свапе необходимо уделять электронике. При правильном подходе мотор после перестановки должен работать в штатном режиме

Если же в электрике есть проблемы, то ДВС переходит в аварийный режим. Также нередко встречается проблема неправильно работающей панели приборов.

Конструкция и технические характеристики двигателей К4М и К7М

Все моторы этого семейства характеризуются чугунным блоком, непосредственно внутри которого растачиваются цилиндры. При этом отдельные внутренние гильзы для них не используются. По своей конструкции данные силовые агрегаты очень простые, поэтому при работе производят достаточно много шума, поглощая большое количество бензина. Их привод осуществляется ремнем.

Монолитный чугунный блок с четырьмя цилиндрами, алюминиевая головка насыщена устаревшими конструкторскими решениями.

Например, регулировка зазоров клапанов с помощью болтов, коромысла на их приводе. Современные усовершенствования вроде фазорегуляторов, гидрокомпенсаторов здесь отсутствуют.

С другой стороны, при минимальном уходе эти «рабочие лошадки» выхаживают до 400000 километров без капитального ремонта. Для этого нужно использовать качественное масло, вовремя производить замену расходных материалов. Делать это может каждый автолюбитель.

Типичные неисправности двигателя K4M

Среди наиболее часто встречающихся проблем двигателя K4M можно перечислить:

• мотор часто троит. Обычно это связано с неисправностью катушки зажигания, форсунки или свечи, но может означать и проблемы с механизмом газораспределения или поршневой группой, поэтому начать диагностику стоит с измерения компрессии.
• плавающие обороты. Типичная неисправность чаще всего решается диагностикой и заменой катушки зажигания или датчика положения коленвала, либо с неисправностью фазорегулятора K4M.

На этом, пожалуй, список типичных неисправностей двигателя K4M можно закончить, так как по большому счету, мотор надежен и особых хлопот владельцу не доставляет.

Характеристики двигателя К4М

Технические характеристики мотора К4М:

• годы выпуска – с 1999 года по настоящее время
• точный объем (куб. см) – 1598
• мощность (л.с.) – 102-115
• крутящий момент (Н/м) – 145-147
• степень сжатия – 9.5
• питание – инжектор
• блок цилиндров – чугунный
• клапанов на цилиндр – 4
• ход поршня (мм) – 80.5
• диаметр цилиндра (мм) – 79.5
• привод ГРМ – ремень
• объем масла в двигателе – 4.8 литра
• допустимый расход масла – в пределах поллитра на тысячу километров пробега
• периодичность замены смазки – по рекомендации производителя 15 тыс. км (но лучше не реже 10 тысяч)
• экологический класс – Евро-4
• используемое топливо – АИ-92

Расход топлива

Характеристика потребления бензина зависит от того на какой модели автомобиля установлен двигатель К4М:

Ниссан Альмера G15 c 5МКПП – расход топлива на сто километров пробега составляет:

• 9.5 л – в городском режиме
• 5.8 л – при езде по трассе
• 7.2 л – средний показатель.

Ниссан Альмера G15 c 4АКПП – в смешанном цикле потребление топлива составит 8.5, а для городского и загородного режима – 11.9 и 6.5 л/100 км.

Рено Дастер с 6МКПП и полным приводом – при передвижении по городу расход бензина составит 11 литров на сто километров пробега, а езда на трассе сопровождается снижением указанного показателя до 7 л. При этом средний расход составляет 8.2 литра.

F — линейка

F-линейка
(Fonte, то есть чугун по-французски, и относится к материалу блоку двигателя). Рядный четырёхцилиндровый тип ДВС, выпуск данной серии начат в 1981 году на автомобилях Renault 9; Renault 11;Renault Trafic и продолжается до сих пор. В начале 2000-х годов двигатели этой линейки были основными для компании. Так же первый двигатель Renault с четырьмя клапанами на цилиндр был из семейства F7x.

Двигатели F-типа постепенно заменяются на двигатели M-типа. Но будут устанавливаться на базовые комплектации в течение ещё нескольких лет.

Снятые с производства

F1X
F1X был доступен только с объёмом 1,7 л (1721 куб.см, 105 л.с.)

Область применения:

F1N 1,7 л (1721 куб.см, 105 л.с.) — 1981—1997 Renault Trafic

F2X
F2x в 8-клапанный SOHC Область применения: F2N 1,7 л (1721 куб.см, 105 л.с.),

• 1985—1989 Renault R11
• 1985—1989 Renault R9
• 1985—1995 Renault R21
• 1988—1996 Renault R19
• −1997 Renault Clio
• 1985 — Renault R5 Super 5

F2R 2,0 л (1965 куб.см, 120 л.с.).

1985—1993 Renault R21

F3X
F3x F3x конструктивно аналогичны F2x, различаются лишь системой впрыскка monopoint- EFI. Некоторые более поздние версии были оснащены многоточечным- EFI . Области применения: F3N 1,7 л (1721 куб.см, 105 л.с.).

• 1985—1989 Renault R11
• 1985—1989 Renault R9
• 1985—1995 Renault R21
• 1988—2000 Renault R19
• 1985—1993 Renault R5 Super 5
• 1985—1987 Альянс Renault / Encore (США и Канада только TBI)

F3P 1,8 л (1794 куб.см, 109 л.с.)

• 1988—2000 Renault R19
• 1992—1997 Renault Clio
• 1994—1999 Renault Laguna I

F3R 2,0 л (1998 куб.см, 113 л.с. — Москвич, 114 — остальные л.с.)

• 1987 — Renault GTA США специальный вариант F3R из F3N за 1987 Spec США только GTA.
• 1994—2001 Renault Laguna I
• 1996 — Renault Espace
• 1996 — Renault Megane
• 1998 — Москвич 2141 «Святогор» (только для России)

F5x
F5x конструктивно похожи на F4x, с тем исключением что имеют 16 клапанов и DOHC. Области применения: F5R 2,0 л (1998 куб.см, 122 л.с.)

• 1999—2003 Renault Megane
• 2001—2003 Renault Laguna II

F7x
F7x был первым из F-типа двигателей с 16-клапанной ГБЦ и DONC с гидрокомпенсаторами как на 1.8 так и на 2.0 л. Области применения: F7P 1,8 л (1764 куб.см, 108 л.с.)

• 1988—1997 Renault R19
• 1991—1996 Renault Clio

F7R 2,0 л (1998 куб.см, 147 л.с.)

• 1994—1998 Renault Clio Williams
• 1996—1999 Renault Megane
• 1995—1999 Renault SPORT SPIDER

F8x
F8x дизельные 8-клапанные SOHC двигатели. Области применения: F8M 1,6 л (1595 куб.см, 97 л.с.)

• 1985—1989 Renault R11
• 1985—1989 Renault R9
• 1985 — Renault R5 Super 5

F8Q 1,9 л (1870 куб.см, 74 л.с., 114 л.с.)

• 1988—2000 Renault R19
• 1990—1995 Renault R21
• 1991—1997 Renault Clio
• 1995—2002 Renault Megane
• 1996—2003 Renault Scenic
• 1997—2001 []

Выпускающиеся

F4P F4P инжекторные 16-клапанный SOHC двигатели F4PA 1,8 л (1783 куб.см,120 л.с.)

1998—2001 Renault Laguna I

2001—2005 Renault Laguna II

F4R 2,0 л (1998 куб.см, 141 л.с.)

• 1996 — Renault Espace
• 2000 — Renault Clio Renault Sport (172, 182, 197 и 200)

F4Rt 2,0 л (1998 куб.см, 136 л.с. и 168-174 для турбированных) 2002 — Renault Espace , Renault Vel Satis , Renault Avantime , Renault Megane III TCe 180, Renault Laguna II + III, Renault Scenic 2007 — Renault Laguna GT, Renault Megane Sport

F9x
F9x 8-клапанный дизельный SOHC двигатель Области применения: F9Q 1,9 л (1870 куб.см, 114л.с. — 120л.с)

Слабые места двигателя К4М

• После пробега 70000-100000 км может начаться запотевание маслом крышки клапанов;
• Генератор долго не ходит;
• Механическая КПП работает с шумом даже на новом авто;
• Ремень ГРМ и натяжной ролик;
• Сальники коленчатого вала;
• Катушки зажигания;
• Ремень вспомогательных агрегатов.

Более детально про слабые места
К4М…

После пробега 70000-100000 км может начаться запотевание маслом крышки клапанов

Периодичность проявления данной проблемы может быть разная. Связана эта проблема с нарушением плотности герметика между крышкой и головкой БЦ. Если заметили появление масляных пятен на крышке, то необходимо снять крышку, удалить старый герметик и произвести монтаж головки с нанесением нового слоя герметика для поверхностей работающих в масляной среде. При нахождении авто на гарантии меняют в сервисе за 5 минут бесплатно.

Генератор долго не ходит

Часто начинают шуметь с новья.

Ремень ГРМ и натяжной ролик

Ремень ГРМ и натяжной ролик подлежат замене при достижении 60000 км, иначе при обрыве ремня произойдёт загиб клапанов.

Сальники коленчатого вала (передний и задний)

Катушки зажигания

Что касается катушек зажигания, они отказывают на первой партии Дастеров и других автомобилей из-за плохой защищённости от пыли, воды и грязи. К сожалению, устанавливаемые заводом уплотнители не обеспечивали надёжную герметичность между посадочной плоскостью и катушкой. Чтобы избежать выхода из строя катушек зажигания надо сразу заменить дефектные уплотнения.

Двигатель Рено Логан 1.6
литра мощностью 86 лошадиных сил устанавливали на бюджетный седан Logan первого поколения. Это довольно простой 8-клапанный мотор с чугунным блоком цилиндров (с алюминиевым поддоном) и ремнем в приводе ГРМ. Сегодня подробно расскажем о характеристиках и особенностях данного мотора. Двигатель Renault K7M 710
имеет довольно архаичную конструкцию. Простота и надежность — это именно то, чего ждут от недорогого автомобиля. По заверениям производителя при правильном уходе моторесурс может составить более 400 тысяч километров пробега.

Описание

В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.

Под капотом K4M

Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.

Двигатель устанавливался на автомобили разных модификаций Renault:

• Clio (1999-2013);
• Laguna (1999-2010);
• Scenic (1999-2016);
• Megane (1999-2014);
• Kangoo (2001-2014);
• Symbol (2002-2013);
• Twingo (2008-2013);
• Sandero (2009-2014);
• Logan (2009-н/вр);
• Wind (2010-2013).

На автомобили Dacia:

• Logan I (2005-2013);
• Sandero (2010-2012);
• Duster I (2010-2018).

На автомобили Nissan:

• Almera G15 (2012-2019);
• Terrano D10 (2014-2016).

На автомобили Лада:

• Ларгус универсал (2012-2017);
• Ларгус Кросс (2014-2017);
• Ларгус фургон (2015-2017).

Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.

Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.

Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.

Привод ГРМ – зубчатый ремень.

ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).

Система вентиляции картера закрытого типа.

Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.

Система питания топливом включает традиционные элементы:

• электрический топливный насос;
• дроссельный узел;
• фильтры грубой и тонкой очистки;
• регулятор давления топлива;
• топливные форсунки;
• топливопровод.

К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.

Вид K4M со стороны привода ГРМ

Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.

Микропроцессорная система зажигания состоит из катушек и свечей зажигания.

Ремонтопригодность силовых агрегатов

Большинство моторов Renault Logan и Logan Stepway имеют широкую популярность. Поэтому с поиском запчастей проблем нет. В продаже имеются как новые, так и б/у детали. В некоторых случаях более выгодным вариантом является приобретение контрактного мотора, который будет использоваться в качестве донора.

Популярность силовых агрегатов Renault Logan привела к отсутствию проблем с поиском мастера. За ремонт берутся практически все автосервисы. Простая конструкция ДВС Renault Logan способствует этому. При этом множество ремонтных работ можно выполнить самостоятельно, имея лишь минимальный набор инструментов.

Большинство двигателей Renault Logan имеют чугунный блок цилиндров. Он обладает огромным запасом прочности. Поэтому при капитальном ремонте необходима лишь расточка и использование ремкомплекта поршней. В таком случае удается восстановить до 95% первоначального ресурса.

Алюминиевый блок цилиндров не столь распространен на Renault Logan. Такой мотор обладает меньшей ремонтопригодностью. Несмотря на это на автосервисах успешно применяют перегильзовку. Такая капиталка восстанавливает до 85-90% первоначального ресурса.

Силовые агрегаты Renault Logan и Logan Stepway регулярно нуждаются в мелком ремонте. Для его выполнения редко необходимы специальные инструменты. Многие автовладельцы делают ремонт в гараже, относя его к обычному обслуживанию. Поэтому ремонтопригодность двигателей Renault Logan считается отличной.

О долговечности и ремонтопригодности моторов

Опыт эксплуатации 1.6-литровых моторов не выявил существенных недостатков у обоих модификаций 8 или 16 клапанов (16-клапанной с мощностью 102 л. с. и 8-клапанной – 82 «силы»). Согласно утверждениям производителя, ресурс этих агрегатов составляет примерно 200 тыс. км, а какое значение этот параметр будет иметь в действительности – зависит от владельца Рено Логан. Соответственно и отзывы владельцев машин по этому поводу положительные. Если все регламентные работы выполнять своевременно и согласно рекомендациям производителя, то ресурс двигателя может достичь 400 тыс. км, что подтверждается реальными многочисленными примерами. Единственным неприятным сюрпризом может быть обрыв ремня привода ГРМ, об этом свидетельствуют отзывы. В случае такой аварии поршни сталкиваются с клапанами, вызывая их загибы или полное разрушение.

Надежность, слабые места, ремонтопригодность

Техническую характеристику существенно дополняют эксплуатационные показатели, характеризующие качество ДВС.

Надежность

Среди автолюбителей атмосферник K7M стал поистине легендарным. Все, как один, отмечают его высокую надежность, неприхотливость к ГСМ, простоту устройства, обслуживания и долговечность. Не каждый двигатель удостаивается такого набора положительных комплиментов. Форумчане при общении оставляют такие отзывы:

430000 км побежал на этом двигателе, затем потратил 10 штук и поменял кольца. Езжу и проблем не знаю. На блоке износа практически не было.

Слабые места

Наряду с высокой надежностью в двигателе просматриваются и слабые места. В первую очередь конструктивным недостатком является низкий ресурс ремня привода ГРМ. Но, по имеющейся информации, этот вопрос является довольно спорным. В практике есть случаи, когда ремень выхаживал более 120 тыс. км.

Несмотря на это, все-таки безопаснее соблюдать рекомендации производителя. Последствия обрыва ремня ведут к серьезному ремонту мотора, т.к. происходит загиб клапанов.

Вместе с ремнем обязательно меняется ролик его натяжителя.

Вызывает определенные неудобства необходимость регулировки теплового зазора клапанов, поскольку гидрокомпенсаторов в двигателе нет.

На ранних версиях мотора (до 2012) года наблюдалось растрескивание изолятора катушки зажигания. Предпосылки к возникновению такой неисправности производителем устранены (сделаны доработки по корпусу катушки и месту ее крепления).

Не мало неприятностей доставляют различные подтекания масла и ОЖ. Они незначительны, устраняются протяжкой креплений или заменой элементов, например, сальника коленвала.

Иногда в двигателе возникает склонность к детонации. Это обусловлено низким качеством нашего бензина. Для устранения проблемы достаточно сменить АЗС или перейти на более высокую марку топлива (с АИ-92 на АИ-95).

Ремонтопригодность

О высокой ремонтопригодности агрегата говорит не только его чугунный блок цилиндров. Простота конструкции позволяет успешно делать ремонт любой сложности даже в гаражных условиях. Наличие опыта, знания устройства мотора и наличие специального инструмента позволяют выполнять все операции самостоятельно.

Выгода от такого подхода к делу двойная. Во-первых, уверенность в качестве произведенных работ – известно, какие детали использовались при ремонте, соблюдение технологи и другие нюансы. Во-вторых, значительная экономия бюджета. По имеющейся информации, стоимость ремонта на СТО колеблется от 40 до 100 тыс. рублей.

Каждый владелец авто должен осознать, что для восстановления двигателя необходимо использовать только оригинальные узлы и детали. В противном случае будет заметно снижена надежность отремонтированного мотора.

Использование аналогов и запчастей с разборок не рекомендуется, хотя цена у них просто манящая. Но качество сомнительное. Особенно у бывших в употреблении деталей.

Наиболее оптимальный вариант решения вопросов, связанных с ремонтом двигателя – доверить выполнение работ профессионалам специализированных автосервисов.

Выводы

Сказать о том, какой мотор лучше — сложно. Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.

Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.

Симптомы, которые указывают на неправильную работу двигателя:

1. двигатель троит и работает нестабильно;
2. двигатель глохнет на холостых оборотах;
3. плавают обороты двигателя.
