Оппозитный двигатель: принцип работы, плюсы и минусы

Оппозиционный двигатель — различия в конструкции

Несмотря на то, что схема оппозитного двигателя, в принципе, одна, вариантов его исполнения может быть два. Это связано с тем, что одно и то же техническое решение, а именно горизонтальное расположение цилиндров реализовывается разными способами.

Двигатель «боксер»

Такой мотор устроен таким образом, что поршни постоянно расположены друг от друга на определенном расстоянии — когда один находится на максимальном удалении от двигателя, значит его «сосед» занимает точно такое же положение. Свое название такой тип оппозитного мотора получил из-за схожести движений поршней с движениями боксера. Именно такой мотор очень широко использует концерн «Субару» в своих автомобилях.

Мотор «ОРОС»

Такой двигатель устроен несколько иначе. Его возрождение началось совсем недавно, чему в немалой степени способствовали инвестиции Билла Гейтса.

Это стандартный двухтактный оппозитный мотор, в каждом цилиндре которого расположены по два поршня, которые двигаются навстречу друг другу. Крепление всех поршней происходит на одном и том же валу. Один из них предназначен для впуска горючей смеси в камеру сгорания, второй — для удаления отработанных газов. Подобная компоновка позволила конструкторам отказаться от механизма привода для клапанов, а также от самой головки блока цилиндров. Стоит отметить и такое преимущество, как работа всех поршней с одним коленвалом.

Оппозитный двигатель – минусы и плюсы, устройство, принцип работы

Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие

Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации

Что представляют собой оппозитные двигатели?

Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.

Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.

Плюсы эксплуатации оппозитных двигателей

Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.

Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.

Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

Оппозитный двигатель на дизеле

Запуск первого оппозитного агрегата на дизеле в серию произошел в 2008 году. Этот силовой агрегат представлен автомобильным производителем Subaru, предназначался для установки на автомобили одноименной марки. Дизельный оппозитный двигатель Subaru считается первым в мире серийным агрегатом, поскольку до этого ни один производитель не выпускал подобной техники.

Параметры дизеля Субару:

Количество цилиндров-4;
Объём двигателя – два литра;
Производительность – 150 лошадиных сил;
Импульс – 350Нм;
Подача топлива – Common Rail + турбинный наддув.

Благодаря возможности, изменять сечение на входе колеса турбины при наддуве, удалось избежать эффекта провала при наборе скорости, а тяга обеспечивается в полном диапазоне оборотов. Агрегат устанавливают на автомобили Subaru Legacy, Subaru Outback, а так же на Subaru Forester.

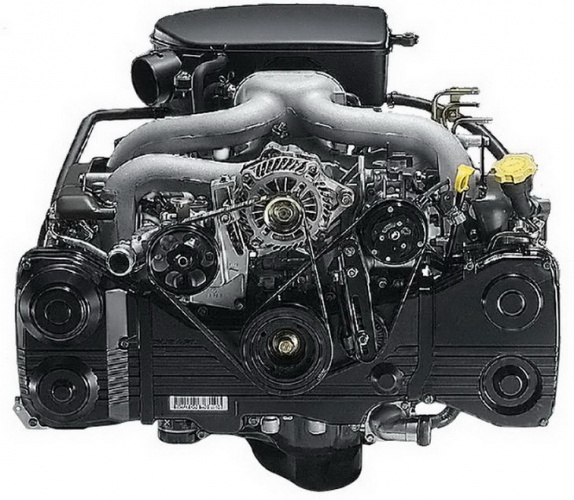

Дизельный мотор Subaru:

Оппозитный двигатель — это… Что такое Оппозитный двигатель?

Оппозитный двигатель — поршневой двигатель внутреннего сгорания, в котором угол между рядами цилиндров составляет 180 градусов. В автомобильной и мототехнике оппозитный двигатель применяется для снижения центра тяжести, вместо традиционного V-образного, также оппозитное расположение поршней позволяет им взаимно нейтрализовывать вибрации, благодаря чему двигатель имеет более плавную рабочую характеристику.

Наиболее широкое распространение оппозитный двигатель получил в модели Volkswagen Käfer выпущенной за годы производства (с 1938 по 2003 год) в количестве 21 529 464 штук.

Компания Porsche использует его в большинстве своих спортивных и гоночных моделях, таких как Porsche 997, Porsche 987 Boxster и другие.

Оппозитный двигатель является также отличительной чертой автомобилей марки Subaru, который устанавливается практически во все модели Subaru c 1963 года. Большинство двигателей этой фирмы имеют оппозитную компоновку, которая обеспечивает очень высокую прочность и жёсткость блока цилиндров, но в то же время делает двигатель сложным в ремонте. (с февраля 1989 года автомобили Subaru Legacy оснащаются оппозитными дизельными двигателями вкупе с механической коробкой передач).

Также устанавливался на румынские автомобили Oltcit Club (является точной копией Citroen Axel), с 1987 по 1993 годы. В производстве мотоциклов оппозитные двигатели нашли широкое применение в моделях фирмы BMW и Honda, а также в советских тяжёлых мотоциклах «Урал» и «Днепр».

Преимущества и недостатки

Чтобы в полной мере раскрыть особенности этого мотора, нужно посмотреть на его сильные и слабые стороны.

Начнём с наиболее актуальных преимуществ оппозитных двигателей. К его достоинствам можно отнести следующие моменты:

чем действительно оппозитный двигатель хорош, так это наилучшей вариацией расположения. Мотор всегда располагается низко, что намного лучше классических ДВС. Это позволяет понизить центр тяжести. Тем самым улучшается устойчивость и управляемость;
также оппозитник лучший среди конкурентов за счёт нахождения фактически на одном уровне с трансмиссией. Такая особенность даёт возможность минимизировать потери при передаче крутящего момента;
весомым аргументом в пользу оппозитного двигателя является минимальный уровень вибраций даже тогда, когда автомобиль движется на максимальных скоростях. Такое преимущество объясняется расположением цилиндро-поршневой группы. Тем самым инженеры создали идеальный баланс и смогли гарантировать эффективное гашение всех потенциально возникающих вибраций. От этого двигатель работает плавно, рывки отсутствуют;
конструктивные особенности и баланс дали возможность использовать для коленчатого вала не 5, а только 3 подшипники. За счёт этого он стал короче и легче;
среди всех своих конкурентов оппозитник выступает неоспоримым лидером в плане обеспечения пассивной безопасности. Даже при условии сильного лобового столкновения мотор не проникнет внутрь салона. При ударах он просто падает, не нанося урон водителю или пассажирам. Подобная особенность сумела спасти не одну тысячу жизней;
если правильно обслуживать оппозитный мотор, вне зависимости от типа используемого топлива, оппозитник сможет похвастаться огромным ресурсом. При грамотном отношении такой двигатель служит порядка 1 миллиона километров. Чтобы добиться такого результата, нужно просто вовремя менять масло и прочие расходники, а также не подвергать агрегат чрезмерным экстремальным нагрузкам.

Хотя перечень преимуществ оказался внушительным, оппозитный двигатель также имеет свои существенные недостатки. И эти минусы во многом способны перекрыть все имеющиеся плюсы.

Дорогостоящее самообслуживание. Автовладелец машины с оппозитным мотором сможет выполнять только ряд простейших процедур в процессе обслуживания. Большую часть работ придётся осуществлять с привлечением специалистов. А это дополнительные затраты на содержание транспортного средства.
Дорогой и сложный ремонт. Сложность ремонта провоцирует рост стоимости услуг. Сами запчасти для оппозитники достаточно дорогие. Плюс приходится искать грамотных специалистов. Профессионалов в сфере оппозитных моторов крайне мало. А те, кто работает с такими силовыми установками, просят довольно много денег за свои услуги.
Сложная конструкция. Чтобы выполнить определённые работы и поменять какие-то расходники, порой приходится частично разбирать двигатель. Это проблематично и для недоступно.
Условная компактность. Хотя такие моторы удалось сделать небольшими и разместить низко, всё равно под капотом им требуется довольно много места.
Активное потребление масла

В оппозитниках крайне важно следить не только за состоянием, но и за количеством масла. Мотор отличается хорошим аппетитом в отношении смазочного материала

Если начнётся голодание, это приведёт к крайне негативным, серьёзным и дорогостоящим последствиям.
Съёмные гильзы цилиндров. Факт их съёмности является положительным моментом. Но для замены гильз приходится проводить ряд сложных мероприятий по частичной разборке мотора. Если этого не сделать, вскоре мотор начнёт ещё активнее потреблять масло, что приведёт в итоге к быстрому выходу из строя всего оппозитного двигателя.
Острый дефицит квалифицированных мастеров. Для России и стран СНГ это одна из главных проблем. Многие бы с удовольствием приобрели себе автомобиль с оппозитным мотором. Но большое количество вопросов вызывает факт отсутствия хороших мастеров. Есть те, кто берётся за обслуживание оппозитников, но качество их работы оставляет желать лучшего. Квалифицированные мастера обходятся дорого, и работают они далеко не в каждом городе.

Оппозитные моторы можно назвать ДВС с прекрасными возможностями и светлыми перспективами. Ещё есть куда стремиться. Потому автопроизводители, кто реально заинтересован в оппозитных моторах, постоянно стараются придумывать что-то новое, внедрять свежие идеи и бороться против объективных недостатков.

Недостатки оппозитного двигателя

К основным минусам двигателя с горизонтальным направлением движения поршней большинство экспертов относят дороговизну его эксплуатации, вытекающую из самой конструкции.

Двигатель «практически квадратный» — плоский и широкий. После установки такого двигателя на автомобиль места под капотом совсем не остаётся, что сильно ограничивает возможность проведения работ по его обслуживанию.

Изрядную долю операций приходится производить только после снятия двигателя с автомобиля — а это заметно увеличивает стоимость обслуживания машины. Для владельца дорогого автомобиля этот момент, возможно, не играет большого значения, а для владельца машины эконом-класса этот момент может стать решающим.

Ещё одним существенным недостатком, является дороговизна запчастей. Кроме конструктивных особенностей запчастей, причиной дороговизны является тот факт, что количество автомобилей с оппозитами сравнительно невелико (по сравнению «обычными» двигателями), из-за чего компаний, выпускающих запчасти для таких двигателей, так же немного.

avtoexperts.ru

V-образным называется двигатель внутреннего сгорания, цилиндры которого размещены напротив друг друга наподобие латинской буквы «V». В зависимости от количества цилиндров, такие двигатели могут быть четырех, пяти, шести, восьми, десяти и двенадцатицилиндровыми. Также подобные силовые установки различаются в зависимости от угла наклона цилиндров.

V-образный двигатель

Первые V-образные двигатели эволюционировали от четырехцилиндровых рядных моторов. В начале ХХ века, когда автомобили в основном оснащались трех и четырехцилиндровыми силовыми установками, наибольшей проблемой таких моторов был их вес и размер, а также – несбалансированность, что приводило к возникновению вибраций, которые передавались на кузов и делали поездки малоприятными.

В 1905 году в Соединенных Штатах была запатентована новая технология производства двигателей – с V-образным расположением цилиндров. У такого мотора было четыре цилиндра, которые размещались друг напротив друга под определенным углом. По сути, это был тот же рядный четырехцилиндровый двигатель, который распилили пополам и получившиеся половинки объединили в один агрегат в форме латинской буквы «V». Таким образом, конструкторам удалось нивелировать два недостатка рядных двигателей – вес и размер, так как V-образный мотор занимал меньше места под капотом в длину и меньше весил. Вместе с тем, в габаритном отношении у этого агрегата был свой недостаток — ширина: в длину он меньше рядного, а вот в ширину – больше. Однако, стараясь уменьшить именно длину подкапотного пространства, инженеры начали разрабатывать и совершенствовать V-образные моторы, делая их компактнее и сбалансированнее.

V-образный 10-цилиндровый мотором объемом 5,2 литра.

Немаловажное значение в конструкции таких силовых установок имеет угол, под которым цилиндры размещают друг напротив друга. История подобных двигателей знает немало агрегатов, где угол развала цилиндров составлял от 1 до 180 градусов

В результате многочисленных испытаний конструкторы выяснили, что наиболее приемлемым вариантом размещения цилиндров являются углы в 45°, 60° и 90°. Большинство современных V-образных моторов как раз имеют такие значения углов расположения цилиндров. Компактность расположения мотора позволила конструкторам увеличить объем цилиндров, так что подобные силовые установки редко имеют объем менее 3 литров.

Несмотря на явные конструктивные преимущества подобных моторов, они, тем не менее, имеют и свои недостатки. Речь – о несбалансированной конструкции некоторых V-образных двигателей, например, шестицилиндровых. Для того, чтобы сбалансировать такой двигатель, приходится устанавливать дополнительные противовесы на коленвал, что, соответственно, увеличивает массу агрегата. Более сбалансированными двигателями из этой категории считаются восьми-, десяти- и двенадцатицилиндровые моторы. Последние, кстати, имеют практически и идеальную балансировку в силу того, что представляют собой, по сути, два рядных шестицилиндровых мотора, объединенных в одну композицию. А, как известно, именно шестицилиндровый рядный агрегат имеет самую уравновешенную конструкцию и наименее подвержен инерциями первого и второго порядка.

Суперкар Lamborghini Aventador оснащается V-образным 12-цилиндровым двигателем выдающим 700 лошадиных сил.

Сложности при ремонте и обслуживании оппозитного двигателя

Важно отметить, что зачастую положительные моменты указанных моторов заметны лишь в силовых агрегатах, которые располагают шестью цилиндрами, а вот 2-х и 4-х цилиндровые мало чем отличаются от традиционных ДВС. Если необходимо провести некие манипуляции с таким типом двигателя, то тут непременно нужно обращаться к специалистам в автосервис

Самостоятельно вы сможете лишь заменить масло. Даже замену свечей лучше поручить профессионалам, новички с легкостью навредят головке цилиндра. Полный ремонт производится только на особых сервисных станциях

Если необходимо провести некие манипуляции с таким типом двигателя, то тут непременно нужно обращаться к специалистам в автосервис. Самостоятельно вы сможете лишь заменить масло. Даже замену свечей лучше поручить профессионалам, новички с легкостью навредят головке цилиндра. Полный ремонт производится только на особых сервисных станциях.

Продолжить срок службы может своевременная и систематическая раскоксовка. Эта процедура подразумевает очищение поверхности камеры сгорания, клапанов и поршней от нагара. Проводится операция в осенний сезон или в марте, когда также весьма разумно проверить и моторное масло.

В материале мы рассмотрели, что значит понятие «оппозитный двигатель», описали принцип функционирования, возможные за и против. Надеемся, что это поможет определиться с выбором не только мотора, но и будущей автомодели на которой может быть установлен подобный силовой агрегат.

Представленная в 2002 году новинка вызвала большое любопытство. Плюсы и минусы оппозитного двигателя Субару оценивает, чуть ли не каждый автомобилист, даже если не собирается пока менять своего железного коня или предпочитает модели других производителей.

Интерес проявляют и поклонники дизелей, хотя оппозиты выпускаются исключительно в бензиновой интерпретации – обещанные преимущества соблазнительны для всех. Те же, кто по определению любят продукцию компании Subaru, желают знать, с чем им предстоит иметь дело, поскольку концерн намерен в ближайшем будущем оснащать свои модели только такими моторами.

Плюсы и минусы оппозитного двигателя Субару, естественно, определяются особенностями его строения. Принцип работы у него остается все тем же, движок никуда не ушел от идеи внутреннего сгорания. А вот конструкционное решение в нем оригинальное. И применяются оппозиты только на авто Subaru и Porsche. Хотя еще не так давно ими оснащались Honda, Alfa Romeo, Chevrolet, Ferrari, Volkswagen и ряд других.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

Смещение центра тяжести
. Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
Пониженная вибрация
. Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;
Большой ресурс
. «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;

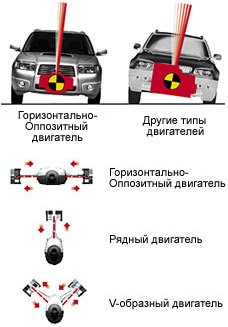

Повышенная безопасность
. И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Какое масло лучше использовать для Субару

Многих автовладельцев интересует вопрос,какое масло лить в картер автомобиля Subaru. При производстве автомобилей даются конкретные рекомендации по выбору смазочной продукции к каждой машине. При отклонении от требований автопроизводителей появляются сбои в работе силовых агрегатов.

Сервисная автомобильная книжка содержит подробную информацию о рекомендованной марке моторного масла. Для мотора Субару — это 5W-30.

Если хозяин будет заливать данное масло в двигатель своего авто, проблем со стабильностью работы и с запуском (при температуре окружающей среды от минус 30°С до плюс 30°С) не будет. Эти результаты получены при тестированиях масла.

Моторное масло Subaru5W-30 относится к классу всесезонных синтетических материалов. Опытные автолюбители давно знакомы с данным продуктом и его характеристиками. Особенно хорошие результаты дает его использование на этапе первичной обкатки машины. При достаточно низкой вязкости масла двигатель развивает максимальную скорость и минимально расходует топливо.

Отличительной особенностью энергоэффективного смазочного материала Subaru 5W-30 является его способность существенно охлаждать рабочие элементы двигателя при работе автомобиля в экстремальных условиях. При наличии турбокомпрессора в моторах Субару, данная смазка является наиболее предпочтительной.

Основные достоинства смазочной жидкости Subaru 5W-30:

Обеспечение максимальной защиты двигателя от износа и окисления.
Масло для Субару способствует возрастанию мощности мотора.
Сохранение полезных свойств при перепадах температур.
Хорошее очищающее действие.
Противостояние образованию вредных отложений.

Современные поршневые двигатели внутреннего сгорания (ДВС) можно классифицировать на основе таких критериев, как вид потребляемого топлива и расположение цилиндров. Если с разделением двигателей на основе разновидности горючего все более-менее понятно даже людям, весьма далеким от техники, то с разделением по расположению цилиндров все не так очевидно. В этом материале мы рассмотрим один из типов ДВС с необычным расположение цилиндров, а именно оппозитный двигатель. Здесь вы узнаете о том, что такое оппозитный двигатель, как он устроен, какие его плюсы и минусы и где он применяется.

Оппозитный двигатель – принцип устройства, плюсы и минусы, ремонт + видео

Принцип устройства

Оппозитный двигатель состоит из двух рядно расположенных поршней, движущихся в противоположных направлениях под углом 180 градусов. Это позволяет достичь более плавного хода двигателя, снизить вибрацию и равномерно распределить нагрузку на коленчатый вал. Кроме того, благодаря противоположному движению поршней, система впуска и выпуска газов становится более эффективной.

Оппозитные двигатели могут быть с различным количеством цилиндров, но наиболее распространены двигатели с 4 или 6 цилиндрами. Они могут быть использованы как в автомобилях, так и в авиационной технике.

Плюсы и минусы

Один из основных плюсов оппозитных двигателей – это их компактность

Благодаря параллельному расположению поршней они занимают меньше места, что особенно важно при использовании в автомобилях с передним приводом

Другим преимуществом оппозитных двигателей является их меньшая вибрация в сравнении с другими типами двигателей, такими как рядные или V-образные. Это значительно повышает комфорт при эксплуатации автомобиля или самолета.

Однако оппозитные двигатели имеют и некоторые недостатки. Они склонны к повышенному расходу топлива из-за несовершенства системы впуска и выпуска газов. Кроме того, ремонт оппозитных двигателей может быть сложным и дорогостоящим из-за их специфической конструкции. Некоторые запчасти также могут быть сложнодоступными, что может затруднить обслуживание.

Ремонт и видео

Ремонт оппозитного двигателя требует специализированных навыков и инструментов. В случае серьезной поломки рекомендуется обратиться к профессионалам.

Ниже представлено видео, которое демонстрирует принцип работы и ремонт оппозитного двигателя:
