Чистка дроссельной заслонки на 16-ти клапанной ваз-2112 своими руками

Работа в нормальном режиме

Воздух поступает через щель, образованную заслонкой, регулятор при этом не работает. В топливной рампе происходит процесс смесеобразования – бензин находится во взвешенном состоянии (как туман) под высоким давлением. Его значение постоянно и регулируется при помощи датчика и клапана избыточного давления. Уже после образования смеси происходит впрыск топлива в камеры сгорания – по очереди открываются форсунки (по сути, это электромагнитные клапаны). Управляются они электронным блоком. Их работа полностью зависит от показаний датчиков и топливной карты (прошивки микроконтроллерной системы управления).

<spg src=”https://prometey96.ru/wp-content/uploads/drosselnaya-zaslonka-vaz-2110.jpg”>

4 Результат обновления дроссельного узла

Стоит отметить и появление некоторых проблем в работе двигателя на ВАЗ 2112 после установки дроссельной заслонки диаметром 52 мм. Причиной тому нарушение соотношения топлива и воздуха, что приводит к некорректной работе ЭБУ и мотора. Многие предпочитают после этого воспользоваться редактором прошивок ЭБУ. но никак не вернуть на свое место старый дроссельный узел. Хотя проблемой могло быть банальное загрязнение старого регулятора. После обновления прошивки замечается снижение потребления топлива на 0,5 литра – может быть, и не существенно, но все же плюс.

Как итог мы можем сказать, что просто установка дроссельной заслонки повышенного диаметра не даст особого прироста в мощности и других показателях. Только в комплексе с обновлением прошивки и другим мелким тюнингом двигателя эффект будет заметен. Однако нужно учитывать обоснованность этих действий в отдельных случаях. Ведь даже на форсированных двигателях может стоять заслонка стандартных размеров (например, 46 мм) чего бывает достаточно для корректной работы впускной системы воздуха.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
  • Тюнинг салона
• Тюнинг автомобилей
  • Тюнинг русских авто
  • Бензин
  • Автоэлектроника
  • Тюнинг иномарок
  • Автомобильные шины
  • Тюнинг двигателя
  • Автозвук
  • Автохимия
  • Тюнинг фар
  • Моторные масла
  • Тюнинг ходовой части
  • Аэродинамический обвес
  • Ксенон
• Тюнинг мотоциклов
• Мастер-классы
• Фотогалерея
• Видеогалерея

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

• Экологические требования;
• Рост экономии топлива;
• Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

Чистка дроссельной заслонки на ВАЗ-2112 16 клапанов: фото, видео

После того, как автомобиль будет интенсивно эксплуатироваться на протяжении нескольких лет, у него загрязнится дроссельный узел. В таком случае ему потребуется чистка, так как двигатель станет работать нестабильно.

Более детально с чисткой дроссельного узла на ВАЗ-2112 можно ознакомиться на видео ниже:

Симптомы загрязнения

К ним относятся такие:

1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
3. Двигатель глохнет на холостых оборотах.
4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
5. Из выхлопной трубы будет чувствоваться запах бензина.

Первые несколько минут после запуска мотор будет «троить».

Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега. Также периодически следует выполнять определенные действия для профилактики.

Причины загрязнения

Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

Чистка заслонки

Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

Инструменты и материалы:

Ключ на «13» для снятия дроссельного узла

Набор отверток для проведения работ

Очиститель для промывки карбюраторов

Палочки для ушей, которые можно использовать для чистки заслонки

Прокладка дроссельного узла

1. Набор отверток.
2. Ключ на «13».
3. Ветошь (можно взять палочки для чистки ушей).
4. Прокладка.
5. Жидкость для промывки.

Пошаговое руководство

1. Изначально потребуется снять защиту с двигателя.

   Декоративная защита на двигателе и места ее крепления

2. Далее надо открутить пробку с расширительного бачка системы охлаждения, чтобы снизить в ней давление. Потом потребуется ослабить хомуты.

   Хомуты, держащие патрубки, по которым смесь подается в дроссельную заслонку

3. Следующим шагом будет снятие шланга принудительной вентиляции воздушного патрубка. Этот элемент надо визуально осмотреть. Если в нем будет видно масло, то, скорее всего, в дроссельной заслонке забит канал принудительной вентиляции.

   Шланг принудительной вентиляции со следами масла в нем

4. Далее при помощи отвертки надо ослабить патрубки подогрева заслонки. Также на время проведения работы их надо заглушить, чтобы избежать попадания пыли внутрь.

   Патрубки подогрева заслонки

5. После этого изымается сам дроссельный узел. Выглядит он так:

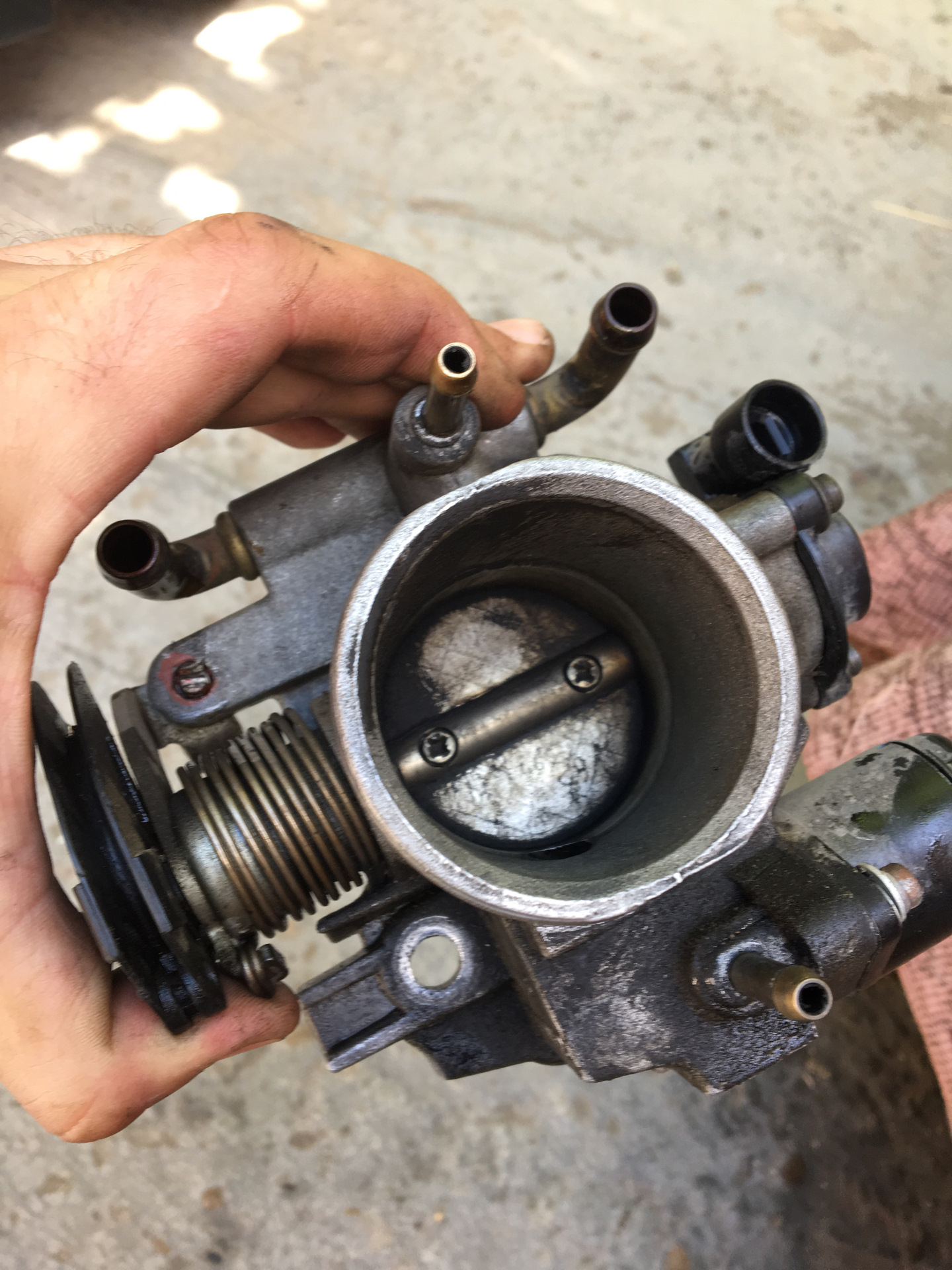

   Снятая с двигателя дроссельная заслонка в загрязненном состоянии

6. Теперь надо произвести непосредственную чистку заслонки.Использовать для этого надо жидкость для промывки карбюратора и ветошь. Также можно применять металлическую спицу для очистки каналов.

   Промывка узла с использованием жидкости для чистки карбюратора

   Чистка каналов металлической спицей

После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке.

Далее следует запустить двигатель и проверить его работу.

Как видно с описанного выше процесса чистки, работа это несложная, если к ней подойти грамотно и иметь некоторые навыки.

Снятие узла

Назначение дроссельного узла (сокращенно ДУ), чтобы регулировать подачу воздуха в цилиндры двигателя. Таким образом, управляет обогащением либо обеднением топливной смеси.
Появление неисправностей ДУ вызывают неправильную работу (перебои) мотора. При возникновении проблем ДУ обычно заменяют новым, но частенько подобные проблемы решаются снятием и промывкой ДУ своими руками.

Что нужно для очистки

Для снятия и чистки узла вам потребуются:

• Набор отверток
• Головка «13» с трещоткой
• Старая зубная щетка с жесткой щетиной
• Средство для чистки
• Палочки ватные
• Резиновые перчатки

Снятие

https://youtube.com/watch?v=JgpU8LIQnwU

Замена дроссельной заслонки на ваз 2112 либо промывка выполняется (начинается) со снятия узла, для этого:

• Снимаем клеммы аккумулятора ваз, обесточив электрическую сеть мотора
• Отсоедините разъемы от датчика расположения дроссельной заслонки, регулятора холостых оборотов, и еще снимаем тросик с привода открывания дроссельной заслонки
• Чтобы избежать потерь, частично слейте охлаждающую жидкость
• Затем ослабьте хомут, крепящий воздушный шланг к дроссельному патрубку
• Потом хомут, крепящий шланг вентиляции 2-го контура (картерных газов) к патрубку на крышке головки блока цилиндров
• Теперь можно снимать воздушный шланг вместе со шлангом для вентиляции картера

Отпустив хомуты, снимаем воздушный шланг

• Берем крестообразную отвертку и ослабляем хомут, затем снимаем шланг для вентиляции картера (от 1-го контура) со штуцера ДУ
• Затем ослабляем хомуты, крепления шлангов отводящих и подводящих охлаждающую жидкость, снимаем эти шланги
• Теперь, головкой «13» отворачиваем гайки, которые крепят дроссельный узел к ресиверу, фото ниже

При помощи трещотки и головки «13» снимаем пару гаек, которыми крепится узел к ресиверу

• Затем снимаем со шпилек наш дроссельный узел и, ослабляем хомут, чтобы отсоединить шланг для продувки адсорбера (это нужно, если на вашем автомобиле установлена система для улавливания паров топлива)
• Аккуратно снимите уплотнительную прокладку под узлом
• Если вы никогда не выполняли действия по очистке ДУ, тогда, скорее всего, необходимо будет заменить прокладку
• После чего откручиваем винты, которые удерживают РХХ (регулятор оборотов холостого хода) и затем снимаем регулятор (не беспокойтесь, отверстия для крепления регулятора устроены таким образом, что перепутать, устанавливая его, обратно не получится)

Очистка

Инструкция по чистке ДУ, не трудно было догадаться, требует применения чистящего средства, с ватными палочками и зубной щеткой:

Очищаем все каналы, скрытые полости, кроме того, особое внимание следует уделить месту для посадки РХХ, а так же области, которая расположена рядом с заслонкой

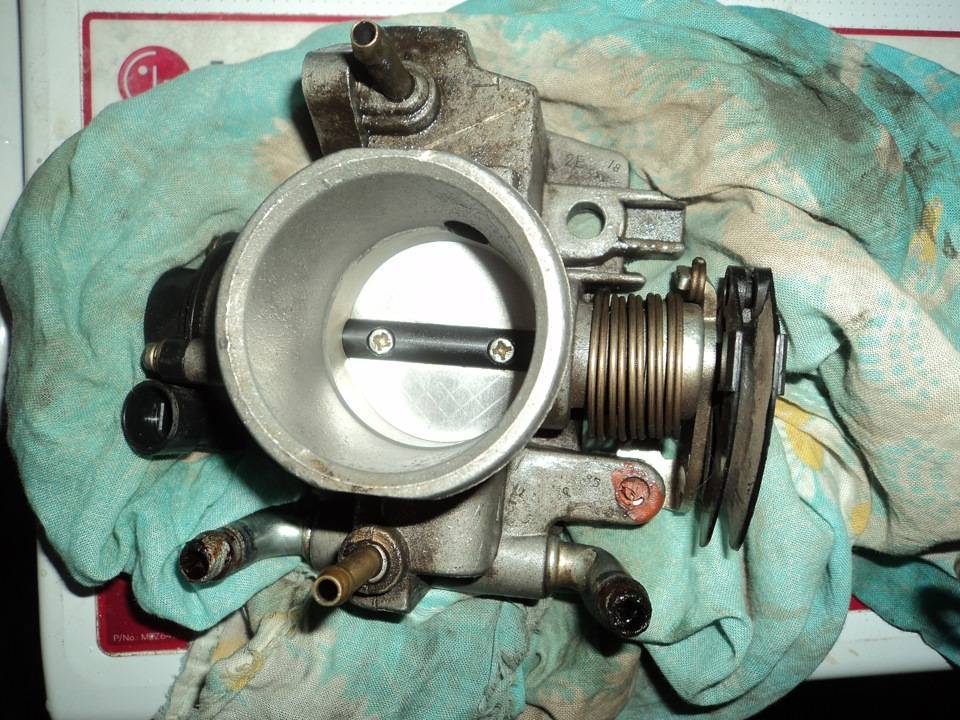

После окончанию работы узел должен получиться идеально чистым
Не стоит забывать заодно, прочистить и канал для вентиляции картера
Размер канала большой, именно поэтому его удобнее всего продувать с чистящим средством
Продувку удобнее осуществить ножным насосом, так как диаметр штуцера шланга совпадает с колесным
И последний этап – это замена изношенных патрубков ДУ и продувка остальных сжатым воздухом
Такие процедуры позволяют значительно продлить ресурс вашего ДМРВ

Сборка

Установка ДУ строго в последовательности разборки, только наоборот. Очищенный блок ДУ делает работу мотора на ХХ стабильной, а обороты мотора перестали плавать.
Появляется четкий отклик при работе педали газа. Дополнительно, дроссельный узел, возможно, доработать, однако предварительно изучите видео по подобным доработкам.

Что такое дроссельная заслонка? И возможные проблемы с ней

По сути, дроссельная заслонка — это клапан, расположенный между воздухозаборником и впускным коллектором.

В автомобиле с впрыском топлива и электронным управлением, датчик положения дроссельной заслонки и датчик воздушного потока обмениваются данными с компьютером, который подает соответствующее количество топлива, необходимое для инжекторов.

В закрытом положении, дроссельная заслонка практически полностью перекрывает доступ воздуха, но когда она находится в широко открытом положении, то заставит ваш двигатель реветь.

В более старых карбюраторных двигателях, дроссель встроен в карбюратор.

Во время движения вы постоянно открываете и закрываете дроссельную заслонку (даже не замечая) каждый раз, когда используете педаль газа.

Когда это происходит, датчик положения дроссельной заслонки сообщает ЭБУ, что вы нажали на газ.

А датчик воздушного потока обнаруживает больше воздуха и отправляет сообщение на компьютер автомобиля, чтобы увеличить количество топлива подаваемого инжекторами.

Современный двигатель с дроссельной заслонкой

Более современные автомобили используют электронный датчик, чтобы сообщить бортовому компьютеру, сколько топлива нужно подать в соответствии с входящим потоком воздуха.

В старые времена педаль газа (акселератор), физически соединялась с корпусом дроссельной заслонки тросом, но на данный момент в современных автомобилях, используются датчики и серводвигатели, для выполнения этой задачи.

Исправна ли ваша дроссельная заслонка?

Когда дроссельная заслонка перестаёт работать должным образом, обороты двигателя — могут быть слишком высокими или очень низкими.

Хороший воздушный фильтр крайне важен для работы дроссельной заслонки, потому что накопление грязи на его поверхности со временем может привести к блокировке поворотного плоского клапана, вызывая проблемы с холостым ходом и ухудшением управляемости.

В зависимости от того, как дроссельная заслонка расположена на двигателе вашего автомобиля, на ней также могут скапливаться нагар и остатки масла.

При низких оборотах двигателя вы можете даже заметить, что ваш автомобиль заглох на красном свете.

Пониженные обороты двигателя, как правило являются результатом закоксовывания дроссельной заслонки, и ограниченного воздушного потока, что подавляет воспламенение топлива в камерах сгорания вашего двигателя.

Необычно высокие или непоследовательные (скачкообразные) обороты на холостом ходу, могут быть результатом поступления слишком большого количества воздуха, проходящего через дроссельную заслонку.

Любая из этих проблем может существенно повлиять на производительность вашего двигателя, и скорее всего загорится индикатор Check Engine.

В современных автомобилях, большинство проблем с дроссельной заслонкой, скорее всего будут связаны с электрикой.

Важно не перемещать клапан в корпусе дроссельной заслонки вручную!

Некоторые владельцы автомобилей проделывают это, пытаясь почистить клапан, но это может сбить с толку компьютер вашего автомобиля относительно положения покоя вашего клапана.

Если датчик положения дроссельной заслонки (TPS) или датчик воздушного потока находятся на корпусе дроссельной заслонки, будьте осторожны с ними.

Удаление или снятие TPS может потребовать повторной калибровки впоследствии.

Датчики массового расхода воздуха (MAF) очень чувствительны к загрязнению, а для их чистки необходим специальный растворитель.

Другие проблемы с дроссельной заслонкой могут включать в себя, — неисправные клапаны контроля холостого хода (IAC) или датчики абсолютного давления в коллекторе (MAP).

Клапан IAC позволяет компьютеру контролировать скорость холостого хода, выпуская небольшое количество воздуха в воздухозаборник. Датчик MAP превращает вакуум двигателя в коллекторе в электронный сигнал, сообщающий компьютеру, сколько топлива нужно закачать.

У двигателя с высокими оборотами на холостом ходу, которые поднимаются и опускаются, могут быть, или утечка вакуума, или порванный впускной шланг.

Постоянно высокий уровень холостого хода может означать, что клапан IAC постоянно открыт, и может потребоваться регулировка механического ограничителя дроссельной заслонки.

Источник

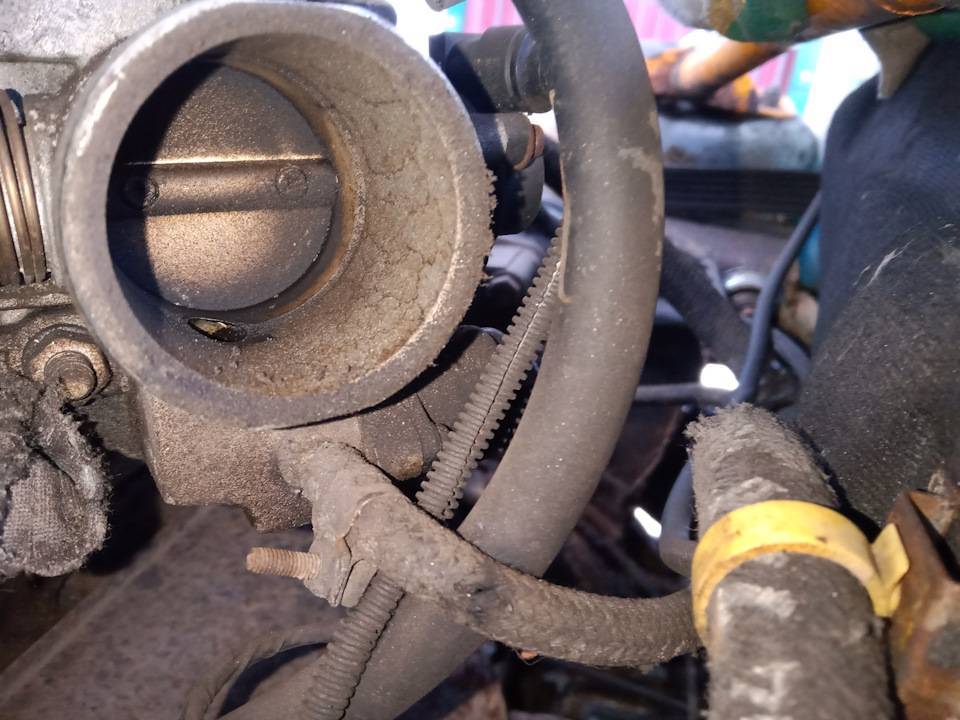

Симптомы загрязнения дроссельной заслонки

Небольшие по размерам частички пыли, смесь масла и воздуха, проходящие через воздушный фильтр, в процессе эксплуатации автомобиля накапливаются на внутренних поверхностях его механизмов. Максимальное загрязнение при этом отмечается в тех местах, в которых присутствуют мощные воздушные завихрения. К таковым в первую очередь относят зону, расположенную за дроссельной заслонкой.

О немедленной чистке и тщательной промывке рассматриваемой нами заслонки стоит задуматься при появлении следующих признаков:

• При минусовых температурах воздуха движок запускается крайне неохотно, его необходимо крутить стартером. Если запуск производится в гараже, вместо запаха выхлопных газов ощущается запах бензина.
• При отпуске педали газа водитель замечает некачественный переход на малые обороты. Нередко движок глохнет.
• На низких оборотах коленвала отмечается «дергание» двигателя автомобиля.

Как работает ваз 2112 дроссельная заслонка

• в круглый канал подается чистый воздух из системы воздушного фильтра,
• в другое отверстие присоединенный к коллектору идет в виде давления.

В коллекторе поршни создают разрежение, то есть в резервуаре давление ниже чем атмосферное, а когда дроссель открывается, разрежение падает и в двигатель поступает больше воздуха.

Для того что бы двигатель не заглох совсем, система через датчик позиции как раз регулирует подачу воздуха и держит обороты холостого хода.

Между дросселем и коллектором есть уплотняющая прокладка, через неё иногда проходит утечка разрежения. Есть ещё кронштейн крепления троса акселератора, вот именно он поворачивает, когда нажимаем педаль газа, через троса и приоткрывает заслонку.

Вот все устройство дроссельной заслонки. При всей простоте элемент достаточно капризный и достаточно сложный.

Топливная система уже подстраивается к своему дросселю. Поэтому если у вас дроссель изношен, немного закусывает, становится загрязненным в этом случаи система начинает ошибаться.

• могут плавать обороты,
• может двигатель терять мощность,
• получаем высокий расход топлива,
• потерю мощности,
• перегрев двигателя.

Получаем полный комплект проблем связочное со смесью образования. Вот собственно почему дроссель так важен.

• Ни какого специального обслуживание дроссель не требует, кроме промывки и чистки.
• Сама заслонка должна быть в чистом виде, ничего не должно препятствовать прохождению воздуха.
• Ещё могут быть проблемы с дроссельной заслонкой из-за датчиков — это клапан холостого хода, — датчик позиции дроссельной заслонки.

Дроссель меняется редко в основном обходится только чисткой, промывкой.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

   Снимаем вентилирующий шланг с помощью отвертки

3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

   Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

   Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Это интересно: Тонируем стекло, клеим наклейки и стикеры – как на это смотрит закон

Как выглядит дроссельная заслонка до и после очистки

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки

Убираем грязь с корпуса и хорошо прочищаем контакты устройства

Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками — инструкция

Сегодня мы поговорим о дроссельном узле или так называемой дроссельной заслонке. которая устанавливается на автомобили ВАЗ-2110, 2111 и 2112 От состояния и работоспособности данного узла зависит правильная работа двигателя, а поскольку данный узел подвержен загрязнениям ввиду попадания частиц масла, картерных газов, пыли, то дроссельный узел нуждается в периодической чистке. Обычно рекомендуют производить чистку дроссельной заслонки не реже чем каждые 50 тысяч километров пробега, однако многие склоняются к мысли, что производить его чистку нужно по мере необходимости, иногда чаще, а может даже и реже указанного выше пробега.

Как понять что дроссельный узел нужно почистить? Да вы просто не сможете не обратить внимание на такого рода проблемы, как например проседание холостого хода до низких значений при резком отпускании педали газа, вплоть до того, что двигатель может заглохнуть, и если вы движетесь на передаче то вы почувствует характерную «встряску» от того, что двигатель повторно заведется как бы с толкача, так же будет затруднен пуск двигателя на холодную, когда он остывший, так же на старте двигатель может потраивать. Все это явные признаки загрязнения дроссельного узла и необходимо его прочистить, но не просто прочистить на автомобиле а демонтировать его, частично разобрать и прочистить с применением специальной химии типа карбклинера. Проблемы с холостым ходом возникают из за того, что загрязняется и сам байпасный канал регулятора холостого хода

Многие начинают думать что виноват датчик холостого хода, покупают новый, а проблема с холостым ходом не решается. Итак, мы расскажем вам с фотографиями, как грамотно провести процедуру чистки дроссельной заслонки своими руками с минимальной потерей времени и не обращаясь на СТО

Проблемы с холостым ходом возникают из за того, что загрязняется и сам байпасный канал регулятора холостого хода. Многие начинают думать что виноват датчик холостого хода, покупают новый, а проблема с холостым ходом не решается. Итак, мы расскажем вам с фотографиями, как грамотно провести процедуру чистки дроссельной заслонки своими руками с минимальной потерей времени и не обращаясь на СТО.

Все работы проводим на остывшем двигателе дабы не обжечься. Нам нужен накидной ключик «на 13» и разные отвертки, а так же жидкость для промывания ДЗ и Карбюраторов, продается на любом авторынке.

Сначала снимаем пластиковую крышку с двигателя, открутив гайки указанные стрелками на фото

Затем откручиваем пробку на расширительном бачке для сброса давления в системе охлаждения.

Потом ослабляем хомуты, мы обозначили их на фотографии красными стрелками.

Затем снимаем шланг воздушного патрубка

Обратите внимание нет ли там масла или масляного налета. Если есть – то велика вероятность того, что в дросселе засорен канал принудительной вентиляции. Затем отверткой откручиваем два хомута шлангов, которые обеспечивают подогрев ДЗ и заглушите их во избежание вытикания тосола

Затем отверткой откручиваем два хомута шлангов, которые обеспечивают подогрев ДЗ и заглушите их во избежание вытикания тосола.

Скидываем шланг вентиляции топливного бака, предварительно ослабив его хомут.

Снимаем тросик газа с ДЗ и откручиваем две гайки, которыми прикручена дроссельная заслонка.

Снимаем дроссельный узел, приступаем к чистке. Я думаю не нужно никого убеждать что наш дроссельный узел нуждается в чистке

Берем наш карбклинер и тщательно отмываем с его помощью все загрязнения с дроссельного узла, все налеты, каналы и т.д.

Откручиваем регулятор холостого хода, его держат два болтика, промываем его канал в дросселе, заодно проверяем в каком состоянии находится сам РХХ.

На нем не должно быть чрезмерных люфтов или выработки. Все узкие каналы при невозможности продувки прочищаем тонкой проволочкой

Так же обратите внимание на прокладку дросселя. На ней не должно быть повреждений. После тщательной промывки собираем все в обратном порядке, тщательно затягиваем все хомуты на соединениях, и после этого заводим автомобиль

Уверен, что эффект от прочистки дроссельной заслонки вас приятно удивит. Вполне вероятно сокращение расхода бензина, мотор «прибавит» лошадок, а холостой ход станет стабильным как никогда

После тщательной промывки собираем все в обратном порядке, тщательно затягиваем все хомуты на соединениях, и после этого заводим автомобиль. Уверен, что эффект от прочистки дроссельной заслонки вас приятно удивит. Вполне вероятно сокращение расхода бензина, мотор «прибавит» лошадок, а холостой ход станет стабильным как никогда

Чистка Дроссельной Заслонки Приора Е Газ

Задачка дроссельной заслонки (дальше. ДЗ). регулировать количество воздуха, подаваемого во впускной коллектор. Его положение регулируется зависимо от положения педали газа. Привод заслонки может быть механическим (по кабелю) и электрическим (по движку). Положение DZ фиксируется особым датчиком. Он передает подобающую информацию в компьютер, который, в свою очередь, определяет количество подаваемого горючего и изменение работы мотора. Подробнее о его устройстве и функциях вы сможете прочесть в дополнительных материалах на нашем веб-сайте.

Признаки загрязнения воздушной заслонки

Чтоб не перепутать симптомы, которые указывают на чрезмерную сажу на клапане, лучше поначалу оглядеть его, и если на стенах дросселя нет видимых отложений масла либо кокса, клапан не решит делему.

Самих себя знаки выглядят так:

• проблема запуска двигателя;
• неравномерная работа двигателя;
• свободное плавание;
• зависание оборотов двигателя;
• вращающиеся погружения до полной остановки.

Ошибки при чистке дросселя

Многие неопытные владельцы автомобилей могут неправильно чистить узел дроссельной заслонки, по крайней мере, рискуя не получить желаемого эффекта, и, по крайней мере, полностью повредить и отключить DZ

Поэтому важно понимать, когда выполнять процедуру, как ее выполнять и какие инструменты использовать

Очистите дроссель правильно Не стоит:

1. Очистите демпфер в любой непонятной ситуации (даже в этом отношении есть шутки).
2. Очистите заслонку, не снимая ее (эффективность такой чистки незначительна, поскольку часто можно удалить только углеродные отложения на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При чистке ветошью прилагайте чрезмерное усилие, которое может повредить сам демпфер, а также соседний демпфер.
4. Используйте кисти, а не мягкие материалы. Эта ошибка также часто приводит к потере эффективности дистанционного зондирования, как в некоторых дроссельных заслонках внутренняя стенка и клапан с молибденом для более равномерного прохождения воздуха. Этот слой часто путают с налетом и удаляют. В результате демпфер начинает «кусать» или выпускать лишний воздух (скорость увеличивается).
5. Забудьте тренировать дроссель после чистки. Амортизаторы с электронной педалью акселератора должны быть надлежащим образом обучены для дистанционного зондирования, чтобы установить требуемую скорость холостого хода.

Подведем итоги

Сторонники замены ДУ на другой диаметр утверждают	Противники замены ДУ на другой диаметр утверждают
Замена повышает мощность и улучшает ХХ мотора, отзывчивость педали газа	Промывка либо ремонт стандартного ДУ дает подобные эффекты
Не влияет на расход бензина	Влияет на расход бензина, так как все взаимосвязано
Не создает проблем в работе мотора	Создает проблемы, так как ЭБУ не может правильно скорректировать соотношение воздуха и бензина в смеси
Возникающие проблемы можно решить прошивкой	Проблемы решаются промывкой
Однозначно все ощутимые эффекты связаны со сменой ДУ и усиливаются в сочетании с другими усовершенствованиями	Ощутимые эффекты достигаются промывкой узла, а применение других усовершенствований повышает характеристики движка и без замены ДУ

Тут каждые решает сам, мы не будем вступать в споры, просто имеют место быть разные мнения, и мы обязаны предостеречь о подвохах и обратной стороне медали.

Источник
