Схема подключения сигнализации пантера

Шаг 2: Подключение проводов к автомобилю

1. Подключение к аккумулятору

Для подключения сигнализации Panther CL500 к вашему автомобилю, первым делом необходимо подключить красный и черный провода к аккумулятору автомобиля. Красный провод необходимо подключить к положительной клемме, а черный — к отрицательной.

Для этого нужно снять изолирующие крышки с клемм и пристегнуть провода при помощи зажимов на клеммах. При монтаже рекомендуется проследить за тем, чтобы не было короткого замыкания между проводами.

2. Подключение к центральному замку

Далее, необходимо подключить провод сигнализации к центральному замку автомобиля. Центральный замок — это устройство, которое закрывает и открывает все двери автомобиля одновременно. Обычно провод с центральным замком находится возле рулевой колонки автомобиля.

Для подключения провода сигнализации к центральному замку нужно найти гнездо для подключения. Обычно это выглядит как гнездо с несколькими выводами. Провода нужно подключить, соответственно, к положительному и отрицательному выводам.

3. Подключение к контрольной лампе

Последним шагом в подключении сигнализации Panther CL500 является подключение к контрольной лампе. Контрольная лампа — это лампочка на панели приборов автомобиля, которая сообщает о состоянии сигнализации. Если лампа горит, то сигнализация включена, а если не горит, то выключена.

Для подключения к контрольной лампе нужно найти провода, которые идут от лампы к блоку управления электроники автомобиля. Провод сигнализации нужно подключить к проводу, который идет в блок управления и является общим для всех ламп на панели приборов.

Основные возможности

Благодаря автосигнализации Пантера пользователь имеет возможность:

автоматически активировать защиту с закрытыми или открытыми дверными замками;
блокировать двери при достижении определенной скорости;
реализовать двухэтапную деактивацию защиты;
активировать автооткрытие дверей после остановки автомобиля или двигателя;
запустить функцию турботаймера;
использовать FAPC для защиты от ложных срабатываний;
пользоваться «АнтиХайДжеком», который останавливает мотор с переходом в режим «тревоги», если водителя насильно заставили покинуть автомобиль;
установить задержку активации «сигналки»;
использовать программируемые линии блока управления;
активировать сброс всех настроек.

Приведенные функции доступны на модели 868RS. Другие модификации могут не обладать одной или несколькими возможностями из перечисленных.

Виды охранных систем Pantera

Казалось бы, что может произойти с пультом управления, который болтается на ключах от автомобиля, но на самом деле его замена является распространенной практикой. Каждый день нажимая на кнопки, доставая из кармана, бросая на стол и выполняя еще массу других действий, владелец приближает пульт управления к поломке. А для того, чтобы купить новый следует знать марку «сигналки». Автосигнализация Pantera бывает нескольких типов:

односторонняя. Главная функция заключается в звуковом и световом оповещении. На пульте чаще всего две кнопки: включение и отключение сигнализации;
двусторонняя. Это так называемая охранная система с обратной связью, т.е. кроме звукового и светового оповещения, тревожный сигнал также поступает на пульт.

Почему не работает сигнализация и как это исправить?

Сбои в работе комплекса могут произойти по таким причинам:

Разрядилась батарейка в пейджере. Проблема решается методом замены севшего аккумулятора на новый.
Брелок упал в воду и больше не передает сигналы. Попробуйте просушить пейджер, положив его в теплое место, около батареи или печки, но не в непосредственной близости к ним. Если не помогло, разберите пульт и оставьте его в таком состоянии на сутки. Если проблема осталась, потребуется ремонт устройства или его замена на новое.
Не закрываются все двери. Причину следует искать в повреждениях проводки. Диагностика электроцепей осуществляется с помощью мультиметра. Если вы не умеете проверять проводку, обратитесь к электрику.
Произошло повреждение провода подключения антенного адаптера. Если приемопередатчик не работает, передача импульсов будет невозможной. Выполняется диагностика электроцепей. Поврежденные провода меняются на новые или восстанавливаются, в зависимости от характера повреждения.
Окислились контакты на блоке управления. Такая проблема может произойти в результате воздействия влаги на устройство. Потребуется произвести демонтаж модуля и очистить контакты от загрязнений и окисления. Проверьте сами разъемы, окисление может быть и на них.
Вышел из строя блок управления. В домашних условиях решить такую проблему сложно. Потребуется детальная диагностика устройства. Решить проблему можно попытаться путем перепрошивки модуля. Если на него попала вода, то можно попробовать просушить устройство.
Сирена срабатывает без причины. Надо проверить датчик чувствительности. Причина обычно связана с неправильной регулировкой контроллера. Настройка датчика позволит решить проблему.

Что должен знать автовладелец до начала работы по установке сигнализации

Как правило, схема подключения сигнализации Pantera входит в комплектацию устройства. Некоторые автовладельцы относятся к ней тревожно, однако, на самом деле, все довольно просто. Если вы хотите качественно и надежно установить данное устройство на свое транспортное средство, будьте предельно внимательны и делайте все соответственно к требованиям.

Если вы производите установку автосигнализации Pantera на транспортное средство с механической коробкой передач, а выбранная вами модель является устройством с дистанционным запуском, вы должны установить магнитный переключатель. В ином случае у вас вполне могут возникнуть проблемы с опцией дистанционного запуска сигнализации.

Вам нужно знать, какие блокировочные устройства используются в вашем автомобиле и какого цвета провод нужно подсоединить для взаимодействия с опциями автосигнализации. Также вы должны знать, как подсоединить реле для опции блокировки дверей транспортного средства.

Инструкция по установке

Для охранной системы автосигнализации Pantera SLK-625RS инструкция по установке основных элементов имеет такую последовательность:

Основной блок управления. Производят установку в салоне, не рекомендуют выполнять работы вблизи деталей или агрегатов, имеющих электропитание, способных вызвать помехи и перебои в работе прибора.
Сирена. Моторный отсек: выбирают место, где она может быть установлена, в стороне от нагревающихся агрегатов и с движущимися частями. Сирену устанавливают раструбом вниз, что предотвращает попадание внутрь влаги.
Концевики капота и багажника.
Светодиодный индикатор. Установку производят на приборной панели. Сигнализирует о состоянии системы сигнализации.
Выключатель кнопочный Valet. Установку производят в скрытное место от посторонних глаз, но для водителя легкодоступное.
Датчик удара. Производят установку в салоне автомобиля под приборной панелью.
Датчик температуры двигателя. Крепится на двигатель или на навесное оборудование.
Внешний модуль с двухсторонней связью, со встроенной антенной и кнопкой вызова. Устанавливают на заднее или переднее ветровое стекло автомобиля.

По окончании установки основных элементов охранного устройства производят проверку работы дистанционного запуска, проверку защиты электропроводки, регулировку датчика удара.

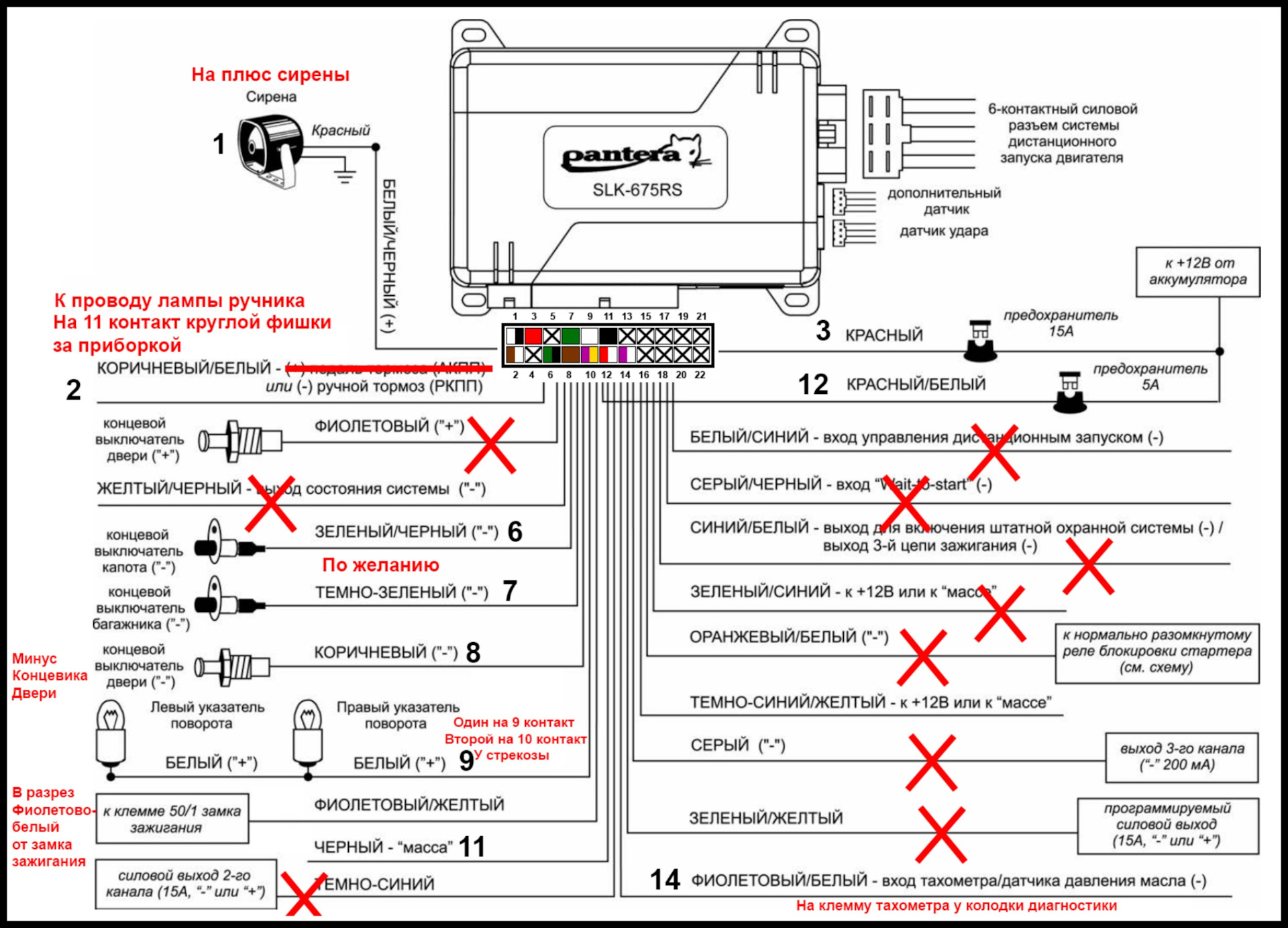

Схема подключения

При монтаже Pantera SLK-625RS инструкция по установке рекомендует производить таким образом подключение основных компонентов, чтобы схема подключения автосигнализации имела следующий вид:

Белый провод. Габаритные огни при срабатывании вкл./откл. устройства с охраны.
Красный. Питание от бортовой системы транспорта (+) клемма АКБ.
Бел./красн. Подача электропитания основного блока и соединение с красным проводом через предохранитель.
Бел./черн. Сирена.
Т-синий. Дистанционное открытие багажника.
Зел./бел. «Паника».
Черн. Масса устройства к (-) клемме АКБ.
Темн./зел. (-) датчик багажника (капота).
Фиолет. (+) и (-) дверные датчики.
Желтый. Контроль электропитания на замке зажигания.
Оранжевый. Блокировка работы стартера.

Провод антенны при монтаже укладывают по всей длине в места наименее подверженные повреждениям. Весь монтаж охранной системы производят по принципу «подключил и забыл», что говорит о качестве и надежности охранной сигнализации.

Что нужно знать, подключая сигнализацию Pantera?

Оборудование Пантера, как и другие электронные системы, подвержено сбоям в работе. В случае частых ложных срабатываний системы, сначала нужно проверить датчик удара, так как подобная проблема зачастую заключается именно в нем. Известно, что со временем могут окисляться места соединений механизмов, поэтому необходимо периодически осматривать систему и зачищать контакты.

Если не срабатывает брелок, то нужно подойти ближе к машине, чтобы исключить возможность воздействия радиопомех. Также причина может быть в разрядившемся аккумуляторе. Тогда следует отключить сирену и принять меры по восстановлению работоспособности комплекса.

блокировка двигателя a…

Текст

Автоматическая (пассивная) блокировка двигателя

Если Вы по каким-либо причинам не хотите исполь- зовать функцию автоматической постановки на охрану (с запиранием или без запирания дверей), Вы, тем не менее, можете использовать функцию автоматической блокировки двигателя (программируемая функция # 8). Если данная функция включена, то после выключения зажигания— СИД системы начнет часто мигать, под- тверждая включение отсчёта времени перед включе- нием режима.

После выключения зажигания встроенный динамик передатчика с 2-сторонней связью

подаст 1 звуковой сигнал и в течение 30-ти секунд на дисплее передатчика будет мигать сим-

вол

, индицируя, что по истечении данного времени система включит блокировку двигателя.

Через 30 секунд после выключения зажигания система только автоматически включит блоки- ровку двигателя (аналогично иммобилайзеру), но не будет запирать двери автомобиля или реагировать на входы триггеров дверей, капота, багажника или на вход датчика удара. При этом СИД начнет мигать медленно.

Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал и на

дисплее передатчика перестанет мигать и выключится символ “

”,

включится символ ».

Когда система находится в режиме автоматической блокировки двигателя:  При включении зажигания сирена будет подавать предупредительные сигналы в течение 10 секунд. Если за это время зажигание не будет выключено или сис- тема не будет снята с охраны – сирена включится на 3 минуты или до момента выключения зажигания (если это произойдет раньше). После выключения режима тревоги система останется в режиме пассивной блоки- ровки двигателя.  Отключение и последующее подключение питания вызовет немедленное срабатывание системы. После окончания режима тревоги система перейдет в режим “полной” охраны.

Встроенный динамик передатчика с 2-сторонней связью 5 раз подаст мелодичный сигнал

(мелодия # 5) и/или включится встроенный вибратор (если данная функция включена), а на ЖК-дисплее передатчика в течение времени включения сигналов оповещения будет мигать символ

Символ

сменится символом

По окончании включения сигналов оповещения — символ

ключа зажигания останется включенным, но не мигающим:

Для отключения включенного режима автоматической блокировки двигателя: в любой мо- ментпри выключенном зажигании нажмите и отпустите кнопку или кнопку передатчика, при этом система встанет в режим “полной” охраны, либо снимется с охраны с соответствую- щими сигналами подтверждения (сиреной, указателями поворота и индикацией на ЖК-дисплее передатчика с 2-сторонней связью);

В случае утери или неисправности передатчика Вы также сможете снять систему с охраны с помощью кнопки Valet или введения персонального кода.

PANTERA CLK-500/600/650

Saturn Marketing, Ltd.



Функции

Автомобильная система охранной сигнализации Pantera с двухсторонней связью и функцией дистанционного запуска ДВС была создана в 2012 г. Но из-за технологических недоработок и множества отрицательных отзывов первую версию охранной сигнализации прекратили производить, и в 2013 году вышла Пантера SLK-625RS ver.2.

Она просуществовала всего год, после чего вышла третья версия Pantera, которая совместима с системой электрооборудования всех современных видов транспорта и оснащена выходом на управление режимом «Комфорт» и обогрев салона. Функция дополнительной блокировки ДВС повышает уровень защиты автомобиля от незаконного проникновения и угона.

Основные функции автомобильной сигнализации системы Pantera SLK-625RS ver.2:

«Комфорт».
Режим сервисной опции Valet.
Функция «поиск авто».
Дополнительный канал управления багажником.
Открытие/закрытие замков дверей при вкл./откл. зажигании.
Остановка работы ДВС по таймеру.
Турботаймер.
Интеллектуальная программа автозапуска.
Совместимая работа с дизельным ДВС и турбодизельным.
Информативность дисплея брелока.

Преимущества и недостатки

Автозапуск работает нормально, простой в обращении с доступной ценой.
Функциональность. Удаленный запуск в мороз без проблем.
Удобная функция автозапуска с хорошей дальностью.
Автозапуск и турботаймер — прекрасные функции.

Из недостатков устройства, которых не так много, но они все равно есть, можно выделить следующие:

Фактическая дальность не более 500 м, а иногда и меньше, из-за несоответствия установочных характеристик, монтажники не особо уважают систему пантеры.
Автозапуск с брелока находит автомобиль только со второго или третьего раза.
Сложная сервисная настройка.
Бывают ложные срабатывания во время жары.

Инструкция по эксплуатации сигнализации Pantera (Пантера): схема подключения и настройка

В наше неспокойное время защита транспортного средства стало актуальной проблемой. Естественно, на рынке появился большой выбор охранных систем. В статье рассматривается сигнализация Pantera: ее особенности, достоинства и недостатки, модели, инструкция по эксплуатации.

Характеристика противоугонной системы

Автосигнализация Pantera — противоугонная система нового поколения.

Модельный ряд

Сигнализации Pantera представлены в широком ассортименте. Определить модель можно по брелоку, а также узнать об их возможностях можно из руководства по эксплуатации.

SLK 625RS

Охранная система SLK 625RS приобрела большую популярность. Модель с автозапуском и двусторонней связью. В комплект входит два брелока управления.

Сигналка SLK 625RS

SLK 675RS ver 2

Сигнализация Pantera SLK 675RS ver 2 имеет стандартный набор функций, как и в предыдущей версии, но дополнена функцией автоматического запуска двигателя в заданное время. Двухуровневый датчик удара позволяет настроить правильно чувствительность, исключив, таким образом, ложные срабатывания.

QX 270

Данная автосигнализация с двумя брелоками имеет возможность программируемого кода, позволяющего отключать систему. Есть возможность включения режима тревоги и его отключения в два этапа. В комплекте с QX 270 инструкция содержит информацию по установке и настройке (автор видео — Avtozvuk.ua — База Автозвука).

XS 1000

Модель XS 1000 оснащена двумя передатчиками, динамичным кодом защиты, двухуровневым датчиком удара. Идущая в комплекте с системой XS 1000 инструкция дает возможность разобраться с установкой и настройкой. Бесшумная постановка в режим охраны и снятие с него, защита от ложных срабатываний – плюсы XS 1000.

Плюсы и минусы девайсов

Автомобильная сигнализация Pantera завоевала свою популярность преимуществами, которыми обладает:

бесшумное включение и отключение режима охраны;
защитный динамичный код;
автозапуск двигателя с возможностью прогрева салона;
стабильная работа в широком диапазоне температур;
программируемые функции;
брелоки с двусторонней связью.

Наряду с достоинствами есть недостатки:

монтаж требует специальных знаний;
иногда стоимость не отвечает качеству;
при хорошем качестве высокая цена;
выходят из строя не раньше заявленного гарантийного срока.

Руководство по эксплуатации и установке

Перед установкой автосигнализации своим руками следует изучить инструкцию по установке и настройке, которая есть у всех руководств по эксплуатации.

Схема подключения компонентов

Установка состоит из этапов:

Сначала следует отключить питание авто, сняв клемму с минусом на АКБ.
Под капотом размещается сирена рупором вниз.
В салоне устанавливается блок управления.
Далее необходимо установить датчик удара, концевики багажника и капота, сервисную кнопку Valet.
Далее нужно выполнить подсоединение к бортовой сети.

Настройки для каждого вида сигнализации имеют свои нюансы. Поэтому по поводу настроек для конкретной модели лучше обратиться к руководству по эксплуатации.

После установки нужно проверить работоспособность охранной системы, чтобы уверенно пользоваться.

Как отключить устройство?

Отключение автосигнализации выполняется путем нажатия кнопки на брелоке. Если этого не произошло, то нужно знать, как отключить сигнализацию.

Следует поступить следующим образом:

уменьшить расстояние, причиной могут быть радиопомехи;
проверить зарядку АКБ автомобиля;
заменить батарейки в брелоке;
если вы забыли пин-код, то узнавать его нужно у фирмы, устанавливающей систему;
следует проверить предохранители.

Если перечисленные меры не дали результата, следует обратиться на фирму, которая занималась установкой.

Фотогалерея

Цена вопроса

Плюсом охранных систем Pantera является возможность выбора модели по своим финансовым возможностям. Правда, низкая цена порой означает и низкое качество. Это стоит учитывать, выбирая сигналку для своего автомобиля.

avtoklema.com

Технические характеристики

Технические характеристики охранной системы автомобильной сигнализации Pantera slk следующие:

Функция Bilarm GPS/GSM — осуществляющая связь с охранной системой из любой географической точки.
Диапазон частот — 434 МГц.
Дальность действия основного/дополн. брелока, м — 1000/450.
Дальность оповещения основного/дополн. брелока, м — 2000/700.
Выход для дополнительной блокировки работы ДВС — 2.
Режим «Паника» в случае опасности или нападения.
Обход зоны с неисправностью при постановке системы в режим охраны.
Память срабатываний — 2.
Количество зон охраны — 7.
Иммобилайзер.
Функция антиограбление.
Отключение охранной сигнализации в два этапа.
Вкл./откл. сигнализации без звука.
Возможность зонального отключения датчиков системы.
Самодиагностирование при включенной охранной сигнализации.

Инструкция по эксплуатации

В комплекте с охранной системой прилагается инструкция по применению, в которой детально расписаны:

установка;
настройка;
регулировка;
обслуживание.

Настройка пульта управления

После того как все элементы сигнализации будут вмонтированы в автомобиль, необходимо выполнить программирование брелока в блоке управления. Данный процесс осуществляется с использованием кнопки «Валет».

pantera-slk-250sc » data-medium-file=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?fit=212%2C300″ data-large-file=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?fit=724%2C1024″ data-lazy-src=»https://nastoysam.ru/wp-content/uploads/2020/11/pp_image_123248_p1dsnabgctpantera-slk-250sc.png» data-lazy-srcset=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?w=893 893w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?resize=212%2C300 212w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?resize=768%2C1086 768w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2019/01/pantera-slk-250sc.png?resize=724%2C1024 724w» data-lazy-sizes=»(max-width: 893px) 100vw, 893px» />

Включение и выключение режимов охраны

Активация и дезактивация сигнализации осуществляется при помощи нажатия соответствующих клавиш на брелоке. Чаще всего они имеют рисунок — замкнутый и разомкнутый замок. Соответственно, первая кнопка предназначена для активации охраны, а вторая — для дезактивации. При этом процесс включения и выключения сигнализации сопровождается звуковым сигналом, мерцанием «поворотников» и СИД.

Настройка автозапуска

Данная функция предназначена для того, чтобы автоматически запускать мотор для прогрева на протяжении суток:

с заданной периодичностью;
по таймеру;
по температуре.

На видео можно посмотреть, как на примере сигнализации Pantera SLK 625/675rs настроить автозапуск. Снято каналом «sigmax69».

Отключение автозапуска

Чтобы сделать сброс настроек автозапуска, нужно зайти в режим программирования необходимой функции. Переключателем нужно дойти до значения «OFF» и завершить настройку. После этого функция автозапуска будет отключена. Но для того чтобы убедиться, что функция действительно не работает, необходимо проследить за машиной.

Особенности Pantera CL 500

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Pantera CL 500 – бюджетная односторонняя сигнализация, снабженная датчиками открытия дверей салона, капота и багажника

Также имеет защиту от запуска двигателя и снабжается звуковой системой оповещения – сирена для скрытного монтажа. В комплект входит 2 брелка снабженных 3-мя кнопками и светодиодным индикатором. К преимуществам системы можно отнести:

Pantera CL 500 – бюджетная односторонняя сигнализация, снабженная датчиками открытия дверей салона, капота и багажника. Также имеет защиту от запуска двигателя и снабжается звуковой системой оповещения – сирена для скрытного монтажа. В комплект входит 2 брелка снабженных 3-мя кнопками и светодиодным индикатором. К преимуществам системы можно отнести:

Динамическая защита кода от перехвата, система – Super Keeloq, защита от сканирования;
Датчик удара – 2-х зонный;
Постановка на защиту с включенным, выключенным двигателем;
Наличие режима «Паника»;
Включение, выключение охраны без шума;
Возможность подключения дополнительного пейджера;
Наличие функции программирования команд.

Функционал предусматривает возможность подключения дополнительных цепей блокировки двигателя, системы центрального замка и множества других опций. Брелок эффективно работает на дистанциях до 30 м.

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Новгородская, д.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
Подключение сигнализации PANTERA CL-550 к центральному замку ВАЗ 2112/10

Важность сигнализации для безопасности автомобиля

Одной из основных функций сигнализации является защита от угона. Благодаря современным технологиям и датчикам, сигнализация позволяет эффективно обнаруживать попытки угонщиков, активируя звуковую и световую сигнализацию. Это может помочь предотвратить угон автомобиля или помочь в его поиске и восстановлении в случае кражи.

Кроме защиты от угона, сигнализация также оснащена различными дополнительными функциями, которые повышают безопасность водителя и пассажиров. Например, многие сигнализации оснащены датчиками движения и удара, которые могут обнаружить неправильные манипуляции с автомобилем и активировать сигнализацию. Также многие сигнализации поддерживают функцию автозапуска, которая позволяет включить двигатель и предварительно подогреть салон, что особенно полезно в холодное время года.

Важность правильной установки и подключения сигнализации

Для того чтобы сигнализация исполняла свои функции эффективно, необходимо правильно установить и подключить ее. Лучше всего доверить эту задачу профессионалам, которые имеют опыт работы с конкретной моделью автомобиля. Некорректная установка или неправильное подключение сигнализации может привести к ненадежной работе или даже повреждениям электроники автомобиля.

Кроме того, правильная установка сигнализации позволяет добиться оптимального результатов, включая надежную защиту от угона и комфортное использование дополнительных функций. При выборе специалиста для установки сигнализации, рекомендуется обращаться в сертифицированные автосервисы или специализированные центры по установке сигнализаций.

Как установить?

Установка охранного комплекса возможна в гаражных условиях. Алгоритм действия таков:

Откройте капот машины, зажигание должно быть выключено. От аккумулятора отсоедините минусовую клемму, предварительно ослабив зажим гаечным ключом.
Первым делом выполняется монтаж центрального блока управления. Устройство является «мозгом» охранного комплекса, с его помощью выполняются все функции. Установщики систем часто ставят устройства под центральной консолью, в районе ног водителя, рядом с рычагом для открытия капота. Это место не является безопасным, поскольку злоумышленники при взломе проверяют его в первую очередь. Небезопасно устанавливать блок под сиденьем водителя. Лучше произвести монтаж устройства в свободное пространство за приборной панелью или вещевым ящиком. Для этого выполните демонтаж облицовки рулевой колонки и части центральной консоли. Зафиксируйте устройство в месте посадки с помощью саморезов. Приборную панель демонтируйте аккуратно, чтобы не повредить ее составляющие элементы. Отключите все разъемы с проводами от устройства.
Выберите место для установки сирены под капотом. Рекомендуется вмонтировать устройство так, чтобы его не мог найти злоумышленник. При выборе места помните, что воздействие высоких температур от двигателя может привести в негодность сирену, поэтому ставьте ее подальше от блока цилиндров. Зафиксируйте устройство, чтобы оно не вибрировало во время движения.
Выполните установку приемопередатчика, этот элемент надо поставить в салоне авто как можно выше. Такое расположение позволит обеспечить качественный прием и передачу сигнала. Обычно антенна ставится на лобовом стекле, но наличие металлических предметов рядом с устройством станет причиной появления помех при передаче сигналов. Поэтому металла не должно быть в радиусе 4-5 сантиметров от адаптера.
Если охранный комплекс имеет функцию автозапуска по температуре, то комплектация будет включать в себя температурный датчик. Монтаж контроллера следует произвести под капотом автомобиля. Устройство врезается в магистраль охладительной системы, а его провода выводятся наружу. Датчик надо надежно зафиксировать в патрубке, чтобы его не смыло охлаждающей жидкостью. Рекомендуется устанавливать устройство подальше от коллектора, поскольку высокие температуры его разрушат.
При наличии реле блокировки в комплекте устройство ставится в районе замка зажигания и подключается к его силовой цепи.
Контроллер чувствительности устанавливается на кузов автомобиля. Чтобы датчик мог реагировать на любые воздействия на кузов, его рекомендуется установить в центральной части. Неплохим вариантом для установки будет перегородка, разделяющая салон и моторный отсек. Датчик прикручивается к кузову автомобиля посредством саморезов. Между устройством и металлической поверхностью не должно быть подкладок из пластика или резины. Пластмасса усиливает вибрацию, а резина, наоборот, уменьшает ее, поэтому контроллер может работать некорректно.
На капот, дверь багажного отсека, а также все двери надо установить концевые переключатели. Комплектация включает в себя только один концевик, поэтому остальные устройства придется докупить. Для монтажа детали на двери и багажник надо выполнить демонтаж облицовки. Устройства надежно фиксируются в посадочных местах.
На последнем этапе надо соединить все компоненты охранного комплекса с блоком управления и аккумуляторной батареей. Для подключения используется схема, которая входит в руководство.

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.
Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.
Есть одно важное обстоятельство.
Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т

Эти местом может стать бардачок либо нижний отдел панели.
Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно

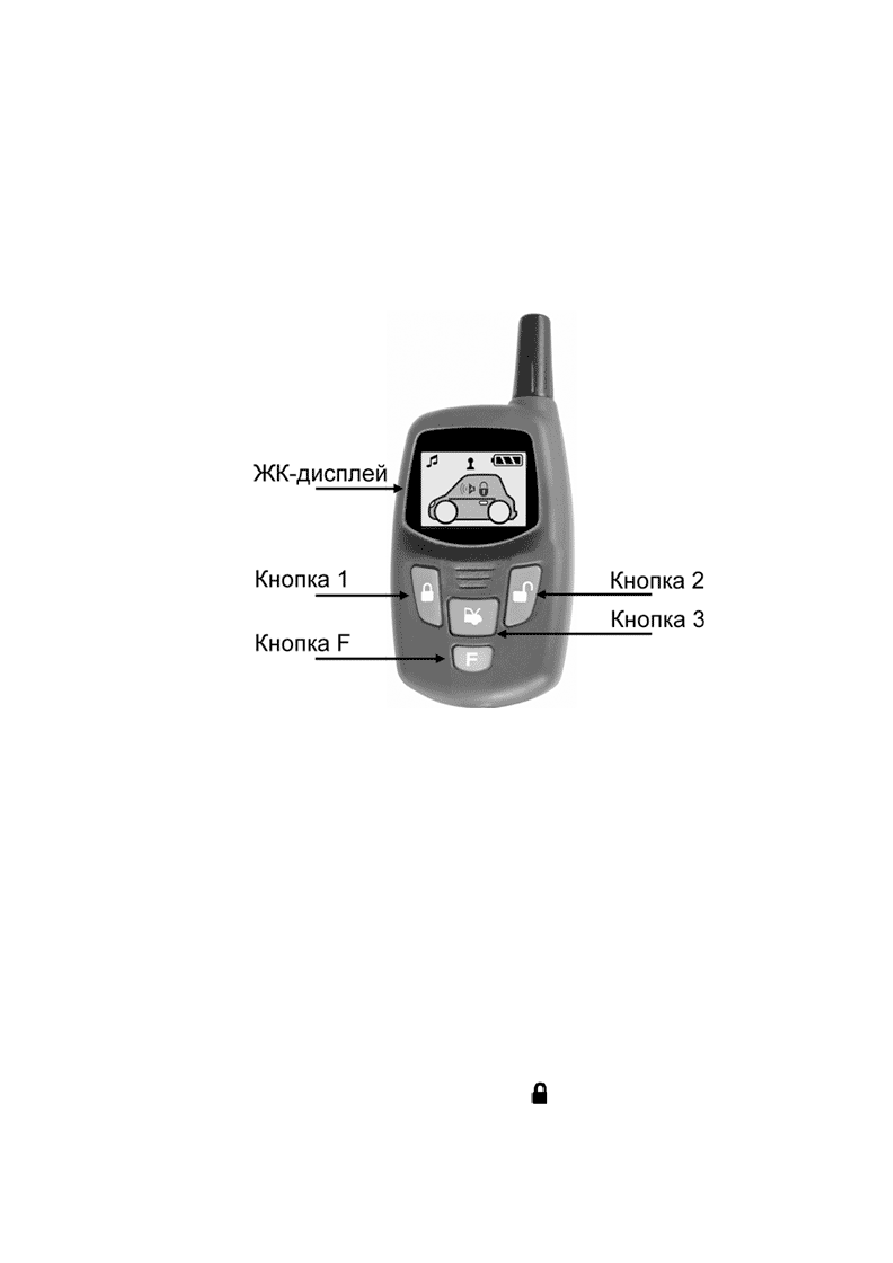

Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

Обслуживание и уход за сигнализацией Пантера ЦЛ500

Для обеспечения надежной работы сигнализации Пантера ЦЛ500 рекомендуется периодически проводить обслуживание и уход за устройством. Это позволит поддерживать высокую степень защиты вашего автомобиля и предотвратит возможные поломки и неполадки.

1. Проверка и замена элементов питания

Регулярно следите за состоянием элементов питания сигнализации. При низком заряде батареи рекомендуется заменить ее своевременно, чтобы избежать пропуска сигнала или неправильной работы устройства.

2. Проверка работы сенсоров и датчиков

Периодически проверяйте работу сенсоров и датчиков сигнализации. Убедитесь, что все они функционируют корректно и реагируют на требуемые события. При обнаружении неисправностей следует незамедлительно принять меры по их устранению или замене.

3. Проверка связи и дальности действия

Регулярно проверяйте связь между сигнализацией и брелоком. Убедитесь, что дальность действия устройства соответствует заявленным характеристикам. При необходимости можно принять меры по усилению сигнала или замене батареи в брелоке.

4. Проведение программирования и обновления настроек

Необходимо периодически проводить программирование и обновление настроек сигнализации в соответствии с изменениями потребностей пользователя. Это позволит оптимизировать работу системы и улучшить ее функционал.

5. Регулярная очистка и обслуживание

Следите за состоянием физических элементов сигнализации и регулярно их очищайте. Проверьте состояние проводов и контактов, а также поверхность устройства на наличие грязи или повреждений. При необходимости произведите очистку или замену элементов.

Уделяя внимание обслуживанию и уходу за сигнализацией Пантера ЦЛ500, вы будете обеспечивать надежную защиту своего автомобиля и продлите срок его службы. Тщательное следование рекомендациям по обслуживанию поможет избежать проблем и насладиться безопасной и комфортной эксплуатацией устройства
