Бортовой компьютер инструкция 2110

Виды БК

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20249, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Как настроить бортовой компьютер штат ВАЗ 2112 без проблем

Шаг 1: понимание функций бортового компьютера

Перед настройкой бортового компьютера ВАЗ 2112, важно понимать, какие функции он выполняет. Бортовой компьютер показывает текущую скорость автомобиля, расход топлива, мгновенный расход топлива, пробег и температуру двигателя

Кроме того, он может отображать средний расход топлива, время в пути, оставшуюся дистанцию до точки назначения и другую информацию.

Шаг 2: подготовка к настройке

Перед началом настройки бортового компьютера ВАЗ 2112, необходимо выключить зажигание, чтобы предотвратить повреждение ЭБУ. Затем нужно нажать и удерживать кнопку на панели приборов до появления надписи «SETUP». После этого можно отпустить кнопку.

Шаг 3: настройка бортового компьютера

Нажимайте кнопку на панели приборов, чтобы выбрать нужный пункт меню. После выбора пункта меню, будет отображаться соответствующая информация. При необходимости можно изменить значения и сохранить изменения, нажав на кнопку «SETUP». Если нужно выйти из меню настроек, нужно удерживать кнопку «SETUP» до тех пор, пока не появится надпись «EXIT».

Шаг 4: использование бортового компьютера

После настройки бортового компьютера, он будет показывать нужную информацию. Для просмотра других функций бортового компьютера, нажимайте кнопку на панели приборов.

Использование бортового компьютера ВАЗ 2112 поможет водителю контролировать расход топлива и увеличить экономичность автомобиля.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

Пример с пролистыванием

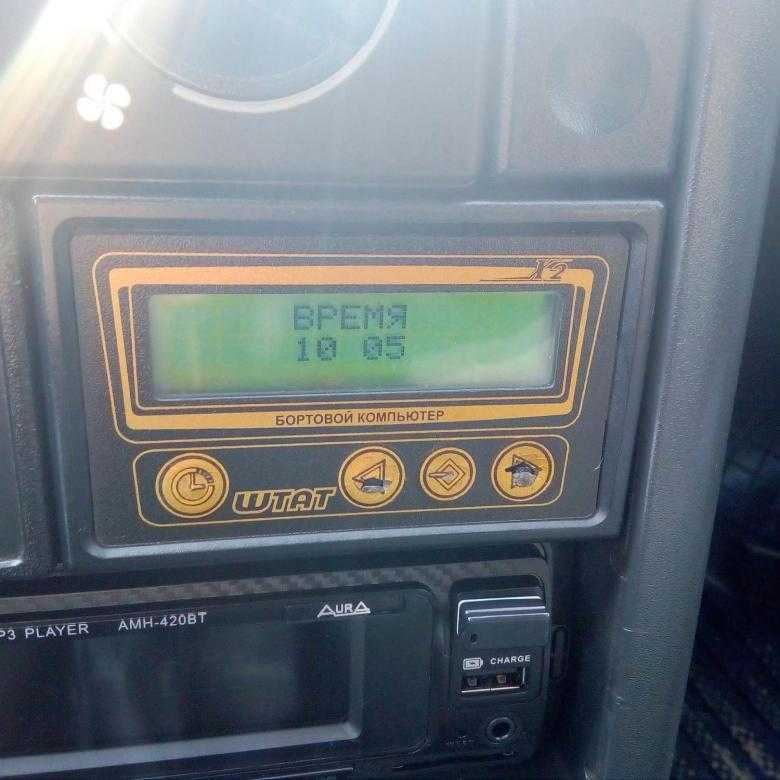

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Недостатки БК инжектора

Некоторые модели ВАЗ 2110 оснащаются штатным бортовым компьютером. Данная модель обладает определенным рядом недостатков и ограничений. К примеру, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в штате. К тому же это лечится стандартной перепрошивкой заводских настроек.

Это значит, что могут отойти контакты бортового компьютера или произойти сбой в электронной системе. Необходимо перезагрузить БК или отключить его на несколько минут. Далее осуществляем повторное подключение и настраиваем устройство согласно инструкции по эксплуатации.

• некоторый модели бортовиков не позволяют считывать ошибки;
• неправильное подключение компьютера на ваз 2110 может вызвать ошибки в системе зажигания;
• показывает неправильные значения расхода топлива из-за неисправности датчика массового расхода воздуха.

Отличия между инжектором и карбюратором

Бортовые компьютеры для Ваз 2110

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так.Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

• ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
• ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
• ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Комплект для инжектора Ваз 2110

Обычно новый инжектор(см.ВАЗ 2110: промывка инжектора своими силами) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Недостатки инжектора

Комплект инжектора Ваз 2110

К основным недостаткам инжектора относят:

​ Катализатор, который располагается на расстоянии 0,1 м над землей.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.

После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

Всем привет!

Имеется у нас вот такой БК и вроде как работает, что-то показывает, но при переключении режимов абсолютно ничего не происходит… Вот информация по нему, найдена кстати у одного из драйвовчан:

Cruise computer СС911

Маршрутный компьютер для автомобилей семейства ВАЗ 2110 с контроллерами BOSCH М1.5.4, М1.5.4N (ЯНВАРЬ 5.1)

Маршрутный компьютер СС911 (компьютер) подключается к электронному блоку управления (ЭБУ) автомобиля и позволяет осуществлять:

Оперативный контроль параметров на стоянке и при движении (напряжение бортовой сети, расход топлива, температура охлаждающей жидкости, скорость движения). Оперативную диагностику автомобиля по кодам неисправностей. Удаление из памяти ЭБУ кодов неисправностей

ВНИМАНИЕ! Маршрутный компьютер не является измерительным устройством, а лишь отображает информацию, находящуюся в ЭБУ автомобиля. Поэтому точность выводимых параметров определяется исключительно ЭБУ автомобиля, совместно с которым работает маршрутный компьютер

Управление производится одной кнопкой.

Встроенный зуммер подтверждает нажатие на кнопку управления и сигнализирует о выходе контролируемых параметров за допустимый предел.

При включении габаритных огней яркость свечения индикатора автоматически уменьшается.

Компьютер включается автоматически при включении зажигания и переходит в состояние индикации данных последнего выбранного режима (после прерывания питания бортовой сети автомобиля при включении компьютера устанавливается индикация данных режима F1).

При выключении зажигания индикатор гаснет, и компьютер переходит в режим энергосбережения.

Если компьютер не включается, то проверьте:

наличие напряжения питания соединение с линией данных (в том числе наличие перемычки между 9-м и 18-м выводами разъема иммобилайзера, если он не входит в комплектацию автомобиля). Если соединение с линией данных отсутствует, то при подключении напряжения питания на индикаторе высветится номер режима F1 и через 5сек. компьютер выключится.

Выбор режима работы

Для смены режима кратковременно нажмите на кнопку управления. Компьютер переходит в состояние индикации номера режима. При этом на индикаторе высветится номер текущего режима и зуммер пропикает в соответствии с номером текущего режима. Каждое последующее нажатие кнопки (с промежутками между нажатиями не более 2сек.) увеличивает номер режима на единицу с отображением на индикаторе и подтверждением однократным звуковым сигналом (при переходе к режиму F6 раздаётся длинный звуковой сигнал). Через 2 секунды после последнего нажатия на кнопку зуммер пропикает номер установленного режима и компьютер вернется в состояние индикации данных.

F1 — расход топлива в литрах с момента пуска двигателя. F2 — скорость движения автомобиля в км/час. F3 — напряжение бортовой сети в вольтах с предупредительным звуковым сигналом выхода за пределы допустимых значений. F4 — температура охлаждающей жидкости в ОC с предупредительным звуковым сигналом выхода за предел допустимого значения. F5 — мгновенный расход топлива в л/100км при движении или в л/час на стоянке. F6 — коды неисправностей (последовательно в режиме бегущей строки). Длительное (4сек.) удержание кнопки в режиме F6 приводит к стиранию кодов неисправностей ЭБУ (гаснет символ CHECK ENGINE на приборной панели).

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную. Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.

2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.

3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Расшифровка обозначений на экране штатного бортового компьютера ваз 2110 2111 2112

Какие существуют штатные маршрутные компьютеры?

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы

осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4.

Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник».

Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

bortovoj-computer.ru

Эксплуатация компьютера

Современные модели имеют около 500 функций. Все они схожи между собой, но чтобы освоить БК, нужно изучить инструкцию, которая идет к каждому устройству. Интенсивнее всего инструкция осваивается внутри автомобиля, когда перед вами работает дисплей компьютера. Самым важным разделом будут значки и команды – к ним нужно отнестись серьезно, так как они будут сообщать вам о критическом состоянии мотора и его системах.

Кнопок на БК обычно немного, поэтому вряд ли с этим возникнут проблемы. В зависимости от модели, которую вы решить установить, количество клавиш и функций будет отличаться, но их можно разбить на несколько разделов:

• Тех. обслуживание. С помощью этой группы создаются команды от замены фильтра или смазки до прохождения следующего технического осмотра.
• Системные ошибки. Группа отвечает за вывод ошибок на дисплей. Увидев код, вам нужно будет взять инструкцию и найти его, чтобы узнать причину.
• Диагностическая группа. Здесь можно получить информацию почти обо всех параметрах, а также состоянии рабочих органов и узлов автомобиля. Также через БК можно дать команды этим агрегатам. К примеру, можно задать предпусковой прогрев – это актуально в зимнее время года.
• Маршрутизатор. Сюда входят такие полезные данные, как черный ящик; остаток топлива в баке; расход топлива в разных режимах; средняя скорость.

  Как устроен регулятор давления топлива

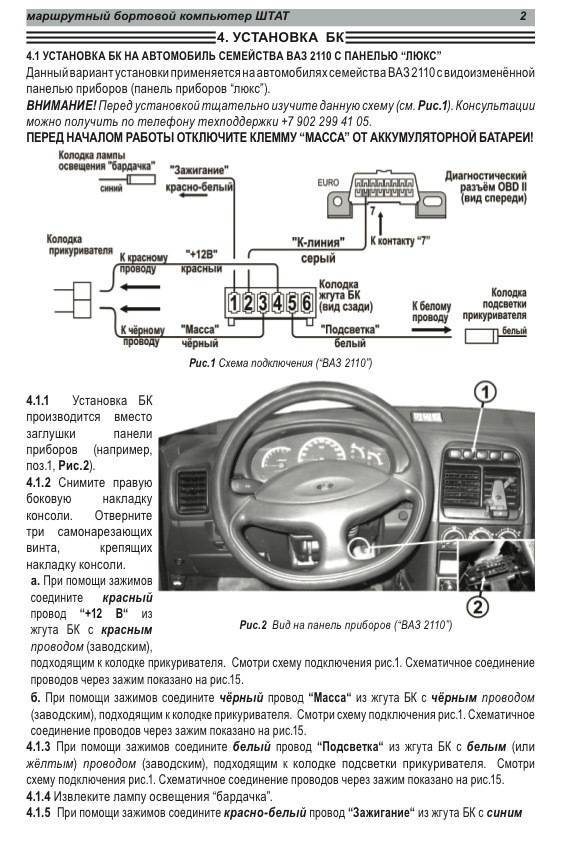

Как установить штатный бортовой компьютер?

Установка всех моделей стационарных компьютеров практически одинакова. Установить прибор несложно. Сделать это можно самостоятельно, так как к большинству моделей прилагается инструкция. Установка и настройка займут совсем немного времени (около получаса). Место для компьютера ВАЗ-2110 располагается на передней панели вместо хронометра. Часто вместе с компьютером идет колодка контактов (их в основном 9). Ее нужно присоединить к специальному разъему внутри торпедо. С помощью данной колодки штатный компьютер подключается ко всем главным элементам электронной сети автомобиля. Самое главное — подключение контрольной линии (K-line) от электронного блока управления к компьютеру.

Этот провод тоже идет в комплекте с устройством. Один конец надо присоединить к контакту «бортовика», а другой — к контакту диагностического разъема (у каждого разъема есть ключи, поэтому их не перепутать). На ВАЗ-2110 эти разъемы бывают 2 видов:

• прямоугольный GM (если у автомобиля экостандарт Евро-2);
• трапециевидный ODB-II (экостандарт Евро-3).

На некоторых моделях есть еще 2 контакта (к ним подсоединяется датчик внешней температуры). Перед установкой этот датчик нужно прикрепить с внешней стороны автомобиля так, чтобы исключить попадание влаги и грязи. Чтобы показания были наиболее точными, он должен находиться далеко от двигателя (например, под задним бампером на противоположной от глушителя стороне).

После подключения бортового компьтера доступны все основные параметры электронной бортовой сети автомобиля.
