Причины поломки прикуривателя на рено логан и их устранение

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

Рено Дастер камера заднего вида

Сравнение Рено Дастер и Киа Спортейдж 2

Рено Сандеро замена фильтра салона

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Renault Logan 2006, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — электроника

Комментарии 14

Хорошо проверю. спасибо

Я не знаю где там в мурзилке нашел реле да еще и магнитное. посмотрел схему нет его вообще. выдерни магнитолу и отключи ее и разбери тонель где прикуриватель. проследи провод до магнитолы и прозвони его. цел он или нет.

Пред на освещение живой. Да и свет в плафоне на обе лампы. Но все же спасибо за совет

да не за что пиши если что. подскажу чем смогу. удачи на дороге.

Спасибо. Как раскопаю выложу форточки поломки. Всем большой удачи и добра

У меня было на Фазе 2, неработал прикуриватель и освещение салона не горела лампа, оказалось сгорел предохранитель на освещение салона, проверь его.

привет тебе надо взять электронный мультимметр и померить напряжение там должно быть 12 вольт. если нет то смотри предохранитель. или попроси кого нибудь помочь. а магнитола работает. она с прикуривателем на одном предохранителе сидит. удачи.

В том то и дело прикуриватель менял, накрыли окозалось нет. Но магнитола работает.

bogdan11083

привет тебе надо взять электронный мультимметр и померить напряжение там должно быть 12 вольт. если нет то смотри предохранитель. или попроси кого нибудь помочь. а магнитола работает. она с прикуривателем на одном предохранителе сидит. удачи.

Хотя не давно прикуриватель работал до замены.

так надо проверить питание на него приходит 12 вольт на самой клеме и прикуривателе.

Дык в том то дело что нет питания. В мурзилке нарисовано реле. Только где он я не понял.:-!o_O

bogdan11083

так надо проверить питание на него приходит 12 вольт на самой клеме и прикуривателе.

Проверил. Там нет питания. Магнитное. Работае как ни странно. В мурзилке указано реле которого не найду в реале

• Стоит ли покупать уаз патриот бу



• Шкода октавия не выключается магнитола



• Где находится сапун на газели 405 двигатель



• Какой аккумулятор на волгу



• Где находится масляный фильтр ленд ровер фрилендер 2

Выбор предохранителя, оригинал и аналог

Таблица предохранителей Рено Логан 2 поколения, артикул и примерная стоимость:

Артикул	Наименование	Цвет	Стоимость, руб.
243809584R	Корпус блока	1 900
8200248099	25а	Серый	350
7700410540	maxi 40a	Оранжевый	350
7700410541	maxi 50а	Красный	270
7700410542	maxi 60a	Светло-синий	180
7700410574	mikro 10а	Красный	90
7700410576	mikro 20а	Жёлтый	100
7700410577	mikro 25a	Белый
7700410578	mikro 30a	Белый, бежевый, зеленый
7700410572	mikro 5а	Светло-коричневый
7700410550	mini 15a	Светло-синий
7700410553	mini 30а	Светло-синий
7700410548	mini 7,5a	Коричневый
8200253921	Реле 12в 40а	2 700
8200263342	Реле 20а (п/т фары)	2 300
7700844253	Реле вентилятора, 12v40а	Желтый	400
7700414484	Реле стартера, 20а	Черный	1 000

Важная информация: при выборе предохранителей предпочтение следует отдать оригинальным запчастям. Однако для экономии средств подойдут и аналогичные варианты, но следует заранее узнать о качестве и сроке службы элементов.

В автомобиле Рено Логан второго поколения предохранители и реле располагаются в двух местах, а именно: в моторном отсеке и салоне.

Монтажный блок в отсеке силового агрегата находится в левой части под крышкой. Для получения доступа к элементам следует извлечь крышку.

1. Ef1. Правый компонент обогрева ветрового стекла.
2. Ef2. Левый компонент обогрева ветрового стекла.
3. Ef3. Блок управления антиблокировочной системой (50 А).
4. Ef4. Цепи питания предохранителей F28 – F31 в салоне.
5. Ef5. Цепи питания предохранителей F11, F23 – F27, F34, F39 в салоне.
6. Ef6. Блок управления антиблокировочной системой (30 А).
7. Ef7. Обогрев заднего стекла и внешних зеркал заднего вида.
8. Ef8. Противотуманки спереди.
9. Ef9. Подогрев передних кресел.
10. Ef10. При наличии кондиционера – это муфта компрессора.
11. Ef11. Главное реле ЭСУД. Реле топливного насоса, топливный насос, прибор анализа количества горючего, катушка зажигания, обмотка реле компрессора кондиционера, обмотка реле первой скорости вращения электровентилятора, электронный блок управления мотором.
12. Ef12. Блок механизма охлаждения силового агрегата.
13. Ef13. Механизм управления силовым агрегатом.

Схема второго блока предохранителей автомобиля Рено Логан второго поколения:

Назначение элементов следующее.

1. F1. Электрические подъёмники передних стёкол.
2. F2 иF3. Дальний свет левой и правой фары соответственно.
3. F4 иF5. Ближний свет левой и правой фары соответственно.
4. F6 иF7. Габариты справа и слева соответственно.
5. F8. Электрические подъёмники задних стёкол.
6. F9. Задняя противотуманка.
7. F10. Звуковой сигнал.
8. F11. Центральный замок.
9. F12. Система ABS, курсовой устойчивости и сигналы торможения.
10. F13. Блок управления климат-контролем, а также освещение интерьера и багажного отсека.
11. F14. Прибор угла поворота руля.
12. F15. Омыватель и очиститель стекла, свет заднего хода.
13. F16. Система аудио, оповещение непристёгнутого ремня безопасности, реле обогрева заднего стекла и ветрового стекла.
14. F17. Лампы дневных ходовых фонарей.
15. F18. Оповещение о торможении.
16. F19. Система управления.
17. F20. Подушки безопасности.
18. F21,F22,F23,F28 иF30. Резерв.
19. F24. Поворотники.
20. F25. Противоугонная система и датчик контроля над электрооборудованием.
21. F26. Габариты, электропривод внешних зеркал заднего вида, поворотники, выключатель центрального замка и аварийной сигнализации.
22. F27 иF29. Переключатели под рулевым колесом.
23. F31. Щиток приборов.
24. F32. Аудиосистема.
25. F33. Прикуриватель.
26. F34. Разъёмы для магнитолы.
27. F35. Обогрев внешних зеркал.
28. F36. Электропривод внешних зеркал.
29. F37. Стартер.
30. F38. Стеклоочиститель.
31. F39. Климат-контроль.

Подготовка Рено Логан для замены прикуривателя: советы

Замена прикуривателя в автомобиле Рено Логан может потребоваться по разным причинам, от поломки до установки нового, более современного прикуривателя. Чтобы провести эту процедуру правильно, следует подготовиться заранее. В этом разделе вы найдете несколько полезных советов, которые помогут вам подготовить автомобиль Рено Логан для замены прикуривателя.

1. Отключите аккумулятор. Прежде чем начать работать с электрическими компонентами автомобиля, включая прикуриватель, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и других непредвиденных ситуаций.

2. Проверьте состояние проводки. Перед тем, как установить новый прикуриватель, рекомендуется проверить состояние проводки

Обратите внимание на ее целостность, отсутствие повреждений или коррозии. Если необходимо, замените поврежденные участки проводки

3. Выберите правильный прикуриватель

При выборе нового прикуривателя обратите внимание на его параметры и совместимость с автомобилем Рено Логан. Удостоверьтесь, что прикуриватель имеет правильное напряжение и подходящие размеры для вашего автомобиля

4. Подготовьте инструменты. Для замены прикуривателя вам потребуются основные инструменты, такие как отвертка, комбинированный ключ и, возможно, пинцет или клещи. Убедитесь, что у вас есть все необходимые инструменты перед началом работ.

5. Прочитайте инструкцию. Перед тем, как приступить к замене прикуривателя, прочитайте инструкцию, предоставленную производителем. В ней вы найдете подробные указания по установке и подключению прикуривателя, а также дополнительные рекомендации и ограничения.

6. Будьте осторожны. Во время замены прикуривателя будьте осторожны и аккуратны. Работайте медленно и внимательно, чтобы не повредить другие компоненты автомобиля. Если возникнут трудности или сомнения, лучше обратиться к профессионалам или авторизованному сервисному центру.

Совет	Примечание
Постоянно соблюдайте меры безопасности	Работайте с прикуривателем только при выключенном зажигании и отключенном аккумуляторе.
Получите руководство по эксплуатации	Прежде чем начать замену, рекомендуется ознакомиться с руководством по эксплуатации автомобиля.
Не торопитесь	Работайте медленно и внимательно, чтобы избежать ошибок и повреждений.
Попросите помощи	Если у вас возникнут трудности или сомнения, лучше попросить помощи более опытного человека.

Рено Логан схема предохранителей

Электрическая схема, согласно которой в Рено Логан осуществляется питание блока прикуривателя, весьма примитивна. Штатный источник посылает напряжение предохранителю (10А), который находится внутри монтажного модуля.

Этот блок предохранителей располагается в салоне, а точнее – над рукояткой отпирания замка капота Рено Логан. Проводами соединяются два объекта: непосредственно монтажный блок и соответствующее гнездо на консоли.

В данной статье мы расскажем, где находится очень важный элемент — предохранитель прикуривателя, а также остальные предохранители и реле, а также схема предохранителей автомашины Renault Logan.

Если возникает неисправность, то первоначально следует убедиться целы ли соответствующие предохранители. Его маркировка выполнена красным цветом и имеет символы «F38»

Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы. Это заставляет ориентироваться именно по ее обозначению

Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых к нему гаджетов (ноутбуки, смартфоны и т. д.) эти предохранители чаще остальных выходят из строя не только на Renault Logan

Это заставляет ориентироваться именно по ее обозначению. Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых к нему гаджетов (ноутбуки, смартфоны и т. д.) эти предохранители чаще остальных выходят из строя не только на Renault Logan.

В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.

Здесь среди лидеров находится электрический насос. Для предотвращения поломки блока, процедуру накачки колес следует выполнять при отключенной аудиосистеме, поскольку магнитола с насосом питаются по одной цепи.

Перед соединением шланга с ниппелем следует выдержать паузу, обеспечив кратковременную работу насоса вхолостую.

Еще одной важной причиной поломки может служить несовместимость по размерам штекера токоприемника с гнездом питания. Неплотный контакт вызывает повышенный нагрев клемм. По достижении конкретного температурного значения, клеммы начинают оплавляться и провоцируют короткое замыкание цепи

В такой ситуации заменой единичного предохранителя не отделаться. Приходится менять весь блок

По достижении конкретного температурного значения, клеммы начинают оплавляться и провоцируют короткое замыкание цепи. В такой ситуации заменой единичного предохранителя не отделаться. Приходится менять весь блок.

Место дислокации «F38» в монтажном блоке 1,4-литрового Рено Логан:

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.

Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

Таблица 2: РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ

Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет. F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла. Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей. Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.

При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.

F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны. Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.

Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.

Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

F04 (10А) — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер.

Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле. Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием. Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.

F09 (10А) — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар.

Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе сразу. Также проверьте подрулевой переключатель, наличие контактов в его разъёме. Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.

F11 (10А) — левая фара, дальний свет, лампа включения дальнего на панели приборов. F12 (10А) — правая фара, дальний свет. Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.

F13 (30 А) — задние электрические стеклоподьемники. F14 (30 А) — передние электрические стеклоподьемники.

F16 (15 А) — Подогрев передних сидений. Если перестали нагреваться передние сиденья при включении их подогрева, проверьте разъёмы под сиденьями и конаткты в них. Прозвоните их на наличие напряжения 12 В и подайте напряжение для проверки исправности нагревательных элементов. Если элементы не греют, разберите сиденье и осмотрите их. При обнаружении сломанного провода припаяйте его на место.

F17 (15 А) — звуковой сигнал. Если звуковой сигнал работает только при выключенном наружном свете и не работает при включении габаритов/фар ближнего света, проверьте контакты и провода в подрулевом переключателе (слева от руля) и весь его механизм, при необходимости почините или замените переключатель. Для снятия нужно открутить 2 винта крепления и отключить разъём. Проверьте также сам клаксон, подав на него напряжение 12 В и проводку до него.

F20 (7,5 А) — задний противотуманный фонарь.

Сейчас читают: Сцепление renault logan купить в Балашихе в интернет магазине

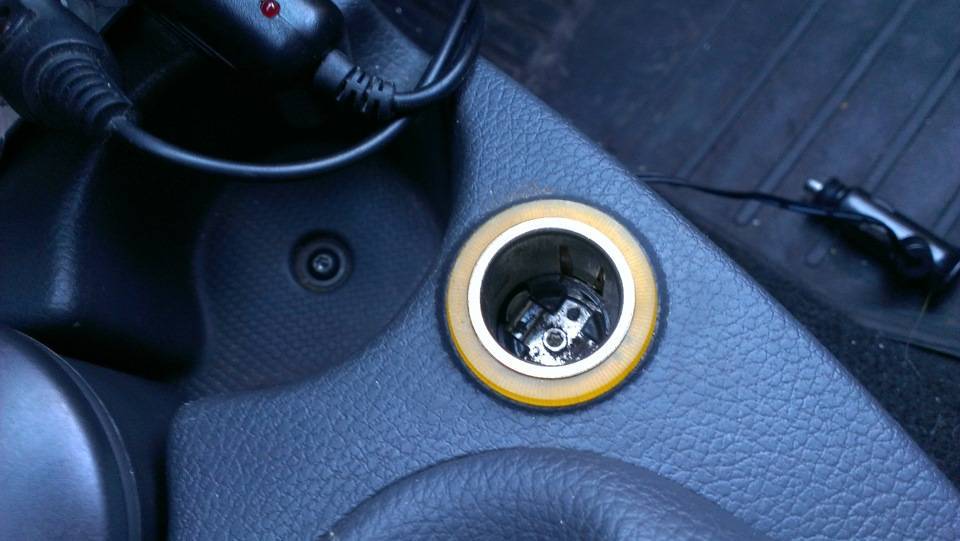

Ремонт прикуривателя

Некорректно работающее устройство подлежит восстановлению. Снимая прикуриватель, выполняют следующие действия:

• Осматривают места, часто подвергающиеся поломкам. Начинают с проверки контактов на наличие оксидной пленки. Если водитель нашел следы ржавчины, рекомендуется обрабатывать элементы наждачной бумагой или антикоррозийным средством. Подгибают контакты для обеспечения прочной фиксации в гнезде.
• Осматривают предохранитель и проводку, которая расположенная на тыльной стороне блока. Для проверки используют мультиметр, который переключают в режим определения сопротивления. Прозванивают все провода, идущие к блоку. При отсутствии контакта ищут место обрыва. Проводники спаивают паяльником.
• Собирают устройство, оценивают его работоспособность, подключая разные приборы.

Замена и подключение

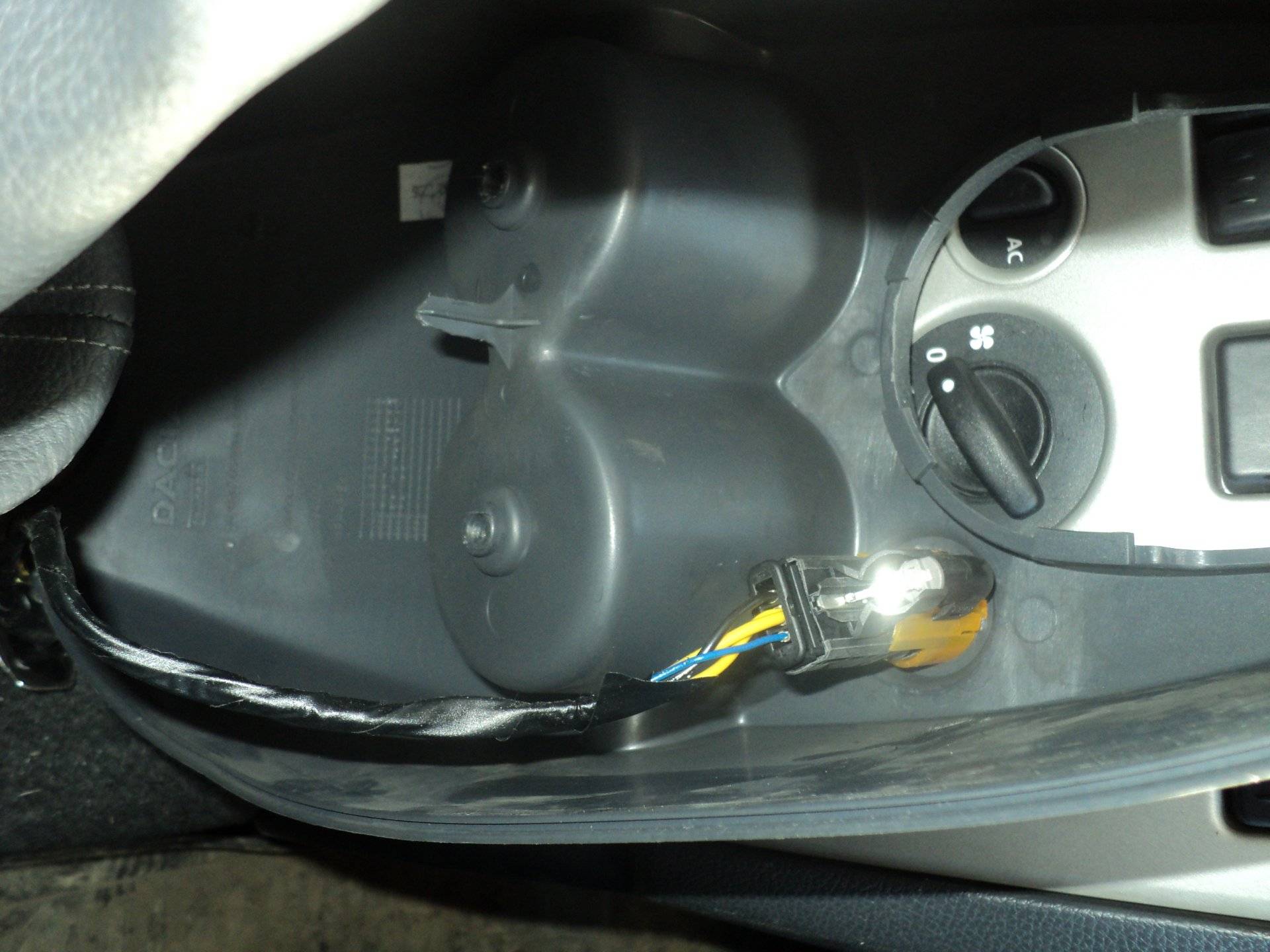

Перед установкой новой детали нужно снять старую указанным выше способом. После этого размещают устройство в посадочном месте, подсоединяют колодку проводов. При необходимости можно поменять пластиковые держатели, фиксирующие прикуриватель в центральной консоли. Устанавливают блок, закрывают фиксаторы осветительного прибора. Припаивают черный провод к цилиндру автоприкуривателя. Обратный конец кабеля выводят на кузов. Красный провод соединяют с нагревательным элементом. Желтый кабель подключают к лампе подсветки. Оба провода подводят к аккумулятору.

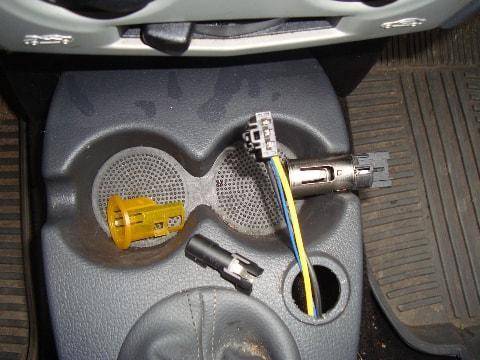

Снятие и установка патрона прикуривателя
