Аварийка работает а поворотники нет ваз 2110

Как сделать подсветку клавиш торпеды Ваз 2110 своими руками

В данной статье я поделюсь опытом смены цвета подсветки клавиш на панели приборов ВАЗ-2110. Принцип рассмотрю на выключателе заднего противотуманного света.

Первым делом снимаем саму клавишу и разбираем ее.

Для этого потянем в стороны корпус и подвижную часть. Потом мы увидим лампу накаливания в корпусе.

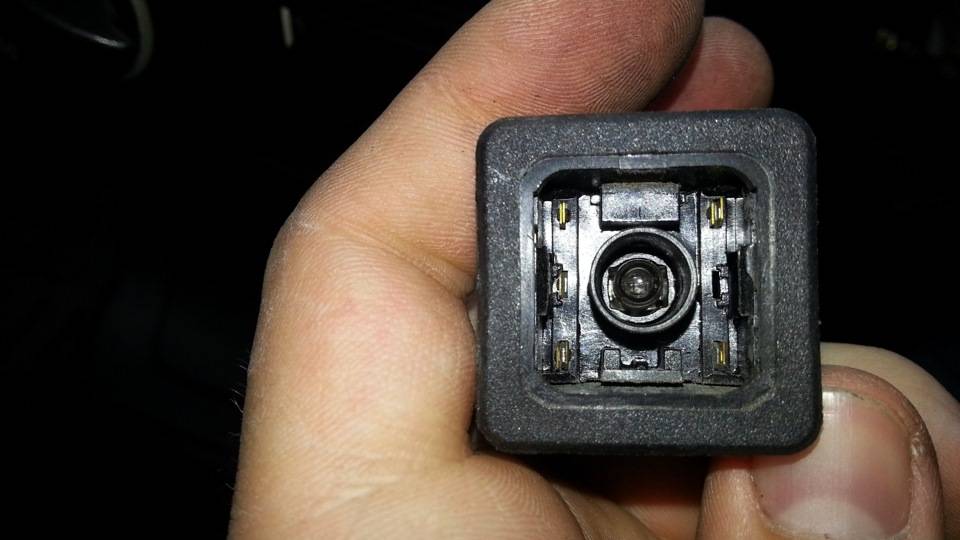

Перед нами открылся механизм кнопки.

Так мы получаем возможность свободно вытащить лампу, к примеру пинцетом с изолентой на его концах для наилучшего сцепления с лампой. Либо же между 6 и 7 контактом имеются малюсенькое отверстия в которое пролезет иголка, чтоб выжать лампу

Все зависит от вашей фантазии и средств. Например можете приобрести готовую светодиодную лампу любого цвета. Я же применял свою конструкцию (1-ый опыт пайки smd компонент ).

Сейчас нам надо избавиться от зеленоватого светофильтра в пластмассе с пиктограммой противотуманного света. Я в начале пробовал орудовать паяльником, но потом отказался от данной идеи. Самое разумное по моему мнению высверлить его, при этом очень узким сверлом в 1мм.

Выполнять отверстие нужно аккуратно, чтоб сверло не прошило насквозь всю конструкцию. Для определения толщины сверлил 1-ое отверстия тонкими слоями, пока не увидел белоснежную пластмассу. В результате удалив из конструкции светофильтр сделаем сборку и проверим работоспособность.

Не так давно я делал пересвет блока САУО, шкалы расположения заслонки печки и подсветка ног.И вот не так давно мне пришли светодиоды, заказанные через aliexpress, для приборной панели и кнопок.Я решил не откладывать это в долгий ящик и доделать пересвет, уж очень мне не нравился зеленый цвет кнопок и думаю многие со мной согласятся.Можно было и разобрать приборку, стереть зеленый светофильтр и проложить светодиодные ленты, но мне уж очень не хотелось этим заниматься, плюс потом еще настраивать стрелки надо будет.

Заказывал светодиоды двух цветов : белых 10 штук и синих тоже 10 штук.Общая цена : 150 рублей.

Белые я использовал для подсветки приборной панели. Вставляются они легко в стандартный разъем.

Заменил 6 штук стандартных лампочек, выделенных на фото.

В итоге получаю равномерную голубенькую подсветку, которая не слепит, светит ярче стоковых во много раз и не требует разборки приборки.

Пока была снята приборка, решил сделать небольшую доработку, которая после которой будет включаться подсветка приборов вместе с зажиганием.Для этого мне понадобилось 2 диода и небольшой кусочек провода.

Собрал все по этой схеме.Из белой колодки берется 10 оранжевый провод, ставится перемычка с диодом и подключается к 4 белому проводу из красной колодки, соединив перед этим его с другим диодом.

В итоге получаю, то что хотел. При включении зажигания загорается подсветка приборки.

Следующими были кнопки.Процедура простая, снимал кнопки, разбирал, поменял лампочки, проверил, собирал. В подсветку кнопок воткнул синие диоды, а в аварийку и индикацию включения птф — белые.

Ну и последнее это пересвет блока ЭСП.Первым делом снял блок.

Разобрал и снял кнопки.

Дальше взял оставшиеся синие диоды.

Разогнул контакты и снял корпуса.

После пошел в дело паяльник, выпаял старые зеленые диоды, и впоял новые синие.

Проверил и собрал все обратно.В итоге получается синенькая равномерная подсветка, которая меня порадовала.

Проделал данную работу не зря, салон заметно преобразился.Результатами остался очень доволен.

Ставьте лайки и подписывайтесь)Всем ровных дорог, полных баков)

Как переделать цвет кнопок на ваз 2110

Давно езжу с зелёной, а на некоторых кнопках не горящей подсветкой. Особенно трудно в тёмное время суток, так как зеленую штатную подсветку кнопок не видно и по привычке приходится находить на ощуп. В итоге с решительным настроем кнопки обрели белую подсветку от 5 мм светодиода, но хоть и яркость их была высока по прошествии года захотелось получить более читаемые, в меру яркие кнопки.

Так как я не любитель колхоза, а это как раз касаемо переделки кнопок на 5 мм светодиоды, решено было переделать их на кнопки нового образца.

Дело в том, что в старых кнопках в штатном исполнении установлена лампа накаливания и вставлена зелёная пластмаска в виде светофильтра, в основание кнопки, она вытаскивается и путём замены лампы на светодиод (с резистором разумеется) получается желаемого цвета подсветка.

Но в новых типах кнопок, которые так же изготавливаются для старой панели приборов ВАЗ-2110, 2111, 2112, используется печатная плата, а вместо лампы smd светодиод зелёного цвета, но он на столько мал и слаб, что лампа накаливания в старых кнопках светила куда ярче. Просто заменив этот светодиод на более яркий не представляется возможным, т.к. ярче в таком формате их просто не существует.

Значит, нам необходимо поставить больший SMD светодиод на плату, но и тут нас подстерегают трудности, так как плата по размерам очень мала светодиод большего размера просто не влезёт и уж тем более не попадёт на площадку пайки. Грамотное решение здесь, одно, это изготовить плату самому.

Теперь рассмотрим как изготовить плату для Smd светодиода 1210 в кнопки панели приборов ВАЗ-2110-12

1. Разбираем кнопку. Сделать это совсем не сложно, на задней её части (так где контакты) находятся маленькие прямоугольные вырезы, их по два с каждой стороны. Подсовываем под них маленькую отвертку и аккуратно вынимаем основание кнопки.

2. Выпаиваем плату. Для это нам нужен паяльник и для большего удобства (можно и обойтись) лента для выпаивания. Плата припаяна на двух контактах, ошибиться не возможно

3. Изготовление новой платы. Теперь нам необходимо изготовить новую плату под нужный нам светодиод. Сам процесс изготовление в фотографиях описывать не стал, так как это стандартный процесс вырезания (по размеру штатной платы кнопки), рисования (дорожек), травления и лужения текстолита. Если возникают трудности напишите в комментарии, учту и сделаю фото отчёт при следующем изготовлении такой платы. Готовая плата выглядит так. Состоит из smd резистора на 680 Ом и светодиода 1210.

4. Пайка новой платы на своё место. Теперь остаётся только припаять готовую плату на своё место, всё на те же контакты с которых мы выпаивали старую.

5. Сборка кнопки Собираем кнопку в обратном порядке и проверяем. Надеюсь результат вам понравился! По мне яркость получилось изумительной

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как заменить на приборной панели лампы подсветки

• Руль опускается в нижнее положение.
• Откручиваются два верхних шурупа, декоративная накладка вытаскивается.
• Откручиваются три шурупа фиксации приборной панели.

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео управление по замене щитка устройств на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене.

Замена лампочек в приборной панели ВАЗ 2110 12

Поддержите лайком, оставляйте свои комменты, сделаем чисто пацанский контент. Следующее видео будет про.

Совет: Трос спидометра мешает вытащить приборку. Для его отключения он сначала отстегивается от коробки, оттягиваеся в сторону стопорное кольцо и сдергивается вверх фишка тросика, который затем проталкивается в кабину. На себя вытягивается часть приборки, а тросик удобно отстегивается от спидометра.

• Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
• Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
• После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая.

Для этого понадобятся:

Инструкция проведения работ:

• Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
• Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.

Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.

Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую. Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели. Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда. Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя.

Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

• Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
• Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
• Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
• Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону.

Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда. Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства.

Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.

Подключается аккумулятор. Проверяется работа лампочек на панели для приборов.

Снятие кнопки аварийки на ВАЗ-2110

The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

1. Нужно изначально снять блок климат-контроля и заглушку под ним.

   Отверткой поддеваем заглушку.

   Вынимаем заглушку.

   Сжимаем защелки блока через места установки заглушек и вытаскиваем его из панели.

2. Потом можно получить доступ к кнопке, чтобы ее, например, заменить.

   Предварительно сжав пластиковый фиксатор кнопки отверткой, вытаскиваем её пальцами.

3. Так же можно просто поддеть кнопку отверткой и вытянуть ее.
4. Но так как литье пластика в том месте жесткое, то работы стоит проводить аккуратно, чтобы не повредить облицовку.

   Вынув кнопку, отсоединяем колодку с проводами.

Принцип работы аварийки

Схема включения аварийной сигнализации и указателей поворотов в ВАЗ-2110.

В ВАЗ-2110, как и в другом авто, есть кнопка аварийки. Когда на нее нажимают, то одновременно начинают мигать все поворотники. Таким способом водитель может предупредить других участников дорожного движения о нестандартной ситуации.

Расположение и назначение контактов кнопки аварийки.

Установка и подключение аварийки на «Копейку» — ВАЗ 2101: рекомендации + схема

Назначение и функции аварийной сигнализации

Аварийка на ВАЗ 2101 используется для того, чтобы оповестить других участников дорожного движения о том, что транспортное средство совершило вынужденную остановку в связи с неисправностью. В соответствии с правилами дорожного движения, при поломке машины в некоторых случаях водитель обязан не только включить аварийку, но и выставить соответствующий знак. Причем он должен быть выставлен на определенном расстоянии от машины — этот вопрос регулируется ПДД.

Кнопка аварийки на копейке

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
2. Изолента.
3. Четырехконтактное реле световой сигналки от «Шестерки».
4. Шестиконтактная кнопка для активации.
5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Материалы

1. Изолента (предпочтительно синего цвета, так как она отличается особой долговечностью)
2. Четырехконтактное контактное реле поворотников от ВАЗ 2106
3. Разъем для реле
4. Шестиконтактная кнопка выключения\выключения аварийной сигнализации
5. Разъем для кнопки
6. Провод для монтажа и соединения вышеперечисленного.
Инструменты:
1. Плоскогубцы с кусачками
2. Плоские отвертки
3. Крестообразные отвертки
4. Рожковой ключ на 10
5. Нож
Для желающих, кто хочет сэкономить деньги в ущерб технологичности: можно использовать и родное реле от ВАЗ 2101, но в этом случае адекватная работа не гарантируется, так как это реле очень чувствительно к изменению нагрузки. По этой причине далее способ установки именно с заменой реле на более современное.
Приступим, отвинчиваем гайку крепления реле поворотников и отсоединяем от него три разноцветных провода. Далее определяемся с местом установки кнопки включения аварийной сигнализации. Тут даем свободу своей фантазии, но также многое зависит от того какая панель установлена в вашем автомобиле.
Ко второму контакту реле подключаем провод, снятый с контакта старого реле, обозначенного буквой “L” и все это соединяем с седьмым контактом кнопки сигнализации.
Первый контакт реле аварийки соединяем с четвертым контактом кнопки.
Третий контакт реле соединяем с проводом, откинутым с контакта “Р”, старого реле.
Провод, идущий от четвертого контакта реле крепим к кузову автомобиля. Оптимальным решением будет закрепить провод под гайкой крепления нашего реле.

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101

Теперь затягиваем гайку крепления реле с умеренным усилием, чтобы не сломать пластиковое крепление.
Затем соединяем второй контакт кнопки с плюсовым проводом старого реле.
Первый и третий контакты кнопки подключаем к подрулевым переключателям поворотников в любом порядке.
Восьмой контакт кнопки подключается к постоянному “плюсу” (независимому от положения ключа в замке зажигания). Желательно защитить эту цепь предохранителем. Наиболее подходящим будет установка предохранителя номиналом 8А.
Далее следует смотать провода изолентой и закрепить, чтобы они не болтались, установить все снятые ранее обшивки и панели.
Теперь мы имеем полноценную аварийную сигнализацию и можем зажить новой полноценной жизнью.
Вся процедура установки аварийной сигнализации на ВАЗ 2101 занимает 2-3 часа времени.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

1. Снять облицовки, открутив по два болта на каждой.

Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.

С правой стороны находим и разъединяем колодки.

Снимаем накладку под ручником.

Снимаем чехол, поддев его плоской отверткой в четырех местах.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

1. Вытащить прикуриватель из гнезда, сжав разъемы.

Снимаем экран лампы, сжав его лапки.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Как устроена схема аварийной сигнализации?

Из-за большого количества соединительных проводов современная схема аварийной сигнализации значительно усложнилась по сравнению с ее прототипом, и состоит в следующем: вся систему запитывается только лишь от аккумуляторной батареи, так можно обеспечить ее полноценную работу даже в случае выключенного зажигания, т.е. во время стоянки транспортного средства. В это время все необходимые лампы соединяются посредством контактов включателя сигнализации.

При включенной аварийной сигнализации цепь питания работает следующим образом: напряжение подается от аккумулятора на контакты монтажного блока, далее оно через предохранитель поступает непосредственно на выключатель аварийной сигнализации. Последний же соединяется с блоком во время нажатия кнопки. Затем оно, опять проходя через монтажный блок, поступает на реле-прерывателя поворотов.

Цепь нагрузки имеет следующую схему: реле аварийной сигнализации соединено с контактами, которые при нажатии кнопки приходят в замкнутое положение между собой, таким образом, они соединяют абсолютно все необходимые лампы. В это время параллельно включается и контрольная лампа посредством контактов выключателя аварийной сигнализации. Схема подключения кнопки аварийной сигнализации достаточно проста, и на освоение у вас уйдет не более получаса. Необходимо помнить о ее значимости, поэтому обязательно следите за ее состоянием.

Снять пустые нерабочие кнопки очень просто — достаточно их чем-нибудь подковырнуть. Теперь для удобства лучше ещё вытащит блок САУО. Кнопку аварийки так же нужно разобрать на две части. Так же поддеваем часть кнопки, которая зажимается, чем-нибудь типа отвёртки и видим, что там, оказывается, есть лампочка (у меня она просто не горела).

Далее, чтобы не оборвать провода (а именно: два провода 1.черно-зеленый, который соединяется с голубым в красной херне и 2.черно-белый, который соединяется с черно-синим в такой же красной херне), я отсоединил их.

После этого я переместил кнопку, подсоединил провода обратно и проверил, работает ли аварийка. Работает )))

И вот итоговый результат ))

Несложная доработка, которая приносит больше удобства )

Автомобиль: ВАЗ-2110. Спрашивает: Сергей Микульский . Суть вопроса: не могу снять кнопку аварийки, что делать?

Чувствую себя жопоруким лузером. Перегорела лампочка аварийки, не могу снять сам кнопку на своей десятке. Как только ни дёргал, ничего не выходит! Помогите советом, как снять кнопку включения аварийки?

Распиновка кнопки аварийки калина

На просторах интернета встречается множество постов по переносу кнопки аварийки на втором поколении Самар, и ни одного поста о переносе кнопки на Калине И на самом деле: кнопка расположена удобно, хороша собой и не имеет ни одного очевидного минуса. Но так надо Зачем? Ответ будет дан позже. А сейчас сам процесс. Для переноса были куплены: — кнопка аварийки ГАЗ 757.3710 и разъем для нее; — кнопка аварийки Калина 379.3710-01М; — реле 12в на четыре контактных группы и разъем на дин рейку для такого реле; — 3 метра провода. Стандартная кнопка и разъем реле были доработаны ножовкой, кусачками, напильником, паяльником и термоклеем. В результате получили вот это:

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

1. Все лампы.

   Если не работает одна лампа, проверяем её и подходящие к ней провода.

   У задних поворотников часто «хандрит» печатная лента и разъем.

2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель.

   Подрулевой переключатель проверяется прозвонкой контактов.

6. Проводку.

Ваша ситуация

The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3.

Снятие подрулевых рычагов Калины

Необходимый инструмент: Крестовая отвертка.

1. Отвернуть нижний винт и верхний саморез, соединяющие верхние и нижний кожухи рулевой колонки с левой стороны.
2. А затем с правой стороны.
3. Опустить рычаг регулировки рулевой колонки вниз, снять верхний кожух руле­вой колонки.
4. Отвернуть 3 самореза крепления нижнего кожуха.

1. Снять нижний кожух.
2. Отсоединить колодку жгута проводов от левого подрулевого переключателя.
3. Сжать фиксаторы сверху и снизу пальцами, снять левый подрулевой переключатель.

Аналогично снять правый подрулевой переключатель, разъединив дополнительно колодку от бортового компьютера комбинации приборов.

Установка подрулевых переключателей Калины производится в обратной последовательности.

ответ: alekseyerm. Подскажите 2110

А вы в инструкцию, т.е. руководство по эксплуатации заглядывали хоть раз? и если установлена сигнализация, то некоторые установщики светодиодик контрольный ставят именно сюда, чтобы не дырявить декоративную накладку стойки кузова и меньше разбирать-собирать было. И еще вопрос, как долго ВЫ эксплуатируете сей экземпляр авто ВАЗ а.И корректно ли работает сигнализация и какая установлена?

отредактировано Юрий (ЮВГ): 20:02 20.02.11

ICQ: 404356216

Марка автомобиля: Toyota

Модель автомобиля: RAV4

Жизненные ценности и увлечения: Авто — Мото

а так же: Компьютеры — Интернет

и еще: Дом — Семья — Дети — Дача

Водительский стаж с: 1998

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

• если произошло дорожно-транспортное происшествие;
• если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
• когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
• также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
• при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Читать дальше: Нужна ли страховка для перегона купленного автомобиля

Почему не работают поворотники на автомобиле

Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.

В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить

Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное

Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает

Также оценивается работа самих поворотников и повторителей указателя поворота

В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.

Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.

В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).

Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.

Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.

Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.

Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.

Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.

Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.

Реле передних противотуманных фар

• перегорел предохранитель;
• сломались кнопки включения;
• окислились контакты;
• произошел обрыв в проводке;
• вышло из строя реле;
• перегорели лампочки.

Руководство по отключению Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
2. Затем освобождается наконечник пружинка.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
6. Выведите из места установки заднюю часть устройства.
7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).
