Не работает ближний свет на ваз-2112: не горит и не светит

Содержание

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей

Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение

Ваз 2112 не горит фара ближнего света

Приветствую, мастера! Такая проблема: не работает ближний свет на ВАЗ 2110! Причем именно ближний, а дальний работает. Менял стекло и чистил фары, после чего ближний свет пропал!! Что могло произойти и где его теперь искать?! Заранее спасибо!

Проверь в первую очередь предохранитель, он мог перегореть, после проверь реле, рабочее оно или нет? Щелкает ли? Если все в норме — измеряй напряжение на лампах, а после на самом предохранителе! Разбери блок, там внимательно всё осмотри!

Напругу замерил — везде по нулям. Блок открывал, смотрел поверхностно, вроде бы все в норме. Куда еще копать, где мог пропасть ближний свет??

Кнопку проверяй. А вообще, не понятно. Ты замерил напругу на лампах, на предохранителе, а плюс в блок пришел или нет?

Не горит ближний свет? Это достаточно распространенное явление на автомобилях семейства Лада. Причин на это может быть множество, как показывает практика, и, как говорит мой личный опыт, практически все они банальны и предельно понятны. Я приведу несколько из них, наверняка, в вашем случае нет ничего серьёзного, просто нужно всё внимательно осмотреть еще раз.

Я также сталкивался с подобной проблемой, когда разбирал фары для полировки. Спустя некоторое время пропал ближний свет. Не знаю, связано это как-то с их разбором, или нет, но поломку удалось достаточно быстро устранить.

Могли перегореть лампы

Галогенные лампы устроены таким образом, что за ближний и дальний свет отвечают разные нити накаливания. Именно поэтому часто водители сталкиваются с такой ситуацией, когда дальний свет есть, а ближнего нету. Причина может быть именно в лампах, которые просто перегорели.

Как устранить поломку? Ничего сложного, никаких электротехнических знаний иметь не нужно. Достаточно открыть капот, вытащить контактную группу, освободить фиксаторы, выкрутить старую лампу и на её место установить новую.

Другие причины

Лампы — одна из простых и распространенных причин отсутствия ближнего света, но далеко не единственная. Я настоятельно рекомендую Вам проверить еще:

Предохранитель на фары — перегорел или нет
Реле — нормально функционирует или сломалось
Кнопка — исправно работает, или заклинивает
Проводка — не окислились ли, пропускают ток

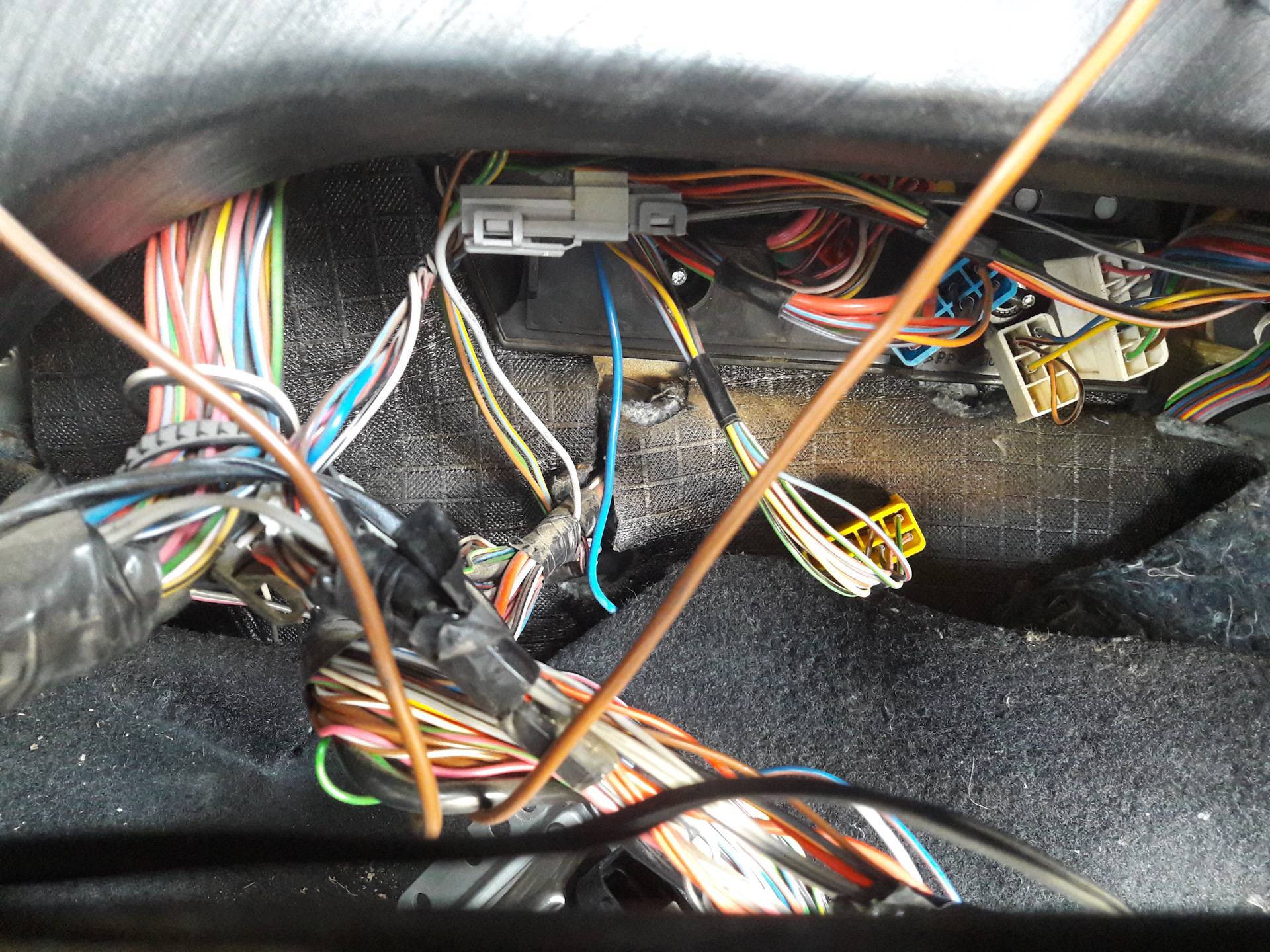

Внимательно осмотрите всю проводу, а также колодки на присоединение к предохранителю и реле. Если нужно, подтяните гайки, почистите контакты. Также не забываем про кнопку, провод к ней идущий мог отвалиться, или просто-напросто отходить. В отечественных автомобилях именно кнопку нужно проверять в первую очередь — это одно из самых слабых мест!

Когда просто не работают фары на любой машине – это случай рядовой. Причина может быть в выключателе света, предохранителях и других обычных вещах. В «десятке» же есть особенность, не зная которую можно до одури проверять все, что только можно, а неисправность так и не найти.

Обычно все выглядит так: у «десятки» не работают фары или габаритные огни, причем произвольно, например, не работает фара левого борта, габаритные огни справа спереди и слева сзади. Предохранители при этом целые и у многих владельцев «десяток» возникает сильное удивление. Он не мудрено, если не знать один секрет.

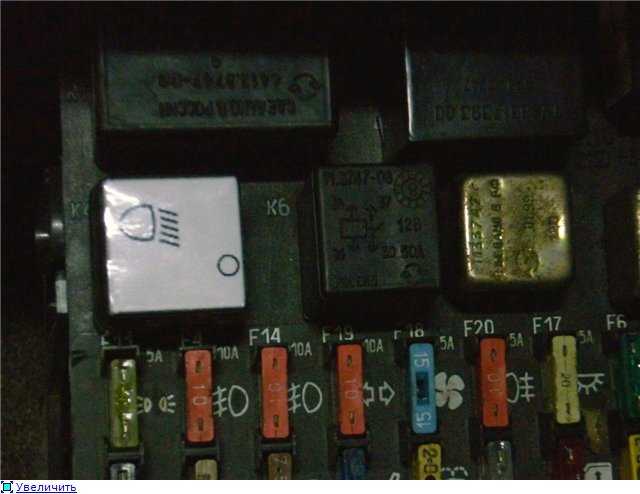

Этот секрет расположен в блоке предохранителей, который на ВАЗ-2110 даже внешне выглядит как черный ящик. Открыв его, вы увидите предохранители и реле, при этом одно реле размерами больше всех остальных. Оно называется реле контроля исправности ламп и следит за тем, чтобы лампы в фарах и габаритных огнях были целыми. Когда в указанных местах перегорает лампочка, реле отдает сигнал на блок индикации бортовой системы контроля, в нем зажигается пиктограмма и раздается типичный десяточный «динь-динь».

Внутри этого реле есть четыре спирали – это резисторы и смысл в том, что одна из этих спиралей может перегореть. Происходит это, конечно, не просто так, а в результате короткого замыкания, но главная «фишка» в том, что резисторы этого реле сгорают быстрее, чем предохранители в блоке! То есть абсолютно все предохранители целые, все классно, но какие-то лампочки не работают. С толку сбивает еще и то, что отказ происходит по нелогичной схеме (что может не светиться, описано выше), из-за чего у многих приходят мысли о плохой «массе» в каком-то соединении.

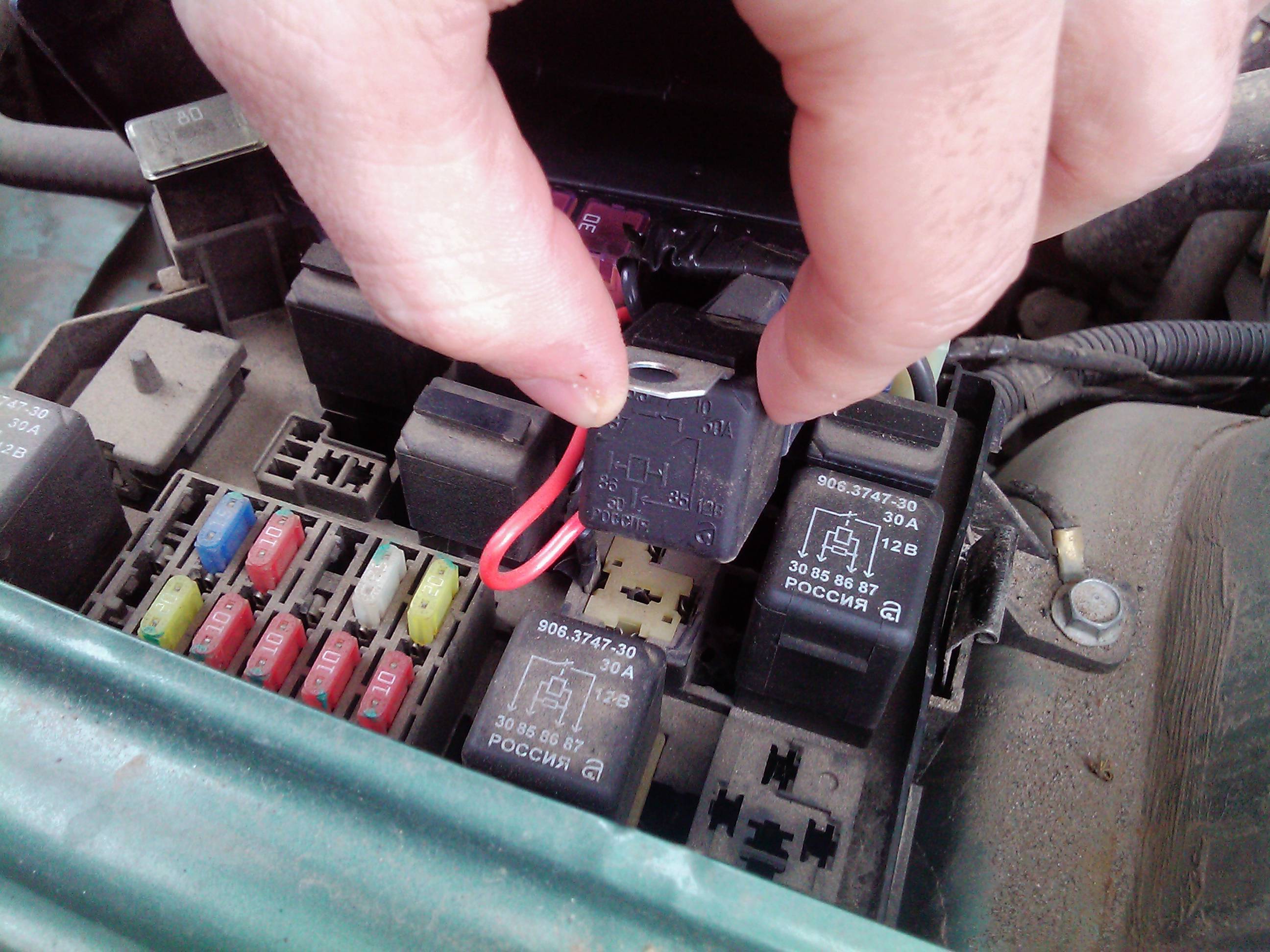

Если знать про такую особенность «десятки», то выявить сгоревшее реле пара пустяков. Оно свободно вытаскивается из блока и разбирается. Чтобы разобрать это реле, нужно аккуратно поддеть отверткой нижнюю крышку, из которой выходят контакты, и снять ее. Резисторы будут видны сразу, а сгоревший тем более. Дальше лучше, конечно, купить новое реле, но не факт, что оно не сгорит при первом же включении фар – в сети, скорее всего, есть короткое замыкание.

Замена ламп

Выбор

Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.

В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.

На фото — галогенная лампа стандарта H7

На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К.

Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.

Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.

Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили.

Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.

Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора .
Затем надо снять заглушку , расположенную ближе к крылу.
Далее нужно отстегнуть пружинный фиксатор , который прижимает лампочку к корпусу блок-фары.

Отсоединение колодки от контактов

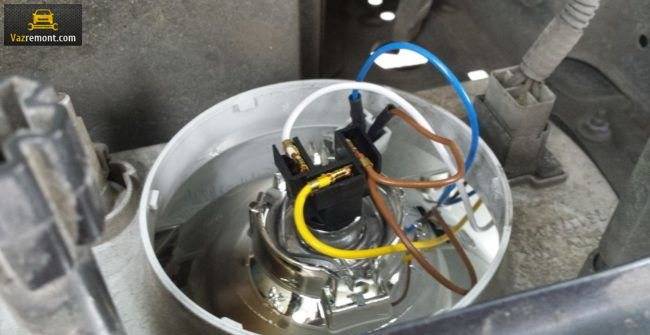

После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку , так как больше ей ничего не мешает.
Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
В завершение работы следует установить на место заглушку .

В процессе замены ламп важно не касаться пальцами стекла. В противном случае на поверхности останутся жировые пятна, которые приведут к перегреву и выходу из строя элемента освещения

В противном случае на поверхности останутся жировые пятна, которые приведут к перегреву и выходу из строя элемента освещения.

Замена лампы на этом завершена. Как правило, на данную операцию даже у новичков уходит несколько минут.

Многие автовладельцы интересуются – как улучшить свет фар?

Наиболее простой способ – разобрать блок-фары, помыть их, при необходимости заменить стекла и отрегулировать пучки света.

Как правило, эти нехитрые процедуры дают хороший результат.

Общие сведения

Современные модели Волжского автозавода снабжены множеством приборов, среди которых немало и осветительных. Все они присоединены к единой электрической схеме автомобиля, но выполняют различные функции.

Так внешние фары и сигналы служат для:

освещения дороги в темное время суток;
определения габаритов;
демонстрации другим участникам движения намерений автолюбителя.

Кроме того, есть еще лампочки в:

салоне;
багажнике;
подкапотном пространстве.

К внешним приборам относятся:

габаритные и сигнальные огни;
блок-фары;
задние фонари;
противотуманки;
подсветка номера.

Передние фары имеют специальное устройство регулировки – корректор. С его помощью водитель, не выходя из салона, может направлять свет вверх или вниз в зависимости от потребности.

Диагностика работоспособности

После того, как выяснили где находится датчик заднего хода ВАЗ 2114, можно приступать к диагностике. Для этого могут понадобиться лампочки с проводами либо же тестер. Однако есть способы обойтись и без их участия.

Сама процедура проверки должна проходить следующим образом:

Капот необходимо открыть, а с консоли предохранителей снять крышку.
Затем осуществить проверку 15А, который непосредственно отвечает за его работу. Если после замены предохранителя белый свет не зажегся, диагностика продолжается.
Необходимо включить зажигание, чтобы зафиксировать электрическое напряжение на консоли. Если его нет (а его показатель должен быть равен 12 В), то вполне вероятно, что контакты окислились. Если же есть, проверка проводится дальше.
И тогда уже требуется лезть под авто. С электродвигателя снимается защита, включается зажигание и соответствующая передача. Теперь можно смотреть — появилось напряжение на разъеме датчика, или же нет.
Как уже говорилось выше, при отсутствии тестера со стрелкой можно использовать контрольную лампочку. Ее свечение должно дать понять об имеющемся напряжении.
Затем наступает ключевой момент: необходимо произвести замыкание проводников рассматриваемого датчика. При появлении света остается лишь констатировать факт, что требуется замена датчика заднего хода ВАЗ 2114.

После завершения диагностики можно приступать к процедуре замены.

Диагностика

При возникновении проблем со световой аппаратурой автомобиля следует как можно быстрее выявить причину неисправности и устранить ее. Поиск следует начинать с самых простых и одновременно — наиболее частых причин. Так, если у вас не горит ближний свет ваз 2114 одна фара, то скорее всего причина в том, что перегорела лампочка этой фары.

Одновременное перегорание сразу двух лампочек в обоих фарах также бывает, но крайне редко. Как правило, это происходит при резких перепадах напряжения в сети и сопровождается серьезными повреждениями другой электронной аппаратуры. Проверить исправность лампочек очень просто — стоит лишь заменить их на новые.

Если же после замены новые лампочки также отказываются работать, то следует перейти к следующему этапу — проверке состояния самих патронов. Они очень часто покрываются слоем окислов и перестают передавать ток к лампе. Для того, чтобы это исправить, следует аккуратно зачистить гнезда мелкой шкуркой либо протереть их жесткой тряпочкой, смоченной в керосине либо составе ВД-40. Если это тоже не помогло, то переходим к проверке цепи.

Для того, чтобы проверить целостность электрической цепи, следует «прозвонить» тестером провода, ведущие к фарам от блока предохранителей. Если сигнал есть, значит провода исправны, если нет, значил случился разрыв и провода следует заменить новыми.

Следующим этапом проверки (хотя его можно выполнять и в самую первую очередь) будет проверка предохранителей, расположенных в общем блоке. За защиту фар в данном случае отвечают сразу два 7,5 амперных предохранителя, маркируемых как F12 и F13. Первый из них стоит в цепи правой фары, а второй — левой.

Выход одного из них приведет к поломке света только с одной стороны (эта особенность, наравне с перегоранием одной лампочки, может быть причиной того, почему горит лишь одна фара). Решить указанную проблему крайне просто — следует лишь поменять предохранители на другие, рассчитанные на такую же силу тока.

После того, как все описанные выше методы испробованы, а вы все еще не смогли выяснить, почему не горит ближний свет а дальний горит на ваз 2114, то следует проверить последнюю возможную причину — кнопку включения фар. Сначала следует проверить, как в ней крепятся проводки — не отошли или не окислились они. Если все кажется исправным, то нужно проверить саму кнопку. Самый простой способ сделать это — заменить ее на новую (благо, она стоит чуть больше сотни рублей).

Заканчивая разговор о возможных неисправностях, стоит упомянуть о крайне редкой, но возможной причине — поломке реле К9 (оно располагается в общем блоке). В случае, если полная проверка всех электронных элементов и замена кнопки включения не дали результатов, то следует выполнить замену и этого реле. Такая замена должна помочь исправить ситуацию и вернуть обе фары к работе.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

Отсутствие напряжения на фарах;
Перегорели лампы;
Сгорел предохранитель;
Вышел из строя блок предохранителей;
Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
Вынимаем лампу, она здесь просто вставляется на защелке;
Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Наиболее часто встречаемые в ВАЗ-2112 проблемы с освещением

Все возникающие неисправности делятся на две категории:

механические;
электрические.

В процессе эксплуатации транспортного средства внешние осветительные приборы подвергаются различным негативным воздействиям. Их нередко приводят в негодность:

камни, вылетающие из-под колес, едущих впереди машин;
песок;
ветви кустов и пр.

Таким образом, первое, что следует сделать, если вы не смогли включить фары – это проверить их целостность. Самый простой вариант в данном случае: заменить весь пришедший в негодность блок. Снять его не составляет особого труда. Кроме того, фару допустимо и отремонтировать

Важно при этом уделить внимание восстановлению ее герметичности – игнорирование этого требования приводит к скорому выходу из строя всего блока, поскольку попавшая внутрь влага способствует:

постоянному запотеванию линз;
окислению контактов;
быстрому износу крепежных элементов.

Из электрических поломок наиболее часто встречается перегорание лампочки – на это обычно указывает отказ лишь одной из фар. Здесь особых вариантов нет – придется ее менять на рабочую. Если же лампы годные, то стоит заподозрить такие неисправности:

сгорела плавкая вставка предохранителя;
испортилось электромагнитное реле переключения;
отошел (либо окислился) один из контактов цепи;
образовался обрыв в проводах;
отсутствует масса.

Перегорела лампа

Если не горит ближний свет, первое, что предположит автовладелец — повреждена нить накаливания. Такое возможно, ведь конструктивно в фаре автомобиля находятся две спирали, каждая из которых выполняет свою задачу. В случае перегорания одной нити, вторая — продолжает нормально работать. Это особенность галогенных ламп, которая обеспечивает дополнительную надежность и безопасность.

Чтобы заменить лампу, необходимо действовать следующим образом:

Откройте багажный отсек машины.
Снимите защитный корпус с двух сторон фары.
Отбросьте питающие провода.
Демонтируйте пружинные крепления.
Достаньте сгоревшую лампочку и установите новую.
Верните все демонтированные ранее узлы по обратному алгоритму.

При выполнении работы, учтите ряд правил:

Протрите колбу перед установкой, с помощью мягкой ветоши, смоченной в спирте. Если поставить лампочку с жирными или грязными отпечатками пальцев на поверхности, изделие быстро сгорит.
Не прикасайтесь к колбе руками (даже если они чистые). В противном случае, на лампе остаются следы, уменьшающие ресурс изделия. Во избежание проблем, рекомендуется надевать перчатки из хлопчатобумажной ткани. В крайнем случае, ставьте лампочку, держа ее через чистую тряпку или салфетку.

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

Понадобятся инструменты:

противотуманные фонари с цоколем Н1;
комплект для установки ПТФ;

Проверьте в комплекте наличие индикатора работы огней. Пригодиться при монтаже.

обод (рама) фонарей (2 шт, правая и левая);
излучатели (2 шт);
болты М6х45 — 4 шт;
гайки М6 — 4 шт.

Подготовка, что делаем:

Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
Если такой штамповки нет, то предварительно размечаем расположение.
Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.

Если в старых моделях отверстия для монтажа фонарей не предусмотрены. Поэтому их придется проделать самостоятельно.

Фонари фиксируем на ободах (рамах) болтами.
Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
Подключаем провода к монтажному блоку, по приложенной к нему схеме.
Отключаем (+) клему, освобождаем монтажный блок-реле.
Находим предохранители F4 (для правой лампы) и F14 (для левой).
Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
Питание выключателя на приборной панели выводим от предохранителя правых габариток.

Если вывести питание от зажигания или основного света, то противотуманки будут включаться, если завести автомобиль.

Подключаем штекеры к излучателям.
Проверяем работоспособность противотуманок.
Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

https://youtube.com/watch?v=1blkkgGJwZg

Почему не горит лампочка ближнего света

Владельцы автомобилей марки LADA часто обращаются в сервисные центры с жалобой на то, что даже на практически новых машинах, недавно сошедших с конвейера, возникает вышеописанная поломка правой фары, тогда как левая горит и ближним, и дальним светом в нормальном режиме. Тем не менее, не стоит думать, что такая неприятность может коснуться только авто от отечественного производителя. Естественно, что и на иномарках вполне может произойти любая поломка.

Дело в том, что со временем детали любой эксплуатируемой машины изнашиваются, независимо от марки и страны производителя. Если случилось так, что на вашей машине не горит ближний свет на одной фаре, конечно, проще всего обратиться в автомастерскую, где электрик быстро устранит любую неисправность. Но в данной статье мы расскажем, что имея минимальные навыки работы с электрикой, а также свободное время, вполне можно произвести ремонт самостоятельно.

Почему же случается так, что дальний свет горит, а включить ближний не получается? Рассмотрим основные причины:

перегорела лампа ближнего света;
сломался предохранитель;
испортилась проводка;
нестандартные причины.

В каждом из этих случаев исправить ситуацию можно своими силами.

Если вы водите машину, вам просто необходимо знать, как самостоятельно устранить поломку фар, ведь может возникнуть ситуация, когда обратиться в мастерскую не будет возможности или свет погаснет посреди дороги в темное время суток. Поэтому рассмотрим все основные проблемы с фарами на авто и способы их решения.

Идеи тюнинга фар и их реализация

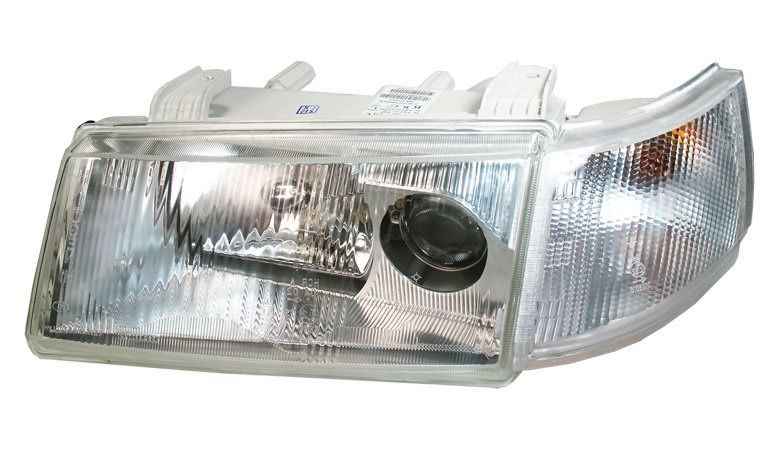

Одним из вариантов тюнинга фар ВАЗ 2112 своими руками является установка альтернативной оптики. Она надежна, улучшает качество света, повышает функциональность, меняет внешний облик авто. С помощью дизайна фарам можно придать разную форму. Кроме того, можно тонировать фары под хром, окрасить в тускло черный цвет или любой другой.

Большой популярностью в последнее время пользуются фары ангельские глазки на ВАЗ 2112. Они встраиваются в блок-фару, придавая автомобилю необычный внешний вид. Устанавливают на десятки фары клюшки.

Тюнинг фар ВАЗ 2112 может заключаться в установке дополнительной защиты в виде решеток либо путем наклеивания бронированной пленки. Это защитит оптику от механических повреждений. Можно установить плас сетчатого типа.

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

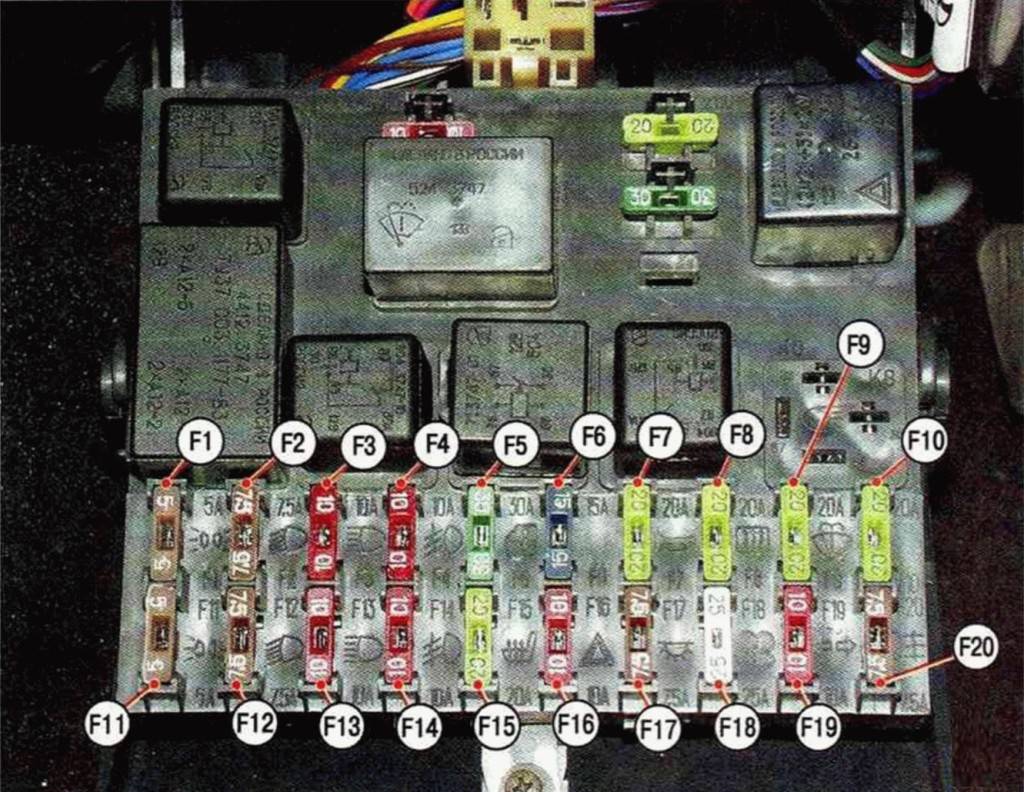

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

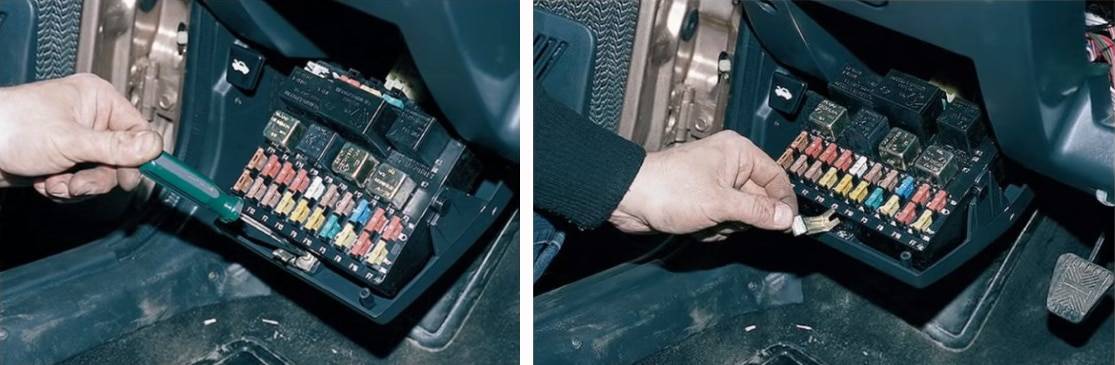

Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.

Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.

Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.

Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек).
Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.

Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания.
Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
