Противотуманные фары: чем отличаются, как выбрать и установить

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

• По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
• Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

• Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
• Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Какие противотуманки лучше на ВАЗ-2110

Внешне можно не заметить особой разницы между качественными фарами и «аналогами» неизвестного происхождения.

Сделать правильный выбор в этом случае очень тяжело, поскольку в продаже появилось огромное количество фар, разных по форме, по источнику света и цветовому спектру.

Также важно из какого материала изготовлен рассеиватель — стекло или поликарбонат. Поскольку ПТФ устанавливаются низко, хиленькие пластиковые корпуса долго не живут. А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку

А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку.

На стекле: центр фары и тип лампы.

Провода в защитной трубке.

Крепкие усики и экран лампы.

Регулировочный винт с мелкой резьбой и пружинкой.

Штатные и близкие к ним ПТФ

В бампер ВАЗ-2110 на штатное место без дополнительных доработок подходят прямоугольные противотуманки со штатным креплением. Их выпускают масса производителей, но, опять-таки, все эти фары разные как по качеству оптики, так и по источнику света.

Наиболее распространённые — два вида ПТФ отечественного производства ОСВАР и фары завода Автосвет из г. Киржач. У последних есть две модификации — под лампу с цоколем Н3 и Н1. По отзывам пользователей, фары под лампу Н1 дают более плотный и собранный световой поток во всем диапазоне засветки. Их цена — около 900 рублей за штуку. Но продаются они без лампы.

Противотуманная фара Киржач.

Отечественные фары — ОСВАР 2212.3743-04. Собраны грубовато и это портит внешний вид. Плафон несъемный и вклеен на герметике, что при повреждении скажется на цене замены. Однако с ценой около 700 рублей (с лампой) выглядят довольно сносно. Засветка ровная, но при правильной установке ближняя зона засвечивается хуже.

Фара Освар.

Ещё один относительно отечественный производитель — рязанский завод Bosch

Фары разработаны под лампу Н3, светят не важно, но и стоят около 650 рублей. Самый бюджетный вариант для нечастого использования. В продажу идут без лампы

В продажу идут без лампы.

ПТФ от рязанского Bosch.

#2

Отправлено 23 Июнь 2010 — 06:31

дырки в бампере закрыть ее предназначение. хочешь нормальные птф бери хеллу

Это интересно: Какой термостат лучше поставить на ВАЗ-2114 инжектор — фото, видео

Какие противотуманки на ВАЗ 2110 лучше выбрать и почему

Начнем с того, что на рынке представлен не один вариант ПТФ ВАЗ 2110. При этом есть как решения хорошего качества, так и аналоги, которые хуже. Более того, продавцы предлагают противотуманки разной формы, с разными корпусами, лампами и т.д.

Прежде всего, при выборе следует обращать внимание на рассеиватель, так как он бывает стеклянным или пластиковым. Нужно помнить, что туманки стоят низко, на них попадает вода, часто по фаре бьют камни и т.д

Само собой, пластик в таких условиях быстро мутнеет и трескается.
Что касается формы корпуса, лучше приобрести штатные ПТФ в бампер ВАЗ-2110. Такие туманки без проблем ставятся в штатное место, что не потребует доработок. В данном случае речь идет о прямоугольных противотуманках со стандартным креплением.

С учетом того, что такие ПТФ выпускает большое количество производителей, следует отметить — фары могут быть разными по качеству оптики, в них стоят разные лампы. Что касается наиболее востребованных решений с галогеновыми лампами на ВАЗ 2110, можно выделить отечественные ПТФ ОСВАР и Автосвет (Киржач), а также Bosch.

• Туманки Киржач могут быть представлены двумя вариантами: под лампу с цоколем Н3, а также Н1. На практике, версия под Н1 лампу позволяет получить более кучный и плотный световой поток. Недостаток в том, что ПТФ идут без лампы, которую нужно докупать отдельно.
• Фары ОСВАР немного хуже по качеству корпуса, чем Киржач, имеют несъемный плафон, который вклеен на герметике. Заменить такой плафон сложнее. Однако стоит оптика на 25-30% дешевле продукта от Автосвет, поставляется сразу вместе с лампой. В целом, фары светят хорошо, немного уступая рассмотренному выше аналогу.
• ПТФ Bosch выпускает завод в г. Рязань, оптика рассчитана на установку лампы Н3. Этот вариант самый дешевый, поставляются без ламп и светят достаточно посредственно и подойдут для редкого использования в условиях недостаточной видимости.

Еще добавим, что в ряде случаев качество света помогает улучшить замена ламп ПТФ на другие типы ламп (например, с H3 на H1). Это потребует доработок, при этом на кардинальные изменения рассчитывать все равно не стоит.

Также, кроме галогеновых ламп, можно оснастить ПТФ ксеноновой лампой и даже линзой. Так вот, качественные готовые решения достаточно дорогие, а дешевые не отличаются надежностью и большим сроком службы. Если переделывать туманки галогеновые под ксенон, также нужны доработки.

Получается, во всех случаях (как для установки ксенона в ПТФ, так и для монтажа изначально ксеноновых противотуманок) потребуется выполнить целый ряд монтажных работ.

Более того, нужно понимать, что хотя световой поток ксеноновой лампы мощнее (является плюсом для головной оптики), для ПТФ избыточная мощность не нужна

Важно, чтобы туманка не приводила к тому, что свет отражается от частиц влаги

Именно по этой причине требуется предельно точно устанавливать и настраивать такие фары, а максимальная цветовая температура ламп не должна быть выше 3000-4500 К.

Игнорирование данных правил приведет к тому, что ксеноновые ПТФ ВАЗ 2110 или нештатные туманки любого другого авто будут только слепить встречный транспорт. Также нужно быть готовым к тому, что такая оптика будет ухудшать видимость вместо того, чтобы освещать дорогу.

Причина — даже дорогие качественные светодиодные противотуманки отличаются сниженной эффективности по сравнению с галогеном или правильно подобранным ксеноном. Дело в том, что источник света (светодиод) обычно создает свет с температурой, в среднем, не ниже 6000 К.

Для головного света этого вполне достаточно, однако для ПТФ такое свечение не подойдет. При этом попытки понизить температуру приводят к тому, что диод попросту не способен нормально осветить дорогу в дождь или туман.

Конечно, дорогие решения (например, Osram LEDriving FOG 101) со светодиодами и температурой около 3000 К являются отличным решением для ПТФ, однако цена остается предельно высокой. Что касается дешевых китайских аналогов или попыток самостоятельно установить диоды в туманку в кустарных условиях, в этом случае результаты зачастую оказываются неудовлетворительными.

На деле, лучше сразу приобрести качественные противотуманки ВАЗ (например, Киржач) и реализовать правильную установку, а также подключение ПТФ. Такой подход позволит получить прогнозируемый хороший результат по доступной цене.

Основные заблуждения

Прежде чем давать сравнительные характеристики относительно тех или иных световых приборов, необходимо дать четкое определение терминам, встречающимся в автомобильной среде.

У линзованных нет отражателя

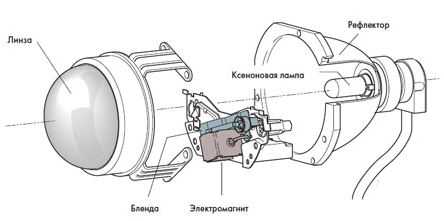

Итак, линзованные фары на ВАЗ 2110 подразумевают, что в самой фаре есть линза (стеклянная или пластиковая), которая позволяет с меньшей поверхности встроенного отражателя получить световой луч, превосходящий традиционный по мощности.

Инструкция фирменных изделий всегда содержит информацию о строении линзованной фары

Другими словами, отражатель (рефлектор) – неотъемлемая часть любой фары, поскольку именно он собирает свет в единый поток. А вот за его направление и отвечает линза, поэтому, такую фару правильнее называть проекционной светотехникой.

Основное достоинство линзованных фар компактность

Противотуманки можно устанавливать в блок-фары

Еще одно заблуждение, которое бытует в среде автовладельцев ВАЗ 2110 и других моделей Волжского автозавода. Оно сформировалось благодаря компактности линзованных фар и их малых габаритов, позволяющих устанавливать их вместо штатной светотехники.

Заводская классическая оптика ВАЗ 2110

На самом деле, любые световые приборы при работе в тумане не будут эффективными по одной простой причине:

1. в молочной пелене содержится большая концентрация водяных капель,
2. они преломляют свет, рассеивают его и отражают обратно, ослепляя водителя.

Вот почему ПТФ должны располагаться ниже штатных фар, поскольку:

1. теплый воздух от земли и дорожного полотна подсушивает воздух,
2. туман не касается поверхности и держится над ней на расстоянии 30-50 см,
3. именно в этом узком пространстве и должны работать противотуманки.

Обратите внимание! Установленные своими руками на одном уровне со штатной светотехникой ПТФ, будут бесполезны в условиях ограниченной видимости

Противотуманки должны светить только желтым

Устанавливаемые линзы в фары ВАЗ 2110 могут светить как белым, так и традиционным желтым цветом. Никакого нарушения здесь нет, поскольку все зависит от технических особенностей установленных ламп. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности.)

На фото проекция рассеивания светового потока. Показана разница в расстоянии освещенности дальним светом и ПТФ

Справочно: С точки зрения физики, излучаемый ПТФ свет всегда белого цвета. Просто в нем специальный светофильтр «отрезает» синюю часть спектра, укорачивая освещаемое расстояние впереди автомобиля. И такой измененный спектр воспринимается человеческим глазом как желтый.

Ксенон можно установить только в линзованные фары

Источником любого светового луча являются лампы, хоть речь идет о ПТФ или о традиционной головной оптике. В этом вопросе также много путаницы и заблуждений, которые мы сейчас и развеем:

На сегодняшний день в фарах используются 4 вида ламп:

1. традиционные лампы накаливания,
2. галогеновые,
3. ксеноновые,
4. светодиодные.

В современном авто применяется более 40 видов и типов ламп

На их технических подробностях мы останавливаться не будем, а отметим лишь тот факт, что стандарт для противотуманок – лампы с цоколем Н и НВ.

Другими словами, если при покупке ПТФ вы хотите получить возможность поэкспериментировать с лампами, или приобрести линзы на фары на ВАЗ 2110, то следует выбирать те, у которых в характеристиках указан данный стандарт. (См. также статью Регулировка противотуманных фар ВАЗ 2110: особенности.)

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

• высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
• крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
• до габаритов расстояние не должно быть более 400 мм;
• устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
• противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Установка

На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.

Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.

При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.

В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.

А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:

• выбор места для размещения ПТФ (только согласно букве закона);
• установка корпуса на выбранный участок;
• протяжка проводов;
• подключение дополнительных предохранителей и реле в монтажном блоке;
• установка кнопки и переключателя в салон.

При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.

Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.

Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.

Ведь с противотуманками вы:

• вовремя увидите пешеходов, перебегающих дорогу;
• своевременно отреагируете на препятствие на пути;
• будете видеть впереди идущие автомобили;
• будете информировать о своем присутствии машинам впереди и сзади.

Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.

Watch this video on YouTube

Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.

Улучшаем свет «десятки»

Из всех протестированных в дорожных условиях комплектов свет Bosch всем участникам эксперимента показался более ярким и равномерным. Поэтому при замене фар во время кузовного ремонта есть смысл вспомнить о комфорте передвижения ночью.

Чтобы улучшить освещённость доступными методами, нам понадобятся:

Указатели поворотов Bosch (пр. и лев.).

Лампы H3 и H1 — по 2 шт.

Противотуманные фары сильнее подвержены абразивному износу и возникновению трещин на стекле от встречи с сугробами. Поэтому список целесообразно дополнить новыми «ПТФками».

Если на вашей машине «противотуманки» отсутствуют — исправляем этот недостаток. В дополнение к приведённому выше списку приобретаем:

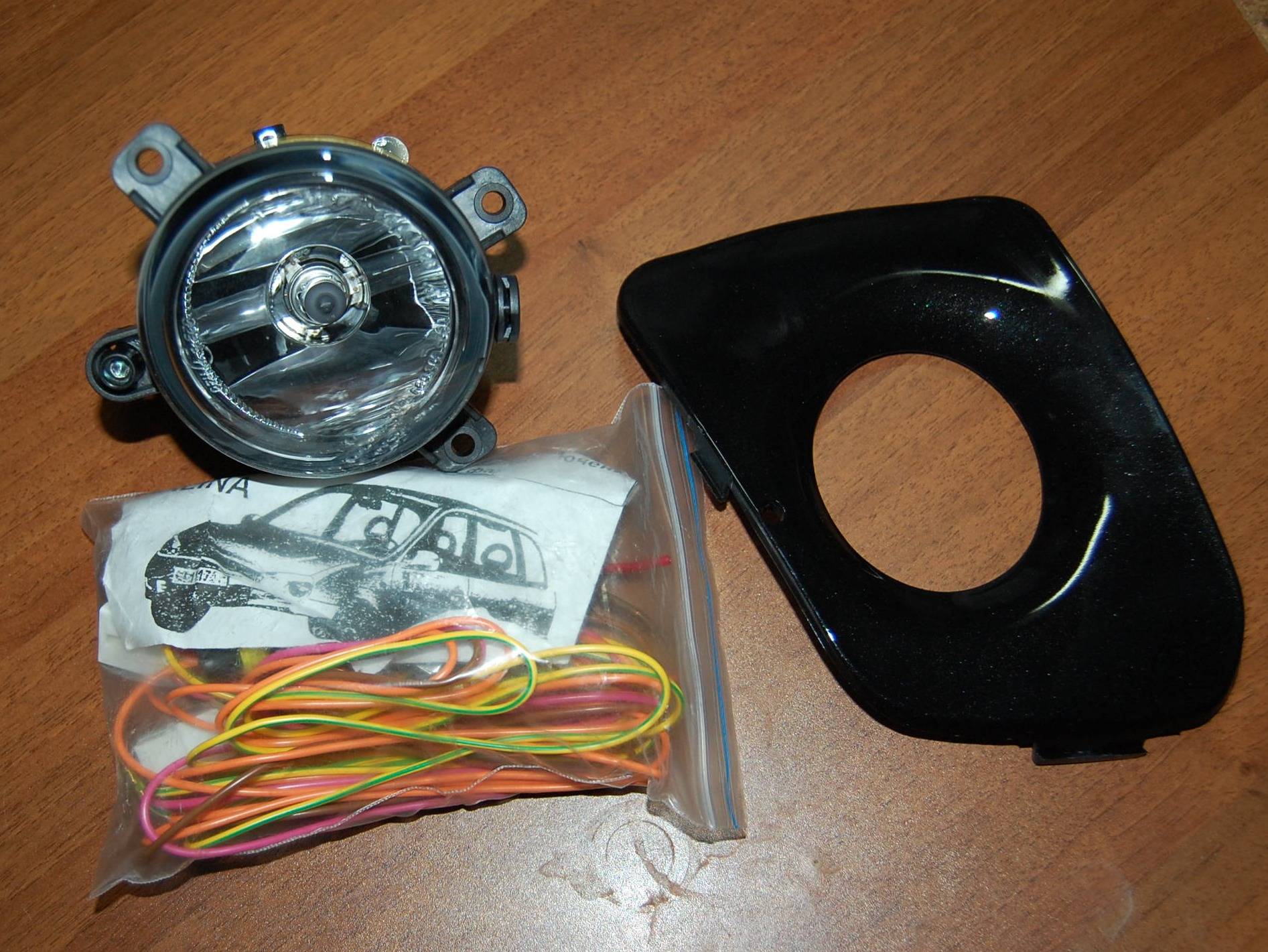

• противотуманные фары — 2 штуки (правая и левая — одинаковые);
• индикатор включения передних ПТФ (зелёного цвета);
• выключатель «противотуманок»;
• комплект проводки для противотуманных фар, включающий в себя жгут, реле и предохранитель.

По окончании работ регулируем световые приборы (не забываем о ПТФ), и наслаждаемся «правильным» светом. В результате, сравнительно небольшими затратами получаем равномерное освещение дорожного полотна. Причем без нарушений ГОСТов и проблем с прохождением техосмотра.

А нашим читателям пожелаем хорошей видимости и ровных дорог.

Видео с обзором ПТФ от трех производителей

НЕ ЯВЛЯЕТСЯ РЕКЛАМОЙ — СТАТЬЯ ПО БОРЬБЕ С ПИРАТСТВОМ!

Привет, Всем! Хочу рассказать Вам историю из жизни моего автомобиля. За год эксплуатации авто в суровых Уральских условиях, а именно: грязе — солевые ванны в осенне-зимний период.

Мои ПТФ не выдержали такого издевательства — проржавели, отпотели, ну вообще перестали светить. Начал я задумываться об их замене.

Применяемость: ВАЗ 2110 и модификации; ВАЗ 2114, 2115. Преимущества новой фары:1. Улучшены светотехнические характеристики.

2. Повышена герметичность: улучшена защита от попадания пыли и влаги.

3. Повышена стойкость рассеивателя к термоперепаду. Сначала я подумал, что с такой инфой я далеко не уеду.

Реле задних противотуманных фар ваз 2114: расположение и устранение неисправностей

Но все таки взял листок и ручку и записал следующее: № по каталогу 202. 3743010 Лампа H1.

Заехав в первый магазин, попросил посмотреть ПТФ. Все было ок, все сходилось только вот они были под лампу H3 и на стекле не было буковки К (фирменная символика производителя). Поговорив с продавцом, пришли к выводу что это подделка.

При чем он сам мне об этом сказал, и еще дал совет, чтоб я смотрел внимательней и чтоб обязательно искал буковку К на стекле. По доброму попрощались и я поехал дальше.

Долго ездил по магазинам везде один самопал. Заехав в очередной крупный магазин, спросил про ПТФ, дали посмотреть и опять подделку, при чем продавец так усирался, доказывая мне, что это именно они, что походу сам уверовал в свои слова. Ну в общем ездил я ездил, искал да искал, везде один кал.

Сегодня на удачу решил сходит в АМК, у них там магазин Лада Деталь. Зашел, смотрю — лежат — пара. Попросил посмотреть.

Ну и наконец-то мои старания оправдались. Нашел именно оригинал. Дороговато правда 700 за штуку но зато 100% они.

И так, что же мы должны увидеть на фаре. 1) на стекле 202.37432012) на стекле буковка К

3) на стекле Е22 в кружочке (слева по середине)4) на стекле H1

5) через стекло должно быть видно четыре винта6) через стекло должно быть видно светорассеиватель

7) с обратной стороны ПТФ на светоотражателе должно быть выграверено 2110-3743010-02 (последние цифры могут отличаться — например — 01)8) с обратной стороны ПТФ на рамке 202.37439) регулятор наклона пучка должен быть выполнен в виде винта, а не САМОРЕЗА!

Ну собственно все. Не покупайте подделки, ведь радости от них никакой!

С учетом того, что головной свет на ВАЗ 2110 и других популярных моделях (например, ВАЗ 2114, 2115 и т.д.) не самый лучший, без противотуманок ездить в условиях плохой видимости достаточно сложно, утомительно и даже опасно. Само собой, если машина не имеет ПТФ с самого начала, то есть в заводской комплектации, в подобном случае многие водители устанавливают противотуманные фары на ВАЗ 2110 самостоятельно.

При этом основными проблемами считается необходимость подобрать туманки ВАЗ 2110, а также разобраться с тем, как подключить противотуманки

Далее мы рассмотрим, на что обратить внимание при выборе ПТФ ВАЗ, а также какие ПТФ 2110 будут лучшим решением

Recommendations

Comments 12

ссылочку не кинешь, буду признателен, пора менять ксен

Перейдите по видео на YOUTUBE, там под видео есть на них ссылочка

Первая ошибка покупки таких ламп это цоколь из пластика. От нагрева деформируется и лампа из-за этого провисает. Получается не ровная грань. У меня были такие же, тоже теперь в дальнем))) в ближнем стоят чуть другие но уже металлический цоколь

Понял, буду знать на будущее. Пока они стоят и не двигаются, хотя я ездил по очень разбитой дороге.

лампы говно.(нет граници, светят куда попало) ставил. в ближний не годится! выкидывать жалко в дальний пока поставил (хотя для дальнего они тоже шлак, ибо в даль не светят, но как + ближнему, и то на сухом асфальте только.) . черные пластмаски (переходник под н1 приклей на клей сразу! через не большое время разбалтываются и начинают падать . у мея фары бош, эти лампы закрываются крышкой без проблем (по крайне мери дальний ближний закрывать не пробывал так как сразу снял)

Не совсем согласен. Лампы хорошие, просто фары для них не совсем подходят. Я теперь ночью в дождь могу ездить без проблем — все видно. У меня у друга стоят похожие в линзе — граница есть. Просто нужна линза для таких ламп.

Похожие но не таки. Эти хлам.

Вы в праве иметь свое мнение. Для меня они отличные и светят довольно таки хорошо. У друга похожие — тоже с китая и за такую же цену.

С фарами надо будет что-то думать, как вариант линзы попробуй а то скорей всего будешь слепить встречу с такими лампами

Да, обязательно поищу варианты. Пока что опустил фары в самый низ — вроде нормально. Друг ехал на встречу мне, сказал что нормально.

Я когда выбирал себе что поставить фары кержач в одну поставил лэд в другую ксенон и сравнил визуально по свету ксенон мне больше понравился, а так это дело личное что кому нравится

Читать дальше: Предельные сроки эксплуатации транспортных средств закон

Вопреки многим негативным отзывам про диодные лампы в ближний свет, из любопытства заказал их себе. Лучше один раз испытать самому, чем сто раз услышать ) И как раз появился повод — перегорела галогенка в ближнем.

Выбор пал на бюджетные лампы H1 на COB-диодах с заявленной мощностью 33 Вт на лампу.

Забрал лампы и сразу пошел ставить.

Подъехал к забору, чтобы проверить границу. Фары нужно срочно поднимать, светят низко (

В целом светотеневая граница неплохая, как мне показалось, слепить не должно. По дороге на трассе никто не моргал дальним, уже радует )

На снежной белой дороге любые лампы светят неплохо ) На мокром асфальте не довелось проверить.

Т.к. у ламп есть радиатор, крышка фары не закрылась, пришлось доработать. Отрезал из универсального плинтуса подходящую полоску и вставил в крышку. Для фиксации крышки в блок-фаре закрепил плас, как на фото.

Колхоз, но держится нормально, радиатор теперь не будет засираться, и фара не должна потеть.

Теперь мои выводы. +:

— свет красивый, белый;

— потребляет меньше энергии, а значит аккумулятору меньше нагрузки;

— есть неплохая светотеневая граница (фара с линзой).

— не влезает под крышку, надо дорабатывать;

— с заявленной мощностью китайцы приврали, замерил — 26 ватт на лампу.

— по ощущениям освещают не лучше галогенок в 100 W. В дождь на мокром асфальте думаю будет еще хуже, время покажет.

В следующей записи расскажу, как поднимал фару, т.к. дорога освещалась метров на 15 в верхнем положении.

Добрый день, уважаемый читатель.

Автомобильная промышленность не стоит на месте, происходит постоянное совершенствование конструкции транспортных средств. Этот процесс затронул в том числе и световые приборы. На смену традиционным галогеновым лампочкам сначала пришли ксеноновые фары, а затем стали появляться еще более совершенные светодиодные лампы.

В настоящее время светодиодные фары устанавливаются в основном на дорогих моделях автомобилей, поэтому у многих автовладельцев возникает желание установить светодиоды самостоятельно. В этой статье будут рассмотрены штрафы за диодные лампочки в фарах, которые могут быть получены в разных ситуациях.

Какие противотуманки лучше на ВАЗ-2110

Внешне можно не заметить особой разницы между качественными фарами и «аналогами» неизвестного происхождения.

Сделать правильный выбор в этом случае очень тяжело, поскольку в продаже появилось огромное количество фар, разных по форме, по источнику света и цветовому спектру.

Также важно из какого материала изготовлен рассеиватель — стекло или поликарбонат. Поскольку ПТФ устанавливаются низко, хиленькие пластиковые корпуса долго не живут. А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку

А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку.

На стекле: центр фары и тип лампы.

Провода в защитной трубке.

Крепкие усики и экран лампы.

Регулировочный винт с мелкой резьбой и пружинкой.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.
