Как включить дальний свет на ваз-2114: фото и видео

Проверка работоспособности фар

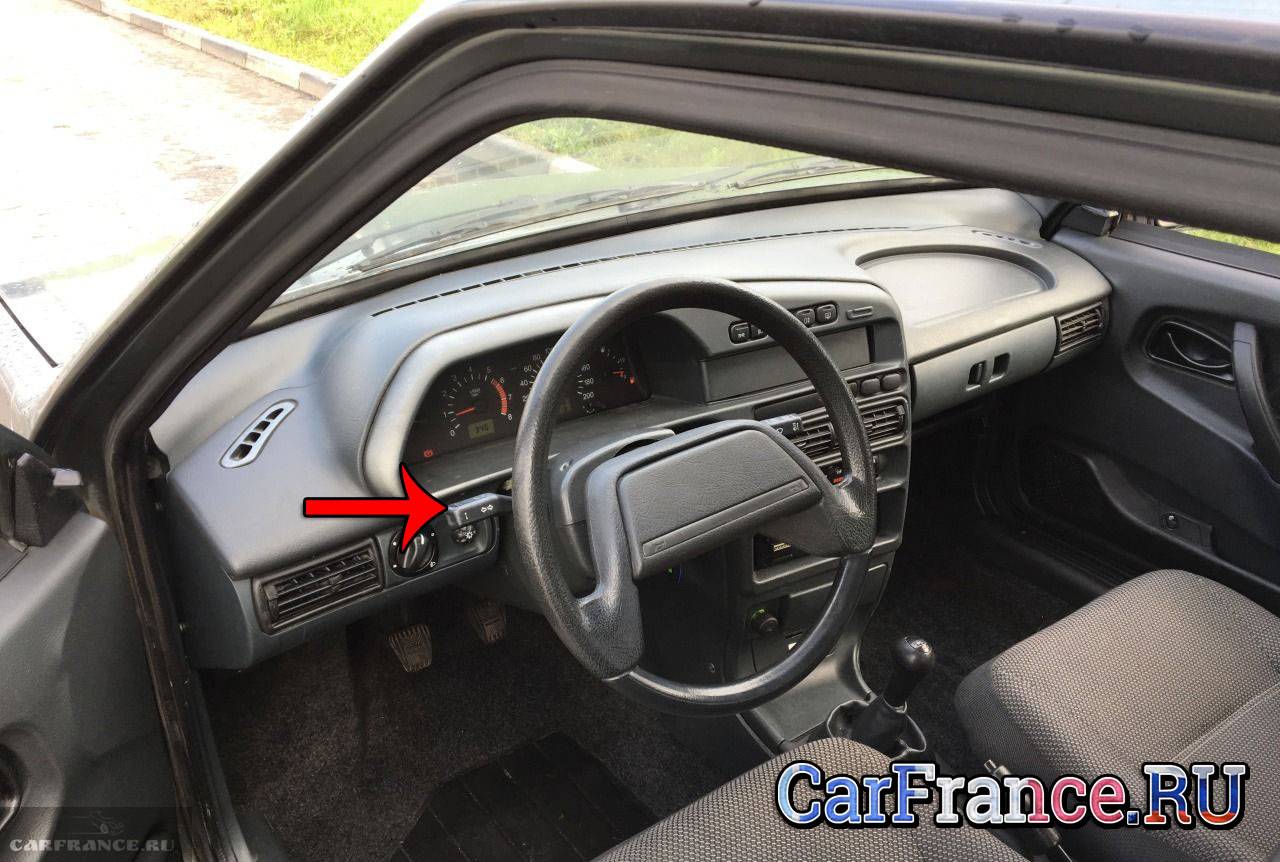

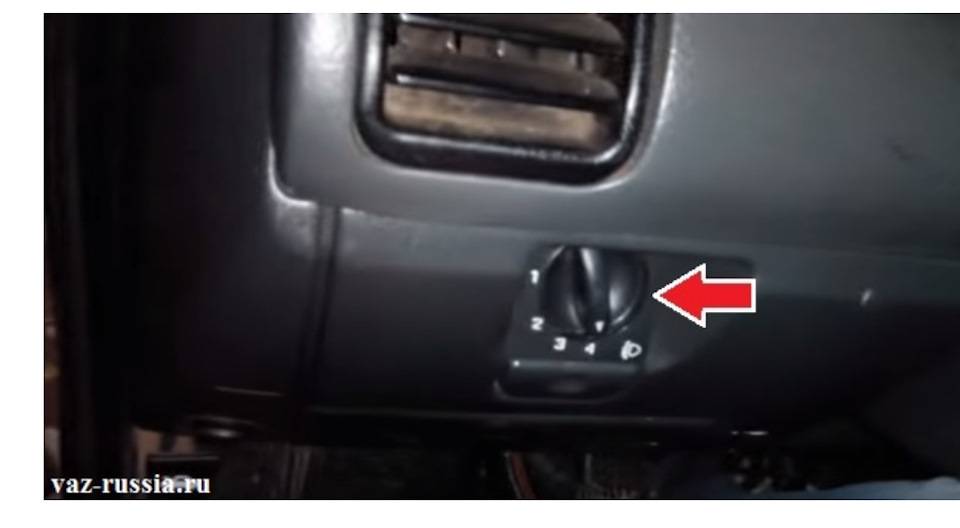

Включите свет фар на автомобиле, повернув рукоятку регулятора в положение Парк или Фары.
Проверьте работу ближнего света, который включается нажатием кнопки на рычаге поворота указателей поворота.
Убедитесь, что ближний свет равномерно освещает дорогу перед вами.
Проверьте работу дальнего света, нажав кнопку на рычаге поворота указателей поворота вперед. Дальний свет должен быть ярким и хорошо освещать дальнюю дорогу.
Если фары не работают, проверьте предохранители и лампы. Если лампы перегорели, замените их.
Если после замены ламп все еще не работают, возможно проблема в электрической системе автомобиля. Рекомендуется обратиться к специалисту для проведения диагностики.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Инструкция по регулировке фар ВАЗ 2114 своими руками

Создаем импровизированный экран

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Основной этап

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.

Регулировка фар

Регулировка фар таким образом, чтобы у Вас была достаточная видимость, и при этом Вы не слепили встречный транспорт, в домашних условиях – проблема. Не экономьте на собственной безопасности, и доверьте это дело профессионалам. И Вам спокойнее и комфортнее будет, и встречный водитель в душе Вас поблагодарит. Это без вариантов: при регулировке используют специальные стенды, так что не стоит искушать судьбу – отрегулируйте освещение в условиях станции, тем более – делать регулировку нужно не каждый день.

Ответственность за движение без освещения Хочу сказать, что Вас не должна смущать ответственность перед инспектором, Вас должна смущать собственная безопасность и комфорт – вот главный критерий.

А правила гласят вот что:

12.20 Нарушение правил пользования внешними световыми приборами, звуковыми сигналами, аварийной сигнализацией или знаком аварийной остановки: предупреждение или штраф 100 руб.

Безопасное движение по ночной дороге, во многом зависит от Вас. Правильная регулировка света, выбор режима – ближний/дальний, и внимательность – вот слагающие безопасной поездки. Отбросьте страхи и отправляйтесь в путь по ночной дороге – иногда это очень захватывающе.

В современном автомобиле установлены целых 8 разных световых приборов (есть ещё подсветка заднего номерного знака, но в данном случае она нам не интересна). И эти 7 световых приборов: фар, фонарей, противотуманок и прочего нам необходимо использовать по-разному в зависимости аж от 8 условий. Давайте перечислим световые приборы и условия их использования на 2021 год!

Итак, в автомобиле есть так называемые внешние световые приборы. К ним относятся:

фары: ближний свет;
фары: дальний свет;
задние фонари;
противотуманные фары (ПТФ);
задние противотуманные фонари;
габаритные огни;
дневные ходовые огни (ДХО).

А среди условий включения тех или иных световых приборов в ПДД существуют следующие:

светлое время суток;
тёмное время суток: освещённая дорога;
тёмное время суток: неосвещённая дорога;
условия недостаточной видимости;
стоящее/движущееся авто;
прицеп/буксируемое авто;
населённый/не населённый пункт.

Испугались? На самом деле не всё так страшно. Давайте узнаем, когда и в каких случаях нужно включать фары, противотуманные фары, дальний или ближний свет фар и габариты. Данные актуальны на 18 Октября 2021 года. Для удобства рассмотрим правила пользования светом автомобиля в зависимости от времени суток и других условий, и ответим на некоторые насущные вопросы. А в конце статьи приведём таблицу как простой способ запомнить, когда какие световые приборы необходимо включать на машине.

Ремонт и замена отдельных элементов

В этом случае необходим ключ на «10» и крестовая отвертка. Для начала аккуратно снимается клемма «минус» с аккумулятора и передний бампер. Только после этого Лада Приора готова к проведению работ:

отжать фиксатор;
отключить пучок проводов;
вывернуть винт бокового крепления фары на Приоре;
снять 4 фиксатора;
вывернуть болты-крепежи кожуха.

Установка новых осветительных элементов проходит в обратном порядке. Если проблемы возникли с задними фарами, то их демонтаж на Приоре осуществляется аналогичным способом. В некоторых случаях восстановить работоспособность осветительного элемента можно при помощи замены одной из частей. К примеру, если фара горит слабо, то необходимо заменить лампочку.

Для выполнения поставленной задачи понадобится промышленный фен. Работает он на расстоянии 2-4 см от поверхности фары. Продолжительность термического воздействия составляет 30 секунд. После того как промышленный фен включается, необходимо воздействовать по окружности на всю поверхность верхней крышки. Итогом проделанной работы станет оплавившийся герметик. Технических неисправностей он не вызывает, позволяя при этом аккуратно снять осветительный элемент на Приоре.

Совет

Для того , чтобы поездка на автомобиле со включенным дальним светом фар не доставляла никакого неудобства попутно следующим автомобилистам , свет необходимо выключать минимум за 150 — 200 метров до момента пересечения .

И так после покупки заметил, что не работает дальний свет, если на переключателе его включать “от себя”, а “на себя” работал. Решил поискать в интернете, выходит, что реле или предохранители, купил реле К8. Все стало работать отлично.

А теперь, на мой взгляд, эта информация будет полезна для новичков и юных автомехаников. Расшифровка блок предохранителей для ВАЗ 2114.

None 2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла; 4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников; 6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла; К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар; 10)F1-F20 – плавкие предохранители.

плавкие предохранителиНу заодно, чтобы не терять, на будущее дам расшифровку 2 блок, который находится слева со стороны пассажирских ног

вот он, родной:)Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ: 1 – Реле включения топливного насоса2 – реле включения электровентилятора радиатора охлаждения3- главное релеНа этом все, надеюсь, мой пост не был бессмысленным:) Цена вопроса: 45 ₽ Пробег: 49067 км

Как и многих, меня очень раздражает отсутствие индикация включения ближнего света в 2114. В кнопку я уже лампочку сделал, но, по-моему, это только лишь уравнивает вторую часть бедной сиамской кнопки по функционалу с другими, “полноценными” кнопками.

Вообще, если сравнивать методы включения ближнего и дальнего света и индикацию их работы в Самаре-2, они, как известно, кардинально различаются (прям глаза открыл ), и меня это сильно раздражает. Ближний — кнопка и все тут. Нажата, не нажата — **итесь сами. Дальний — и вам удобный подрулевой переключатель, и вам лампа на приборке — не приходится отвлекаться никуда “влево-вправо”, сразу видно, включен он или нет…Короче, задумался я об использовании одного из резервных мест под лампочку на приборке для того, чтобы встроить туда индикацию включения ближнего света. Место выбрал прямо над чеком — по-моему, это выглядит достаточно органично и ненавязчиво.

Полный размерПланируется, что это будет выглядеть примерно вот такВ моей версии приборной панели VDO там располагается красный “треугольник”, который, судя по схемам, не используется. В общем, он и не горел у меня никогда, но, глянув схему, лишний раз убедился, что так и должно быть :)Итак, с чем мы столкнемся на практике:Вывод приборной панели, отвечающий за треугольник, находится в красной колодке под номером 12.

Далее нужно подумать, откуда мы возьмем питание на эту лампу. Лично я взял за образец как раз дальний свет. Его лампочка, как видно на предпредыдущем изображении, запитывается с той же колодки, с соседнего вывода под номером 11.

Получается даже удобно и в каком-то плане символично)) На схеме — черно-зеленый провод. Этот провод идет в колодку монтажного блока X2 в 8 разъем.

Как можно заметить, запитывается эта синяя лампочка с предохранителя F14, который отвечает за левую “фару дальнего света”. На этой же картинке можно заметить, что у ближнего света имеется подобный разъем — X2 номер 7. Становится непонятно, почему ближнему свету тоже не сделали такую лампу изначально, но не суть…Идем дальше. На главной схеме электрооборудования, в колодке X2, после 6 разъема… находится разъем 8. Почему-то. Как дело обстоит на самом деле — нужно лезть и смотреть. Думаю, что все же там просто пустой разъем X2 7. В общем, подобные размышления у меня вылились в следующую схему:

Проложить нужно “всего один провод”. Ну и естественно, заменить как-то красный треугольник на зеленый ближний свет )) В общем, посмотрим, во что это выльется на практике, если конечно, не будет лень. Спасибо, что дочитали).

Как помыть колеса у коляски в квартире
Не работает стоп сигнал ауди 80 б3
Ниссан марч не реагирует на педаль газа
Как называется технология starline которая реализует проверку нахождения брелка в зоне действия
Как включить омыватель фар volvo xc70

Почему не горит лампочка ближнего света автомобиля: 4 причины!

Во-первых, в случае если не горит лампочка ближнего света при рабочем дальнем свете, нужно проверить, не перегорела ли она. При этом лампа может иметь две отдельные нити накаливания, одна из которых зажигает дальний свет, а другая — ближний. Поэтому ничего удивительно в том, что они могут включаться автономно друг от друга, нет.

Заменить галогенную лампу на фаре не составит труда, даже если вы не автоэлектрик. Рассмотрим простой алгоритм данной процедуры:

капот машины необходимо открыть и зафиксировать;
защитный кожух нужно снять с двух сторон фары;
контактную группу отключить;
пружинные фиксаторы снять;
извлечь перегоревшую лампочку;
поставить на ее место новую;
вернуть все снятые элементы на место.

Важно знать несколько правил работы с лампами:

необходимо обезжирить поверхность колбы перед установкой, иначе велик риск того, что лампа сразу же перегорит из-за загрязнений;
голыми руками работать со стеклянной колбой не рекомендуется. Это может привести к тому, что на ней останутся жировые следы, которые не удастся удалить, и лампа будет испорчена. Оптимальный вариант — использовать хлопковые перчатки, а если их нет под рукой, можно обернуть колбу тканью или салфеткой.

Сломался предохранитель

Это вторая распространенная причина, по которой не горит лампочка ближнего света одной из фар автомобиля. Рассмотрим, как самостоятельно устранить ее:

блок с предохранителями электрических цепей необходимо вскрыть;
если перегорел один из предохранителей, его нужно определить (обычно это несложно) с помощью схемы;
неисправный предохранитель нужно заменить на новый.

Уточним, что если на вашем автомобиле часто сгорают предохранители, нужно искать пробой в проводке. Тогда, с помощью специального прибора необходимо прозвонить провода, чтобы определить, где нарушена их целостность. Если самостоятельно сделать это невозможно, нужно обратиться к электрику, который сможет найти причину частых поломок. На самом деле это довольно серьезная проблема, при которой нельзя откладывать ремонт в долгий ящик, так как пробои в проводке могут привести к короткому замыканию и возгоранию машины.

Испортилась проводка

Что если лампочка ближнего света не горит из-за проблем с проводами? Тогда нужно провести проверку колодок, через которые подключено реле и блок предохранителей. Причина может быть в плохом соединении, либо могут окисляться контакты, что приводит к повышению силы тока, перегреву проводки и выходу из строя лампы. Для ремонта этой поломки нужно протянуть все крепления колодок, но перед этим не забыть зачистить все контакты абразивным материалом.

Помимо колодок, нужно проверить переключатель фар, так как контакты на нем также могут окислиться, либо в этом месте может быть плохое соединение. Любой опытный мастер начнет поиск причины неработающих фар именно с кнопки их включения, и только убедившись в том, что она исправно работает, продолжит поиски ответа на вопрос: «Почему не горят лапочки ближнего света?».

Нестандартные причины

Иногда фары не горят по очень необычным причинам. Например, у одного автолюбителя на Ниве перестал зажигаться ближний свет после демонтажа неисправных очистителей фар. Конечно, ему не сразу удалось определить, что поломка была вызвана его действиями. Но, как оказалось, ближний свет погас из-за отсутствия моторчиков, которые были необходимы для нормальной работы фар. Для решения проблемы владелец машины создал имитацию присутствия моторчиков, замкнув провода в местах, где они должны были бы стоять, только после этого проблема была решена.

Пример, приведенный выше, показывает, что если вы проверили и провода, и контакты, но лампочки ближнего света не горят, вспомните, какие в недавнем времени манипуляции вы проводили со своим авто. Возможно, после последней «прокачки» машины и появилась проблема. Ведь внося какие-либо изменения в конструкцию автомобиля, можно, автоматически, нарушить работу сложной системы его функционирования, спроектированной на заводе-изготовителе.

Если вы уверены, что ничего в машине не меняли, за помощью в ремонте фар нужно обратиться на станцию технического обслуживания. Ведь на поиск причины поломки можно потратить неопределенное количество времени и сил.

Знания о том, как найти причину неработающего ближнего света и устранить эту поломку самостоятельно, помогут и в обратной ситуации, когда не горит дальний свет, а ближний включается без затруднений. В этом случае, к перечисленным выше неполадкам добавляется неисправность подрулевого переключателя, из-за которого, кстати, может гореть только одна из фар. Лучшим решением при такой поломке будет его замена.

Полезные материалы про авто здесь:

Источник

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
Рулеткой замеряется высота лампы относительно асфальта.
Значение отмечается на стене горизонтальной линией.
Вертикальной полосой маркируется центр автомобиля.
От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
Для выявления центра луча используются места перехода в галки.
Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Заглушить двигатель автомобиля.
Включить ближний свет.
Выставить рычаг гидрокорректора фар в положение 0.
Открыть капот.
Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Нарушения в работе предохранителей, проводов и выключателя

Другая, не менее распространенная причина – перегорание предохранителя. Он находится в соответствующем блоке, расположенном под капотом, с левой стороны (по ходу автомобиля) ближе к лобовому стеклу. Откройте черную крышку и найдите нужный предохранитель – в ВАЗ2114 это F12 (правая фара) и F13 (левая фара). Оба предохранителя на 7,5 ампер. Чтобы убедиться в их целостности, поверните детали на свет: должны просматриваться целые нити. При их отсутствии предохранитель (предохранители) нужно заменить. Если эти элементы целые, а света по-прежнему нет, имеет смысл попутно проверить реле; оно обозначается, как К9. Нужно его вытащить и поставить заведомо исправную деталь (для проверки можно воспользоваться реле дальнего света К8).

Плохо подсоединенные или окисленные провода также могут служить причиной отсутствия света. Чтобы убедиться, что проводка исправна, можно отсоединить колодки и посмотреть на внутренние контакты: на них должен отсутствовать зеленый налет. Кстати, плохой или окисленный контакт может служить причиной постоянного перегорания предохранителя (такую же проблему вызывает короткое замыкание провода). Реже всего не горит ближний свет из-за неисправного кнопочного выключателя. Его можно просто вытащить и также заменить на заведомо исправный.

И так после покупки заметил, что не работает дальний свет, если на переключателе его включать «от себя», а «на себя» работал. Решил поискать в интернете, выходит, что реле или предохранители, купил реле К8. Все стало работать отлично.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Ну заодно, чтобы не терять, на будущее дам расшифровку 2 блок, который находится слева со стороны пассажирских ног

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

На этом все, надеюсь, мой пост не был бессмысленным:)

Наши автомобили спереди оснащены двумя блоками фар головного света, которые, в свою очередь, оснащены гидравлическим корректором уровня направления освещения.

Некоторые автомобили имеют в комплектации противотуманные фары, которые крепятся на нишах переднего бампера. «Задница» оснащена 2-мя комплектами комбинированных фонарей + диодный стоп сигнал на спойлере. Регистрационный номер освещают 2 фонаря, которые установлены в крышке багажника.

Абсолютно все владельцы samar сталкиваются с проблемами, связанными с оптикой, фарами, лампами. В этой статье мы приведём основные причины возникшей проблемы и поможем вам устранить её. Стоит отметить один интересный факт, у наших авто чаще всего не горит правый ближний свет фар. Почему так получается – загадки нашего автопрома.

Снятие крышки блокировки рычага

Если у вас возникла необходимость снять крышку блокировки рычага на ВАЗ 2114, следуйте инструкциям ниже:

Для начала вам понадобятся следующие инструменты:

Отвертка с плоским лезвием
Шуруповёрт или гаечный ключ

Шаг 2: Отключение аккумулятора

Перед началом работ необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий и поражения электрическим током. Откройте капот и отсоедините негативный провод аккумулятора, затянув гаечный ключ на гайке.

Шаг 3: Снятие крышки блокировки рычага

Теперь вы готовы начать снятие крышки блокировки рычага. Следуйте инструкциям ниже:

Снимите панель приборов, следуя указаниям в соответствующем руководстве.
Осмотрите рычаг блокировки

Вы увидите на нем крышку с крепежными винтами.
Используйте отвертку с плоским лезвием или шуруповёрт для откручивания крепежных винтов крышки.
Осторожно снимите крышку блокировки с рычага. Убедитесь, что вы не повредили провода или другие детали при снятии крышки.

Шаг 4: Проверка и монтаж

После того, как вы сняли крышку блокировки рычага, рекомендуется провести проверку всех проводов и деталей. Если все в порядке, установите новую крышку блокировки на рычаг и закрепите ее крепежными винтами.

Теперь вы знаете, как снять крышку блокировки рычага на ВАЗ 2114.

Какой свет использовать в тёмное время суток?

Тёмное время суток в ПДД определено как «промежуток времени от конца вечерних сумерек до начала утренних сумерек» (1.2 ПДД). Таким образом, в тёмное время суток входит полностью ночь, вечер от конца сумерек и утро до начала рассвета.

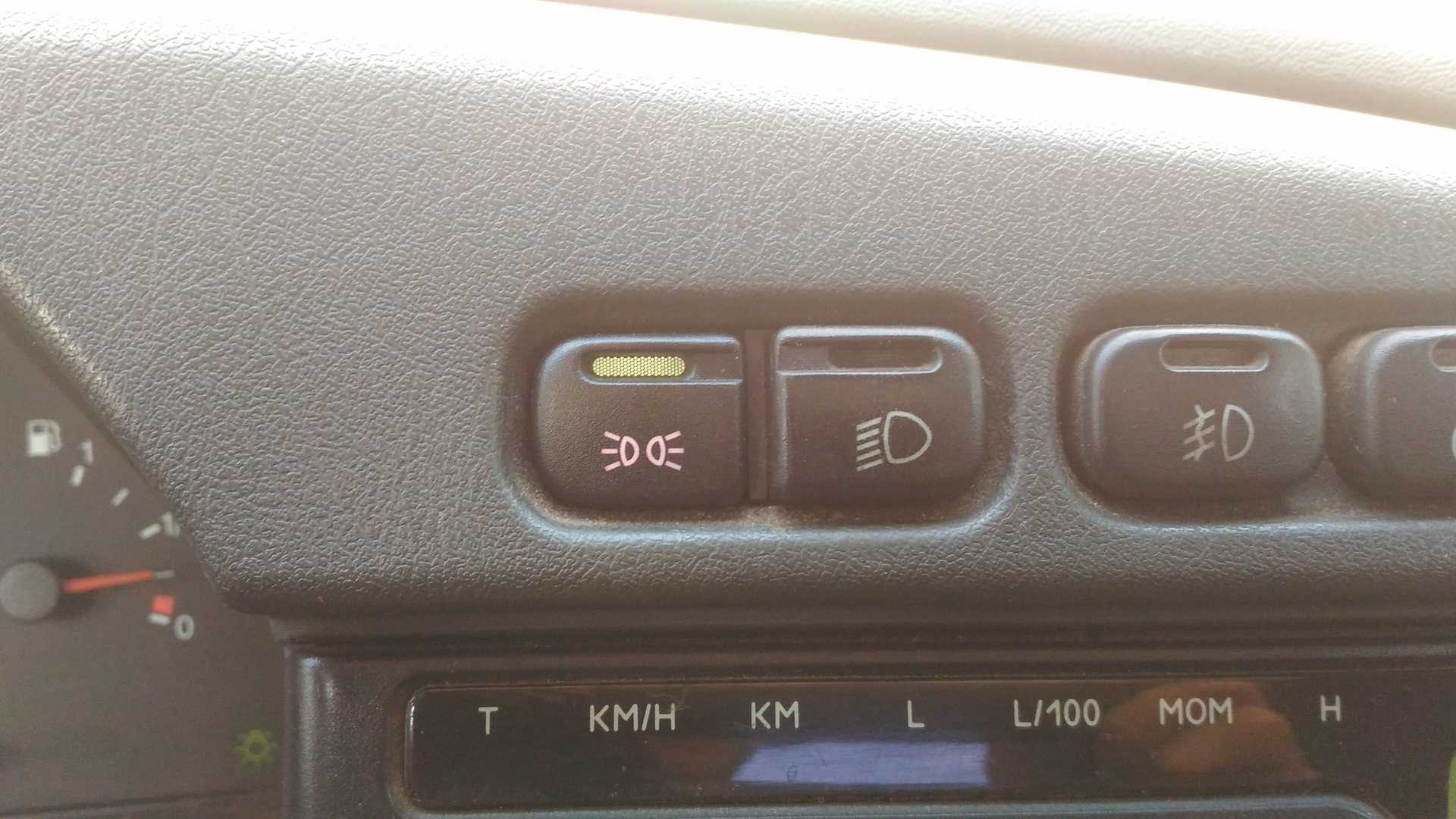

В тёмное время суток нужно включать:

ближний или дальний свет фар в движении (см. ниже в каких условиях нельзя использовать дальний свет);

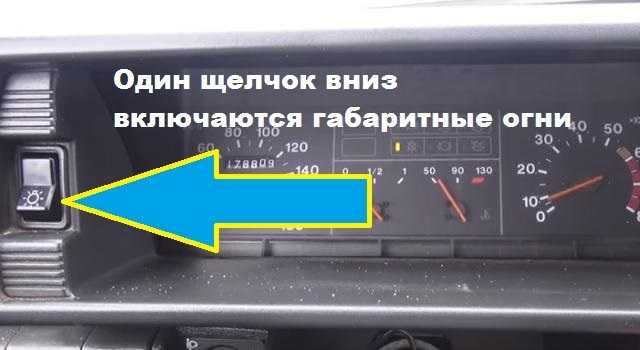

габаритные огни при остановке или стоянке на дороге, а также на прицепах и буксируемых автомобилях;
противотуманные фары — только на неосвещённых участках дорог и только совместно с ближним или дальним светом фар.

Также в тёмное время суток можно включать при наличии специальную фару-прожектор при условии движения вне населённого пункта и при отсутствии встречных автомобилей.

В тёмное время суток запрещено использовать:

дальний свет фар: в населённых пунктах, если дорога освещена,
если встречный транспорт ближе 150 метров до Вас или даже если дальше и при этом моргает Вам фарами,
в любых других случаях, когда есть возможность ослепить водителей (именно водителей, а не пешеходов) встречных и попутных машин;

противотуманные фары — на освещённых дорогах или на неосвещённых без ближнего или дальнего света фар;
дневные ходовые огни;
задние противотуманные фонари.
