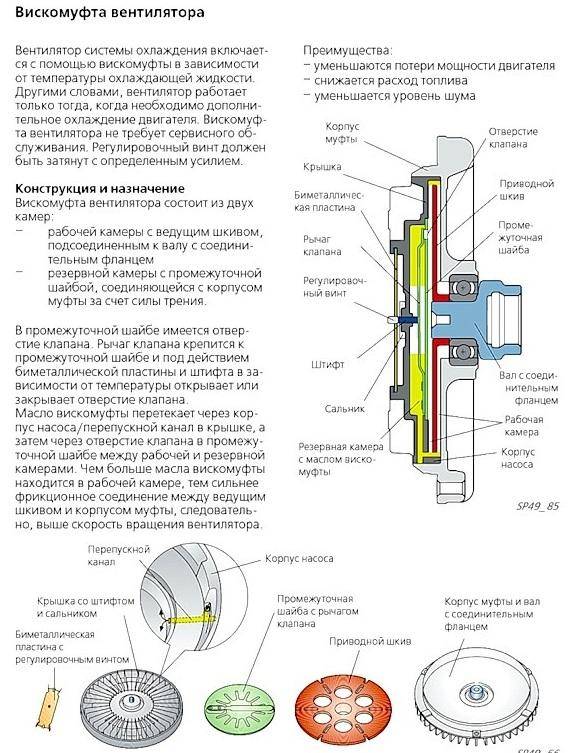

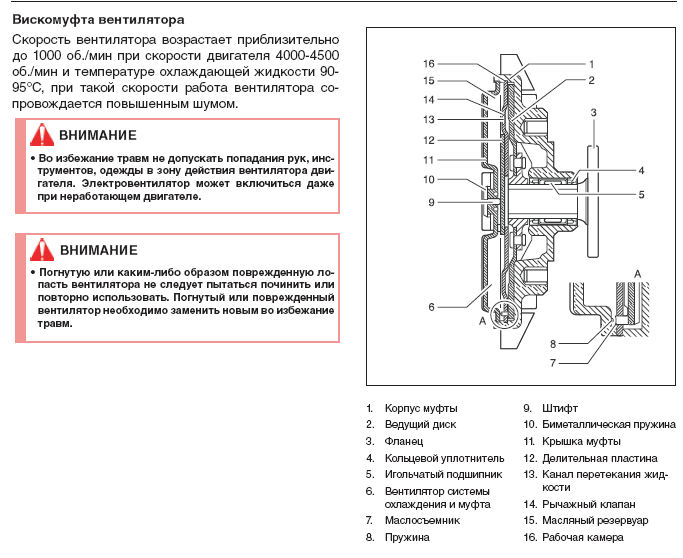

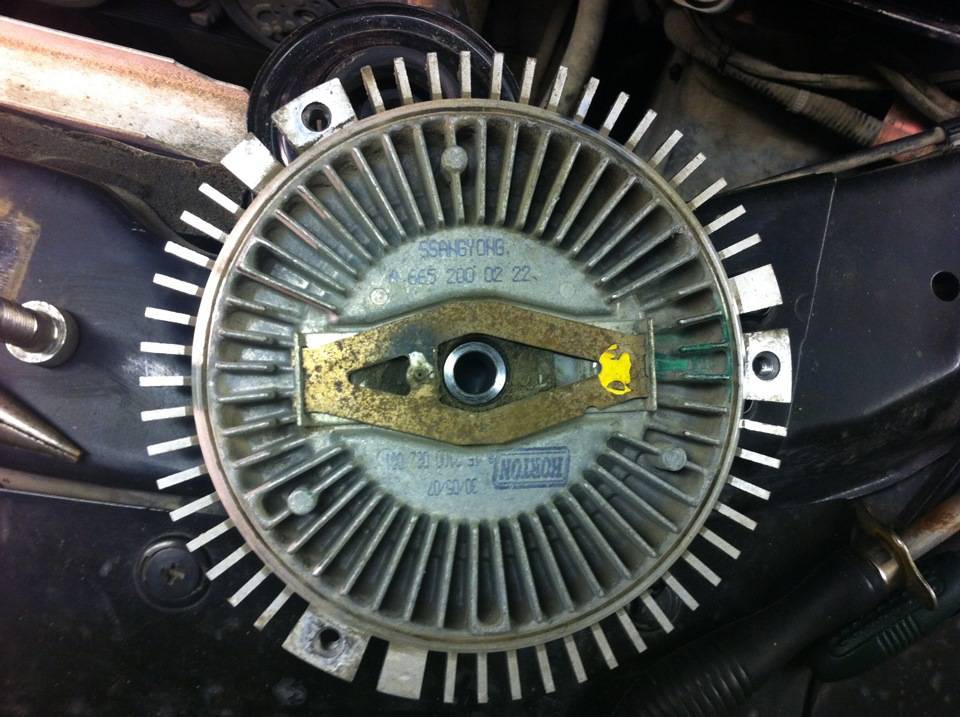

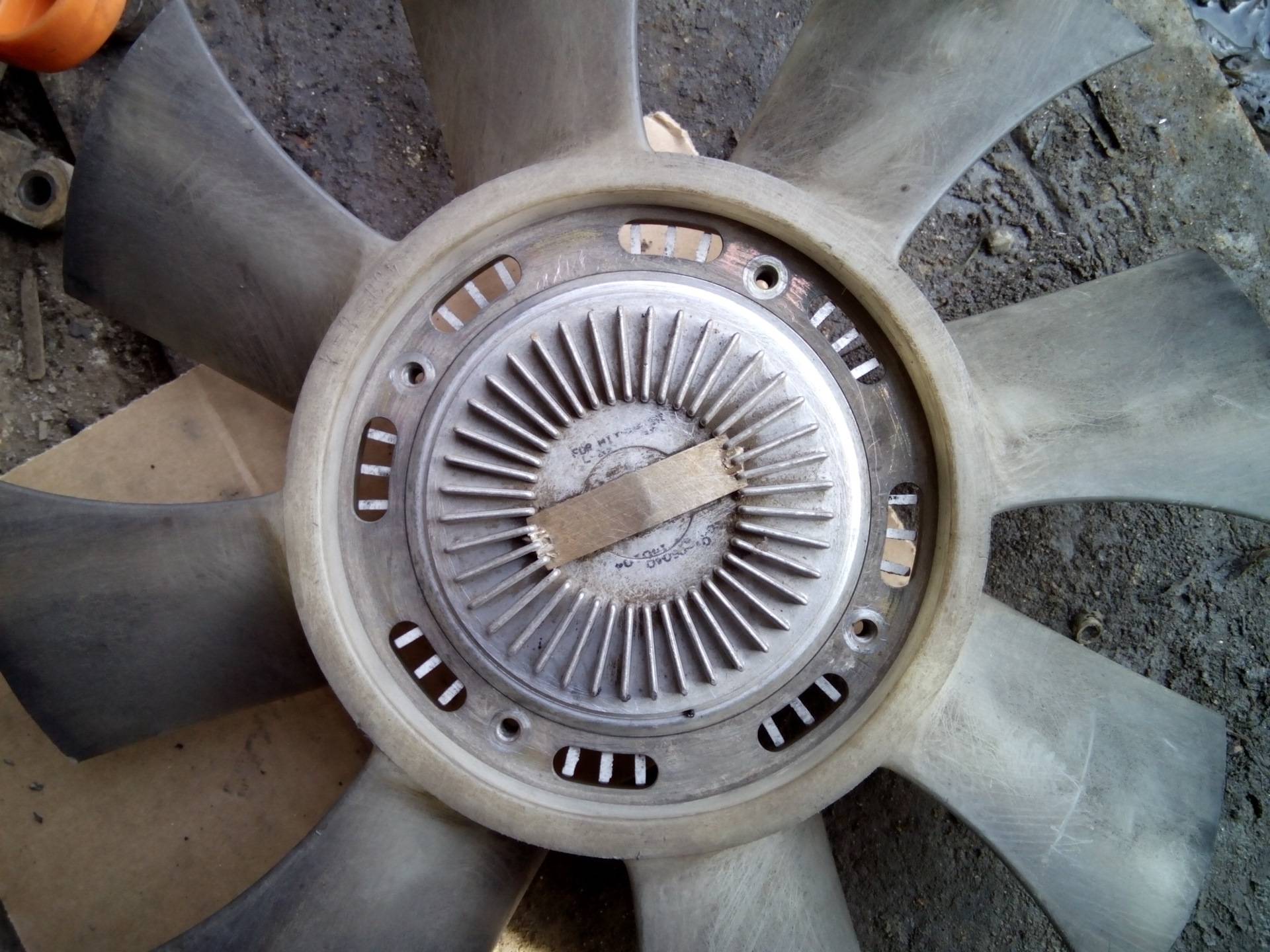

Принцип работы вискомуфты вентилятора

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Вискомуфта вентилятора охлаждения: где находится и как работает

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Замена сальников коленвала ЗМЗ-409 УАЗ Патриот

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

Снимаем ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала.

Снимаем ремень привода генератора (см. «Как заменить ремень генератора УАЗ Патриота»).

Выкручиваем шесть болтов крепления шкива

Снимаем шкив со ступицы коленчатого вала

Откручиваем болт крепления ступицы шкива коленчатого вала и спрессовываем ее двумя монтажными лопатками

Для того чтобы зафиксировать коленчатый вал от проворачивания, включите пятую передачу и затормозите автомобиль стояночным тормозом.

Иногда шкив напрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником.

Поддеваем сальник отверткой и вынимаем его

Заполните полость нового сальника между рабочей кромкой и пыльником смазкой Литол-24 и запрессуйте сальник в переднюю крышку рабочей кромкой внутрь

Для запрессовки сальника можно использовать старую манжету

Установите на место ремень привода генератора и отрегулируйте его натяжение.

Про электровентилятор

Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:

• Перестанет перегреваться двигатель в пробках.
• Вы можете принудительно включить электровентиляторы на полную мощность в любой момент, даже стоя на месте, либо запрограммировать их включение по температуре.
• Электровентилятор не будет отнимать мощность у мотора.
• Можно установить сразу два электровентилятора для надежности, если один из них сломается или его будет недостаточно для нормального охлаждения — его роль будет выполнять другой.
• Открывается доступ к роликам и ремням.

С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.

Процесс установки

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

• термореле;
• несколько метров кабеля с толстым сечением;
• железная вставка в патрубок термостата для термореле;
• датчик температуры.

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Вязкостная муфта является механическим устройством, передающим вращающий момент с использованием особой вязкой жидкости. Зная, как проверить вискомуфту вентилятора охлаждения, вполне можно самостоятельно определить причину её некорректного функционирования, после чего решить вопрос о целесообразности проведения и объёме ремонтных работ.

Уаз патриот — замена вискомуфты электровентиляторами

В системе охлаждения двигателя УАЗ Патриот присутствует такой элемент, как «вискомуфта» или, как еще иногда её называют, «гидромуфта» — на которой расположен вентилятор. Она необходима для защиты от перегрева и включается в работу только в том случае, когда температура двигателя начинает выходить за пределы рабочей.

Вискомуфта на УАЗ Патриот устроена таким образом, что она соединена с коленчатым валом двигателя не жетско, а через специальные диски, между которыми находится рабочая жидкость. При запуске холодного мотра вискомуфта крутится с очень малой скоростью, гораздо меньшей, нежели количество оборотов двигателя.

Затем, по мере прогрева мотора, металлическая пластина в передней части вискомуфты нагревается от радиатора и выгибается наружу, чем освобождает специальный шарик, закрывающий отверстие во внутреннем диске. Получается — рабочей жидкости больше некуда деваться и она остается между дисками.

Рабочая жидкость применяется специальная, так называемая «дилатантная», на основе силикона. При нагревании и перемешивании она расширяется и становится больше похожа на густой клей. Далее, скорость вращения вентилятора растет, чтобы в конечном итоге сравняться со скоростью вращения коленвала. Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием.

Процесс установки

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Размеры самодельного экрана, чтобы точно нигде ничего не задевало о кузов

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Также подходят следующие электровентиляторы: «Termal 404615S» — аналоги: «Nissens 85616», «Sat ST-DTW1-201-0». Электровентилятор от «Волги» или «ВАЗ 2110». В некоторых случаях изготавливать самодельный экран не нужно, все встает на «родные» крепления. В случае с «Termal 404615S» ничего переделывать не придется.

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

• термореле;
• несколько метров кабеля с толстым сечением;
• железная вставка в патрубок термостата для термореле;
• датчик температуры.

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Принцип работы вискомуфты

Работа вязкостной муфты построена на простых принципах, один из которых заложен в ее названии: передача крутящего момента от ротора корпусу обеспечивается за счет вязкости рабочей жидкости. А управление муфтой обеспечивается двумя чувствительными элементами — биметаллической спиральной пружиной и биметаллической пластиной. При изменении температуры биметаллическая пружина раскручивается и скручивается, обеспечивая поворот закрепленной на штифте биметаллической пластины. В свою очередь, биметаллическая пластина при изменении температуры изгибается или выпрямляется, открывая и закрывая каналы.

Когда двигатель холодный (сразу после запуска), вискомуфта имеет низкую температуру, пружина имеет минимальную длину, биметаллическая пластина прижата к делительной пластине, и впускные каналы закрыты. При этом ротор муфты свободно вращается, и за счет центробежных сил и зубьев на торце удерживает рабочую жидкость в резервуаре. Таким образом, рабочие камеры остаются пустыми, и крутящий момент от ротора на корпус не передается. Хотя и в этом случае вентилятор вращается с невысокой скоростью, так как существует некоторое трение в подшипниках.

При нагреве двигателя за счет продуваемого через радиатор набегающего потока воздуха нагревается и муфта. При нагреве биметаллическая пружина раскручивается и поворачивает биметаллическую пластину, которая сдвигается и открывает один впускной канал — рабочая жидкость поступает в переднюю рабочую камеру. За счет вязкости жидкости между ротором и пластиной возникает «вязкое трение», крутящий момент частично передается от ротора на корпус, и вентилятор начинает вращаться. Скорость вращения вентилятора зависит от нагрева двигателя, так как чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При значительном нагреве двигателя происходит изгибание биметаллической пластины, в результате чего открывается второй впускной канал, через него рабочая жидкость поступает во вторую рабочую камеру, силы трения между ротором и делительными пластинами возрастают, и крутящий момент с минимальными потерями передается на крыльчатку вентилятора. При максимальном открытии впускных каналов вентилятор вращается примерно с той же частотой, что и шкив водяного насоса.

При охлаждении двигателя происходят обратные процессы: сначала в исходное положение возвращается биметаллическая пластина, закрывая один впускной канал, а затем пластина поворачивается и закрывает второй канал.

После полной остановки двигателя рабочая жидкость стекает в нижнюю часть резервуаров и рабочих камер, что является определенной проблемой: при последующем пуске мотора рабочая жидкость не сможет сразу покинуть рабочие камеры, вентилятор начнет вращаться, что будет мешать нормальному прогреву мотора. Эту проблему решает наличие заднего резервуара большого объема, который расположен чуть ниже уровня рабочих камер. При остановке двигателя рабочая жидкость стекает в этот резервуар и практически не занимает объем рабочих камер, поэтому при последующем пуске двигателя вентилятор будет вращаться с незначительной скоростью, не мешая прогреву.

В качестве рабочей жидкости сегодня используются специальные составы на силиконовой основе. Такие составы обладают интересным эффектом (который называется дилатантным) — их вязкость резко возрастает при высокой скорости деформации сдвига. То есть, находясь в резервуаре, такая жидкость ведет себя, как обычная смазка, но стоит ей попасть в рабочую камеру между движущимися пластинами, как ее вязкость увеличивается. Именно это свойство дилатантных жидкостей и сделало возможным само существование вязкостных муфт.

Конкретно в гидромуфтах отечественных и большинства иностранных автомобилей используется специальная полиметилсилоксановая жидкость ПМС–10000 (ТУ 6–02–737–78). Эта жидкость продается, поэтому существует возможность проводить самостоятельный ремонт и обслуживание вискомуфт.

Таким образом, вязкостная муфта работает в автоматическом режиме, обеспечивая изменение скорости вращения вентилятора в зависимости от изменения температуры двигателя, не прибегая к сложным датчикам, не затрачивая электроэнергию, и не требуя вмешательства водителя. Это очень удобно и эффективно, что и обусловило широкое распространение вискомуфт на автомобилях УАЗ.

Как резать диффузор вентилятора?

Как резать диффузор вентилятора?

Сообщение korobkov » Пт мар 09, 2012 17:46

Сообщение Макашев М.К. » Пт мар 09, 2012 19:18

Сообщение luchsergey » Пт мар 09, 2012 19:18

болгаркой на снятом сегмент снизу чтоб вынался без снятия виски.

токо потом я всеравно и виску и резаный диффузор выкинул.предварительно прикинуть наскоко виска торчит,тк этот вырез прилично убивает эфективность вискиного пропеллера.

Сообщение TRUCKER » Пт мар 09, 2012 20:20

Сообщение poLevoz » Пт мар 09, 2012 20:32

Сообщение Volodya » Вс мар 11, 2012 08:37

Сообщение Patriot.ru » Ср мар 14, 2012 09:18

Сообщение luchsergey » Ср мар 14, 2012 09:30

Сообщение Volodya » Ср мар 14, 2012 18:15

Сообщение luchsergey » Ср мар 14, 2012 18:36

Сообщение tihonya63 » Ср мар 14, 2012 18:52

Сообщение luchsergey » Ср мар 14, 2012 19:53

Сообщение vladikor14 » Ср авг 07, 2013 07:57

Плюсы и минусы вискомуфты

Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.

Помимо этого, есть и другие минусы:

• Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
• Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
• Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
• Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.
• Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.

• Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
• Ставится на УАЗ Патриот с завода, поэтому вам не придется ничего дорабатывать в случае её замены.
• Не создает нагрузку на электрическую часть автомобиля.

Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.

Важные аспекты при установке новой вентиляционной пластинки на мотор автомобиля УАЗ Патриот

Этот раздел представляет некоторые ключевые моменты, которые следует учитывать при монтаже свежей вентиляционной пластины на двигатель УАЗ Патриот. Данные рекомендации позволят обеспечить правильную работу вентиляционной системы двигателя и повысить эффективность охлаждения.

Выбор исходной пластины

Перед установкой новой вентиляционной пластины на мотор УАЗ Патриот, следует тщательно выбрать качественный и подходящий размером экземпляр. Оригинальные детали или сертифицированные аналоги гарантируют совместимость и требуемые характеристики работы

Важно учесть марку и модель двигателя, чтобы избежать непредвиденных проблем при установке и эксплуатации

Корректная установка пластины

При установке новой вентиляционной пластины необходимо следовать инструкциям производителя и использовать правильные инструменты. Устанавливайте пластину с учетом ее ориентации и правильной ориентации механизма вентиляции. Тщательно проверьте герметичность установки и обеспечьте надежное крепление без зазоров или неправильного прилегания.

Важные факторы при установке вентиляционной пластины	Синонимы
Выбор подходящей пластины	Подбор соответствующего экземпляра
Правильная ориентация пластины	Корректное расположение
Проверка герметичности установки	Контроль за герметичностью монтажа
Надежное крепление без зазоров	Безлюфтовое крепление

УАЗ Patriot Patrick Lim › Бортжурнал › Вискомуфта? Давай до свидания! Или к чему доводит замена обводных роликов

Всем привет! Во время откатки прошивки почувствовал тяжесть руля и звук сигнализации приборки, остановился, даже без малейшего удивления вытащил ремень и направился в сторону гаража.В гараже меня уже ждали три ролика. Ждал этого момента с покупки Патрика и вод на 11 тысячи км дождался, навернулся верхний обводной ролик.

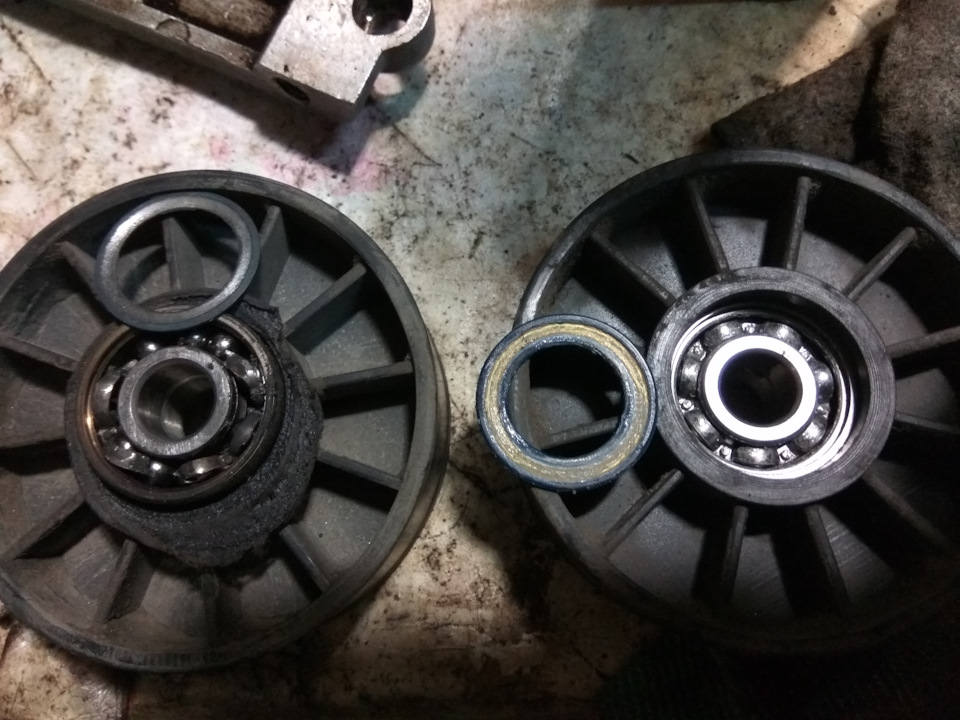

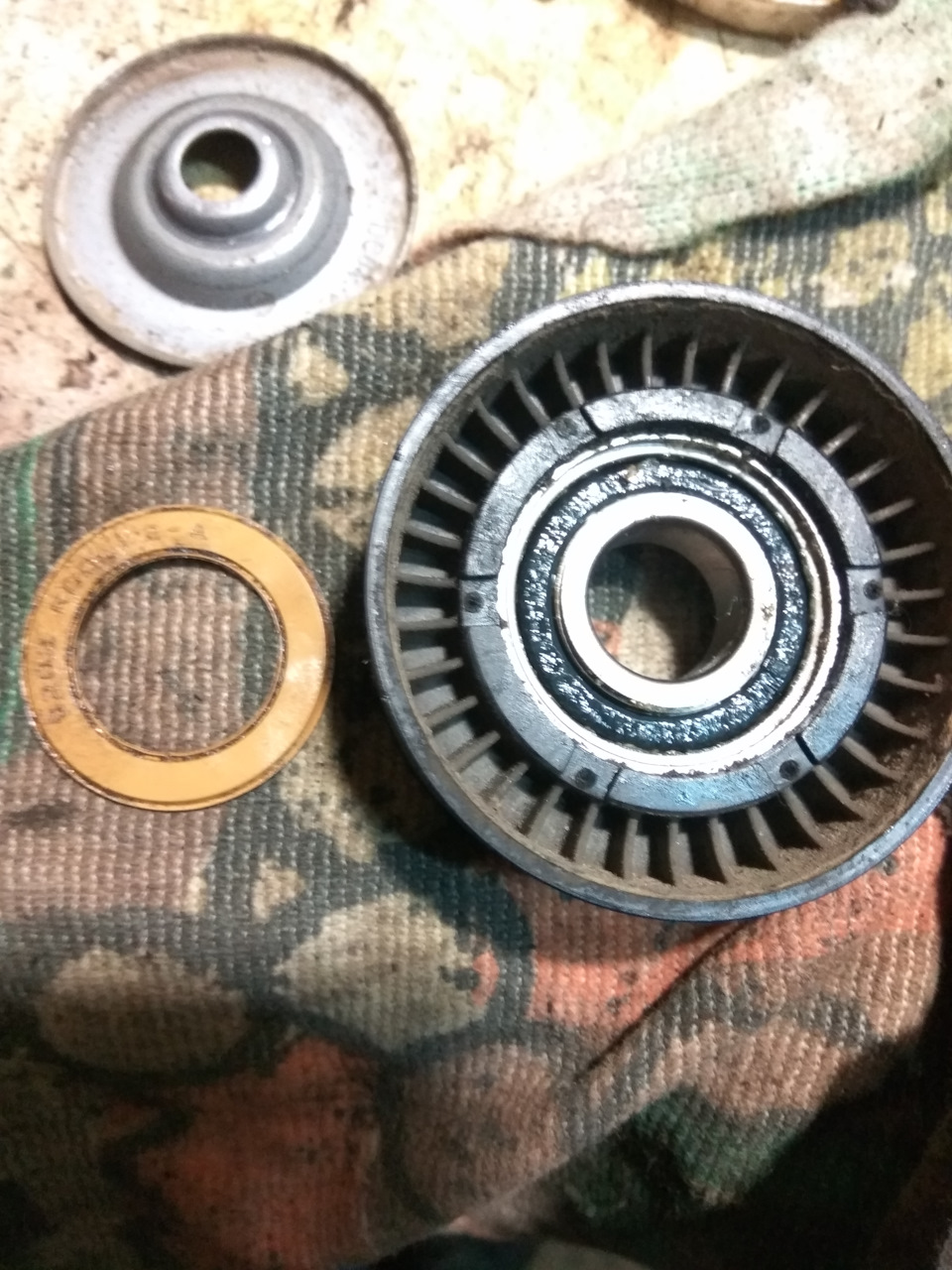

В сохранивщееся ролики закинул смазки и положил в ЗИП.

Перед долгожданной заменой мне предстояла познакомится с еще одним ключевым устройством Патрика — Вискомуфтой. Не смотря на цензуру, расскажу как проходило знакомство: эта падла ни в какую не хотела откручиваться. Насмотрелся роликов, начитался мануалов, обточил ключ, одел ремень и пытался им держать шкив, пытался зафиксировать отверткой, но виска явно не хотела покидать своё место жительства.Вообще она мне долго не давала покоя мысль о надобности данного узла в Патрике, знаете, как то поднадоел звук взлетающего вертолета (а покрутить двигатель до 6 тысяч я люблю, да) и продолжительные прогревы с утречка. Так вот, такие недовольства и мысли о таком прекрасном снятии подтолкнули меня на избавление Патрика от этой детали.Что было сделано:-так как не смог открутить виску от шкифа, снял её нафиг вместе с передней крышкой

-На разборке купил б/у крышку от 406го — 500 руб-Купил ремень Bosch 1 987 947 820 — 561 руб

-Поменял все три ролика на INA 531 0759 10 и 531 0760 10 (покупал их почти полтора года назад — Итого 1300 р)

Заводка… и тишина! Я не думал что Патрик может так тихо работать!Поехал на работу, постоял час в пробке. Штатный один вентилятор выставил на 92 включение 89 выключение. Маловат он конечно, включается частенько, но зимой в минус -6 его в принципе хватает.Созрел план по поводу компенсации вентиляторов под капотом: задействую второй выход от ЭБУ под спарку штатных вентиляторов закрепленных позади радиатора. Тот вентилятор что сейчас стоит перед радиатором оставлю для кондея/резерв при критических температурах. Прошивка позволит мне настроить данные вещи легко.Пока идея остановилась на покупке двух пропеллеров (обычные уазовские, только два), скоро установка. Посмотрим как они будут справляться, думаю не хуже виски будет летом.

Идею снятия вынашивал долго, в основном интересно описано про вискомуфту ТУТ

Опишу плюсы и минусы из ссылки:Минусы вискомуфты-Нестабильность температуры двигателя, которая меняется в зависимости от оборотов коленчатого вала.-Нагрузка на двигатель.-Затрудненный доступ к роликам и ремням.-Нет возможности принудительного включения вентилятора охлаждения двигателя.-Непостоянная частота вращения вентилятора. Возможен отрыв лопастей вентилятора, который чреват пробиванием радиатора. В результате возникает необходимость замены радиатора и установки нового вентилятора.От себя добавлю:-Постоянный ШУМ, увеличивающийся с оборотами. Идешь на обгон и такое чувство что сейчас с боков вылезут два крыла и можно взлетать-Так же высокая нагрузка на переднюю крышку, которая держится на четырех винтиках и двух болтиках. У меня на волге и с обычной крышкой эти винтики раскручиваются, а тут такая колебательная нагрузка. Ну и многие пишут что течь крышки клапанной связана именно с этим-Неудобства при ремонте — слишком много занимает места вентилятор вискомуфты и диффузор-Плюс ко всему не уверен что она давала полностью прогреться двигателю, а отсюда повышенный расход и уменьшение ресурса

Ну и теперь что осталось после модернизации:
