Проверка модуля зажигания ваз 2114 мультиметром

Как проверить на исправность вводные провода

Нередко проблемы возникают из-за отсутствия питания модуля. Чтобы прозвонить проводку, необходимо использовать мультиметр, который нужно перевести в положение вольтметра перед началом работы. Никакая предварительная подготовка в этом случае не требуется. Машину лучше поставить в хорошо освещенном месте, открыть и зафиксировать капот. Следовать простой инструкции:

Автомобиль должен быть заглушен, а зажигание выключено. В первую очередь отсоединить колодку проводов, отжав фиксатор отверткой или другим подходящим предметом. Она стягивается с умеренным усилием.
Один щуп устройства нужно прижать к контакту с маркировкой «А», второй пустить на массу (любой открытый металл на кузове машины). Главное, чтобы контакт был хорошим, иначе снять показания не получится.
Далее нужно попросить помощника, чтобы он запустил стартер на несколько секунд, машина не заведется со снятой колодкой, но показатели снять можно. Во время вращения стартера напряжение должно составлять 12 В, могут быть отклонения, но небольшие.
Другие контакты проверить таким же образом, поочередно меняя положение щупа с вольтметра. Масса может быть на одном месте.

Если напряжения нет или оно намного меньше нормы, нужно проверить несколько основных элементов. Работа несложная и занимает буквально несколько минут, так как неисправности обычно типичные и возникают в одних и тех же местах:

Заменить предохранитель. Найти его можно по схеме под крышкой отсека или же по инструкции к автомобилю. За модуль зажигания отвечает элемент номиналом 7,5 А, ставить нужно такой же. Даже если внешний вид предохранителя нормальный, лучше поменять его, так как контакты могут быть окислены или повреждение малозаметное, но при этом существенно влияющее на работу.
Проверить все соединения проводки: от вибраций контакты могут ослабиться или отойти, а от влаги они нередко окисляются. В первом случае нужно поплотнее надеть фишки или зажать гаечки, во втором – снять концевики и зачистить их от окислов, после чего нанести специальный состав для контактов и поставить все на место.
Если и там все в порядке, то, скорее всего, виной повреждение или обрыв провода. Нужно протестировать каждую жилу по порядку, чтобы найти проблемный участок. При устранении неисправности в дороге можно сделать скрутку и замотать ее изолентой, но лучше менять провода, чтобы они были цельными от начала и до конца.

Модуль зажигания в ВАЗ 2114 и в других подобных моделях проверить несложно с помощью простейшего мультиметра. Это занимает немного времени и позволяет точно определить неисправность. Узел расположен удобно, к нему хороший доступ, поэтому при необходимости замены работу выполнять несложно. Главное – не забыть снять клемму аккумулятора перед началом, чтобы исключить любые проблемы.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

После этого закрывают заднюю крышку и проверяют его работоспособность. При положительном результате ремонта его снова нужно открыть и заполнить внутренность силиконом.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Замена модуля своими руками

Это самый распространённый способ проверки модуля зажигания. Популярность он получил из-за низкого качества отечественной продукции. Опытные водители всегда имеют один блок про запас. Невысокая цена детали делает этот метод доступным для каждого водителя. Единственное, что нужно при этом учесть, так это удостоверьтесь в полной исправности подменённой детали.

Проверка с помощью тестера

Для проведения этой операции нужен специальный прибор — тестер. Для считывания показателей его необходимо включить в режиме измерения сопротивления. Устройство подключаем на пары высоковольтных выходов модуля 1 и 4 и между 2 и 3 цилиндрами. Полученные показатели должны быть идентичными для всех пар, оптимальное значение равно 5,4 кОм.

Механический способ (шевеление модуля)

Этот способ не требует какого-либо оборудования или запасной детали. Включите двигатель на холостом ходу. После этого пошевелите аккуратно колодку, а затем сам модуль. Выполняйте процедуру бережно, чтобы не отключить контакты. Если в процессе выполнения этих манипуляций работа двигателя практически не изменяется, то вероятной причиной неисправности является плохой контакт. Эта неполадка является одной из самых простых и её можно исправить всего лишь за несколько минут.

Ремонт контактов

Модуль зажигания представляет собой достаточно простой механизм, в состав которого входят: катушка (в зависимости от модели, их может быть несколько), контакты, провода и плата. Среди всех этих элементов отремонтировать можно только контактные соединения. Все остальные детали не подлежат ремонту.

Предварительно модуль необходимо демонтировать. С помощью отвёртки снимите алюминиевую пластину. Это действие открывает доступ к внутренностям. Чтобы выполнить все операции правильно, нужно в интернете найти схему модели вашего модуля управления. Данная процедура является достаточно простой, однако, она не пользуется большой популярностью из-за дешевизны детали.

Назначение

Модуль зажигания применяется для образования искры и служит своего рода повышающим трансформатором, который поднимаем напряжение с 12 до 40 000 Вольт. Такое высокое напряжение необходимо для образования мощной искры в камере сгорания и эффективного воспламенения топливной смеси.

Существует автомобиль Лада Супер авто построенный на базе 2114 с мотором от Приоры, в таком двигателе отсутствует модуль зажигания, а вместо него применяется индивидуальная катушка зажигания, которая устанавливается на каждый цилиндр.

Модуль зажигания в отличие от ИКЗ отвечает сразу за 4 цилиндра.

Замена модуля зажигания 2114

Как проверить

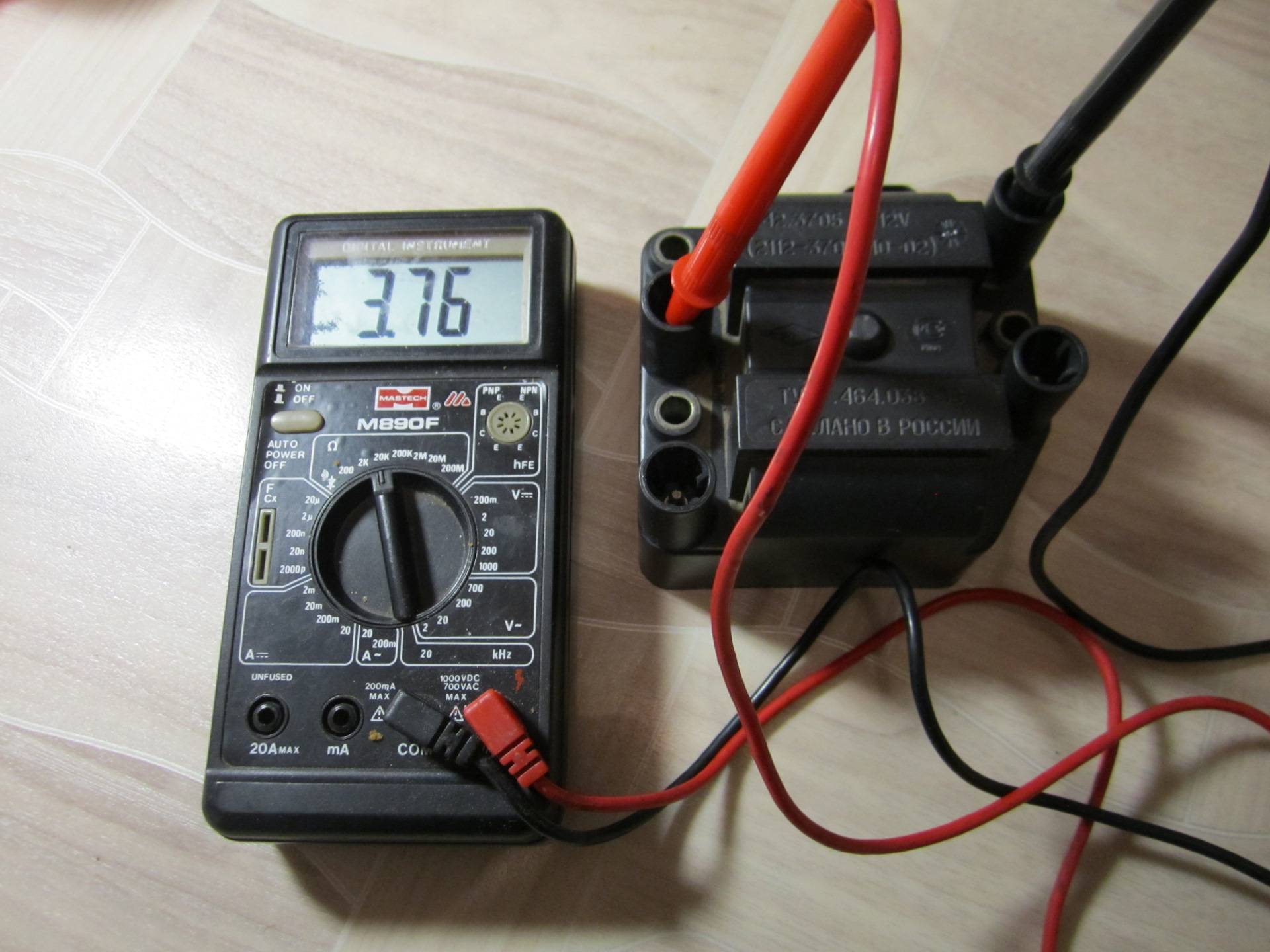

Сопротивление между 1 и 4, 2 и 3 кантактами не должно превышать 5,8 кОм, Отыскав у себя дома мультиметр

Мультиметр

отправился к машине снял модуль зажигания открутив 3 болта и стал мерить сопротивление … и тут выяснилось что модуль давно пора на замену просится …

Сопротивление между 1 и 4

Сопротивление между 2 и 3

Ужаснувшись поставив модуль обратно поехал магазин. По приезду в магазин предложили на выбор 2 катушки одна из них российского производства а другая фирмы бош Германия разница в цене была чуть больше 1000 рублей…На тот момент проблемы с финансами были вот и пришлось купить что по дешевле

Поставив новый модуль на место машина просто зашептала (от удовольствия сделал кругов 3 вокруг района)

Из чего состоит модуль зажигания

Модуль зажигания, встроенный в ВАЗ-2114, состоит из 2-х трансформаторов высокой мощности и таких же 2-х контролирующих блоков на электронной основе. Одна сторона изделия предполагает сразу 4 выхода, они отвечают за подключение свечей. Для сохранности в первозданном виде конструктивных компонентов и их защиты производителем предусмотрено пластиковое покрытие. Вес всей конструкции слегка превышает 1 кг.

Свечи, подходящие к двигателю, фиксируются вместе с модулем зажигания путем проведения высоковольтной проводки. Управляет процессом устройство под названием «контроллер». Сначала он снимает показатели работы конструкции, затем анализирует их и, наконец, решает, что следует изменить для достижения оптимальной деятельности – скорость вращения коленвала, температуру, которой достигла охлаждающая жидкость в ВАЗ-2114 или нагрузку на двигатель.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Проверка модуля поэтапно

Чтобы должным образом проверить данную деталь, следует знать ее конструкцию. Этот модуль включает в себя пару трансформаторов высоковольтного типа и несколько специальных электронных блоков управления. На одной стороне детали предусмотрены, как правило, две пары выходов, служащих для подсоединения свечей. Фактически все элементы конструкции изолированы надежным корпусом, выполненным из пластика. В целом, модуль весит не более одного килограмма. Таким образом, механизм подключается к свечам мотора при использовании высоковольтных проводов. Что же касается управления, то эта функция принадлежит контроллеру. Он действует, опираясь на показатели скорости коленвала, нагрузки мотора, температуры и на многое другое. Как правило, такие современные механизмы системы зажигания могут работать в температурных условиях диапазона от сорока градусов мороза до ста тридцати градусов тепла.

Проверка модуля зажигания предусматривает несколько основных этапов, и я советую придерживаться именно такой последовательности во избежание возникновения лишних проблем. Если при активной работе мотора зажигание характерно пропусками, то причиной могут быть проблемные высоковольтные провода или же полный выход модуля из строя. Для проверочных работ необходим мультиметр, при помощи которого измеряется сопротивление.

Этап первый: замыкание обмотки на массу

Первый этап проверки не отнимет у вас много времени, это я вам гарантирую. Просто необходимо подключить все должным образом. В первую очередь, на приборе следует выставить показатель прибора в соответственное положение, в котором и будет измеряться сопротивление. После подсоединяем один из контактных выводов мультиметра к центральному контакту, размещенному на катушке, а второй – на массу.

В некоторых случаях мультиметр может показывать бесконечность, но это свидетельствует об отсутствии замыкания, что тоже хорошо. Также значение бесконечности может говорить об отсутствии реакции подключения омметра. Под бесконечностью имеется в виду, к примеру, единица, которую вначале показал прибор, и он вновь ее показал во время прозвона. И вот первый этап проверки завершен, так что переходим к следующему.

Этап второй: проверка наличия обрыва первичных цепей модуля

Здесь уже необходима несколько иная последовательность действий. Подключаем провода измерительного прибора непосредственно к контактам нашего механизма, находящиеся на его краях (левый и правый). В случае статичности показателей (если показатели не изменились после вышеописанных действий) можно утверждать, что в цепи образовался обрыв. Это означает, что замена модуля в таком случае неизбежна.

В принципе, обрыв появляется из-за слишком длительного пребывания системы зажигания в жестких условиях эксплуатации. Я настоятельно рекомендую регулярно проводить полный осмотр автомобиля, если несобственными силами, то обращаясь в качественный и проверенный автосервис. В противном случае неисправности его систем будут заставать вас врасплох.

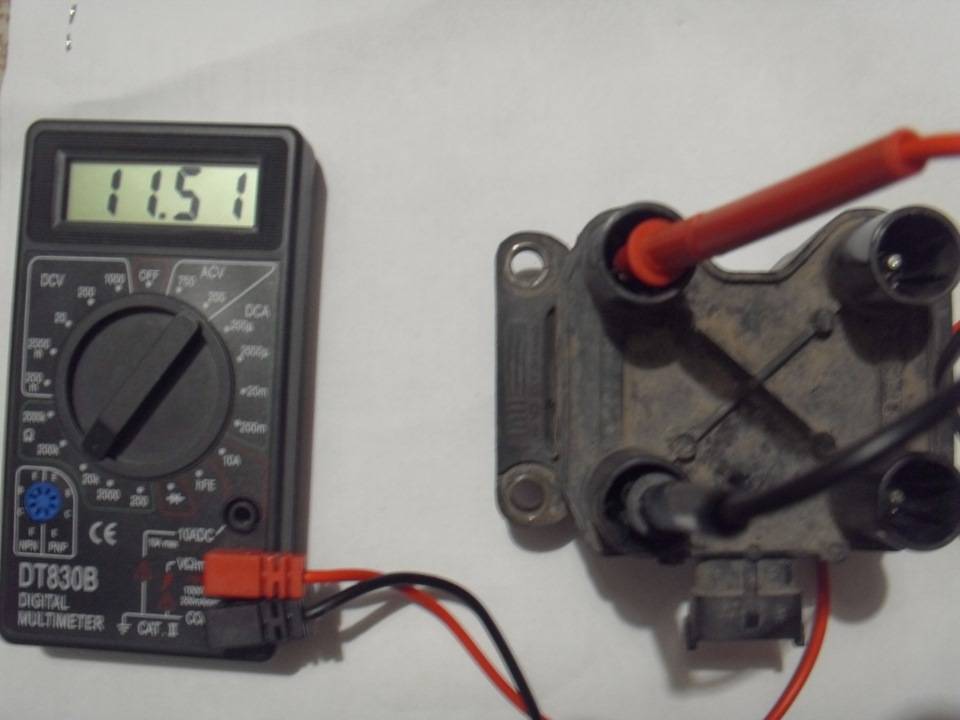

Этап третий: диагностика вторичных обмоток модуля

На данном этапе нужно повернуть механизм таким образом, чтобы выводы проводов высоковольтного типа «смотрели» на вас. После этого нужно подключить провода измерительного прибора к выходам первого цилиндра и четвертого. Только тогда подключаем их ко второму и третьему цилиндру. Если показатели омметра вновь неизменны, значит наш механизм неработоспособный.

Исправляется это его заменой.

Понятное дело, что полная диагностика модуля возможна только тогда, когда он снят. Для того чтобы отсоединить ее от автомобиля нужен простой шестигранник и несколько минут свободного времени. В целом, если вы будете знать, как проверить модуль зажигания, появляется возможность сохранить некоторые денежные средства, ведь, в таком случае, нет надобности обращаться в автосервис. Все же, нужно знать некоторые нюансы такой диагностики.

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

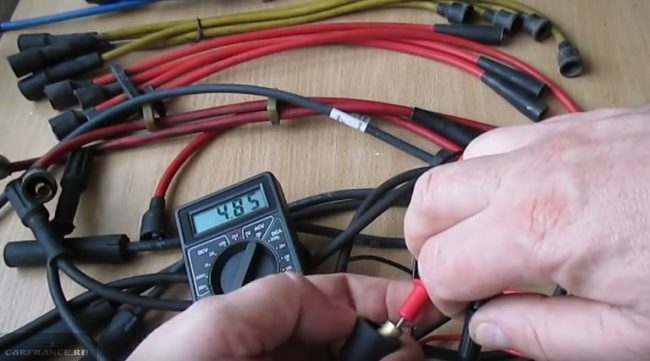

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

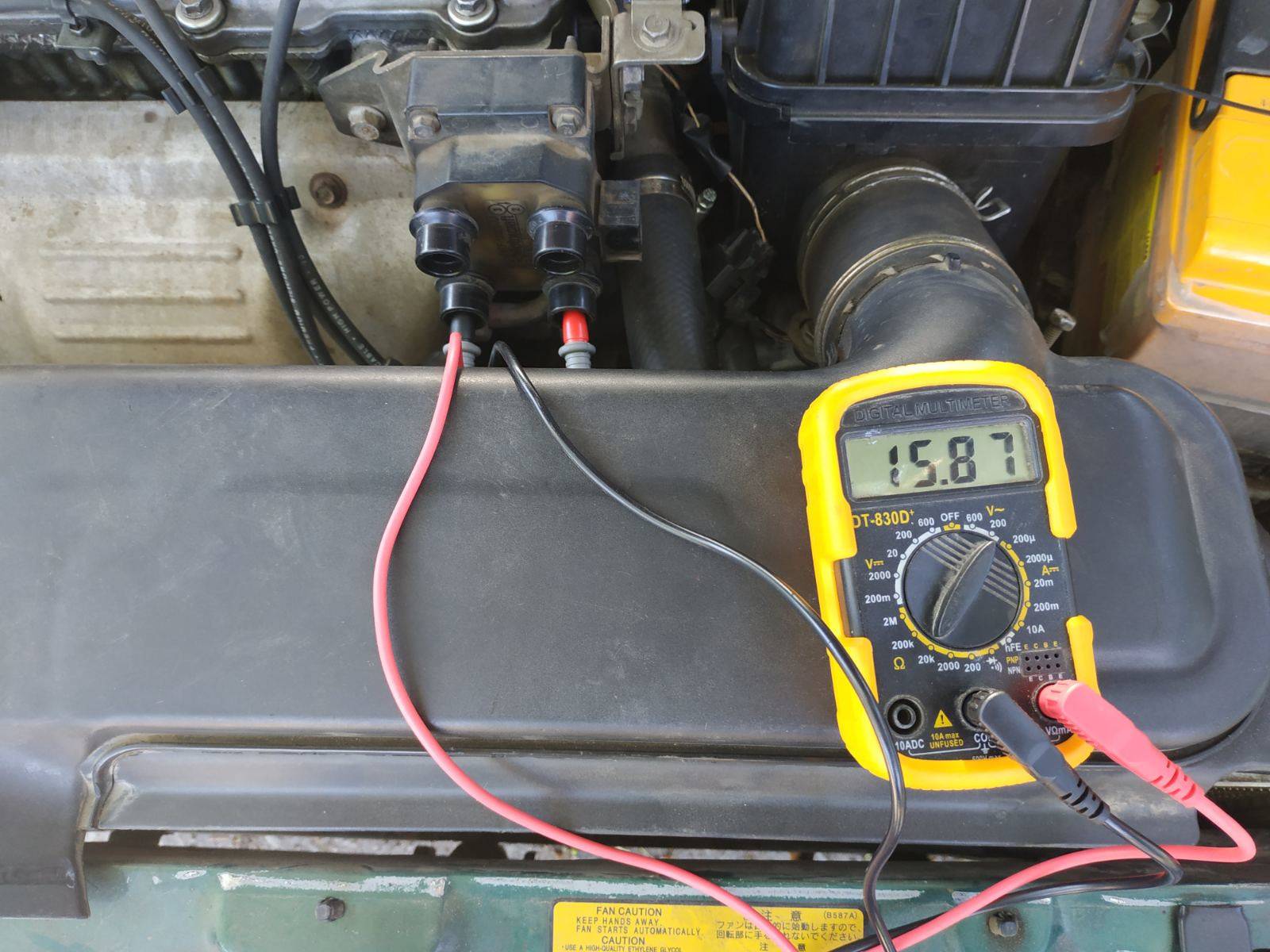

Проверка модуля зажигания по высоковольтной цепи на обрыв. Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.
Последний, традиционный способ проверки любого устройства — постучать, подёргать, пошевелить. Как бы это нелепо не звучало, иногда после такой просьбы модуль оживает. По крайней мере, его хватит, чтобы доехать до ближайшего автомагазина и купить новый модуль, который стоит в пределах 2-2,2 тысячи рублей.

Установка

Устанавливается модуль строго в обратном порядке демонтажа

При этом важно учесть три правила

После установки модуля посмотрите на поверхность устройства. На нем указаны цифры от 1 до 4. Это обозначения номеров цилиндров.
На концах высоковольтников расположены аналогичные цифры — от 1 до 4. Они служат ориентиром для того, чтобы определить, какой высоковольтник к какому гнезду на модуле подключается.
Никаких экспериментов. Все подключается строго в соответствии с отметками — 1 к 1, 2 ко 2 и так далее.

На деле замена модуля зажигания на ВАЗ 2114 реализуется достаточно легко. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, выполняйте проверку устройства прежде чем тратить деньги и менять его на новое. Не факт, что виновником проблем с вашим авто будет именно модуль, на который вы грешите.

Данная таблица позволит вам проверить, правильно ли подключены провода от модуля зажигания к цилиндрам.

№ цилиндра	Подключение
1 цилиндр	Центральный нижний выход
2 цилиндр	Левый выход
3 цилиндр	Верхний выход
4 цилиндр	Правый выход

Загрузка …

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы

Прочие причины

Если после проверки модуля зажигания автомобиля ВАЗ-2114 инжекторного типа не было выявлено неисправности, то стоит обратить внимание на поломки или неправильную работу смежных устройств

Блок управления силовым агрегатом. Бывает, что после короткого замыкания электрической цепи, ЭБУ теряет внутренние настройки. Для возобновления работоспособности требуется отсоединить клемму «+» от аккумуляторной батареи и снова ее соединить. ЭБУ войдет во временную перезагрузку, и возможно, восстановится работа модуля. Также стоит провести профессиональную диагностику бортовой сети.
Датчик положения коленчатого вала. Важный источник импульсных сигналов. Его данные влияют на раздачу напряжения от ЭБУ на второстепенные устройства. Необходимо проверить работоспособность этого элемента, его проводки, защитного предохранителя. При необходимости заменить неисправные детали.
Датчик Холла. Это устройство отвечает за распределения импульсов. Сигналы образуются за счет контактного соединения во время вращения штока устройства. Любые отклонения в подаче сигналов, сказываются на работе модуля зажигания.
Генератор. Высокий ток заряда этого механизма часто приводит к полному выгоранию вторичной обмотки МЗ. Первой неисправностью может стать неисправность предохранителя. При обнаружении подобной проблемы, стоит проверить величину приходящего с генератора напряжения.

Система, в которую входит датчик Холла, ДПКВ и модуль зажигания, работает за счет подсчета положения коленчатого вала. Именно так достигается точный порядок такта искры на цилиндрах.

Отсутствие контакта с «массой». Подобное возникает при недостаточном натяжении 3 болтов крепления прибора. Периодическое пропадание контакта приводит к разрыву цепи. Вновь появившееся соприкосновение является причиной разряда тока большей силы. Это приводит к внутреннему прогоранию вторичной обмотки катушек.
Отсутствие контакта на колпачках свечей. Плохое соединение приводит к дрожанию контакта, часто высоковольтные провода вылетают и замыкают на «массу». Это приводит к повреждению разрядного контактора МЗ.
Плохой контакт или окисление на клеммах аккумулятора. Также приводит к кратковременному, но мощному разряду первичной обмотки.
Свечной зазор. Завод изготовитель устанавливает фиксированную величину свечного зазора. Максимальная величина для свечей, установленных на инжекторные двигатели, может составлять 1.3 мм. Большой зазор приводит к пробитию искры на корпус. Искра просто отклоняется в сторону. Маленький размер зазора может привести к пробою высоковольтных проводов, или самой катушки зажигания. Высокое напряжение импульсного тока просто разряжается обратно в цепь.

Многие автолюбители пытаются разбирать и самостоятельно ремонтировать модули зажигания. При должных знаниях в электронике, отремонтировать можно только регулятор разряда. Катушки придется перематывать. Но основная сложность, заключается в последующей герметизации и изоляции катушек индуктивности. Любые оставшиеся трещины станут причиной пробоя и выхода из строя. Лучше приобрести и заменить МЗ точным аналогом.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем , которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

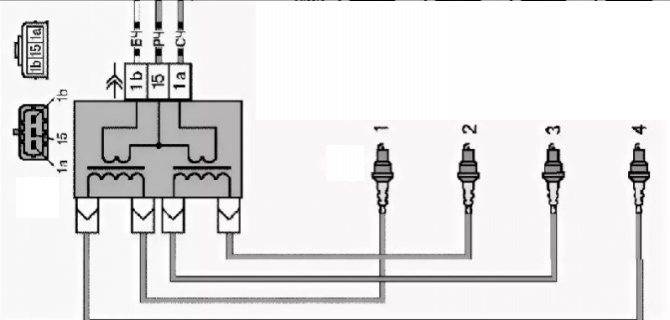

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.
