Проверяем модуль зажигания на инжекторной 16-ти клапанной ваз-2110

Всё что МЫ знаем о модуле зажигания (МЗ) 2112

После написания поста о применении конденсаторов в цепи питания модуля зажигания встал вопрос от уважаемых подписчиков о надёжности системы, расчётах, думах.

Я собрал информацию о данной детали системы зажигания со всех просторов всемирной паутины и решил разложить логически «по полкам», расставить, так сказать, все точки над «И».Ещё будут врезки собственные, из опыта использования данной детали и сжигания нескольких штук.Да…Да сжигания, так как Я имею автомобиль, а не автомобиль имеет…, но а если БЗДЫК обзовём ЭТО платным обучением.

Собственно к теме…

1. Внешний вид.

Модуль 2112
2.Каталожный номер.

2112-3705010.

3.Для чего служит?

Модуль создаёт искру на свечах при помощи высокого напряжения, который генерирует из низкого.Свечи же в свою очередь воспламеняют бензо-воздушную смесь в цилиндрах, причём в строго определённый момент времени.Искра подаётся в цилиндры попарно, методом «холостой искры».Это значит, что искрообразование происходит одновременно в двух «горшках»-в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).Именно «холостая» искра на работу двигателя и его характеристики влияния не оказывает.Такой принцип «пшик…пшик и бух» называется попарно-параллельным.

4.Устройство.

Он состоит из двух катушек с замкнутым магнитопроводом (для 1-4 и 2-3 цилиндров) и двухканального коммутатора в едином корпусе, отсюда и название «МОДУЛЬ».

Теперь детально:

О катушках. От сечения проволоки и качества изоляции (лакировки)в первичной и вторичной обмотках зависит их мощность и надёжность.Некоторые производители используют «тонкую» проволоку или снижают количество витков и как следствие перегорание обмотки, а там и бесконечное сопротивление.От качества изоляции (лакировки) наше пресловутое КЗ. За таким параметром катушек как ВРЕМЯ НАКОПЛЕНИЯ ЭНЕРГИИ следит ЭБУ.Как?Да всё просто задано в прошивке.

Не поленился выдернул прошивку с блока. «На пальцах»-Увеличиваем время накопления-катушка греется и сгорает, уменьшаем-падает энергия искры.

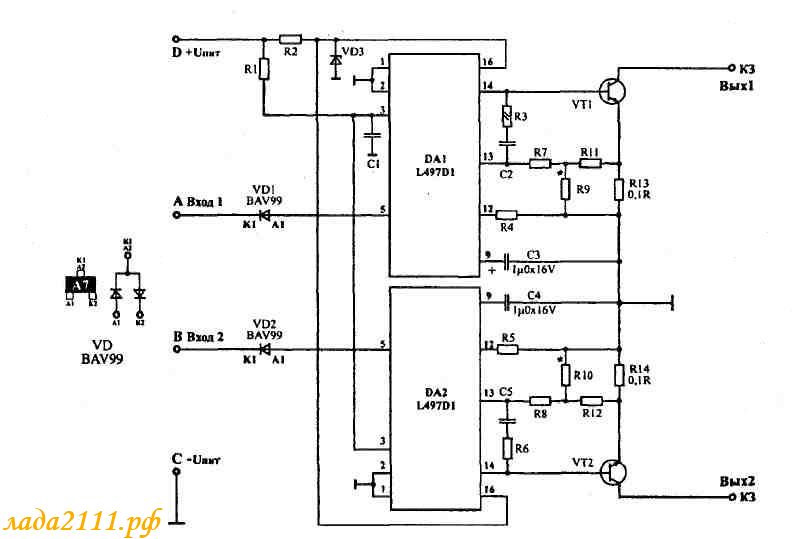

О двухканальном коммутаторе. Состоит он виде микрух L497D1 и силовых транзисторов BU931. Смотрим Datasheet на L497D1-это DC/DC импульсный преобразователь, причём понижающий.Другими словами напряжение на выходе зависит от напряжения на входе.Из характеристик видно, что напряжение на выходе равно от 3,3V до 50V и 1,5A по току, да ещё и 300кГц частотой.А каково напряжение на входе?»Переводчик» нах не нужен-чёрно по белому от 8 до 55V. Ответ на первую «какаську» получен-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ. Смотрим на вторую составляющую BU931.Datasheet. Как известно транзистор-это электронный включатель-выключатель, малым током коммутирует высокий.Из Datasheet-а видно напряжение коммутации до 400V и 15A.А вот напряжение «насыщения», когда транзистор открывается начинается от 5V. Ответ на вторую «какаську»-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ.5.Схемы.

6.Производители. Отечественные и Китай++. Импортные-выделю качественные-HUCO, TESLA, BREMI, AT Programm.7.Чем проверить на работоспособность? а)мультиметром. Проверяется только вторичная обмотка на предмет КЗ или на сопротивление.Должно быть около 5,4 кОм.Хотя встречаются так называемые «бодрые» с 3,4 кОм фирмы СОАТЭ. б)Стендом ЦНТ-СПМЗ-3 Как? Ответы в моём БЖ. в)Осциллографом. Это уже «для гурманов»8.ТТХ. За этим обратимся на оф.сайт фирмы скажем СОАТЭ. Они подходят для моторов «сток» или «около сток».9.Недостатки. а)Не ремонтопригоден, хотя под вопросом, но всё же. б)Применена пайка по алюминию, отсюда его и чертовская ненадёжность. в)из «Б» вытекает-Боится высоких температур. г)Не выдерживает работу на «нулевых проводах» д)Не выдерживает работу на свечах с «нулевым сопротивлением». Список можно ТРА…ТА…ТА до бесконечности.

Если КТО решил модуль 2112 эксплуатировать достаточно придерживаться нескольких правил. 1. Обязательно перенесите модуль с крышки ГБЦ или подальше от двигателя – он ужасно не любит перегревов. 2

Подходите с особым вниманием к состоянию ВВ проводов так как их пробой приводит к поломке МЗ. 3

Меняйте вовремя свечи и обязательно следите за зазором, нельзя его превышать. 4. Старайтесь на заведенном двигателе не снимать ВВ провода со свечей. 5. Если Вы все таки решили оставить МЗ на старом месте не затягивайте сильно гайки крепления МЗ к крышке ГБЦ или кронштейну – это приводит к деформации алюминиевой пластины модуля о ребро теплоотвода – лопается керамическая плата управления. 6. Не рекомендуется доводить обороты двигателя в зону отсечки, так как обесточивание (кратковременное) МЗ тоже может привести к его выходу из строя.

Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий дискА – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)2) 12 вольт после зажигания3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

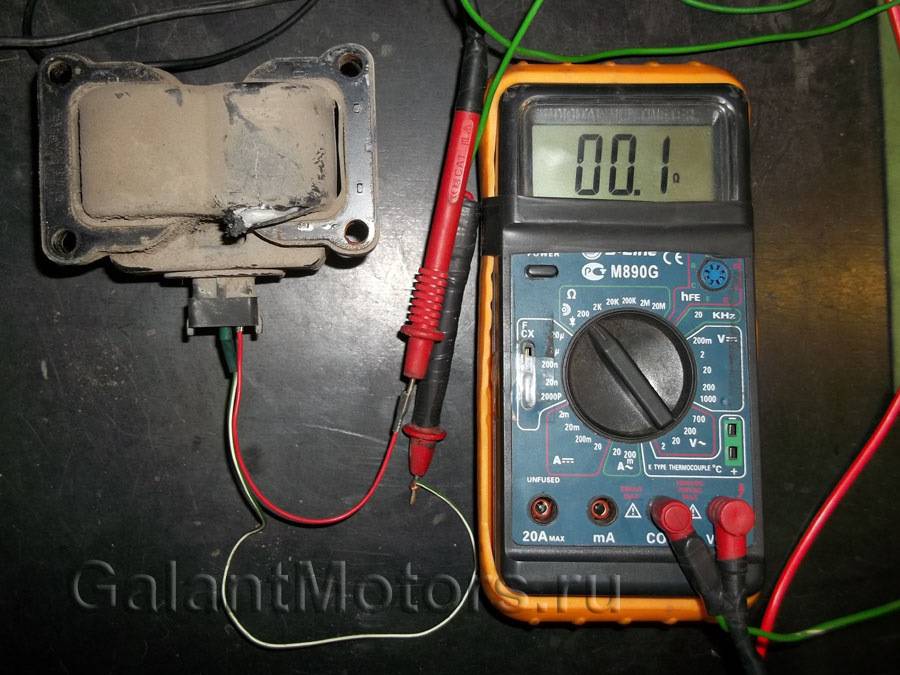

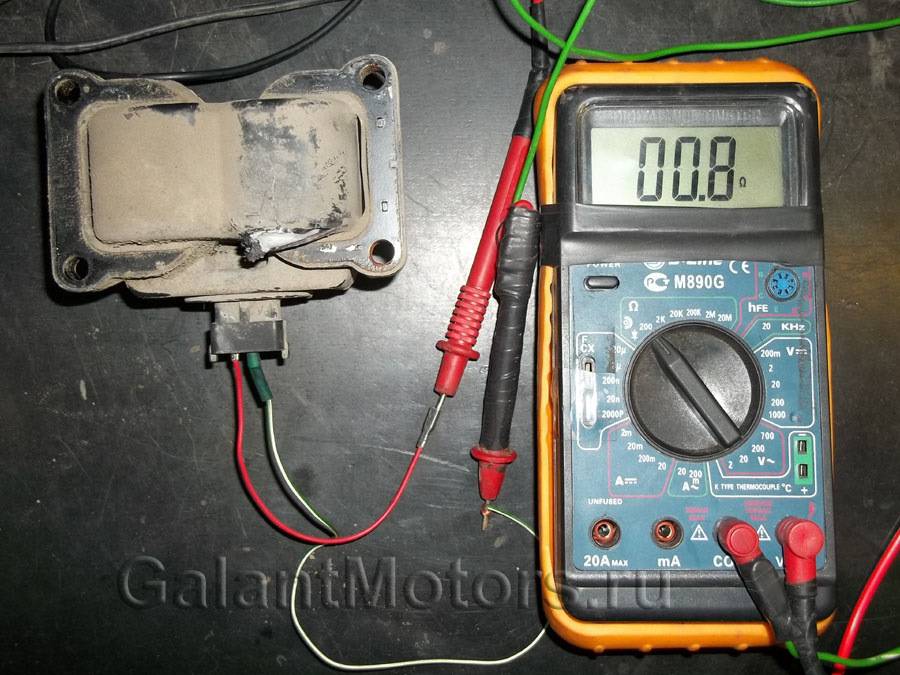

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

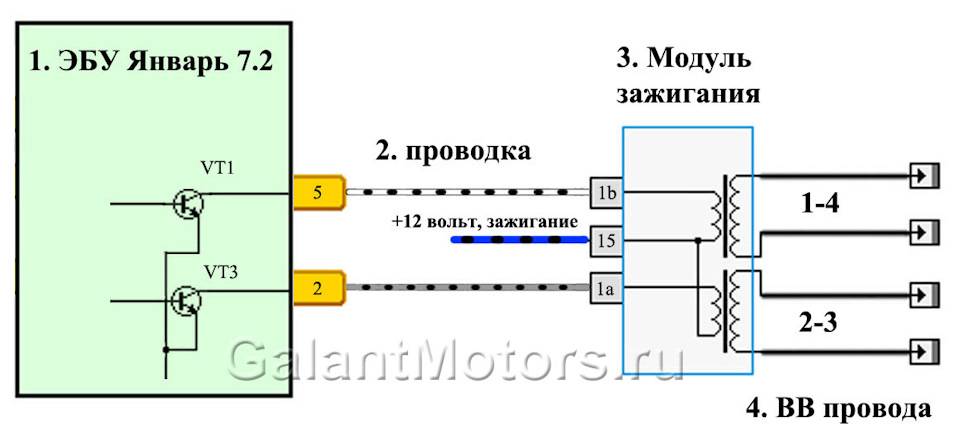

Схема взаимосвязи Модуля и ЭБУ:

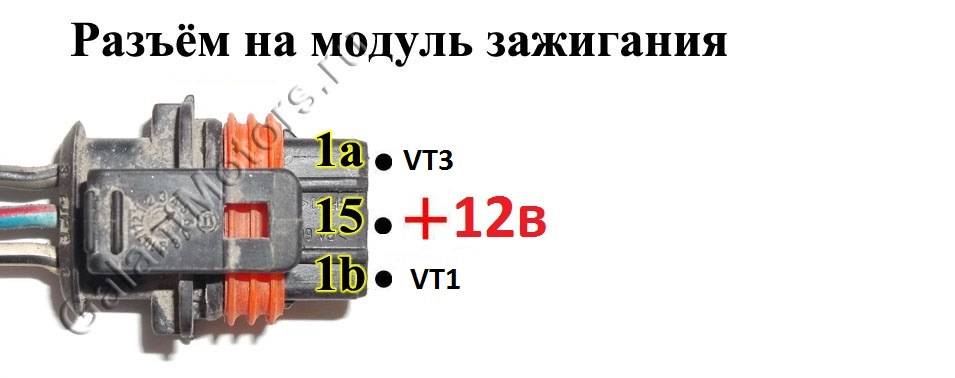

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

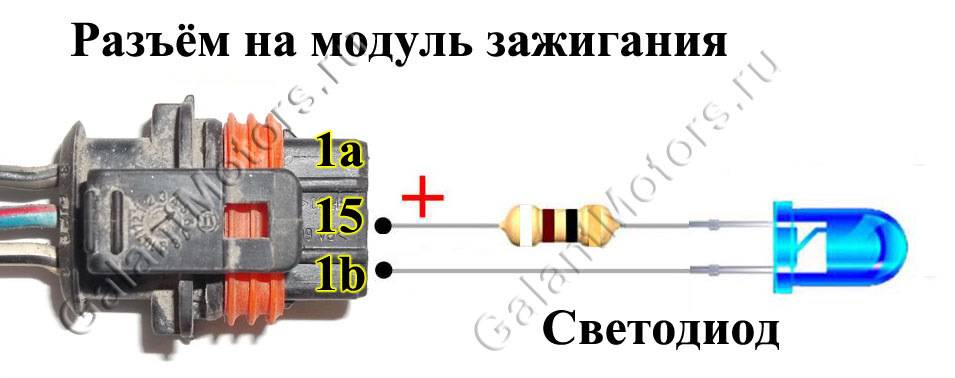

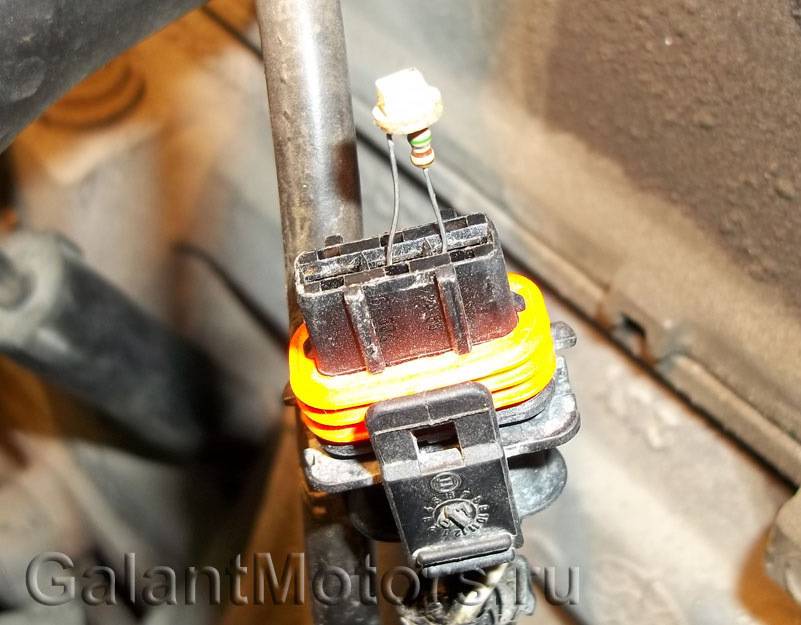

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли что силовой ключ сгорел.Далее нужно снять ЭБУ для прозвонки самого силового ключа.Как это можно сделать можно увидеть на этом видео:

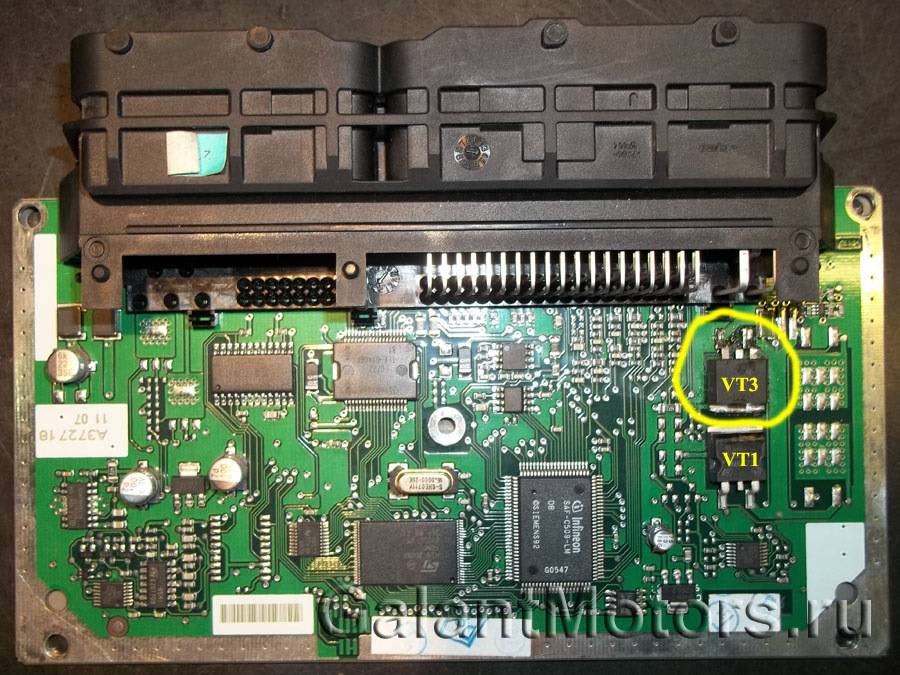

Далее находим вышедший из строя силовой ключ:

И заменяем его.Все ставим на свои места в автомобиль и заводим машину.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

• Не работает один из цилиндров;
• Автомобиль не развивает мощность;
• Рывки при резком нажатии на педаль газа;
• Трясется двигатель на холостом ходу;
• Повышенная вибрация на холостом ходу;
• Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками

На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.

Версия модуля на 8-ми клапанной ВАЗ-2110

• Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
• а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

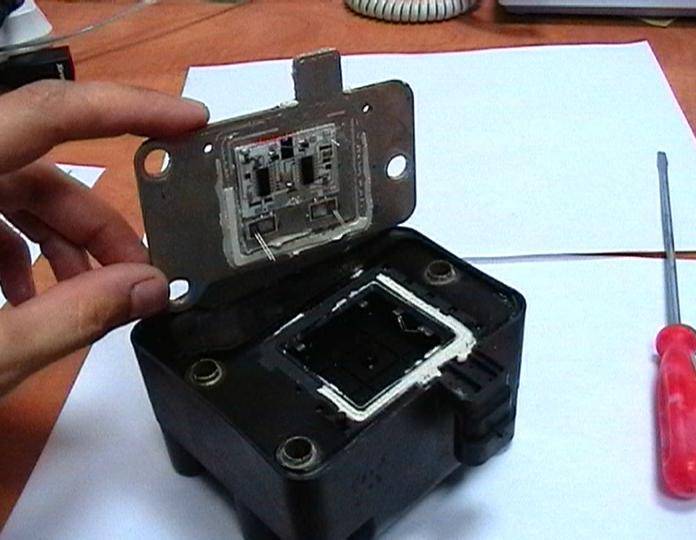

Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

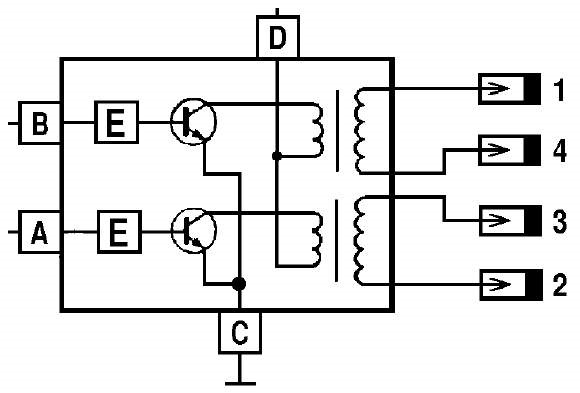

Принципиальная схема модуля.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

• падение мощности;
• высокий расход бензина;
• провалы при разгоне;
• нестабильные холостые обороты;
• отказ двигателя при запуске.

Признаки

• Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
• Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как проверить модуль зажигания?

1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр .

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

1. Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

Проверяем напряжение между выводом 15 и «массой» колодки.

Схема проверки первичных обмоток.

Схема проверки вторичных обмоток.

Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

• Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
• Р-0351 — не работает катушка 1-4 цилиндров;
• Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Видео о том, как проверить модуля зажигания мультиметром

Благодарю за видео,помогло проверить модуль и заменить.

помогите пожалуйста у меня ваз 21102 8кл инж 1999 года незоводиться поменял свечи высоковольтные бронипровода прозванил модуль зажигания поменял разъём что вставляеться в модуль зажигания эбу живой чек горит…..стартер не раскручиваеться либо нет искры машина не заводиться что мн делать?

Насос жужит? Если да тогда ДКПВ слева снизу от двигателя находится, проверить можно так, вкл зажигание и любой железко по нему провезти если насос качает когда проводишь значит рабочий .

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Модуль зажигания ВАЗ

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

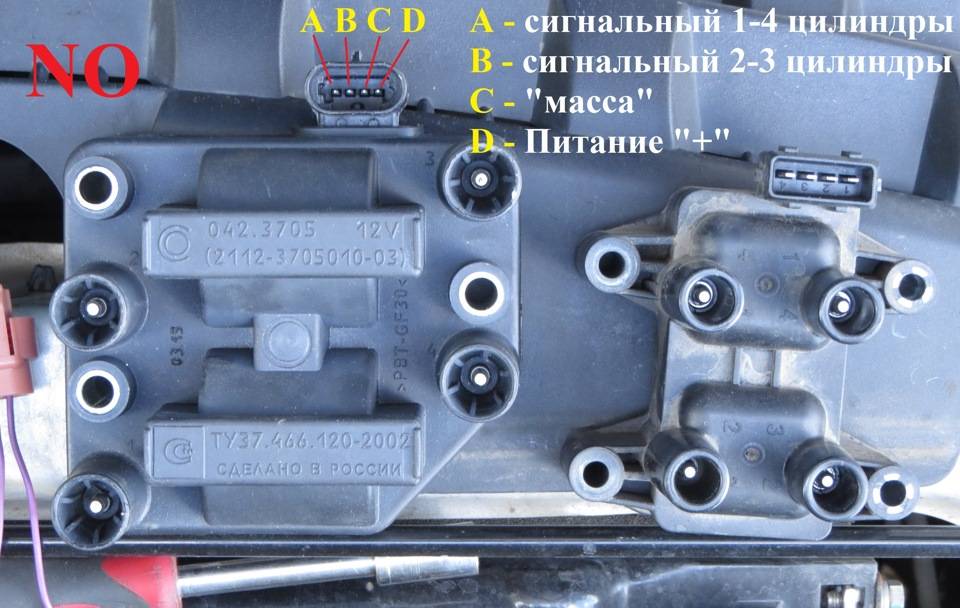

Отличия МЗ: слева 1,6 литра, справа 1,5 литра 16 клапанов

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

• Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
• Повышенный расход топлива;
• Детонация на холостом ходу;
• Двигатель не развивает мощность;
• Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания

Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

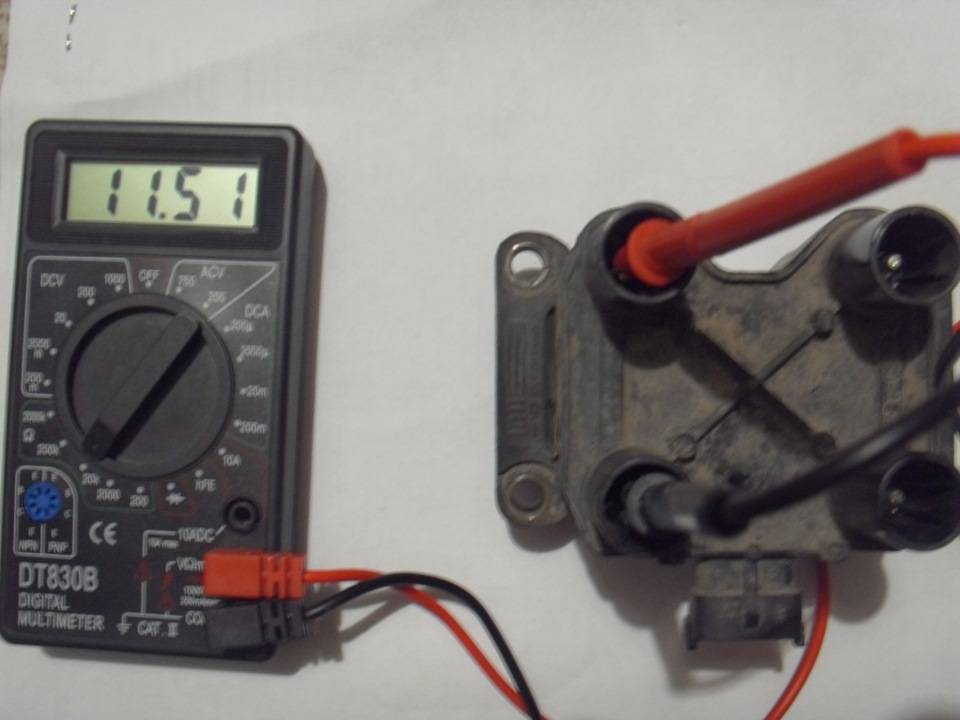

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

ОбъемДВС	Количествоклапанов	Производитель	Артикул	Цена, (рублей)
1,6	8	АО «СОАТЭ»	2111-3705010-03	905
1,5	8	BOSCH	F000ZS0211	2600
1,5	16	СтарВольт	2112-3705010	1600
1,5	16	Омега	2112-3705010	1590

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

Отличия МЗ: слева 1,6 литра, справа 1,5 литра 16 клапанов

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.
