Высоковольтные провода зажигания ваз 2114: схема подключения

Электросхема управления двигателем ВАЗ 2114 Евро-3, контроллер Bosch 7.9.7

Номер блока ЭБУ : 2111-1411020-30

1 – контроллер
2 – колодка жгута системы зажигания к жгуту салонной группы АБС
3 – колодка диагностики

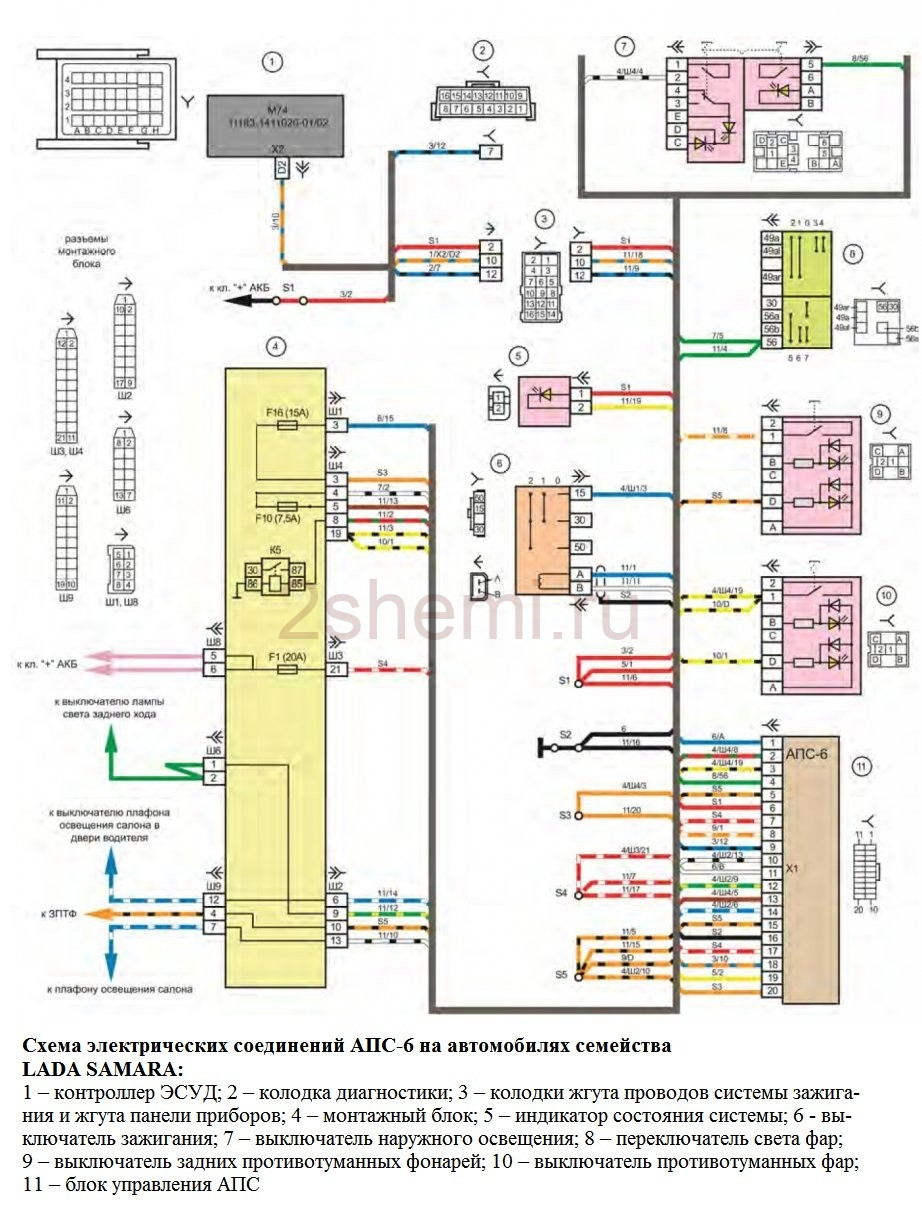

4 – датчик-сигнализатор иммобилизатора(АПС)
5 – блок управления иммобилизатором(АПС)
6 – катушка зажигания
7 – свечи зажигания
8 – форсунки
9 – электробензонасос
10 – колодка жгута системы зажигания к жгуту датчика уровня топлива
11 – колодка жгута датчика уровня топлива к жгуту системы зажигания
12 – колодка жгута системы зажигания к жгуту форсунок
13 – колодка жгута форсунок к жгуту системы зажигания
14 – датчик скорости
15 – регулятор холостого хода
16 – датчик положения дроссельной заслонки
17 – датчик температуры охлаждающей жидкости
18 – датчик массового расхода воздуха
19 – датчик положения распределительного вала(фаз)
20 – датчик кислорода управляющий
21 – датчик положения коленчатого вала
22 – датчик детонации
23 – электромагнитный клапан продувки адсорбера
24 – датчик неровной дороги
25 – датчик кислорода диагностический
26 – колодка жгута системы зажигания к жгуту панели приборов
27 – предохранитель цепи питания контроллера
28 – реле зажигания
29 – предохранитель реле зажигания
30 – предохранитель цепи питания электробензонасоса
31 – реле электробензонасоса
32 – реле электровентилятора
33 – колодка жгута системы зажигания к жгуту кондиционера
34 – колодки жгута системы зажигания к жгута переднего
35 – электровентилятор системы охлаждения
36 – колодка жгута панели приборов к жгуту системы зажигания
37 – выключатель зажигания
38 – комбинация приборов
39 – блок бортовой системы контроля
40 – реле стартёра
41 – монтажный блок

А – к клемме “плюс” аккумуляторной батареи
В1 – точка заземления жгута датчика уровня топлива
В2,В3 – точки заземления жгута системы зажигания

Ремонтные работы

Перед процедурой потребуется запастись необходимым инструментом:

перчатки;
отвертка.

Для того чтобы снять прикуриватель, необходимо.

Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
Отсоединить штекер подключения.
Извлекать лампу подсветки вместе с самим патроном.
Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
Вытянуть металлический элемент.

Установка детали проходит в порядке, обратном снятию.

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

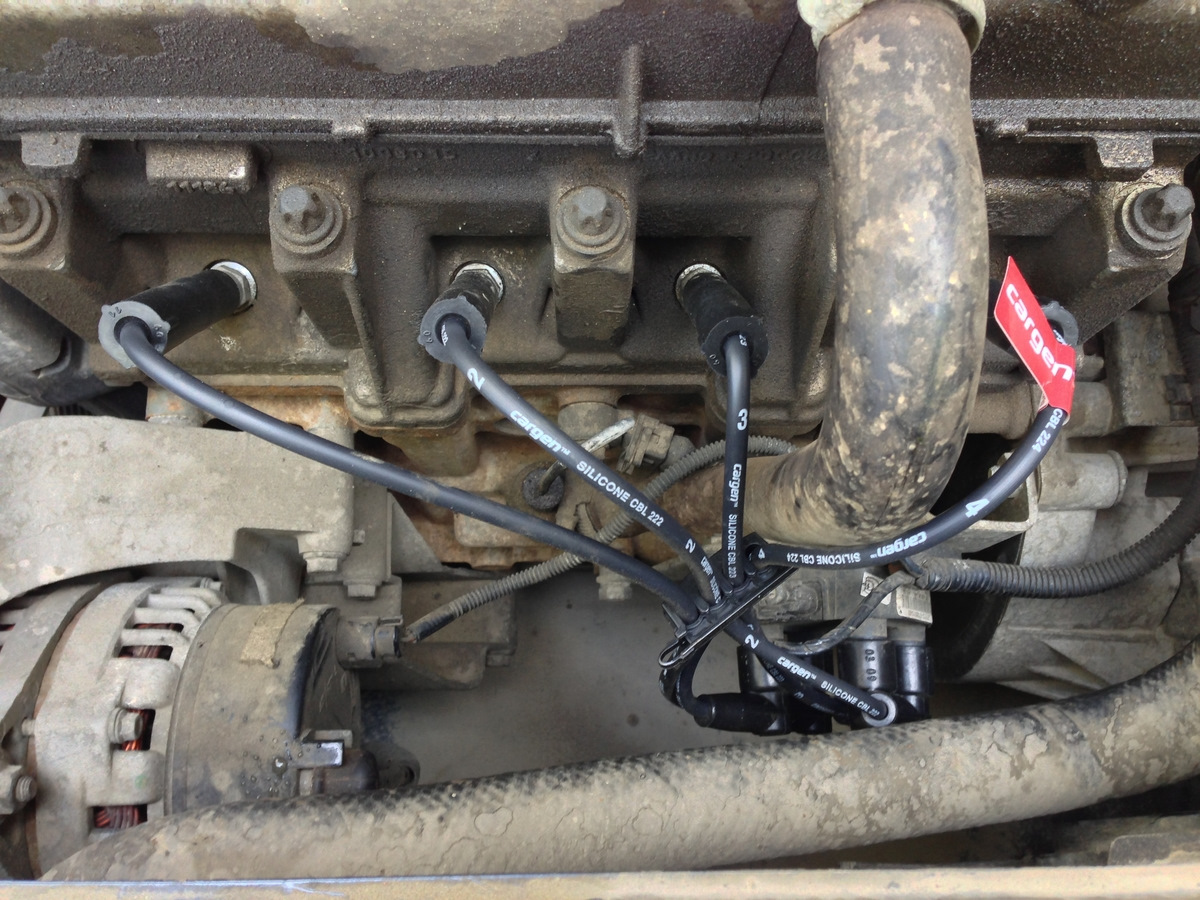

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

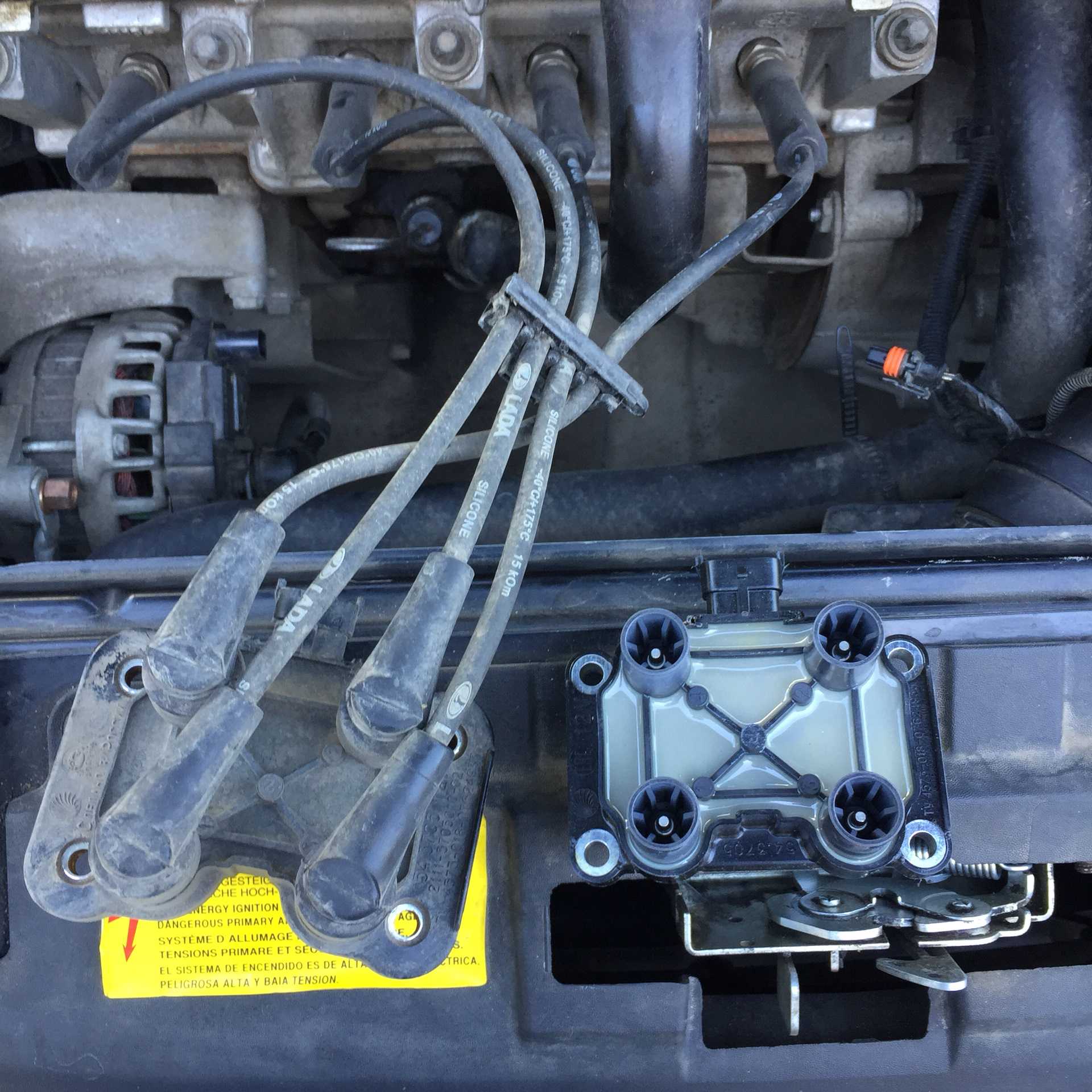

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

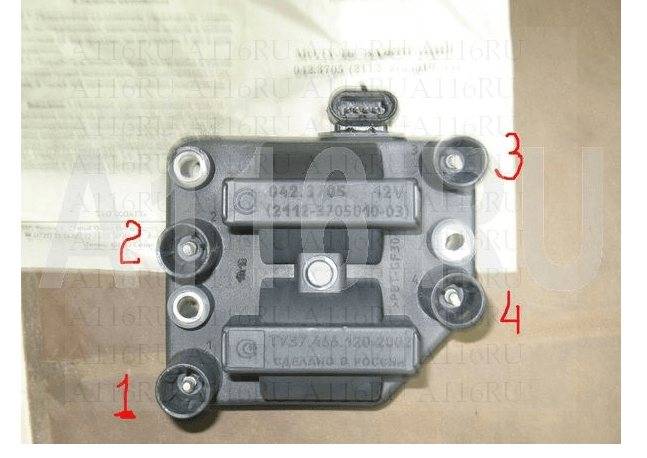

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

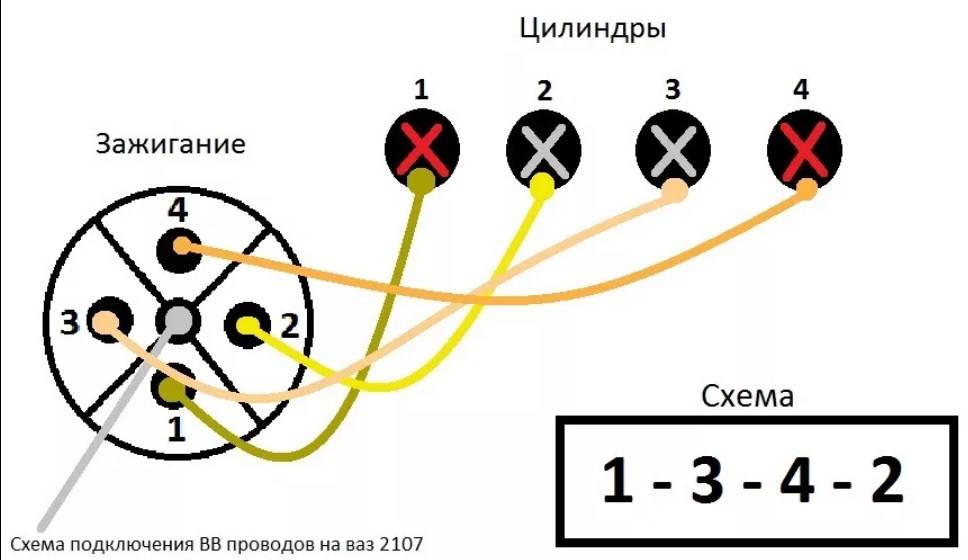

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

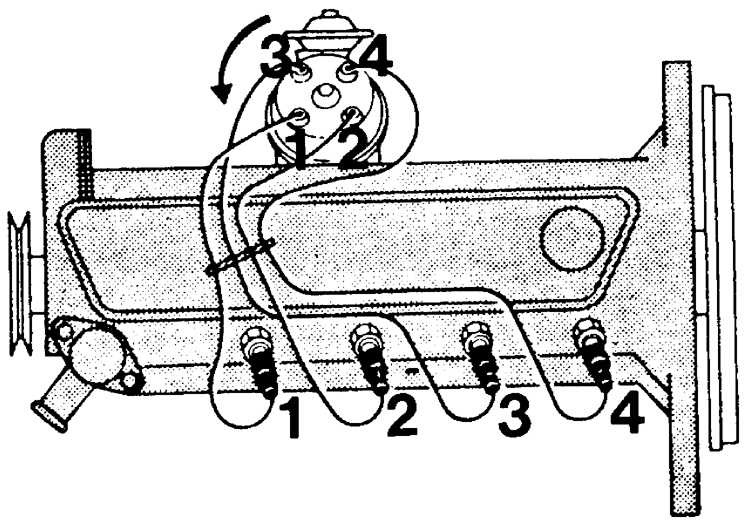

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Особенности комплектации ВАЗ-2115

Схема замка зажигания ваз-2109 (карбюратор, инжектор) Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

Особенности конструкции

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Реле включения обогрева заднего стекла контакты. Реле также устанавливают в блоке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Европанель схема подключения

ПРИНЦИП РАБОТЫ МОДУЛЕЙ

Модуль зажигания ВАЗ представляет собой усовершенствованную систему пуска мотора. Принцип его работы не очень сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение генерировалось размыканием контактов в распределителе зажигания, то в модуле генератором импульсов служат сигналы от блока управления.

Блок управления собирает сигналы от датчиков на двигателе, формирует управляющий импульс и отправляет его в модуль зажигания ВАЗ 2115. В нём из напряжения бортовой сети формируется высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

ЭБУ Январь7.2

Назначение остальных следующее:

2, 5 –управление катушками зажигания цилиндров 2, 3 и 1, 4.
3 – масса зажигания.
6, 7, 27, 47 – управление форсунками цилиндров 2, 3 и 1, 4.
8 – подключение тахометра.
10 – величина расхода топлива.
12 – напряжение от аккумуляторной батареи.
13 – напряжение от выключателя зажигания.
14 – включение главного реле.
15 – контакт А ДПКВ.
16, 17, 32 – сигнал, масса и напряжение питания ДПДЗ.
18 – датчик кислорода (ДК).
19, 20 – Питание и масса датчика детонации (ДД).
31 – индикатор Check Engine.
34 – контакт В ДПКВ.
35, 39 – масса и сигнальный провод ДТОЖ.
33, 36, 37 – питание, масса и сигнальный провод ДМРВ.
40 – контроль температуры впуска.
44, 63 – главное реле, напряжение на выходе.
45 – напряжение питания на ДФ.
46 – адсорбер, клапан продувки.
48 – нагреватель ДК.
50 – включение реле стартера.
51, 53 – масса контроллера.
57 – выбор вариантов калибровочных данных.
59 – датчик скорости.
61 – масса
64, 65, 66, 67 – регулятор холостого хода (РХХ) контакты D, С, В, А.
68 – вентилятор.
69 – кондиционер.
70 – электробензонасос.
71 – К-линия.
75 – кондиционер.
76 – усилитель руля.
79 – ДФ.
80 – общий.

Распиновка ЭБУ М73 Ителма на ВАЗ 2114 аналогична приведенной выше. Различия контроллеров заключаются только в программном обеспечении.

Электросхема соединений блока управления электропакетом ВАЗ 2114

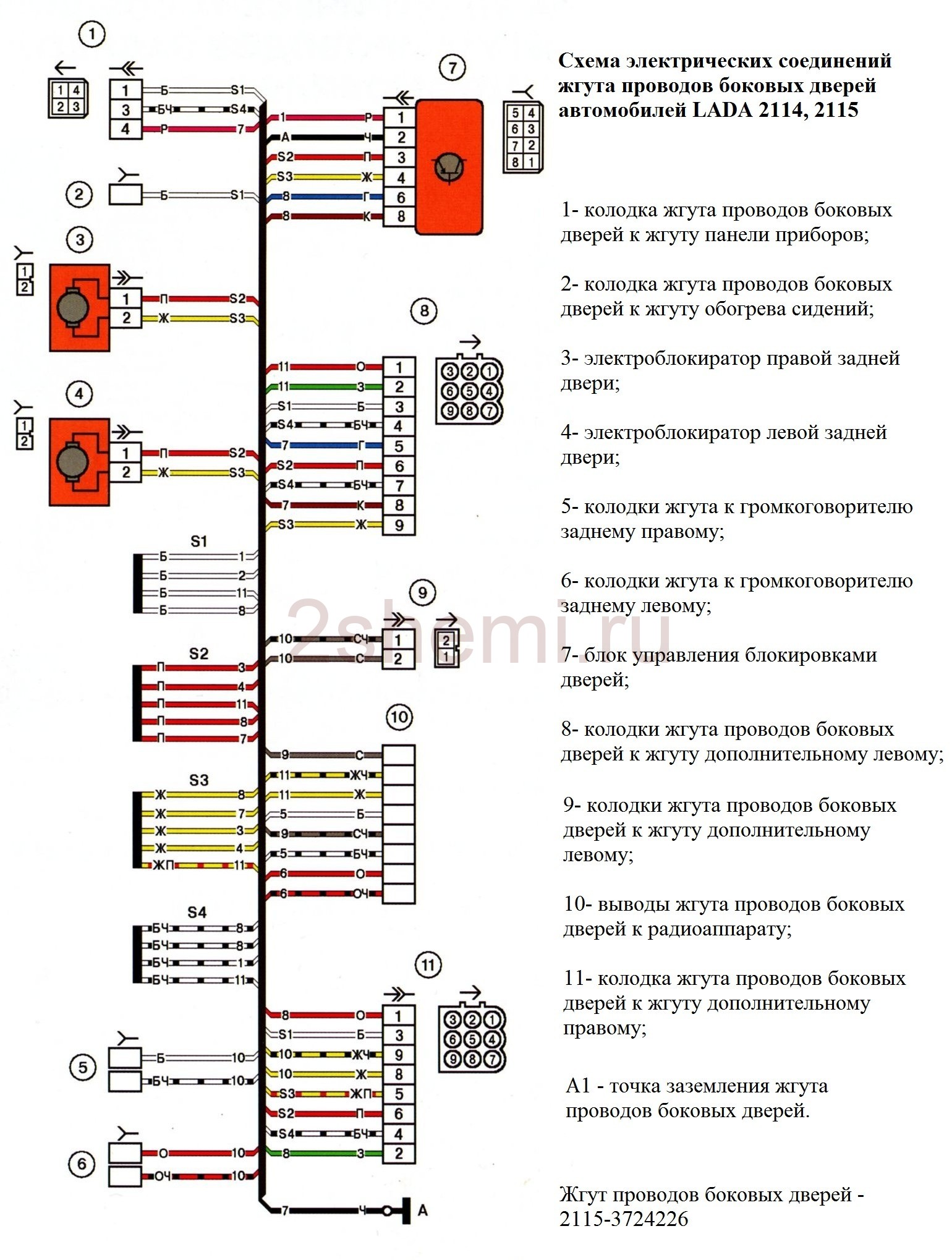

Схемы жгутов проводов ВАЗ-2114

Жгут дополнительный ВАЗ 2114

Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

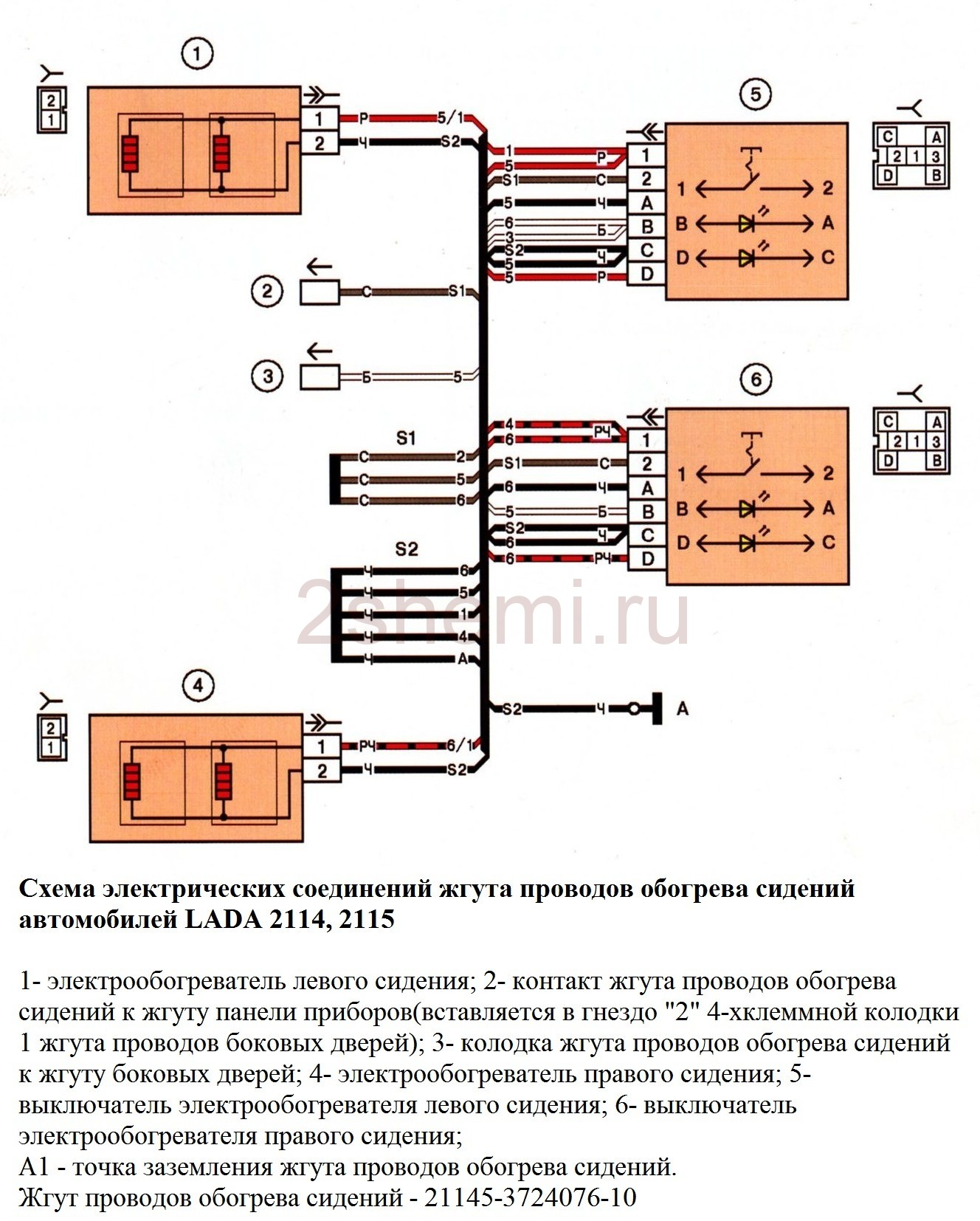

Жгут подогрева сидений ВАЗ 2114

Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота. Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Блок реле и предохранителей ВАЗ 2114

F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
F6 на 30 А стеклоподъемники и их реле
F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
F8 на 7,5 А правая противотуманка.
F9 на 7,5 А левая противотуманка.
F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
F11 на 7,5 А правый габарит.
F12 на 7,5 А правый ближний свет.
F13 на 7,5 А левый ближний свет.
F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
F15 на 7,5 А правый дальний.
F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

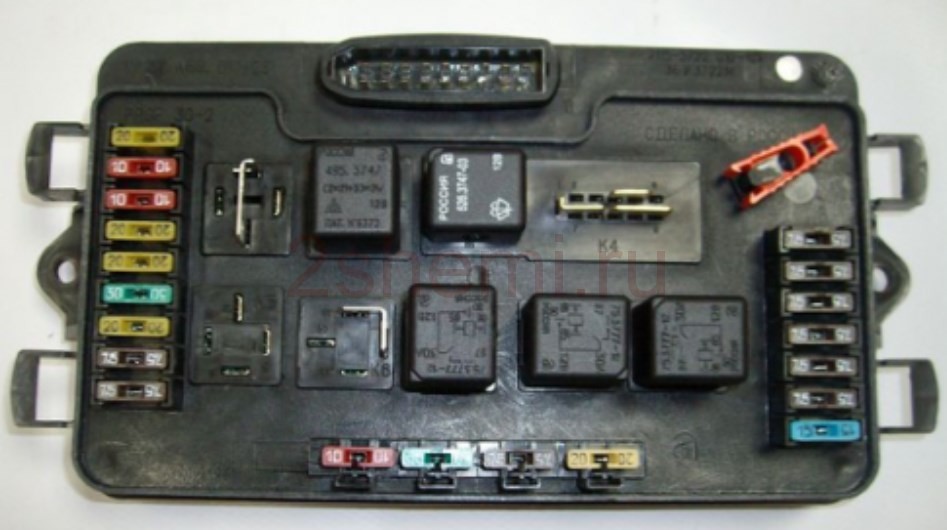

Расположение реле и предохранителей (новый)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя ветрового стекла;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъёмников;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — плавкие предохранители.

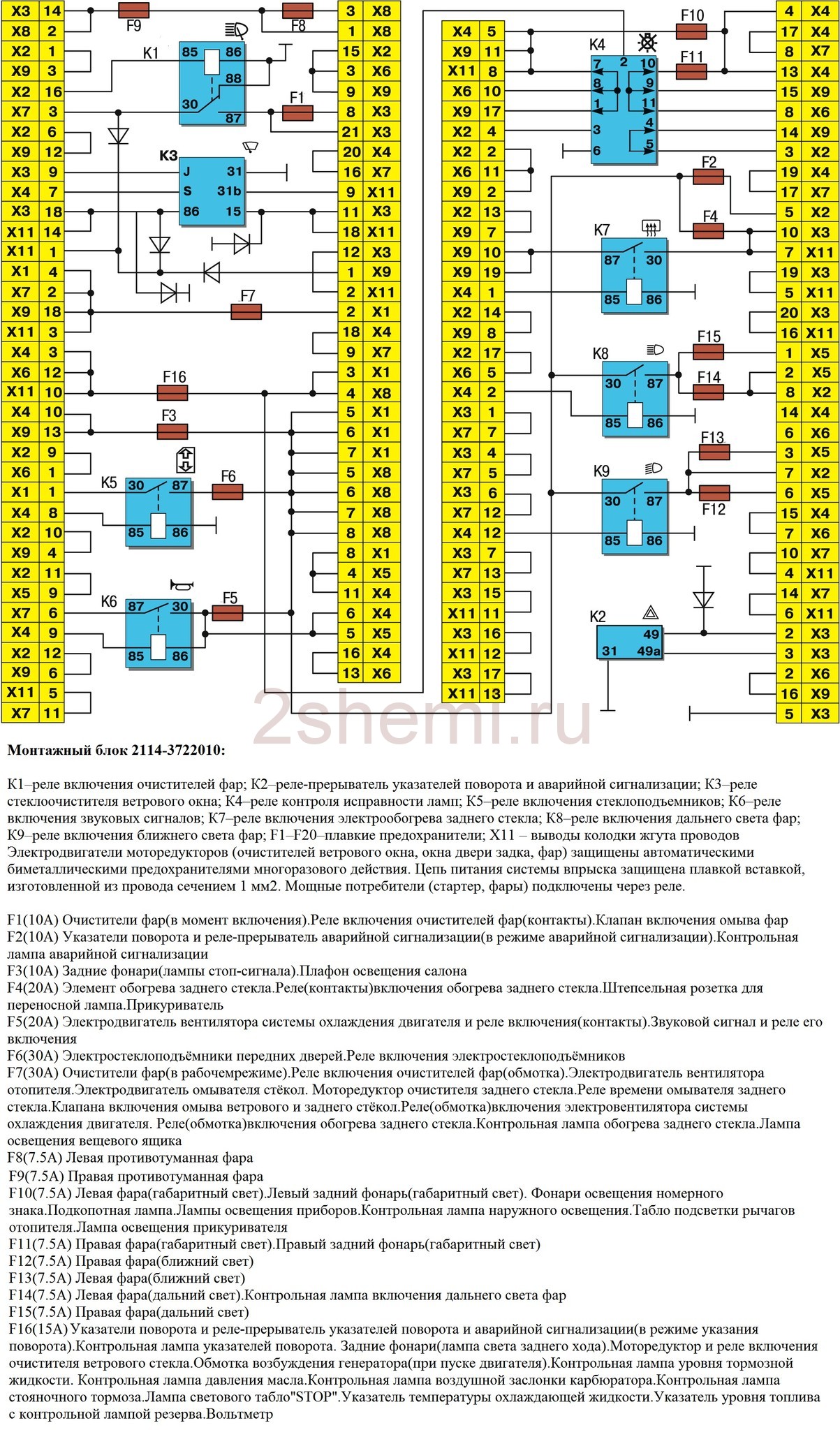

Схема соединений монтажного блока ВАЗ 2114

Модификации ВАЗ 2114

ВАЗ-21140. Модификация с 8-клапанным инжекторным двигателем ВАЗ-2111, объемом 1,5 литра и мощностью 77 лошадиных сил. Серийное производство с 2003 по 2007 год

ВАЗ-21144. Модификация с 8-клапанным двигателем ВАЗ-21114, объемом 1,6 литра и мощностью 81,6 лошадиные силы. Годы серийного производства 2007-2013.

ВАЗ-211440. Еще одна модификация выпущенная в 2007 году, на нее был установлен двигатель ВАЗ-11183, объемом 1,6 литра и мощностью 82 лошадиные силы. Автомобиль сняли с производства в 2013 году.

ВАЗ-211440-24. Выпущенная в 2009 году модификация с инжекторным 16-клапанным двигателем ВАЗ-21124, объемом 1,6 литра и мощностью 89.1 лошадиных сил. Снята с производства в 2013 году.

ВАЗ-211440-26. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21126, который соответствует экологическому стандарту Euro-3, объемом 1,6 литра и мощностью 98 л.с. Автомобиль выпускался с 2010 по 2013 год.

Схема электропроводки и электрооборудования на ваз 2114

→ блок-фары;
→ моторедукторы очистителей фар*;
→ противотуманные фары*;
→ датчик температуры окружающего воздуха;
→ звуковые сигналы;
→ выключатель лампы освещения моторного отсека;
→ электродвигатель вентилятора системы охлаждения двигателя;
→ генератор;
→ датчик сигнализатора недостаточного уровня масла;
→ датчик уровня омывающей жидкости;
→ датчик износа колодок передних тормозов;
→ наконечники проводов, подключаемые к общему насосу омывателя стекол**;
→ насос омывателя ветрового стекла;
→ насос омывателя фар*;
→ наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
→ датчик сигнализатора недостаточного давления масла;
→ лампа освещения моторного отсека;
→ наконечник провода для подключения к жгуту проводов системы управления двигателем;
→ моторедуктор очистителя ветрового стекла;
→ стартер;
→ колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
→ датчик указателя температуры охлаждающей жидкости;
→ выключатель фонарей заднего хода;
→ датчик сигнализатора недостаточного уровня тормозной жидкости;
→ аккумуляторная батарея;
→ датчик сигнализатора недостаточного уровня охлаждающей жидкости;
→ реле включения противотуманных фар;
→ монтажный блок;
→ выключатель стоп-сигнала;
→ штепсельная розетка для переносной лампы;
→ лампа подсветки шкалы гидрокорректора;
→ выключатель лампы сигнализатора включения стояночного тормоза;
→ колодка для подключения лампы подсветки;
→ выключатель ламп освещения приборов;
→ подрулевой переключатель;
→ выключатель аварийной сигнализации;
→ реле элемента обогрева передних сидений;
→ выключатель зажигания;
→ предохранитель цепи фонарей заднего противотуманного света;
→ предохранитель цепи элементов обогрева передних сидений;
→ предохранитель цепи блокировки замков дверей;
→ лампа подсветки передней пепельницы;
→ реле зажигания;
→ прикуриватель;
→ лампа освещения вещевого ящика;
→ выключатель лампы освещения вещевого ящика;
→ электродвигатель вентилятора отопителя;
→ дополнительный резистор электродвигателя отопителя;
→ переключатель вентилятора отопителя;
→ лампа подсветки переключателя отопителя;
→ лампа подсветки рычагов отопителя;
→ моторедукторы электростеклоподъемников передних дверей;
→ переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
→ моторедукторы блокировки замков передних дверей;
→ провода для присоединения к правому переднему громкоговорителю;
→ моторедукторы блокировки замков задних дверей;
→ провода для присоединения к правому заднему громкоговорителю;
→ блок управления блокировкой замков дверей;
→ провода для присоединения к радиоаппаратуре;
→ выключатель очистителей фар*;
→ выключатель элемента обогрева заднего стекла;
→ реле включения фонарей заднего противотуманного света;
→ колодка для подключения к элементу обогрева правого переднего сиденья;
→ выключатель фонарей заднего противотуманного света;
→ выключатель элемента обогрева правого переднего сиденья;
→ выключатель противотуманных фар*;
→ выключатель ламп наружного освещения;
→ выключатель элемента обогрева левого переднего сиденья;
→ колодка для подключения к элементу обогрева левого переднего сиденья;
→ провода для присоединению к левому переднему громкоговорителю;
→ переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
→ переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
→ провода для присоединения к левому заднему громкоговорителю;
→ боковые указатели поворота;
→ выключатели плафона на стойках передних дверей;
→ выключатели плафона на стойках задних дверей;
→ плафон;
→ плафон индивидуального освещения салона;
→ колодка для подключения к жгуту проводов электробензонасоса;
→ выключатель лампы освещения багажника;
→ комбинация приборов;
→ лампа освещения багажника;
→ блок индикации бортовой системы контроля;
→ маршрутный компьютер*;
→ колодка для подключения жгута проводов системы управления двигателем;
→ задние наружные фонари;
→ задние внутренние фонари;
→ колодки для подключения к элементу обогрева заднего стекла;
→ фонари освещения номерного знака;
→ дополнительный сигнал торможения, расположенный на спойлере.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Встречаются такие признаки неисправностей

На вопрос о том, какие признаки неисправностей модуля зажигания ВАЗ 2114, любой водитель не задумываясь, скажет, что нет искры на свечах. Частично это так, но имеется ещё несколько возможных причин отказа этого прибора. Можно наблюдать такие:

Исчезла динамика во время разгонов, появились провалы в работе мотора при резком нажатии на педаль газа для набора скорости;
Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
Холостой ход сильно плавает;
Отсутствует искра на одной из пар свечей.

Когда появляются признаки неисправности катушки зажигания, то проверку нужно начать со свечей, которые не работают, затем датчик, указывающий положение коленчатого вала, в последнюю очередь подвергается проверке модуль.

Принцип работы и диагностика схемы электрооборудования ВАЗ 2114

Принцип работы и диагностика схемы электрооборудования ВАЗ 2114:

Схема электрооборудования ВАЗ 2114 представляет собой систему, которая обеспечивает электропитание и функционирование различных компонентов автомобиля.
Основные элементы схемы включают генератор, аккумуляторную батарею, предохранители, реле, выключатели, провода и разъемы.
Генератор отвечает за подачу электроэнергии на аккумуляторную батарею, которая, в свою очередь, питает различные электроприборы и устройства автомобиля.
Предохранители в схеме служат для защиты от перегрузок и короткого замыкания. Они могут быть разного типа и номинала в зависимости от подключенных компонентов.
Реле используются для управления электрическими цепями и переключения сигналов.
Выключатели позволяют включать и выключать определенные устройства или электроприборы.
Провода и разъемы обеспечивают соединение между компонентами схемы и передачу электрических сигналов.
При возникновении проблем с электрооборудованием ВАЗ 2114, проводится диагностика схемы. Это может включать проверку предохранителей на наличие перегоревших, замер напряжения на аккумуляторе, проверку состояния проводов и разъемов, анализ работы генератора и других компонентов.
Для диагностики схемы электрооборудования ВАЗ 2114 рекомендуется использовать специальное оборудование, такое как мультиметр или сканер.
При обнаружении неисправностей в схеме следует провести ремонт или замену подозрительных компонентов.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
Контакт 2 на обеих кнопках соединен с питанием.
Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
Контакт 4 в обоих случаях идет к выключателю габаритов.
Контакт 5 во всех случаях является массой.
Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.
